Merke	Zanussi
Modell	ZHRN642K
Produkttype	Keramisk komfyrtopp med strålingssoner
Antall kokesoner	4
Strømforsyning	220-240 V / 400 V 2N, 50-60 Hz
Total effekt	6,4 kW
Sone diametre	Foran venstre 21,0 cm, Bak venstre 14,5 cm, Foran høyre 14,5 cm, Bak høyre 18,0 cm
Sonenes effekt (maks)	Foran venstre 750/2200 W, Bak venstre 1200 W, Foran høyre 1200 W, Bak høyre 1800 W
Energiforbruk (EC elektrisk komfyrtopp)	191,9 Wh/kg
Hovedfunksjoner	Automatisk avstenging, barnesikring, restvarmeindikator, justerbare ytre kretser
Barnesikringsenhet	Ja (berøringslås)
Automatisk avstenging	Ja (avhengig av koketrinn fra 1,5 til 6 timer)
Kontrolltype	Berøringsknapper
Rengjøring	Spesial rengjøringsmiddel for keramikk og skrape
Reparerbarhetsindeks	Ikke spesifisert
Vekt	Omtrent 9 kg (estimert)
Mål (B x D x H)	Omtrent 58 x 51 x 5 cm (estimert)

Ofte stilte spørsmål - ZHRN642K ZANUSSI

Hvordan aktivere barnesikringen?

Slå på komfyrtoppen med knappen På/Av, og uten å velge noe nivå, trykk samtidig på de to fremre knappene venstre og høyre i 4 sekunder. L vises. Slå deretter av komfyren.

Hva gjør jeg hvis komfyrtoppen ikke slår seg på?

Kontroller at komfyren er riktig tilkoblet og at sikringen ikke har løst ut. Hvis problemet vedvarer, kontakt en kvalifisert elektriker.

Hvordan rengjøre keramisk overflate?

Bruk en spesiell skrape for å fjerne brente rester umiddelbart, deretter rengjør med en fuktig klut og et ikke-slipende rengjøringsmiddel. For kalkflekker, bruk en løsning av vann og eddik.

Hva betyr visning 'E' etterfulgt av et tall?

En funksjonsfeil er oppdaget. Slå av komfyren og slå den på igjen etter 30 sekunder. Hvis feilen vedvarer, koble fra og kontakt kundeservice.

Hvordan bruke de ytre kretsene på en kokesone?

Trykk på knappen ⭕ for å aktivere eller deaktivere den ytre kretsen. Indikatoren lyser når kretsen er aktiv.

Komfyrtoppen slår seg av av seg selv, hvorfor?

Automatisk avstenging aktiveres hvis ingen sone brukes eller hvis nivået ikke endres i en viss tid. Dette kan også skje hvis en gjenstand legges på kontrollene.

Hvilken type kjele skal brukes?

Bruk kjeler med flat og tykk bunn, med diameter tilpasset sonen. Unngå støpejernskjeler eller kjeler med ru bunn som kan ripe overflaten.

Hvordan deaktivere barnesikringen midlertidig?

Slå på komfyren, trykk deretter samtidig på de to fremre knappene i 4 sekunder. L slukker, og du kan stille inn nivået i de neste 10 sekundene.

Hvorfor lyser ikke restvarmeindikatoren?

Hvis sonen har varmet opp veldig kort tid, kan den være utilstrekkelig varm. Hvis den er varm, men indikatoren forblir av, sensoren kan være defekt. Kontakt kundeservice.

Hvor finner jeg typeskiltet?

Typeskiltet finner du under komfyrtoppen. Det angir modell, PNC, spenning og effekt.

BRUKSANVISNING ZHRN642K ZANUSSI

2.4 Vedlikehold og rengjøring

6.2 Eksempler på bruk

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe. Barn mellom 3 og 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn hele tiden.
• Barn yngre enn 3 år må holdes på avstand fra produktet hvis de ikke er under tilsyn hele tiden.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• ADVARSEL: Hold barn og kjæledyr borte fra produktet når det er i bruk eller når det avkjøles. Tilgjengelige deler blir varme under drift.
• Hvis produktet har en barnesikring, bør du aktivere den.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.

1.2 Generell sikkerhet

• ADVARSEL: Apparatet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan resultere i brann.
• DU MÅ ALDRI prøve å slukke en brann med vann, men du må slå av produktet og deretter dekke flammen, f.eks. med et lokk eller et brannteppe.
• FORSIKTIG: Apparatet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller kobles til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk skal ikke legges på komfyrtoppen fordi de kan bli varme.
• Bruk ikke apparatet før du installerer det i en innebygget struktur.
• Ikke bruk damprengjøring til å rengjøre apparatet.
• Hvis den glasskeramiske overflaten er sprukket, skal apparatet slås av og kontakten tas ut. Hvis apparatet er koblet til strømnettet direkte ved hjelp av sikringsboksen, fjerner du sikringen for å koble fra apparatet fra

strømforsyningen. I begge tilfeller, ta kontakt med det autoriserte servicesenteret.

• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare koketoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i apparatets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i apparatet. Bruk av uriktige beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Installasjon

ADVARSEL!

Fjern all emballasje. - Ikke monter eller bruk et skadet produkt. - Følg installasjonsanvisningene som følger med produktet. Overhold minimumsavstanden fra andre produkter og enheter. Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy. - Dekk skårne overflater med tetningsmiddel for å forhindre at fuktighet forårsaker svelling. - Beskytt apparatets bunn mot damp og fuktighet. - Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet når dører eller vinduer er åpne. - Hvis apparatet er montert over skuffer, sørg for at rommet mellom bunnen av apparatet og den øvre skuffen er tilstrekkelig for luftsirkulasjon. - Produktets bunn kan bli varm. Sørg for at du monterer et separasjonspanel av

kryssfiner, materiale som er godkjent til bruk i kjøkkenet eller andre ikke-brennbare materialer under produktet, for å forhindre tilgang til bunnen.

• Separasjonspanelet må dekke området under koketoppen helt.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å bytte en skadet strømkabel. - Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy. - Ikke sett støpselet i stikkontakten før monteringen er fullført. Pass på at det er tilgang til stikkontakten etter monteringen. - Hvis stikkontakten er løs, skal du ikke sette i støpselet. - Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet. - Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer. Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk. - Dette apparatet er kun for husholdningsbruk. - Dette apparatets spesifikasjoner kan endres. Pass på at ventilasjonsåpningene ikke er blokkerte. - Apparatet må ikke være uten tilsyn mens det er i bruk. - Slå av kokesonene etter hver gang de har vært i bruk. - Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme. - Bruk ikke apparatet med våte hender eller når det er i kontakt med vann. - Bruk ikke apparatet som arbeids- eller oppbevaringsflate. Hvis apparatets overflate er knust, må du koble apparatet fra strømforsyningen

umiddelbart. Dette for å forhindre elektrisk støt.

• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer og varme gjenstander unna fett og oljer når du bruker dem til tilberedning av mat.
• Dampen fra svært varm olje kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

Fare for skade på produktet.

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre. Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på apparatet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomme kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på apparatet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp når du må flytte dem på koketoppen.
• Dette apparatet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

2.4 Stell og rengjøring

• Rengjør apparatet med jevne mellomrom for å hindre skade på overflaten.
• Slå apparatet av og la det avkjøle før rengjøring.
• Bruk ikke vannspray og damp for å rengjøre apparatet.
• Rengjør apparatet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Bruk ikke slipende produkter, slipende rengjøringsputer, løsemidler eller metallobjekter.

2.5 Tjenester

er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

2.6 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte. Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen, skriv ned informasjonen nedenfor fra typeskiltet. Typeskiltet er plassert nederst på koketoppen.

Serienummer

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Hvis du bruker en beskyttelsesboks (tilleggsutstyr), er det ikke behov for beskyttelsesbunnen rett under koketoppen. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Ta kontakt med din lokale leverandør.

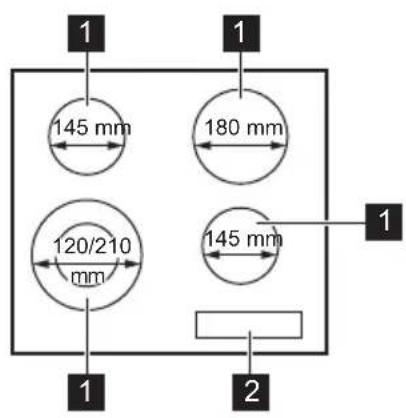

4.1 Oversikt over koketoppen

1 Kokesone 2 Betjeningspanel

4.2 Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sens-sorfelt	Funksjon Beskrivelse
1	①	På / AV Slå platetoppen av og på.
2	◎	- Slå den ytre ringen på og av.
3	- Effekttrinndisplay For ä vise effekttrinnet.
4	+/-	- Stille inn en varmeinnstilling.

4.3 Effekttrinndisplayer

Display Beskrivelse

Kokesonen er slått av.

Display Beskrivelse

Kokesonen er i bruk.

Det har oppstått en feil.

En kokesone er fremdeles varm (restvarme).

Barnesikringsenhet er aktivert.

Forbrenningsfare som følge av restvarme.

Indikatorene viser nivået av restvarme for kokesonene du bruker for øyeblikket. Indikatorene kan også tennes for de nærliggende kokesonene selv om du ikke bruker dem.

5. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Slå på og av

Berør 1 sekund for å aktivere eller deaktivere platetoppen.

5.2 Automatisk utkopling

Funksjonen deaktiverer platetoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke effekttrinnet etter du har aktivert platetoppen, du søler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignal høres, deretter slås platetoppen av. Fjern objektet eller vask betjeningspanelet.
• Du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes, og platetoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som platetoppen deaktiveres etter:

Effekttrinn Platetoppen deaktiveres etter

1-2 6 timer

3-4 5 timer

5 4 timer

6-9 1,5 timer

5.3 Effekttrinnet

Berør for å øke effekttrinnet. Berør for å redusere effekttrinnet. Berør og samtidig for å slå av kokesonen.

5.4 Aktivere og deaktivere de ytre ringene

Du kan tilpasse kokeflaten til størrelsen på kokekaret.

Bruk sensorfeltet:

For å aktivere den ytre ringen: berør sensorfeltet. Indikatoren tennes.

For å deaktivere den ytre ringen: berør sensorfeltet til indikatoren slukker.

5.5 Barnesikringsenhet

Denne funksjonen forhindrer at komfyrtoppen blir slått på ved en feil.

For å aktivere funksjonen: aktiver

varmeinnstilling. Berør av de 2 fremre

kokesonene samtidig i 4 sekunder. Slås

på. Deaktiver komfyrtoppen med ①

For å stoppe funksjonen: aktiver

komfyrtoppen med ①. Ikke velg en

varmeinnstilling. Berør av de 2 fremre

kokesonene samtidig i 4 sekunder. Slås på. Deaktiver komfyrtoppen med ①

Slik suspender du funksjonen for bare en tilberedningsøkt: aktiver koketoppen

Se etter i Sikkerhetskapitlene.

6.1 Kokekar

• Kokekarets bunn må være så tykk og flat som mulig.
• Sørg for at pannebaser er rene og tørre før du setter dem på den keramiske komfyrtoppens overflate. For å unngå riper må du ikke skyve eller gni gryten over det keramiske glasset.

Kokekar av emaljert stål eller med aluminiums- eller kobberbunn kan misfarge den glasskeramiske overflaten.

6.2 Eksempler på tilberedningsmåter

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid (min) Tips
1 Holde fertig tilberedt mat varm. etter be-	Sett et lokk på kokekaret. hov
1 - 2 Hollandaisesaus, smelt: smør, sjokola- de, gelatin.	5 - 25 Bland innimellom.
1 - 2 Størkning: luftige omeletter, egge- stand.	10 - 40 Tilberedes med lokk.
2 - 3 Svell ris og melkeretter, varm fertigret- ter.	25 - 50 Tilsett minimum to ganger sø mye væ- ske som ris, melkeretter mø røres i un- der hele prosedyren.
3 - 4 Dampkoke grønnsaker, fisk, kjøtt. 20 - 45 Tilsett et par spiseskjeer væske.
4 - 5 Dampkoking av poteter. 20 - 60 Bruk maks 1/4 I vann for 750 g poteter.
4 - 5 Koking av større matvaremengder, Gry- teretter og supper.	60 - 150 Opptil 3 liter væske pluss ingredien- ser.

Effekttrinn Brukes til: Tid (min) Tips

6-7 Varsom steking: filet, cordon bleu av kalv, koteletter, koketter, pølser, lever, sausejevning, egg, pannekaker, smultringer.

etter be- Snu etter halve steketiden. hov

7-8 Steking, reven potetgrateng, hoftestykker, steker.

5-15 Snu etter halve steketiden.

9 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.

7. STELL OG RENGJØRING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Generell informasjon

Rengjør koketoppen etter hver bruk. - Bruk kokekar med ren base. Riper eller mørke flekker på overflaten påvirker ikke komfyrtoppens funksjon. - Bruk et spesialrengjøringsprodukt for overflaten på komfyrtoppen. - Bruk en spesialskrape på glasset.

7.2 Rengjøring av koketoppen

Fjern umiddelbart: Smeltet plast, plastfolie, sukker og mat som inneholder

sukker, ellers kan skitten forårsake skade på koketoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell koketoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Etter at koketoppen er tilstrekkelig avkjølt fjernes: kalkringer, vannringer, fettflekker, blanke metalliske misfarginger. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring. Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

8. FEILSØKING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

9.2 Spesifikasjoner for kokesoner

Kokesone	Nominell effekt (maks effekttrinn) [W]	Kokesonens diameter [mm]
Venstre foran 750 / 2200 120 / 210
Venstre bak 1200 145
Høyre foran 1200 145
Høyre bak 1800 180

For optimale tilberedningsresultater bør du

bruke kokekar som ikke er større enn

diameteren til kokesonen.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014 gjelder bare for EU-markedet

Modellidentifikasjon ZHRN642K
Type koketopp Koketopp for innbygging
Antall kokesoner 4
Varmeteknologi Stråleovn
Diameter av sirkuløre kokesoner (Ø) Venstre foran	Venstre bak	21,0 cm
		14,5 cm
	Høyre foran	14,5 cm
	Høyre bak	18,0 cm
Strømforbruk per kokesone (EC electric cooking) Venstre foran	Venstre bak	200,1 Wh / kg
		188,0 Wh / kg
	Høyre foran	188,0 Wh / kg
	Høyre bak	191,6 Wh / kg
Energiforbruk for koketopp (EC electric hob)		191,9 Wh / kg

EN 60350-2 - Elektriske husholdningsprodukter for matlaging - Del 2: Koketopp - Metoder for måling av ytelse

10.2 Energisparende

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
