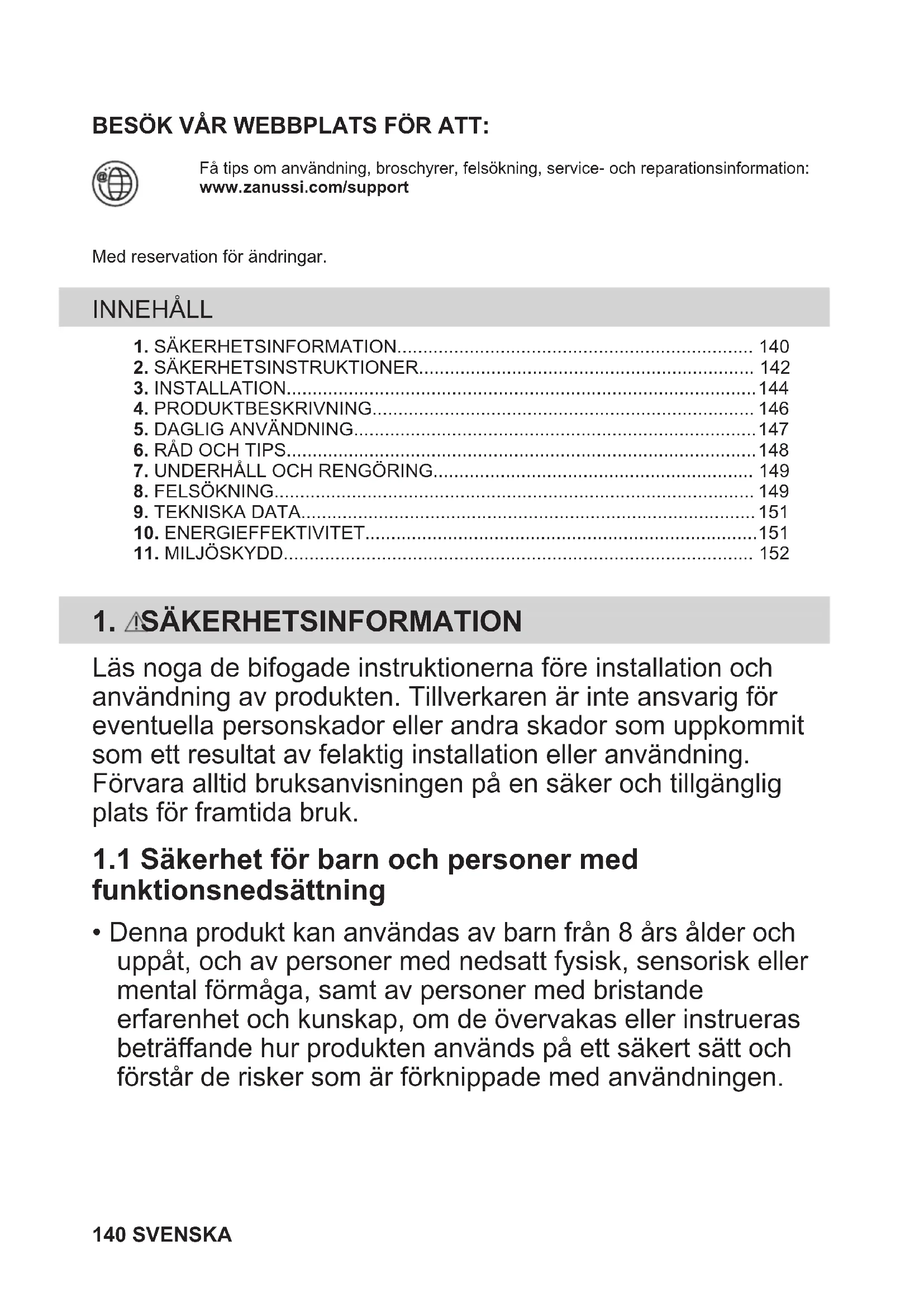

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt av personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. 140 SVENSKA• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.

• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

• Låt inte barn leka med produkten.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• VARNING: Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.

• Om produkten har ett barnlås, måste detta aktiveras.

• Barn får inte utföra städning och underhåll av produkten utan uppsikt.

• VARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.

• VARNING: Oövervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand.

• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• VARNING: Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

• VARNING: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste ständigt övervakas.

• VARNING: Brandfara: Förvara inte saker på kokytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.

• Använd inte produkten innan den installeras i den inbyggda strukturen.

• Använd inte ångrengörare vid rengöring av produkten. SVENSKA 141• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.

• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.

• VARNING: Använd endast hällskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hällskydd som medföljer. Olyckor kan inträffa om fel skydd används.

VARNING! Endast en behörig person får installera den här produkten. VARNING! Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

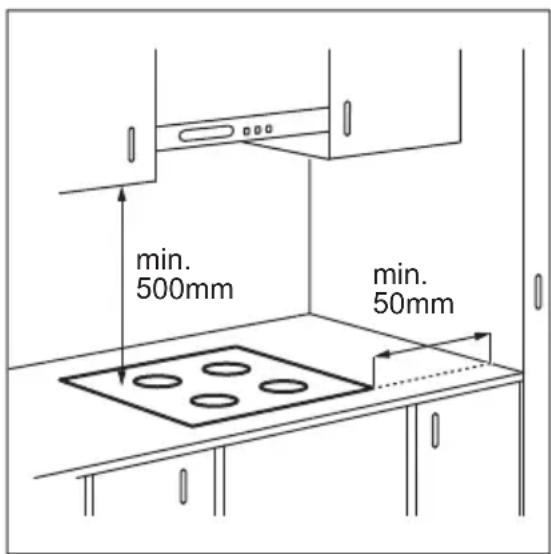

• Minsta avstånd till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.

• Skydda produktens botten mot ånga och fukt.

• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.

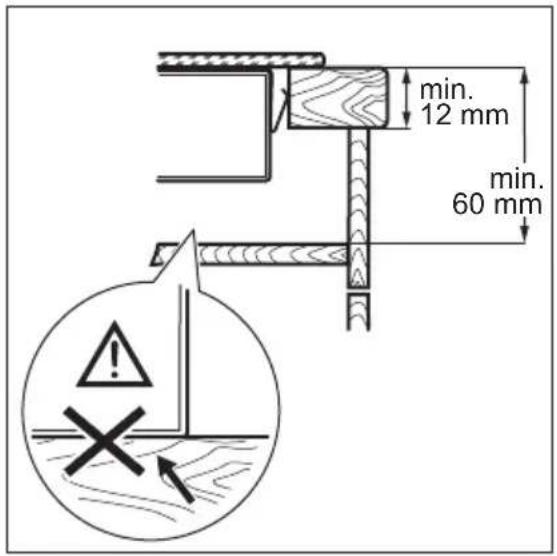

• Produktens undersida kan bli het. Se till att installera en separationspanel gjord av plywood, material av köksstommen eller andra icke-brännbara material under produkten för att förhindra att värmen kommer till botten.

• Separationspanelen måste helt täcka området under hällen.

2.2 Elektrisk anslutning

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Produkten måste jordas.

• Produkten måste göras strömlös före alla rengöringsarbeten.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.

• Använd rätt nätkabel.

• Låt inte elektriska ledningar trassla in sig.

• Kontrollera att ett skydd mot elektriska stötar är installerat. 142 SVENSKA• Dragavlasta kabeln.

• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.

• Denna produkt är endast avsedd för hushållsbruk.

• Ändra inte produktens specifikationer.

• Se till att ventilationsöppningarna inte är blockerade.

• Lämna inte produkten utan tillsyn under användning.

• Stäng av kokzonen efter varje användningstillfälle.

• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.

• Använd inte produkten med våta händer eller när den är i kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.

• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.

• Det kan stänka när du lägger livsmedel i het olja. VARNING! Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka självantändning.

• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten. VARNING! Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.

• Lägg inte på några värmskydd på hällens glasyta.

• Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

• Lägg inte aluminiumfolie på produkten.

• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning. SVENSKA 1432.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Stäng av produkten och låt den kallna före rengöring.

• Spruta inte vatten eller ånga på produkten för att rengöra den.

• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

VARNING! Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.

• Koppla loss produkten från eluttaget.

• Klipp av elkabeln nära produkten och kassera den.

VARNING! Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen. Serienummer ....................

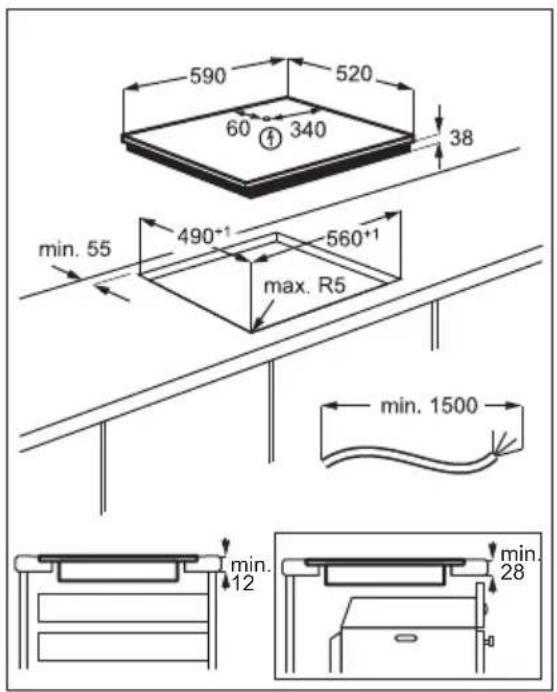

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.

• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår en temperatur av 90 °C eller högre. Kontakta din lokala servicestation.

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten för minsta avstånd mellan produkterna. min. 50mm min. 500mm 144 SVENSKAmin.

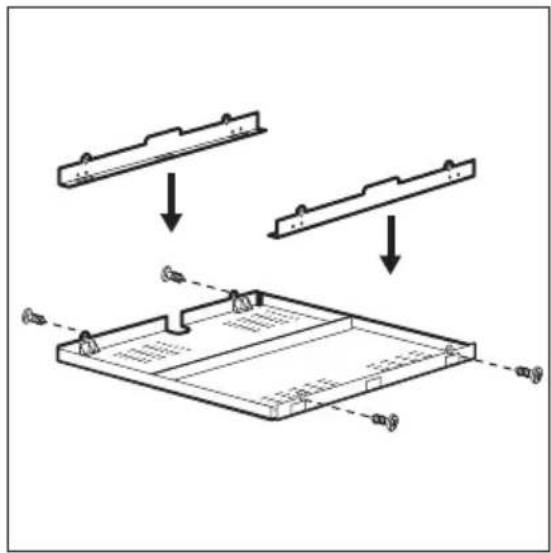

Om du har en skyddslåda (extra tillbehör) behövs inte skyddsgolvet direkt under hällen. Skyddslådan (tillbehör) finns inte i alla länder. Kontakta din lokala återförsäljare. Du kan inte använda skyddslådan om du installerar hällen ovanför en ugn. SVENSKA 1454. PRODUKTBESKRIVNING

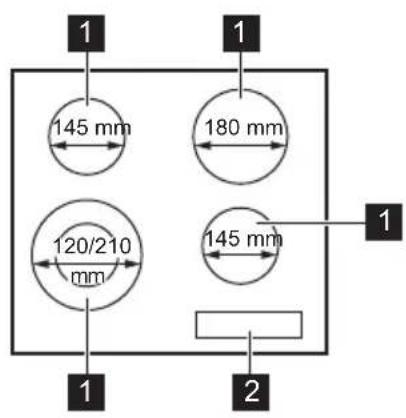

4.1 Beskrivning av matlagningsytan

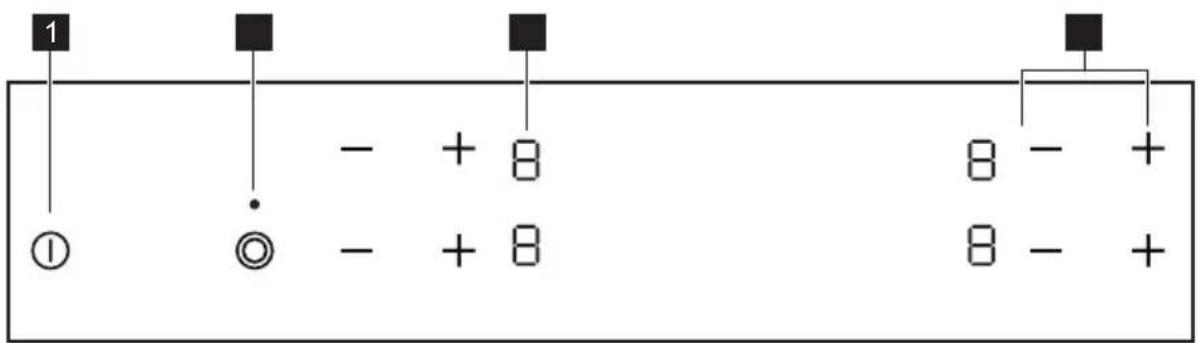

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade. Touch- kontroll Funktion Beskrivning

PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen. - För att aktivera och inaktivera ytterringen. - Värmelägesdisplay För att visa det inställda värmeläget.

- För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning Kokzonen är avstängd. 146 SVENSKADisplay Beskrivning

Kokzonen är på. + siffra Ett fel har uppstått. En kokzon är fortfarande varm (restvärme). Barnlås är på. Automatisk avstängning är på.

4.4 Restvärmeindikator

VARNING! Risk för brännskador från restvärme. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande. Indikatorlamporna kan också visas för de närliggande kokzonerna även om du inte använder dem.

5. DAGLIG ANVÄNDNING

VARNING! Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på i 1 sekund för att sätta på eller stänga av hällen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.

• du inte ställer in värmeläge efter hällen har satts på.

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av. Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av: Värmeinställning Hällen stängs av ef‐ ter

Tryck på för att öka värmeläget. Användning för att minska värmeläget. Tryck på och samtidigt för att inaktivera kokzonen.

5.4 Aktivera och inaktivera de yttre

ringarna Du kan justera den yta som du tillagar på efter storleken på kokkärlet. Använda touchkontroll: Aktivera den yttre ringen: tryck på touchkontrollen. Kontrollampan tänds. Inaktivera den yttre ringen: tryck på touchkontrollen tills kontrollampan släcks. SVENSKA 1475.5 Barnlås Denna funktion förhindrar oavsiktlig användning av hällen. För att starta funktionen: aktivera hällen med . Ställ inte in något värmeläge. Tryck samtidigt på på de två främre kokzonerna i 4 sekunder. tänds. Inaktivera hällen med

Stänga av funktionen: aktivera hällen med . Ställ inte in något värmeläge. Tryck samtidigt på på de två främre kokzonerna i 4 sekunder. tänds. Inaktivera hällen med

För att skjuta upp funktionen för bara ett enskilt tillagningstillfälle: sätt igång hällen med . tänds. Tryck samtidigt på på de två främre kokzonerna i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med aktiveras funktionen igen.

VARNING! Se Säkerhetsavsnitten.

• Kokkärlets botten måste vara så tjock och plan som möjligt.

• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset. Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

6.2 Exempel på olika typer av

tillagning Uppgifterna i tabellen är endast avsedda som vägledning. Värmeinställ‐ ning Använd för: Tid (min) Tips 1 Varmhållning av tillagad mat. efter be‐ hov Lägg på locket på kastrullen.

1 - 2 Hollandaisesås, smältning av: smör,

5 - 25 Rör om med jämna mellanrum.

2 - 3 Småkoka ris och mjölkrätter, värma

färdiglagade rätter.

25 - 50 Minst dubbelt så mycket vätska som

ris, rör om mjölkbaserade rätter under tillagningen.

3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.

4 - 5 Kokning av potatis. 20 - 60 Använd max. ¼ liter vatten till 750 g

4 - 5 Tillaga större mängder mat, stuvningar

148 SVENSKAVärmeinställ‐ ning Använd för: Tid (min) Tips

6 - 7 Lätt stekning: schnitzel, cordon bleu av

kalv, kotletter, kroketter, korv, lever, redd sås, ägg, pannkakor, munkar. efter be‐ hov Vänd efter halva tiden.

5 - 15 Vänd efter halva tiden.

VARNING! Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan har ingen inverkan på hur hällen fungerar.

• Använd ett särskilt rengöringsmedel för hällens yta.

• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

• Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

VARNING! Se Säkerhetsavsnitten.

8.1 Vad gör jag om ...

Problem Möjlig orsak: Avhjälpa felet Det går inte att aktivera eller an‐ vända ugnen. Ugnen är inte ansluten till strömför‐ sörjningen eller den är ansluten på fel sätt. Kontrollera att ugnen är korrekt anslu‐ ten till strömförsörjningen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker. SVENSKA 149Problem Möjlig orsak: Avhjälpa felet Du har inte ställt in värmeläget för 10 sekunder. Aktivera hällen igen och ställ in värme‐ läget på mindre än 10 sekunder. Du har tryckt på 2 eller fler touch- kontroller samtidigt. Tryck bara på en touchkontroll. Det finns vatten- eller fettstänk på kontrollpanelen. Rengör kontrollpanelen. En ljudsignal hörs och hällen stängs av. En ljudsignal hörs när hällen stängs av. Du har ställt något på en eller flera touchkontroller. Ta bort föremålet från touch-kontroller‐ na. Hällen stängs av. Du satte något på touch-kontrollen

Ta bort föremålet från touch-kontrollen. Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig. Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm. Det går inte att aktivera den yttre värmezonen. Sätt först på den inre ringen genom att ändra värmeläget. Det finns ett mörkt område på multizonen. Det är normalt att det finns ett mörkt område på multizonen. Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna. Placera stora kokkärl på de bakre zo‐ nerna om möjligt. tänds. Barnlås är på. Se ”Daglig användning”. och en siffra tänds. Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om Om visas igen ska du dra ur elkontakten. Sätt i elkontakten igen efter 30 sekunder. Kontakta auktoriserat servicecenter om problemet fortsätter. Ett konstant pip-ljud hörs. Den elektriska anslutningen är felak‐ tig. Dra ur elkontakten. Tala med en behö‐ rig elektriker som kontrollerar installa‐ tionen. tänds. Den andra fasen av strömförsörj‐ ningen saknas. Kontrollera att ugnen är korrekt anslu‐ ten till strömförsörjningen. Ta bort säk‐ ringen, vänta en minut och sätt i den igen.

8.2 Om du inte finner en lösning...

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som visas. Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

9.2 Specifikation för kokzonerna

Kokzon Nominell effekt (max värmeläge) [W] Kokzonens diameter [mm] Vänster fram 750 / 2200 120 / 210 Vänster bak 1200 145 Höger fram 1200 145 Höger bak 1800 180 För optimalt matlagningsresultat använd inte kokkärl med större diameter än på kokzonen.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation enligt EU 66/2014 endast giltig för EU:s marknad

Modellbeskrivning ZHRN642K Typ av häll Häll för inbyggnad Antal kokzoner 4 Uppvärmningsteknik Strålvärmare Diameter på runda kokzoner (Ø) Vänster fram Vänster bak Höger fram Höger bak 21,0 cm 14,5 cm 14,5 cm 18,0 cm Energiförbrukning per kokzon (EC electric cooking) Vänster fram Vänster bak Höger fram Höger bak 200,1 Wh/kg 188,0 Wh/kg 188,0 Wh/kg 191,6 Wh/kg Energiförbrukning för hällen (EC electric hob) 191,9 Wh/kg EN 60350-2 - Elektriska matlagningsapparater - Del 2: Hällar – Metoder för mätning av prestanda SVENSKA 15110.2 Energibesparing Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan du aktiverar den.

• Kokkärlets botten ska ha samma diameter som kokzonen.

• Ställ ett mindre kokkärl på mindre kokzoner.

• Ställ kokkärlet i mitten av kokzonen.

• Använd restvärmen för att hålla maten varm eller för att smälta den.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. 152 SVENSKA *867358652-C-322023
