MicroDirect - Microscope CELESTRON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Microscope numérique, grossissement jusqu'à 400x, capteur 5 MP, écran LCD 4,3 pouces
Utilisation	Idéal pour l'observation de petits objets, échantillons biologiques, et pour l'éducation
Maintenance et Réparation	Nettoyage régulier de l'objectif avec un chiffon doux, stockage dans un endroit sec
Sécurité	Ne pas exposer à l'humidité excessive, éviter les chocs et les chutes
Informations Générales	Compatible avec Windows et Mac, logiciel inclus pour la capture d'images

FOIRE AUX QUESTIONS - MicroDirect CELESTRON

Comment puis-je allumer le microscope CELESTRON MicroDirect ?

Pour allumer le microscope, appuyez sur le bouton d'alimentation situé sur le panneau latéral. Assurez-vous que l'appareil est chargé ou branché.

Pourquoi l'image est-elle floue lorsque j'observe un échantillon ?

L'image peut être floue en raison d'un mauvais réglage de la mise au point. Utilisez la molette de mise au point pour ajuster la netteté de l'image.

Comment connecter le microscope à un ordinateur ou un smartphone ?

Pour connecter le microscope, utilisez le câble USB fourni. Branchez une extrémité au microscope et l'autre à votre ordinateur ou smartphone. Si nécessaire, installez le logiciel approprié.

Quels types d'échantillons puis-je examiner avec le CELESTRON MicroDirect ?

Vous pouvez examiner une variété d'échantillons, y compris des tissus, des insectes, des plantes, et des cellules. Assurez-vous que les échantillons sont suffisamment fins pour être observés à travers l'objectif.

Que faire si le microscope ne s'allume pas ?

Vérifiez d'abord si le microscope est chargé ou s'il est branché. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment puis-je capturer des images avec le microscope ?

Pour capturer des images, utilisez le logiciel associé au microscope sur votre ordinateur ou smartphone. Suivez les instructions à l'écran pour prendre des photos.

Le microscope est-il compatible avec les systèmes d'exploitation Windows et Mac ?

Oui, le microscope CELESTRON MicroDirect est compatible avec les systèmes d'exploitation Windows et Mac. Assurez-vous d'installer les pilotes nécessaires.

Comment nettoyer les lentilles du microscope ?

Utilisez un chiffon en microfibre sec pour nettoyer les lentilles. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les lentilles.

Où puis-je trouver des pièces de rechange pour le CELESTRON MicroDirect ?

Les pièces de rechange peuvent être achetées auprès de votre détaillant local ou sur le site web de CELESTRON. Vérifiez la section des accessoires et des pièces détachées.

Comment régler la luminosité de l'éclairage du microscope ?

Utilisez le réglage de luminosité situé sur le panneau de contrôle pour ajuster l'intensité de l'éclairage selon vos besoins.

MODE D'EMPLOI MicroDirect CELESTRON

Merci d'avoir acheté le microscope à main MicroDirect 1080p HD avec pied de Celestron. Vote microscope est un instrument optique de précision, fabriqué avec des matériaux de la plus grande qualité afin de garantir sa durabilité et qu'il vous accompagnera pendant de longues années. Il est conçu pour vous offrir une vie entière de.Plaisirs avec un niveau d'entretien minimal.

Avant d'utiliser votre microscope MicroDirect® 1080p HD pour la première fois, lisez ces instructions et les schémas d'illustration ci-dessous dans leur totalité. Vous familiariser avec les fonctionnalités variees du microscope MicroDirect® 1080p HD sera d'une grande aide pour garantir une experience d'utilisation agreable.

Le microscope MicroDirect® 1080p HD est un microscope numérique à main concu pour se connecter directement via le cable HDMI inclus avec votre TV ou un projecteur pour afficher l'image capturée en 1080p HD directement! Vous n'avez pas besoin d'un ordinateur pour utiliser le microscope MicroDirect® 1080p HD.

Ceci est un microscope à faible agrandissement, adapté à l'observation de specimens tels que des pieces, des timbres, des mineraux, des composants électroniques, des insectes et autres objets en 3D. Les specimens contenus sur des lames peuvent être observés, mais ce microscope n'est pas adaptable pour ce faire. Vous trouverez nos microscopes biologiques plus adaptations à ce type d'observation à l'adresse www.celestron.com.

Le microscope MicroDirect 1080p HD de Celestron n'est pas équipé d'un oculaire comme les microscopes traditionnels. Au lieu de cela, le capteur video intégré fait offi ce d'oculaire, et en combinaison avec l'ensemble optique, il agrandit et numérique l'objet. La connexion HDMI qu'il utilise diffuse le signal numérique sur votre monitreur ou via un projeteur en détails incroyablement clairs en résolution 1080p. Cela vous permet d'observer les spécimens aisément et de partager l'image en direct avec tout un groupe de personnes. L'observation est également plus immédiate et la fatigue oculaire et du cou est supprimée, au contraire des microscopes traditionnels. Vous pouvez ainsi tener le microscope à la main tout en observant de grandes surfaces hors d'un environnement de laboratoire, ou utiliser le support professionnel livre pour permettre une observation mains-libres et plus précise. Vous pouvez capturer des clichés directement sur la carte mémoire Micro SD pour les télécharger plus tard. Enregistrez la réserve directement en connectant le microscope MicroDirect 1080p HD directement à votre PC à l'aide du cable USB en résolution 720p HD.

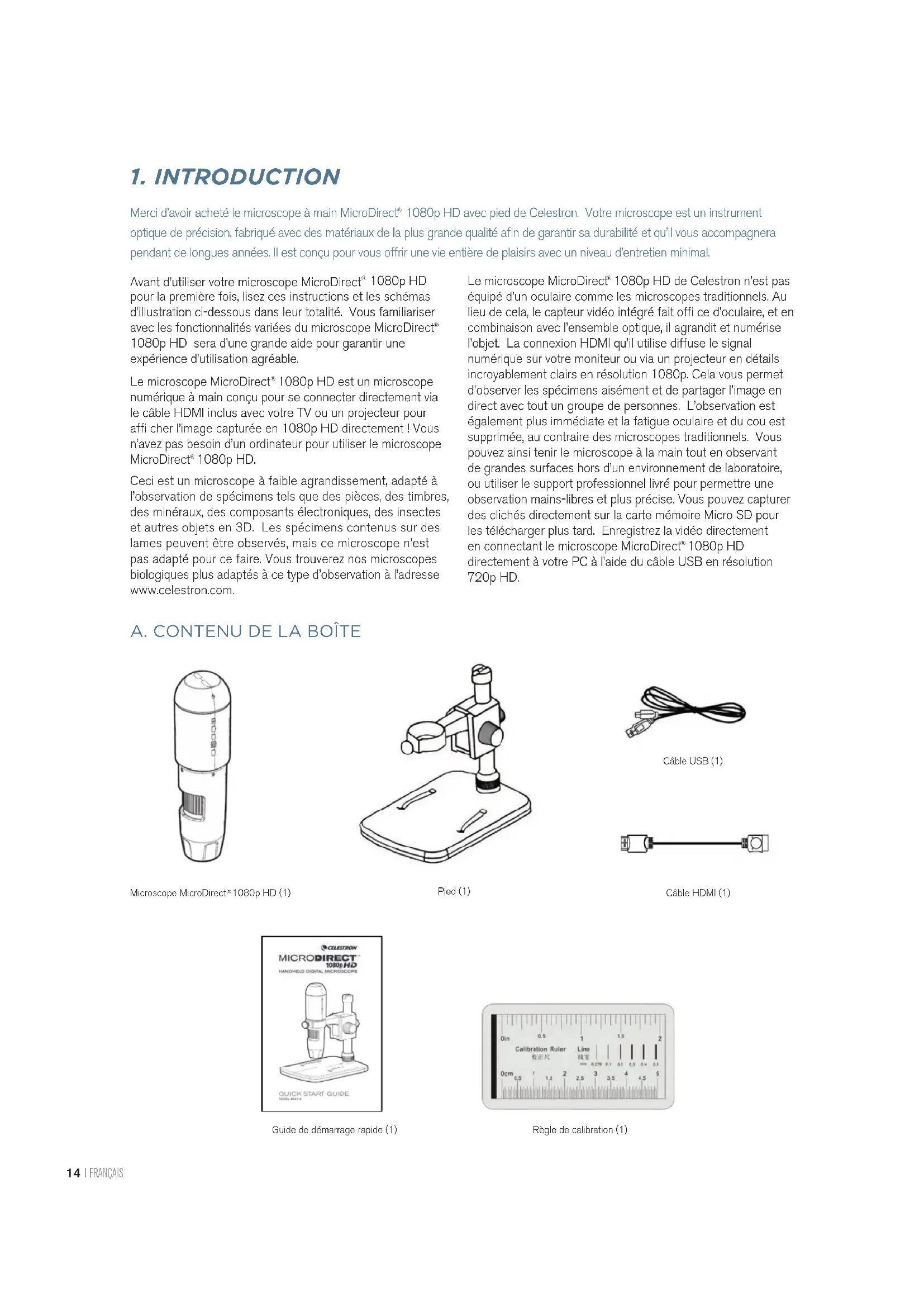

A. CONTENU DE LA BOITE

Guide de démarrage rapide (1)

Règile de calibration (1)

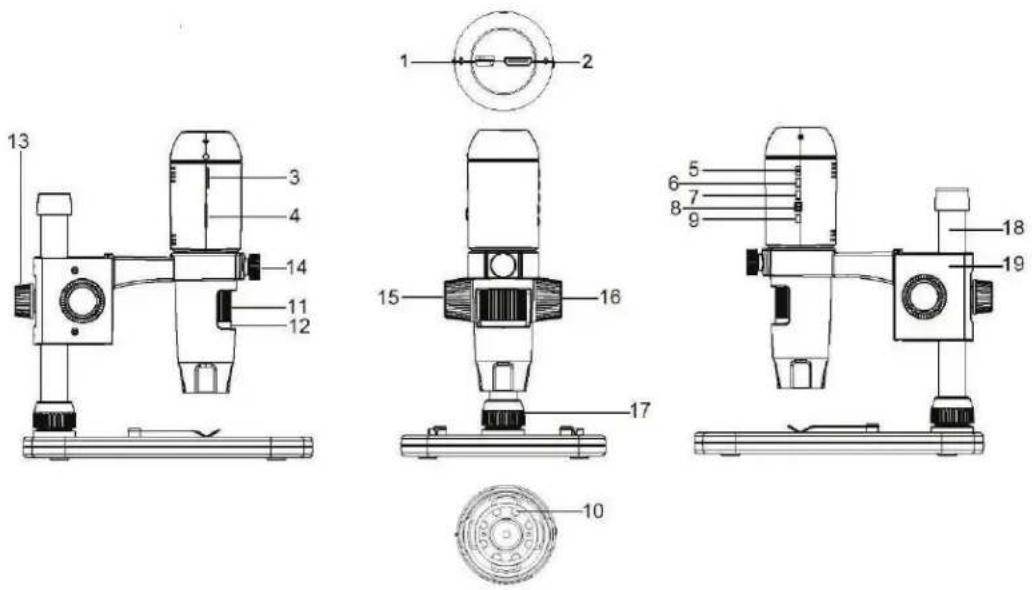

B.COMPOSANTS

COMPOSANTS	FONCTION COMPOSANTS FONCTION
1.	Port mini USB (Alimentation)	11.	Molette de mise au point
2.	Port Mini HDMI OUT (Type C)	12.	Niveau d'agrandissement
3.	Fente de carte micro SD	13.	Boulon de verrouillage de la hauteur
4.	Variateur de luminosité DEL	14.	Boulon de verrouillage du support du microscope
5.	Interrupteur d'alimentation	15.	Molette de verrouillage
6.	Bouton Mode	16.	Molette de focalisation
7.	Bouton Menu	17.	Collier de verrouillage de connexion de colonne
8.	Bouton Déclencheur/OK	18.	Colonne de support
9.	Bouton Flèche bas	19.	Assemblée Holder Microscope
10.	Illuminateur en années à 8 DEL

C. CONFIGURATION SYSTÉME REQUISE

1. Moniteur ou Projecteur

• Doit dispose d'un port HDMI libre
  +Port USB ave alimentation DEHORS (facultatif)

2. PC (facultatif)

+WindowsXP/7/8/10
+P4 1,8 ou plus recent
- RAM:512Mo
+ Mémoire video: 64 Mo
+Port USB:2.0

REMARQUE: Le logiciel télécharge sur celestron.com.

D. CARACTERISTIQUES

Description Microscope à main numérique MicroDirect * 1080p HD
Capteur 3,5 Mp CMOS 1/3" haute vitesse
Taille de pixel 2,2 μm x 2,3 μm
Résolution de capture d'une image fixe	14 Mp** (5120x2880), 8 Mp** (3840x2160), 5 Mp** (3072x1728), 3 Mp (2304x1296), 2 Mp (1920x1080), WVGA (848x480) **Interpolé
Résolution video 720p (HD) et 640 x 480 (VGA) *Doit être connecté à un ordinateur pour enregistrer la dette
Format video- Diffusion HDTV (avec cable HDMI): 1080p 1920x1080 30 ips
Format video- Enregistrement AVI/30 ips
Format photo JPEG
Agrandissement 24x à 220x (avec un écran 20")
Distance de focale	(Manuel) 0 mm à 35 mm
Aillement	• USB 2.0 (avec port USB capable d'alimenter) • Compatible avec n'importe quoi quels adaptateur secteur 120V (5V-1A) si nécessaire
Déclencheur	Sur le microscope ou via le logiciel
Logiciel	Logiciel de capture MicroDirect® Portable
Compabilité logicielle	Windows: Windows XP/7/8/10
Langues prises en charge	(12) Anglais, Allemand, Français, Espagnol, Russie, Italien, Portugais, Néerlandais, Polonais, Japonais, Corenc et Chinois
Accessoires	Câble USB, Pied régiable et platine, Tissu à l'estille, Règle de calibration
Poids	1,3 lbs. / 0,59 KG (avec le pied)
Dimensions	Microscope : 155,6x42x42 mm (6.125"x1.5"x1.5") Pied: 119x171,4x157,2 mm (4.68"x6.75"x6.19")

Interpolatio rffed a un ogiciel ajoute des pixels a une image artificiellement agrancir l'imagc. Coia pae ttre bcnique lors de impression de grandis formats

2. CONFIGURATION

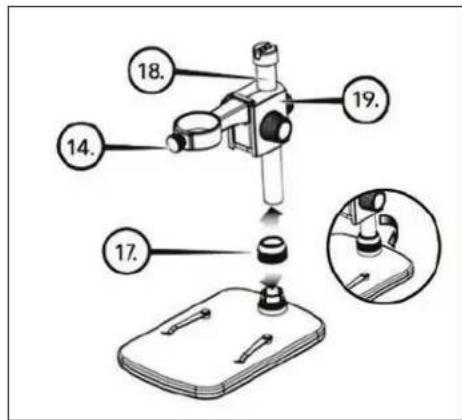

A. ASSEMBLAGE DU PIED DU MICROSCOPE

• Retirez avec précaution tous les composants de la boite.
• L'ensemble de support de microscope (19) doit être connecté à l'arbre de support (18) dans la zone. Dans le cas contraire, connectez-le maintainant.
• Attacher ensemble complet (17, 18, 19) aux fils de base et serrer.

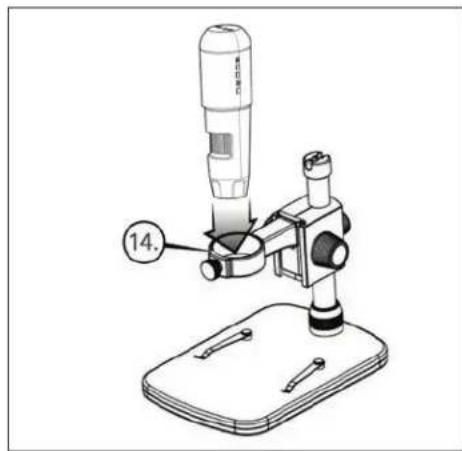

B. ATTACHER LE MICROSCOPE SUR LE PIED

• Insérez le microscope dans le support du microscope puis serrez le boulon de verrouillage (14) pour le fixer solidement.

3. UTILISATION DE VOTRE MICROSCOPE

A. CONNECTERÀUNMONITEUROU PROJECTEUR

• Branchez une extrémité du cable HDMI inclus au port Mini HDMI (Type C) du microscope, et l'autre extrémité au port HDMI standard (Type A) de votre écran.
• Branchez le cable USB au microscope et son autre extrémité au port USB 2.0 de votre moniter ou projecteur (si disponible).
• Si le moniter ou le projecteur n'est pas equipe d'un port USB 2.0, utilisez n'importe qu'elle prise USB 5V-1A et branchez-y une extrémité du cable USB, et l'autre extrémité du cable à une prise murale. NE BRANCHEZ PAS le cable USB dans le port d'un ordinateur de bureau ou portable, car ce dernier le détectera comme un périhérique de stockage USB, ce qui peut causeer l'affichage d'un écran bleu uniquement.

REMARQUE: Le cable USB inclus est compatible avec les chargeurs secteurs standards inclus avec la majorité des appareils électroniques du marché, comme les téléphones ou les tablettes.

REMARQUE: Vous pouvez également utiliser le cable USB avec une banque d'alimentation équipée de ports USB standards. Tous les schauffe-mais Éléments de Celestron pourront être ainsi utilisés. Vous pouvez les couver sur celestron.com

• Allumez le microscope en appuyant sur le bouton d'alimentation (5).

B.CAPTURER UN CLICHE

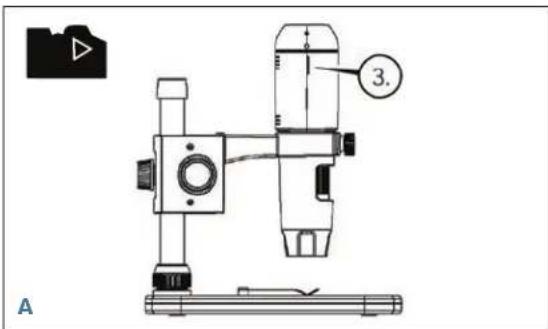

• Insérez votre carte Micro-SD dans la fente pour Micro SD (3) dans le boitier du MicroDirect.

NOTE: Carte Micro SD non incluse.

NOTE: L'appareil prend en charge les cartes SD 32G SDHC au maximum.

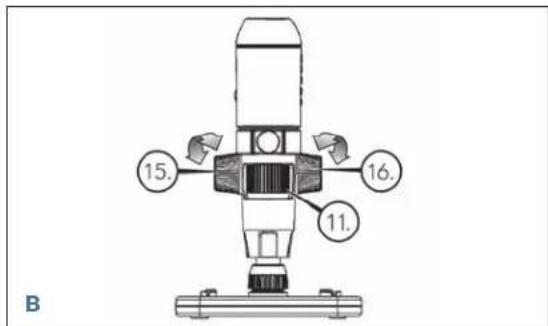

• Desserrez la molette de verrouillage (15) et reglez la facale avec la molette de focalisation (16).
• Serrez le molette de verrouillage (15) pour tener l'ensemble en place.
• Faites tourner le molette de mise au point précise (11) pour effectuer la mise au point sur le specimen.

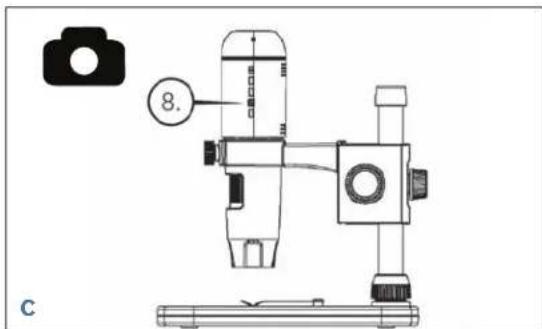

• Appuyez sur le déclencheur (8), l'imagé est enregistrée sur la carte Micro SD.

C. VOIR LES IMAGES ENREGISTRES

• Insérez la carte MicroSD dans la fente pour carte mémoire, appuyez sur le bouton mode (6) pour basculer en mode lecture.
• Appuyez sur le bouton bas (9) pour voir le cliché Capture precedement.
• Appuyez sur le bouton mode (6) à nouveau pour revenir à l'imagé diffusée en direct.

D. TÉLECHARGER DES IMAGES SUR VÔTURE PC

• Insérez une carte Micro SD dans la fente, puis connectez le microscope à un PC avec le cable USB 2.0 inclus.
• Notre PC reconnaître le microscope comme périphérique de stockage.
• Telechargez les images comme vous le feriez depuis un apparéil photo numérique.

4. MENU DES PARAMÉTRES

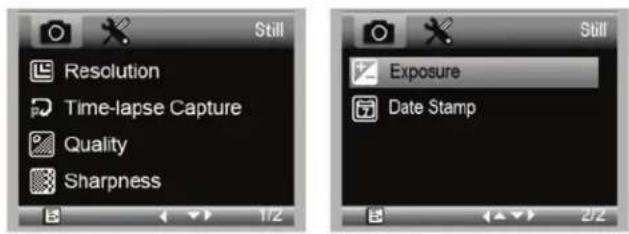

A. MENU PRINCIPAL

• Appuyez sur le bouton menu (7) pour afficher le Menu principal.

REMARQUE: Le menu principal est composé de 2 fenêtres principales. Pour acceder à la FENÉTRE PRINCIPALE 2, appuyez sur le bouton menu (7) à nouveau.

+Depuis ce menu, vous pouvez regler la résolution, la qualite d'image, la netteté, l'exposition, besoin l'affichage ou non de Ihorodatage ou besoin une option de capture en acceléré. Vous pouze également definir la date et I'heure, I'intervalle de mise en veille auto, la langue, besoin le mode TV et la frquence, formater la carte SD, etc.
+ Appuyez sur le bouton bas (9) pour naviguer dans les options.
+ Une fois lechoixdésire en surbrillance,appuyez sur le bouton capture/OK (8).

MENUPRINCIPAL1

MENUPRINCIPAL2

B. RÉSOLUTION

• Choisir une résolution.
• Leschioixdisponibles sont:14Mp,8Mp,5Mp,3Mp,2Mp ou WVGA

REMARQUE: Paramètres 14MP, 8MP et 5MP sont basés sur l'interpolation. Interpolation réféère à un logiciel ajoute des pixels à une image artificielle agrandir l'image. Cela peut être bénéfique lors de l'impression de grands formats.

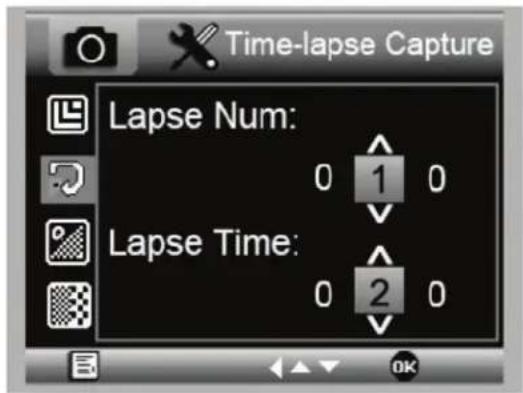

C.CAPTURE EN ACCELERÉ

+Votre MicroDirect yous permit de prenredes clicchesur une pereiode definie.Cela permiet la capture dite en accelere.
+Vou des d'abord selectionner le nombre de clichés ou "Nombre pour accelere" desired. Ce nombre peut se situer entre 2 et 999.
+ Appuyez sur bas (9) pour faire defiler les chiffres de 0 à 9. Une fois le premier chiffre saisit, appuyez sur mode (6) pour passer au chiffre suivant.
+ Cela fait, appuyez sur bas (9) de nouveau, puis reglez le chiffre.
+Une fois le nombre de clichés besoin, appuyez sur mode (6) pour passer à la valeur temporelle.
+La valeur de « Temps accélé » déterminé l'intervalle entre chaque capture.
+Définissez cette valeur comme vous l'avez fait ci-dessus.
+La valeur est exprimée en secondes, entre 1 seconde et 999 secondes.
+Ce tiveeur en combinaison avec le nombre d images deteminera la durée totale de voire accelere.
+Par exemple: Si vous choisissez de prendre 999 clichés, avec un intervalle de 999 secondes, vous disposerez d'un enregistrement de 277 heures. 999 secondes = 16,65 minutes. Multiplé par 999 (images) = 16,633,35 minutes. 16,633,35 / 60 (minutes par heures) = 277 heures soit 11,55 jours d'informations.
+Une fois le nombre de clichés et l'intervalle définis, appuyez sur le bouton capture/OK (8) pour confirmer.
+Appuyez sur le bouton menu (7) pour revenir à la diffusion en direct.
+ Appuyez sur le bouton capture (8) pour lancer la capture en acceléré.
+Une fois tous les clichés capturés par le mode accéléré, le microscope MicroDirect* 1080p HD reviendra en mode d'affichage normal.

REMARQUE: Il est nécessaire de définir un intervalle de MISE EN VEILLE AUTO plus long que la durée totale de la capture en accéléré. Voyez la section MISE EN VEILLE AUTO pour en savoir plus et assurez-vous de calculer la durée correctement.

D. QUALITE DE L'IMAGE

• Dans la section Qualité d'image du menu, appuyez sur le bouton bas (9) pour faire défiler les choix et seLECTIONnez soit: Fin, Normal ou Économie.
  +La qualite d'image joue sur le ratio de compression de l'image.
  +Une fais la qualite d'image desiree definein, appuyez sur le bouton capture/OK (8) pour confirmer.

E. NETTETÉ

+Vouspouvrezregler la nettepeperusce menu.Leschoix disponibles sont Forte,Normale,Douce.

F. EXPOSITION (LUMINOSITE)

• Sélectionnez la valeur désirée en appuyant sur le bouton bas (9).
  +Confirmez le choix en appuyant sur le bouton capture/ OK (8).

G. HORODATAGE

• Pour activer ou non l'horodatage.

• Désacté

• Date seule
• Date/Heure

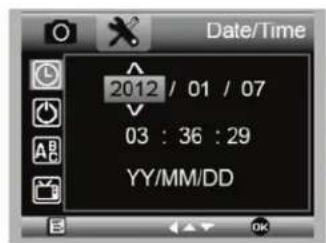

H. DATE/HEURE (MENU PRINCIPAL 2)

• Sélectionnez la valeur désirée en appuyant sur le bouton bas (9).
  +Confirmez le choix en appuyant sur le bouton capture/ OK (8).

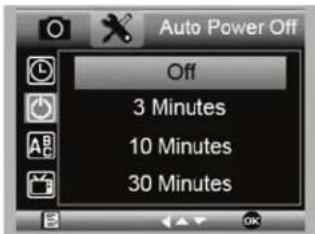

I. MISE EN VEILLE AUTO

• Vous pouvez ici définir un intervalle d'inactivité après lequel le microscope s'eteindra automatiquement. Les可以选择 desponsibles sont:

• Désacté (Défaut)- Le microscope reste allumé jusqu'à ce que vous l'éteigniez manuellement.

2.3 minutes- Le microscope s'eteindra après 3 minutes d'inactivité.
3. 10 minutes- Le microscope s'eteindra après 10 minutes d'inactivité.
4. 30 minutes- Le microscope s'eteindra après 30 minutes d'inactivité.

J. LAngue

• Pour désirsir la langue d'affichage désiree. Les choix sont :

• Anglais

• Portugalis

• Allemand

• Néerlandais

• Espagnol

• Polonais

• Rousse

10.Japonais

1. Italien

2. Coreen

3. Français

4. Chinois

K. FREQUENCY

+Choisissez ici la fréquence adaptee. Les choix sont :

1. 50Hz (Defaut) (États-Unis)
2. 60Hz (La majorite des autres pays)

REMARQUE: Vérifiez quel réglage est ajusté à votre pays avant de régler le paramètres Hz.

L. FORMATAGE

+Voupez ici reformater voite carte MicroSD.

AVERTISSEMENT: Le reformatage efface tous les fichiers contenus sur la carte MicroSD.

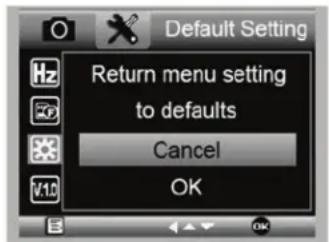

M. PARAMÉTRES PAR DÉFAUT

+Vouspouvez ici réinitialiser tous les paramétres par défaut.

Pour consulter le mode d'emploi complet et connaître les paramétres en détails ainsi que le procédé de connexion à un PC détaillé, utilisez le CD/DVD ROM inclus. Si vous ne disposez pas d'un lecteur CD/DVD ROM, aller à www.celestron.com puis cliquez sur SUPPORT à télécharger.

5. NETTOYAGE ET ENTRETIEN

Votme 1080p HD Celestron est un instrument optique de precision et doitetre manipulé avec soin. Suive ces soins et suggestions d'entretien et voire microscope n'aura besoin que de très peu d'entretien tout au long de sa vie.

• Entreposez votre microscope dans un endroit frais et sec.
• Ne jamais utiliser votre microscope dans les lieux ou de tels dispositifs sont interdits. Une'utilisation incorrecte peut entraîner des accidents sérieux.

• N'utilisez votre microscope que dans des environnementés de température compris entre -5^ et 50^ (23° et 120°F). Essayez d'éviter les changements de température brusques, car cela pourrait entrainer la formation d'humidité dans le boîtier du microscope.

• Ne pas essayer d'atteindre les composants internes de votre microscope ou essayer de les modifier de chaque manière que ce soit. Seuls les techniciens qualifiés sont habilités à effectuer la maintenance ou réparations.

• Conservez le microscope à distance de l'eau ou autres liquides. Ne jamais utiliser sous la pluie ou la neige. L'humidité entraine des risques d'incendie ou de chocolélectrique.
• Si la surface extérieure du microscope doit etre nettoyee, essuyez-la a l'aide d'un tissu humide.

6. GARANTIE

Votre microscpe MicroDct*1080p HD Celestron est couvert par une garantie limitee d'un an. Rendez-vous sur le site web de Celestron pour obtenir des informations detaillees sur tous les microscopes Celestron.

NOTES

CELESTRON

2020 Celestron · Tous droi reservés

celestron.com/pages/technical-support

2835 Columbia Street - Torrance, CA 90503 USA

CC

RoHS

Remarque relative à la FCC : Cet équipement a eté testé et juge conforme aux limites établies pour un dispositif numérique de classe B, conformément à la partie 15 de la réglementation de la FCC. Ces limités ont été mises en place pour offrir une protection raisonnable contre les interférences dans un complexe résidentiel. Cet équipement généra et peut émettre des fréquences radio et s'il n'est pas installée et utilise conformément aux instructions du manuel, peut cause des interférences nuisibles aux communications radio. Mais il n'existe aucune garantie que des interférences ne seront pas produits dans une installation particulaire. Si cet équipement create des interférences pour la réception radio ou télévisuelle, ce qui peut être constaté en l'allumant et en l'éteignant, alors il vous est consellé d'y remedier d'une des manieres suivantes :

• Réorienté ou déplacez l'anterne de réception.
• Consultez le distributeur ou un technicien radio ou TV d'experience
  +Augmentez la distance separant I'equipement et le recepteur.
  pour obtenir de l'assistance.
• Connectez l'equipement à une prise ou à un circuit différent de
  celui du recepteur.

Ce produit a ete conqu pour etre utilise par les personnes de 14 ans et plus.La conception et les caractetistiques du produit sont indiquees sous reserve de modifications sans preavis.
