MANUALE UTENTE MicroDirect CELESTRON

MANUALE DI STRUZIONI

MODELLO N.44316

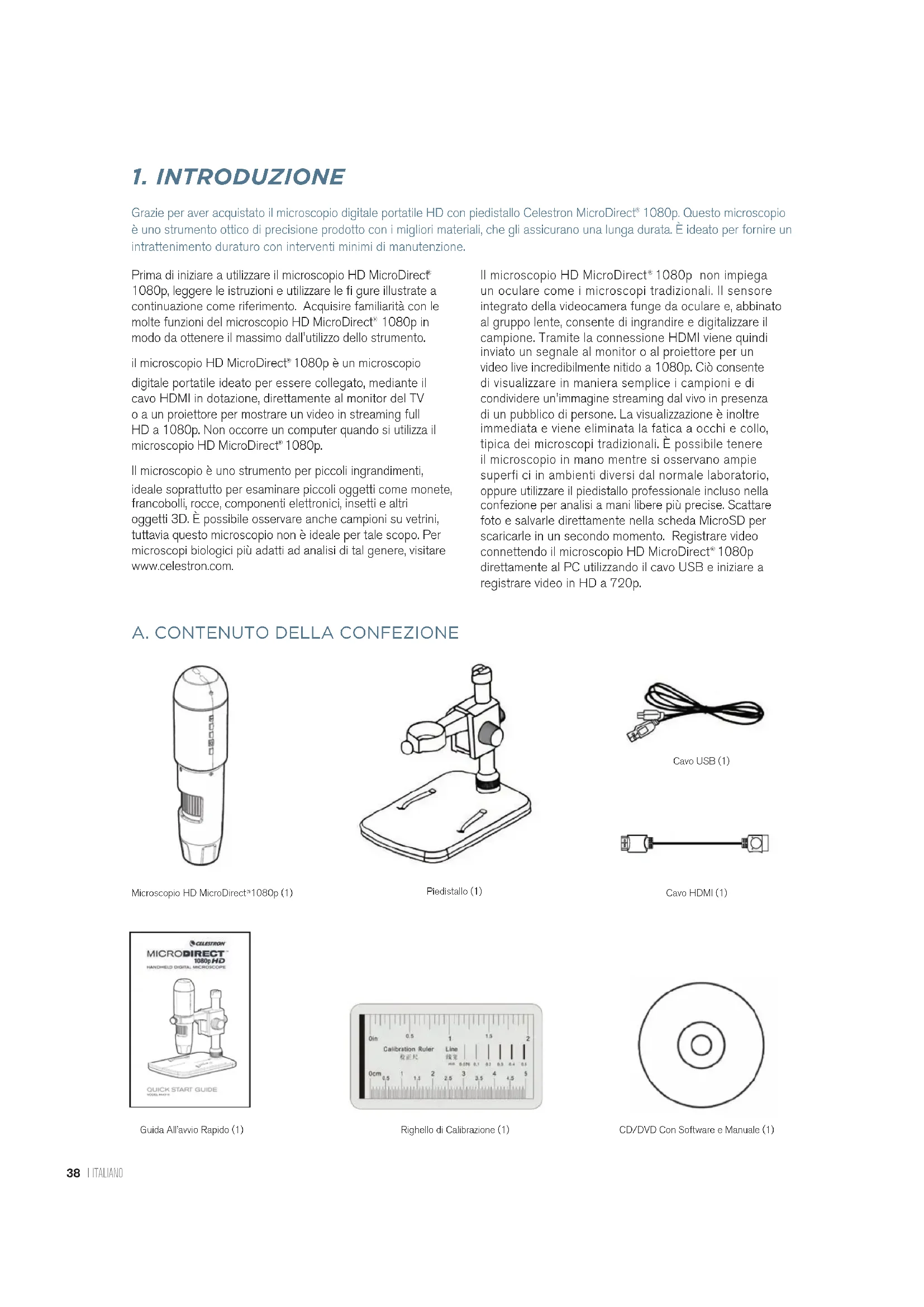

1. INTRODUZIONE

Graie per aver acquistato il microscopio digitale portatile HD con piedistallo Celestron MicroDirect 1080p. Questo microscopio è uno strumento ottico di precisione prodotto con i migliorari materiali, che gli assicurano una lunga durata. è ideato per fornire un intrattenimento duratto con interventi minimi di manutenzione.

Prima di iniziare a utilizzato il microscopio HD MicroDirect 1080p, leggere le istruzioni e utilizzato le fi gure illustrate a continuazione come riferimento. Acquisire familarità con le molte funzioni del microscopio HD MicroDirect 1080p in modo da ottenere il massimo dall'utilizzo dello strumento.

il microscopio HD MicroDirect^1080p è un microscopio digitale portatile ideato per essere collegato, mediante il cavo HDMI in dotazione, direttamente al monitor del TV o a un proietto per migliorare un video in streaming full HD a 1080p. Non occorre un computer quando si utilizes il microscopio HD MicroDirect^1080p

Il microscopio è uno strumento per piccoli ingrandimenti, ideale soprattutto per esaminare piccoli oggetti come monetete, francobolli, rocce, componenti elettronici, insetti e altri oggetti 3D. è possible osservareanche campioni su vetrini, tuttavia甚么 microscopio non è ideale per tale scopo. Per microscopi biologici più adatti ad analisi di tal genere, visitare www.celestron.com.

Il microscopio HD MicroDirect 1080p non impiega un oculare come i microscopi tradizzionali. Il sensore integrato della videocamera funge da oculare e, abbinato al gruppo lente, consente di ingrandire e digitalizzare il campione. Tramite la connessione HDMIiene quindi inviato un segnale al monitor o al proiettre per un video live incredibilmente nitido a 1080p. Ciò consente di visualizzare in maniera simplice i campioni e di condidere un'immagine streaming dal vivo in presenza di un pubblico di persone. La visualizzazione è inoltre immediata e viene eliminata laatica a occhi e collo, tipica dei microscopi tradizionali. É possibile tenere il microscopio in mano nelle osservano ampie superfici ci in ambienti diversi dal normale lavoratorio, oppure utilizzato il piedistallo professionale incluso nella confezione per analisi a mani libere più precise. Scattare foto e salvarle direttamente nella scheda MicroSD per scaricarle in un secondo momento. Registrate video connettendo il microscopio HD MicroDirect 1080p direttamente al PC utilizzato il cavo USB e iniziare a registrarare video in HD a 720p.

A. CONTENUTO DELLA CONFEZIONE

Microscopio HD MicroDirect1080p (1)

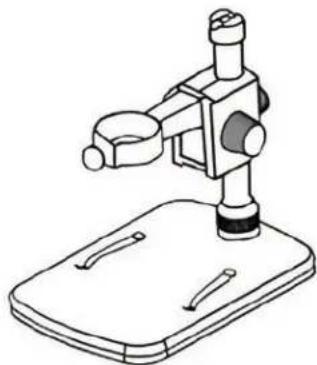

Piedistalo (1)

Cavo USB (1)

Cavo HDMI (1)

Guida All'awvio Rapido (1)

Righello di Calibrazione (1)

CD/DVD Con Software e Manuale (1)

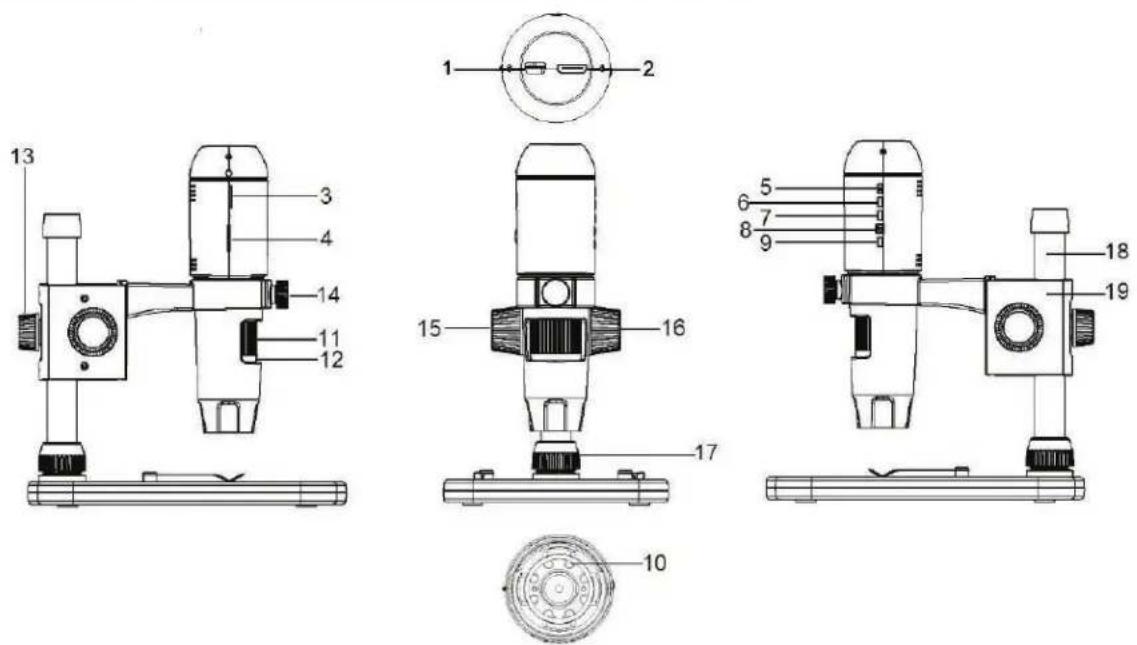

B. COMPONENTI

COMPONENTE	FUNZIONE COMPONENTE FUNZIONE
1.	Porta Mini USB (Alimentazione)	11.	Rotella di Messa a Fuoco
2.	Mini porta USCITA HDMI (tipoc C)	12.	Misuratore Ingrandimento
3.	Vano Per Scheda MicroSD	13.	Rotella di Blocco della Regolazione Dell'altezza
4.	Interruttore Dimmer LED	14.	Rotella di Blocco Della Staffa di Supporto del Microscopio
5.	Tasto ON/OFF	15.	Rotella di Blocco
6.	Tasto Modalità	16.	Manopola di Messa a Fuoco Macrometrica
7.	Tasto Menu	17.	Anello di Blocco del Braccio di Supporto
8.	Pulsante Otturatore/Tasto OK	18.	Braccio di Supporto
9.	Pulsante Freccia Giù	19.	Montaggio del Supporto del Microscopio
10.	Anello a 8 LED

C. REQUISITI MINIMI DI SISTEMA

1. Monitor o projiettre

+Deve avee una porta HDMI libera
+USB con alimentazione ESTERNO (opzionale)

2. PC (opzionale)

+WindowsXP/7/8/10
+P4 1.8 o successivo
- RAM: 512 MB
+Memoria video:64M
+Porta USB:2.0

NOTA: Il software viene scaricato da celestron.com

D. SPECIFICHE

Descrizione Microscopico digilale portatile HD MicroDirect a 1080p
Sensore Alta velocità 1/3" CMOS 3,5 megapixel
Dimensione pixel 2,2 μm x 2,3 μm
Risoluzione immagine	14 megapixel** (5120x2880), 8 megapixel** (3840x2160), 5 megapixel** (3072x1728), 3 megapixel (2304x1296), 2 megapixel (1920x1080), WVGA (848x480) *Interpolata
Risoluzione video 720p (HD) e 640 x 480 (VGA) *necessaria connessione a un computer per registrare video
Formato video - streaming HDTV (con cavo HDMI): 1080p (1920x1080)@30 fps
Formato video - registrazione AVI/30 fps
Formato foto JPEG
Ingrandimento	24x to 220x (sulla base di uno schermo da 20")
Intervalle di messa a fuocco	(Manuale) da 0 mm a 35 mm
Alimentazione	• USB 2.0 (con porta USCITA alimentazione USB compatible) • Utilizzato un qualiasi adattatore di alimentazione da 120 V (5 V-1 A) se necessario
Tasio otturatore	Sul corso principale e nel software
Software	Software acquizizione portabile MicroDirect®
Compatibilità software	Windows: Windows XP/7/8/10
Lingue supportate	(12) inglese, tedesco, spagnolo, russo, italiano, francesce, portoghese, olandese, polacco, giapponese, coreano, cinese
Accessori	Cavo HDMI, piedistallo e favolino regolabili, panno per lento, righello di calibrazione
Peso	1,3 libbre / 0,59 kg (compreso piedistallo)
Dimensioni	Microscopio: 155,6x42x42 mm (6,125"x1,5"x1,5") Piedistallo: 119x171,4x157,2 mm (4,68"x6,75"x6,19")

Interpolazione si riferisce al software aggungendo pixel di un'immagine da rendere artificialmente l'immagine più grande. Questo cui si stampa in granidi formati.

2. OPERAZIONI PRELIMINARI

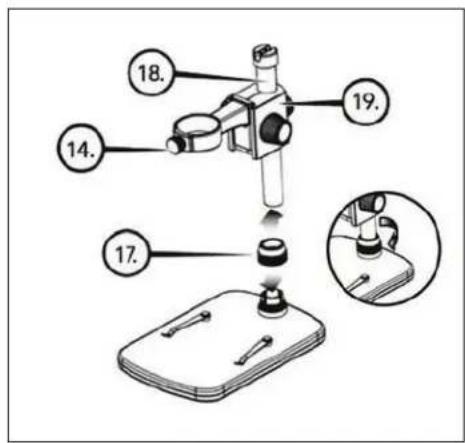

A. ASSEMBLE THE MICROSCOPE STAND

• Estrarre il contento nella confezione con cura.
• Far scorrere I'anello di blocco del braccio di supporto (17) nel braccio di supporto (18).
• Attaccare montaggio completo (17, 18, 19) per i fili di base e stringere.

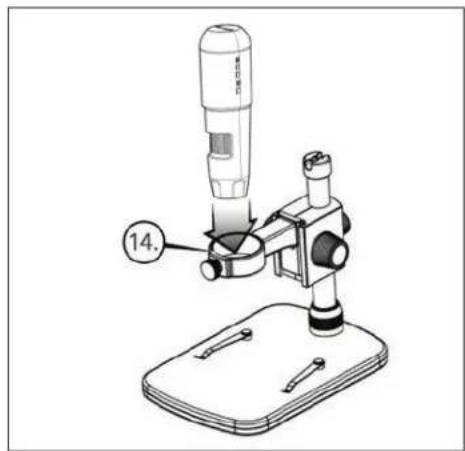

B. FISSAGGIO DEL MICROSCOPIO AL PIEDISTALLO

• Inserire il microscopio nella staffa di supporto e serrare l'apposita rotella di blocco (14) per fissarlo in posizione.

3. UTILIZZO DEL MICROSCOPIO

A. COLLEGAMENTO A UN MONITOR O A UN PROIETTORE

• Inserire un'estremità del cavo HDMI in dotazione nella mini porta HDMI (tipoc Del microscopio e l'altra estremità nella porta standard (tipo A) del monitor.
• Collegare il carrvo USB al microscopio e a una porta USB 2.0 libera sul monitor o sul proiettre (se disponibile).
• Se non esiste una porta USB 2.0 sul monitor o sul proietto, usare una presa 5V-1A USB e insertirvi il cavo USB, quando introdurre in una presa elettrica disponibile. NON insertire direttamente il cavo USB in un computer da scrivania o portatile perché leggerà erroneamente il segnale dal cavo come un dispositivo di archivazione, determinando la comparsa di una schermata blu vuota sul monitor.

NOTA: Il cavo USB in dotazione funziona con tutte le spine USB standard fornite con gli apparecchi elettronici odiemi come smartphone e tablet.

NOTA: Un'opzione di alimentazione aggintiva può essere una fonte di alimentazione esterna comme un caricatore portatile dotato di porta USCITA USB. Tutti gli scaldamani e i caricatori portatili Celestron Elements sono adatti a talescopo. Li cui trovare su www.celestron.com

• Accendere il microscopio premendo il tasto ON/OFF (5).

B. ACQUISIZIONE DI UN'IMMAGINE

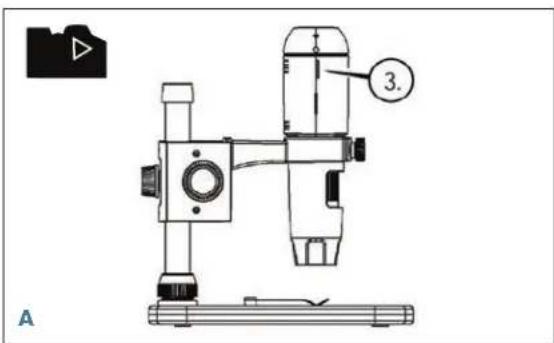

• Inserire la schedules MicroSD nell'apposito vano (3) sul corpo del MicroDirect.

NOTA: Micro SD Card non inclua.

NOTA: Il vano per scheda SD supporta schede fino a 32 GB.

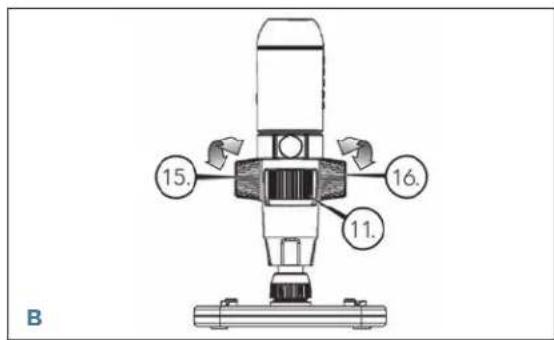

• Allentare la rotella di blocco (15), regolare la messa a fuoco macrometrica ruotando l'apposita manopola (16).
• Serrare la rotella di blocco (15) per tenere il gruppo in posizione.
• Ruotare la rotella di messa a fuoco (11) per mettere afuoco il campione.

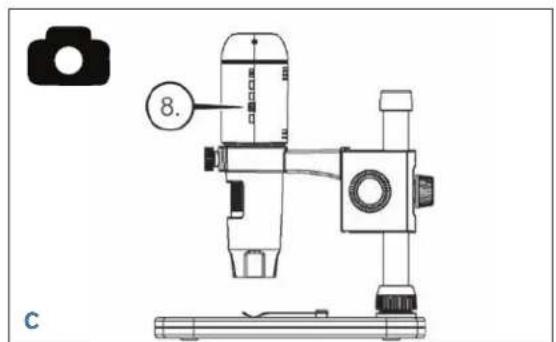

• Premere il pulsante otturatore (8) per salvare l'immagine nella schedà MicroSD.

C. ACCESSO ALLE IMMAGINI REGISTRATE

• Una volta inserta la scheda MicroSD nell'apposto vano, premere il tasto Modalità (6) per passare alla modalità di riproduzione.
• Premere il tastingo Giu (9) per visualizzare l'imagine scattata in precedenza.
• Premere il tasto Modalità (6) per tornare all'immagine dal vivo.

D. SCARICARE LE IMMAGINI SUL PC

• Una volta inserta la scheda MicroSD nell'apposito vano, collegare il microscopio al PC tramite il cavo USB 2.0 in dotazione.
• il PC dovrebbe riconoscere il dispositivo come dispositivo di archivazione.
• Scaricare le immagini come sifarebbe da una normale fotocamera digitale.

4 IMPOSTAZIONI MENU

A. MENU PRINCIPALE

+Premere il tasto Menu (7) per accedere al menu principale.

NOTA: Il MENU PRINCIPALE consiste di 2 finestre principali. Per accedere alla FINESTRA PRINCIPALE 2 premere nuovamente il tasto Menu (7).

• Qui è possibile regolare risoluzione, qualità dell'immagine, nitidezza, esposizione, scegliere di averre la data stampata o la funzione Time Lapse, impostare data e ora, impostare lo spegnimento automatico, scegliere la lingua, impostare lamodalità TV e la frequenza, formattare la schedà MicroSD, ecc.
• Premere il tasto Giu (9) per scorrere tra le opzioni.
• Una volta evidenziata la voce da selezionare, premere il tasto Scatto/OK (8).

MENUPRINCIPALE1

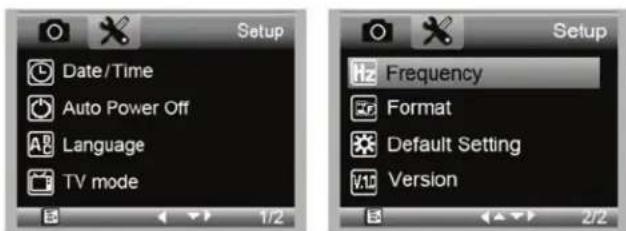

MENUPRINCIPALE2

B. RISOLUZIONE

• Selezionare un'impostazione per la risoluzione.
  +Le opzioni sono: 14M^,8M^,5M^,3M,2MP o WVGA

NOTA: 14MP, impostazioni 8MP e 5MP si basano su interpolazione. Interpolazione si riferisce al software l'aggiunta di pixel di un'immagine per rendere artificialmente l'immagine ingrandita. Questo cui quod estere utile quando si stampa in formali più grandi.

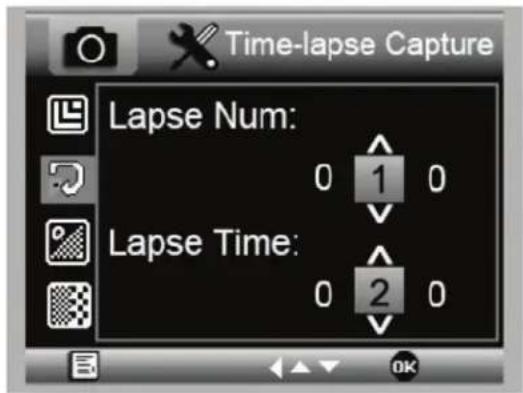

C. ACQUISIZIONE CON TIME-LAPSE

• Il microscopio MicroDirect può essere impostato per acquirei immagini in un lasso di tempo definite. Cio viene detto Time-Lapse (immagini in sequenza).
• É necessario selezionare il numero di immagini da scattare o Lapse Num (Num. immagini). L'intervallo va da 2 a 999 immagini.
  +Mediante il tasting Giu (9) scorrere i numero da 0 a 9. Quando la prima cifra è stata selezionata, premere il tasting Modalità (6) per passare alla cifra successiva.
  +Nuovamente mediante il tasto Giu (9),impostare la cifra.
  +Una volta selezionato il numero di immagini, premere il tasto Modalità (6) per spostarsi alla scelta del tempo.
• Lapse Time determina quando tempo trascorre tra uno scatto e l'altro.
  +Selezionareleceilcormefattoinprecedenza perla selezione del numero diimmagini.
  +Le opzioni disponibili in secondi vanno da 1 secondo a 999 secondi.
  +Ci, insieme al numero di immagini, determina la durata totale del tempo per le immagini in sequenza.
  +Ad esempio: se si scegli un totale di 999 immagini e l'intervallo tra l'une e l'altra e 999 secondi, verranno documentate 277 ore. 999 secondi = 16,65 minuti. Moltiplicarlo per 999 (immagini) = 16,633,35 minuti. 16,633,35/60 (minuti in un'ora) = 277 ore o 11,55 giorni di documentazione.
• Una volta impostato il numero di immagini e l'intervaldo di tempo, premere il tasting Scatto/OK (8) per confermare.
  +Premere il tasto Menu (7) per tornare all'imagine dal vivo.
  +Premere il tasto Scatto (8) per avviare il Time Lapse.
  +Una volta acquisiti i fotogrammi nella modalità Time Lapse, il microscopio HD MicroDirect® 1080p tornera alla modalità anteprima normale.

NOTA: Lora di SPEGNIMENTO AUTOMATICO deve essere impostata a un numero superiore rispetto a quella del Time Lapse. Consultare la sezione sulla FUNZIONE DI SPEGNIMENTO AUTOMATICO e assicurarsi di effettuare correttamente i calcoli.

D. QUALITA IMMAGINE

+Una volta all'interno della sezione Image Quality (Qualità immagine) del menu Settings (Impostazioni), scorrere utilizzando il tasto Giu (9) e selezionare una tra le seguenti: Fine (Buona), Normal (Normale) o Economy (Minima).
+La qualita dell'immagine determina il grado di compressione dell'imagine.
+ Una volta impostata la qualità dell'imagine, premere il tasto Scatto/OK (8) per confermare.

E. NITIDEZZA

• Qui è possibile regolare la nitidezza dell'imagine. Le opzioni sono Strong (Forte), Normal (Normale), Soft (Delicata).

F. ESPOZIONE (LUMINOSITA)

+Selezionare il valore target premendo il tasto Giu (9).
+ Confermare la scelta premendo il tasto Scatto/OK (8).

G. DATA

+Scegliere se ave la data stampata sull'immagine.

1. Off
2. Date only (Solo data)
3. Date/Time (Data/Ora)

H. DATA/ORA

(MENU PRINCIPALE 2)

+Selezionare il valore target premendo il tasto Giu (9).
+ Confermare la scelta premendo il tasto Scatto/OK (8).

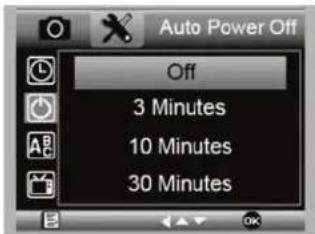

I. SPEGNIMENTO AUTOMATICO

• Qui è possibile impostare l'unità perché si spenga automaticamente in caso di inutilizzato. Le opzioni sono:

• OFF (predefinito)- Questa opzioneiene il dispositivo accesso fino allo spegnimento manuale.
  2.3 minutes- l'unità si spègne après 3 minuti di inutilizzo.

• 10 minutes- l'unità si spegne dopo 10 minuti di inutilizzo.
• 30 minutes- l'unità si spegne après 30 minut di inutilizzo.

J. LINGUA

• Qui è possible scegliere la lingua desiderata. Le opzioni sono:

• Inglese

7.Portoghese

1. Tedesco

8.Olandese

1. Spagnolo

2. Polacco

3. Russo

10.Giapponese

1. Italiano

2. Coreano

3. Francese

4. Cinese

K. FREQUENZA

• Qui è possibile selezionare la frequenza. Le opzioni sono:

1.50 Hz(predefinito) (Stati Uniti)

1. 60 Hz (gran parte degli altri Paesi)

NOTA: Ricerca il proprio Paese prima di impostare la frequenza Hz.

L. FORMATTAZIONE

+Qui e possibl e formattare la scheda MicroSD.

AVERTENZA: Durante la formattazione tutti i file e le informazioni presenti nella scheda MicroSD saranno eliminati.

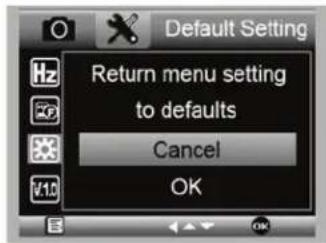

M. RIPRISTINO DELLE IMPOSTAZIONI PREDEFINITE

• Qui è possibile scegliere se ripristinare tutte le impostazioni del sistema a quello predefinite.

Per il manuale completingo con le impostazioni dettagliate e l'opzione di collegamento al PC consultare il CD/DVD ROM in dotazione per scaricare il manuale. Se non si dispone di unlettore CD/DVD ROM, visitare il site www.celestron.com efare clic su SUPPORT per scaricare il manuale.

5. CURA E MANUTENZIONE

Il microscopio HD Celestron MicroDirect 1080p è uno strumento ottico di precisione e delve essere sempre trattato con cura. Seguendo i consigli di seguito elencati il microscopio richiedera una manutenzione minima lungo il suo ciclo di vita.

• Riporre sempre il microscopio in un luogo pulito e asciutto.
• Non utilizzare mai il microscopio in luoghi in cui l'uso ne è limitato. Un uso non corretto può creare potenziali rischi di incidenti.

• Utilizzare il microscopio solo entro l'intervallo di temperatura compreso tra -5 e 50 °C (tra 23 e 120 °F). Cercare di proteggere il microscopio da sbalzi di temperatura in quanto si può creare della condensa all'interno del microscopio.

• Non cercare di accedere ai componenti interni del microscopio né di modificarlo in alcun modo. Solo tecnici autorizzati possono eseguire interventi di manutenzione o riparazione.

• Tenere il microscopio al riparo da acqua o altri liquidi. Non utilizzare il microscopio in presenza di pioggia o neve. L'umidità crea pericoli di incendio e scosse elettriche.
• Se la superficie del microscopio necessita di pulizia, utilizes un panno umido.

6. GARANZIA

Il microscopio HD Celestron MicroDirect® 1080p è coperto da due anni di garanzia limitata. Per informazioni dettagliate sulla gamma completa dei microscopi Celestron visitare il site web Celestron:

NOTE

CELESTRON

© 2020 Celestron • Tutti i diritti riservati celestron.com/pages/technical-support 2835 Columbia Street • Torrance, CA 9050

C F C RoHS

Note FCC: La presente applicacchiatura è stata testata ed è risultata conforme ai limiti imposti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono stati ideati per fornire un'aeguata protezione nei confronti di interfeere dannane in installationi residenziali. La presente applicacchiatura genera, utiliza e più irradiare energia in radio frequenza e, se non installata e utilizzata conformmente alle struzioni, più causare interfeere dannane alle radiocomunicazioni. Tuttavia, non esiste alcuna garanzia che l'interferenza non si verfichi in una particolare installmenta. Nel caso in cui la presente applicacchiatura causi interferenza dannane alla risicenza radio o tevisiva, il che potrebbe essere determinato dall'accessione e dello sperimento dell'apprecchiatura, l'ente è incoraggiato a tentare di corriggere l'interferenza mediante una o più delle misure seguienti:

• Orientare o posizionale nuovamente l'antenna di richezione.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiaatura a una presa su un circuito diverso da quello a cui e collegato il ricaveatore.

• Consultare il rivenditore o un technician radio/TV esperto per richiedere assistenza.

Qestto prodto e progtato per essere utilizzato da personi di eta uguale o superiore ai 14 anni. Il design del prodotto e le specifiche sono soggetti a modifiche sanza previa notifica.
