Tipo di prodotto	Microscopio digitale LCD
Marca	Celestron
Modello	PentaView
Ingrandimento	40x a 600x (fino a 2400x con zoom digitale 4x)
Obiettivi	4x, 10x, 20x, 40x, 60x (inclusi separatamente) - vetro acromatico
Schermo	LCD tattile TFT 4,3 pollici (109 mm), risoluzione 480x272 pixel, rotazione 180°
Fotocamera digitale	5 MP (sensore CMOS 1/2.5"), ingrandimento 10x in sostituzione dell'oculare
Tavolino	Meccanico 3,5" x 3,5" (88 mm x 88 mm) con pinza e movimenti X/Y
Illuminazione	Illuminatore integrato 6V/6W con rotella filtro (R/V/B) e diaframma (1, 3, 6 mm)
Messa a fuoco	Doppia: grossolana e fine
Memoria	Scheda SD 8 GB inclusa (circa 2200+ foto 5 MP)
Alimentazione	Adattatore CA 100-240 V 50/60 Hz (prese intercambiabili US/UK/EU/AU) o 4 batterie AA (non incluse, fino a 3 ore)
Peso	1,9 kg (67 oz)
Dimensioni	178 mm x 140 mm x 330 mm (7" x 5.5" x 13")
Connettività	USB 2.0, uscita AV/TV, scheda SD
Accessori inclusi	10 vetrini preparati, custodia rigida, copertura protettiva, adattatore CA, scheda SD 8 GB, cavo USB 2.0, cavo AV/TV, stilo tattile
Manutenzione e pulizia	Pulire le superfici esterne con un panno umido. Per le ottiche, utilizzare un soffiatore e un panno ottico. Non smontare le ottiche interne.
Sicurezza	Non utilizzare alla luce diretta del sole. Scollegare prima della pulizia. Maneggiare i vetrini con cautela.
Ricambi e riparabilità	Le ottiche interne devono essere riparate da un tecnico autorizzato. Gli obiettivi sono intercambiabili.
Informazioni generali	Microscopio digitale senza oculare, ideale per l'osservazione di vetrini, colture, fibre, ecc. Utilizzo interno/esterno.

Domande frequenti - PentaView CELESTRON

Come accendere il microscopio?

Premere il pulsante di alimentazione situato sul modulo LCD. Lo schermo mostra 'Celestron Digital Microscope' all'avvio.

Posso usare le batterie?

Sì, inserire 4 batterie AA (non incluse) nel vano sotto il microscopio. L'autonomia è di circa 3 ore.

Come cambiare l'obiettivo?

Ruotare la torretta per selezionare l'obiettivo desiderato (4x, 10x, 20x, 40x). Per il 60x, svitare prima un obiettivo esistente e avvitare il 60x. Abbassare sempre il tavolino prima di ruotare la torretta.

Perché l'immagine è sfocata?

Utilizzare le rotelle di messa a fuoco (grossolana e poi fine). Assicurarsi che il vetrino sia ben posizionato e che l'illuminatore sia acceso. Iniziare sempre con l'obiettivo 4x.

Come scattare una foto?

In modalità foto, premere l'icona dell'otturatore sullo schermo tattile. Le foto vengono salvate sulla scheda SD.

Come usare lo zoom digitale?

Toccare le icone '+' e '-' sul lato destro dello schermo per zoomare da 1x a 4x. Questo aumenta l'ingrandimento senza cambiare obiettivo.

Cosa fare se lo schermo tattile non risponde?

Spegnere e riaccendere il microscopio. Se il problema persiste, verificare che la scheda SD sia inserita correttamente e che lo schermo sia pulito.

Come pulire le lenti?

Utilizzare un soffiatore per rimuovere la polvere, poi un panno ottico con un detergente per lenti. Non strofinare in cerchio per evitare graffi.

Posso visualizzare l'immagine su un televisore?

Sì, collegare il cavo AV/TV in dotazione alla presa del microscopio e all'ingresso AV del televisore. Impostare la modalità TV OUT nelle impostazioni.

Come trasferire le foto su un computer?

Utilizzare il cavo USB 2.0 in dotazione: collegare l'estremità piccola al microscopio e quella grande al PC. Il microscopio appare come un dispositivo di archiviazione. È anche possibile rimuovere la scheda SD e inserirla in un lettore.

MANUALE UTENTE PentaView CELESTRON

Grazie per aver acquistato il Microscopio digitale LCD PentaView ^™ di Celestron con un monitor touchscreen da 4,3". Il microscopio è uno strumento ottico di precisione, realizzato con materiali di altissima qualità per garantirne lunga durata. È progettato per dare all'utente un divertimento perenne con manutenzione minima.

Prima di tentare di utilizzare il microscopio, leggere completamente le presenti istruzioni per familiarizzare con le funzioni e operazioni del microscopio al fine di massimizzare il proprio divertimento e utilizzo. Fare riferimento al diagramma del microscopio per posizionare le parti discusse nel presente manuale.

Il presente microscopio fornisce alte potenze da 40x fino a 600x (fino a 2400x con zoom digitale). Il presente microscopio è principalmente indicato per esaminare vetrini di lieviti e muffe, culture, parti di piante e animali, fibre, batteri, ecc.

Il Microscopio Digitale LCD PentaView ^® di Celestron non utilizza oculari utilizzati solitamente nei microscopi tradizionali. Si potranno vedere campioni o oggetti sullo schermo LCD di facile visualizzazione e sarà inoltre possibile condividere le immagini con altri. Inoltre, è possibile scattare istantanee o brevi video con la fotocamera digitale integrata. E ancora, sarà possibile visualizzare tali file multimediali sulla maggior parte degli schermi TV con il cavo AV/TV.

Le sezioni finali del presente manuale forniscono suggerimenti semplici di cura, manutenzione e risoluzione dei problemi da seguire per assicurarsi che il microscopio funzioni per anni con prestazioni, uso e divertimento di qualità.

Fig 1

CARATTERISTICHE

• Fotocamera Digitale – integrata
• Lenti obiettivo 4x
• Lenti obiettivo 10x
• Lenti obiettivo 20x

• Lenti obiettivo 40x
• Lenti obiettivo 60x (incluso separatamente)
• Monitor LCD Touch

• Illuminatori
• Rotella del filtro/Diaframma – 6 posizioni
  • Vano scheda SD

ACCESSORI INCLUSI

• 10 vetrini preparati
- Custodia rigida
• Copri-polvere

• Adattatore AC
• Scheda SD da 8GB
  • Cavo USB 2.0

• Cavo USB 2.0 AV / TV
- Pennino

SPECIFICHE

Tavolino portaoggetti	Tavolino portaoggetti meccanico da 3,5" x 3,5" (88 mm x 88 mm)
Fotocamera digitale	5 MP 1/2.5" CMOS; Ingrandimento a 10x al posto di un oculare
Monitor LCD Touch screen LCD TFT da 109 mm (4,3 pollici) con zoom digitale 4x – Schermo TFT digitale touchRisoluzione – 480 x 272 pixel
Focheggiatore Doppio – Approssimativo/di precisione
Obiettivi Acromatico, in vetro – 4x, 10x, 20x, 40x e 60x
Memoria Scheda SD di memoria da 8GB (circa 2200+ istantanee @ 5mp)
Rotazione LCD 180° – 90° sinistra / 90° destra
Rotella del filtro(predefinito)	Rosso/verde/blu/foro da 1 mm/foro da 3 mm/ foro da 6 mm
Revolver Quadruplo con arresto a scatto
Illuminatori	Integrati elettrici – LED da 6 Volt e 6 Watt
Condensatore	N.A. 0.65
Adattatore AC	Ingresso universale da 100 a 240 Volt 50/60HZ
Batterie	Fornite dall'utente 4AA – (opzionale, fino a 3 ore di utilizzo)
Peso/Dimensioni	67 oz/1,9 Kg 7,0" (178 mm) x 5,5" (140 mm) x 13,0" (330 mm)

TABELLA DEGLI INGRANDIMENTI (POTENZA)

Utilizzare la seguente tabella per determinare l'ingrandimento delle diverse lenti obiettivo in combinazione con il microscopio utilizzando la modalità normale dell'immagine digitale sullo schermo LCD e utilizzando la funzionalità dello zoom digitale.

Lenti obiettivo	4x	10x	20x	40x	60x
Immagine digitale	40x	100x	200x	400x	600x
Massimo con funzionalità zoom digitale da 4x	160x	400x	800x	1600x	2400x

DISTANZA DI LAVORO

Objective Lens	4x	10x	20x	40x	60x
Working Distance (mm) - est.	35.3	7.8	1.9	0.7	0.2

PENNINO

È possibile tenere il pennino a portata di mano posizionandolo nel connettore dietro al tasto di accensione/spegnimento.

CONFIGURAZIONE DEL MICROSCOPIO

1. Rimuovere con attenzione il microscopio e gli altri componenti dalla scatola e disporli su un tavolo, banco o qualsiasi altra superficie piana.
2. Rimuovere la copertura di plastica dal microscopio.
3. Collegare il piccolo cavo dall'adattatore AC alla presa sul retro della base (vedere Figura 2).
4. Inserire lo spinotto necessario (vedere la nota qui di seguito) nell'adattatore AC e quindi collegare l'adattatore alla fonte di alimentazione adeguata.

NOTA: L'adattatore AC in dotazione con il presente microscopio dispone di un sistema di spine intercambiabili che possono funzionare negli Stati Uniti, Regno Unito, Europa, Australia e molte altri paesi del mondo.

È possibile cambiare con facilità le spine secondo le proprie esigenze nei seguenti modi:

A. You may have one of two different types of adapters. One is shown in Figure 3A and another one is somewhat similar shown in Figure 3B. Each has a different means of changing plugs.
B. Per il tipo rappresentato in Figura 3A, spingere verso il basso il piccolo tasto con la scritta "PUSH" ("SPINGERE") e tenerlo premuto mentre si tengono allo stesso tempo i poli della spina; ruotarla leggermente in senso anti-orario e tirare per rimuoverla. Quindi togliere le dita dal tasto "PUSH" ("SPINGERE").

Prendere il tipo di spina desiderato e centrarlo sull'adattatore AC; ruotarlo fino a che si incastrerà nell'apertura. Quindi, ruotarlo in senso orario fino a udire un clic che farà capire che la spina è stata installata correttamente.

C. Per il tipo rappresentato in Figura 3B, tirare la spina verso l'alto ed estrarla mentre si tiene la base dell'adattatore AC e la spina quindi sarà rimossa. Prendere il tipo di spina che si desidera utilizzare e allineare i due fori posti sulla parte inferiore della spina con i due pin dell'adattatore AC. Quindi, spingere la spina nell'adattatore AC e il processo sarà completato.

Funzionamento della batteria – È possibile utilizzare il microscopio senza l'ausilio della corrente AC se lo si desidera. Ciò dà all'utente la libertà di utilizzare il microscopio all'esterno o all'interno nel posto che si desidera. Il funzionamento della batteria richiedere 4 batterie di tipo AA (non in dotazione). Aprire il vano della batteria posto sulla parte inferiore del microscopio e inserire le batterie in base alla polarità indicata nel compartimento delle batterie (Figura 4). Una volta installate le batterie, chiudere il vano. La durata della batteria è normalmente di tre or

Il PentaView ^™ è fornito in dotazione con una scheda SD da 8GB che è possibile utilizzare per acquisire immagini (istantee o video). Le schede SD sono inserite nel vano della scheda SD posto sul monitor LCD (Figura 1).

FUNZINOAMENTO DEL MICROSCOPIO

Prima di osservare i campioni, è necessario accendere lo schermo LCD, accendere l'illuminazione adeguata e comprendere le modalità di utilizzo del tavolino portaoggetti meccanico, quindi si sarà pronti per cominciare l'osservazione. Rimuovere la pellicola protettiva dallo schermo LCD.

MODULO LCD

Il presente microscopio digitale è diverso dai microscopi tradizionali. Invece di utilizzare oculare per l'osservazione di campioni, come avviene nei microscopi tradizionali, il monitor LCD sostituisce gli oculari in modo che sia possibile osservare | campioni sullo schermo oppure condividere l'osservazione con altre persone. Per cominciare a visualizzare i campioni con il microscopio, è necessario accendere il monitor LCD spingendo il tasto di alimentazione (vedere Figura 1), quindi apparirà sullo schermo il messaggio "Microscopio Digitale Celestron". Quelle sopradscritte sono tutte le operazioni necessario per utilizzare lo schermo LCD per l'osservazione di campioni. Le funzioni dello schermo touch sul Modulo LCD sono principalmente utilizzate per scattare immagini (istantanee e video) e per eseguire altre funzioni e saranno descritte più avanti nel presente manuale.

ILLUMINAZIONE

1. Per accendere l'illuminatore e regolarne la luminosità, ruotare l'interruttore di regolazione dell'illuminatore situato sulla base del microscopio (Fig.5)
2. L'illuminatore (Figura 1) è utilizzato principalmente per vetrini, dove la luce passa attraverso il foro posto sul tavolino portaoggetti e attraversa il vetrino.

REGOLAZIONE DELLA LUCE

I campioni di diverse dimensioni, spessore e variazioni di colore richiederanno diversi livelli di illuminazione. Normalmente, la

luminosità si regola ruotando le manopole mostrate nella Figura 5. Un altro modo per regolare la luminosità è quello di modificare la funzione EV sullo schermo touch. La Funzione EV (valore di esposizione) aumenta o diminuisce il livello di luminosità utilizzando il tasto (+) o (-) sullo schermo.

Durante la visualizzazione di un campione di colore scuro, potrebbe essere necessario incrementare la luce per rendere visibili certe caratteristiche o dettagli. Ciò si ottiene semplicemente aumentando la luminosità dell'illuminatore ruotando completamente il comando della luminosità alla sua massima impostazione.

Un'illuminazione ottimale sarà trovata sperimentando le regolazioni, in quanto ciascun campione potrebbe richiedere illuminazioni leggermente diverse, nonché anche lo stesso campione visto con potenze diverse.

VISUALIZZAZIONE DI UN CAMPIONE

Lo strumento è dotato di un tavolino portaoggetti meccanico con pinze ferma oggetti e manopole direzionali (vedere Figura 7).

1. Utilizzare la leva per aprire il braccio di fissaggio della pinza ferma oggetti del tavolino.
2. Posizionare un vetrino (1" x 3" o 25,4 mm x 76,2 mm di dimensione) all'interno del supporto e chiudere gentilmente il braccio di fissaggio sul vetrino.
3. Utilizzare le manopole di spostamento (Figura 6) del tavolino portaoggetti per posizionare il vetrino sull'apertura del tavolino stesso. La manopola posteriore di movimento del tavolino sposta l'asse X (in avanti e indietro) mentre la manopola frontale di movimento del tavolino sposta l'asse Y (da lato a lato). Per i principianti, sarà necessario del tempo per abituarsi ai movimenti e, presto, si sarà in grado di centrare gli oggetti con facilità.

NOTA: Una scala a nonio posta su entrambi gli assi consente la tracciatura esatta e la replica di un oggetto nel campo di visualizzazione cui l'utente potrebbe voler tornare.

1. Utilizzare il revolver obiettivo (Figura 1) per ruotare le lenti obiettivo (Figura 1) fino a quando le lenti obiettivo 4x saranno direttamente sopra il campione. Cominciare sempre con l'obiettivo a potenza minore (4x per il presente microscopio), il quale fornisce una potenza 40 e continuare gradatamente con le potenze superiori. Alla potenza 40 si otterrà il campo di visualizzazione più ampio e l'immagine più luminosa.

2. Guardare lo schermo LCD mentre si ruotano le manopole di messa a fuoco (Figure 1 e 6) fino a che il campione sarà ben visibile. Potrebbe essere necessario regolare leggermente le manopole di movimento del tavolino portaoggetti (Figura 6) per centrare il campione nel campo di visualizzazione. La manopola di messa a fuoco più grande riguarda la messa a fuoco approssimativa mentre quella più piccola riguarda la messa a fuoco precisa (esatta).

3. Con le lenti obiettivo a 4x, è inoltre possibile variare la potenza in qualsiasi posizione nell'intervallo da 40x a 160x utilizzando lo zoom digitale. Per utilizzare lo zoom digitale, toccare le icone sul lato destro dello schermo per aumentare o diminuire la potenza da 1x a 4x.

4. Per potenze più elevate, sarà necessario ruotare il revolver dell'obiettivo in posizione 10x e 20x e all'obiettivo 40x per la massima potenza. Sarà necessario effettuare nuovamente la messa a fuoco durante il cambiamento della potenza delle lenti obiettivo. Durante l'utilizzo di una qualsiasi di queste lenti obiettivo sarà inoltre possibile aumentare la potenza utilizzando lo zoom digitale. Notare che l'utilizzo delle lenti obiettivo con una potenza più elevata produrrà immagini più nitide rispetto a lenti obiettivo a una potenza più bassa utilizzate in combinazione con lo zoom digitale per lo stesso ingrandimento.

5. Il microscopio include un obiettivo 60x confezionato separatamente. L'obiettivo 60x ti consente la massima potenza disponibile. Quando i dettagli del campione richiedono una potenza estrema, è possibile installare l'obiettivo 60x sostituendo qualsiasi obiettivo esistente. Ruotare l'anello zigrinato nella parte superiore dell'obiettivo che si desidera sostituire in senso antiorario fino a quando non fuoriesce. Quindi, installare l'obiettivo 60x ruotandolo in senso orario fino a serrarlo.

NOTA: Durante la sostituzione delle lenti obiettivo, abbassare il tavolino portaoggetti alla posizione più bassa in modo da non urtare nulla durante la rotazione. Inoltre, alle potenze più elevate, prestare attenzione mentre si alza il tavolino portaoggetti in prossimità delle lenti obiettivo in modo da non urtare il vetrino (o altri oggetti) e causarne il danneggiamento.

UTILIZZO DEI FILTRI E DEL DIAFRAMMA

Normalmente, la maggior parte delle visualizzazioni o delle immagini sono visualizzate senza filtri colorati e prima di utilizzare il microscopio assicurarsi che non vi sia filtri nel percorso ottico. Tuttavia, per mettere in evidenza diversi livelli di dettaglio, sperimentare cambiando il colore della luce inferiore del campione, specialmente per campioni molto trasparenti e luminosi. Per cambiare il colore dell'illuminazione, ruotare la rotella (Figura 8) fino al colore desiderato - Rosso (R), Verde (V), Blu (B). Ciascun colore sarà centrato all'udire/percepire un debole clic di arresto. Potrebbe essere necessario effettuare nuovamente la messa a fuoco regolando leggermente la relativa manopola (Figura 1) per una visualizzazione migliore. Potrebbe essere necessario sperimentare ciascun colore per osservarne i risultati.

Diaframma – all'interno della rotella vi sono fori con tre aperture di diametro, 1 mm, 3 mm e 6 mm, le quali limitano la quantità di luce che arriva al campione. Questi fori sono parte del diaframma che consente di cambiare la dimensione del foro di apertura al fine di massimizzare il contrasto, la luminosità, ecc.

L'impostazione predefinita è per il foro a 6 mm il quale può essere utilizzato per la maggior parte delle osservazioni. È possibile guardare sotto il tavolino portaoggetti (vedere Figura 9) per assicurarsi che sia in uso l'impostazione adeguata che si desidera.

ROTAZIONE DELLO SCHERMO LCD

È possibile ruotare la posizione di visualizzazione dello schermo LCD di 108° - 90° a destra e di 90° a sinistra. È possibile visualizzare qualsiasi posizione scelta nell'arco della rotazione di 180°. La presente funzione consente di condividere le immagini con altre persone senza spostare l'intero microscopio. Per spostare lo schermo LCD, tenere la parte superiore del braccio (vedere Figura 1) con una mano, quindi tenere il modulo LCD con l'altra mano e spostarlo nella posizione desiderata. È possibile regolare la tensione della rotazione del monitor serrando/allentando le viti di regolazione come mostrato in Figura 1. È sempre meglio che la tensione sia serrata in modo che il monitor sia rigido. Accendere lo schermo LCD e sarà quindi possibile utilizzare il microscopio per la visualizzazione di campioni e, in caso di eventuali problemi, consultare la sezione relativa alla risoluzione dei problemi.

CAVO AV/TV

Per visualizzare campioni o immagini in uno schermo di format più grande, collegare un'estremità del cavo AV/TV nel connettore (vedere Figura 1) e l'altra estremità nella presa del monitor (se il monitor dispone di una presa idonea al presente scopo).

È possibile scattare istantanee o registrare un breve video con il microscopio grazie alla fotocamera digitale integrata. Con la scheda di memoria SD, non è necessario utilizzare un PC o qualsiasi altro dispositivo per l'imaging. Il trasferimento di immagini al proprio PC per il salvataggio o la stampa delle stesse è semplice e sarà descritto in dettaglio più avanti nel presente manuale.

NOTA: Se si stanno per scattare delle immagini, non collegare il cavo USB al proprio PC in quanto l'apparecchiatura potrebbe subire dei danni. Il cavo USB non deve mai essere utilizzato per scattare immagini.

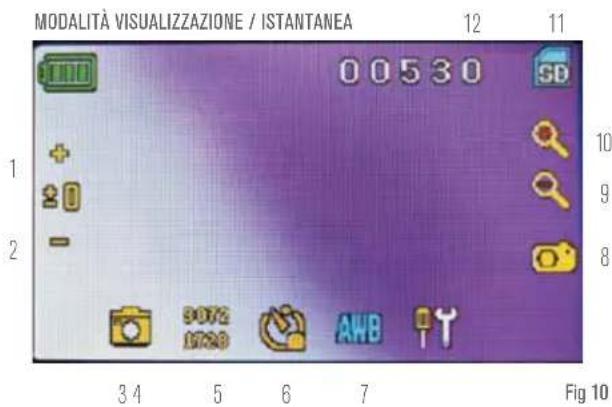

IMPOSTAZIONI E INFORMAZIONI PER LA FOTOCAMERA DIGITALE E LO SCHERMO TOUCH

Le icone dello schermo touch e le loro funzioni sono piuttosto semplici da utilizzare e intuitive. Qui di seguito sarà descritto l'uso generale delle icone. Normalmente con lo schermo touch si utilizzano le dita, ma è inoltre possibile utilizzare il pennino in dotazione. Lo schermo touch dispone di varie funzioni e scelte all'interno delle funzioni stesse. Dall'immagine alla sinistra si troveranno le seguenti dodici icone mentre si è in modalità visualizzazione/istantanea!

NOTA: Dopo aver spento lo schermo LCD, la maggior parte delle impostazioni ritorneranno ai valori predefiniti.

1. Aumento della funzione EV
2. Diminuzione della funzione EV
3. Modalità di selezione
4. Impostazioni dei pixel
5. Selezione istantanea
6. Effetti speciali del colore

7Impostazioni
8. Tasto otturatore - scattare istantanee
9-10. Indicatore dello Zoom Digitale
11.Memoria della scheda SD
12. Istantanee rimanenti

Icona delle Impostazioni (7)

Data e ora - anno, mese, data e ora

Lingua - scegliere tra Cinese (semplificato e tradizionale), Inglese, Francese, Tedesco, Italiano, Giapponese, Coreano, Portoghese, Russo e Spagnolo

Segnali acustici – segnale acustico in corrispondenza del tocco dello schermo oppure è anche possibile disattivare tale funzionalità

Impostazioni predefinite di fabbrica – ripristina tutto alle impostazioni di fabbrica

FORMAT - Formattare la scheda SD

TV OUT - Imposta l'unità per inviare il segnale al monitor esterno

Icone delle impostazioni dei pixel (4)

Toccare leggermente l'icona per modificare l'impostazione dei pixel da 640x360, 1920x1080, 2048x1152, 2560x1440, 3072x1728 e

3648x2048. 3072x1728 è la risoluzione del sensore e 3648x2048 fornisce la maggiore risoluzione mediante interpolazione.

Selezione dell'istantanea (5)

Normale è uno scatto singolo ma è possibile impostare scatti a tempo.

MODALITÀ VIDEO

Per registrare video, è necessario prima modificare l'impostazione "video". Le icone

su questa immagine (Figura 11) funzionano allo stesso modo della modalità istantanee ad eccezione di quanto segue:

3 Toccare per andare alla modalità visualizzazione
4 Impostare la dimensione dei pixel a 640x360 (la risoluzione maggiore per i video) toccando lo schermo. In entrambe le risoluzioni (elevata 640x360 o bassa QVGA), la specifica per i fotogrammi è 20 fps.
8 Registrare un video – toccare per cominciare la registrazione del video e toccare nuovamente per interromperla.
12 Tempo di registrazione rimanente

RIPRODUZIONE DELLE ISTANTANEE E DEI VIDEO

Dalla modalità Video toccare l'icona video nella parte inferiore sinistra dello schermo per andare alla modalità riproduzione. In questa modalità è possibile riprodurre le istantanee e i video registrati. Toccare semplicemente le frecce e toccare/scorrere lo schermo per navigare e visualizzare i video, le istantanee ed eliminarle se lo si desidera.

NOTA: L'inserimento o la rimozione di una scheda SD mentre lo schermo LCD è acceso potrebbe causare lo spegnimento dello stesso e/o provocare danni alla scheda SD.

TRASFERIMENTO DELLE IMMAGINI

Per trasferire le immagini su un PC o MAC, è necessario disporre di una porta USB sul PC e di un programma per visualizzare istantanee e/o video.

NOTA: Non scollegare il cavo USB durante il trasferimento di immagini oppure potrebbero verificarsi dei danni.

1. È possibile trasferire immagini dalla scheda SD al PC utilizzando il cavo USB in dotazione. L'estremità del cavo con il piccolo connettore va inserito nel monitor LCD (Vedere Figura 1) mentre l'estremità più grande va inserita nel PC. Se i connettori sono stati collegati correttamente, lo schermo del microscopio visualizzerà il messaggio "MSDC" o un dato simile.

Il PC riconoscerà automaticamente il nuovo hardware. Quindi, sarà necessario scegliere il programma nel proprio PC cui si desidera trasferire le immagini.

1. È possibile estrarre la scheda SD e usare lo slot della scheda SD sul PC (se disponibile) anche per trasferire immagini. In entrambi i processi il PC richiederà su quale programma si desidera trasferire le immagini.

RISOLUZIONE DEI PROBLEMI

Se non si ottiene alcuna immagine da visualizzare sullo schermo LCD, vi sono alcune cose da controllare:

1. Assicurarsi che l'adattatore AC sia collegato a una fonte di alimentazione AC e collegato al microscopio saldamente e correttamente.
2. Assicurarsi che gli illuminatori siano accesi con la regolazione massima di luminosità.
3. Assicurarsi che le lenti obiettivo scelte siano impostate correttamente e siano nella posizione corretta.
4. Assicurarsi che il diaframma (rotella del filtro) sia impostata correttamente e scattata in posizione in modo che la luce passi

Eliminazione di tutte le istantanee/immagini video

Per eliminare tutte le immagini utilizzare la funzione di formattazione della memoria: Impostazioni / Memoria / Formatta e scegliere la scheda SD o la memoria Flash.

correttamente: la posizione normale è 6 (foro da 6 mm) per la maggior parte delle applicazioni.

1. Assicurarsi che il vetrino sia inserito correttamente nelle pinze del tavolino portaoggetti meccanico e sia adeguatamente centrato.
2. Assicurarsi che la scheda SD sia inserita correttamente. In caso non siano visualizzate le icone, rimuoverla e inserirla nuovamente.
3. Le icone dello schermo touch non funzionano correttamente. Spegnere e riaccendere.

CURA, MANUTENZIONE E GARANZIA

Il microscopio Celestron è uno strumento ottico di precisione e deve essere sempre trattato con cura. Seguire i presenti suggerimenti di cura e manutenzione e il microscopio avrà bisogno di poca manutenzione per tutta la sua durata.

• Una volta completato l'utilizzo del microscopio, rimuovere eventuali campioni rimasti sul tavolino portaoggetti.
• Spegnere gli interruttori dell'illuminatore.
• Spegnere il monitor LCD: spingere il tasto di accensione/spegnimento fino alla comparsa del messaggio "Spegnimento in corso".
• Scollegare il cavo di alimentazione.
• Posizionare sempre la borsa di plastic o il copri-polvere sul microscopio quando lo stesso non è in uso oppure durante la sua conservazione per mantenerlo pulito.
• Conservare il microscopio in un luogo asciutto e pulito.
• Prestare molta attenzione in caso di utilizzo del microscopio alla luce diretta del sole per evitare danni al microscopio o agli occhi.
• Durante lo spostamento del microscopio, trasportarlo per il "braccio" con una mano e non per la manopola del focheggiatore, per il monitor LCD, ecc. Quindi, mettere l'altra

mano sotto alla base per il supporto.

• Pulire le superfici esterne (metalliche e di plastica) con un panno umido.
• Scollegare sempre qualsiasi cavo prima della pulizia.
• Mai pulire le superfici ottiche con asciugamani di stoffa o carta in quando potrebbero graffiare con facilità le superfici ottiche.
• Per pulire le superfici ottiche usare un phon o un pennello in setole di cammello.
• Per pulire le impronte digitali dalle superfici ottiche, utilizzare un detergente per lenti e il panno per lenti disponibile nella maggior parte di negozi che vendono articoli fotografici e, durante la pulizia, non strofinare in senso circolare, in quanto ciò potrebbe provocare riflessi o graffi.
• Mai smontare o pulire le superfici ottiche interne. Ciò deve essere effettuato da tecnici qualificati presso la fabbrica o strutture di assistenza autorizzate.
• Prestare la massima cura durante la manipolazione dei vetrini, in quanto i bordi possono essere taglienti.

CELESTRON®

PentaView™

LCD DIGITAL MICROSCOPE
