MANUALE UTENTE 44320 CELESTRON

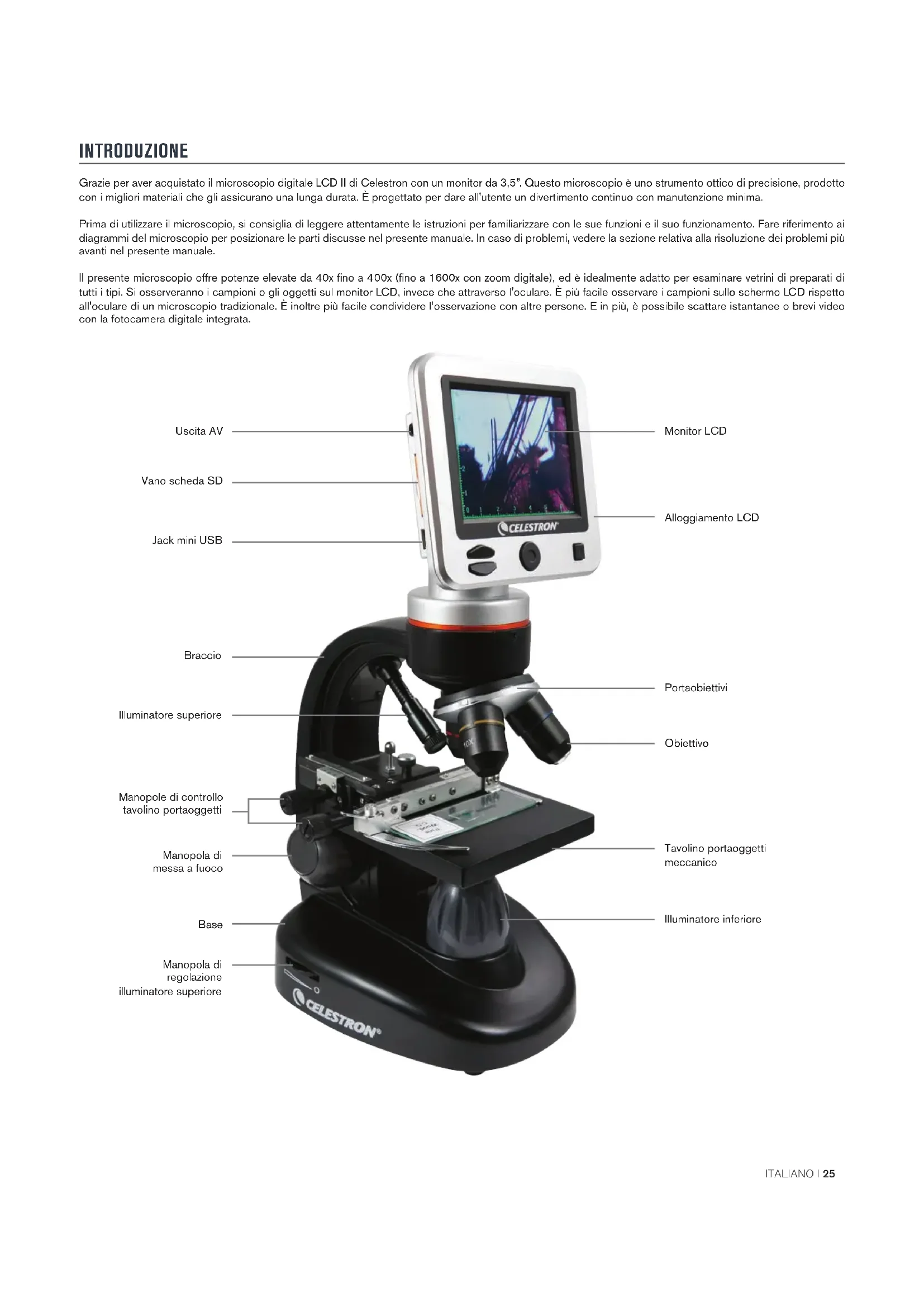

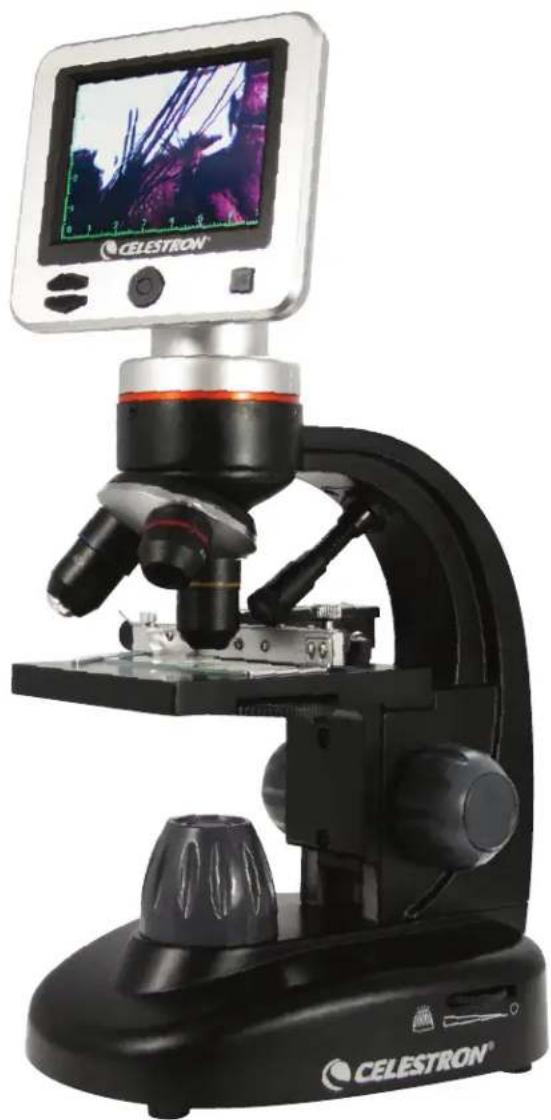

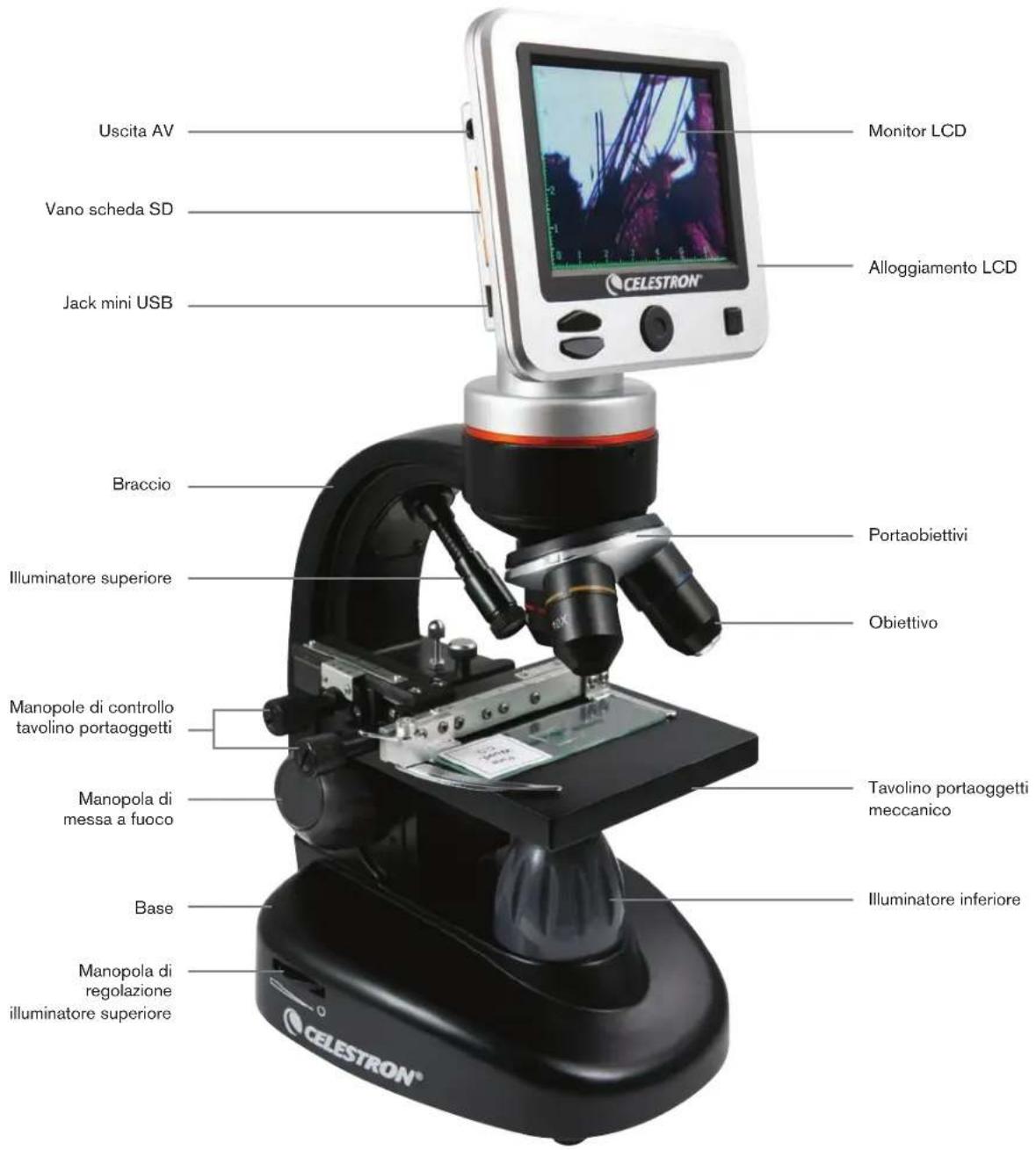

ITALIANOITALIANO I 25 Grazie per aver acquistato il microscopio digitale LCD II di Celestron con un monitor da 3,5”. Questo microscopio è uno strumento ottico di precisione, prodotto con i migliori materiali che gli assicurano una lunga durata. È progettato per dare all'utente un divertimento continuo con manutenzione minima. Prima di utilizzare il microscopio, si consiglia di leggere attentamente le istruzioni per familiarizzare con le sue funzioni e il suo funzionamento. Fare riferimento ai diagrammi del microscopio per posizionare le parti discusse nel presente manuale. In caso di problemi, vedere la sezione relativa alla risoluzione dei problemi più avanti nel presente manuale. Il presente microscopio offre potenze elevate da 40x fino a 400x (fino a 1600x con zoom digitale), ed è idealmente adatto per esaminare vetrini di preparati di tutti i tipi. Si osserveranno i campioni o gli oggetti sul monitor LCD, invece che attraverso l'oculare. È più facile osservare i campioni sullo schermo LCD rispetto all'oculare di un microscopio tradizionale. È inoltre più facile condividere l'osservazione con altre persone. E in più, è possibile scattare istantanee o brevi video con la fotocamera digitale integrata. Uscita AV Vano scheda SD Jack mini USB Illuminatore superiore Braccio Manopole di controllo tavolino portaoggetti Manopola di messa a fuoco Manopola di regolazione illuminatore superiore Base Illuminatore inferiore Tavolino portaoggetti meccanico Obiettivo Portaobiettivi Alloggiamento LCD Monitor LCD INTRODUZIONEITALIANO I 26 Fig. 3

1. Rimuovere la custodia di trasporto dalla confezione di spedizione.

2. Aprire la custodia e rimuovere con cautela il microscopio e gli altri componenti e

disporli su una superficie piana.

3. Inserire la spina cilindrica all’estremità dell’adattatore CA nella presa sul retro

del microscopio (Figura 1) e quindi collegare l’altra estremità dell’adattatore CA in una presa di corrente adeguata come mostrato nella Figura 2. Nota: La spina dell’adattatore CA è intercambiabile per essere utilizzata in tutto il mondo. È possibile scegliere tra spine per Stati Uniti, Regno Unito o Europa. A. Per cambiare la spina, spingere verso il basso e tenere premuto il piccolo pulsante di rilascio (cerchiato nella Figura 3). Afferrare le punte della spina con la mano libera e ruotare la testa della spina in senso antiorario di 90° per estrarla. Invertire la procedura con la testa della spina scelta. Quando la nuova testa della spina è in posizione, si sentirà un clic. FUNZIONAMENTO DELLA BATTERIA — È possibile utilizzare il microscopio senza l’ausilio della corrente CA se lo si desidera. Ciò consente di utilizzare il microscopio all’esterno o all’interno, ovunque si desidera. Sono necessarie 4 batterie AA (fornite dall'utente). Aprire lo sportello della batteria sul fondo del microscopio e inserire le batterie in base alla polarità mostrata nel vano batterie. Dopo l'installazione delle batterie, chiudere lo sportello della batteria. La durata delle batterie è solitamente di tre ore. Tavolino portaoggetti meccanico 3,5” x 3,5” (88 mm x 88 mm) Fotocamera digitale CMOS da 5 MP; ingrandimento a 10x al posto di un oculare; array di pixel 3072 x 1728 Monitor LCD 3,5” con zoom digitale 4x – display TFT digitale ad alta definizione Risoluzione – 320 x 240 pixel, rapporto di contrasto – 350, Colore Supporto – 262K colori, luminosità/luminanza – 400cd/m2 Focheggiatore Movimento singolo regolare Memoria Vano per scheda SD, supporta schede fino a 32GB – scheda SD da 2GB in dotazione (1.250 istantanee a 5MP, 40 minuti di video su SD) Cavo USB Lunghezza 1,5 m, USB 2.0 Rotella filtri 6 posizioni- rosso, blu, verde e apertura DIA da 1, 3, 6 mm Portaobiettivi 3 posizioni con arresto clic Illuminazione LED regolabili integrati, superiore e inferiore Condensatore N.D. 0,65 Adattatore CA Ingresso universale da 100 a 240 Volt 50/60 HZ Peso/Dimensioni 56,44 oz/1600 g Batterie 4AA (fornite dall'utente - fino a 3 ore di utilizzo) Utilizzare la seguente tabella per determinare le combinazioni di potenza di ingrandimento che è possibile raggiungere con il Microscopio digitale LCD II. OBIETTIVO 4x 10x 40x Ingrandimento dell’immagine sullo schermo 40x 100x 400x Massimo, utilizzando la funzionalità zoom digitale 4x 160x 400x 1600x Fig. 2 Fig. 1

• Fotocamera digitale integrata 5MP

• Schermo LCD a colori da 3,5”

• Illuminatori superiore e inferiore regolabili

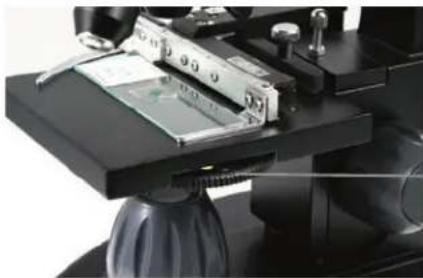

• Rotella dei filtri integrata 6 posizioni

• Copertura antipolvere

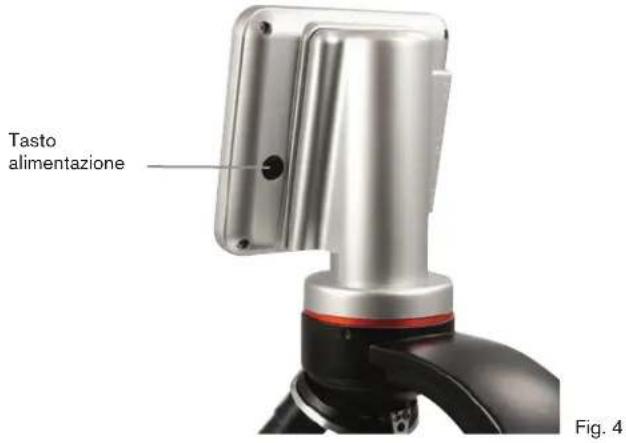

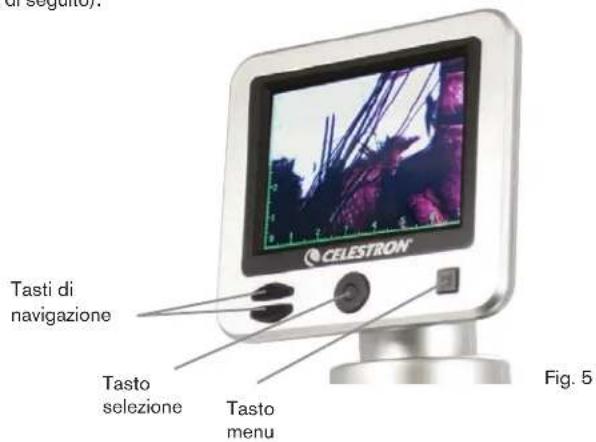

Accendere il microscopio tenendo premuto il tasto POWER (ALIMENTAZIONE) sul retro dell’alloggiamento LCD, come mostrato in Figura 4. Quando appare il logo Celestron, è possibile rilasciare il tasto POWER. Monitor LCD Lo schermo LCD del microscopio sostituisce l'oculare tradizionale, migliorando l'esperienza dell'utente. Ciò che si osserva viene mostrato sullo schermo per un'agevole visione, riducendo lo sforzo agli occhi e consentendo di condividere la visione con altri. L’interfaccia è semplice. Sono presenti 3 tasti principali (come mostrato nella Figura 5 qui di seguito): Tasto MENU - Tenere premuto per accedere al menu impostazioni - Premere una volta per passare dalla modalità fotocamera a quella video - Nel menu IMPOSTAZIONI, diventa il tasto INDIETRO Tasto SELEZIONE - Effettua la selezione nel menu IMPOSTAZIONI - ATTIVA le istantanee - AVVIA e INTERROMPE i video Tasti di NAVIGAZIONE - Tasto freccia SU - Tasto freccia GIÙ - Nella finestra PRINCIPALE, diventa il comando dello zoom digitale Tasto alimentazione Fig. 4 Fig. 5 Tasti di navigazione Tasto selezione Tasto menu

UTILIZZO DEL MICROSCOPIO

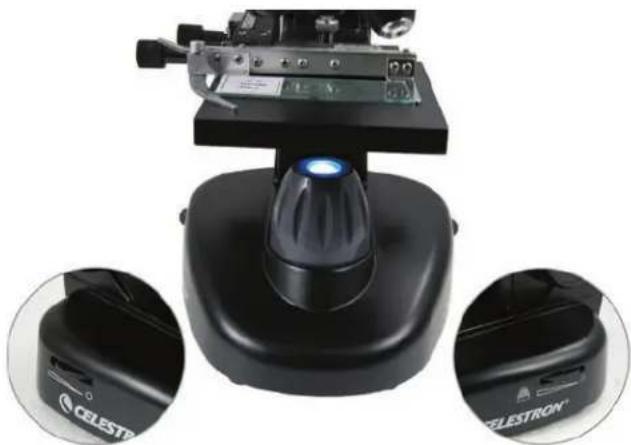

Una corretta illuminazione è la chiave per garantire un’immagine di qualità. Il microscopio digitale è dotato di un illuminatore SUPERIORE e INFERIORE regolabili. Ciascun illuminatore presenta una rotella di regolazione posta a lato della base (vedere Figura 6). Il microscopio digitale LCD II è progettato per lavorare con campioni su vetrini. Si utilizzerà principalmente l'illuminatore INFERIORE. Esso funziona emanando la luce verso l’alto attraverso un foro sul tavolino e attraverso il vetrino. L’illuminatore SUPERIORE può essere utilizzato assieme all’illuminatore INFERIORE quando il vetrino è più spesso del normale. L'ingrandimento minimo del microscopio digitale LCD II è 40x. Sebbene non sia ideale, l'ingrandimento 40x può essere utilizzato per osservare oggetti in 3D, quali monete o carta. ILLUMINAZIONEITALIANO I 28 Regolazione digitale della luce Il microscopio digitale LCD regola la luce digitalmente mediante la regolazione EV (valore di esposizione), in modo analogo a una fotocamera digitale. Tenere premuto il tasto MENU per accedere al menu IMPOSTAZIONI. Scorrere la scheda ESPOSIZIONE e premere SELEZIONE. Nella finestra ESPOSIZIONE, regolare l’ESPOSIZIONE verso l’ALTO (più luminoso) o verso il BASSO (più scuro) utilizzando i tasti di NAVIGAZIONE (vedere Figura 7). Suggerimento: L’osservazione di campioni di colore molto scuro diminuisce la quantità di luce che passa attraverso il campione dall’illuminatore INFERIORE. Per correggere questo aspetto, è necessario aumentare l’impostazione di esposizione selezionando l'impostazione più elevata degli illuminatori. Osservazione di un campione Il microscopio digitale è dotato di un tavolino meccanico con manopole di regolazione e una pinza di sostegno a leva con regolazione automatica (vedere la Figura 8 di seguito).

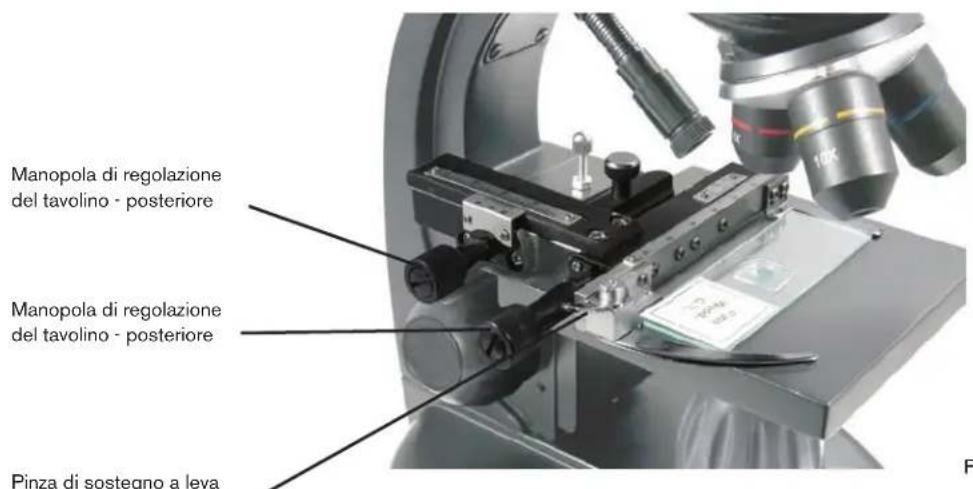

1. Utilizzare il braccio sulla pinza di sostegno a leva con regolazione automatica per aprire la pinza.

2. Posizionare un vetrino (di dimensioni 3” x 1” / 76,2 x 25,4 mm) all’interno del supporto e rilasciare il braccio della pinza, fermando il vetrino in posizione. 3. Utilizzare le manopole di regolazione del tavolino per posizionare il vetrino sull'apertura del tavolino. La manopola di regolazione del tavolino posteriore si sposta sull'asse Y (in avanti e indietro), mentre quella anteriore si sposta sull'asse X (lateralmente). Nota: un calibro Vernier su entrambi gli assi consente l’esatta marcatura e replica di un oggetto nel campo visivo. Fig. 6 Illuminatore inferioreIlluminatore superiore Fig. 7 Fig. 8 Manopola di regolazione del tavolino - posteriore Manopola di regolazione del tavolino - posteriore Pinza di sostegno a leva con regolazione automaticaITALIANO I 29 4. Utilizzare il portaobiettivi per ruotare gli obiettivi fino a quando l'obiettivo 4x è direttamente sopra il vetrino e scatta in posizione. Iniziare sempre con l'obiettivo con minore potenza (4x con questo microscopio che conferisce un ingrandimento di 40x) e proseguire poi utilizzando potenze più elevate. Alla potenza di 40x si ottiene il campo visivo più ampio e l'immagine più luminosa. 5. Guardare lo schermo LCD mentre si ruota la manopola della messa a fuoco fino a quando il campione risulta nitido. Potrebbe essere necessario regolare le manopole di regolazione del tavolino (vedere la Figura 8 di cui sopra) per centrare il campione. 6. Con l'obiettivo 4x è possibile variare la potenza nell’intervallo 40x – 160x utilizzando lo zoom digitale. Per fare ciò, utilizzare i tasti di navigazione sullo schermo LCD. Premere SU una volta e lo zoom si regola a 2x. Con ogni pressione aggiuntiva del tasto, lo zoom si regola di 1x, fino a raggiungere 4x. Se si preme il tasto SU nuovamente partendo da 4x, si torna a 1x. Premendo il tasto GIÙ (da 1x), lo zoom si regola a 4x, quindi a 3x, 2x e di nuovo a 1x. 7. Per effettuare un’osservazione a potenze più elevate, ruotare il portaobiettivi sull'obiettivo 10x o 40x. Dopo questa modifica, sarà necessario rimettere a fuoco l’immagine. Suggerimento: quando si cambia obiettivo, abbassare il tavolino per assicurarsi che non vi sia alcun contatto tra l'obiettivo e la superficie del tavolino e provocare danni. Utilizzo dei filtri Per modificare le impostazioni dei filtri ruotare l'apposita rotella (vedere la Figura 9 di seguito). Le scelte per la rotella dei filtri sono le seguenti: Colore: rosso, verde, blu Chiaro: aperture da 1 mm, 3 mm e 6 mm. I filtri colorati funzionano bene con campioni trasparenti luminosi. Le diverse aperture di diametro (1 mm, 3 mm, 6 mm) possono aiutare a indirizzare la luce su una sezione del campione, fornendo un’immagine più dettagliata. Il microscopio digitale LCD II consente di acquisire istantanee e di registrare brevi video, senza la necessità di connettersi a un PC. Nota: NON collegare il microscopio via USB quando si scattano foto. Fare ciò potrebbe causare danni al microscopio e/o al computer. La scheda SD da 2GB in dotazione consente di salvare fino a 1.250 immagini (alla massima risoluzione) oppure 40 minuti di registrazione video. Impostazioni Regolare le impostazioni è una buona idea prima di registrare immagini con il microscopio LCD. Annotare le impostazioni correnti guardando la schermata principale. Sono presenti alcune icone sullo schermo che forniscono alcune importanti informazioni. Tali icone sono le seguenti (e come mostrato nella Figura 10): A. MODALITÀ: Video o immagini B. IMPOSTAZIONI FILTRO DIGITALE: L'icona denota “Nessun filtro” oppure l'impostazione normale. Le altre icone sono monocromatico , magenta , blu e verde C. Immagini rimanenti in memoria D. ICONA SCHEDA SD: Mostra che la scheda è inserita E. DIMENSIONE IMMAGINE: Basata sul rapporto dei pixel F. RETICOLO DI MISURAZIONE: Se il reticolo di misurazione è visibile, significa che la funzionalità è attiva Per cambiare impostazione, tenere premuto il tasto MENU. Qui di seguito è riportato un elenco del menu Impostazioni:

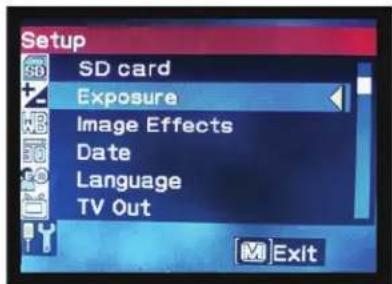

1. SCHEDA SD: Selezionare questa voce del menu per formattare la scheda SD oppure per

visualizzare le immagini in essa contenute

2. ESPOSIZIONE: Selezionare questa voce del menu per modificare le impostazioni EV

3. EFFETTI IMMAGINE: Selezionare questa voce del menu per scegliere tra i filtri digitali:

Modalità normale – nessun filtro Monocromatico Magenta Rotella filtri Fig. 9

Fig. 10 IMMAGINI DIGITALI Blu VerdeITALIANO I 30 4. DATA: Selezionare questa voce del menu per impostare la data e l’ora e per avere il timbro dell'ora visualizzato nel video o nell’immagine 5. LINGUA: Selezionare questa voce del menu per scegliere tra 11 lingue per l’interfaccia utente. È possibile scegliere tra Inglese, Cinese tradizionale, Cinese semplificato, Tedesco, Spagnolo, Portoghese, Italiano, Francese, Giapponese, Coreano e Russo.

6. USCITA TV: Scegliere tra le impostazioni NTSC e PAL.

• NTSC (National Television System Committee) è utilizzata in Canada, Cile, Costa Rica, Cuba, Repubblica Dominicana, Ecuador, Giappone, Messico, Nicaragua, Panama, Perù, Filippine, Porto Rico, Corea del Sud, Taiwan e Stati Uniti.

• PAL (Phase Alternating Line) è utilizzata in Afghanistan, Algeria, Argentina, Austria, Australia, Bangladesh, Belgio, Brasile, Bulgaria, Cina, Danimarca, Finlandia, Germania, Hong Kong, Islanda, India, Indonesia, Iraq, Irlanda, Israele, Italia, Giordania, Kenya, Kuwait, Liberia, Malesia, Paesi Bassi, Nigeria, Norvegia, Nuova Guinea, Pakistan, Singapore, Sud Africa, Namibia, Sudan, Svezia, Svizzera, Thailandia, Turchia, Uganda, Regno Unito, Emirati Arabi Uniti, Jugoslavia, Zambia e Zimbabwe.

7. DIMENSIONE DELL’IMMAGINE: Scegliere qui i rapporti dei pixel per le immagini e i video

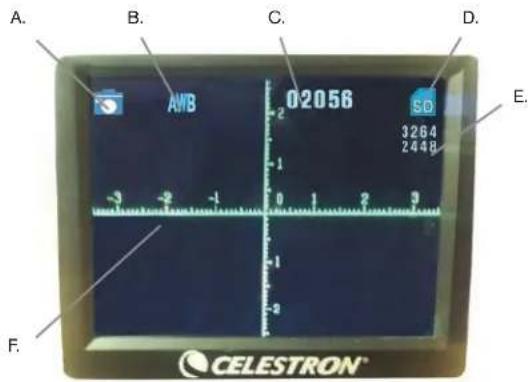

8. TIME LAPSE: Selezionare questa voce del menu per scattare foto a intervalli di tempo e impostare l’intervallo tra le foto 9. MISURAZIONE: Selezionare questa voce del menu per attivare il reticolo di misurazione e scegliere tra due stili e 3 colori di visualizzazione

10. IMPOSTAZIONI PREDEFINITE: Riporta tutte le impostazioni a quelle predefinite che sono le seguenti.

Modalità: Fotocamera o Immagine Esposizione: +0 Effetti immagine: Normale Data: Off Lingua: Italiano Uscita TV: NTSC Dimensione dell’immagine: 2560 x 1920 Time Lapse: Off Misurazione: Off Scattare immagini 1. IMMAGINI FISSE: Per scattare un'immagine, assicurarsi prima di aver installato la scheda SD da 2GB in dotazione (oppure la propria scheda SD – dimensione massima 32GB) nel vano per la scheda SD nell’alloggiamento LCD. Assicurarsi di essere in modalità fotocamera se l’icona della fotocamera è visualizzata sullo schermo LCD. Quando si è pronti, premere il tasto SELEZIONE e l’immagine sarà salvata sulla scheda SD.

2. VIDEO: Assicurarsi di essere in modalità VIDEO e che l’icona

sia visualizzata sulla schermata principale. Iniziare la registrazione premendo il tasto SELEZIONE. Durante la registrazione del video, apparirà e lampeggerà sullo schermo l’icona di registrazione . Per interrompere la registrazione, premere nuovamente il tasto SELEZIONE. Nota: l’inserimento o la rimozione della scheda SD mentre lo schermo LCD è acceso può causare lo spegnimento dello schermo e/o danni alla scheda SD. Immagini campione Le seguenti immagini di campioni, da sinistra a destra, sono state scattate rispettivamente a 40x, 100x e 400x per una giovane radice di fava. Revisione e gestione delle immagini È possibile rivedere e gestire le proprie immagini e i propri video salvati sulla scheda SD.

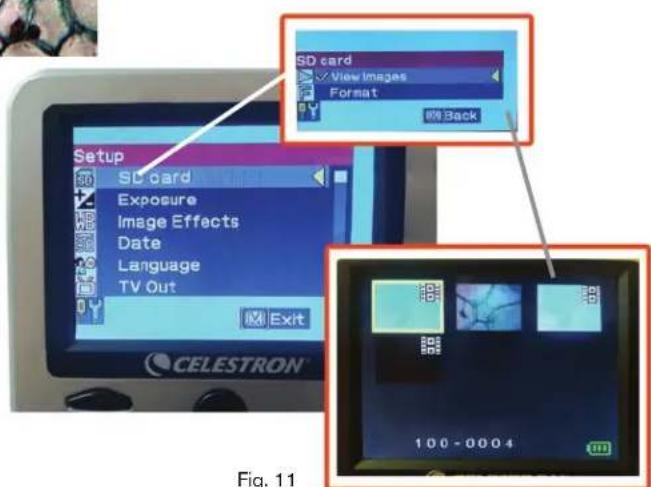

1. Tenere premuto il tasto MENU fino all’apertura del menu IMPOSTAZIONI.

Premere il tasto SELEZIONE quando la voce di menu SCHEDA SD viene evidenziata (vedere la Figura 11).

2. Selezionare la voce di menu VISUALIZZA IMMAGINI. Quindi scorrere

utilizzando i tasti di NAVIGAZIONE all’immagine che si intende visualizzare. Premere SELEZIONE e l’immagine sarà riprodotta sullo schermo. Quando si premono i tasti di NAVIGAZIONE nella presente schermata, il microscopio scorre tra le immagini che sono state salvate sulla scheda SD. Il processo è il medesimo per i video. Per rivedere un video, utilizzare il tasto SELEZIONE. Fig. 11ITALIANO I 31 Se la qualità dell’immagine non sembra essere corretta o non è visualizzata alcuna immagine, provare a eseguire quanto segue. 1. Assicurarsi che l’adattatore CA sia collegato a una fonte di alimentazione CA e che sia collegato al microscopio correttamente e in modo sicuro. 2. Assicurarsi che gli illuminatori siano accesi con la regolazione massima di luminosità (questa è la posizione normale).

3. Assicurarsi che l'obiettivo scelto sia stato impostato correttamente e che sia scattato nella posizione corretta.

4. Assicurarsi che la rotella dei filtri sia impostata correttamente nella posizione di scatto in modo che la luce di illuminazione venga emanata adeguatamente. 5. Assicurarsi che il vetrino sia inserito correttamente nella pinza del tavolino meccanico e che sia correttamente centrato. 6. Se il piano è traballante o irregolare nel movimento, assicurarsi che tutte le viti sulla parte superiore e ai lati del tavolino siano ben serrate, in particolare le due viti piccole a sinistra della manopola lunga del tavolino (vedere Figura 8). Il microscopio Celestron è uno strumento ottico di precisione e deve essere sempre trattato con cura. Seguire questi suggerimenti per la cura e la manutenzione per assicurare che il microscopio richieda pochissima manutenzione nel corso della sua durata utile.

• Quando si è finito di usare il microscopio, rimuovere qualsiasi eventuale campione rimasto sul tavolino portaoggetti.

• Spegnere l’interruttore dell‘illuminatore.

• Spegnere il monitor LCD.

• Scollegare il cavo di alimentazione.

• Posizionare sempre il sacchetto di plastica o la copertura antipolvere sul microscopio se non in uso o durante la sua conservazione.

• Conservare il microscopio in un luogo fresco e asciutto.

• Prestare molta attenzione in caso di utilizzo del microscopio alla luce diretta del sole per evitare danni al microscopio.

• In caso di spostamento del microscopio, trasportarlo per il “braccio” con una mano e non per la manopola di messa a fuoco, monitor LCD, ecc. Quindi, mettere l’altra mano sotto la base per garantire supporto.

• Pulire le superfici esterne (metallo e plastica) con un panno umido.

• Scollegare sempre i cavi prima della pulizia.

• Non pulire mai le superfici ottiche con salviette di tessuto o di carta, in quanto possono graffiarle facilmente.

• Rimuovere la polvere dalle superfici ottiche con un pennello di pelo di cammello o con un getto d'aria.

• Per pulire le impronte dalle superfici ottiche, utilizzare un agente pulente per lenti e un panno per lenti disponibili nei principali negozi fotografici. Durante la pulizia, non strofinare in modo circolare, in quanto ciò potrebbe causare striature e graffi.

• Non smontare o pulire le superfici ottiche interne. Ciò deve essere eseguito da tecnici qualificati presso la fabbrica o da altre strutture di riparazione autorizzate.

• In caso di manipolazione di vetrini in vetro, prestare molta attenzione in quanto i bordi possono essere taglienti. Il microscopio è coperto da una garanzia limitata di due anni. Per informazioni dettagliate consultare il sito web Celestron all'indirizzo www.celestron.com/support/warranties. CEE: Questo prodotto è conforme alle linee guida CEE in EN61558-2-6:1997 e EN61558-1:1997+A1 Nota FCC: La presente apparecchiatura è stata testata ed è risultata conforme ai limiti imposti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati ideati per fornire un’adeguata protezione nei confronti di interferenze dannose in installazioni residenziali. La presente apparecchiatura genera, utilizza e può irradiare energia in radio frequenza e, se non installata e utilizzata conformemente alle istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, non esiste alcuna garanzia che l’interferenza non si verifichi in una particolare installazione. Nel caso in cui la presente apparecchiatura causi interferenze dannose alla ricezione radio o televisiva, il che potrebbe essere determinato dall'accensione e dallo spegnimento dell'apparecchiatura, l'utente è incoraggiato a tentare di correggere l'interferenza mediante una o più delle misure seguenti:

• Riorientare o riposizionare l’antenna di ricezione.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

• Consultare il rivenditore o un tecnico radio/TV esperto per l’assistenza. Questo prodotto è progettato per essere utilizzato da persone di età uguale o superiore ai 14 anni. Il design del prodotto e le specifiche sono soggetti a modifiche senza previa notifica. Trasferimento delle immagini Per trasferire le immagini a un PC o un MAC, è necessario disporre di una porta USB libera sul proprio computer. Nota: non scollegare il cavo USB durante il trasferimento delle immagini in quanto ciò potrebbe comportare dei danni.

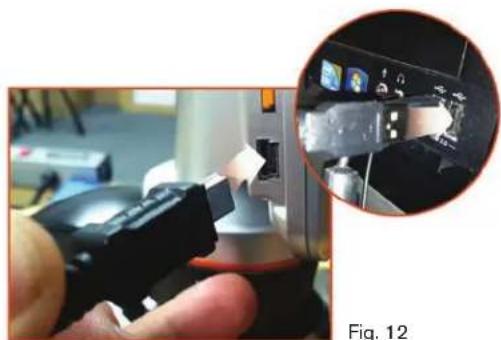

1. Collegare semplicemente il cavo alla porta USB del microscopio (posta sul lato sinistro

dell’alloggiamento dello schermo LCD) e l’altra estremità a una porta USB disponibile sul proprio computer, come mostrato in Figura 12. Il microscopio viene riconosciuto come supporto esterno (come succede per una fotocamera digitale). È possibile trascinare e rilasciare un file, aprirlo da un programma, oppure fare doppio clic su di esso per aprirlo e quindi salvarlo sul proprio computer.

2. Siccome tutta la memoria è sulla scheda SD, è possibile anche rimuovere la scheda dal relativo

vano SD e scaricarne il contenuto utilizzando un lettore di schede. Fig. 12 ©2019 Celestron • Tutti i diritti riservati • 10-19 celestron.com/pages/technical-support 2835 Columbia Street • Torrance, CA 90503 Stati Uniti
