1. EINLEITUNG

Vielen Dank für den Kauf des digitalen Handmikroskops Celestron MicroDirect® 1080p HD mit Ständer. Bei ihrem Mikroskop handelt es sich um ein prazises optisches Instrument, das aus Materialien hochster Qualität gefertigt wurde, um Haltbarkeit und Langlebigkeit zu gewährleisten. Es wurde konzipiert, um denen bei minimalem Wartungsaufwand ein Leben lang Freude am Betrachten zu bereiten.

Bevor Sie Ihr MicroDirect 1080p HD-Mikroskop verwenden, diese Anleitungitte lessen und die unterstehenden Abbildung studieren. Machen Sie sich mit den vielen Funktionen des MicroDirect 1080p HD vertraut und Sie werden erfreuliche Erfahrungen damit machen.

Das digitale MicroDirect ^1080p HD-Handmikroskop kann über das enthaltene HDMI-Kabel zum Projizieren hochaufl osender 1080p-HD-Streaming-Videos direkt an ihren TV-Bildschirm angeschlossen werden. Wenn Sie das MicroDirect ^1080p HD-Mikroskop verwenden, benötigen Sie keinen Computer.

Bei diesen Mikroskop handelt es sich um ein Mikroskop mit niedriger Vergroßerungsleistung und ist hauptsächlich für das Untersuchen von Proben wie Munzen, Briefmarken, Elektronikteilen, Insekten und anderen 3D-Objekte geeignet. Proben auf Objektträgern können betrachtet werden, noch ist das Mikroskop für diesen Zweck nicht ideal. Einige Biologie-Mikroskopie, die sich für diese Betrachtungsart better eignen, fänden Sie auf www.celestron.com.

Das Celestron MicroDirect 1080p HD verwendet kein Okular wie herkömmliche Mikroskope. Stattdessen fungiert die integrierte Kamera als Okular und vergroßert und digitalisiert zusammen mit der Objektiv-Baugruppe das Objekt. Über die HDMI-Verbindung wird diese digitale Signal für exzellentes Video-Streaming mit 1080p an ihren Bildschirm oder Projektor gesendet. Ihr Objektträger können Sie leicht betrachtet werden und das gestreamte Live-Bild ist allen Personen im Raum zugänglich. Im Gegensatz zu herkömmlichen Mikroskop ist das Betrachten unmittelbarer und es entfallen die Belastung für Augen und Nacken. Sie konnen das Mikroskop während einer Betrachtung außerhalb eines Labors in der Hand halten oder den inbegriffenen Profi ständer für eine prazise Freihand-Betrachtung nutzen. Bilder konnen direkt auf ihre MicroSD-Karte aufgenommen und später heruntergeladen werden. Wenn Sie Ihr MicroDirect 1080p HD-Mikroskop über ein USB-Kabel direkt an ihren PC anschließen, können Sie-Fime mit 720p HD aufzeichnen.

A. LIEFERUMFANG

MicroDirect ^1080p HD-Mikroscop

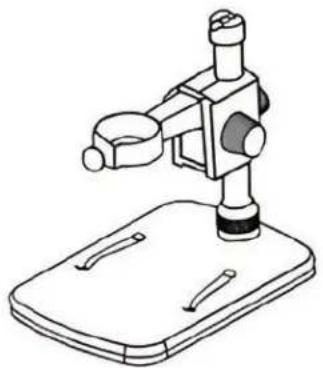

Stander (1)

USB-Kabel(1)

HDMI-Kabel(1)

Kurzanleitung zur Installation (1)

Kalibrierungslineal (1)

B. TEILE

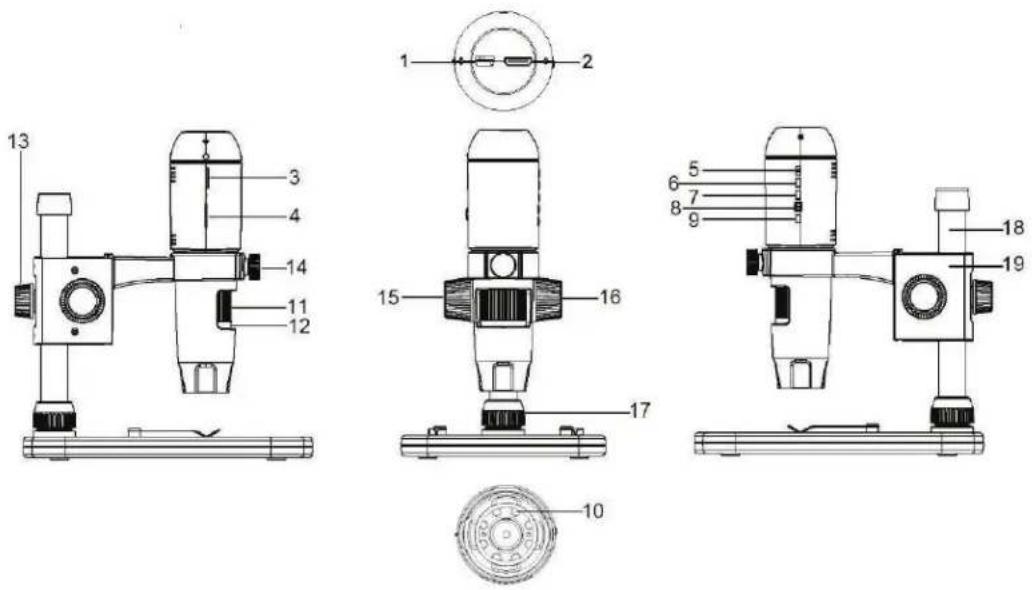

TEILE	FUNKTION TEILE FUNKTION
1.	Mini USB-Anschluss (Stromversorgung)	11.	Fokussierrad
2.	Mini (Typ C) HDMI Ausgangsanschluss	12.	Vergrößerungsbereich
3.	MicroSD-Kartensteckplatz	13.	Höheneinstellungen-Verriegelungsmutter
4.	LED-Dimmschalter	14.	Mikroskophalterungs-Verriegelungsmutter
5.	AN-/AUS-Knopf	15.	Verriegelungsrad
6.	Modustate	16.	Grobes Fokussierrad
7.	Menü-Taste	17.	Schaftanschluss-Verriegelungskranz
8.	Auslöser/OK-Taste	18.	Halterungsschaft
9.	Pfeiltaste Nach Unten	19.	Mikroskop -Halter Versammlung
10.	Beleuchtung mit 8-LED-Ring

C. SYSTEMVORAUSSETZUNGEN

1. Bildschirm oder Projektor

• Ein freier HDMI-Port ist erforderlich
  +USB mit Stromversorgung OUT (optional)

2. PC (optional)

+WindowsXP/7/8/10
+P4 1.8 oder hoher
- RAM: 512 M
+Videospeicher: 64 M
-USB-Port: 2.0

HINWEIS: Die Software wird von celestron.com herunterlagen.

D. TECHNISCHE DATEN

Beschreibung Das digitale MicroDirect	* 1080p HD-Handmikroskop
Sensor 3,5 MP CMOS 1/3-Zoll Hochgeschwindigkeitsensor
Pixelgröße 2,2 μm x 2,3 μm
Bildauflüssung	14MP** (5120x2880), 8MP** (3840x2160), 5MP** (3072x1728), 3MP (2304x1296), 2MP (1920x1080), WVGA (848x480) *Interpolatiert
Videoauflüssung	720p (HD) und 640 x 480 (VGA) *Videos können nur aufgezeichnet werden, wenn das Gerät an den Computer angeschlossen ist
Video-Format-Streaming HDTV (mit HDMI-Kabel): 1080p (1920x1080) @ 30fps
Video-Format-Aufzeinigung AVI/30Ips
Fotoformat JPEG
Vergrößerung	24- bis 220-fach (basierend auf einem 20-Zoll-Bildschirm)
Fokusbereich	(Manuel) 0 mm bis 35 mm
Stromversorgung	• USB 2.0 (mitCompatible USB-Ausgangsport) • Nutzen Sie bei Bedarf ein beliegiges Netzteil mit 120 V power adapter (5V-1A)
Auslöser	Auf dem Hauptkorpus und in der Software
Software	MicroDirect® Aufnahmesoftware
Software-Kompatibilität	Windows: Windows XP/7/8/10
Unterstützte Sprachen	(12) Englisch, Deutsch, Spanisch, Französisch, Russisch, Italienisch, Portugiesisch, Niederlandisch, Polisch, Japanisch, Koreanisch Chinesisch
Zubehör	HDMI-Kabel, einstellbarer Ständer und Tisch, Linsentuch, Kalibörungslincaal
Gewicht	1,3 Ibs. / .59 kg (einschließlich Ständer)
Maße	Mikroskop: 155,6 x 42 x 42 mm (6,125" x 1,5" x1,5") Ständer: 119 x 171,4 x 157,2 mm (4,68" x6,75" x6,19")

Interpolatio bezieh tse auf Software Hinzufugen von Pixeln um ein Bild zu kunstlich, um das Bild groer. Dies kann vorteilhaft sein, wenn das Drucken in graderen Formaten.

2. EINSTellen

A. MONTAGE DES MIKROSKOPSTÄNDERS

• Entnehmen Sie vorsichtig alle Bauteile aus dem Karton.

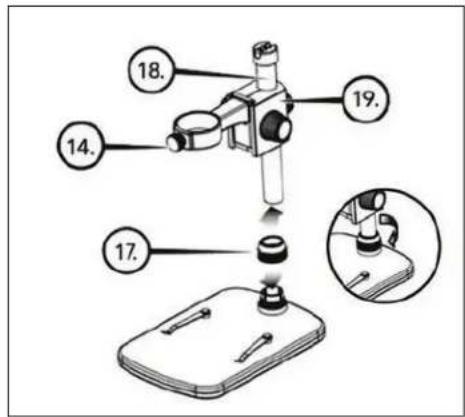

• Schieber den Sie den Schaftanschluss - Verriegelungskranz (17) auf den Halterungsschaft (18).
• Bringen Sie komplette Baugruppe (17, 18, 19) zu den Basisfaden und festziehen.

B. DAS MIKROSKOP AM STÄNDER ANBRINGEN

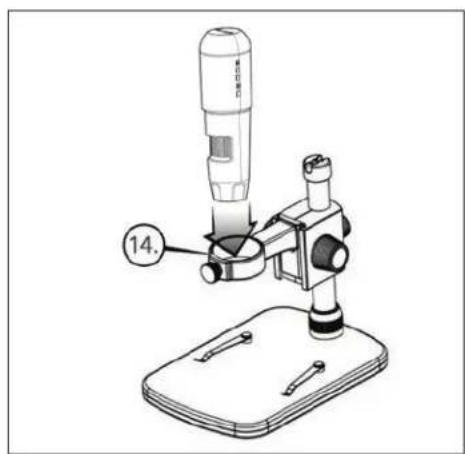

• Führn Sie das Mikroskop in die Mikroskophalterung ein und ziehen Sie die Verriegelungsmutter (14) an, um es zu fixieren.

3. VERWENDUNG IHRES MIKROSKOPS

A. AN EINEN BILDSCHIRM ODER PROJEKTOR ANSCHLIESSEN

• Stecken Sie ein Ende des mitgelieferten HDMI-Kabels in den Mini-HDMI-Anschluss (Typ C) des Mikroskops und das andere Ende in den Standard-HDMI-Anschluss (Typ A) Ihres Monitors.
• Verbinden Sie das USB-Kabel mit ihrem Mikroskop und (falls verfügbar) mit einem freien USB 2.0-Port Ihres Bildschirms oder Projektors.
• Wenn kein USB 2.0-Anschluss am Monitor oder Projektor vorhanden ist, verwenden Sie für das USB-Kabel einen 5V-1A USB-Stecker und stecken es dann in eine verfügbare Steckdose. SchlieBen Sie das USB-Kabel NICHT direkt an einen Desktop- oder Laptopcomputer an, da das Signal vom Kabel als Speichermedium feht und einen leeren blauen Bildschirm auf dem Monitor erscheinenlässt.

HINWEIS: Das enthaltene USB-Kabel ist mit allen standardmaßigen USB-Steckern im Lieferumfang heutiger Elektronikartikel wie Smartphones und Tablets kompatibel.

HINWEIS: Alternativ kann eine externe Stromquelle wie eine Powerbank mit standardmäßigem USB-Ausgangsport verwendet werden. Diese Zweck dieren alle Celestron-Artikel wie Handwärmer und Powerbanks. Sie finden sie auf celestron.com

• Schalten Sie das Mikroskop ein, indem Sie auf die AN/AUS-Taste drücken (5).

B. EIN BILD AUFNEHMSN

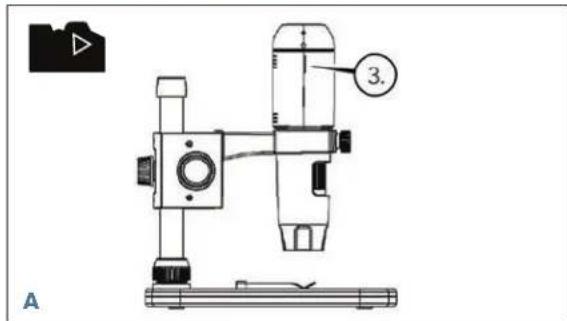

• Setzen Sie ihre MicroSD-Karte in den MicroSD-Kartensteckplatz (3) des Gerätekorpus des MicroDirect ein.

HINWEIS: Micro-SD-Karte nicht im Lieferumfang enthalten.

HINWEIS: Der SD-Kartensteckplatz unterstutz bis zu 32G SDHC.

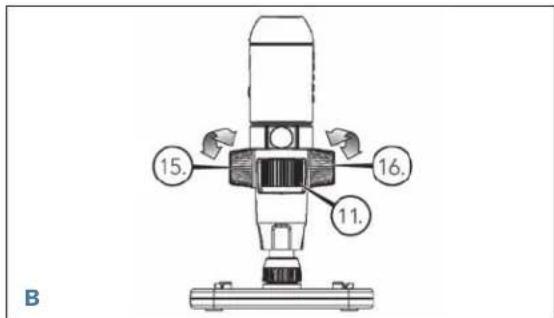

• Losen Sie das Verriegelungsrad (15) und stellen sie den groben Fokus ein, indem Sie am Grobfokusrad drehen (16).
• Befestigen Sie das Verriegelungsrad (15), um die Baugruppe zu fixieren.
• Drehen Sie das Feinfokusrad (11), um den Objektträger scharf zu stellen.

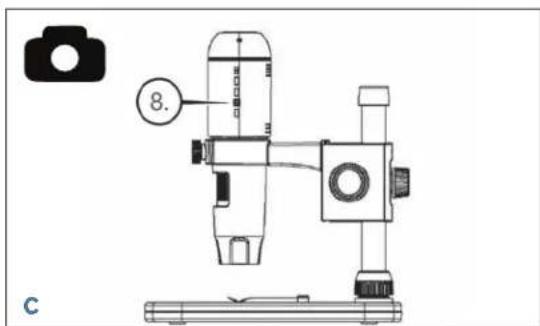

• Drucken Sie auf den Auslöser (8). Das aufgenommene Bild wird auf der MicroSD-Karte gespeichert.

C. AUFZEICHNUNGEN ANSEHEN

• Mit dem MicroSD-Karte in den MicroSD-Kartensteckplatz eingelegt, auf die Modustaste (6) drücken, um den Wiedergabemodus aufzurufen.
• Auf die Pfeiltaste nach unten (9) drücken, um das zuvor aufgenommene Bild anzuzeigen.
• Drücken Sie erneut auf die Modustaste (6), um zum gestreamten Bild zurückzukehren.

D. BILDER AUF DEN PC HERUNTERLADEN

• Ist eine MicroSD-Karte in den MicroSD-Kartensteckplatz eingelegt, das Mikroskop über das enthaltene USB-Kabel an den PC anschließen.
• Ihr PC erkennt das Gerät als Speichermedium.
• Laden Sie die Bilder wie von einer Digitalkamera herunter.

4. MENÜEINSTELLUNGEN

A. HAUPTMEN

• Drucken Sie auf die Menutaste (7), um das Hauptmenü anzuzeigen.

HINWEIS: Das HAUPTMENü besteht aus zwei Fenstern. Um das zweite HAUPTFENSTER aufzurufen, erneut auf die Menütaste (7) drücken.

• Hier konnen Auflösung, Bildqualität, Scharfe und Belichtigung eingestellt werden. Sie konnen einen Datenstempel oder die Option Zeitraffer auswahlen, Datum und Uhrzeit eingeben, die automatische Abschaltung einstellen, eine Sprache auswahlen, für den Fernseher Modus und Frequenz einstellen und die MicroSD-Karte formatieren etc.
• Drücken Sie auf die Abwärstaste (9), um durch ihre Auswahl zu scrollen.
• Wenn ihre benötigte Auswahl farblich hervorgehoben ist, auf den Auslöser/OK-Taste (8) drücken.

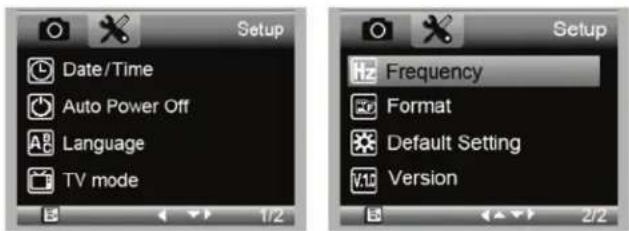

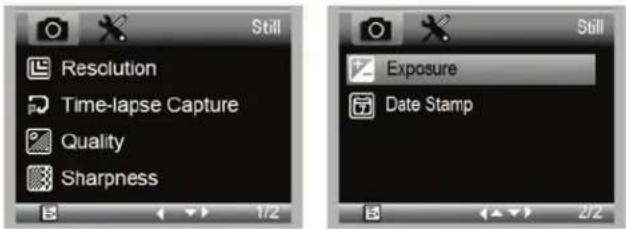

HAUPTMENU 1

HAUPTMENU 2

B.AUFLösUNG

• Wahlen Sie eine Auflösungseinstellung aus.
  +Zur Auswahl stehen: 14M, 8M, 5M*, 3M, 2MPoder WVGA

HINWEIS: 14MP, 8MP und 5MP -Einstellungen werden auf Interpolation berechnet. Interpolation bezieh sich auf Software Hinzufugen von Pixeln, um ein Bild zu künstlich, um das Bild länger. Dies kann vorteihalt sein, wenn das Drucken in längeren Formaten.

C. ZEITRAFFER-AUFNAHME

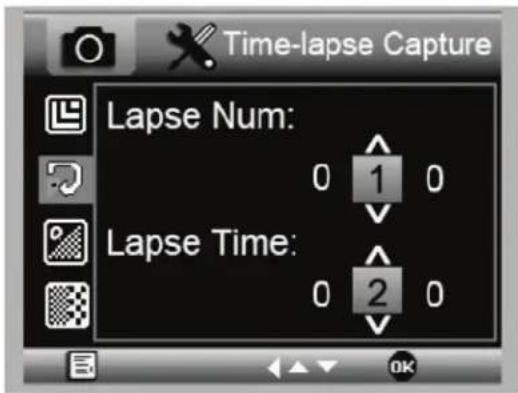

• Ihr MicroDirect kann Bilder über einen festgelegten Zeitraum hinweg aufnehmen. Dies nennen wir Zeitraffer.
  +Zuerst legen Sie fest, wie weitere Bilder aufgenommen werden sollen, die Lapse Num. Wahlen Sie eine Zahl zwischen 2 und 999.
  +Mit der Pfeiltaste nach unten (9) konnen Sie durch die Ziffern von 0 bis 9 scrollen. Ist die erste Ziffernstelle eingestellt, wechseln Sie mit der Modustaste (6) zur nachsten Stelle.
  +Verwenden Sie erneut die Pfeiltaste nach unter (9), um diese Stelle anzupassen.
  +Nach dem Einstellen der Bilderanzahl gehen Sie über die Modustaste (6) zur Zeitraffer-Ausb Wahl.
  +Die Lapse Time legt fest, wie viel Zeit zwischen jeder Aufnahme verstreichen soll.
  +Stellen Sie diese Ziffern genauso ein, wie die obige Lapse Num.
  +Die Auswahl wird in Sekunden eingegeben und der wahlbare Bereich beträgt 1 Sekunde bis 999 Sekunden.
• Dies zusammen mit der Anzahl der Bilder ergibt die Gesamtlänge ihrer Zeitraffer-Aufnahme.
  +Zum Beispiel: Wenn Sie eine Bilderanzzahl von 999 auswahlen und ein dazwischenliegenden Zeitinterval von 999 eingeben, erhalten Sie 277 Stunden dokumentiertes Material. 999 Sekunden = 16,65 Minuten. Multiplizieren Sie dies mit 999 (Bildern) = 16.633,35 Minuten. 16.633,35/60 (Minuten pro Stunde) = 277 Stunden oder 11,55 Tage Dokumentation.
• Nachdem Bildanzahl und Intervall eingestellt sind, auf den Auslöser/OK-Taste (8) drücken, um die Auswahl zu bestätigen.
  +Drucken Sie auf die Menutaste (7), um zum gestreamten Bild zurückzukehren.
• Drucken Sie auf den Auslöser (8), um die Zeitraffer-Aufnahme zu starten.
• Sobald im Zeitraffer-Modus alle Bilder aufgenommen wurden, kehr das MicroDirect® 1080p HD-Mikroskop zum normalen Vorschaumodus zurück.

HINWEIS: Die Zeit für die AUTOMATISCHE ABSCHALTUNG muss die eingestellte Zeitraffer-Zeit um eine Nummer übersteigen. Siehe Abschnitt Automatische ABSCHALTUNG und halten Sie auf eine korrekte Berechnung.

D. BILDQUALITÄT

+Im Abschnitt Bildqualität des Einstellungsmenus mit der Pfeiltaste nach unten (9) scrollen und eine Auswahl treffen: Fein, normal oder energiesparend.
+Durch die Bildqualität wird das Kompressionsverhältnis des Bildes bestimmt.
+ Nachdem die Bildqualität eingestellt ist, auf den Auslöser/ OK-Taste (8) drücken, um die Auswahl zu bestätigen.

E. SCHÄRFE

+Hier wird die Bildschärfe eingestellt. Zur Auswahl stehen "stark, normal und weich".

F. BELICHTUNG (HELLIGKEIT)

• Wahlen Sie den Zielwert aus, indem Sie auf die Pfeiltaste nach unten (9) drucken.
  +Bestätigen Sie ihre Auswahl über die Auslöser/OK-Taste (8).

G. DATUMSSTEMPEL

• Auswahlen, wenn der Datenstempel angezeigt werden soll.

• Aus

• Nur Datum
• Datum/Uhrzeit

H. DATUM/UHRZEIT (HAUPTMENU 2)

+Wahlen Sie den Zielwert aus, indem Sie auf die Pfeiltaste nach unten (9) drucken.
+Bestätigen Sie ihre Auswahl über die Auslöser/OK-Taste (8).

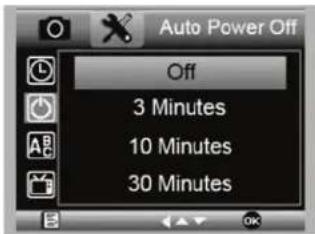

I. AUTOMATISCHE ABSCHALTUNG

+Hier konnen Sie einstellen, wann das Gerat ohne Bedienschritt abgeschaltet werden soll. Es steht Folgenden zur Auswahl:

1. AUS (Voreinstellung)- Das Gerät bleibt eingeschäftet, bis Sie es manuell ausschalten.
   2.3 Minuten - Das Gerat schaltet nach drei Minuten kontinuierlicher Nichtverwendung aus.
   3.10 Minuten - Das Gerät schaltet nach zehn Minuten kontinuierlicher Nichtverwendung aus.
   4.30 Minuten - Das Gerät schaltet nach 30 Minuten kontinuierlicher Nichtverwendung aus.

J. SPRACHE

+Hier konnen Sie ihre bevorzugte Sprache einstellen. Es steht Folgendes zur Auswahl:

1. Englisch

2. Portugaliesisch

3. Deutsch

4. Hollandisch

5. Spanish

6. Polnisch

7. Russisch

10.Japanisch

1. Italienisch

2. Koreanisch

3. Französisch

4. Chinesisch

K. FREQUENZ

+Hier wahlen Sie die Frequenz aus. Es steht Folgendes zur Auswahl:

1.50 Hz (voreingestellt) (Vereinigte Staaten)

1. 60Hz (die meisten anderen Länder)

HINWEIS: Vor dem Einstellen der Hertzitte Ihr Land nachschlagen.

L. FORMATIEREN

+Hier konnen Sie ihre MicroSD-Karte formatieren.

WARNING: Beim Formatieren der MicroSD-Karte werden alle auf der MicroSD-Karte gespeicherten Daten gelöscht.

M. VOREINSTELLUNG

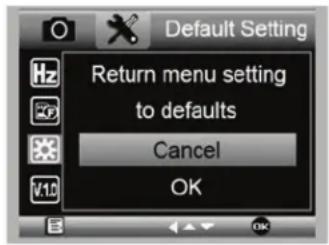

+Hier konnen Sie die Werkseinstellungen wiederherstellen.

Das vollständige Bedienerhandbuch mit detailierten Angaben zu Einstellungen und Optionen für den Anschluss an den PC können Sie von der enthaltenen CD/DVD ROM herunterlagen. Wenn Sie kein CD/DVD ROM-Laufwerk haben, gehen zu www.celestron.com dann auf SUPPORT klichen zum Download bereit.

5. PFLEGE UND INSTANDHALTUNG

Bei Ihrem Celestron MicroDirect® 1080p HD-Mikroskop handelt es sich um ein prazises optisches Instrument, das immer mit äußerster Vorsicht behandelt werden sollte. Befolgen Sie diese Vorschläge, und ihr Mikroskop wird während seiner Lebensdauer nur sehr weniger Wartung bestehtig.

+Lagern Sie Ihr Mikroskop an einem trockenen und sauberen Ort.
+ Verwenden Sie Ihr Mikroskop keinesfalls an Orten, an denen die Bedienung solcher Geräte beschränkt ist. Unsachgemäß Nutzung führt zur Gefahr von schweren Unfälle.
+ Nutzen Sie Ihr Mikroskop lediglich in einem Temperaturbereich von 23^ bis 120^ (-5^ bis 50^) . Vermeiden Sie plottliche Temperaturveränderungen, da diese Feuchtigkeit im Mikroskopgehäuse hervorrufen können.

• Versuchen Sie nicht, an die internen Komponenten Ihres Mikroskopz zu gelangen oder es in irgendeiner Weise zu modifizieren. Nur autorisierte Techniker sollen Wartungs- oder Reparaturarbeiten vornehmen.
• Halten Sie Ihr Mikroskop von Wasser und anderen Flüssigkeiten fern. Verwenden Sie es keinesfalls im Regen oder Schnee. Feuchtigkeit führt zur Brand-oder Stromschlaggefahr.
• Wenn die Außenflächen Ihres Mikroskops gereinigt werden müssen, können Sie diese mit einem feuchten Tuch abwischen.

6. GARANTIE

Ihr Celestron MicroDirect® 1080p HD-Mikroskop hat eine auf zwei Jahre beschrankte Gewährleistung. Besuchen Sieitte für weitere Informationen bezüglich Celestron-Mikroskopen die Celestron-Website.
