Type de produit	Enceinte centrale (haut-parleur) pour système home cinéma
Marque	Bowers & Wilkins
Modèle	HTM72 S2
Dimensions (L x H x P)	490 mm x 160 mm x 285 mm
Poids	8,5 kg
Alimentation	Passive (nécessite amplificateur externe)
Impédance nominale	8 ohms
Puissance admissible	120 W (recommandée 30-120 W)
Réponse en fréquence	48 Hz – 28 kHz
Fonctions principales	Reproduction sonore haute définition, bi-câblage/bi-amplification, réglage du grave par bouchons en mousse
Technologie haut-parleur	Médium/Grave Continuum 130mm, Tweeter à dôme carbone 25mm
Connexions	2 paires de bornes (bi-câblage possible)
Positionnement recommandé	Au centre, derrière ou au-dessus/en dessous de l'écran, à hauteur d'oreille
Entretien et nettoyage	Dépoussiérage, nettoyage avec eau et savon doux, ne pas toucher les haut-parleurs
Sécurité	Respecter les distances avec les champs magnétiques (≥50 cm des CRT), éteindre avant branchement
Pièces détachées et réparabilité	Contacter un revendeur agréé pour toute réparation
Informations générales	Conforme aux directives RoHS, REACH, WEEE; prévoir une période de rodage

FOIRE AUX QUESTIONS - HTM72 S2 BOWERS & WILKINS

Comment positionner l'enceinte HTM72 S2 pour un son optimal ?

Placez-la juste derrière ou au-dessus/en dessous de l'écran, alignée avec le bord avant de l'écran, à hauteur d'oreille si possible. Utilisez les supports muraux ou une étagère rigide. Évitez de l'installer trop proche des murs pour éviter un excès de graves.

Comment connecter l'enceinte à l'amplificateur ?

Assurez-vous que tous les appareils sont éteints. Pour un branchement standard, laissez les ponts entre les bornes et connectez une seule paire de câbles à l'amplificateur (+ sur rouge, - sur noir). Respectez la polarité.

Puis-je utiliser le bi-câblage ou la bi-amplification avec cette enceinte ?

Oui, l'enceinte est compatible. Retirez les ponts entre les deux paires de bornes et connectez chaque paire indépendamment à l'amplificateur. Cela améliore la résolution des détails fins.

Que faire si le niveau des graves est trop élevé ?

Vous pouvez insérer les tampons en mousse fournis dans les évents de décompression. Utilisez seulement la partie extérieure pour une réduction modérée, ou les deux pour une réduction plus forte. Ajustez aussi la position de l'enceinte.

Comment nettoyer l'enceinte HTM72 S2 ?

Dépoussiérez le coffret avec un chiffon doux. Pour les taches, utilisez un chiffon humide avec de l'eau et du savon doux. N'utilisez jamais de produits abrasifs ou contenant de l'ammoniaque. Évitez de toucher les haut-parleurs.

Y a-t-il une période de rodage pour l'enceinte ?

Oui, après un stockage à basse température, laissez environ un week-end pour la stabilisation thermique, puis 15 heures d'utilisation normale pour que les suspensions mécaniques atteignent leurs performances optimales.

Les champs magnétiques de l'enceinte peuvent-ils endommager d'autres appareils ?

Oui, les haut-parleurs génèrent des champs magnétiques. Éloignez l'enceinte d'au moins 50 cm des appareils sensibles comme les téléviseurs CRT, les cassettes ou les cartes magnétiques. Les écrans LCD, OLED et plasma ne sont pas affectés.

Que faire si la finition en bois veritable change de couleur ?

Exposez les surfaces de manière homogène à la lumière du soleil ou utilisez précautionneusement une lampe UV. Maintenez l'enceinte éloignée des sources de chaleur pour éviter les fissures.

Le carton contient-il tous les accessoires nécessaires ?

Oui, pour le HTM72 S2, le carton contient 1 tampon en mousse et 4 pieds en caoutchouc auto-adhésifs. Assurez-vous que tout est présent avant l'installation.

Cette enceinte est-elle conforme aux normes environnementales ?

Oui, elle est conforme aux directives RoHS, REACH et WEEE. Pour le recyclage, consultez votre organisme local d'élimination des déchets.

MODE D'EMPLOI HTM72 S2 BOWERS & WILKINS

Bienvenue et merci d'avoir besoin Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénieerie et des technologies parmi les plus avances, étaient les clés ouvrant les portes du prise de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouvè dans tous les produits que nous consciencevons aujourd'hui.

Vous disposez d'un produit dont les haute performances meritent une installation soignee, par consequent nous youssuggerons de consacrer un peu de temps a dire ce manuel avant de commencer a l'utiliser. Rendez vous a la page 10

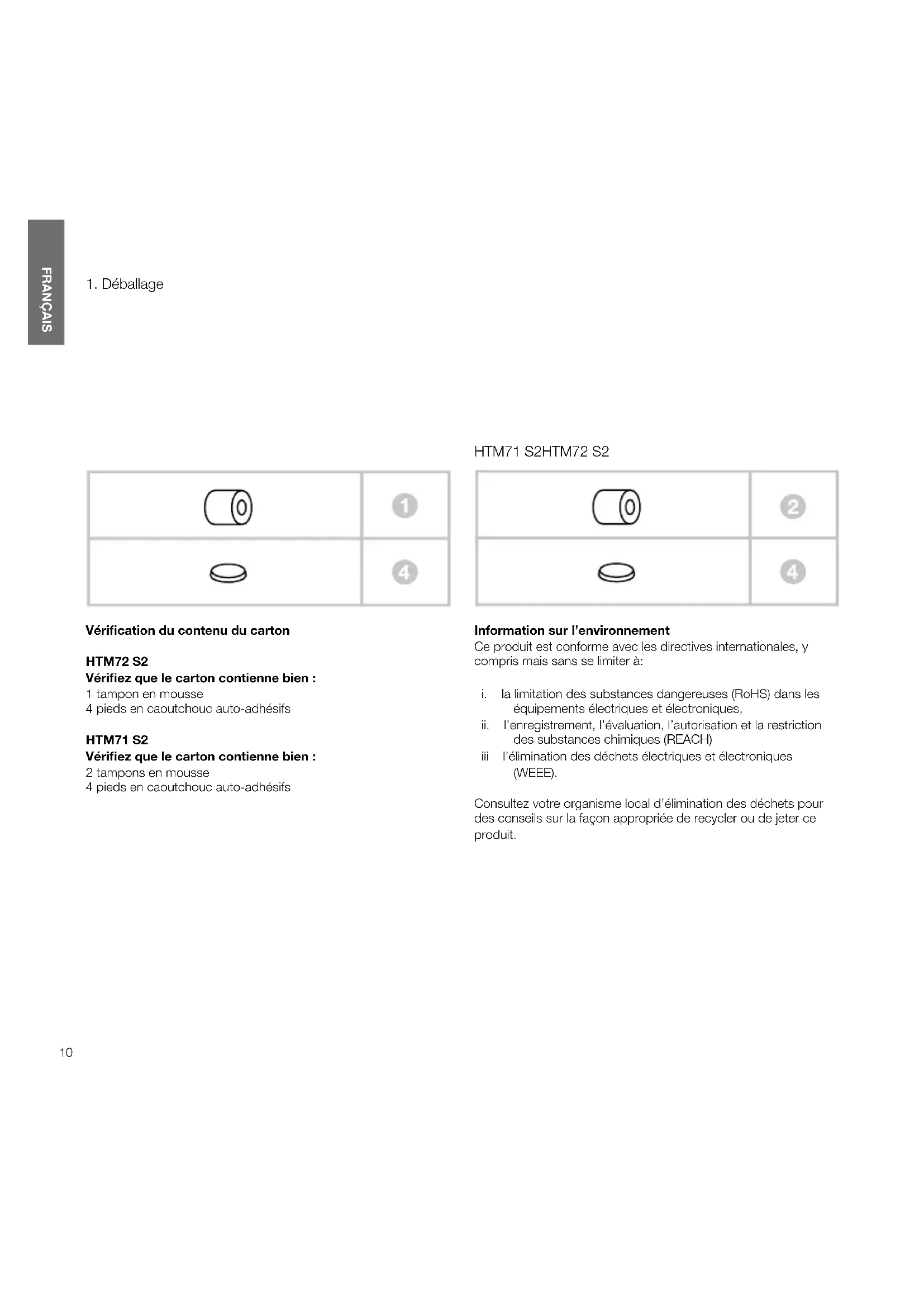

Verification du contenu du carton

HTM72 S2

Verifiez que le carton contienne bien :

1 tampon en mousse
4 pieds en caoutchouc auto-adhesifs

HTM71 S2

Verifiez que le carton contienne bien :

2 tampons en mousse
4 pieds en caoutchouc auto-adhesifs

HTM71 S2HTM72 S2

	2
	4

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements electriques et Electroniques,
ii. I'enregistrement, I'évaluation, I'autorisation et la restriction des substances chimiques (REACH)
iii l'elimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

1. Positionnement

Positionnement de l'enceinte

Si vous utilisez un videoprojecteur et un écran acoustiquement transparent, positionnez l'enceinte juste derrière et au centre de l'écran. Sinon, installez-la juste au dessus, ou juste au dessous de l'écran, et si possible à hauteur de votre oreille. Alignez le bord avant de l'enceinte avec le bord de la toile. L'enceinte devra de préférence être installée sur une étagère rigide, un support mural, ou sur un support (stand) dédié. Si vous installez l'enceinte dans une bibliothèque, ou dans un rack avec d'autres appeareils audio/ video, sécurisez son emplacement au moyen des quatre pieds auto-adhésifs qui vous placerez sous l'enceinte. Ces pieds offriront une bonne isolation vis-à-vis des vibrations.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte générent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommendons donc de tener éloignés d'au moins 50 centimètres des enceintes les apparéils sensibles à ces champs magnétiques (televisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et video, cartes magnétiques, etc.). Les écans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.

1. Connexions

HTM72 S2

Tous les branchements doivent être effectués les apparciels étant tous éteints.

Il y a deux paires de prises réunies entre elles à l'arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises ( comme installé à la livraison) doivent impératifement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage ou de bi-amplification ( ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur ou aux amplificateurs de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

HTM71 S2

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraine une image stéreophonique dégrée et une perte dans le grave.

Demandez conseil à votre revendeur pour lechioix du cable utilisé.

4. Ajustements

Avant de procéder à ces réglages, vérifie que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pierce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pierce entraine une augmentation du niveau du grave.

Si le niveau de grave vous parait trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la piece d'écoute. Une modification, même légère, de la position des enceintes dans la piece ou de la position d'écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d'écoute ou de placer les enceintes le long d'un autre mur de la piece si cela est possible.

Si n'y a pas d'alternative, vous pouvez ajuster le rendu des enceintes dans le grave en insérant les tampons de mousse fournis dans les évents de décompression. Les tampons sont composés de deux parties, offrant ainsi une certaine latitude d'ajustement. Vous pouvez en effet utiliser soit juste la partie extérieure, soit les deux. En utilisant juste le tampon extérieur, vous obtiendrez une moindre réduction des graves que si vous insérez la totalité du tampon.

1. Rodage 6. Entretien

Les performances d'une enceinte acoustique se modifiert subtillement pendant une période de rorage initiale. Si l'enceinte a ete stockee dans un environnement de faible temperature, ses composants amortissants et les suspensions des haut-parleurs sont demander un peu de temps avant de retrouver leurs qualites mecaniques optimes. De plus, ces suspensions sont egalement se "liberer" pendant les premières heures d'utilisation. Ce temps de roage est variable, suivant la temperature de stockage et la maniere dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la temperature se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mecaniquesatteignet le fonctionnement parfait correspondant à leur conception mecanique.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussière. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d'abord un test sur une petite surface car certains produits peuvent s'avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l'acide, de l'ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être oétées avec de l'eau et du savon dilué sans parfum. Enlever les éventuelles marques résistantes en pulverisant un produit de nettoyage industriel pour vitres, que vous essuïerez complètement à l'aide d'un chiffon sec en microfibrés. Ne pas employerer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d'y toucher pour ne pas les endommager.

Les placages en bois veritable sont recouverts d'un vernis résistant aux ultra-violets de façon à minimiser tout changement de teinte avec le temps. Néanmoins, comme pour tous les materiaux naturels, de légères variations de couleur restent possibles. Ces différences de teintes peuvent être corrigeées en exposant de façon homogène les surfaces plaquées à la lumière du soleil jusqu'à ce que leur couleur redevienne uniforme. Cette opération peut toutefois prendre beaucoup de temps, elle peut donc être accélérée en utilisant avec précaution une lampe à ultra-violets. Maintenez les enceintes éloignées des différentes sources de chaleur, comme les radiateurs ou les courants d'air chaud, de façon à eliminer tout risque de fissures du placage.
