MANUALE UTENTE HTM72 S2 BOWERS & WILKINS

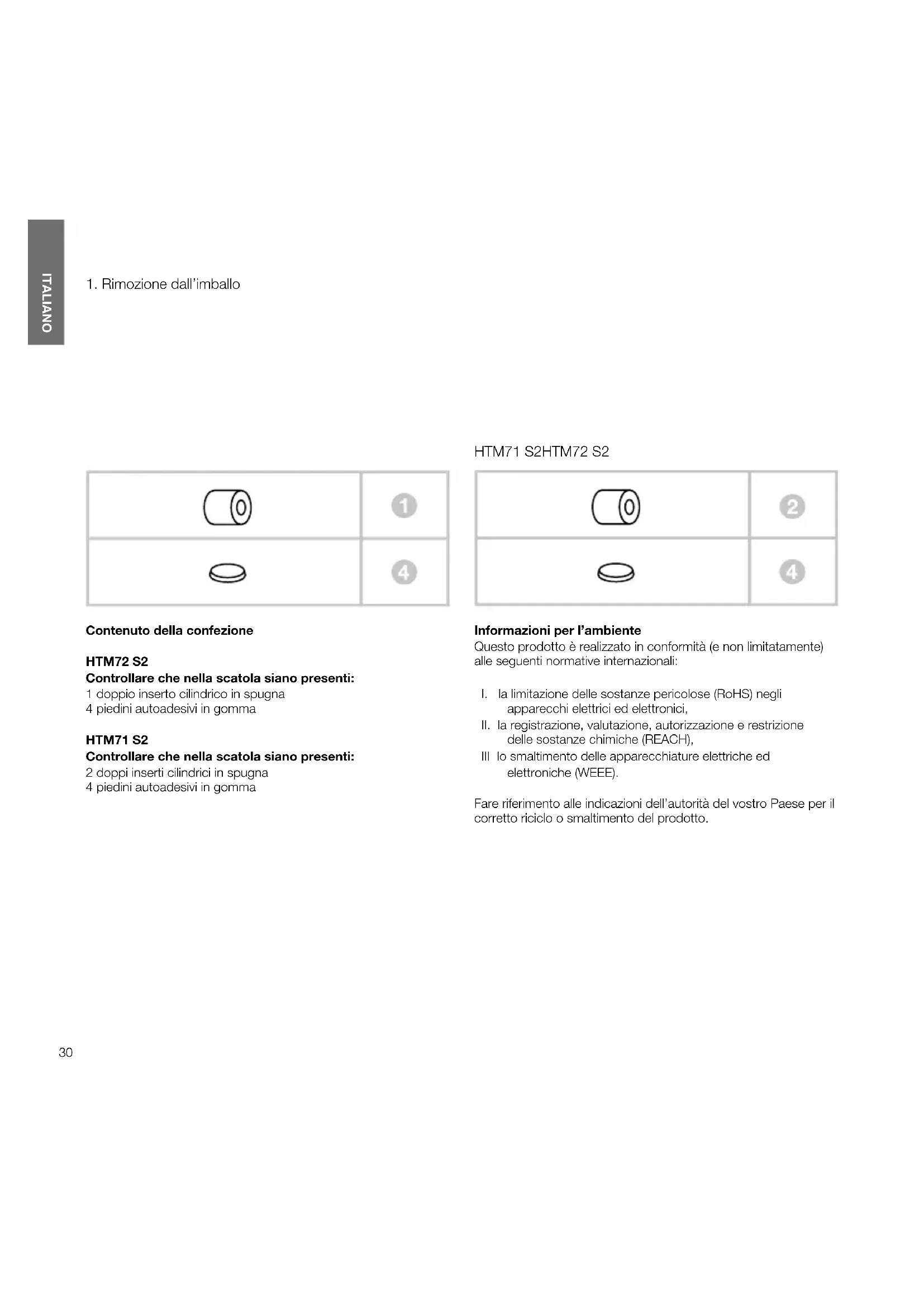

1. Rimozione dall’imballo

Contenuto della confezione HTM72S2 Controllare che nella scatola siano presenti: 1 doppio inserto cilindrico in spugna 4 piedini autoadesivi in gomma HTM71S2 Controllare che nella scatola siano presenti: 2 doppi inserti cilindrici in spugna 4 piedini autoadesivi in gomma Informazioni per l’ambiente Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli

apparecchi elettrici ed elettronici,

II. la registrazione, valutazione, autorizzazione e restrizione

delle sostanze chimiche (REACH), III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Fare riferimento alle indicazioni dell’autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto. ITALIANO

ITALIANO Installazione del diffusore Se per la visione viene utilizzato un proiettore ed uno schermo acusticamente trasparente, sistemare il diffusore dietro di esso al centro. Altrimenti collocarlo direttamente sopra o sotto lo schermo, nella posizione più vicina al livello delle orecchie e con il pannello anteriore in prossimità dello schermo. È preferibile installare il diffusore su una stabile mensola o staffa da parete oppure su un rigido supporto da pavimento. Se il diffusore viene collocato su uno scaffale o inserito in un mobile assieme ad altre apparecchiature audio/video, utilizzare i 4 piedini autoadesivi forniti ssandoli agli angoli del lato inferiore del mobile per garantire un certo grado di isolamento dalle vibrazioni. Campi magnetici dispersi Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i conni sici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

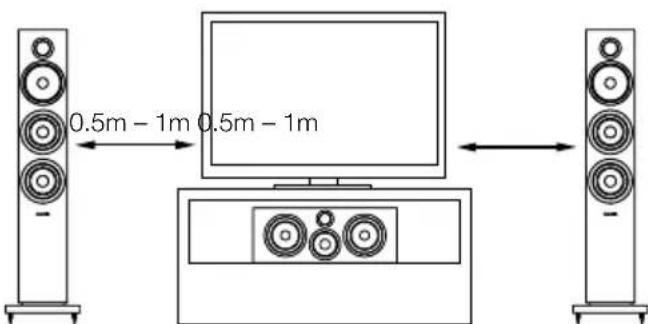

2. Posizionamento del diffusore

2. Posizionamento del diffusore

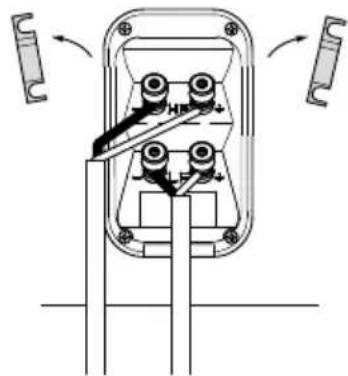

0.5m – 1m 0.5m – 1m32 ITALIANO Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell’amplicatore, ed i terminali negativi (indicati con – e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un’insufciente gamma bassa. Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Tutti i collegamenti devono essere effettuati con i componenti dell’impianto spenti. Sul retro del diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi gura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell’amplicatore. Per collegamenti in bi-wiring tramite due cavi (vedi gura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all’amplicatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata la risoluzione dei dettagli a basso livello.

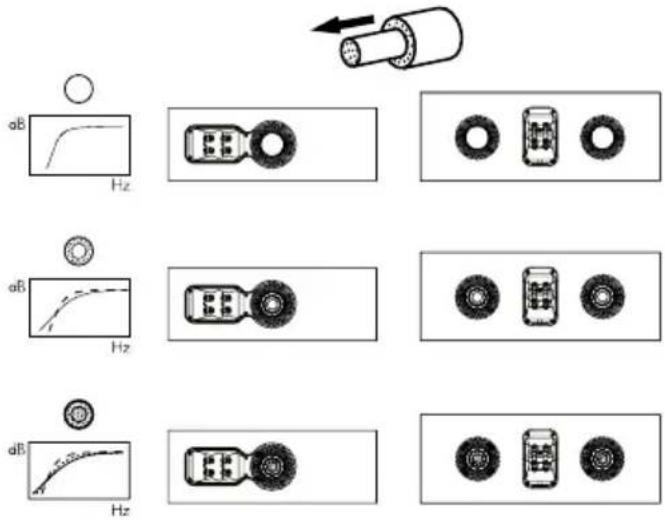

HTM71S2 HTM72S233 ITALIANO Prima procedere con la regolazione ne, assicuratevi che tutti i collegamenti dell’impianto siano corretti e stabili. In generale, allontanando i diffusori dalle pareti si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente il diffusore centrale dalle pareti, inserire nel condotto d’accordo sul retro (HTM72S2) o nei condotti frontali (HTM71S2) l’inserto o gli inserti in spugna completi, oppure, per un effetto meno marcato, i soli anelli esterni (vedi gure in alto). Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell’ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d’ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d’ascolto oppure a collocare i diffusori a ridosso di una parete diversa. Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna forniti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l’anello esterno. In quest’ultimo caso l’effetto di attenuazione della gamma bassa sarà meno marcato.

ITALIANO I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la nitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superci verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microbra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli. La nitura in legno naturale viene trattata con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come ogni materiale naturale, il legno subisce l’inuenza della luce solare e può cambiare leggermente tonalità. Eventuali differenze possono essere compensate esponendo le superci in ombra alla luce del sole no a che il colore non risulti uniforme. Questo processo può richiedere molto tempo, ma può essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti. Tenere i diffusori lontani da fonti di calore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l’insorgenza di piccole crepe nella venatura del legno. Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere no ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio afnché le parti meccaniche raggiungano le caratteristiche ottimali denite in fase di progetto.

5. Rodaggio 6. Manutenzione35
