HTM72 S2 - Alto-falante BOWERS & WILKINS - Manual de utilização gratuito

Tipo de produto	Alto-falante central para sistema de home theater
Marca	Bowers & Wilkins
Modelo	HTM72 S2
Dimensõões (L x A x P)	490 mm x 160 mm x 285 mm
Peso	8,5 kg
Alimentação	Passiva (necessita amplificador externo)
Impedância nominal	8 ohms
Potência admissível	120 W (recomendada 30-120 W)
Resposta em frequência	48 Hz – 28 kHz
Funções principais	Reprodução sonora de alta definição, bi-cablagem/bi-amplificação, ajuste de graves por tampões de espuma
Tecnologia do alto-falante	Médio/Graves Continuum 130mm, Tweeter de domo de carbono 25mm
Conexões	2 pares de terminais (bi-cablagem possível)
Posicionamento recomendado	No centro, atrás ou acima/abaixo da tela, na altura do ouvido
Manutenção e limpeza	Remoção de pó, limpeza com água e sabão neutro, não tocar nos alto-falantes
Segurança	Respeitar as distâncias dos campos magnéticos (≥50 cm de CRTs), desligar antes de conectar
Peças sobressalentes e reparabilidade	Contactar um revendedor autorizado para qualquer reparo
Informações gerais	Em conformidade com as diretivas RoHS, REACH, WEEE; prever um período de amaciamento

Perguntas frequentes - HTM72 S2 BOWERS & WILKINS

Como posicionar o alto-falante HTM72 S2 para um som ideal?

Coloque-o logo atrás ou acima/abaixo da tela, alinhado com a borda frontal da tela, na altura do ouvido se possível. Use suportes de parede ou uma prateleira rígida. Evite instalá-lo muito perto das paredes para evitar excesso de graves.

Como conectar o alto-falante ao amplificador?

Certifique-se de que todos os dispositivos estão desligados. Para uma conexão padrão, deixe as pontes entre os terminais e conecte um único par de cabos ao amplificador (+ no vermelho, - no preto). Respeite a polaridade.

Posso usar bi-cablagem ou bi-amplificação com este alto-falante?

Sim, o alto-falante é compatível. Remova as pontes entre os dois pares de terminais e conecte cada par independentemente ao amplificador. Isso melhora a resolução de detalhes finos.

O que fazer se o nível dos graves estiver muito alto?

Você pode inserir os tampões de espuma fornecidos nos dutos de descompressão. Use apenas a parte externa para uma redução moderada, ou ambos para uma redução mais forte. Ajuste também a posição do alto-falante.

Como limpar o alto-falante HTM72 S2?

Remova o pó da caixa com um pano macio. Para manchas, use um pano úmido com água e sabão neutro. Nunca use produtos abrasivos ou que contenham amônia. Evite tocar nos alto-falantes.

Há um período de amaciamento para o alto-falante?

Sim, após armazenamento em baixa temperatura, deixe cerca de um fim de semana para estabilização térmica, depois 15 horas de uso normal para que as suspensões mecânicas atinjam seu desempenho ideal.

Os campos magnéticos do alto-falante podem danificar outros dispositivos?

Sim, os alto-falantes geram campos magnéticos. Afaste o alto-falante pelo menos 50 cm de dispositivos sensíveis como televisores CRT, fitas cassete ou cartões magnéticos. Telas LCD, OLED e plasma não são afetadas.

O que fazer se o acabamento em madeira natural mudar de cor?

Exponha as superfícies uniformemente à luz solar ou use cuidadosamente uma lâmpada UV. Mantenha o alto-falante longe de fontes de calor para evitar rachaduras.

A caixa contém todos os acessórios necessários?

Sim, para o HTM72 S2, a caixa contém 1 tampão de espuma e 4 pés de borracha auto-adesivos. Certifique-se de que tudo está presente antes da instalação.

Este alto-falante está em conformidade com as normas ambientais?

Sim, está em conformidade com as diretivas RoHS, REACH e WEEE. Para reciclagem, consulte o órgão local de eliminação de resíduos.

MANUAL DE UTILIZADOR HTM72 S2 BOWERS & WILKINS

Bem-vindo e obrigado por escolher a Bowers & Wilkins.

Oulosso fundador, John Bowers, acreditava que um desenhocriativo, engenharia inovadora e technologia avançada eram aschaves que poderiamAbrir portas para se desfrutar do audio em casa. A sua crenca é algo que continuamos a partilhar e queinspira cada produitsque desenhamos.

O produto que adquiriu possui elevados padrões de desempenho que requirem um instalação preocupada, pelo que recomendamos que leia este manual antes de utilizes o produits.

Continuação na página 25 →

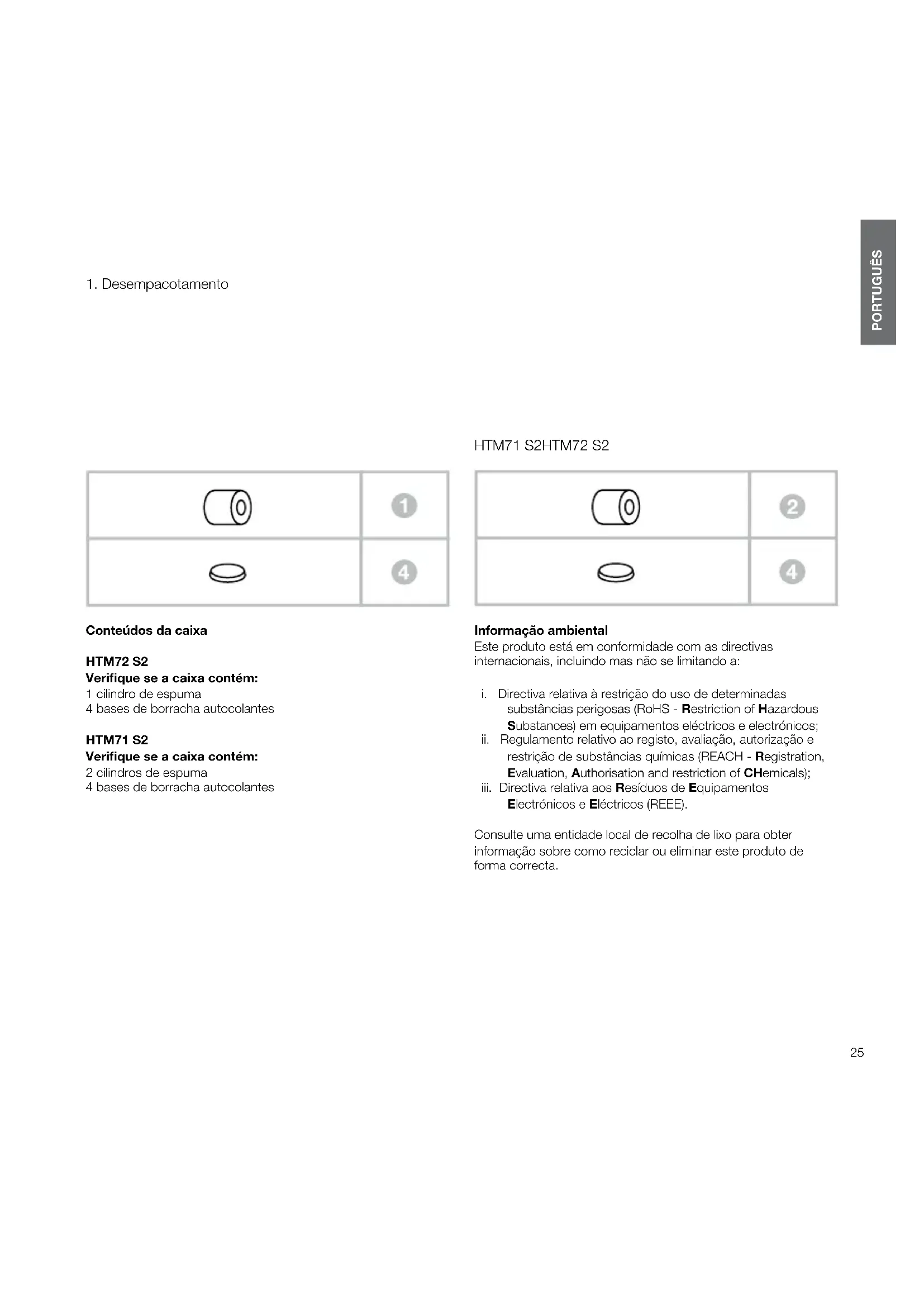

Verifique se a caixa content:

Verifique se a caixa content:

Informação Ambiental

Este produit está em conformidade com as directivas internacionais, incluindo mas não se limitando a:

i. Direcva relativa a restricao do uso de determinadas substancias perigosas (RoHS - Restriction of Hazardous Substances) em equipamentos eletricos e electronicos;
ii. Regulamento relativo ao registo, avaliacao, autorizacao e restricao de substancias quimicas (REACH - Registration, Evaluation, Authorisation and restriction of CHEmicals);
iii. Directiva relativa aos Residuos de Equipamentos Electronicos e Eléctricos (REEE).

Consulte uma entidad local de recolhá de lixo para obter informação sobre como reciclar ou eliminar este produits de forma correcta.

1. Posicionamento

Instalacao das colunas

Se utilizes um projector com um ecran acusticamente transparente, colocque a coluna atras do centro do ecran. Caso contrario, posicao-o directamente acima ou abaixo do ecran, consoante o que mais se aproximar do nivel do ouvido. Alinne a parte frontal da coluna de modo a ficar aproximadamente nivelada com o ecran. A melhor Utilização da coluna é montada num prateleira rigida ou num suporte de parede ou ainda num suporte de chao rigido. Se a coluna for colocada numa prateleira ou num movel com及其他 equipamento AV, fixe as 4 bases autocolantes à base da coluna. Estas proportionam algoisolamento da vibração.

Fluxos de Campos magnéticos

Os diafragmas das colunas criam fluxos de Campos magnéticos que se propagated para重点领域 dos limites da caixa das colunas. Recomendamos que mantenha objectos sensíveis a Campos magnéticos (televisores CRT, monitores de computador, discos de computador, cassetes de audio ou video, cartões com banda magnética e outros semelhantes) a uma distança de, pelo menos, 0,5 m das colunas. Os ecranis LCD, OLED e plasma não são afectados por Campos magnéticos.

3. Ligações

HTM72 S2

Todas as liações devem ser estabelecidas com o equipamento audio desligado.

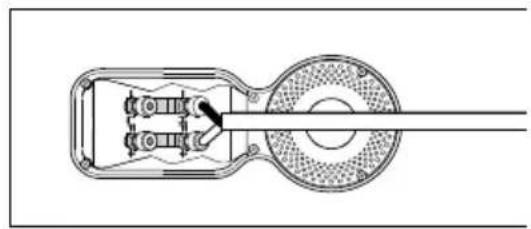

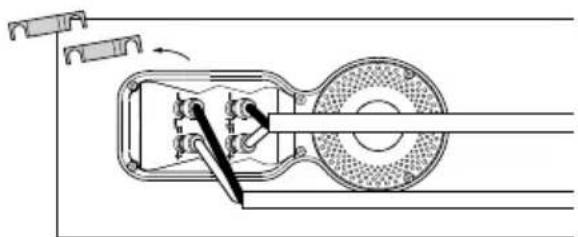

Existem 2 pares de terminais ligados na parte de trás da coluna. Para uma ligação convencional (ver acima, à esquerda), mantenha os terminais na posão de origem (conforme fornecidos), deixando apenas um par de terminais ligado ao amplificador. Para ligações de cabagem dupla ou amplificação dupla (ver acima, à direita), as ligações dos terminais devem ser removidas e cada um dos pares de terminais deve ser ligado ao amplificador de forma independente. A cabagem dupla pode melhorar a resolution dos detalhes de níveis mais baixos.

HTM71 S2

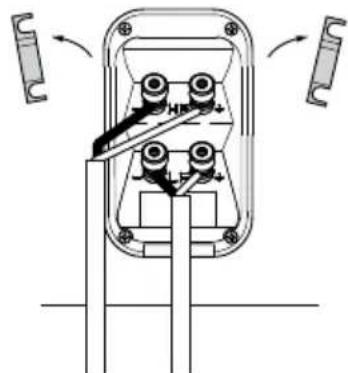

Certifique-se de que os terminais positivos da coluna (marcados com o sinal + e de cor vermelha) está ligados ao terminal de saída positiva do amplíficator e que os terminais negativos da coluna (marcados com o sinal - e de cor preta) está ligados ao terminal de saída negativa do amplíficator. Uma ligação Incorrecta pode resultar numa imagem fracá e na perda de sons graves.

Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas.

4. Ajustes

Antes de proceder ao ajustes, certifique-se de que todas as ligacoes na instalação está correctas e são seguras.

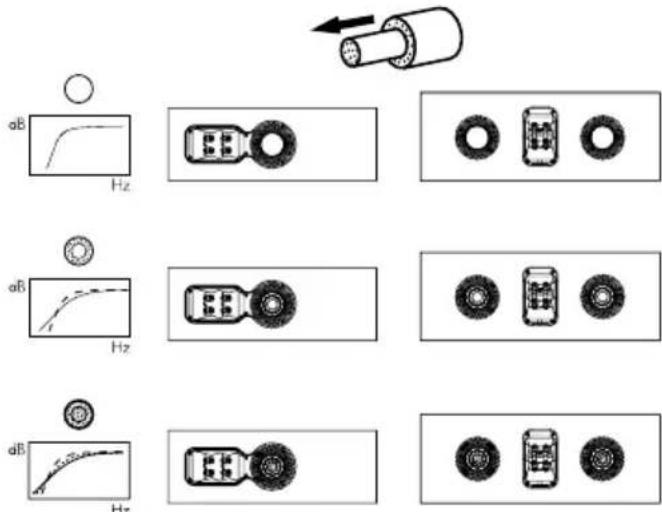

Geralmente, o maior afastamento das colunas em relacion as paredes reduz o volume dos sons graves. A existência de espaço atrás das colunas también ajuda a Criar uma sensação de profundidade do som. Por seu lado, a maior aproximação das colunas em relacion as paredes AUGmente o volume dos sons graves. Se pretender reduzir o volume dos sons graves sem ter de afastar as colunas da parede, aplicque os cilindros de espuma ou, para uma redução mais atenuada dos graves, os anéis de espuma nos tubos das portas (ver acima).

Se ossons graves parecerem estar desajustados em relacao a frequencia, é muito provavel que tal se deva as caracteristicas acusticas da divisao em que se encontra. Uma simples alteracao na posicao das colunas ou no local de audicacao pode ter um efeito significativo no desempenso sonoro, especially no que diz respeito a baixas frequencias. Tente alterar o local de audicao ou, se possivel, colocar as colunas ao longo de uma parede diferente.

Se não existremalternativeas, podeajustar odesempenho de baixa frequencia das colunasutilizing os cilindros de espuma fornecidos.Os cilindros são compostos por das partes, o que permite um determinado nivel de ajuste: podeutilizar-sea parte exteriorde maior diametro isoladamente ou combinar ambas as partes. Seutilizarapenas a parte exteriorde maior diametro do cilindro de espuma, ossons graves serao menos atenuadosdo que seutilizar oconjuntocomplete do cilindros.

1. Utilização inicial 6. Manutenção

O desempenho das colunas tera variações subtiis durante a primeira fase de auditação. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos diafragmas levarão algo tempo até recuperarem as suas propriedades mecânicas correctas. As suspensões dos diafragmas también ganharão mais flexibilitadá après as primeiras horas deutilização. O temporequiredo para que as colunas atinjam o desempenho pretendido varia consoante as condições de armazenamento prévio e a forma deutilização das vezes. Por normala,deerascaparateuuma semana para que os efeitos da temperatura estabilizem e circa de 15 horas deutilização para que as peças mecânicas funconem de acordo com ascharacteristicas previstas.

Geralmente, basta limpar o pó das superficies da caixa das colunas. Se utilizes um spray ou outras produits de limpeza, aplique-o no pano e não directamente no equipamento e teste primaryo numa area mais reduzida, ja que algunos produits de limpeza podem danIFICar algumas superficies. Evite utilizes produits abrasivos ou que contenham agentes acidos, alcalinos ou antibacterianos. As MARCAS na superficie pintada pode ser removidas com uma solucao de sabão não-perfumado diluido. Retire quaisquer MARCAS que possam persistir com um detergente limpa-vidros adequado, limpando levemente com um pano de microfibras. Não utilize produits de limpeza nos diafragmas e evite tocar-lhes, para evaporar danos.

As folhas demadeira são tratadas com um verniz resistente ao raios ultravioleta para minimizar a possibuldade de alteracoes de coloracao com o passar do tempo. No entanto, é normal que Hajia alguma descoloracao, tal como aconcece com todos os materiais naturais. Para corrigir diferencas na coloracao, exponha todas as superficies à luz solar de igual forma e durante um periodo de tempo semelhante ate que a cor fique uniforme. Esteprocesso pode ser bastante demorado, mas é possivel aceleral-loseutilizar, com prudencia, uma lampada ultravioleta. Mantenha as colunas afastadas de fontes diretas de calor, tais como aquecedores ou ar condicionado, para evaporar que as folhas deMadeira estalem.
