AD 740 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Marque	Aerial
Modèle	AD 740
Type de produit	Déshumidificateur
Alimentation électrique	230 V / 50 Hz, 625 W, 3,5 A
Réfrigérant	R454c (0,32 kg, GWP 148)
Capacité de déshumidification	Non spécifiée dans la notice
Réservoir d'eau (seau)	Intégré, avec verrouillage et indicateur de seau plein
Vidange continue possible	Oui, via un tuyau de vidange optionnel (12 x 2 mm)
Fonctions principales	Déshumidification automatique, dégivrage automatique, mode nuit (10 h à faible niveau), compteur de puissance (MID), verrouillage des touches, réglage de la langue
Panneau de commande	Écran, touches de réglage (humidité, ventilation, informations, marche/arrêt)
Niveaux de ventilation	2 niveaux (haute et basse performance)
Plage de température de fonctionnement	Environ 5 °C à 30 °C (messages d'erreur hors plage)
Empilage	Jusqu'à 2 appareils, avec fixation par sangles
Transport	Poignée pliante et 2 roues (AD 740), transport vertical
Nettoyage et entretien	Filtre à air lavable (ou remplacement), cuve d'égouttement essuyable, bac d'égouttage (AD 40)
Pièces détachées et réparabilité	Filtres d'origine, service après-vente AERIAL, réparations par personnel qualifié
Sécurité	Fluide frigorigène inflammable (R454c), ne pas utiliser dans atmosphères explosives, protection IP X1, arrêt automatique en cas de seau plein
Dimensions (approx.)	Non spécifiées dans la notice
Poids (approx.)	Non spécifié dans la notice

FOIRE AUX QUESTIONS - AD 740 Aerial

Comment démarrer le déshumidificateur Aerial AD 740 ?

Après avoir branché l'appareil, positionnez le bouton marche/arrêt sur « I ». L'écran affiche « Démarrage » et l'appareil se lance automatiquement. Réglez l'humidité souhaitée avec les touches fléchées. Le déshumidificateur ne fonctionne que si l'humidité ambiante réelle est supérieure à la consigne.

Comment vider le seau d'eau de condensation ?

Lorsque le témoin « Seau plein » clignote, désactivez le système de verrouillage du seau, retirez-le, videz-le, puis remettez-le en place jusqu'à ce qu'il s'enclenche. Attention : ne jamais toucher les composants électriques avec de l'eau.

Comment activer le mode nuit ?

Appuyez sur la touche mode nuit. L'appareil fonctionne alors pendant 10 heures au niveau de ventilation 1 (silencieux). Après ce délai, il reprend le réglage précédent.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre et nettoyez-le avec un aspirateur ou à l'eau tiède (bien le sécher). Remettez-le en place. Un filtre encrassé réduit les performances de déshumidification. Utilisez uniquement des filtres d'origine.

Que faire en cas d'erreur E1 (Room temp) ?

L'erreur E1 indique une température ambiante inférieure à 1 °C ou supérieure à 34 °C. L'appareil redémarre automatiquement dès que la température revient entre 5 °C et 30 °C.

Que faire en cas d'erreur E2 (cooling system) ?

Vérifiez d'abord le filtre et les entrées/sorties d'air. Si le problème persiste, contactez le service après-vente AERIAL. Ne tentez pas de réparer le circuit de réfrigération vous-même.

Comment transporter le déshumidificateur AD 740 ?

Utilisez la poignée pliante et les roues. Avant de déplacer l'appareil, videz le seau et débranchez le câble secteur. Transportez-le toujours à la verticale. Ne mettez pas les mains dans la grille du filtre.

Peut-on raccorder un tuyau de vidange continue ?

Oui, retirez le seau et fixez un tuyau de diamètre 12 x 2 mm sur la tubulure de vidange avec un collier de serrage. L'extrémité du tuyau doit être plus basse que la tubulure et ne pas plonger dans l'eau.

Quelle est la consommation électrique du déshumidificateur ?

L'appareil a une puissance de 625 W sous 230 V. Il est équipé d'un compteur de puissance (MID) qui affiche la consommation en kWh. Utilisez la touche d'information pour consulter les données.

Quelles sont les précautions de sécurité importantes ?

Le réfrigérant R454c est inflammable. N'utilisez jamais l'appareil dans une atmosphère explosive ou à forte concentration de solvants. Assurez-vous que la pièce fait plus de 4 m² et que la prise est mise à la terre. Ne percez pas le circuit frigorifique.

MODE D'EMPLOI AD 740 Aerial

1 Variantes des appareils....48
2 Vue d'ensemble des produits .... 49
3 Vue d'ensemble du panneau de commande.... 50
4 À propos du présent mode d'emploi....51
5 Description du produit .... 51
6 Sécurité....51
7 Déballage....52
8 Empilage des appareils....52
9 Transport et raccordement 53
10 Utilisation 54
11 Entretien et maintenance 55
12 Dépannage 56
13 Mise hors service, entreposage et élimination .... 58
14 Déclaration de conformité CE....59

1 Variantes des appareils

Différentes variantes d'appareils sont décrites dans ce mode d'emploi. Les fonctions et l'utilisation sont quasiment identiques. La plaque signalétique indique la variante en présence. Vous trouverez de plus amples informations dans les caractéristiques techniques (voir dernière page).

Variante	Caractéristiques principales
AD 740 Poignée pliante, 2 roues
AD 40	Poignée de transport, pieds

2 Vue d'ensemble des produits

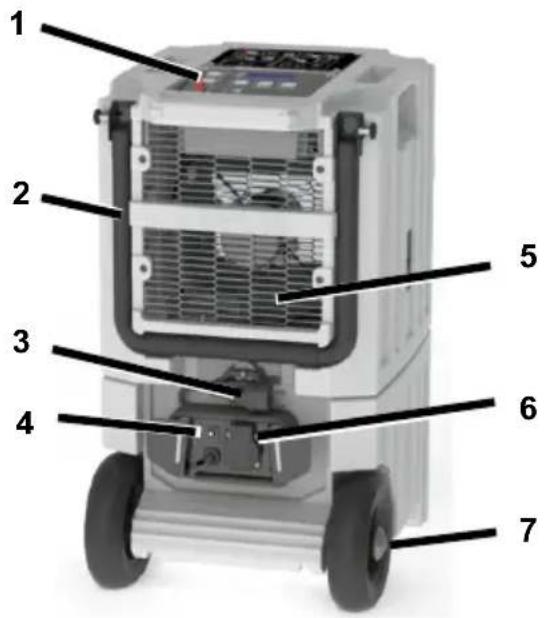

Fig. 1 : vue de face

1	Panneau de commande	6	Prise de courant
2	Poignée pliante (AD 740 uniquement)	7	Roues (AD 740)
3	Prise secteur	8	Points de fixation pour sangle
4	Cache de protection de la prise de courant	9	Pieds (AD 40)
5	Sortie d'air

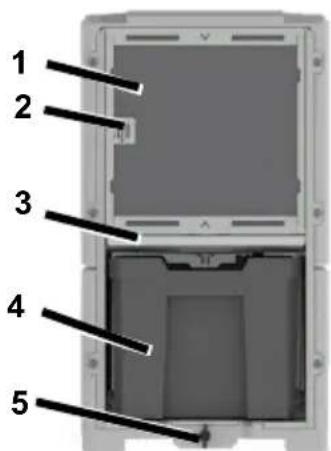

1 2 3 4 5

1	Surface d'aspiration d'air avec filtre	4	Seau
2	Capteur d'air ambiant	5	Verrouillage du seau
3	Cuve d'égouttement

3 Vue d'ensemble du panneau de commande

1 2 3 4 5 6 7 12 11 10 9 8 MID apprev 17 h press 5s kWh

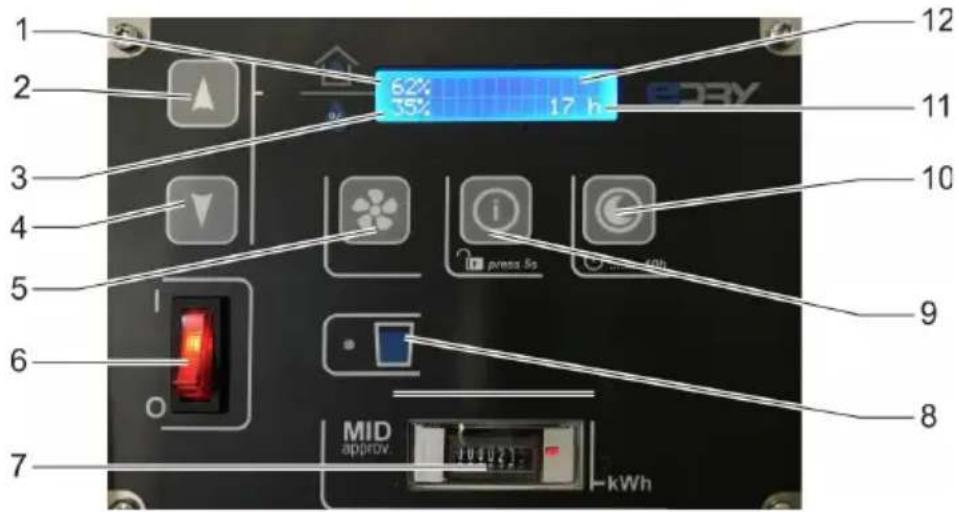

Fig. 3 : Vue d'ensemble du panneau de commande

1	Humidité ambiante réelle	7	Compteur de puissance (MID)
2	Augmenter l'humidité ambiante	8	Témoin « Seau plein »
3	Humidité ambiante de consigne	9	Touche d'informations
4	Réduire l'humidité ambiante	10	Mode nuit
5	Réglage du ventilateur	11	Heures de fonctionnement
6	Bouton marche/arrêt	12	Écran

Touche	Appuyer brièvement	Appuyer pendant 5 s	Écran
	Abaisser/augmenter l'humidité ambiante par paliers de 1 %	Abaisser/aug-menter l'humi-dité ambiante par paliers de 5%
	Dans le menu « Langue » : Sélectionner la langue
Bouton marche/arrêt	Mise en marche/arrêt du dés-humidificateur		Démarrage45% 12345h
	Changement des niveaux de ven-tilation ; Niveau 2 : performance élevée du ventilateur ; Niveau 1 : performance basse du ventilateur		fan speed high
			fan speed low
	Appuyer brièvement deux fois : Régler la langue	Désactiver le verrouillage des touches	LangueFrançais

4 À propos du présent mode d'emploi

Le présent mode d'emploi ne peut être reproduit, dupliqué ou distribué sans l'accord écrit du fabricant.

Important : lire attentivement avant l'utilisation. Conserver pour une référence future.

5 Description du produit

Le déshumidificateur régule l'humidité dans la pièce. L'eau de condensation qui en résulte est recueillie dans un seau ou évacuée par un tuyau de vidange optionnel. Le déshumidificateur est équipé d'un système de dégivrage automatique.

Contenu de la livraison

• Déshumidificateur
• Mode d'emploi
• Seau (dans l'appareil)

Accessoires optionnels

• Kit de pompe
• Tuyau de vidange

Plaque signalétique

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz/ 625W 3.5A/ R454c (0,32kg) GWP:148/ COF:0,047t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

La plaque signalétique se trouve dans le compartiment du seau.

6 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des espaces intérieurs fermés tels que caves, garages ou entrepôts.

Le déshumidificateur ne doit être installé, utilisé et stocké que dans des locaux d'une surface au sol supérieure à 4 m².

Le déshumidificateur ne doit être utilisé qu'en conformité avec les données techniques (voir dernière page).

Le déshumidificateur ne doit pas être utilisé par des personnes ayant des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utilisateur doit avoir lu et compris le mode d'emploi.

Utilisation erronée prévisible

Le déshumidificateur ne doit pas être utilisé :

• dans des pièces avec un risque d'explosion ;
• dans des pièces avec une atmosphère agressive (par ex. du fait de produits chimiques) ;
• dans des pièces avec de l'eau dont le pH se situe entre 7,0 et 7,4 ;
• dans des pièces avec du sel ou des liquides avec une teneur en sel > 1 %, par ex. les bains de saumure ;
• dans les zones humides des piscines ;
• dans les pièces où l'air est traité à l'ozone, où la concentration de solvants est élevée, ou dans lesquelles l'exposition aux poussières est importante.

Consignes générales de sécurité

AVERTISSEMENT ! Risques d'explosion, de brûlures et d'empoisonnement par les fluides frigorigènes !

L'appareil contient un frigorigène inodore et inflammable qui, s'il n'est pas manipulé correctement, peut provoquer des explosions, des incendies, des blessures et des empoisonnements. Le circuit frigorifique est sous pression.

Ne pas utiliser d'objets pour accélérer le processus de dégivrage.
- Ne pas entreposer le déshumidificateur dans des pièces avec des sources d'inflammation permanentes comme des flammes nues, des appareils à gaz allumés ou des appareils de chauffage électrique.
Ne pas percer ou brûler le déshumidificateur.
N'utiliser l'appareil que dans une pièce suffisamment aérée et avec une surface au sol supérieure à 4 m².
Les travaux sur le circuit frigorifique ne doivent être effectués que par le fabricant ou par du personnel qualifié et autorisé par lui. Avant toute intervention sur le circuit frigorifique, celui-ci doit être déchargé sur les dispositifs prévus.
Respecter les réglementations nationales en vigueur pour les installations à gaz.
Ne pas vidanger le frigorigène ni le jeter dans les ordures ménagères.
Éviter le contact avec le réfrigérant.

AVERTISSEMENT ! Électrocution !

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

- Éviter tout contact entre l'eau et les composants conducteurs de tension.

Éteindre le déshumidificateur et débrancher la fiche secteur avant de déplacer l'appareil et, si besoin, vidanger l'eau.
Vider le seau avant chaque changement d'emplacement.
Les travaux sur les composants électriques ne doivent être effectués que par le fabricant ou du personnel autorisé.

7 Déballage

Procédure

1. Vérifier l'intégralité de la livraison. En cas de dommages ou de livraison incomplète, contactez votre revendeur.
2. Retirer l'emballage et le jeter conformément à la réglementation locale.

8 Empilage des appareils

Deux appareils de cette série peuvent être empilés l'un sur l'autre pour le transport et le stockage.

Avertissement ! Risque d'écrase- ment en cas de basculement ou de déséquilibre !

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre. Veiller à ce que les pieds de l'appareil supérieur se trouvent dans les encoches de l'appareil inférieur.
➢ Fixer le déshumidificateur, par exemple à l'aide de sangles, pour éviter tout risque de basculement et de chute.

Procédure

1. Placer les pieds de l'appareil supérieur dans les encoches de l'appareil inférieur.
2. Utiliser un moyen de fixation approprié tel que des sangles accrochées aux points de fixation de manière à

attacher l'appareil supérieur à l'appareil inférieur afin de l'empêcher de tomber. Ne pas empiler plus de deux appareils.

AVERTISSEMENT ! Risque d'écrase- ment en cas de déséquilibre !

Transporter le déshumidificateur verticalement et le protéger contre le basculement ou le glissement.
→ Installer le déshumidificateur sur des surfaces planes et fermes.

AVERTISSEMENT ! Risque d'écrase- ment ou de coupure par pénétration dans la grille du filtre à air !

• Transporter le déshumidificateur par les poignées.
  Ne pas mettre les mains dans le filtre à air.

PRUDENCE ! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur !

Transporter le déshumidificateur par les poignées.
Deux personnes sont nécessaires au transport du déshumidificateur.

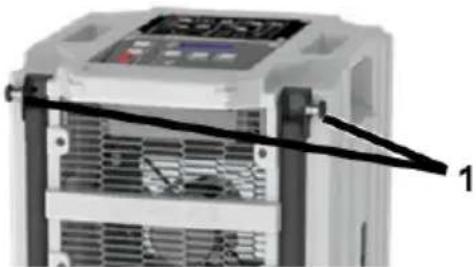

Procédure

1. Veiller à ce que le seau soit vide et fixé à l'aide du système de verrouillage du seau.
2. S'assurer que le tuyau de vidange (facultatif) et le câble secteur sont débranchés de l'appareil.
3. AD 740: Replier la poignée pliante pour transporter l'appareil à l'aide des roues. Pour ce faire, libérer les dispositifs de verrouillage de la poignée pliante de gauche et droite (pos. 1) et relever la poignée pliante jusqu'à ce que les dispositifs de verrouillage s'enclenchent à

nouveau.

1. Transporter le déshumidificateur jusqu'au lieu d'utilisation.
2. AD 740: Replier la poignée.

REMARQUE : L'air doit circuler librement. Ne pas couvrir les évents d'aération. L'espace libre devant la sortie d'air et le filtre à air doit être d'au moins 1 m.

Prévoir des seaux

Ne s'applique pas si un tuyau de vidange optionnel est raccordé.

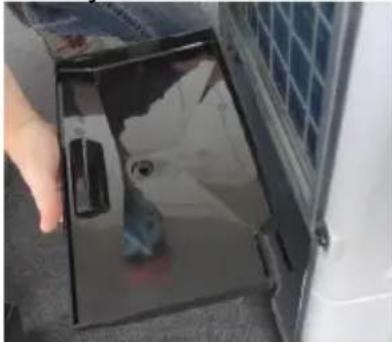

Procédure

Pousser le seau dans le déshumidificateur.
➢ Fixer le seau avec le système de verrouillage approprié.

Raccorder le tuyau de vidange optionnel

Si nécessaire, l'eau de condensation peut être évacuée au moyen d'un tuyau de vidange plutôt que dans le seau. Procéder comme suit :

ATTENTION ! Performance insuffisante de l'appareil !

• Ne pas insérer l'extrémité du tuyau dans l'eau (refoulement d'eau possible).
  Ne pas plier le tuyau de vidange.
  Ne pas placer d'objet sur le tuyau.

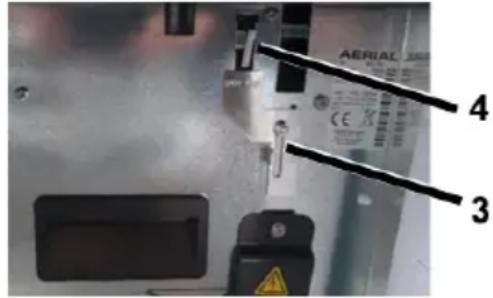

Procédure

1. Retirer le seau.
2. Fixer un tuyau approprié (12 x 2 mm) à l'aide d'un collier de

serrage sur la tubulure de vidange (pos. 2).

1. S'assurer que l'extrémité du tuyau est plus basse que le début du tuyau sur la tubulure de vidange. Pente d'au moins 5 % (5 cm/mètre).
2. Pousser la plaque de recouvrement supérieure (pos. 3) devant l'évidement (pos. 4). Pour ce faire, desserrer la vis de la plaque de recouvrement et pousser la plaque de recouvrement vers le haut.

1. Acheminer l'extrémité du tuyau dans un siphon ou un récipient approprié.

Raccordement électrique

Procédure

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.
2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.
3. Installer un disjoncteur différentiel dans les pièces humides ou sur les chantiers.

4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.

5. S'assurer que la prise utilisée soit mise à la terre.

6. Brancher la fiche secteur dans la prise de courant.
7. Si nécessaire, il est possible de raccorder au maximum un appareil supplémentaire à la prise du déshumidificateur. Si plus d'un appareil est raccordé, le fusible intégré à la prise de courant empêche les appareils de fonctionner.

10 Utilisation

Désactiver le verrouillage des touches

Après 2 minutes sans activation du panneau de commande, le verrouillage des touches est automatiquement activé.

Procédure

1. Appuyer sur la touche et la maintenir enfoncée pendant 5 secondes.

Désactiver le verrouillage des touches

Régler la langue

Procédure

1. Appuyer deux fois d'affilée sur la touche
2. L'écran affiche la langue actuelle.
3. Régler la langue souhaitée à l'aide des touches fléchées
4. Patienter 3 secondes jusqu'à ce que la langue sélectionnée ne clignote plus.

Déshumidifier la pièce

REMARQUE : laisser le déshumidificateur reposer dans sa position finale pendant environ 15 minutes avant la mise en service, après le transport et après un entreposage prolongé.

Procédure

1. Veiller à ce que l'eau de condensation puisse être évacuée par un ou dans le seau.
2. Positionner le bouton marche/arrêt sur « I ».

« Démarrage » clignote à l'écran. L'opération démarre. Aucune opération n'est possible tant que l'affichage « Arrêt » ou « Démarrage » clignote.

1. Régler l'humidité souhaitée à l'aide

des touches fléchées

déshumidificateur ne démarre que si l'humidité ambiante réelle est supérieure à l'humidité ambiante de consigne.

1. Sélectionner le niveau du ventilateur. Pour ce faire, appuyer sur la

touche

Le déshumidificateur fonctionne jusqu'à ce que l'humidité ambiante de consigne soit atteinte ou que le seau soit plein, puis le fonctionnement s'arrête.

Vider le seau

Le témoin « Seau plein » clignote, le seau est plein.

Procédure

1. Désactiver le système de verrouillage du seau.
2. Vider le seau.
3. Fixer à nouveau le seau avec le système de verrouillage approprié.

Mode nuit

Si nécessaire, le mode nuit peut être activé pour obtenir un fonctionnement plus silencieux pendant 10 heures.

1. Appuyer sur la touche

Le déshumidificateur fonctionne pendant 10 heures au niveau 1.

Éteindre

Procédure

1. Si nécessaire, vider le seau.
2. Positionner le bouton marche/arrêt sur « 0 ».

11 Entretien et maintenance

AVERTISSEMENT ! Électrocution !

Avant chaque nettoyage du bac d'égouttage du modèle AD40, débrancher le déshumidificateur du réseau électrique.

AVERTISSEMENT ! Dommages causés à la santé par la poussière !

Nettoyer le déshumidificateur à air comprimé uniquement dans un environnement ouvert.
→ Porter un masque et des lunettes de protection.

ATTENTION ! Dommages matériels !

Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des produits de nettoyage doux.
N'utiliser que des pièces de rechange d'origine agréées.

Nettoyage et inspection

Procédure

1. Éteindre le déshumidificateur.
2. Débrancher la fiche secteur.
3. Retirer et nettoyer le filtre à air (par ex. avec un aspirateur) ou le remplacer.
4. Vérifier la tubulure de vidange et éventuellement le tuyau de vidange raccordé.
5. AD 740 seulement : Tirer légèrement sur la cuve d'égouttement et

l'essuyer avec un chiffon.

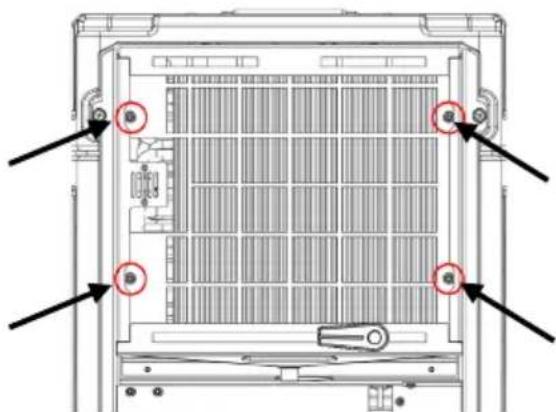

1. AD 40 seulement : Démonter le porte-filtre. Pour ce faire, desserrer les quatre vis indiquées à l'aide d'un tournevis approprié et retirer le porte-filtre.

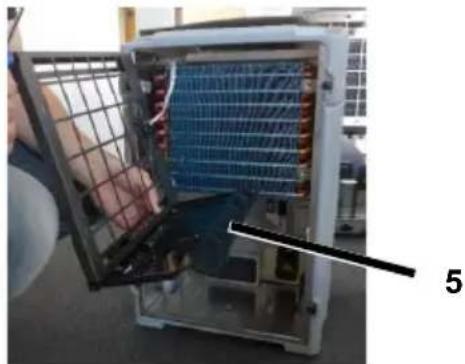

1. AD 40 seulement : Le bac d'égout- tage (pos. 5) est situé sur le cou- vercle du filtre. Essuyer le bac d'égouttage avec un chiffon.

1. Replacer/insérer le bac d'égouttage et remettre le couvercle du filtre si nécessaire.

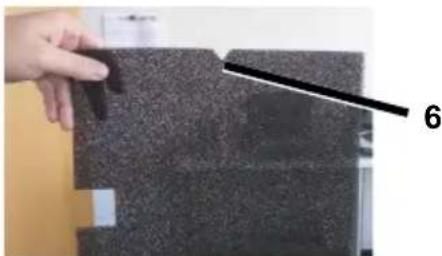

2. Insérer le filtre neuf ou nettoyé. N'utiliser que des filtres d'origine.

Veiller à ce que l'encoche (pos. 6) soit alignée vers le haut.

1. Brancher le câble secteur.
2. Allumer le déshumidificateur si nécessaire.

Pièces de rechange et service après-vente

Pour toute question concernant le dés-humidificateur ou tout besoin de pièces de rechange, contacter un revendeur agréé ou le service après-vente AERIAL.

12 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente AERIAL.

AVERTISSEMENT ! Risque d'empoisonnement par réfrigérant, de brû-lures, d'écrasement ou d'électrocution lors des travaux de maintenance !

Les travaux de réparation ou de remise en état ne doivent être effectués que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, éteindre le déshumidificateur et s'assurer qu'il ne sera pas remis en marche.
Laisser les composants chauds refroidir suffisamment avant d'effectuer des travaux sur ces composants.

Messages d'erreur

Affichage à l’écran	Cause possible	Remède
Error E1(Room temp)	Température extérieure< 1 °C ou >34 °C	L'appareil redémarre automatiquement dès que la température dépasse à nouveau 5 °C ou< 30 °C.
Error E2(cooling system)	Défaillance du système de refroidissement	Contrôler le filtre et, si nécessaire, le nettoyer ou le remplacer. Contrôler la surface d'aspiration d'air et la sortie d'air. Les deux doivent être librement accessibles.
	Circuit de réfrigération défectueux	Contacter le service après-vente AERIAL.

Dysfonctionnements

Problème	Cause possible	Remède
Le déshumidificateur a une performance de déshumidification faible ou nulle.	Le filtre à air est en-crassé. Le déshumidi-ficateur ne reçoit pas assez d'air. Les filtres sales peuvent endo-mmager l'appareil à long terme.	Nettoyer le filtre ou le rempla-cer si nécessaire.
Le déshumidificateur est hors service/le ventilateur et le com-presseur ne fonction-nent pas.	Le déshumidificateur est éteint.	Allumer le déshumidificateur.
	Le déshumidificateur n'est pas alimenté en courant.	Vérifier l'alimentation électrique.
Le témoin « Seau plein » s'allume, même si le seau est vide.	Le seau n'est pas correctement mis en place.	Mettre le seau correctement en place.
Défaillance de la pompe	La pompe est blo-quée, par exemple parce que l'eau ne peut pas s'écouler par le tuyau de vi-dange/le seau.	Vérifier le tuyau de vidange/le seau.
	Pompe défectueuse.	Contacter le service après-vente AERIAL.

13 Mise hors service, entreposage et élimination

Mise hors service

Procédure

1. Éteindre le déshumidificateur.
2. Vider le seau.
3. Débrancher la fiche secteur.
4. Couvrir le déshumidificateur avec un chiffon pour le protéger de la poussière.

Entreposage

AVERTISSEMENT! Risque de bles- sure!

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre. Veiller à ce que les pieds de l'appareil supérieur se trouvent dans les encoches de l'appareil inférieur.
Fixer le déshumidificateur, par exemple à l'aide de sangles, pour éviter tout risque de basculement et de chute.

Procédure

1. Entreposer le déshumidificateur entre 0 °C et +40 °C.

Élimination

ATTENTION ! Risque lié aux matériaux et aux substances

• Trier les matériaux par type et les recycler selon les règlements locaux.
  Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur avec les ordures ménagères, mais l'éliminer conformément à la législation en vigueur.

14 Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines 2006/42/CE

Annexe II 1.A

Fabricant : Dantherm GmbH

Oststraße 148

22844 Norderstedt

Produit : Déshumidificateur

N° d'article : AD 740 / AD 40

Description fonctionnelle : Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des pièces fermées.

Il est expressément indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes :

• 2006/42/EG Directive Machines

• 2014/ 30/ CE Directive sur la compatibilité électromagnétique (CEM)

Les normes harmonisées suivantes ont été appliquées :

• EN 60335-2-40:2003

• EN 60335-1:2012

• EN 60204-1:2018

• EN 378-2:2016

• EN ISO 12100:2010

• EN ISO 13857:2008

• EN ISO 14120:2015

Personne autorisée à établir la documentation technique : Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, le 30/11/2020

VI. DA - BETJENINGSVEJLEDNING
