Merke	Aerial
Modell	AD 740
Produkttype	Avfukter
Strømforsyning	230 V / 50 Hz, 625 W, 3,5 A
Kjølemiddel	R454c (0,32 kg, GWP 148)
Avfuktingskapasitet	Ikke spesifisert i bruksanvisningen
Vanntank (bøtte)	Innebygget, med lås og indikator for full bøtte
Kontinuerlig avløp mulig	Ja, via et valgfritt avløpsrør (12 x 2 mm)
Hovedfunksjoner	Automatisk avfukting, automatisk avriming, nattmodus (10 t på lavt nivå), strømmåler (MID), tastelås, språkinnstilling
Betjeningspanel	Skjerm, justeringstaster (fuktighet, ventilasjon, informasjon, på/av)
Ventilasjonsnivåer	2 nivåer (høy og lav ytelse)
Driftstemperaturområde	Omtrent 5 °C til 30 °C (feilmeldinger utenfor området)
Stabling	Opptil 2 enheter, med remfeste
Transport	Sammenleggbart håndtak og 2 hjul (AD 740), vertikal transport
Rengjøring og vedlikehold	Vaskbart luftfilter (eller utskifting), avtørkbar dryppskål, avløpsbrett (AD 40)
Reservedeler og reparasjonsevne	Originalfiltre, AERIAL kundeservice, reparasjoner av kvalifisert personell
Sikkerhet	Brennbart kjølemiddel (R454c), må ikke brukes i eksplosjonsfarlige omgivelser, IP X1-beskyttelse, automatisk stopp ved full bøtte
Mål (omtrent)	Ikke spesifisert i bruksanvisningen
Vekt (omtrent)	Ikke spesifisert i bruksanvisningen

Ofte stilte spørsmål - AD 740 Aerial

Hvordan starter jeg Aerial AD 740 avfukteren?

Etter at du har koblet til enheten, sett på/av-bryteren til « I ». Skjermen viser « Oppstart » og enheten starter automatisk. Still inn ønsket fuktighet med piltastene. Avfukteren fungerer bare hvis den faktiske omgivelsesfuktigheten er høyere enn innstilt verdi.

Hvordan tømmer jeg kondensvannsbøtten?

Når indikatoren « Bøtte full » blinker, deaktiver låsesystemet for bøtten, ta den ut, tøm den, og sett den tilbake til den klikker på plass. Obs: berør aldri elektriske komponenter med vann.

Hvordan aktiverer jeg nattmodus?

Trykk på nattmodustasten. Enheten kjører deretter i 10 timer på ventilasjonsnivå 1 (stille). Etter denne tiden går den tilbake til forrige innstilling.

Hvordan rengjør jeg luftfilteret?

Slå av og trekk ut støpselet. Ta ut filteret og rengjør det med støvsuger eller lunkent vann (tørk det godt). Sett det tilbake på plass. Et skittent filter reduserer avfuktingsytelsen. Bruk kun originale filtre.

Hva gjør jeg ved feil E1 (romtemperatur)?

Feil E1 indikerer at romtemperaturen er under 1 °C eller over 34 °C. Enheten starter automatisk på nytt når temperaturen er tilbake mellom 5 °C og 30 °C.

Hva gjør jeg ved feil E2 (kjølesystem)?

Kontroller først filteret og luftinntak/-utløp. Hvis problemet vedvarer, kontakt AERIAL kundeservice. Ikke prøv å reparere kjølekretsen selv.

Hvordan transporterer jeg AD 740 avfukteren?

Bruk det sammenleggbare håndtaket og hjulene. Før du flytter enheten, tøm bøtten og trekk ut strømledningen. Transporter den alltid vertikalt. Ikke stikk hendene inn i filtergitteret.

Kan jeg koble til et kontinuerlig avløpsrør?

Ja, ta ut bøtten og fest et rør med diameter 12 x 2 mm på avløpsstussen med en slangeklemme. Rørenden må være lavere enn avløpsstussen og ikke stå i vann.

Hva er strømforbruket til avfukteren?

Enheten har en effekt på 625 W ved 230 V. Den er utstyrt med en strømmåler (MID) som viser forbruket i kWh. Bruk informasjonstasten for å se dataene.

Hva er viktige sikkerhetstiltak?

Kjølemiddelet R454c er brennbart. Bruk aldri enheten i eksplosjonsfarlige omgivelser eller med høy konsentrasjon av løsemidler. Sørg for at rommet er større enn 4 m² og at stikkontakten er jordet. Ikke bor i kjølekretsen.

BRUKSANVISNING AD 740 Aerial

9 Transport og tilslutning

Transport

ADVARSEL! Fare for fastklemning eller skæring, hvis der gribes fat i luftfilterets gitter!

Transportér luftaffugteren i grebene.
→ Tag ikke fat i luftfilteret.

FORSIGTIG! Fare for fastklemning eller ergonomiske skader ved transport af luftaffugteren!

Transportér luftaffugteren i grebene.
Transportér luftaffugteren med to personer.

Fremgangsmåde

Reservedele og kundeservice

14 EF-overensstemmelseserklæring

EG-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1.A

Følgende harmoniserede standarder er benyttet:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

1 Luftavfuktervarianter 72
2 Produktoversikt....73
3 Oversikt over kontrollpanelet 74
4 Om denne bruksanvisningen....75
5 Produktbeskrivelse....75
6 Sikkerhet....75
7 Utpakking 76
8 Stabling av apparater 76
9 Transport og tilkobling....76
10 Betjening 78
11 Vedlikehold og pleie 79
12 Utbedring av feil....80
13 Avslutte bruken, sette til oppbevaring, kassering 81
14 EF-samsvarserklæring 82

1 Luftavfuktervarianter

Denne bruksanvisningen beskriver diverse luftavfuktervarianter. De er bortimot identiske når det gjelder funksjoner og betjening. På typeskiltet kan du se hvilken variant du har. Ytterligere informasjon står under Tekniske data (se siste side).

Variant Hovedkjennetegn
AD 740 Nedfellbart håndtak, 2 hjul
AD 40	Bærehåndtak, føtter

2 Produktoversikt

1 2 3 4 5 6 7

AD 4D 4 6 8 9

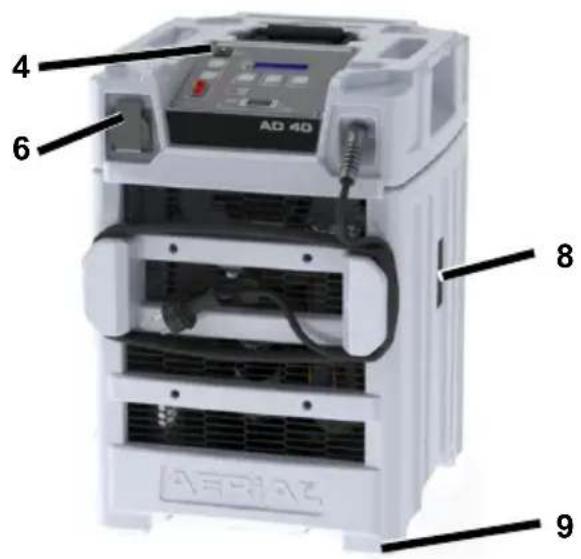

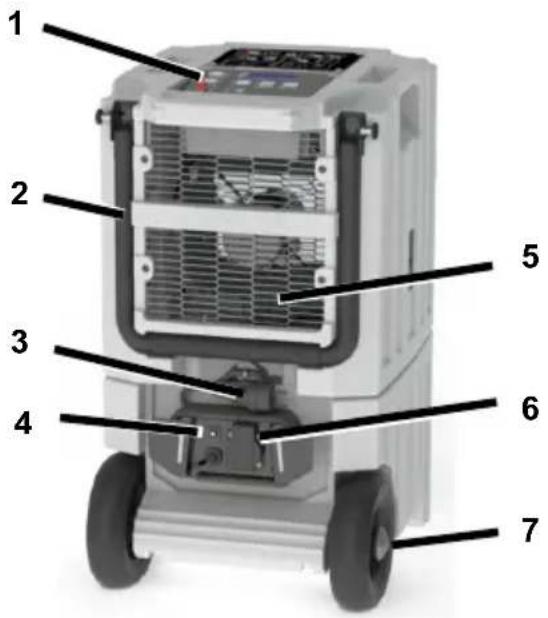

Fig. 1: Sett forfra

1	Kontrollpanel 6 Stikkontakt
2	Nedfellbart håndtak (kun AD 740)	7	Hjul (AD 740)
3	Støpsel	8	Festepunkter for stropper
4	Stikkontaktsikring	9	Føtter (AD 40)
5	Luftutløp

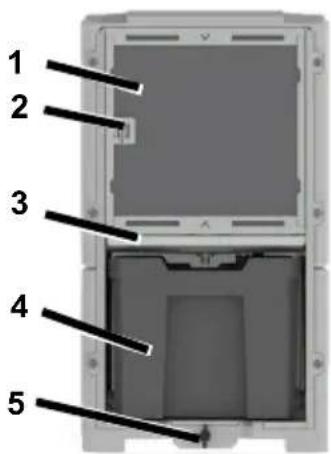

1 2 3 4 5

1	Luftinnsugning med filter	4	Bøtte
2	Romluftssensor 5 Bøttelås
3	Dryppanne

3 Oversikt over kontrollpanelet

1 2 3 4 5 6 7 62% 35% 17 h 12 11 10 i press 5s kWh 9 8 MID approv -kWh

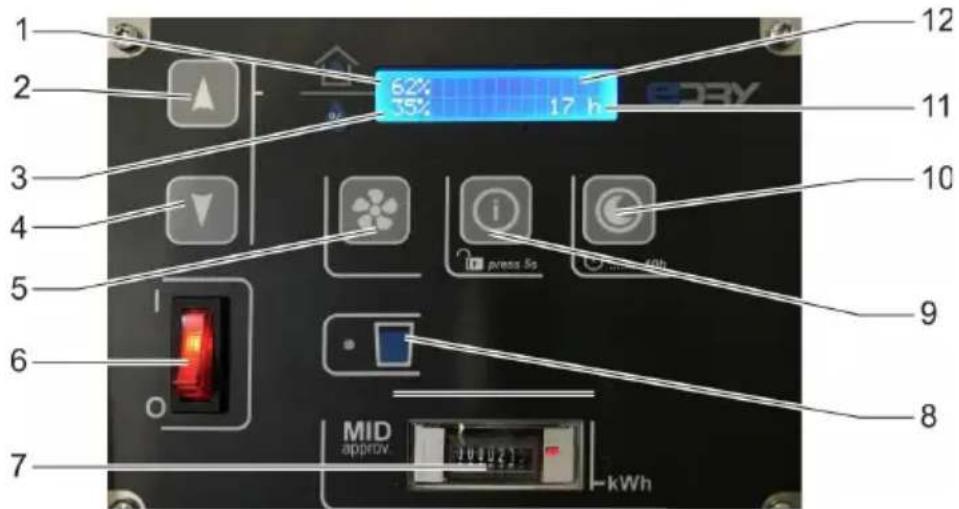

Fig. 3: Oversikt over kontrollpanel

1	Faktisk romfuktighet	7	Effektmåler (MID)
2	∅kning av luftfuktighet	8	Indikator "Bøtte full"
3	Nominell romfuktighet	9	Infoknapp
4	Senkning av luftfuktighet	10	Nattmodus
5	Vifteinnstilling	11	Driftstimer
6	På/av-bryter	12	Display

Knapp	Kort trykk Holdes inne i 5	s	Display
	Senkning/økning av romfuktighet i trinn på 1 %I menyen "Sprache" (Språk): Valg av språk	Senkning/økning av romfuktighet i trinn på 5%
På/av-bryter	Slår luftavfukteren på/av		Start45% 12345h
	Bytte av viftetrinnTrinn 2: økt vifteeffektTrinn 1: lav vifteeffekt		fan speed highfan speed low
	Trykk to ganger kort: Stille inn språk	Låse opp tas-telåsen	SpråkNorsk

4 Om denne bruksanvisningen

Denne bruksanvisningen må ikke reproduseres, kopieres og mangfoldiggjøres uten godkjennelse fra produsenten.

Viktig: Les nøye gjennom bruksanvisningen før bruk. Ta vare på den for å kunne slå opp i den senere.

5 Produktbeskrivelse

Luftavfukteren regulerer luftfuktigheten i rommet. Kondensen som oppstår, samles opp i en bøtte eller pumpes ut ved hjelp av en avløpsslange (ekstrautstyr). Luftavfukteren har automatisk avdugging.

Pakkens innhold

• Luftavfukter
• Bruksanvisning
• Bøtte (i apparatet)

Tilbehør som er ekstrautstyr

• Pumpesett
• Avløpsslange

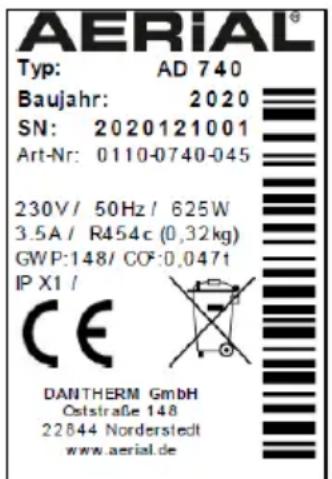

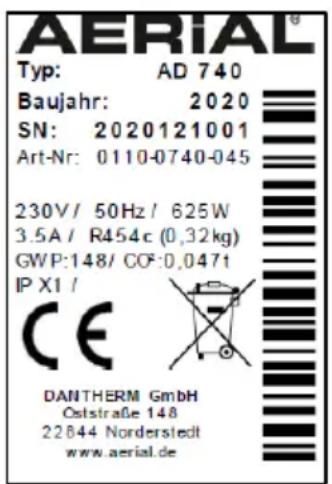

Typeskilt

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz/ 625W 3.5A/ R454c (0,32kg) GWP:148/ COF:0,047t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Typeskiltet finner du på bøtterommet.

6 Sikkerhet

Tiltenkt bruk og betingelser for bruk

Luftavfukteren brukes til avfuktning av luft ved atmosfæretrykk i lukkede rom som kjellere, garasjer og lagerhaller.

Luftfukteren må kun stilles opp, brukes og oppbevares i rom med en grunnflate som er større enn 4 m ^2 .

Luftavfukteren må kun brukes i overensstemmelse med avsnittet om tekniske data (se siste side).

Luftavfukteren må ikke brukes av barn eller personer med fysiske eller psykiske begrensninger eller nedsatt sensorikk.

Hver bruker må ha lest og forstått bruksanvisningen.

Forutsebar feilbruk

Luftavfukteren må ikke brukes:

• I rom med eksplosjonsfarlig atmosfære.
• I rom med aggressiv atmosfære (f.eks. forårsaket av kjemikalier).
• I rom med vann som har en pH-verdi utenfor 7,0 til 7,4.
• I rom med salt eller væsker med et saltinnhold på > 1 %, f.eks. saltvannsbassenger.
• I fuktige områder i svømmehaller.
• I rom med ozonbehandlet luft, høy løsemiddelkonsentrasjon eller høy støvbelastning.

Generelle sikkerhetsanvisninger

ADVARSEL! Kjølemiddel kan forårsake eksplosjonsfare, forbrenninger og forgiftning!

Luftavfukteren inneholder et luktfritt, brennbart kjølemiddel som kan føre til eksplosjoner, brann, personskader og forgiftning ved feil håndtering. Kjølemiddelkretsløpet står under trykk.

Ikke bruk noen gjenstander for å fremskynde avduggingen.
Ikke oppbevar luftavfukteren i rom med permanente tennkilder som åpne flammer, påslått gassutstyr eller elektriske ovner.
Ikke bor i luftavfukteren eller svi den.
→ Luftavfukteren må kun brukes i et godt ventilert rom med en grunnflate som er større enn 4 m².
Alle slags arbeider på kjølemiddelkretsløpet må kun utføres av produsenten eller fagfolk som produsenten har autorisert. Før arbeider på kjølemiddelkretsløpet må trykket slippes ut av det ved hjelp av egne innretninger.
Følg nasjonale forskrifter for gassinstallasjoner.
Ikke tapp kjølemiddel eller kast det med husholdningsavfallet.
Unngå kontakt med kjølemiddel.

ADVARSEL! Elektrisk støt!

Arbeider på spenningsførende komponenter eller vann på spenningsførende komponenter kan forårsake livsfarlige støt.

Unngå kontakt mellom vann og spenningsførende komponenter.
Før apparatet flyttes må luftavfukteren slås av, støpselet trekkes ut og ev. vann tappes av.
Hver gang luftfukteren skal flyttes, må du først tømme bøtten.
- Arbeider på elektriske komponenter skal kun utføres av produsenten eller personale som produsenten har autorisert.

7 Utpakking

Fremgangsmåte

1. Fjern emballasjen og bortskaff den i henhold til de lokale bestemmelsene.

8 Stabling av apparater

For transport og oppbevaring kan to apparater av samme serie stables oppå hverandre.

Advarsel! Manglende stabilitet eller velting kan føre til klemskader!

Det må aldri stables mer enn to luftavfuktere oppå hverandre. Kontroller at føttene til apparatet øverst står i utsparingene til apparatet under.
Sikre luftavfukterne mot velting eller fall, f.eks. med festetau.

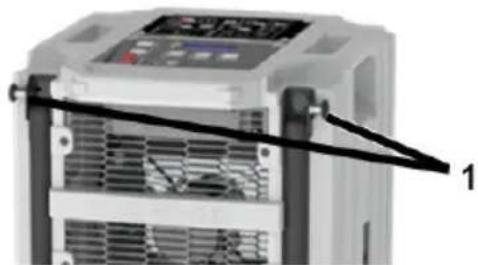

Fremgangsmåte

1. Plasser føttene til apparatet øverst inn i utsparingene til apparatet under.
2. Bruk egnet sikring, f.eks. festetau, på festepunktene for stropper, og sikre dermed apparatet øverst til apparatet under, slik at det ikke faller ned. Maks. to apparater kan stables.

9 Transport og tilkobling

Transport

ADVARSEL! Manglende stabilitet kan føre til klemskader!

→ Luftavfukteren må transporteres stående og sikres mot å velte eller skli.
→ Still opp luftavfukteren på jevnt og fast underlag.

ADVARSEL! Det er fare for å klemme eller skjære seg dersom man stikker fingrene inn gitteret på luftfilteret!

• Transporter luftavfukteren etter håndtakene.
  Ikke stikk fingrene inn i luftfilteret.

FORSIKTIG! Det er fare for klemskader eller ergonomiske skader ved transport av luftavfukteren!

• Transporter luftavfukteren etter håndtakene.
• Luftavfukteren skal fraktes av to personer.

Fremgangsmåte

1. Kontroller at bøtten er tom og sikret med bøttelåsen.
2. Påse at avløpsslangen (ekstrautstyr) og strømkabelen er trukket ut av utstyret.
3. AD 740: Vipp opp det nedfellbare håndtak for transport på hjulene. For å gjøre dette må du løsne låsen på venstre og høyre side av det nedfellbare håndtaket (pos. 1) og vippe opp det nedfellbare håndtaket til låsen går i inngrep igjen.

1. Transporter luftavfukteren til bruksstedet.

2. AD 740: Vipp sammen det nedfellbare håndtaket igjen.

MERK: Luften må sirkulere fritt. Luftåpningene må ikke dekkes til. Det må være mist 1 m frirom foran luftutløpet og luftfilteret.

Stille klar bøtten

Gjelder ikke dersom det er koblet til en avløpsslange (ekstrautstyr).

Fremgangsmåte

Skyv bøtten inn i luftavfukteren.
Sikre bøtten med bøttelåsen.

Koble til avløpsslange (ekstrautstyr)

Ved behov kan kondensen fra apparatet ledes bort med en avløpsslange i stedet for ned i bøtten. Da går du frem som følger:

Obs! Utilstrekkelig ytelse i luftavfukteren!

Ikke stikk enden av slangen ned i vann (fare for tilbakeløp av vann).
Avløpsslangen må ikke komme i knekk.
Ikke plasser noen gjenstander oppå slangen.

Fremgangsmåte

1. Ta ut bøtten.
2. Fest en egnet slange (12 x 2 mm) til avløpsstussen (pos. 2) ved hjelp av en rørklemme.
3. Påse at enden av slangen ligger dypere enn begynnelsen på slangen ved avløpsstussen. Det skal være misnt 5 % helning (5 cm/meter).

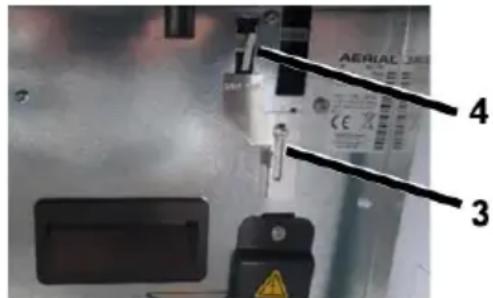

1. Skyv den øvre dekkplaten (pos. 3) foran utsparingen (pos. 4). For å gjøre dette må du løsne på skruen i dekkplaten og skyve dekkplaten til venstre.

AERIAL 3 4 3

1. La avløpsslangen munne ut i et avløp eller en egnet beholder.

Elektrisk tilkobling

Fremgangsmåte

1. Påse at spenningen i nettet tilsvarer tilkoblingsspenningen i Tekniske data.
2. Sikre stikkontakten og strømnettet tilstrekkelig.
3. I fuktige rom eller på byggeplasser må det installeres en jordfeilbryter.
4. Påse at støpselet passer til stikkontakten i bygningen.
5. Påse at du bruker en jordet stikkontakt.
6. Stikk støpselet i stikkontakten.
7. Ved behov kan maks. ett ekstra apparat kobles luftavfukterens stikkontakt. Hvis det kobles til mer enn ett apparat, hindrer den integrerte stikkontaktsikringen drift av apparatene.

10 Betjening

Låse opp tastelåsen

Tastelåsen aktiveres automatisk etter 2 minutter när kontrollpanelet ikke brukes.

Fremgangsmåte

1. Hold knappen inne i 5 sekunder. Tastelåsen låses opp.

Stille inn språk

Fremgangsmåte

1. Trykk to ganger kort etter
   hverandre på knappen
2. Displayet viser nåværende språk.
3. Angi ønsket språk med piltastene
4. Vent 3 sekunder, inntil det valgte språket har sluttet å blinke.

Avfuktning av rom

MERK: Før oppstart, etter transport og etter lengre tids oppbevaring må du la luftavfukteren hvile ca. 15 minutter i den endelige posisjonen.

Fremgangsmåte

1. Påse at kondensen kan ledes bort via en avløpsslange eller i en bøtte.

2. Sett på/av-bryteren på "I".
   I displayet blinker "Start". Luftavfukteren starter. Den kan ikke betjenes så lengde "Stop" eller "Start" blinker.

3. Angi ønsket fuktighet med

piltastene . Luftavfukteren starter kun när den faktiske romfuktigheten er høyere enn den nominelle romfuktigheten.

1. Velg viftetrinn. Dette gjør du ved å trykke på knappen

Luftavfukteren går til nominell romfuktighet er nädd eller bøtten er full, og så stopper den.

Tømme bøtten

Indikatoren "Bøtte full" blinker, bøtten er full.

Fremgangsmåte

1. Lås opp bøttelåsen.
2. Tøm bøtten.
3. Sikre bøtten med bøttelåsen igjen.

Nattmodus

Ved behov kan du aktivere nattmodusen for å oppnå stille drift i 10 timer.

1. Trykk på knappen

Luftavfukteren kjøres da på trinn 1 i 10 timer.

Slå av

Fremgangsmåte

1. Tøm bøtten ved behov.
2. Sett på/av-bryteren på "0".

11 Vedlikehold og pleie

ADVARSEL! Elektrisk støt!

Før du rengjør avrimingspannen til AD40, må du trekke ut støpselet for å koble avfukteren fra strømnettet.

ADVARSEL! Støv er helseskadelig!

Luftavfukteren må rengjøres med trykkluft og kun i åpne omgivelser.
- Bruk beskyttelsesmaske og vernebriller.

Obs! Materielle skader!

Rengjøringsmiddel kan skade overflater. Bruk kun skånsomme rengjøringsmidler.
- Bruk kun godkjente, originale reservedeler.

Rengjøring og ettersyn

Fremgangsmåte

1. Slå av luftavfukteren.

2. Trekk ut støpselet.

3. Ta ut og rengjør luftfilteret (f.eks. med støvsuger), eller skift det helt ut.
4. Kontroller avløpsstussen og vannavløpsslangen (hvis tilkoblet).

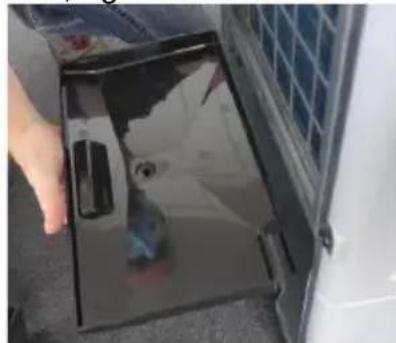

5. Kun AD 740: Trekk ut dryppannen noe, og tørk den med en klut.

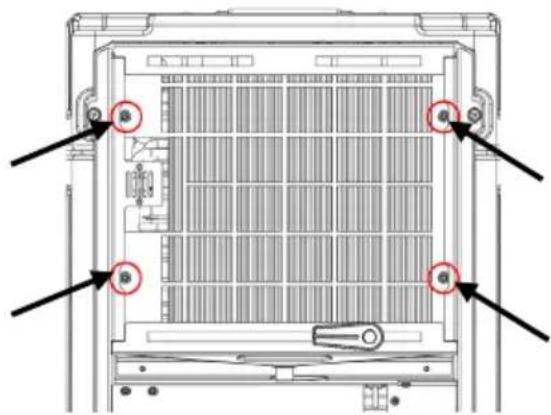

1. Kun AD 40: Fjern filterholderen. For å gjøre dette må du løsne de fire merkede skruene med en passende skrutrekker og ta ut filterholderen.

1. Sett/skyv dryppannen tilbake, og monter ev. på filterdekselet igjen.

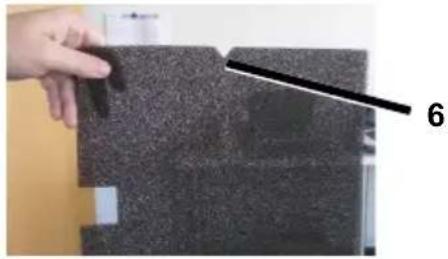

2. Sett inn nytt eller renset filter. Bruk kun originale filtre. Pass på at sporet (pos. 6) peker oppover.

Reservedeler og kundeservice

Ved spørsmål om luftavfukteren eller ved behov for reservedeler: Ta kontakt med forhandleren eller AERIAL-service.

12 Utbedring av feil

Kontroller punktene nedenfor ved feil. Kontakt AERIAL-service ved behov.

ADVARSEL! Under vedlikeholdsarbeider er det fare for forgiftning på grunn av kjølemiddel, forbrenninger, klemskader og elekrisk støt!

Reparasjon eller utbedring skal kun utføres av produsenten eller personale som produsenten har autorisert.
- Ved funksjonsfeil må du slå av luftavfukteren og sikre den mot gjeninnkobling.
- Før arbeider på varme komponenter må du la dem avkjøles tilstrekkelig.

Feilmeldinger

I displayet	Mulig årsak	Tiltak
Error E1<Room temp>	Utetemperatur<1 °C eller >34 °C	Luftavfukterer begynner automatisk å gå igjen når temperatur er>5°C eller< 30 °C.
Error E2<cooling system>	Feil på kjølesystemet	Kontroller filteret, og rengjør eller bytt det ved behov.Kontroller luftinnsugningen og luftutløpet. Begge må ikke være tildekket.
	Defekt kjølekrets	Kontakt AERIAL-service.

Feil

Problem	Mulig årsak	Tiltak
Luftavfukteren fungerer dårlig eller ikke i det hele tatt.	Luftfilteret er skittent. Luftavfukteren får for lite luft. Skitne filtre kan skade luftavfukteren på sikt.	Rens filteret eller skift det ut ved behov.
Luftavfukteren er ute av drift / ventilatoren og kompressoren går ikke.	Luftavfukteren er slått av.	Slå på luftavfukteren.
	Luftavfukteren får ikke strøm.	Kontroller strømforsyningen.
Indikatoren "Bøtte full" lyser, selv om bøtten er tom.	Bøtten er ikke riktig satt inn.	Sett inn bøtten riktig.
Pumpefeil Pumpen er blokkert, f.eks. fordi vannet ikke kan renne ut via avløpsslangen/bøtten.		Kontroller avsløpsslangen/bøtten.

13 Avslutte bruken, sette til oppbevaring, kassering

Avslutte bruken

Fremgangsmåte

1. Slå av luftavfukteren.
2. Tøm bøtten.
3. Trekk ut støpselet.
4. Dekk luftavfukteren med en duk for å beskytte den mot støv.

Oppbevaring

ADVARSEL! Personskade!

Det må aldri stables mer enn to luftavfuktere oppå hverandre. Kontroller at føttene til apparatet øverst står i utsparingene til apparatet under.
Sikre luftavfukterne mot velting eller fall, f.eks. med festetau.

Fremgangsmåte

1. Oppbevar luftavfukteren ved 0 °C til +40 °C.

Kassering

Obs! Fare på grunn av materialer og stoffer

Sorter materialene og lever dem til gjenvinning i henhold til lokale forskrifter.
Ved bortskaffing av hjelpestoffer og driftsstoffer må du følge de lokale

forskriftene samt sikkerhetsdatabladene.

14 EF-samsvarserklæring

EF-samsvarserklæring i henhold til maskindirektivet 2006/42/EF vedlegg II 1.A

Funksjonsbeskrivelse: Luftavfukteren brukes til å avfukte luft ved atmosfæretrykk i lukkede rom.

Det erklæres uttrykkelig at produktet oppfyller de relevante bestemmelsene i følgende direktiver:

• 2006/42/EF Maskindirektivet
• 2014/ 30/ EU Direktivet om elektromagnetisk kompatibilitiet (EMC)

Følgende harmoniserte standarder er anvendt:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Person med fullmakt til å utarbeide teknisk dokumentasjon: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30.11.2020

VIII. PL - INSTRUKCJA EKSPLOATACJI

• Pumpset
• Utloppsslang

Typskylt

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz / 625W 3.5A / R454c (0,32kg) GWP:148/ COF:0,047t IP X1 / CE DANTHERM GmbH Oststraße 148 22644 Norderstedt www.aerial.de

Typskylten sitter i hinkutrymmet.

6 Säkerhet

Avfuktning av utrymmen

1. Ställ in önskad fuktighet med

pilknapparna
