Merk	Aerial
Model	AD 740
Producttype	Luchtontvochtiger
Voeding	230 V / 50 Hz, 625 W, 3,5 A
Koelmiddel	R454c (0,32 kg, GWP 148)
Ontvochtigingscapaciteit	Niet gespecificeerd in de handleiding
Waterreservoir (emmer)	Geïntegreerd, met vergrendeling en indicatie voor volle emmer
Continue afvoer mogelijk	Ja, via een optionele afvoerslang (12 x 2 mm)
Belangrijkste functies	Automatische ontvochtiging, automatische ontdooiing, nachtmodus (10 uur op laag niveau), vermogensmeter (MID), toetsenvergrendeling, taalinstelling
Bedieningspaneel	Scherm, instelknoppen (vochtigheid, ventilatie, informatie, aan/uit)
Ventilatieniveaus	2 niveaus (hoge en lage prestatie)
Bedrijfstemperatuurbereik	Ongeveer 5 °C tot 30 °C (foutmeldingen buiten bereik)
Stapelbaar	Tot 2 apparaten, met riembevestiging
Transport	Inklapbare handgreep en 2 wielen (AD 740), verticaal transport
Reiniging en onderhoud	Wasbaar luchtfilter (of vervanging), lekbak afneembaar, opvangbak (AD 40)
Reserveonderdelen en repareerbaarheid	Originele filters, after-sales service AERIAL, reparaties door gekwalificeerd personeel
Veiligheid	Brandbaar koelmiddel (R454c), niet gebruiken in explosieve omgevingen, bescherming IP X1, automatische uitschakeling bij volle emmer
Afmetingen (bij benadering)	Niet gespecificeerd in de handleiding
Gewicht (bij benadering)	Niet gespecificeerd in de handleiding

Veelgestelde vragen - AD 740 Aerial

Hoe start ik de Aerial AD 740 luchtontvochtiger?

Nadat u het apparaat hebt aangesloten, zet u de aan/uit-schakelaar op "I". Het scherm toont "Starten" en het apparaat start automatisch. Stel de gewenste vochtigheid in met de pijltjestoetsen. De luchtontvochtiger werkt alleen als de werkelijke omgevingsvochtigheid hoger is dan de ingestelde waarde.

Hoe leeg ik de condenswateremmer?

Wanneer het lampje "Emmer vol" knippert, schakelt u het vergrendelingssysteem van de emmer uit, verwijdert u de emmer, leegt u deze en plaatst u deze terug totdat hij vastklikt. Let op: raak nooit elektrische componenten met water aan.

Hoe activeer ik de nachtmodus?

Druk op de nachtmodusknop. Het apparaat werkt dan gedurende 10 uur op ventilatieniveau 1 (stil). Na deze tijd keert het terug naar de vorige instelling.

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit en trek de stekker eruit. Verwijder het filter en reinig het met een stofzuiger of met lauw water (goed drogen). Plaats het terug. Een vervuild filter vermindert de ontvochtigingsprestaties. Gebruik alleen originele filters.

Wat te doen bij fout E1 (kamertemperatuur)?

Fout E1 geeft aan dat de omgevingstemperatuur lager is dan 1 °C of hoger dan 34 °C. Het apparaat herstart automatisch zodra de temperatuur tussen 5 °C en 30 °C ligt.

Wat te doen bij fout E2 (koelsysteem)?

Controleer eerst het filter en de luchtinlaten/-uitlaten. Als het probleem aanhoudt, neem dan contact op met de after-sales service van AERIAL. Probeer niet zelf het koelcircuit te repareren.

Hoe transporteer ik de luchtontvochtiger AD 740?

Gebruik de inklapbare handgreep en de wielen. Leeg de emmer en trek de stekker uit het stopcontact voordat u het apparaat verplaatst. Transporteer het altijd rechtop. Steek uw handen niet in het filterrooster.

Kan ik een continue afvoerslang aansluiten?

Ja, verwijder de emmer en bevestig een slang met diameter 12 x 2 mm op de afvoeraansluiting met een slangklem. Het uiteinde van de slang moet lager zijn dan de aansluiting en niet in het water ondergedompeld zijn.

Wat is het stroomverbruik van de luchtontvochtiger?

Het apparaat heeft een vermogen van 625 W bij 230 V. Het is uitgerust met een vermogensmeter (MID) die het verbruik in kWh weergeeft. Gebruik de informatietoets om de gegevens te bekijken.

Wat zijn de belangrijke veiligheidsmaatregelen?

Het koelmiddel R454c is brandbaar. Gebruik het apparaat nooit in een explosieve omgeving of waar oplosmiddelen in hoge concentratie aanwezig zijn. Zorg ervoor dat de ruimte groter is dan 4 m² en dat het stopcontact geaard is. Doorboor het koelcircuit niet.

GEBRUIKSAANWIJZING AD 740 Aerial

NL Bedieningshandleiding

25

72

83

119

131

1 Apparaatvarianten 131
2 Productoverzicht.... 132
3 Overzicht bedieningspaneel 133
4 Over deze bedieningshandleiding.... 134
5 Productbeschrijving 134
6 Veiligheid....134
7 Uitpakken....135
8 Apparaten stapelen.... 136
9 Transport en aansluiting....136
10 Bediening 138
11 Onderhoud en verzorging.... 138
12 Probleemoplossing.... 140
13 Buitenbedrijfstelling, opslag en verwerking.... 141
14 EG-conformiteitsverklaring.... 142

1 Apparaatvarianten

In deze bedieningshandleiding worden verschillende apparaatvarianten beschreven. De functies en de bediening zijn vrijwel identiek. Op basis van het typeplaatje kan worden bepaald om welke variant het gaat. Nadere informatie vindt u in de technische gegevens (zie laatse pagina).

Variant	Hoofdkenmerken
AD 740 Inklapbare greep, 2 wielen
AD 40 Draaggrepen, staanders

2 Productoverzicht

1 2 3 4 5 6 7

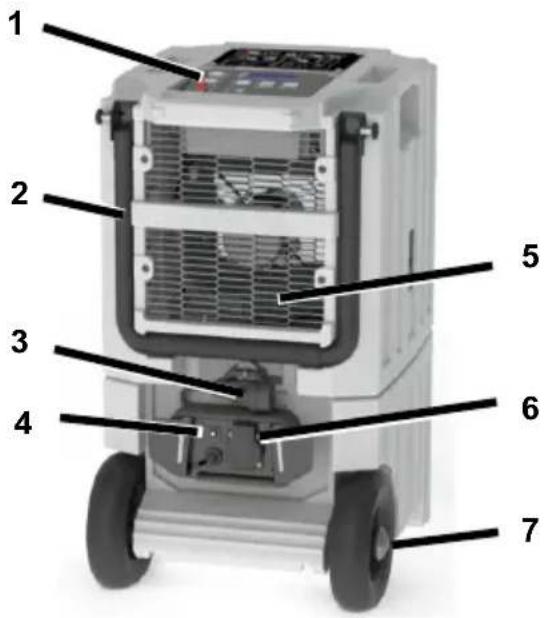

Afb. 1: Vooraanzicht

1	Bedieningspaneel	6	Contactdoos
2	Inklapbare greep (alleen AD 740)	7	Wielen (AD 740)
3	Netstekker	8	Bevestigingspunten voor gordels
4	Contactdoosbeveiliging	9	Staanders (AD 40)
5	Luchtuitlaat

1 2 3 4 5

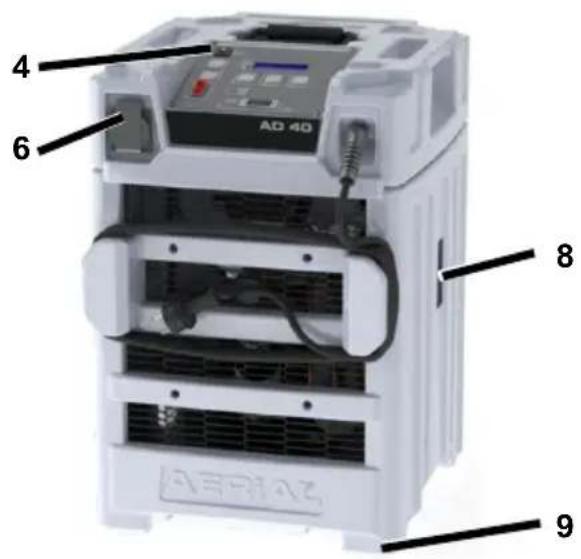

Fig. 2: Achteraanzicht

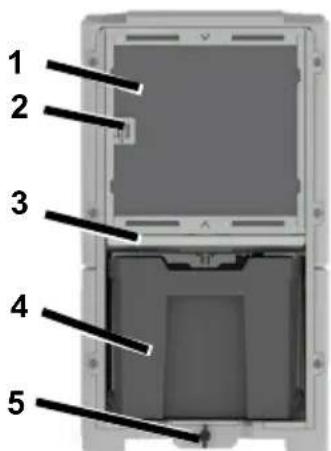

1 Aanzuigvlak met filter 4 Emmer
2	Luchtsensor	5	Emmervergrendeling
3	Opvangbak

3 Overzicht bedieningspaneel

1 2 3 4 5 6 7 12 11 10 9 8 MID approv 17 h press 5s kWh kWh

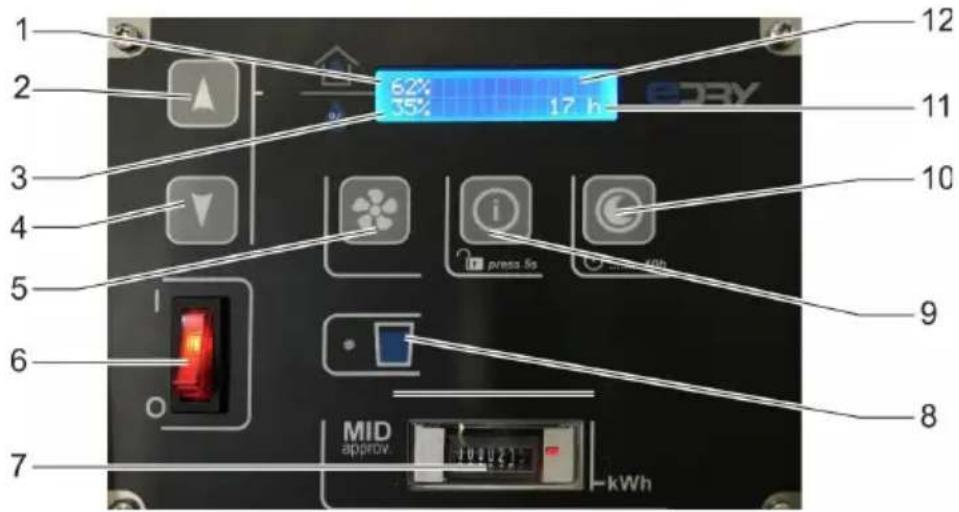

Afb. 3: Overzicht bedieningspaneel

1	Actuele luchtvochtigheid	7	Verbruiksmeter (MID)
2	Luchtvochtigheid verhogen	8	Weergave “Emmer vol”
3	Gewenste luchtvochtigheid	9	Informatietoets
4	Luchtvochtigheid verlagen	10	Nachtmodus
5	Ventilatorinstelling	11	Bedrijfsuren
6	Aan-/uit-knop	12	Display

Toets	Kort indrukken	5 sec. indruk-ken	Display
	Verlagen/verhogen van de lucht-vochtigheid in stappen van 1%In het menu "Taal": Taal kiezen	Verlagen/ver-hogen van de luchtvochtig-heid in stap-pen van 5%
Aan-/uit-knop	Inschakelen/uitschakelen van de luchtontvochtiger		Start45% 12345h
	Wisselen van ventilatorstandStand 2: hoog ventilatorver-mogenStand 1: laag ventilatorver-mogen		fan speed highfan speed low
	Tweemaal kort indrukken: □Taal instellen	Toetsblok-kering ont-grendelen	TaalNederlands

4 Over deze bedieningshandleiding

Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant niet worden gereproduceerd, vermenigvuldigd of verspreid.

Belangrijk: Lees de handleiding zorgvuldig vóór gebruik. Bewaar de handleiding om deze later te kunnen raadplegen.

5 Productbeschrijving

De luchtontvochtiger reguleert de luchtvochtigheid in de ruimte. Het condenswater dat daarbij ontstaat, wordt opgevangen in een emmer of weggepompt via een optionele afvoerslang. De luchtontvochtiger is voorzien van een automatische ontdooifunctie.

Leveringsomvang

• Luchtontvochtiger
• Bedieningshandleiding
• Emmer (in het apparaat)

Optioneel toebehoren

• Pompkit
• Afvoerslang

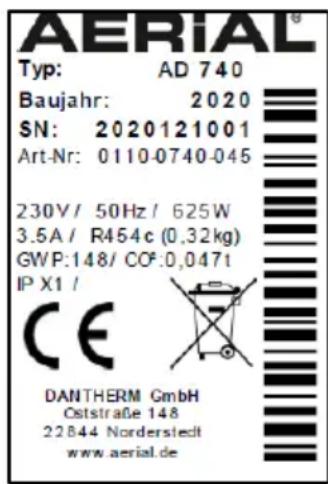

Typeplaatje

Het typeplaatje bevindt zich in het emmercompartiment.

6 Veiligheid

Beoogd gebruik en gebruiksom- standigheden

De luchtontvochtiger dient voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opslagloodsen.

De luchtontvochtiger mag alleen in ruimtes met een grondoppervlak van meer dan 4 m ^2 worden geplaatst, bediend en opgeslagen.

De luchtontvochtiger mag alleen bij inachtneming van de technische gegevens worden gebruikt (zie laatse pagina).

Het gebruik van de luchtontvochtiger is niet toegestaan voor personen met fy-sieke, sensorische of psychische beper-kingen en kinderen.

Elke gebruiker moet de bedieningshandleiding gelezen en begrepen hebben.

Voorzienbaar verkeerd gebruik

De luchtontvochtiger mag niet worden gebruikt:

• in ruimtes waar ontploffingsgevaar kan heersen;
• in ruimtes met een agressieve atmosfeer (bijv. veroorzaakt door chemicaliën);
• in ruimtes met water, waarvan de pH-waarde buiten het bereik van 7,0 tot 7,4 ligt;
• in ruimtes met zout of vloeistoffen met een zoutgehalte van > 1 %, zoals zoutwaterbaden;
• in natte ruimtes van zwembaden;
• in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte.

Algemene veiligheidsvoorschriften

WAARSCHUWING! Ontploffings-, verbrandings- en vergiftigingsgevaar door koelmiddelen!

In het apparaat bevindt zich een reukloos, brandbaar koelmiddel dat bij onjuist gebruik kan leiden tot ontploffing, brand, letsel en vergiftiging. Het koelmiddelcircuit staat onder druk.

Gebruik geen voorwerpen ter versnelling van het ontdooiproces.
Berg de luchtontvochtiger niet op in ruimtes met permanente ontstekingsbronnen zoals open vuur, ingeschakelde gastoestellen of elektrische verwarmingen.
De luchtontvochtiger mag niet worden aangeboord of aangestoken.
- Het apparaat mag alleen worden bediend in een voldoende geventileerde ruimte met een grondoppervlak van meer dan 4 m ^2 .
Alle werkzaamheden aan het koel-middelcircuit mogen uitsluitend worden uitgevoerd door de fabrikant of door hem gemachtigde gekwalificeerde medewerkers. Voorafgaand

aan de werkzaamheden moet het koelmiddelcircuit drukloos worden gemaakt via de ter beschikking gestelde voorzieningen.

Neem de nationale voorschriften voor gasinstallaties in acht.
Laat de koelmiddelen niet wegvloeien en gooi ze niet bij het huishoudelijk afval.
Vermijd contact met koelmiddelen.

WAARSCHUWING! Elektrische schok!

Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan kunnen levensgevaarlijke elektrische schokken veroorzaken.

Vermijd contact tussen water en onderdelen die onder spanning staan.
Schakel de luchtontvochtiger altijd uit als het apparaat wordt verplaatst, verwijder de netstekker en laat eventueel water weglopen.
Leeg de emmer altijd voor het apparaat wordt verplaatst.
- Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.

7 Uitpakken

Werkwijze

1. Controleer of de levering volledig is. Neem in geval van schade of on-volledige levering contact op met de vakhandelaar.
2. Verwijder de verpakking en gooi deze weg conform de lokale regelgeving.

9 Apparaten stapelen

Voor transport en opslag kunnen twee apparaten uit deze serie op elkaar worden gestapeld.

Waarschuwing! Beknelling door kan- telen of verlies aan stabiliteit!

Stapel niet meer dan twee luchtontvochtigers op elkaar. Zorg ervoor dat de staanders van het bovenste apparaat in de inkepingen van het onderste apparaat staan.
➢ Beveilig de luchtontvochtiger tegen kantelen en omvallen, bijv. met spangordels.

Werkwijze

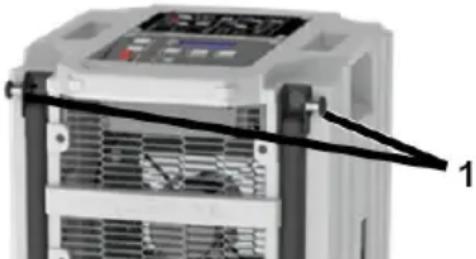

1. Plaats de staanders van het bovenste apparaat in de bijbehorende inkepingen van het onderste apparaat.
2. Zorg voor adequate bescherming, bijv. in de vorm van spangordels; bevestig deze aan de bijbehorende bevestigingspunten en maak het bovenste apparaat hiermee vast aan het onderste apparaat zodat het niet kan neervallen. Stapel maximaal 2 apparaten op elkaar.

10 Transport en aansluiting

Transport

WAARSCHUWING! Beknelling door verlies aan stabiliteit!

→ Transporteer de luchtontvochtiger rechtop en beveilig het apparaat tegen kantelen of wegglijden.
→ Plaats de luchtontvochtiger op een vlakke en vaste ondergrond.

WAARSCHUWING! Beknelling of snijwonden door in het rooster van de luchtfilter te grijpen!

→ Transporteer de luchtontvochtiger aan de grepen.
Grijp niet in de luchtfilter.

VOORZICHTIG! Beknelling of ergonomische schade bij transport van de luchtontvochtiger!

→ Transporteer de luchtontvochtiger aan de grepen.
- Transporteer de luchtontvochtiger met twee personen.

Werkwijze

1. Controleer of de emmer leeg is en is beveiligd met de emmervergrendeling.
2. Controleer of de afvoerslang (optioneel) en de netkabel van het apparaat zijn verwijderd.
3. AD 740: Klap de inklapbare greep voor het transporteren op wielen omhoog. Draai hiertoe het vergrendelmechanisme links en rechts van de inklapbare greep los (punt 1) en klap de inklapbare greep omhoog tot de vergrendeling weer vastklikt.

1. Transporteer de luchtontvochtiger naar de gebruiksplaats.

2. AD 740: Klap de inklapbare greep weer in.

OPMERKING: De lucht moet vrij kunnen circuleren. Dek de luchtopeningen niet af. De vrije ruimte voor de luchtuitlaat en luchtfilter moet minstens 1 m bedragen.

Emmer klaarzetten

Geldt niet indien een optionele afvoerslang is aangesloten.

Werkwijze

➢ Schuif de emmer in de luchtontvochtiger.
- Beveilig de emmer met de emmervergrendeling.

Optionele afvoerslang aansluiten

Zo nodig kan het condenswater via een afvoerslang in plaats van naar de emmer worden afgetapt. Ga hiertoe als volgt te werk:

OPGELET! Onvoldoende prestatie van het apparaat!

Steek het einde van de slang niet het water (wateropstuwing mogelijk).
→ Buig de afvoerslang niet.
Zet geen voorwerpen op de slang.

Werkwijze

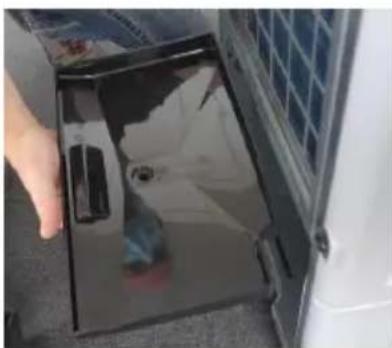

1. Verwijder de emmer.

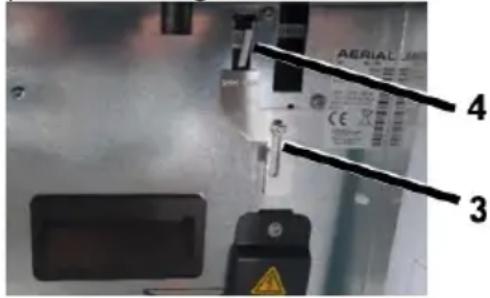

2. Bevestig een geschikte slang (12 x 2 mm) met een buisklem aan de afvoeruitlaat (punt 2).

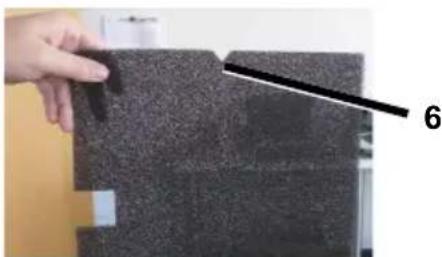

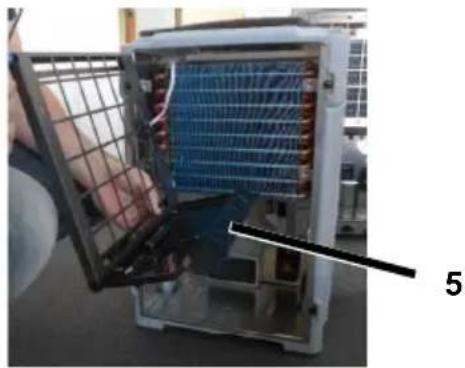

1. Controleer of het einde van de slang dieper ligt dan het begin van de slang bij de afvoeruitlaat. Het hoogteverschil moet minstens 5 % zijn (5 cm/meter).

2. Schuif de bovenste afdekplaat (punt 3) voor de uitsparing (punt 4). Draai hiertoe de schroef van de af-

dekplaat los en schuif de afdek- plaat omhoog.

AERIAL 3 4 3

1. Leid de afvoerslang weg naar een afvoer of een geschikte container.

Elektrische aansluiting

Werkwijze

1. Controleer of de netspanning overeenkomt met de voedingsspanning in de technische gegevens.
2. Bescherm de contactdoos en het voedingsnet voldoende.
3. In vochtige ruimtes en/of op bouw-terreinen moet een aar-dlekschakelaar worden geïn-stalleerd.
4. Controleer of de netstekker geschikt is voor de contactdoos van het gebouw.
5. Controleer of de gebruikte contactdoos geaard is.
6. Steek de netstekker in de contactdoos.
7. Zo nodig mag er maximaal nog één apparaat worden aangesloten op de contactdoos van de luchtontvochtiger. De ingebouwde contactdoosbeveiliging verhindert dat er meer dan een extra apparaat kan worden bediend.

11 Bediening

Toetsblokkering ontgrendelen

De toetsblokkering wordt automatisch geactiveerd als het bedieningspaneel meer dan 2 minuten niet wordt gebruikt.

Werkwijze

1. Houd toets 5 seconden ingedrukt.

De toetsblokkering wordt ontgrendeld.

Taal instellen

Werkwijze

1. Druk toets tweemaal kort achter elkaar in.
2. De display toont de actuele taal.
3. Stel de gewenste taal in via de pijltjestoetsen
4. Wacht 3 seconden tot de gekozen taal niet meer knippert.

Ruimte ontvochtigen

OPMERKING: Laat de luchtontvochtiger voor ingebruikname, na het transport en na langere opslag ca. 15 minuten in zijn definitieve positie rusten.

Werkwijze

1. Controleer of het condenswater via een afvoerslang of naar de emmer kan wegstromen.
2. Zet de aan-/uit-knop op "I".

Op de display knippert "Start". Het apparaat treedt in werking. Zolang "Stop" of "Start" knippert, is bediening niet mogelijk.

1. Stel de gewenste vochtigheid in met behulp van de pijltjestoetsen

. De luchtontvochtiger start alleen als de actuele luchtvochtigheid hoger is dan de gewenste luchtvochtigheid.

1. Kies de ventilatorstand. Druk

hiertoe op de toets

De luchtontvochtiger werkt tot de gewenste luchtvochtigheid is bereikt of de emmer vol is; dan stopt het apparaat.

Emmer legen

De weergave "Emmer vol" knippert; de emmer is vol.

Werkwijze

1. Ontgrendel de emmervergrendeling.
2. Leeg de emmer.
3. Beveilig de emmer weer met de emmervergrendeling.

Nachtmodus

Indien nodig kan de nachtmodus geactiveerd worden; dit zorgt voor een stiller bedrijf gedurende 10 uur.

1. Druk op de toets

De luchtontvochtiger loopt 10 uur op stand 1.

Uitschakelen

Werkwijze

1. Leeg de emmer zo nodig.

2. Zet de aan-/uit-knop op "0".

12 Onderhoud en verzorging

WAARSCHUWING! Elektrische schok!

➢ Trek de netstekker altijd uit het stopcontact als de ontdooibak van de AD40 gereinigd moet worden, zodat de luchtontvochtiger is losgekoppeld van het stroomnet.

Reinig de luchtontvochtiger met perslucht uitsluitend in een open omgeving.
Draag een beschermend masker en een veiligheidsbril.

OPGELET! Materiële schade!

Poetsmiddelen kunnen oppervlakken beschadigen. Gebruik uitsluitend milde reinigingsmiddelen.

Gebruik uitsluitend originele reserveonderdelen.

Reiniging en inspectie

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Trek de netstekker uit de contactdoos.
3. Verwijder de luchtfilter en reinig (bijv. met een stofzuiger) of vervang deze.
4. Controleer de afvoeruitlaat en de evt. aangesloten afvoerslang.
5. Alleen AD 740: Trek de opvangbak een stukje uit en veeg deze af met een doek.

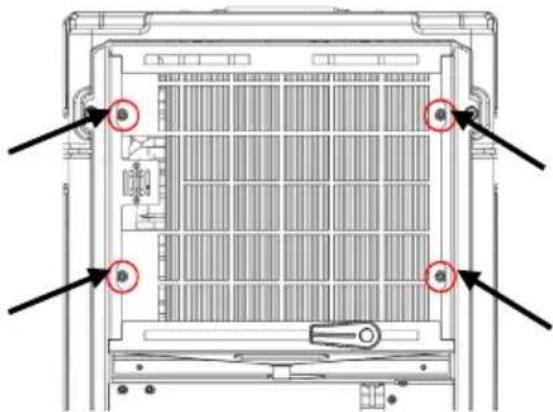

1. Alleen AD 40: Verwijder de filterhouder. Draai hiertoe de vier gemarkeerde schroeven los met een geschikte schroevendraaier en verwijder de filterhouder.

1. Alleen AD 40: De opvangbak (punt 5) bevindt zich op de filterafdekking. Veeg de opvangbak af met een doek.

1. Plaats/schuif de opvangbak terug en plaats de evt. filterafdekking terug.

2. Plaats de gereinigde filter of een nieuwe filter. Gebruik uitsluitend originele filters. Let er hierbij op dat de inkeping (punt 6) naar boven wijst.

1. Sluit de netkabel aan.
2. Schakel de luchtontvochtiger zo nodig in.

Reserveonderdelen en klantenservice

Bij vragen over de luchtontvochtiger of indien reserveonderdelen nodig zijn, kunt u contact opnemen met een officiële distributeur of met AERIAL-service.

13 Probleemoplossing

Bij storingen moet u de volgende punten te controleren. Neem zo nodig contact op met AERIAL-service.

WAARSCHUWING! Vergiftiging door koelmiddelen, brandwonden, beknelling of elektrische schok tijdens onderhoudswerkzaamheden!

Reparaties of onderhouds-werkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Schakel de luchtontvochtiger bij storingen uit en beveilig het apparaat tegen herinschakeling.
Laat hete onderdelen voldoende afkoelen vóór het uitvoeren van werkzaamheden.

Foutmeldingen

Displayweergave	Mogelijke oorzaak	Oplossing
Error E1<Room temp>	Buitentemperatuur □ <1 °C of > 34 °C	Apparaat start automatisch weer op zodra de temperatuur weer ligt in het bereik van > 5 °C en< 30 °C.
Error E2<cooling system>	Storing van het koel-systeem	Controleer de filter en reinig of vervang deze zo nodig.Controleer het aanzuigvlak en de luchtuitlaat. Beide moeten vrij toegankelijk zijn.
	Defect koelcircuit Neem contact op met AERIAL-service.

Storingen

Probleem	Mogelijke oorzaak	Oplossing
De luchtontvochtiger levert een slechte en/of geen ontvochiti-gingsprestatie.	De luchtfilter is ver-vuild. De luchtont-vochtiger krijgt te wei-nig lucht. Vervuilde fil-ters kunnen het appa-raat op den duur be-schadigen.	Reinig de filter of vervang deze indien nodig.
De luchtontvochtiger is buiten bedrijf/venti-lator en compressor werken niet.	De luchtontvochtiger is uitgeschakeld.	Schakel de luchtontvochtiger in.
	De luchtontvochtiger krijgt geen stroom.	Controleer de stroomvoorzien-ing.
Weergave “Emmer vol” licht op, hoewel de emmer leeg is.	De emmer is niet goed geplaatst.	Zet de emmer goed.
Pompstoring De pomp is geblokkeerd, bijv. omdat het water niet via de afvoerslang/de emmer kan wegstromen.		Controleer de afvoerslang/de emmer.

14 Buitenbedrijfstelling, opslag en verwerking

Buitenbedrijfstelling

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Leeg de emmer.
3. Trek de netstekker uit de contactdoos.
4. Dek de luchtontvochtiger af met een doek ter bescherming tegen stof.

Opslag

Stapel niet meer dan twee luchtontvochtigers op elkaar. Zorg ervoor dat de staanders van het bovenste apparaat in de inkepingen van het onderste apparaat staan.
- Beveilig de luchtontvochtiger tegen kantelen en omvallen, bijv. met spangordels.

Werkwijze

1. Sla de luchtontvochtiger op bij 0 °C tot +40 °C. Verwerking

OPGELET! Gevaar door materiaal en stoffen

Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften.
Neem voor het verwijderen van grondstoffen en hulpstoffen de

plaatselijke voorschriften en informatie in de veiligheidsgegevensbladen in acht.

Gooi de luchtontvochtiger niet weg bij het huishou-delijk afval, maar overe-enkomstig de wettelijke bepalingen.

15 EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A

Functionele beschrijving: De luchtontvochtiger dient voor het ontvochtigen van lucht bij atmosferische druk in gesloten ruimtes.

Er wordt uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

• 2006/42/EG Machinerichtlijn
• 2014/ 30/ EU Richtlijn inzake elektromagnetische compatibiliteit (EMC)

De volgende geharmoniseerde normen zijn toegepast:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

De gevolmachtigde voor het samenstellen van de technische documentatie: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30-11-2020
