Mærke	Aerial
Model	AD 740
Produkttype	Affugter
Strømforsyning	230 V / 50 Hz, 625 W, 3,5 A
Kølemiddel	R454c (0,32 kg, GWP 148)
Affugtningskapacitet	Ikke angivet i manualen
Vandbeholder (spand)	Integreret, med lås og indikator for fuld spand
Mulighed for kontinuerlig dræning	Ja, via et valgfrit drænrør (12 x 2 mm)
Hovedfunktioner	Automatisk affugtning, automatisk afrimning, nattilstand (10 timer ved lavt niveau), effektmåler (MID), tastelås, sprogindstilling
Betjeningspanel	Skærm, indstillingstaster (fugtighed, ventilation, information, tænd/sluk)
Ventilationsniveauer	2 niveauer (høj og lav ydelse)
Driftstemperaturområde	Ca. 5 °C til 30 °C (fejlmeddelelser uden for området)
Stabling	Op til 2 enheder, med remfastgørelse
Transport	Foldbart håndtag og 2 hjul (AD 740), lodret transport
Rengøring og vedligeholdelse	Vaskbart luftfilter (eller udskiftning), aftørring af drypspand, drænbakke (AD 40)
Reservedele og reparerbarhed	Originalfiltre, AERIAL kundeservice, reparationer af kvalificeret personale
Sikkerhed	Brændbart kølemiddel (R454c), må ikke anvendes i eksplosive atmosfærer, beskyttelse IP X1, automatisk stop ved fuld spand
Mål (ca.)	Ikke angivet i manualen
Vægt (ca.)	Ikke angivet i manualen

Ofte stillede spørgsmål - AD 740 Aerial

Hvordan starter jeg affugteren Aerial AD 740?

Efter at have tilsluttet enheden, sæt tænd/sluk-knappen på "I". Skærmen viser "Start" og enheden starter automatisk. Indstil den ønskede fugtighed med piletasterne. Affugteren fungerer kun, hvis den faktiske rumfugtighed er højere end indstillingen.

Hvordan tømmer jeg kondensvandsspanden?

Når indikatoren "Spand fuld" blinker, deaktiver spandens låsesystem, tag den ud, tøm den, og sæt den på plads igen, indtil den klikker på plads. Bemærk: Rør aldrig ved elektriske komponenter med vand.

Hvordan aktiverer jeg nattilstand?

Tryk på nattilstandstasten. Enheden kører derefter i 10 timer på ventilationsniveau 1 (stille). Efter denne tid genoptages den tidligere indstilling.

Hvordan rengør jeg luftfilteret?

Sluk for enheden og tag stikket ud. Tag filteret ud og rengør det med en støvsuger eller i lunkent vand (tør det godt). Sæt det på plads igen. Et snavset filter reducerer affugtningsydelsen. Brug kun originale filtre.

Hvad gør jeg ved fejl E1 (rumtemperatur)?

Fejl E1 angiver, at rumtemperaturen er under 1 °C eller over 34 °C. Enheden genstarter automatisk, når temperaturen igen er mellem 5 °C og 30 °C.

Hvad gør jeg ved fejl E2 (kølesystem)?

Kontroller først filteret og luftindtag/-udtag. Hvis problemet fortsætter, kontakt AERIAL kundeservice. Forsøg ikke selv at reparere kølekredsløbet.

Hvordan transporterer jeg affugteren AD 740?

Brug det foldbare håndtag og hjulene. Før du flytter enheden, tøm spanden og tag netledningen ud. Transportér den altid lodret. Læg ikke hænderne i filtergitteret.

Kan man tilslutte et kontinuerligt drænrør?

Ja, fjern spanden og fastgør et rør med diameter 12 x 2 mm på drænstudsen med en slangeklemme. Rørenden skal være lavere end studsen og må ikke være nedsænket i vand.

Hvad er affugterens strømforbrug?

Enheden har en effekt på 625 W ved 230 V. Den er udstyret med en effektmåler (MID), der viser forbruget i kWh. Brug informationstasten til at se data.

Hvad er de vigtige sikkerhedsforanstaltninger?

Kølemidlet R454c er brændbart. Brug aldrig enheden i en eksplosiv atmosfære eller med høj koncentration af opløsningsmidler. Sørg for, at rummet er større end 4 m², og at stikket er jordet. Gå ikke hul på kølekredsløbet.

BRUGSANVISNING AD 740 Aerial

DA Betjeningsvejledning 60

NO Bruksanvisning

1 Modeller 60
2 Produktoversigt 61
3 Oversigt over betjeningspanel 62
4 Om denne betjeningsvejledning....63
5 Produktbeskrivelse....63
6 Sikkerhed....63
7 Udpakning 64
8 Stabling af enheder....64
9 Transport og tilslutning....65
10 Betjening 66
11 Vedligeholdelse og pleje 67
12 Afhjælpning af fejl....68
13 Udtagning af drift, opbevaring og bortskaffelse 70
14 EF-overensstemmelseserklæring....71

1 Modeller

Der er beskrevet forskellige modeller i denne betjeningsvejledning. Funktionerne og betjeningen er næsten identiske. Det fremgår af typeskiltet, hvilken model der er tale om. Se de tekniske data for yderligere oplysninger (se sidste side).

Variant De vigtigste elementer
AD 740 Klapgreb, 2 hjul
AD 40	Bæregreb, fødder

2 Produktoversigt

1 2 3 4 5 6 7

AD 40 4 6 8 9

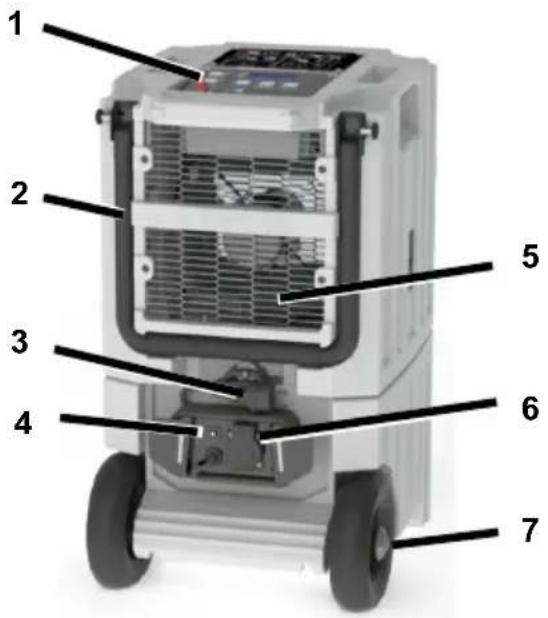

Fig. 1: Set forfra

1	Betjeningspanel	6	Stikdåse
2	Klapgreb (kun AD 740)	7	Hjul (AD 740)
3	Netstik	8	Fastgørelsespunkter til remme
4	Stikdåsesikring 9 Fødder (AD 40)
5	Luftudblæsning

1 2 3 4 5

1	Faktisk rumfugtighed	7	Effektmåler (MID)
2	Forøgelse af rumfugtighed	8	Visning "Beholder fuld"
3	Indstillet rumfugtighed	9	Infotast
4	Sænkning af rumfugtighed	10	Nattilstand
5	Indstilling af ventilator	11	Driftstimer
6	Til/Fra-kontakt	12	Display

Tast	Kort tryk	Tryk i 5 sek	Display
	Sænkning/forøgelse af rumfugtigheden med 1 % ad gangen	Sænkning/forøgelse af rumfugtigheden med 5% ad gangen
	I menuen „Sprog“: Valg af sprog
Til/Fra-kon-takt	Tænding/slukning af luft-affugteren		Start45% 12345h
	Skift af ventilationstrinTrin 2: høj ventilationsy-delseTrin 1: lav ventilationsy-delse		fan speed highfan speed low
	To korte tryk:Indstilling af sprog	Frakobling af tas-telås	SprogDansk

4 Om denne betjeni- ngsvejledning

Denne betjeningsvejledning må ikke reproduceres, kopieres eller distribueres uden producentens skriftlige godkendelse.

Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbe- vares med henblik på senere opslag.

5 Produktbeskrivelse

Luftaffugteren regulerer luftfugtigheden i rummet. Kondensvandet, der dannes gennem affugtningen, opsamles i en beholder eller ledes væk ved hjælp af en eventuel afløbsslange. Luftaffugteren er udstyret med automatisk afrimning.

Leveringsomfang

• Luftaffugter
• Betjeningsvejledning
• Beholder (i enhed)

Ekstraudstyr

• Pumpesæt
• Afløbsslange

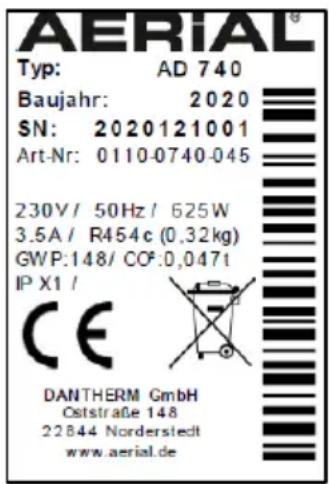

Typeskilt

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz / 625W 3.5A / R454c (0,32kg) GWP:148/ CO°:0,0471 IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Typeskiltet er anbragt i beholderrummet.

6 Sikkerhed

Tilsigtet brug og anvendelsesbetingelser

Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendørs rum som kældre, garager eller lagerrum.

Luftaffugteren må kun opstilles, benyttes og opbevares i rum med et grundareal større end 4 m².

Luftaffugteren må kun anvendes under overholdelse af de tekniske specifikationer (se sidste side).

Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren.

Enhver bruger skal have læst og forstået betjeningsvejledningen.

Forkert brug, som kan forudses

Luftaffugteren må ikke benyttes:

• I rum med eksplosionsfarlig atmosfære.
• I rum med en aggressiv atmosfære (f.eks. på grund af kemikalier).
• I rum med vand, hvis pH-værdi ikke ligger inden for 7,0 til 7,4.
• I rum med salt eller væsker med et saltindhold > 1 %, f.eks. saltbade.
  • I fugtområder i svømmehaller.
• I rum med ozonbehandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning.

Generelle sikkerhedsoplysninger

ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel!

Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert håndtering kan forårsage eksplosion og

brand samt skader og forgiftning. Køle-middelkredsløbet er under tryk.

Benyt ikke genstande til at fremskynde afrimningsprocessen.
Opbevar ikke luftaffugteren i rum med permanente antændelseskilder såsom åben ild, tændte gasapparater eller elvarmeapparater.
Der må ikke bores i luftaffugteren, og den må ikke brændes.
Enheden må kun benyttes i et rum med tilstrækkelig ventilation og et grundareal større end 4 m².
- Enhver form for arbejde på kølemiddelkredsløbet må kun udføres af producenten eller fagpersonale autoriseret af denne. Inden der arbejdes på kølemiddelkredsløbet, skal det aflastes i de hertil beregnede anordninger.
Vær opmærksom på nationale bestemmelser vedrørende gasinstallationer.
Kølemidlet må ikke aftappes eller bortskaffes som husholdningsaffald.
→ Undgå at komme i kontakt med kølemiddel.

ADVARSEL! Elektrisk stød!

Arbejde på spændingsførende komponenter eller vand på spændingsførende komponenter kan forårsage livsfarligt elektrisk stød.

• Undgå, at vand kommer i kontakt med spændingsførende komponenter.
• Sluk for luftaffugteren, træk netstikket ud, og dræn vandet efter behov, hver gang den skal flyttes.
  Tøm altid beholderen, før enheden flyttes.
  Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter.

7 Udpakning

Fremgangsmåde

1. Kontrollér, at leveringen er fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.

2. Fjern emballagen, og bortskaf den i henhold til de lokale bestemmelser.

8 Stabling af enheder

Det er muligt at stable to enheder af denne serie oven på hinanden i forbindelse med transport og opbevaring.

Advarsell! Fare for tilskadekomst, hvis luftaffugteren vælter!

Der må ikke stables mere end to luftaffugtere oven på hinanden. I den forbindelse skal det kontrolleres, at den øverste enheds fødder står i fordybningerne i den nederste enhed.
Sørg for at sikre luftaffugteren med f.eks. spænderemme, så den ikke kan vælte eller falde ned.

Fremgangsmåde

1. Placér den øverste enheds fødder i de tilsvarende fordybninger i den nederste enhed.

2. Anbring egnet sikring, f.eks. i form af spænderemme, i enhedens fastgørelsespunkter til remme, så den øverste enhed sikres mod at falde ned fra den nederste enhed. Der må maksimalt stables to enheder.

ADVARSEL! Fare for tilskadekomst, hvis luftaffugteren vælter!

• Transportér luftaffugteren i opret position, og sørg for, at den ikke kan vælte eller glide.
• Placer luftaffugteren på en plan og fast overflade.

1. Kontrollér, at beholderen er tom og sikret med beholderlåsen.
2. Sørg for, at afløbsslangen (ekstraudstyr) og strømkablet er taget ud af enheden.

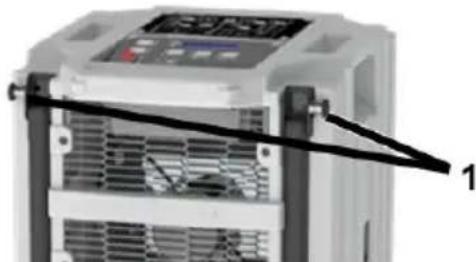

3. AD 740: Klap klapgrebet op for at transportere enheden på hjulene. Til dette løsnes låseanordningen til

venstre og højre for klapgrebet (pos. 1), og klapgrebet klappes op, indtil låseanordningen går i indgreb igen.

1. Transportér luftaffugteren til anvendelsesstedet.
2. AD 740: Klap klapgrebet ned igen.

BEMÆRK: Luften skal kunne cirkulere frit. Luftåbningerne må ikke tildækkes. Frirummet foran luftåbningen og luftfilteret skal være mindst 1 m.

Klargøring af beholder

Gælder ikke, hvis der er tilsluttet en afløbsslange som ekstraudstyr.

Fremgangsmåde

Skub beholderen ind i luftaffugteren.
➢ Beholderen sikres med beholderläsen.

Tilslutning af afløbsslange som eks-traudstyr

Kondensvandet kan ledes bort via en afløbsslange i stedet for ned i beholderen, hvis det ønskes. Gør som følger:

OBS! Utilstrækkelig enhedsydelse!

• Placér ikke slangens ende i vand (risiko for vandopstemning).
  Afløbsslangen må ikke bøjes.
  Det må ikke placeres genstande på slangen.

Fremgangsmåde

1. Tag beholderen ud.
2. Fastgør en egnet slange (12 x 2 mm) til afløbsstudsen (Pos. 2) ved hjælp af et spændebånd.

1. Sørg for, at slangens ende er placeret lavere end slangens begyndelse på afløbsstudsen. Hældningen skal være mindst 5 % (5 cm/meter).

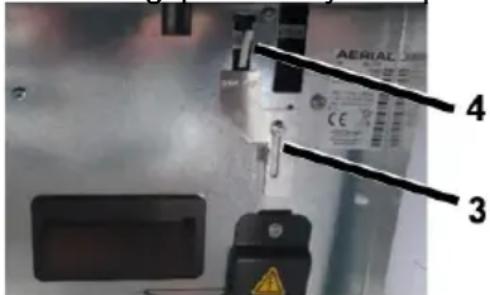

2. Skyd den øverste afdækningsplade (pos. 3) hen foran hulrummet (pos. 4). Hertil løsnes skruen på afdækningspladen, og afdækningspladen skydes opad.

1. Før slangens ende hen til et afløb eller ned i en egnet beholder.

Elektrisk tilslutning

Fremgangsmåde

1. Kontrollér, at netspændingen svarer til tilslutningsspændingen i de tekniske data.
2. Sørg for at sikre stikkontakt og forsyningsnet tilstrækkeligt.
3. I fugtige rum/på byggepladser, skal der installeres et FI-relæ.
4. Kontrollér, at netstikket er egnet til stikkontakten i bygningen.

5. Kontrollér, at den benyttede stikkontakt er jordet.

6. Sæt netstikket i stikkontakten.

7. Tilslut efter behov maksimalt en yderligere enhed til stikdåsen på luftaffugteren. Hvis der tilsluttes mere end én enhed, forhindrer den integrerede stikdåsesikring drift af enhederne.

10 Betjening

Frakobling af tastelås

Tastelåsen aktiveres automatisk efter 2 minutter uden aktivering af betjeningspanelet.

Fremgangsmåde

1. Tryk på tasten ⓘ i 5 sekunder.
   Tastelåsen slås fra.

Indstilling af sprog

Fremgangsmåde

1. Tryk kort på tasten ⓘ to gange efter hinanden.
2. Displayet viser det aktuelle sprog.
3. Indstil det ønskede sprog ved hjælp
   af piletasterne
4. Vent 3 sekunder, indtil det valgte sprog ikke længere blinker.

Affugtning af rum

BEMÆRK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position efter transport og efter længere tids opbevaring, inden den tages i brug.

Fremgangsmåde

1. Kontrollér, at kondensvandet kan løbe ud via en afløbsslange eller ned i beholderen.
2. Stil til/fra-kontakten på "l".

„Start“ blinker i displayet. Driften starter. Det er ikke muligt at betjene enheden, så længe „Stop“ eller „Start“ blinker.

1. Indstil den ønskede fugtighed med

piletasterne. Luftaffugteren starter kun, hvis den faktiske rumfugtighed er højere end den ønskede rumfugtighed.

1. Vælg ventilationstrin. Tryk på tasten

for at gøre dette.

Luftaffugteren kører, indtil den ønskede rumfugtighed er nået, eller beholderen er fuld, hvorefter driften stopper.

Tømning af beholder

Visningen "Beholder fuld" blinker, när beholderen er fuld.

Fremgangsmåde

1. Lås beholderlåsen op.
2. Tøm beholderen.
3. Sikr beholderen igen med beholderläsen.

Nattilstand

Nattilstand kan aktiveres efter behov, for at få en mere lydløs funktion i 10 timer.

1. Tryk på tasten

Luftaffugteren kører i 10 timer på trin 1.

Frakobling

Fremgangsmåde

11 Vedligeholdelse og pleje

ADVARSEL! Elektrisk stød!

Det er vigtigt at tage netstikket ud før hver rengøring af afdrypningsbakken på AD40, så luftaffugteren kobles fra elnettet.

ADVARSEL! Sundhedsskader på grund af støv!

Rengør kun luftaffugteren med trykluft i et åbent miljø.
Bær beskyttelsesmaske og beskyttelsesbriller.

OBS! Materielle skader!

Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler.
Benyt kun godkendte originale reservedele.

Rengøring og inspektion

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Tag luftfilteret ud, og rengør det (f.eks. med en støvsuger), eller udskift det.
4. Kontrollér afløbsstudsen og en eventuelt tilsluttet afløbsslange.

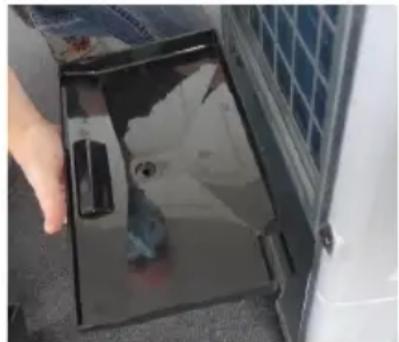

5. Kun AD 740: Træk afdrypningsbakken lidt ud, og tør den af med en klud.

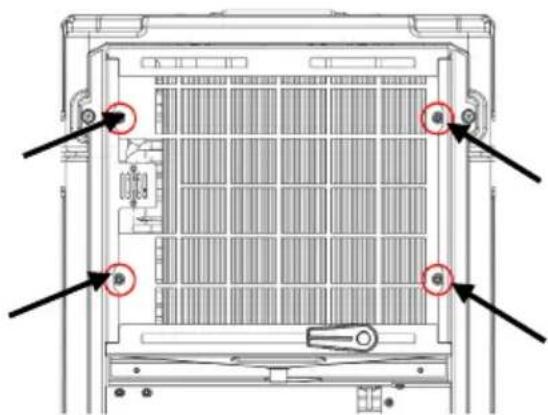

1. Kun AD 40: Afmontér filterholderen. Hertil løsnes de fire markerede skruer med en egnet skruetrækker, og filterholderen tages af.

1. Sæt/skub afdrypningsbakken i igen, og montér i givet fald filterafdækningen igen.

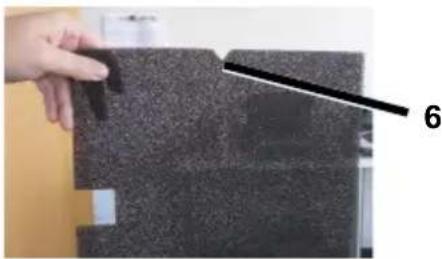

2. Sæt det nye/rengjorte filter i. Benyt kun originale filtre. Vær opmærksom på, at indsnittene (pos. 6) peger opad.

1. Sæt strømkablet i.
2. Tænd for luftaffugteren ved behov.

Kontakt forhandleren eller AERIAL-Service ved spørgsmål til luftaffugteren eller behov for reservedele.

12 Afhjælpning af fejl

Kontrollér nedenstående punkter i tilfælde af fejl. Kontakt AERIAL-Service om nødvendigt.

ADVARSEL! Forgiftning på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde!

• Få kun reparationer og istandsættelsesarbejde udført af producenten eller autoriseret personale.
• Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling.
  Inden der udføres arbejde på varme komponenter, skal disse først køle af.

Fejlmeddelelser

Displayvisning	Mulig årsag	Afhjælpning
Error E1<Room temp>	Udendørstemperatur <1 °C eller > 34 °C	Enheden starter op igen automatisk, så snart temperaturen igen er > 5 °C eller< 30 °C.
Error E2<cooling system>	Fejl på kølesystemet	Kontrollér filteret, og rens eller skift det eventuelt.Kontrollér luftindtaget og luftudblæsningen. Der skal være fri adgang til begge dele.
	Defekt kølekredsløb	Kontakt AERIAL-Service.

Fejl

Problem	Mulig årsag	Afhjælpning
Luftaffugterens affugtningseffekt er dårlig eller mangler helt.	Luftfilteret er snavset.Luftaffugteren tilføres for lidt luft. Snavsede filtre kan forårsage skader på enheden med tiden.	Rengør filteret, eller udskift det om nødvendigt.
Luftaffugteren virker ikke/ventilator og kompressor arbejder ikke.	Luftaffugteren er slukket.	Tænd for luftaffugteren.
	Luftaffugteren er uden strømforsyning.	Kontrollér strømforsynin-gen.
Visningen "Beholder fuld" lyser, selvom beholderen er tom.	Beholderen er ikke sat rigtigt i.	Sæt beholderen rigtigt i.
Pumpefejl Pumpen er	blokeret, f.eks.fordi vandet ikke kan løbe ud via afløbsslangen/eholderen.	Kontrollér afløbsslan-gen/eholderen.
	Pumpen er defekt.	Kontakt AERIAL-Service.

13 Udtagning af drift, opbevaring og bortskaffelse

Udtagning af drift

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tøm beholderen.
3. Tag netstikket ud.
4. Dæk luftaffugteren til med en klud for at beskytte den mod støv.

Opbevaring

ADVARSEL! Fare for tilskadekomst!

Der må ikke stables mere end to luftaffugtere oven på hinanden. I den forbindelse skal det kontrolleres, at den øverste enheds fødder står i fordybningerne i den nederste enhed.
Sørg for at sikre luftaffugteren med f.eks. spænderemme, så den ikke kan vælte eller falde ned.

Fremgangsmåde

1. Opbevar luftaffugteren ved en temperatur på mellem 0 °C og +40 °C.

Bortskaffelse

OBS! Fare på grund af materialer og stoffer

Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug.
Ved bortskaffelse af hjælpe- og driftsstoffer skal lokale bestemmelser og angivelserne på sikkerhedsdatabladene følges.

Luftaffugteren må ikke bortskaffes med husholdningsaffald, men skal bortskaffes iht. gældende lov.

Produkt: Luftaffugter

Produkt-nr.: AD 740 / AD 40

Funktionsbeskrivelse: Luftaffugteren har til formål at affugte luften ved atmosfæretryk i lukkede rum.

Det erklæres udtrykkeligt, at produktet opfylder de relevante bestemmelser i følgende direktiver:

• 2006/42/EF maskindirektivet
• 2014/30/EU direktiv om elektromagnetisk kompatibilitet (EMC)

Person bemyndiget til oprettelse af det tekniske dossier: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30-11-2020

VII. NO - BRUKSANVISNING

1. Kontroller at innholdet i pakken er komplett. Hvis det foreligger skader

eller det mangler noe i pakken, må du kontakte forhandleren.

Luftavfukteren må ikke kastes sammen med husholdningsavfallet, men kasseres i henhold til lovbestemmelsene.
