AD 740 - Deshumidificador Aerial - Manual de uso y guía de instrucciones gratis

Marca	Aerial
Modelo	AD 740
Tipo de producto	Deshumidificador
Alimentación eléctrica	230 V / 50 Hz, 625 W, 3,5 A
Refrigerante	R454c (0,32 kg, GWP 148)
Capacidad de deshumidificación	No especificada en el manual
Depósito de agua (cubo)	Integrado, con bloqueo e indicador de cubo lleno
Vaciado continuo posible	Sí, mediante un tubo de desagüe opcional (12 x 2 mm)
Funciones principales	Deshumidificación automática, descongelación automática, modo nocturno (10 h a bajo nivel), contador de potencia (MID), bloqueo de teclas, ajuste de idioma
Panel de control	Pantalla, teclas de ajuste (humedad, ventilación, información, encendido/apagado)
Niveles de ventilación	2 niveles (alto y bajo rendimiento)
Rango de temperatura de funcionamiento	Aproximadamente 5 °C a 30 °C (mensajes de error fuera de rango)
Apilamiento	Hasta 2 equipos, con fijación mediante correas
Transporte	Asa plegable y 2 ruedas (AD 740), transporte vertical
Limpieza y mantenimiento	Filtro de aire lavable (o reemplazo), bandeja de goteo limpiable, cubeta de drenaje (AD 40)
Piezas de repuesto y reparabilidad	Filtros originales, servicio postventa AERIAL, reparaciones por personal calificado
Seguridad	Refrigerante inflamable (R454c), no usar en atmósferas explosivas, protección IP X1, parada automática si el cubo está lleno
Dimensiones (aprox.)	No especificadas en el manual
Peso (aprox.)	No especificado en el manual

Preguntas frecuentes - AD 740 Aerial

¿Cómo iniciar el deshumidificador Aerial AD 740?

Después de enchufar el aparato, coloque el botón de encendido/apagado en « I ». La pantalla muestra « Inicio » y el aparato se pone en marcha automáticamente. Ajuste la humedad deseada con las teclas de flecha. El deshumidificador solo funciona si la humedad ambiente real es superior al valor ajustado.

¿Cómo vaciar el cubo de agua de condensación?

Cuando el indicador « Cubo lleno » parpadee, desactive el sistema de bloqueo del cubo, retírelo, vacíelo y vuelva a colocarlo hasta que encaje. Atención: nunca toque los componentes eléctricos con agua.

¿Cómo activar el modo nocturno?

Presione la tecla de modo nocturno. El aparato funciona entonces durante 10 horas en el nivel de ventilación 1 (silencioso). Después de este tiempo, retoma el ajuste anterior.

¿Cómo limpiar el filtro de aire?

Apague y desenchufe el aparato. Retire el filtro y límpielo con una aspiradora o con agua tibia (séquelo bien). Vuelva a colocarlo. Un filtro sucio reduce el rendimiento de deshumidificación. Use solo filtros originales.

¿Qué hacer en caso de error E1 (Room temp)?

El error E1 indica una temperatura ambiente inferior a 1 °C o superior a 34 °C. El aparato se reinicia automáticamente cuando la temperatura vuelve a estar entre 5 °C y 30 °C.

¿Qué hacer en caso de error E2 (cooling system)?

Verifique primero el filtro y las entradas/salidas de aire. Si el problema persiste, contacte al servicio postventa AERIAL. No intente reparar el circuito de refrigeración usted mismo.

¿Cómo transportar el deshumidificador AD 740?

Use el asa plegable y las ruedas. Antes de mover el aparato, vacíe el cubo y desconecte el cable de alimentación. Transpórtelo siempre en posición vertical. No ponga las manos en la rejilla del filtro.

¿Se puede conectar un tubo de desagüe continuo?

Sí, retire el cubo y fije un tubo de diámetro 12 x 2 mm en la tubería de desagüe con una abrazadera. El extremo del tubo debe estar más bajo que la tubería y no sumergirse en agua.

¿Cuál es el consumo eléctrico del deshumidificador?

El aparato tiene una potencia de 625 W a 230 V. Está equipado con un contador de potencia (MID) que muestra el consumo en kWh. Use la tecla de información para consultar los datos.

¿Cuáles son las precauciones de seguridad importantes?

El refrigerante R454c es inflamable. No use nunca el aparato en una atmósfera explosiva o con alta concentración de disolventes. Asegúrese de que la habitación tenga más de 4 m² y que el enchufe esté conectado a tierra. No perfore el circuito frigorífico.

MANUAL DE USUARIO AD 740 Aerial

ES Manual de instrucciones

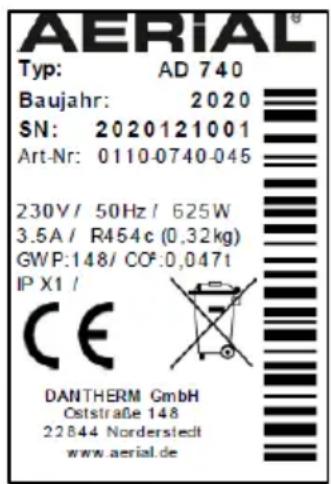

Placa de características

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz/ 625W 3.5A/ R454c (0,32kg) GWP:148/ CO²:0,0471 IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

1 Variedades de equipos.... 119
2 Visión del producto 120
3 Vista del cuadro de mandos 121
4 Sobre este manual de instrucciones.... 122
5 Descripción del producto....122
6 Seguridad 122
7 Desembalar 123
8 Apilar dispositivos.... 123
9 Transporte y conexión 124
10 Funcionamiento.... 125
11 Mantenimiento y cuidado.... 126
12 Resolución de fallos.... 127
13 Puesta fuera de servicio, Almacenamiento y eliminación ..... 129
14 Declaración de conformidad CE.... 130

1 Variedades de equipos

En este manual de instrucciones se describen diversas variantes de equipos. Las funciones y el funcionamiento son casi idénticos. En la placa de tipo se puede consultar el tipo de variante de que se trata. Se puede consultar más información en los datos técnicos (véase la última página).

Variantes	Principales características
AD 740 Mango plegable, 2 ruedas
AD 40 Mangos, patas de apoyo

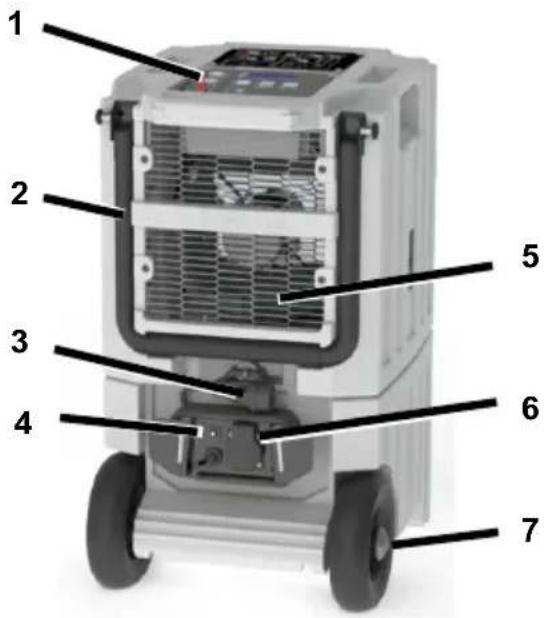

2 Visión del producto

1 2 3 4 5 6 7

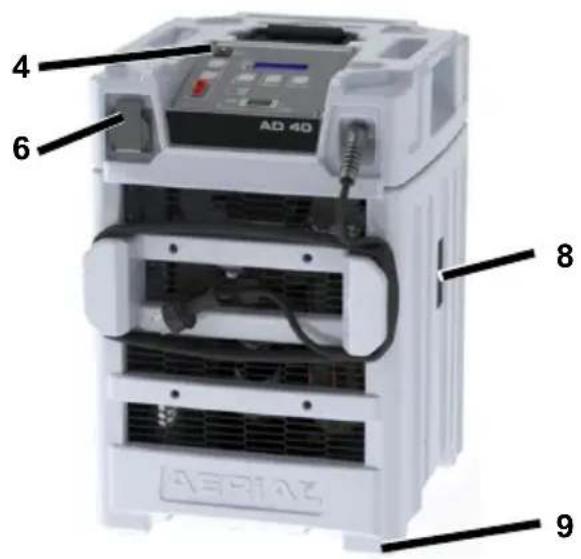

AD 40 4 6 8 9

Fig. 1: Vista delantera

1	Cuadro de mandos	6	Enchufe
2	Mango plegable (solo AD 740)	7	Ruedas (AD 740)
3	Enchufe	8	Puntos de fijación para correas
4	Protección de la toma de corriente	9	Patas de apoyo (AD 40)
5	Salida de aire

1 2 3 4 5

1	Superficie de entrada de aire con filtro	4 Cubo
2	Sensor de aire de la habitación	5	Cierre de la cubeta
3	Bandeja de goteo

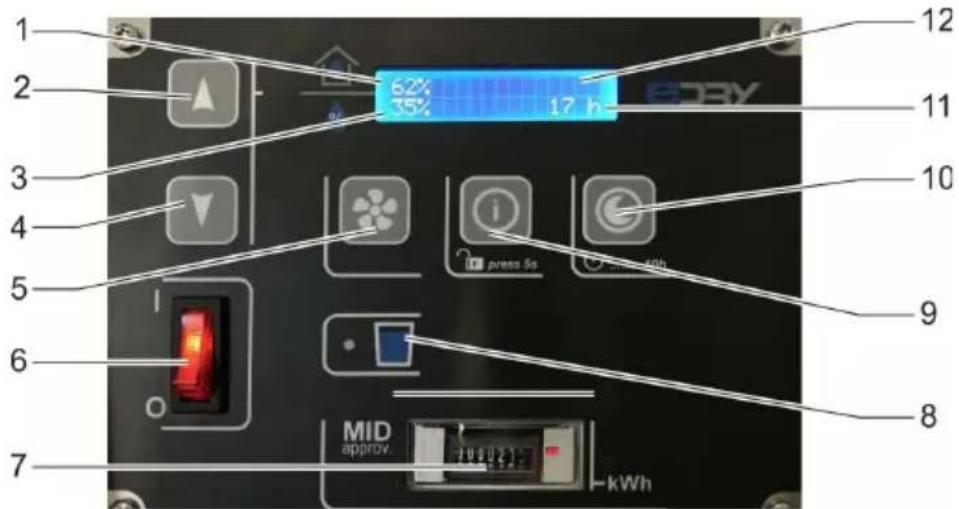

3 Vista del cuadro de mandos

1 2 3 4 5 6 7 MID approv 62% 35% 17 h 12 11 10 press 5s i g kWh 9 8 -kWh

Fig. 3: Vista del cuadro de mandos

1	Humedad ambiental real	7	Contador de energía (MID)
2	Subir la humedad ambiental	8	Aviso de "cubeta llena"
3	Humedad ambiental objetivo	9	Tecla de información
4	Bajar la humedad ambiental	10	Modo nocturno
5	Ajuste del ventilador	11	Horas de servicio
6	Botón de encendido/apagado	12	Pantalla

4 Sobre este manual de instrucciones

Queda prohibida la reproducción, duplicación o distribución de este manual de instrucciones sin el consentimiento por escrito del fabricante.

5 Descripción del producto

El deshumidificador regula la humedad de la habitación. El agua condensada resultante se recoge en una cubeta o se elimina mediante una manguera de drenaje opcional. El deshumidificador está equipado con un sistema automático de descongelación.

Volumen de suministro

• Deshumidificador
• Manual instrucciones
• Cubeta (en el aparato)

Accesorio opcional

• Juego de bombas
• Manguera de desagüe

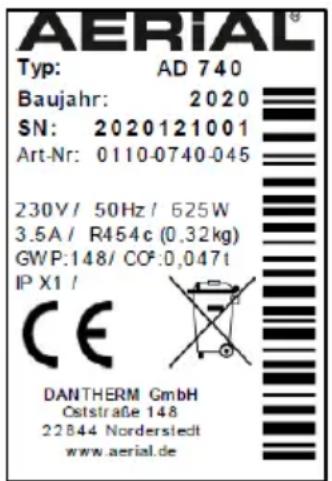

Placa de tipo

AERIAL® Typ: AD 740 Baujahr: 2020 SN: 2020121001 Art-Nr: 0110-0740-045 230V/ 50Hz/ 625W 3.5A/ R454c (0,32kg) GWP:148/ CO²:0,0471 IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

La placa de tipo de encuentra en el compartimento de la cubeta.

6 Seguridad

Condiciones previstas de uso y funcionamiento

El deshumidificador se utiliza para deshumidificar el aire a presión atmosférica en espacios interiores cerrados como bodegas, garajes o alma-cenes.

El deshumidificador solo debe instalarse, utilizarse y almacenarse en locales con una superficie superior a 4 m².

El deshumidificador solo puede utilizarse de acuerdo con los datos técnicos (véase la última página).

El uso del deshumidificador no está permitido para personas con deficiencias físicas, sensoriales o psicológicas o para niños.

El usuario debe haber leído y comprendido el manual de instrucciones.

Uso incorrecto predecible

El deshumidificador no debe utilizarse:

• En salas con atmósferas potencialmente explosivas.
• En salas con atmósferas agresivas (p. ej. causadas por productos químicos).
• En salas con agua cuyo valor pH esté fuera de 7,0 a 7,4.
• En salas con sal o líquidos con un contenido de sal >1 %, por ejemplo, en baños de salmuera.
• En las zonas húmedas de las piscinas.
• En salas con aire tratado con ozono, alta concentración de disolventes o alta contaminación por polvo.

Indicaciones de seguridad generales

¡ADVERTENCIA! ¡Peligro de explosión, quemaduras y envenenamiento por refrigerantes!

La unidad contiene un refrigerante inodoro e inflamable que, si se manipula incorrectamente, puede provocar explosiones, incendios, lesiones y envenenamientos. El circuito de refrigeración está bajo presión.

No utilice objetos para acelerar el proceso de descongelación.
No almacene los deshumidificadores en habitaciones con fuentes de ignición permanentes, como llamas, aparatos de gas encendidos o calentadores eléctricos.
No taladre ni queme el deshumidificador.
Utilice el aparato únicamente en una habitación suficientemente ventilada con una superficie de suelo superior a 4 m².
Los trabajos en el circuito de refrigeración deben ser realizados exclusivamente por el fabricante o por personal cualificado autorizado por este. Antes de realizar cualquier trabajo en el circuito de refrigerante, este debe ser descargado de la carga del equipo suministrado.
→ Respete las disposiciones nacionales para instalaciones de gas.
No drene el refrigerante ni lo deseche en la basura doméstica.
Evite el contacto con el refrigerante.

¡ADVERTENCIA! ¡Electrocución!

Trabajar con componentes bajo tensión o con agua en componentes bajo tensión puede causar descargas eléctricas que pueden llegar a ser mortales.

Evite el contacto entre el agua y los componentes vivos.
→ Antes de mover el equipo, desconecte siempre el deshumidificador,

desenchúfelo de la red eléctrica y, si es necesario, drene el agua.

→ Vacíe la cubeta antes de cada cambio de ubicación.

Los trabajos en los componentes eléctricos solo pueden ser realizados por el fabricante o por personal autorizado.

7 Desembalar

Procedimiento

1. Compruebe la integridad del volumen de suministro. En caso de daños o entrega incompleta, póngase en contacto con su distribuidor.

2. Retire el embalaje y deséchelo de acuerdo con las regulaciones locales.

8 Apilar dispositivos

Para el transporte y el almacenamiento, es posible apilar dos unidades de esta serie una encima de la otra.

¡Advertencia! ¡Aplastamiento por volcado o pérdida de estabilidad!

No apile más de dos deshumidificadores uno encima del otro.
Asegúrese de que las patas de la unidad superior están colocadas en las muescas de la unidad inferior.
Asegure el deshumidificador para que no se vuelque y caiga, por ejemplo, con correas elásticas.

Procedimiento

1. Coloque las patas de la unidad superior en las correspondientes muescas de la unidad inferior.

2. Fije dispositivos de sujeción adecuados, por ejemplo en forma de correas elásticas, a los puntos de sujeción de los cinturones y utilícelos para asegurar la unidad superior a la inferior para evitar que

se caiga. Apile como máximo dos unidades.

9 Transporte y conexión

Transporte

¡ADVERTENCIA! ¡Aplastamiento por pérdida de estabilidad!

Transporte el deshumidificador verticalmente y asegúrelo contra vuelco o deslizamiento.
Instale el deshumidificador en superficies planas y firmes.

¡ADVERTENCIA! ¡Trituración o corte con la mano en la rejilla del filtro de aire!

Transporte los deshumidificadores por las asas.
No agarre por los filtros de aire.

¡CUIDADO! ¡Daños de aplastamiento o ergonómicos durante el transporte del deshumidificador!

• Transporte los deshumidificadores por las asas.
  → Transporte el deshumidificador con dos personas.

Procedimiento

1. Asegúrese de que la cubeta esté vacía y asegurada con el cierre de la cubeta.
2. Asegúrese de que la manguera de drenaje (opcional) y el cable de alimentación estén desconectados de la unidad.

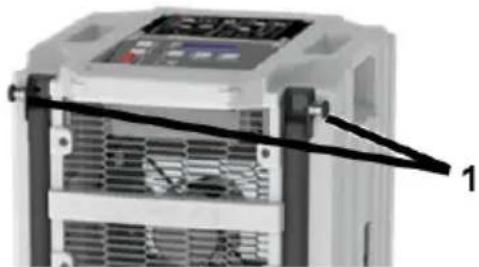

3. AD 740: Plegar hacia arriba el mango plegable para transportarlo sobre las ruedas. Para ello, suelte el pestillo situados a la izquierda y a la derecha del mango plegable (pos. 1) y doble el mango plegable hacia arriba hasta que el pestillo se enganche de nuevo.

1. Transporte los deshumidificadores por las asas.
2. AD 740: Vuelva a plegar el mango plegable.

ADVERTENCIA: El aire debe circular sin problemas. No cubra los orificios de ventilación. El espacio libre delante de la salida de aire y del filtro de aire debe ser de al menos 1 m.

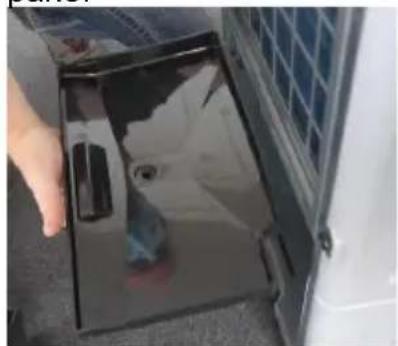

Colocar la cubeta

No se aplica si se conecta una man- guera de drenaje opcional.

Procedimiento

➢ Desplazar la cubeta dentro del de-shumidificador.
Asegure la cubeta con el cierre.

Conectar una manguera de desagüe opcional

Si es necesario, el agua condensada puede ser drenada a través de una manguera de drenaje en lugar de ser introducida en la cubeta. Se deberá proceder como sigue:

¡ATENCIÓN! ¡Rendimiento insuficiente del aparato!

No introduzca el extremo de la manguera en el agua (es posible que haya agua en la parte posterior).
No doble la manquera de desagüe.
No coloque ningún objeto sobre la manguera.

Procedimiento

1. Quite la cubeta.
2. Fije la manguera adecuada (12 x 2 mm) con una abrazadera de tubo en la toma de desagüe (pos. 2).

1. Asegúrese de que el extremo de la manguera esté más bajo que el inicio de la manguera en la conexión de salida. Gradiente de al menos 5 % (5 cm/metro).

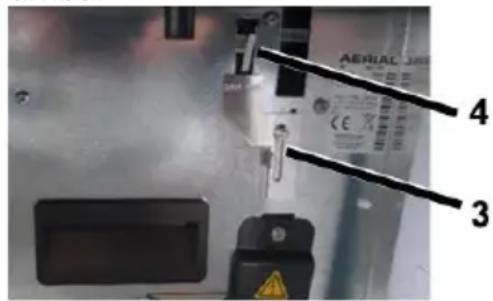

2. Empuje la placa de cubierta superior (pos. 3) por delante de la escotadura (pos. 4). Para ello, afloje el tornillo de la placa de cubierta y tire de la placa de cubierta hacia arriba.

1. Coloque el extremo de la manguera en un desagüe o contenedor adecuado.

Conexión eléctrica

Procedimiento

1. Asegúrese de que la tensión de red coincide con la tensión de alimentación de los datos técnicos.

2. Asegúrese de que la toma de corriente y la fuente de alimentación estén suficientemente fundidas.

3. Instale un disyuntor de corriente residual en habitaciones húmedas o en obras.

4. Asegúrese de que el enchufe de la red eléctrica es adecuado para la toma de corriente del edificio.

5. Asegúrese de que la toma de corriente utilizada esté conectada a tierra.

6. Conecte el enchufe.

7. Si es necesario, conecte como máximo un dispositivo adicional al enchufe del deshumidificador. Si se conecta más de un dispositivo, el fusible de la toma de corriente integrado impide el funcionamiento de los dispositivos.

10 Funcionamiento

Desbloquear la tecla de bloqueo

El bloqueo de teclas se activa automáticamente después de 2 minutos sin activar el panel de control.

Procedimiento

1. Mantenga pulsada la tecla durante 5 segundos.

La tecla de bloqueo está desbloqueada.

Configure el idioma

Procedimiento

1. Pulse la tecla brevemente dos veces seguidas.

2. La pantalla muestra el idioma actual.

3. Configure el idioma deseado con las teclas del cursor ▼ ▲

4. Espere 3 segundos hasta que el idioma deseado deje de parpadear.

Deshumidificar la sala

ADVERTENCIA: Deje reposar el deshumidificador en su posición final durante unos 15 minutos antes de la puesta en marcha, después del transporte y después de un almacenamiento prolongado.

Procedimiento

1. Asegúrese de que el agua condensada se descargue a través de una manguera de drenaje o en la cubeta.
2. Ponga el botón de encendido/apagado en "I".

En la pantalla parpadea la palabra «Start». Empieza el funcionamiento. No es posible realizar ninguna operación mientras «Stop» o «Start» parpadeen.

1. Configure la humedad deseada con

las teclas del cursor

EI

deshumidificador solo se pone en marcha si la humedad ambiental real es superior a la humedad ambiental deseada.

1. Elegir nivel del ventilador. Para ello

pulse la tecla

El deshumidificador funciona hasta que se alcance la humedad ambiente deseada o hasta que la cubeta se llene y, a continuación, se detiene el funcionamiento.

Vacíe la cubeta

El indicador de "Cubeta llena» parpa-dea, la cubeta está llena.

Procedimiento

1. Libere el cierre de la cubeta.
2. Vacíe la cubeta.
3. Asegure la cubeta de nuevo con el cierre.

Modo nocturno

Si es necesario, se puede activar el modo nocturno para obtener un funcionamiento más silencioso durante 10 horas.

1. Pulse la tecla.

El deshumidificador funciona durante 10 horas en el nivel 1.

Desconectar

Procedimiento

1. Vacíe la cubeta si es necesario.
2. Ponga el botón de encendido/apagado en "0".

11 Mantenimiento y cuidado

¡ADVERTENCIA! ¡Electrocución!

Antes de limpiar la bandeja de descongelación del AD40, desconecte siempre el enchufe para aislar el deshumidificador de la red eléctrica.

¡ADVERTENCIA! ¡Daños a la salud debidos al polvo!

Solo limpie el deshumidificador con aire comprimido en un ambiente abierto.
Utilice máscara y gafas de protección.

¡ATENCIÓN! ¡Daños materiales!

Los productos de limpieza pueden dañar las superficies. Solo utilice agentes de limpieza suaves.
Utilice solo piezas de repuesto originales.

Limpieza e inspección

Procedimiento

1. Apague el deshumidificador.

2. Desconecte el enchufe.

3. Retire y limpie el filtro de aire (por ejemplo, con una aspiradora) o reemplácelo.

4. Compruebe la pieza de conexión de desagüe y, en su caso, la manguera de desagüe conectada.

5. Solo AD 740: Saque la bandeja de goteo un poco y límpiela con un paño.

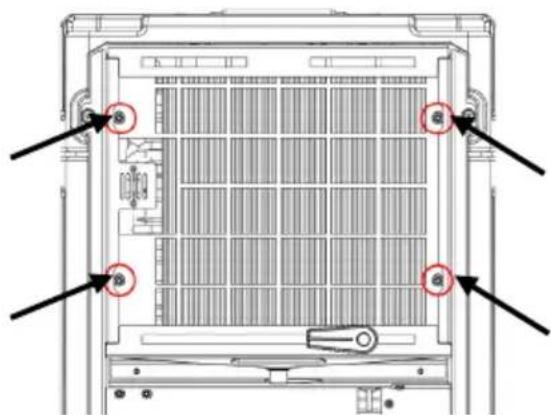

1. Solo AD 40: Quite el soporte del filtro. Para ello, afloje los cuatro tornillos marcados con un destornillador adecuado y retire el soporte del filtro.

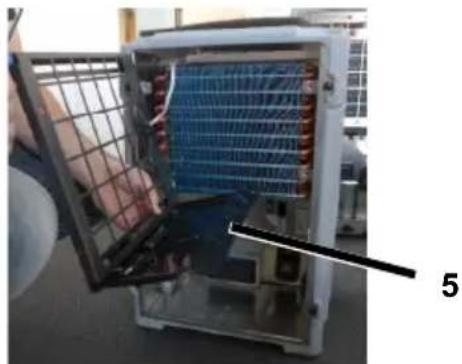

1. Solo AD 40: La bandeja de goteo (pos. 5) se encuentra en la cubierta del filtro. Limpie la bandeja de goteo con un paño.

1. Inserte la bandeja de goteo y vuelva a colocar la tapa del filtro si es necesario.

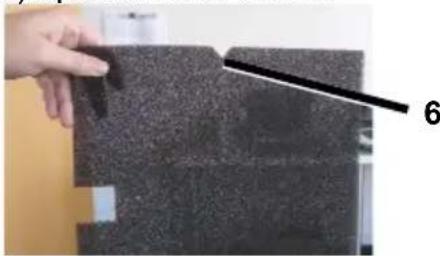

2. Coloque filtros nuevos o limpios. Utilice solo filtros originales. Asegúrese de que la muesca (pos. 6) apunte hacia arriba.

1. Conecte el cable.

2. Conecte el deshumidificador si es necesario.

Piezas de repuesto y servicio de atención al cliente

Si tiene alguna pregunta sobre el deshumidificador o si necesita piezas de repuesto, póngase en contacto con un distribuidor autorizado o con el servicio técnico de AERIAL.

12 Resolución de fallos

En caso de averías compruebe los siguientes puntos. En caso necesario, póngase en contacto con el servicio de atención de AERIAL.

¡ADVERTENCIA! ¡Envenenamiento por refrigerante, quemaduras, aplastamiento o descarga eléctrica durante los trabajos de mantenimiento!

Las reparaciones o trabajos de mantenimiento solo pueden ser realizados por el fabricante o por personal autorizado.
En caso de avería, desconecte el deshumidificador y asegúrelo para que no pueda volver a conectarse.

Deje que los componentes calientes se enfríen lo suficiente antes de trabajar en ellos.

Notificación de fallos

Mensajes en la pan-talla	Causa potencial Ayuda
Error E1(Room temp)	Temperatura exterior <1 °C o > 34 °C	El aparato vuelve a arrancar automáticamente en cuanto la temperatura vuelve a superar los 5 °C o< 30 °C.
Error E2(cooling system)	Fallo del sistema de refrigeración	Revise el filtro y límpielo o cámbielo si es necesario.Revise la superficie de entrada y salida de aire. Ambas deben estar despejadas.
	Circuito de refrigeración defectuoso	Póngase en contacto con el servicio de atención de AE-RIAL.

Averías

Problema	Causa potencial	Ayuda
El deshumidificador tiene un rendimiento de deshumidificación pobre o nulo.	El filtro de aire está su-cio. El deshumidificador recibe muy poco aire. Los filtros sucios pueden causar daños perma-nentes a la unidad.	Limpie el filtro o cámbielo, si es necesario.
El deshumidificador está averiado/el venti-lador y el compresor no funcionan.	El deshumidificador está apagado.	Conecte el deshumidificador.
	El deshumidificador no tiene fuente de ali-mentación.	Compruebe el suministro e-léctrico.
El indicador de «cubeta llena» se en-ciende aunque la cubeta esté vacía.	La cubeta no se ha insertado correcta-mente.	Colocar la cubeta correcta-mente.
Fallo de la bomba	La bomba está bloqueada, por ejemplo, porque el agua no puede salir por la manguera de drenaje/la cubeta.	Control la manguera de dren-aje/la cubeta.
	Bomba defectuosa. Póngase en contacto con el servicio de atención de AE-RIAL.

13 Puesta fuera de servicio, Almacenamiento y eliminación

Puesta fuera de servicio

Procedimiento

1. Apague el deshumidificador.
2. Vacíe la cubeta.
3. Desconecte el enchufe.
4. Cubra el deshumidificador con un paño para protegerlo del polvo.

Almacenamiento

¡ADVERTENCIA! ¡Daños!

No apile más de dos deshumidificadores uno encima del otro.

Asegúrese de que las patas de la unidad superior están colocadas en las muescas de la unidad inferior.

Asegure el deshumidificador para que no se vuelque y caiga, por ejemplo, con correas elásticas.

Procedimiento

1. Almacene el deshumidificador entre 0 °C a +40 °C.

Eliminación

¡ATENCIÓN! Peligro por materiales y sustancias

→ Separe los materiales por tipo y recicle de acuerdo con las regulaciones locales.
Para la eliminación de materiales auxiliares y de servicio, observe las

prescripciones locales y las indicaciones de las fichas de datos de seguridad.

No tire el deshumidificador a la basura doméstica, sino que deséchelo de acuerdo con las normas legales.

14 Declaración de conformidad CE

Declaración de conformidad CE según la Directiva de Máquinas 2006/42/CE

Anexo II 1.A

Fabricante: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Producto: Deshumidificador

N.º producto: AD 740 / AD 40

Descripción de funcionamiento: El deshumidificador sirve para deshumidificar el aire a presión atmosférica en espacios cerrados.

Se declara expresamente que el producto cumple con las disposiciones pertinentes de las siguientes directivas:

• 2006/42/CE Directiva sobre máquinas
• 2014/30/EU Directiva de Compatibilidad Electromagnética (EMC)

Se aplicaron las siguientes normas armonizadas:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Persona autorizada para elaborar la documentación técnica: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, a 30.11.2020

XII. NL - BEDIENINGSHANDLEIDING
