MODE D'EMPLOI BPS 600 Meister Craft
F - Scie sauteuse pendulaire ..... 21
ORIGINAL BETRIEBSANLEITUNG
CZ Překlad originálního návodu na obsluhu
F Traduction du manuel d'utilisation original
GB Translation of the Original Instructions
NL Vertaling van de originele gebruiksaanwijzing
TR Orjinal işletme talimatının tercümesi
Mode d'emploi & consignes de sécurité
Pour éviter tout risque de blessure, lire le mode d'emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l'appareil. À conserver avec l'appareil.
Sommaire
Page
1 - Étendue des fournitures 21
2 - Informations techniques 21
3 - Composants 22
4 - Usage conforme aux fins prévues 23
5 - Consignes générales de sécurité 24
6 – Consignes de sécurité spécifiques à l'appareil 26
1 - Étendue des fournitures

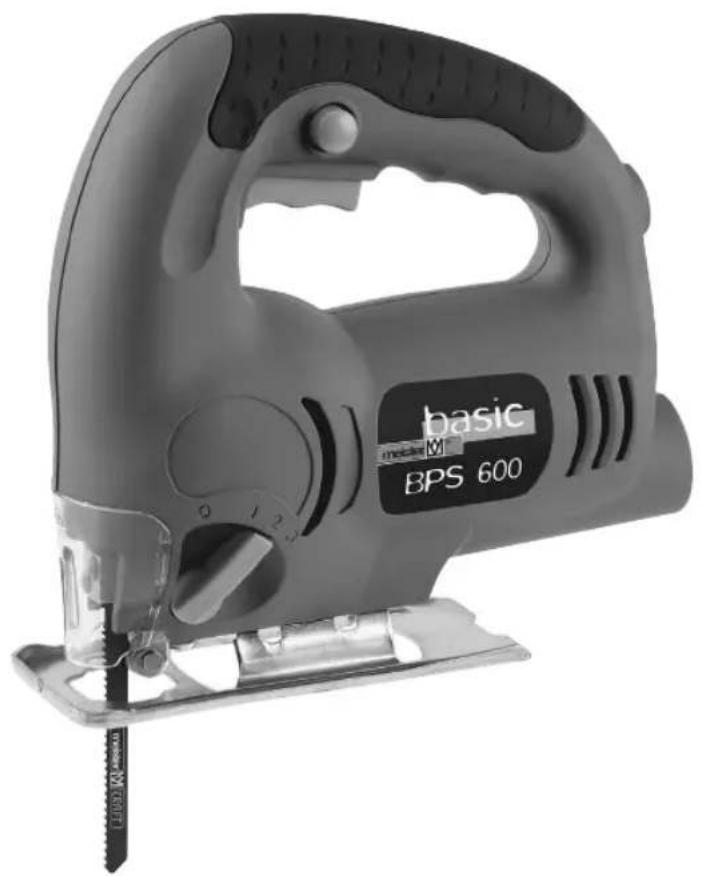

• 1 Scie sauteuse pendulaire
• 1 Lame de scie sauteuse
• 1 Clé de réglage
• 1 Adaptateur pour aspirateur
- Mode d'emploi
• Certificat de garantie
2 - Informations techniques
Caractéristiques techniques
| Alimentation 230 V | ~/50 Hz |
| Puissance 600 W | |
| Vitesse en marcheá vide n | _0 = 3000 min^-1 |
| Course 18 mm | |
| Coupe en biais 2 x 0–45° | |
| Câble de alimentation 150 cm |
Sous réserve de modifications techniques.
Page
7 - Montage et ajustages 28
8 - Fonctionnement 28
9 - Mode de travail 29
10 - Maintenance et protection de l'environnement 29
11 - Conseils de service 29
Émissions sonores/Vibrations
L_PA : 94 dB(A), K_PA : 3 dB
L_WA : 105 dB(A), K_WA : 3 dB
a_h,B = 8,22 ~m / s^2, K_B = 1,5 ~m / s^2
a_h,M=6,74 m/s^2,K_M=1,5 m/s^2
Valeurs mesurées conformément à l'EN 60745.
La valeur d'émission de vibrations indiquée a été mesurée suivant une procédure normée et peut être utilisée avec une autre pour la comparaison d'un outil électrique.
La valeur d'émission de vibrations indiquée peut également être utilisée pour une première estimation de la gène.
ATTENTION! La valeur d'émission de vibrations peut être différente de la valeur indiquée lors de l'utilisation de l'outil électrique en fonction du type d'utilisation de l'outil.
Informations concernant la réduction des vibrations
Avertissement: La valeur d'émission de vibrations effectivement présente pendant l'utilisation de la machine peut diverger de la valeur indiquée dans le mode d'emploi ou par le fabricant. Cette divergence peut être causée par les facteurs d'influence suivants auxquels il faut faire attention avant et pendant toute utilisation :
• L'appareil est-il utilisé correctement ?
- Le type de matériel traité est-il approprié ?
- L'état d'utilisation de l'appareil est-il correct ?
- Les poignées de tenue ou les poignées de vibration optionnelles sont-elles montées et fixées au corps de la machine ?
Si vous constatez une sensation désagréable ou une coloration de la peau des mains pendant l'utilisation de la machine, cessez immédiatement le travail. Faites suffisamment de pauses. En cas de non-respect d'un nombre de pauses suffisant, un syndrome de vibration des mains / des bras peut apparaître.
Il faut effectuer une estimation du niveau de sollicitation en fonction du travail ou de l'utilisation de la machine et respecter des pauses en conséquence. Ceci permet de réduire significativement le niveau de sollicitation pendant le temps de travail global. Réduisez le risque auquel vous êtes exposé en cas de vibrations. Entretenez cette machine conformément aux instructions du mode d'emploi. En cas d'utilisation fréquente de la machine, il est recommandé de prendre contact avec votre revendeur et de vous procurer des accessoires anti-vibrations (poignées).
Evitez d'utiliser la machine en cas de températures de t = 10 °C ou inférieures. Etablissez un plan de travail permettant de limiter la sollicitation des vibrations.
Avertissement: Il est impossible d'empêcher une certaine exposition aux bruits par cet appareil. Planifiez les travaux à grande intensité de bruit aux horaires admissibles et prévus à cet effet. Respectez éventuellement les horaires de pause et limitez la durée de travail à la durée nécessaire. Pour votre propre sécurité et protection, les personnes se trouvant à proximité doivent porter une protection appropriée de l'audition.
3 - Composants
1 Commutateur Marche-Arrêt
2 Adaptateur pour aspirateur
3 Bouton de blocage
4 Mouvement pendulaire
5 Cable de alimentation
6 Protection de coupe
7 Raccordement pour dispositif d'aspiration
8 Réglage de l'angle de coupe
9 Rouleau de guidage
10 Plaque de base
11 Clé de réglage
12 Porte-lame de scie
4 – Usage conforme aux fins prévues
Cette scie à guichet convient au sciage du bois, de métaux, de la céramique, de planches en matière plastique et en fibres minérales, dans le cadre des puissances de coupe indiquées et avec les accessoires appropriés. Ne pas utiliser la machine, les outils ou les éléments adaptable (respecter les instructions des constructeurs) dans le cadre de fonctions autres que celles pour lesquelles ils ont été conçu. Tout les autres utilisations sont explicitement exclues.
Cet appareil est uniquement destiné à un usage dans le domaine domestique.
Utilisation non conforme aux prescriptions
Toute utilisation de l'appareil n'étant pas indiquée dans le chapitre « Utilisation conforme aux prescriptions » est considérée comme une utilisation non conforme aux prescriptions.
L'appareil ne doit pas être utilisé aux fins suivantes :
• sciage de bois de chauffage
- traitement de matériaux contenant de l'amiante ou d'autres substances nocives
- utilisation comme appareil mobile ou stationnaire
Il existe un danger de blessure.
L'utilisateur de l'appareil endosse la responsabilité de tous les dommages et de toutes les blessures sur les personnes résultant d'une utilisation erronée.
Le fabricant de l'appareil annule la garantie en cas d'utilisation d'autres composants ou de composants non originaux.
Risques résiduels
Un risque résiduel qui ne peut pas être exclu reste présent même en cas d'utilisation appropriée de l'appareil. Les dangers potentiels suivants dérivent du type et de la construction de l'appareil :
- contact avec la partie non protégée de la lame de scie (coupure)
- contact avec des pièces projetées de la lame de scie en cas de rupture (coupure)
• recul et projection de pièces d'usinage (coup) - perte d'audition en cas de non utilisation de la protection auditive nécessaire pendant le travail (perte d'audition)
- contact avec le courant électrique en cas de câble d'alimentation ou de boîtier du moteur défectueux ou scié (choc électrique)
- émissions nocives de poussières de bois
D'autres risques résiduels peuvent apparaître en raison d'une utilisation non appropriée en cas de non respect des instructions fournies dans le mode d'emploi.
5 – Consignes générales de sécurité pour l’utilisation d’outils électriques
ATTENTION! Lire toutes les instructions de sécurité et toutes les indications. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Conserver les instructions de sécurité et indications pour une utilisation ultérieure.
La notion d'« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).
Cet appareil n'est pas prévu pour être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances à moins que ces personnes ne soient surveillées par une personne responsable de leur sécurité ou qu'elles n'aient obtenu de sa part des instructions d'utilisation. Nous vous conseillons de surveiller les enfants afin de veiller à ce qu'ils ne jouent pas avec l'appareil.
1 Endroit de travail
a Maintenez l'endroit de travail propre et bien rangé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils
électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2 Sécurité relative au système électrique
a La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d'adaptateur avec des appareils avec mise à la terre.
Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
c Ne pas exposer l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d Ne pas utiliser le câble à d'autres fins que celles prévues, ne pas utiliser le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e Au cas où l'outil électroportatif serait utilisé à l'extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.
L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.
3 Sécurité des personnes
a Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'appareil lorsqu'on est fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes.
b Portez des équipements de protection personnels. Portez toujours des lunettes de protection.
L'utilisation d'équipements de protection tels que masque antipoussière, chaussures anti-dérapantes, casque ou protection acoustique suivant l'endroit de travail, réduit le risque de blessures.
c Eviter toute mise en service accidentelle. S'assurer que l'outil électroportatif est effectivement éteint avant d'être raccordé à l'alimentation en courant/à l'accu, avant d'être soulevé ou d'être porté.
Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement, peut être source d'accidents.
d Enlever tout outil de réglage ou toute clé avant de mettre l'appareil
en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
e Ne pas se surestimer. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'appareil dans des situations inattendues.
f Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g Maintenir les poignées sèches, propres et exemptes de graisse et d'huile. Les poignées couvertes de graisse et d'huile sont glissantes et entraînent une perte de contrôle.
h Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés.
L'utilisation de tels dispositifs réduit les dangers dus aux poussières.
4 Utilisation et emploi soigneux d'outils électroportatifs
a Ne pas surcharger l'appareil. Utiliser l'outil électroportatif approprié au travail à effectuer.
Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b Ne pas utiliser un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être
mis en ou hors fonctionnement est dangereux et doit être réparé.
c Retirer la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement de l'appareil par mégarde.
d Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
e Prendre soin des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faire réparer ces parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
f Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
g Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil.
Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
5 Service
a Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
b Si la conduite de branchement est endommagée, elle doit être remplacée par le fabricant ou son représentant du service après-vente pour éviter tout danger.
6 – Consignes de sécurité spécifiques à l'appareil
- Ne tenez l'appareil que par ses parties de manche isolées lorsque vous effectuez des travaux durant lesquels l'outil risque d'entrer en contact avec des conduites électriques dissimulées ou avec le cordon d'alimentation de l'appareil. Le contact avec une conduite sous tension peut aussi mettre sous tension des composants métalliques de l'appareil et provoquer une décharge électrique.
- N'utilisez que des lames de scie bien aiguisées et dans un état impeccable. Changez immédiatement les lames de scie fissurées, voilées ou émoussées.
-
Adaptez les outils à insérer, le nombre de courses et l'amplitude du mouvement pendulaire au matériau à scier. Veillez à ce que l'avance soit régulière.
-
Ne faites marcher l'appareil qu'avec sa semelle (10) montée. Lors des travaux, la semelle doit toujours appliquer contre la pièce.
- L'appareil doit déjà être en train de marcher lorsque vous l'approchez de la pièce.
- Il est interdit de traiter avec cette machine des matériaux contenant de l'amiante. Si vous devez traiter d'autres matériaux à base de fibres, enfilez un masque de protection et utilisez avec l'aspiration de poussière.
- Si vous utilisez des appareils électriques en plein air, ceux-ci doivent être raccordés au secteur via un disjoncteur différentiel. Le prolongateur et la fiche mâle doivent avoir été homologués pour l'utilisation en plein air.
- Ne tentez pas de freiner la lame de scie en appuyant latéralement dessus.
- Utilisez des dispositifs de serrage pour empêcher la pièce de glisser pendant le sciage.
- Le cordon de l'appareil doit toujours se trouver derrière ce dernier.
- Pendant la marche, guidez toujours l'appareil des deux mains et tenez vous bien en équilibre.
- L'appareil ne doit pas être mouillé et ne doit pas non plus fonctionner dans une ambiance humide.
- Avant chaque utilisation, vérifiez l'appareil, son cordon d'alimentation et sa fiche mâle. Ne confiez la suppression des dégâts qu'à un
spécialiste. Ne branchez la fiche mâle dans la prise de courant qu'après avoir vérifié que l'appareil se trouve bien en position éteinte.
- Si vous devez réaliser des travaux générateurs de poussière, portez un masque de protection respiratoire et des lunettes enveloppantes ; interdiction de fumer, évitez de manipuler des flammes nues.
- Portez des gants pour la manipulation des lames de scie et de matériaux rugueux.
- Portez des gants de protection lors du remplacement de la lame de scie pour éviter des blessures provoquées par les arêtes de coupe tranchantes de la lame de scie.
- Portez une protection acoustique.
- Avant d'effectuer tous travaux sur la machine, commencez toujours par débrancher la fiche mâle de la prise de courant.
- Ne laissez jamais de clé à outil emboîtée dans l'outil.
- Tenez compte des consignes générales de sécurité pour l'utilisation d'outils électriques.
- Si la conduite de branchement est endommagée, elle doit être remplacée par le fabricant ou son représentant du service après-vente pour éviter tout danger.
7 - Montage et ajustages
Oscillation
Le mouvement oscillatoire réglable (P) de la lame de la scie (0 pour les matières dures, jusqu'à 3 pour les matières souples) améliore l'adaptation de la machine au matériau respectif. Parallèlement, la lame de la scie est ménagée, l'éjection des copeaux est améliorée et la formation de chaleur de frottement est fortement réduite. La commutation de l'oscillation est également possible lorsque la machine est en marche.
Mise en place de la lame de la scie
ATTENTION ! Débranchez la fiche secteur.
Débloquez les deux vis de maintien sur le porte-lame de la scie (12) à l'aide de la clé à six-pans (11) (ill. 2). Introduisez la lame de la scie dans la rainure du logement jusqu'à la butée de manière que le dos soit correctement en place dans la rainure du rouleau de guidage (9). Revissez fermement les vis de maintien.
Aspiration de la poussière
Raccordez le flexible d'aspiration de l'aspirateur domestique sur l'ouverture d'aspiration (7) de la scie à guichet en utilisant au besoin l'adaptateur (2) fourni. Enfoncez fermement celui-ci avec le joint en
caoutchouc dans la rainure de guidage de l'ouverture d'aspiration et fixez-le en exerçant une légère rotation. La protection contre les coupures (6) abaissée améliore le degré d'efficacité de l'aspiration des poussières.
Coupes en onglet/obliques
Le sabot de la scie (10) est réglé en usine sur la position médiane (O°). Pour le réglage des coupes en onglet/obliques, débloquez la vis de maintien du sabot de la scie avec la clé servant au réglage (III.3) et dégagez le sabot de la scie par l'avant de sa position d'encliquetage. Régler l'angle de coupe (8) par pliage à droite ou à gauche. Les angles 0°, 15°, 30° et 45° sont marqués et des valeurs intermédiaires peuvent aussi être choisies. Vissez à fond la vis de maintien. Lors de coupes en angle, relevez la protection contre les coupures (6) jusqu'à la butée.
8 - Fonctionnement
Brancher la fiche secteur sur une prise.
- Marche: appuyer sur le commutateur (1) et le maintenir
- Arrzt: relâcher le commutateur (1)
- Service continu MARCHE: appuyer sur le commutateur (1), actionner le bouton de blocage (2) et le bloquer.
- Service continu ARRET: appuyer de nouveau sur le commutateur (1) – le bouton de blocage se débloque – puis le relâcher.
9 - Mode de travail
Sciage
Ne pas exercer de pression excessive sur le matériau à découper, afin d'éviter chauffage et destruction de la lame de scie. Poser les matériaux à découper de faible épaisseur sur une plaque supplémentaire, afin d'amortir les vibrations et d'améliorer le résultat de découpe.
Sciage de pénétration
S'il faut scier à l'intérieur d'une pièce sans pouvoir percer auparavant de trou de pénétration, régler le mouvement pendulaire sur O, desserrer la plaque de base, la pousser complètement en arrière et la bloquer. Machine inclinée et enclenchée, approcher prudemment la lame de scie de la pièce (fig. 5). Dès que la lame a traversé la pièce, poursuivre le travail scie sauteuse en position normale.
10 - Maintenance et protection de l'environnement
Oter régulièrement la sciure se déposant sur le boitier les ouvertures d'aération et les pièces mobiles; si nécessaire, débrancher la fiche secteur et essuyer à l'aide d'un chiffon humide. De temps à autre, légèrement huiler le rouleau de guidage prévu pour la lame de scie.
ATTENTION! Les appareils et accumulateurs inutilisables
ne doivent pas se retrouver dans des déchets domestiques! Ils doivent être rassemblés séparément conformément à la
directive 2012/19 UE concernant les vieux appareils électroniques et doivent être réutilisés selon les règles de l'art dans l'intérêt de l'environnement.
Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les matériaux d'emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.
11 - Conseils de service
- Conservez la machine, la mode d'emploi et les accessoires éventuels dans l'emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.
- Les appareils Meisterbasic ne nécessitent pratiquement aucune maintenance; un chiffon humide suffit pour le nettoyage des boîtiers. Ne jamais plonger dans l'eau les appareils électriques. Se reporter aux instructions de service pour de plus amples détails.
- Les appareils Meisterbasic sont soumis à des contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l'appareil à notre service après-vente.
- Une brève description de la panne peut faciliter la recherche de son origine et réduit le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.
- Dans le cas où il ne s'agit pas d'une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.
IMPORTANT! L'ouverture de l'appareil entraîne l'annulation de la garantie.
IMPORTANT: Nous attirons expressément l'attention sur le fait que nous n'avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d'un changement
de pièce, des pièces d'origine ou des pièces autorisées par nous n'ont pas été utilisées et que la réparation n'a pas été effectuée par Meister-Werkzeuge GmbH le service après-vente ou un spécialiste agréé! Il en va de même pour les pièces d'accessoires utilisées.
- Afin d'éviter un endommagement de l'appareil pendant son transport, l'acheteur est prié d'effectuer son envoi dans un emballage adapté ou dans l'emballage d'origine.
- Après expiration de la garantie, toutes les réparations d'appareils Meisterbasic seront assurées par notre service après-vente aux prix intéressants.
Ses/Titreşim bilgisi
Normes harmonisées utilisées:
Applied, harmonized standarts:
