MODE D'EMPLOI Saros 10R ROBOROCK

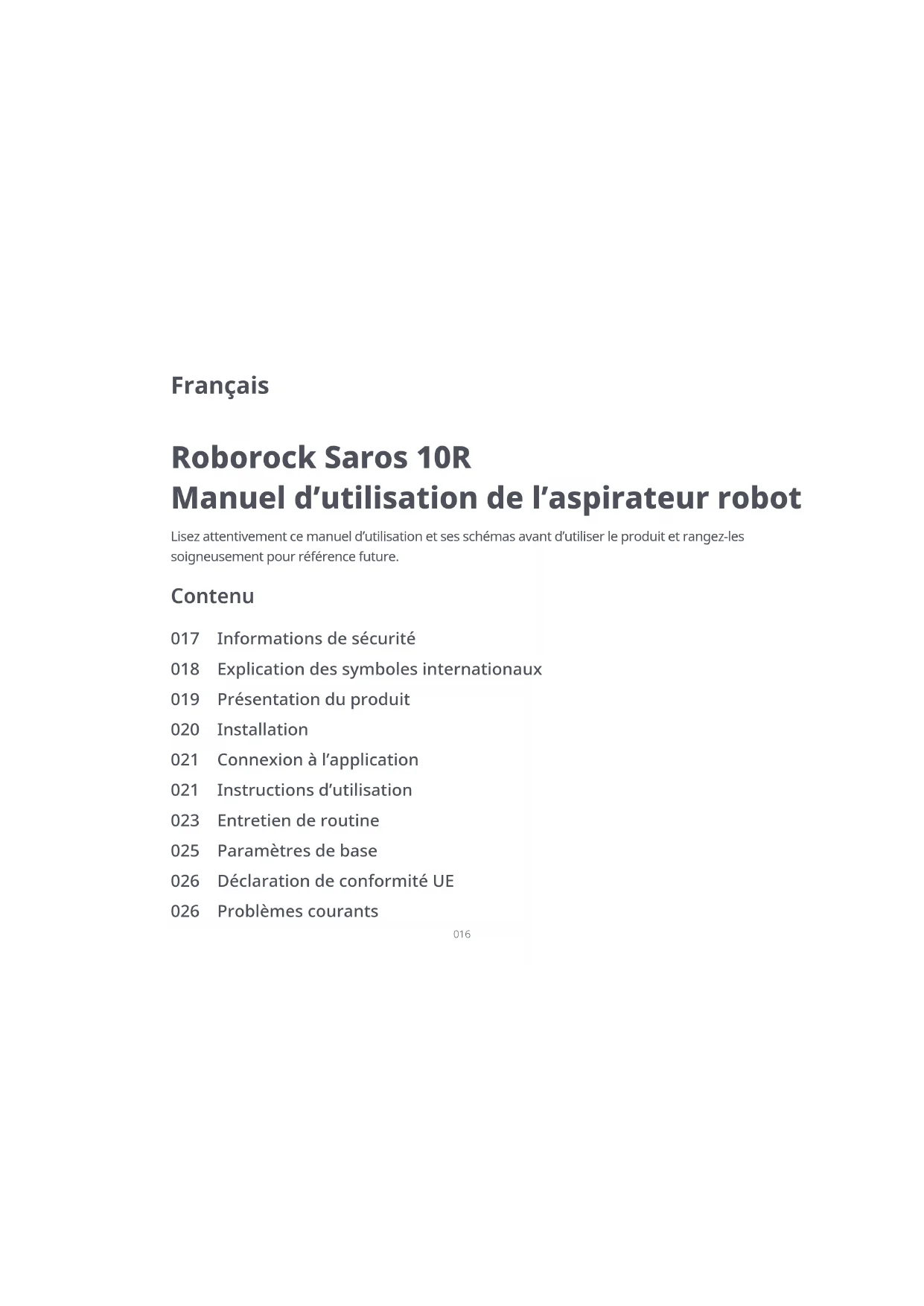

Roborock Saros 10R Manuel d'utilisation de l'aspirateur robot
Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-les soigneusement pour reférence future.
Contenu
017 Informations de sécurité
018 Explication des symboles internationaux
019 Présentation du produit
020 Installation
021 Connexion à l'application
021 Instructions d'utilisation
023 Entretien der routine
025 Paramètres de base
026 Declaratio de conformite UE
026 Problemes courants
Restrictions
AVERTISSEMENT
Nutilise que la station d'accueil detachable Roborock EWFD28HRR ou EWFD29HRR fournie avec ce produit pour recharger sa batterie.
- Avant de nettoyer ou d'entretenir le produit, il doit etre et sa fiche doit etre debranchee de la prise electrique.
- Afin d'éviter tout risque de remise à zéro involonteur du coupe-circuit thermique, cet appeareil ne doit pas être alimenté par un dispositif de connexion externe, tel qu'un programmeur électrique, ou raccordé à un circuit qui est régulierement activé et désactie par le fournisseur d'électricité.
- La station ne peut être utilisée que pour recharger l'aspirateur robot équipe d'une batterie lithium-ion 14,4 V/6 400 mAh (capacité typique).
ATTENTION
- Utilisez uniquement le produit conformément au manuel d'utilisation. L'utilisateur sera tenu pour responsable de toute perte ou de tout dommage resultant d'une utilisation incorrecte.
-
Ne permettez pas l'utilisation de l'appareil comme un jouet. Il est nécessaire d'être particulièrement attentif lorsque l'appareil est utilisé par des enfants ou à proximé d'enfants.
Assurez-vous que le bac a poussiere, le filtre lavable, le sac a poussiere, la brosse latere, les serpillieres, les brosses principales et le cache des brosses principales sont en place avant de lancer un nettoyage.
Nutilise pas le produt sur des objets durs ou tranchants (teis que des debris de decoration, du verre et des clous), afin d'eviter de le rayer, de rayer sa station ou de rayer le sol.
-
Ne vous tenez pas assis ou debout sur le robot ou sa station.
Nutiliseacun desinfectant et nutilise que le detergent recommande par Roborock afin d'eviter toute corrosion ou tout dommage.
- Ne placez pas d'objects bas (nels que des chaussures ou des tapis) à proximate des zones surlevées comme des escaliers. Sinon, le robot pourrait tomber à cause d'un dysfonctionnement des capteurs.
Afin d'eviter tout dommage lie a l'eau, veillez a ce qu'il n'y ait pas d'eau sur le sol sur lequel le robot fonctionne.
Nutilisez pas ce produit sur des surfaces en hauteur sans barriere, par exemple, sur le sol d'une mezzanine, une terrasse ouverte ou le dessus d'un meuble.
Tenez les cheveux, les poils, les vetements amples, les doigs et toutes les parties du corps des personnes et des animaux à l'ecart des jontions, des ouvertures et des pieces mobiles du produit afin d'éviter tout risque de blessure.
- Ne faites pas fonctionner le produit dans une piece ou un nourisson ou un enfant mort.
- Ne transportez pas le robot à l'aide de son capot supérieur magnétique, de sa brosse latérale ou de son pare-chocs. Ne déplacez pas la station en la soulevant directement par sa base, les poignées des réservoirs d'eau ou le couvercle du conteneur à poussière.
Nutilise pas la station pour recueillir des cailloux, des morceaux de papier ou d'autres objets qui pouraient obstrer le tuyau d'air.
Nutilise pas le robot ou la station pour aspirer des matieres en combustion ou qui degagent de la fumee, comme des cigarettes, des allumettes ou des cendres chaudes, ni des elements inflammbes ou explosifs tels que des briquets, de l'essence ou du toner utilise dans les imprimantes et photocopieuses.
- Placez la station sur un sol dur et plat. Gardez la station, le robot et le cable d'alimentation à l'ecart du feu et des sources de chaleur telles que des
radiateurs. Evitez les espaces humides ou etroits ou les lieux ou le robot risque d'être suspendu dans l'air.
- Ne placez aucun objet sur le robot ou sa station ou pres de l'entrée d'aspiration de la station. Ne les recouvre également d'aucun objet (housse anti-poussiere comprise).
N'tutilisez pas l'appareil sans filtrer ou sans sac a poussiere.
- Ne faites pas fonctionner le produit s'il a ete endommagé de quelque maniere que ce soit. Contactez le Service clientèle pour obtenir de laide.
- Faites toujours fonctionner l'appareil dans des endroits bien aérés pour éviter toute surchauffe.
Roborock decline tute responsabilitie en cas de dommages indirects, accidentels ou conscutifs resultant de l'utilisation, de la mauvaise utilisation ou de l'incapacite a utiliser ce produit. La presente clause de non-responsabilité n'effecte aucun droit prevu par la loi qui ne pourrait faire I'bject d'une clause de non-responsabilité en vertu de la loi applicable.
- Ne rincez pas le robot ni la station.
- Ne touchez pas les distributeurs d'eau propre ni les sorties d'air de sechage afin d'éviter toute brûlle.
Batterie et rechargement
AVERTISSEMENT
- Utilisez toujours une prise électrique correctement reliée à la terre pour réduire le risque de chocoléctrique. Si vous ne disposez pas d'une telle prise, consultez un électricien pour qu'il vous en installe une.
Veilz a ce que la tension d'alimentation respecte les exigences mentionnées sur la station.
- Utilisez uniquement la batterie, le chargeur, le cable d'alimentation, la station et les autres accessoires fournis avec le produit pour éviter tout risque de fumée, de chaleur ou d'incendie.
Nutilise pas le produit avec un adaptateur electrique, quel qu'en soit le type, car cela pourait entrainer un danger et annuler la garantie.
- Ne jetez pas les batteries usagées. Déposez-les dans un centre de recyclage professionnel.
Si la station est placed dans une zone susceptible detre suette a des orages ou a une tension instable, prenez des mesures de protection.
Si vous prevoyez de ne pas utilise le produit pendant longtemps, stocke-les dans un endroit sec et frais apres l'avoir complètement recharge, debranché et eteint. Rechargeze-le au moins tous les trois mois pour eviter toute decharge excessive de sa batterie.
Pour transporter le produit, veiliez a debrancher la station, eteindre le robot et vider les reservoirs d'eau. De plus, evacuez et rince la cartouche de détergent, laissez-la secher complètement à lair libre, puis réinstallé-à. Nous vous conseillons d'utiliser l'emballage d'origine.
Explication des symboles internationaux
: symbole de CONDUCTEUR DE PROTECTION (terre de protection) [symbole IEC 60417-5019 (02/2009)]
: destiné à une utilisation en interieur uniquement.
Présentation du produit
Marche/Arret/Nettoyage
- Appuyez sur ce bouton et maintainé le,enforcé pour allumer ou eteindre le robot
Appuyez sur ce bouton pour demarrer un nettoyage
-Voyant d'alimentation
- Blanc: niveau de batterie ≥slant 15%
- Rouge : niveau de batterie < 15 %
- Effet de respiration: en charge ou démarrage
- Clignotement rouge: erreur
- Respiration bleue : affichage à distance
Lent clignotement bleu: en attente de connexion WiFi
Rapideclignotementbleu: connexion
- Bleu fixe : assistant vocal en cours d'execution/connexion WiFi établie
Station d'accueil
Le robot n'est pas sur sa station: appuyez sur ce bouton pour initier le return à la station/appuyez sur ce bouton et maintenez-le enforcé pour lancer un nettoyage localisé
Le robot est sur sa station: appuyez pour lancer un vidage/appuyez et maintenez enforcé pour lancer un lavage des serpillières
Remarque: Appuyez sur n'importequel bouton pour suspendre l'opération en cours du robot.
A1-1: microphones
A1-2:pare-chocs
A1-3: capteur de navigation avant
A1-4: lumière LED d'appoint
A1-5: capteur de murs
pot (vue de dessous)
A2-1: capteurs de vide
A2-2: capteur de moquette/tapis
A2-3:brosselateral
A2-4: cache des brosses principales
A2-5: roulette omnidirectionnelle
A2-6: brosses principales
A2-7: loquets du cache des brosses principales
A2-8: roulettes principales
A2-9: serpillières
A3 Robot (capot supérieur retire)
A3-1: capot supérieur magnétique
A3-2: bouton Réinitialiser
A3-3: entree d'aspiration
A3-4: capteur de navigation arrêté
A3-5: bac à poussière
A3-6:contacts de rechargement
A3-7:sortiesd'air
A3-8: capteur de communication
A3-9: orifice de replissage automatique
A3-10: modules d'élovation et de rotation automatiques des serpillières
oport de serpillieres
A4-1:blocs auto-agrippants
A4-2:axe de serpilliere
Fixez les serpillieres a plat.Remarque:
A5 Serpilliere
A6 Bac a poussiere
A6-1:loquet du cache
A6-2:cache du filtrre
A6-3: entree d'aspiration
A6-4:loquet du bac a poussiere
A6-5:entree d'air
A6-6: filtré livable
A7 Base de la station
A8 Cable d'alimentation
A9 Sac a poussiere jetable
A10 Station de vidage, lavage et replissage (vue arrête)
A10-1:port d'alimentation
A10-2: fente de rangement du cordon d'alimentation
A10-3: sorties pour le cordon d'alimentation
A1 Station de vidage, lavage et replissage
A11-1:poignée du réservoir d'eau
A11-2: réservoir d'eau sale
A11-3:filtre
A11-4: cartouche de solution de nettoyage
A11-6: réservoir d'eau propre
A11-7:loquet du réservoir d'eau
A11-8:voyant d'etat
Effet de respiration : vidage/lavage des serpillieres
- Rouge: erreur de la station
- Éteint: éteint/en charge
A11-9: fente pour le sac à poussière
A11-10: couvercle du conteneur à poussière
A11-11: contacts de rechargement
A11-12: orifice d'évacuation
A11-13: filtr du bac de nettoyage
A11-14: sorties d'air de séchage
A11-15: balise de localisation de la station
A11-16: entree d'aspiration
A11-17: orifice de remplissage du robot
A11-18: module du bac de nettoyage
A11-19: flotteur de niveau d'eau
A11-20: distributeurs d'eau propre
Installation
B1-1: rangez les cables, objets durs ou pointus/tranchants (nels que des clous ou du verre) et objets détaches présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heures ou renversés par le robot.
B1-2: lorsque vous employez le robot dans une zone surélevée (p. ex. à l'été d'un duplex), utilisez toujours une barrière de sécurité physique pour éviter toute chute accidentelle du robot qui pourrait entraîiner des blessures ou des dommages matériels.
Remarques :
Lorsque you utilisez-vous robot pour la premiere fois, suiveze-le attendentvement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul
lors des prochalnes utilisations.
Pour élever l'accumulation excessive de saleté sur les serpillières, les sols devraient être aspières au moins trois fois avant le premier cycle de nettoyage à la serpillière.
B2 Assemblage
B2-1: fixez la base de la station en appuyant fermement sur ses deux cotés et sur la pièce de raccordement qui se situe au milieu jusqu'à ce que vous entendiez un déclic.
Remarque : Lorsque vous déplacez la station, fixez les réservoirs d'eau afin d'éviter quils ne tombent.
B2-2: connectez le cordon d'alimentation à l'arrière de la station; ce cordon peut sourir par l'ouverture gauche ou droite de sa fente de rangement.
B2-3: alignez et installez les axes de serpilliere en place dans le robot jusqu'à ce que vous entendiez un déci.
B3 Positionnement de la station
Placez la station sur un sol dur et plat (bois, carrelage, beton, etc.), à plat contre un mur, et gardez un espace d'au moins 0,75 m (2,46 pi) de haut, 0,4 m (1,31 pi) de large et 1,2 m (3,94 pi) de profondeur. Assurez-vous que le lieu choisi offre une belle couverture par le signal WiFi pour bénéficier d'une(Meilleure experience avec l'application mobile. Branchez la station et assurez-vous que levoyant d'etat est allumé.
B3-1:plus de 1,2 m (3,94 pi)
B3-2:plus de 0,75 m (2,46 pi)
B3-3:plus de 0,4 m (1,31 pi)
Remarques:
-
Si le cable d'allimentation pend à la verticale vers le sol, il risque d'être happé par le robot, ce qui peut entraîner un déplacement ou un débranchement de la station.
Levoyant d'etat est allumé lorsque la station est sous tension et est en cours que le robot est en charge.
Le voyant d'etat de la station devient rouge si une erreur survent.
-
Placez la station sur une surface plane et dure à l'écart du feu, de la chaleur et de feu. Évitez les espaces ou lièux étroits où le robot risque d'être suspendu dans l'air.
-
Placer la station sur une surface molle (moquette/tapis) peut entrainer son inclinaison et des problèmes de départ et de retour du robot.
- Gardez la station à l'écart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
Nutilisez pas la station sans reservoir d'eau propre, reservoir d'eau sale, couverde du conteneur a poussiere, sac a poussiere jetable, cartouche de solution de nettoyage et module du bac de nettoyage.
- Entretenez la station conformément à l'entretien de routine. Ne nettoyez pas le cable d'alimentation ni les contacts de rechargement de la station avec un chiffon ou un tissu humide.
- Toutes les stations sont soumises à des tests à l'eau avant de quitter l'usine. Il est normal qu'une petite quantité d'eau subsiste dans le passage d'eau de la station.
B4 Allumage et rechargement
Appuyez sur le bouton (at maintenez-le) enforcé pour allumer le robot. Patientez jusqu'à ce que levoyant d'alimentation soit fixe, puis placez le robot devant la station. Assurez-vous que la station est branchée, puis appuyez sur et le robot reviendra automatiquement à la station pour se recharger. Le robot intégre une batterie lithium-ion rechargeable très performante. Gardez le robot charge pour préserver les performances de la batterie.
B4-1: le voyant d'etat de la station est eteint et le voyant d'alimentation du robot presente un effet de respiration : en charge.
Remarque: Il est possible que le robot ne s'allume pas lorsqu'la batterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.
Connexion à l'application
Recherche « Roborock » sur l'App Store ou sur Google Play ou scanze le code QR pour télécharger et installer l'application.
2. Réinitialiser le WiFi
Appuyez simultanément sur les boutons et maintenez-les enforcés jusqu'à ce que vous entendiez le message vocal « Réinitialisation du WiFi ». La réinitialisation sera terminée lorsque le voyant d'alimentation clignotera lentement en bleu. Le robot sera alors en attente de connexion.
Remarque: Si vous ne parveez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passer ou blie ou de toute autre raison, réinitialissez le WiFi et ajoutez votre robot comme nouvel apparatus.
3. Ajouter un apparéil
Ouvre l'application Roborock, appuyez sur le bouton « Ajouter un apparéil » ou sur le bouton « + » et ajoutez votre apparéil en suivant le guide de l'application.
Remarques :
Le vertable processus peut varier en raison des mises à jour continues de l'application. Suive les instructions fournies dans l'application.
Seuile WIFl 2,4 GHz est pris en charge.
Instructions d'utilisation
C1 Remplissage du réservoir d'eau propre
Soulevez le réservoir d'eau propre, ouvrez son couvercle, puis remplisseze-le d'eau du robinet. Une fois que vous l'avez rempli, refermez son couvercle, verrouillez son loquet et remetteze-le en place dans la station.
Remarques :
N'utilisez que de I'eau froide afin d'éviter toute déformation.
Si des traces d'eau subsistent sur extérieur du réservoir d'eau, essuyez-les avec un chiffon douc sec avant de reinstaller le réservoir.
- Afin d'éviter une forte concentration en solution de nettoyage, n'ajoute celle-ci que dans la cartouche prévue à cet effet.
N'utilise aucun désinfectant afin d'éviter tout endommagement.
C2 Ajout de la solution de nettoyage
- Retirez le couvercle du conteneur à poussière, sortez la totalité de la cartouche de solution de nettoyage en tirant sur sa poignée inférieure, puis place-la sur une surface dure et plane.
Remarque: Alfin d'éviter que le couvercle du conteneur de poussière ne tombe et ne heute le robot, retirez le couvercle à deux mains, en plaçant une main de chaque côté.
- Ouvrez le couvercle de la cartouche et ajoutez de la solution de nettoyage.
- Refermez le couvercle et remettez la cartouché en place dans la station. Appuyez sur la cartouché jusqu'à ce que vous entendiez un déciç indiquant qu'elle s'est verrouillée en place.
- Mettez le couvercle du conteneur de poussiere en place pour vous assurer que le conteneur de poussiere est bien fermé.
Remarques :
Assurez-vous que la cartouche de dénergent est entertièment sortie avant d'aoutier le détergert.
- Afin déviter tout dommage, n'utilise aucun désinfectant et utilisez uniquement le détergent recommandé par Roborock dans la cartouche de détergent.
- Une fois que vous aurez ajouté de la solution de nettoyage dans la cartouche, le robot en ajoutera automatiquement à l'eau pour le lavage des serpillières et le replissage de son réserve d'eau en respectant la proportion prédéfinie, afin d'assurer des performances optimes du nettoyage à la serpillière.
Le détergent n'est pas inclus dans l'embaillage. Achetez-en si besoin.
- Sil vous n'utilise pas de solution de nettoyage quotidiennement, vous pouvez ignorer cette étape ou désactiver Ajout intelligent de la solution de nettoyage dans l'application.
Marche/Arrêt
Appuyez sur le bouton et maintenez-le enforcé pour allumer le robot. Levoyant d'alimentation s/allumera et le robot se mettra en attente de commandes.
Appuyez sur le bouton et maintenez-le enforcé pour eteindre le robot et metre fin au cycle de nettoyage.
Remarque: Le robot ne peut pas etre eteint lorsouil est en charge.
Démarrage du nettoyage
Appuyez sur le bouton pour demarrer un nettoyage. Le robot planifiera son parcours de nettoyage. Dans chaque piece, il commencerera par les bords puis la complètera en zigzag. Ce faisant, il nettoie toutes les pieces une par une, nettoyant ainsi minutieusement et efficacement votre logement.
Remarques:
Pour vous assurer que le robot revient à la station automatiquement, démarrez-le depuis la station et ne déplace pas la station durant le nettoyage.
Le nettoyage ne peut pas commencer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.
- Avant le nettoyage, rangez correctement vos cables (y compris le cable d'alimentation de la station) et vos objets précieux presentes au sol. Les éléments épars risqueraient d'être trainés par votre robot, ce qui pourrait entrainer une déconnexion de vos apparels électriques ou un endommagement de vos cables et de vos biens.
- Si le nettoyage est achieve en moins de 10 minutes, le robot nettoiera la zone à deux reprises.
- Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Àpres s'être recharge, le robot reprendra là où il s'est arrêté.
Le robot retracteres ses supports de serpillieres lorsqu'il nettoiera un tapis. Vous pouvez également définir le tapis en tant que zone interdite dans l'application pour Ieviter.
- Avant le démarage de chaque tâche de nettoyage, assurez-vous que les serpilières ont été correctement installées.
Nettoyage localisé
Appuyez sur le bouton et maintenez-le enforcé pour lancer un nettoyage localisé. Zone couverte par le nettoyage: le robot nettoie une zone carree de 1,5 m (4,9 pi) × 1,5 m (4,9 pi) autour de lui.
Remarque:Àprous le nettoyage localise,le robot reviendra automatiquement a son point de depart et se mettra en attente de commandes.
Pause
Lorsque le robot est en train de nettoyer, appuyez sur n'importequelbouton pour le mettre en pause,puis appuyez surafin qu'il reprenne le nettoyage.Lorsque le robot est en pause,appuyez surafin qu'il revienne a sa station.
Remarque: Si vous placez manuellement le robot en pause sur sa station, cela mettra fin au nettoyage en cours.
Repos
Si le robot est en pause pendant plus de 10 minutes, il passera en mode Repos et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour le reactiver.
Remarques:
Le robot ne passera pas en mode Repos lorsqu'il sera en charge.
Le robot s'éteindra automatiquement s'il reste en mode Repos pendant plus de 12 heures.
Mode NPD
La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour désactiver ou changer la période du mode NPD. Vous pouvez aussi l'employeur afin de définir si vous souhaitez activer les fonctions automatiques de rechargement d'appoint, de vidage et de sechage, réduire la luminosité des voyageurs ou baiser le volume des messages vocaux pendant la période NPD.
Lavage des serpillières
Durant le nettoyage, le robot déterminé
automatiquement àquel moment il doit
revenir à sa station pour laver ses serpillières et
remplir son réserve d'eau afin de maximiser
ses performances de nettoyage à la serpillière.
Pour démarrer manuellement le lavage,
appuyez sur le bouton correspondant de
l'application. Appuyez sur n'importe quel
bouton pour arreter le lavage.
Remarques:
- Pour étre certain que le robot lave automatiquement ses serpillières, démarrez le depuis sa station et évitez de la déplacer durant le nettoyage.
- Ne touchez pas les distributeurs d'eau propre afin d'éviter toute brûlée liée à l'eau chaude.
La fréquence et le mode de lavage des serpillées peuvent être modifiés dans l'application.
Vidage
Après le nettoyage, le robot reviendra à la station et le vidage automatique commenceras i nécessaire. Pour lancer manuellement un vidage, appuyez sur le bouton du robot tandis qu'il est sur sa station ou appuyez sur le bouton correspondant de l'application. Appuyez sur n'importe quel bouton pour arreter le vidage.
Remarques:
Lorsque le vidage automatique n'a pas eteutilisedepuis longtemps,videze le bac a poussieme manuellement et assurez-vous que l'entree dairne presente aucune obstruction pour que lesperformances de vidage restent optimales.
Le vidage automatique peut etre désactiver dans l'application.
Évitez de déclancher fréquement le vidage manuellement.
- N'utilise pas cette fonction lorsque le bac a poussiere, le couverce du conteneur a poussiere et le sac a poussiere jettable ne sont pas installes en place.
Séchage
Le séchage commencerà si nécessaire après le lavage des serpillières ou après un nettoyage à la serpillière. Pour démarrer ou arreter manuellement le séchage, appuyez sur le bouton correspondant de l'application.
Remarques:
- La durée du séchage peut être modifiée dans l'application.
- Le séchage automatique peut être désactif dans l'application.
- Restez à distance des sorties d'air de sechage pendant le sechage.
Rechargement
Une fois le nettoyage terminé, le robot reviendra automatiquement à sa station pour se recharger. Appuyez sur ① pour faire revenir le robot en pause à sa station. Le voyant d'alimentation représentera un effet de respiration durant le rechargement du robot.
Remarque:Le robot reviendra automatiquement a son point de départ s'il ne parvient pas a retrouver sa station. Placez manuellement le robot sur sa station pour le recharger.
Erreur
Si une erreur intervient, levoyant d'alimentation clignotera en rouge ou levoyant d'etat restera fixe en rouge. Vous receivez une notification contextuelle dans l'application et une alerte vocale sera eventuellement emise.
Remarques:
Le robot se mettra automatiquement en repos sll reste sur un dysfonctionnement pendant plus de 10 minutes.
- Si vous placez manuellement le robot sur sa station alors qu'il présente un dysfonctionnement, cela mettra fin au nettoyage en cours.
Réinitialisation du système
Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialissez le système en retardant le capot supérieur magnétique et en appuyant sur le bouton Réinitialiser.
Remarque: Une fois le système réinitialisé, les paramétres d'usine des nettoyages programmes, du WiFi, etc. seront rétablis.
Désactivation du WiFi
Pour déconnecter le robot du WiFi, appuyez sur le bouton Réinitialiser jusqu'à ce que vous entendiez un message vocal. Ensuite, attendez 5 minutes et le WiFi sera automatiquement désactivé. Si vous souhaitez vous reconnectcer, veuillez suivre les instructions de connexion correspondantes.
Restauration des paramètres d'usine
Si le robot ne fonctionne pas correctement après une réinitialisation système, commencez par l'allumer. Ensuite, appuyez sur le bouton, maintenez-le enforcé et appuyez simultanément sur le bouton Réinitialiser jusqu'à ce que vous entendiez le message vocal « Restauration des paramétres d'usine. Cette opération prendra environ 5 minutes. » Les paramétres d'usine du robot seront alors restaurés.
Entretien deroutine
Remarques:
-
Avant de nettoyer ou d'entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.
-
La fréquence de remplacement peut varier selon la situation effective. En cas d'usure anormale, remplacez immédiamaté les pieces.
D1 Brosses principales
- Nettoyer toutes les 2 semaines et replacer tous les 6 à 12 mois.
D1-1: cache des brosses principales
D1-2: loquets du cache des brosses principales
D1-3: brosses principales
D1-4: roulements de Brosse principale
D1-5: returnez le robot et presse les deux loquets vers l'intérieur pour retirer le cache des brosses principales.
D1-6: soulevez les brosses principales et tirez-les pour les sortir, retirez leurs roulements et eliminez toute saleté ou tout poil enchevreté à leurs deux extrémités et au niveau de leurs roulements.
D1-7: réinstallé les roulements des brosses principales. Ensuite, réinstallé les brosses principales et assurez-vous que leur couleur, leurs roulements et la flèche du robot correspondent.
D1-8: réinstallé le cache des brosses principales. Assurez-vous que ses quatre dents sont entièrement en place dans les fentes et appuyez sur le cache des brosses principales jusqu'à ce que vous entendiez un déclic indiquant qu'il est verrouillé.
Remarques :
- Il est recommendé de nettoyer les brosses principales avec un chiffon humide. Si les brosses principales sont moulées, laissez les secher à l'air libre, à l'abri de la lumière directe du soleil.
Nutilisez pas de liquide de nettoyage corrosif ou de désinfectant pour nettoyer les brosses principales.
D2 Brosse latérale
- Nettoyer tous les mois et replacer tous les 3 à 6 mois.
Retirez la vis de la Brosse latérale. Retirez et nettoyez la Brosse latérale. Puis, alignez la rainure centrale avec la position surélevée sur le robot, et serrez la vis pour réinstaller la Brosse latérale.
D3 Roulette omnidirectionnelle
D3-1: utilisez un outil, tel qu'un petit tournevis, pour déloger l'axe et extraire la roulette.
Remarque:Le support de la roulette omnidirectionnelle ne peut pas etre retire.
D3-2: rincez la roulette et son axe à l'eau pour retarder tout poil et toute saleté. Laissez secher à l'air libre et réinstallé en appuyant sur la roulette et son axe pour les remettre en place.
D4 Roublettes principales
Nettoyez les roulettes principales avec un chiffon doux sec.
D5 Bac à poussière
D5-1: retirez le capot supérieur magnétique du robot et appuyez sur le loquet du bac à poussière pour retarder le bac à poussière.
D5-2: appuyez sur le loquet du cache du filtre pour l'ouvrir, retirez le filtre lavable, puis videz le bac a poussière.
D5-3: remplisse le bac à poussière d'eau propre, réinstallé le filtré lavable, puis reférer que le cache du filtré. Secouez delicatement le bac à poussière, puis évacuez l'eau sale.
Remarque: Nutilisez que de I'eau propre sans liquide nettoyant pour éviter toute obstruction.
D5-4: laissez le bac à poussière et le filtre lavable sécher complètement pendant au moins 24 heures avant de les réinstaller.
D6 Filtralelavable
*Nettoyer toutes les 2 semaines et replacer tous les 6 à 12 mois.
D6-1: ouvre le cache du filtré et retirez le filtré.
D6-2: rincez le filtré à plusieurs reprises et tapotecz-le pour éliminer autant de saletés que possible.
Remarque: Ne touchez pas la surface du filtre avec vos mains, des brosses ou des objets durs pour éviter tout risque de lendommager.
D6-3 : laisserze le filtré sécher complètement pendant au moins 24 heures avant de le réinstaller.
07 Serpillières
*Nettoyer si nécessaire et replacer tous les 1 à 3 mois.
D7-1: retirez les serpillieres de leurs supports. Nettoyez les serpillieres et laissez-les secher à l'air libre.
Remarque:Une serpilliere sale nuira aux performances de nettoyage.Nettoyez-la avant utilisation.
D7-2:faites fermement adherer les serpillieres à plat en place sur leurs supports.
D8 Capteurs du robot
Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants :
D8-1: capteur de navigation avant
D8-2: capteur de murs
D8-3: capteur de communication
D8-4: capteur de navigation arrêté
D8-5: capteurs de vide
D8-6: capteur de moquette/tapis
D9 Déplacement de la station
Pour déplacer la station, saisissez la fente de rangement du cordon située à l'arrière d'une main et le bord interieur de l'avant de l'autre. Ne soulevez pas directement la base de la station, les poignées des réservoirs d'eau ou le couverde la conteneur à poussière afin d'éviter que la station d'accueil ne tombe.
D10 Réservoir d'eau sale
Ouvrez le couvercle du réservoir d'eau sale et évacuez l'eau sale. Remplissez le réservoir avec de l'eau propre, refermez son couvercle, verrouillez son loquet et agitez-le. Évacuez ensuite l'eau sale. Refermez le couvercle puis réinstallé le réservoir.
Remarques:
Nutilissez que de I'eau froide afin d'eviter toute deformation.
Si des traces d'eau subsistent sur l'extérieur du réservoir d'eau, essuyez les avec un chiffon doux sec avant de réinstaller le réservoir.
* Nettoyer si nécessaire.
Utilisez un chiffon doux sec pour essayer les contacts de rechargement du robot et de la station.
D12 Remplacement du sac à poussière jetable
* Remplacer si nécessaire.
D12-1: retirez le couverde du conteneur de poussiere.
Remarque: Afin d'éviter que le couverde du conteneur de poussière ne tombe et ne heures le robot, retirez le couverde à deux mains, en plaçant une main de chaque cote.
D12-2: retirez le sac à poussière jetable et metteze-le au rebut.
Remarques:
La poinée du sac à poussière le referme une fois qu'il est retiré pour évierter toute perte.
- Installéz toujours un sac à poussière avant de remettre le couverde du conteneur à poussière en place afin d'éviter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans l'application.
D12-3: nettoyez le filtré avec un chiffon sec, insérez un nouveau sac à poussière jetable entièrement dans la fente, puis répartissez-le uniformément.
Remarque:Assurez-vous que le sac a poussière jetable est correctement instilé ain d'évitier la sortie des déchets et l'endommagement de la station.
D12-4: réinstallé le couvercle du conteneur à poussière en place afin de veiller à ce que le conteneur à poussière soit hermétiquement fermé.
D13 Module du bac de nettoyage
\*Nettoyer sinecessaire.
D13-1: retirez le module du bac de nettoyage.
D13-2: retirez le bac de nettoyage et le filtre du module, puis rincez-les à l'eau.
D13-3: réinstallé le contrôle et le bac de nettoyage. Ensuite, réinstallé le module du bac de nettoyage.
Paramètres de base Robot
| Modèle S91COP |
| Batterie | Batterie lithium ion |
| 14,4 V/6 400 mAh (capacité typique) |
| Entrée nominale 20 VCC, 2,5 A |
| Durée de rechargement | Environ 3 heures |
Remarque:Le numero de series figure sur un autocollant apposoed sous le robot.
Station de vidage, lavage et replissage
| Modèle EWFD28HRR |
| Tension nominale d'entrée | 220-240 VCA |
| Fréquence nominale 50-60 Hz |
| Entrée nominale (recueil de la poussière) | 3 A |
| Entrée nominale (lavage des serpillières à l'eau chaude) | 6 A |
| Entrée nominale (chargement et séchage) | 0,8 A |
| Sortie nominale 20 VCC, 2,5 A |
Beijing Roborock Technology Co., Ltd. declare par la presente que l'équipment radio de type S91COP est conforme à la directive 2014/53/UE. Le texte complet de la Déclaration de conformité UE est disponible à l'adresse web suivante: https://global.roborock.com/pages/compliance
Problèmes courants
Scannez le code QR ci-dessous pour consulter les problèmes courants.
Deutsch
B3-3 - Mais de 0,4 m
Notas:
