BEDIENUNGSANLEITUNG Saros 10R ROBOROCK

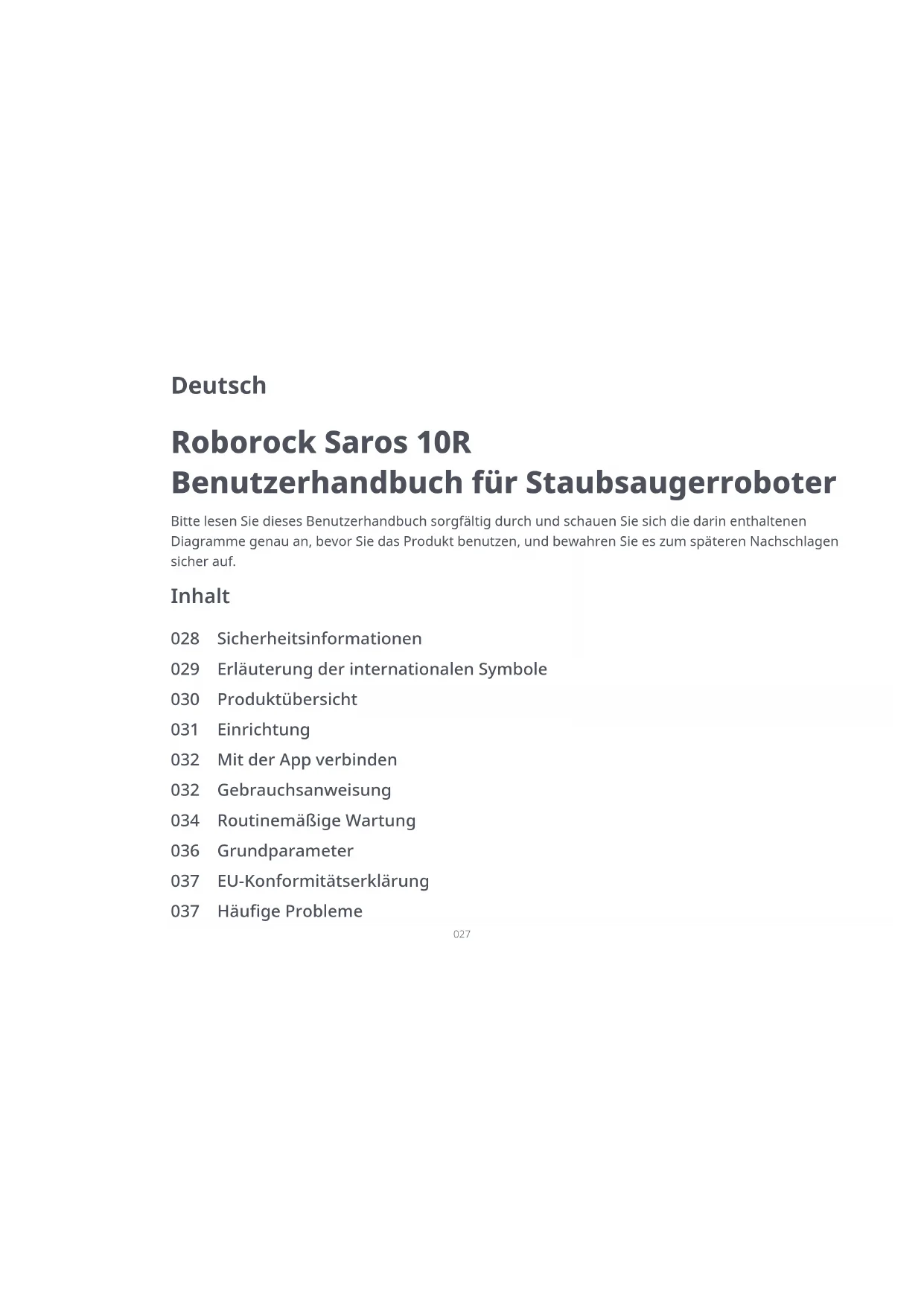

Roborock Saros 10R Benutzerhandbuch für Staubsaugerroboter

Bitte lesen Sie diesen Benutzerhandbuch sorgfältig durch und schauen Sie sich die darin enthaltenen Diagramme bereits an, bevor Sie das Produkt benutzen, und bewahren Sie es zum späteren Nachschlagen sichere auf.

Inhalt

028 Sicherheitsinformationen
029 Erlauterung der internationalen Symbole
030 Produktübersicht
031 Einrichtung
032 Mit der App verbinden
032 Gebrauchsanweisung
034 Routinemäßige Wartung
036 Grundparameter
037 EU-Konformitätserklarung
037 Häufige Probleme

Sicherheitsinformationen

Einschrankungen

WARNING

• Verwenden Sie zum Aufladen des Akkus nur die abnehmbare Dockingstation Roborock EWFD28HRR oder EWFD29HRR, die thisem Produkt beiliegt.
  Vor der Reinigung oder Wartung des Produkts mus das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen werden.
  Um eine Gefahrung durch unbeabsichtigtes Zurücksetzen der thermischen Sicherung zu vermeiden, darf these Gerat nicht durch ein externes Schaltgerat, wie eine Zeitschaltuhr, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch den Anbieter an- und ausgeschaltet wird.
• Mit der Dockingstationarf nur der Staubsaugerroboter mit einem Lithium-Ionen-Akku des Typs 14,4 V/6.400 mAh aufgeladen werden.

ACHTUNG

• Verwenden Sie das Produkt nur gemäß Benutzerhandbuch. Jeglicher Verlust oder Schaden, der durch eine unsachgemäße Nutzung entstehen, ist durch den Benutzer zu verantworten.
• Erlauben Sie nicht die Verwendung als Spielzeug. Wenn das Produkt durch Kinder oder in deren Nähe verwendet wird, müssen Sie sorgfältig achtgeben.
• Achten Sie daraufuf, dass der Staubbehälter, der waschbare Filter, der Staubbeutel, die Seitenbürste, Wischtücher, Hauptbürsten sowie deren Abdeckung vor dem Reinigungsvorgang korrekt angebracht sind sind.
• Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z. B. Dekorationsreste, Glas und Nagel), um Kratzer am Roboter, an der Dockingstation oder am Boden zu vermeiden.
• Sitzen oder stehen Sie nicht auf dem Roboter oder der Dockingstation.
• Zur Vermeidung von Korrosion oder Beschädigung nutzen Sie keine Desinfektionsmittel und verwenden Sie nur die von Roborock empfohlene Reinigungslösung.
• Platzieren Sie keine flachen Gegenstände (wie Schuhe oder Matten) in die Näre von erhöhten Bereichen wie Treppenstufen. Andernfalls kann der Roboter aufgrund von Sensorfuhl Funktionen herunterfallen.
  Zur Vermeidung von Wasserschaden stellen Sie safer, dass der Boden im Wirkungsbereich des Roboters frei von Flüssigkeit ist.
• Verwenden Sie diese Produkt nicht auf hochgegenen Flächen ohne Schutzbarieren, wie z. B. auf dem Boden einer Galerie, einer offenen Terrasse, einer Schräge oder auf Möbeln.
• Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von Menschen und Haustieren von Näthen, Öffnungen und beweglichen Teilen des Produkts fern, um möglich Verletzungen zu vermeiden.
• Verwenden Sie das Produkt nicht in Räumen, in denen ein Saugling oder ein Kind schläft.
• Halten Sie den Roboter beim Tragen nicht an der magnetischen oberen Abdeckung, der Seitenbürste oder dem Stößfänger. Bewegen Sie die Dockingstation nicht durch Anheiten des Dockingstationsssockels, der Wassertankgriffe oder der Staubbehalterabdeckung.
• Verwenden Sie die Dockingstation nicht zum Aufnahme von Steinen, Papierschnipseln oder anderen Gegenständen, die den Luftkanal blockieren konden.
• Verwenden Sie den Roboter oder die Dockingstation nicht zum Aufsagen von brennenden oder rauchenden Objekten wie Zigaretten, Zündölzern,

heiBer Asche oder brennbaren oder explosiven Gegenständen wie Feuerzeugen, Benzin und Tonern, die in Druckern oder Kopierern verwendet werden.

• Setzen Sie die Dockingstation auf einem harten, ebenen Untergrund. Halten Sie die Dockingstation, den Roboter und das Netzkabel von Feuer und Wärmequellen wie einem Heizkörper fern. Vermeiden Sie feuchte und ange Stellen oder Orte, an denen der Roboter eventuell in die Luft gehoben werden können.

• Positionieren Sie keine Gegenstände auf dem Robot oder der Dockingstation, in der Nane des Saugeinlasses der Dockingstation und verdecken Sie sie auch nicht mit Gegenständen (einschließlich staubdichter Abdeckungen).

• Verwenden Sie nicht ohne Staubbeutel.

• Verwenden Sie das Produkt nicht, wenn es beschädigt wurde. Kontaktieren Sie den Kundendienst, um Hilfe zu erhalten.

• Verwenden Sie das Produkt immer in gut belufteten Bereichen, um Überhitzung zu vermeiden.
• Roborock schließt jegliche Haftung für indirekte, Begleit- oder Folgeschäden ab, die aus der sach- oder unsachgemäßen Verwendung oder Nichtverwendbarkeit这点es Produsks resultieren. Dsier Haftungsauusschluss beeintrachtigt nicht jegliche gesetzlichen Rechte, die unter geltendem Gesetz nicht ausgeschlossen werden konnen.

Spulen Sie den Roboter und die Dockingstation nicht ab.
- Berühren Sie nicht die Reinwasserspender oder Trockungsluftauslasse, um Verbrennungen zu vermeiden.

Akku und Laden

WARNING

• Verwenden Sie stets nur ordnungsgemäß geerdete Steckdosen, um das Stromschlagrisiko zu minimieren. Wenn keine solche Steckdose vorhanden ist, müssen Sie diese von einem Elektriker installmenten halten.
• Vergewisern Sie sich, dass die Versorgungsspannung den auf der Dockingstation angegebenen Anforderungen entspricht.
  Um Rauch-, Überhitzungs- oder Brandrisiken zu minimieren, nutzen Sieitte nur Akku, Ladegerat, Ladekabel, Docking und weiteres Zubehor, das mit dem Produkt geliefert wird.
• Verwenden Sie das Produkt nicht mit jeglichen Arten von Netzadaptern, da dies eine Gefährdung darstellen kann und die Garantie erlischt.
• Entsorgen Sie Altbatterien nicht im Müll. Führten Sie die dem professionellen Recycling zu.
• Treffen Sie Schutzmaßnahmen, wenn die Dockingstation in einer gewittergebärdeten Gegend oder mit instabiler Spannung verwendet wird.
• Wenn das Produkt über länger nicht genutzt wird, lagern Sie es nach vollständiger Ladung an einem kühlen, trockenen Ort, schalten Sie es aus undziehen Sie den Stecker. Laden Sie es mindestens alle drei Monate auf, um eine Tiefentladung des Akkus zu vermeiden.
• Achten Sie beim Transport daraufuf, dass der Roboter ausgeschaltet ist, die Wassertanks leer sind und der Stecker zur Dockingstation gezogen ist. Lassen Sie außerdem die Reinigungslösungskartusche ablaufen und spulen Sie sie aus. Lassen Sie an der Luft trocknen, und installieren Sie sie anschließend wieder. Es wird empfohlen, die Originalverpackung zu verwenden.

Erläuterung der internationalen Symbole

• Symbol SCHUTZERDE (Schutzerding) [symbol IEC 60417-5019 (2009-02)]

• Nur für die Verwendung in Innenräumen.

A Produktübersicht

A1 Roboter (Ansicht von offen)

-Power/Reinigen

Zum Ein-/Ausschalten des Roboters gedrückt halten
Zum Starten der Reinigung drucken

-Stromanzeigeleuche

WeiB: Akkustand ≥ 15%
Rot: Akkustand < 15 %

Langsames Pulsieren: Aufladen oder Hochfahren

Rot blinkend: Fehler
- Langsames blaes Pulsieren: Remote-Sicht

• Langsam blau blinkend: Auf WLAN-Verbindung warten

Schnell blau blinkend: Verbindung wird hergestellt
- Konstant blau: Sprachassistent Funktioniert/WLAN verbunden

—Station

• Roboter nicht an Station: Zum Starten des Dockvorgangs drücken/ Zum Starten der Punktreinigung gedrück halten

• Roboter an Station: Zum Entleeren
  drucken/Zum Waschen der

Wischtücher gedrückt halten

Hinweis: Bellebige Taste drucken, um den laufenden Roboter zu pausieren.

A1-1-Mikrofone

A1-2-Stoßfänger

A1-3-Vorderer Navigationssensor
A1-4—LED-Aufhellicht
A1-5—Wandsensor

A2 Roboter (Ansicht von unten)

A2-1-Klippensensoren
A2-2—Teppichsensor
A2-3-Seitenbürste
A2-4—Hauptbürstenabdeckung
A2-5—Rundlaufrad
A2-6—Hauptbürsten
A2-7-Verschlussdern Hauptbürsten.
A2-8—Hauptträder
A2-9—Wischtücher

A3 Roboter (ohne obere Abdeckung)

A3-1—Magnetische obere Abdeckung
A3-2—Reset-Taste
A3-3—Saugeinlass
A3-4-Hinterer Navigationssensor
A3-5-Staubbehalter
A3-6-Ladekontakte
A3-7—Luftauslasse
A3-8—Kommunikationssensor
A3-9-Selbstbefullender Anschluss
A3-10—Automatisches Anheiten und Drehender Moppmodule

A4-1-Klettverschlussaufsätze
A4-2-Moppachse

Bringen Sie die Wischücher flach und sicher an. Hinweis:

A5 Wischtuch

A6 Staubbehälter

A6-1—Abdeckungsriegel
A6-2—Filterabdeckung
A6-3—Saugeinlass
A6-4-Staubbehalterverschluss
A6-5-Lufteinlass
A6-6—Waschbarer Filter

A7 Dockingstationssocket

A8Netzkabel

A9 Einweg-Staubbeutel

A10 Entleerungs- und Aufflussation (Rückansicht)

A10-1-Stromanschluss
A10-2—Netzkabelschlitz
A10-3-Kabelauslasse

Entleerungs- und Aufflussstation

A11-1—Wassertank-Griff
A11-2-Schmutzwassertank
A11-3—Filter
A11-4—Reinigungslösungskartusche
A11-5—Dockingstationssocket
A11-6—Reinwassertank
A11-7—Wassertankverschluss
A11-8-Status-Kontrolleuche

• Langsames Pulsieren: Entleeren/ Moppwaschen
  Rot: Dockingstationsfehler
  Aus: Ausgeschaltet/Laden

A11-9—Staubbeutelschlitz
A11-10—Staubbehalterabdeckung
A11-11—Ladekontakte

A11-12—Ablassanschluss

A11-13-Mopp-Wascheinsatzfilter

A11-14-Trocknungsluftauslasse

A11-15—Stationsstandortssignal

A11-16—Saugeinlass

A11-17—Wiederauffullanschlussdes Roboters

A11-18-Mopp-Wascheinsatzmodul

A11-19-Wasserstandschwimmer

A11-20—Reinwasserverteiler

B Einrichtung

B1 Wichtige Informationen

B1-1 Kabel, harte oder scharfe Gegenstände (wie Nagel und Glas) und lose Gegenstände vom Boden aufheben und instabile, zerbrechliche, wertvolle oder gefährliche Gegenstände entfern, um Personen- und Sachschaden zu vermeiden, die durch verfangene, angefahrnde oder vom Roboter umgestoße Gegenstände verursacht werden können.

B1-2—Wenn Sie den Roboter in einem hoher gelegenen Bereich einsetzen (wie zum Beispiel einer Maisonettewohnung), verwenden Sie stets eine Sicherheitsbarriere, um Stürze zu vermeiden, bei denen Personen verletzt oder Gegenstände beschädigt werden konnten.

Hinweise:

• Folgen Sie dem Roboter beim ersten Einsatz entlang der gesamten Reinigungsstrecke und achten Sie auf mögliche Probleme. Bei zukünftigen Einsatzen kann sich der Roboter dann selbstständig reinigen.

• Um eine übermäßig Ansammlung von Schmutz auf den Wischtuchern zu verhindern, sollen den Böden vor dem ersten Wischvorgang mindestens drei gesaugt werden.

B2 Aufbau

B2-1—Befestigen Sie den Dockingstationsssocketl indem Sie beide Seiten des Sockels nach unten drucken und dann das Verbindungsteil in der Mitte fest drucken, bis Sie ein Klicken horen.

Hinweis: Beim Bewegen der Dockingstation müssen Sie die Wassertanks sichern, damit sie nicht herunterfallen.

B2-2—SchlieBen Sie das Netzkabel an der Rückseite der Dockingstation an. Das Netzkabel kann entweder an der linken oder an der rechten Öffnung des Kabelschlitzes Herausgehrt werden.

B2-3—Richten Sie die Moppachsen im Roboter aus und montieren Sie sie, bis Sie ein „Klicken" horen.

B3 Positionieren der Dockingstation

Platzieren Sie die Dockingstation auf hartem, ebenen Untergrund (Holz, Fliesen, Beton o.a.) direkt an einer Wand. Der Platz um die Dockingstation solle mind. 75 cm Höhe, 40 cm Lange und 120 cm Tiefe umfassen. Damit die mobile App problemlos genutzt werden kann, sollen am Standort eine optimale WLAN-Verbindung gegeben sein. Schlieben Sie das Gerät an die Stromversorgung an, und stellen Sie safer, dass die Status-Kontrolleuche leuchtet.

B3-1—Uber 120 cm

B3-2-Uber 75 cm

B3-3—Uber 40 cm

Hinweise:

• Wenn das Netzkabel senkrecht auf den Boden hängt, kann es vom Roboter erfasst werden, wodurch die Dockingstation möglicherweise bewegt oder getrennt wird.

Die Status-Kontrolleunte ist eingeschaltet, wenn die Dockingstation eingeschaltet ist, und aus, wenn der Roboter liegt.
Die Status-Kontrolleuche leuchtet rot, wenn ein Fehler auftritt.

• Platzierten Sie die Dockingstation auf einem harten, ebenen Untergrund, abseits von Feuer, Hitze und Wasser Vermeiden Sie ange Stellen oder Orte, an denen der Roboter eventuell in die Luft gehoben werden können.

• Wenn Sie die Dockingstation auf einem weichen Untergrund (Teppich/Matte) platzieren, kann die Dockingstation kippen, was zu Problemen beim Andocken und Verlassen führt.

Schützen Sie die Dockingstation vor direkter Sonneneinstrahlung und allem, was das Stationsstandortsignal blockieren konnte, andernfalls keht der Roboter möglichwerse nicht zur Dockingstation zurück.

• Verwenden Sie die Dockingstation nicht ohne den Reinwassertank, den Schmutzwassertank, die Staubbehälterabdeckung, den Einweg-Staubbeutel, die Reinigungslösungskartusche oder das Mopp-Waschelnatsmodul.
  Warten Sie die Dockingstation gemäß der routinemäßigen Wartung. Reinigen Sie das Netzkabel und die Ladekonte der Dockingstation nicht mit einem nassen Tuch oder Taschentuch.
• Alle Stationen werden vor dem Verlassen des Werks einem Wassertest unterzogen. Es ist normal, dass eine keine Menge Wasser in den Wasserleitungen der Station verbleibt.

B4Einschalten und Aufladen

Halten Sie Gedrückt, um den Roboter

einzuschalten. Warten Sie, bis die Stromanzeige-leuche durchgehend leuchtet und platzierten Sie dann den Roboter vor der Dockingstation. Achten Sie darauf, dass die Dockingstation mit dem Stromnetz verbunden ist. Drücken Sie dann auf Der Roboter wird nun automatisch zum Aufladen zur Dockingstation zusammen. Der Roboter ist mit einem integrierten leistungsstarken Lithium-Ilon-Akku ausgestattet. Sorgen Sie damit, dass der Roboter geladen bleibt, um die Akkuleistung zu erhalten.

B4-1—Die Status-Kontrolleuche der Dockingstation geht aus, die Stromanzeigeleuche des Roboters pulsiert langsam: Aufladen.

Hinweis: Bei niedrigem Akkustand lasst sich der Roboter möglichwerse nicht einschalten. Platzieren Sie den Roboter in thisem Fall zum Laden auf der Dockingstation.

Mit der App verbinden

1. Laden Sie die App herunter

Suchen Sie im App Store oder im Google Play Store nach "Roborock" oder scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.

2.WLANzurücksetzen

Halten Sie die gleichzeitig Und gadrückt, bis Sie den Hinweis „Setze WLAN zurück“ horen. Wenn die Stromanzeigeleuche langsam in blau blinkt, wurde das WLAN zurückgesetzt. Der Roboter wartet dann auf eine Verbindung.

Hinweis: Wenn Sie sich aufgrund Threr Router-Konfiguration, wegen eines vergessenen Kennworts oder aus einem anderen Grund nicht mit dem Roboter verbundenen~, setzen Sie das WLAN zurück und fugen Sie Thren Roboter als neues Gerät hinzu.

3. Gerat hinzufugen

Öffnen Sie die Roborock App, tippen Sie auf Gerät hinzufügen oder und folgen Sie der Anleitung in der App, um ein Gerät hinzuzufügen.

Hinweise:

• Der tatsächliche Prozess kann aufgrund kontinuierlicher App-Updates varilen. Folgen sie den Anleitung in der App.
• Es wird nur 2,4-GHz-WLAN unterstutz.

Gebrauchsanweisung

Füllend des Reinwassertanks

Heben Sie den Reinwassertank an, offen Sie dessen Deckel, und befüllen Sieihn mit Leitungswasser. Schließen Sie nach dem Aufflüssen wieder den Deckel, betätigten Sie die Verriegelung und setzen Sie den Reinwassertank zurück in die Dockingstation.

Hinweise:

• Verwendten Sie nur kaltes Wasser, um Verformungen zu vermelden.
• Wenn Wasserflecken außen auf dem Wassertank verbleiben, wischen Sie sie mit einem weichen trockenen Tuch ab,vorb Sie den Tank wieder einsetzen.
• Damit die Koncentration der Reinigungslösung nicht zu hoch wird, fügen Sie die Lösung nur in die Reinigungslösungskartische ein.
• Verwenden Sie keine Desinfektionsmittel zur Vermeldung von Beschädigung.

C2 Reinigungslösung hinzufugen

1. Entfernen Sie die Staubbehalterabdeckung,ziehen Sie die gesamte Reinigungs-losungskartusche am unteren Griff hersus, undlegen Sie sie auf eine harte,ebin Flache.
   Hinweis: Damit die Staubbehälterabdeckung nicht auf den Roboter fallen kann, entfern den Sie die Abdeckung mit beiden Handen.
2. Offnen Sie den Deckel der Kartusche und fugen Sie die Reinigungslösung hinzu.
3. SchlieBen Sie den Deckel, und setzen Sie die Kartusche wieder in die Dockingstation ein. Drucken Sie auf die Kartusche, bis sie mit einem Klicken einrastet.
4. Bringen Sie die Staubbehalterabdeckung wieder an, um sicherzustellen, dass der Staubbehalter fest verschlüssen ist.

Hinweise:

• Achten Sie daraufuf, dass die Reinigungssösungskartusche vollständig aus der Dockingstation entnommen wurde, bevor Sie Reinigungssösung hinzufugen.
  Zur Vermeldung von Beschädigung keine Desinfektionsmittel verwenden und nur die von Roborock empfehlene Reinigungslösung in die Lösungskartische einnullen.
• Nach dem Hinzufugen fegt der Roboter dem Wasser zum Moppwaschen automatisch Reinigungslösung hinz zu und fult den Wassertank des Roboters entsprechend dem voreingestelltten Verhältnis nach, um eine optimale Wischleistung zu gewährleisten.

• Reinigungslösung ist nicht im Paket enthalten. Kaufen Sie die Lösung bei Bedarf.

• Wenn keine Bodenreinigungslösung tätiglich verwendet wird, können Sie diesen Schritt überspringen oder das intelligente Nachfüllen v. Reinigungslösung in der App deaktivieren.

Einschalten/Ausschalten

Halten Sie Gedrück, um den Roboter einzuschalten. Die Stromanzeigeleuche besteht an und der Roboter wartet auf Aufträge. Halten Sie Gedrück, um den Roboter auszuschalten und den Reinigungsvorgang zu beenden.

Hinweis: Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden.

Reinigung starten

Drucken Sie Gum Starten der Reinigung. Der Roboter plant seine Reinigungsroute fur jedem Raum und beginnnt zunachst in den Ecken, bevor er den Rest des Raums im Zickzack befahr. Auf diese Weise reinigt der Roboter alle Räume nacheinander, grundlich und effizient.

Hinweise:

• Damit der Roboter automatisch zur Dockingsstation zurückkehrt, starten Sie ein von der Station aus und bewegen Sie diese während der Reinigung nicht.
• Bei zu niedrigem Akkustand kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter vor Reinigungsbeginn aufladen.
• Entfern den Sie vor der Reinigung die Kabel (einschließlich des Stromkabels von der Dockingstation) und wertvollige Gegenstände vom Boden. Lose Gegenstände können durch den Roboter gezogen werden, was zum Ausstecken von Elektrogeräten oder zur Beschädigung von Kabeln und zu Sachschaufen führen konnte.
• Wenn die Reinigung in weniger als 10 Minuten abgeschlossen wird, wird der Bereich ein zweites Mal gereinigt.
• Wenn der Akku während eines Reinigungszyklus zur Neige geht, kehrt der Roboter automatisch in die Dockingstation zurück. Nach dem Aufladen macht der Roboter Dort weitere, wo er aufgehört hat.
• Der Roboterzieht die Wischtuchhalterungen beim Reinigen des Teppichs ein. Sie können den Teppich in der App auch als Sperrzone festlegen, umihn zu vermeiden.

Vergewissern Sie sich vor jeder Reinigen, dass die Wischücher ordnungsgemäß angebracht wurden.

Punktreinigung

Halten Sie gedrück, um die Punktreinigung zu starten.

Reinigungsbereich: Der Roboter reinigt einen quadratischen Bereich von 1,5m× 1,5m der umihn selbst zentriert ist.

Hinweis: Nach der Punktreinigung kehrt der Roboter automatisch zum Startpunkt zurück und wartet auf Aufträge.

Pausieren

Zum Pausieren des laufenden Roboters drucken Sie beliebige Taste. Zum Fortführrend der Reinigung drucken Sie Während der Roboter pausiert, drucken Sie um den Roboter zur Dockingstation zurückzuschicken.

Hinweis: Einen pausierten Roboter manuell auf der Station zuplatzieren, beendet die laufende Reinigung.

Schlafen

Wenn der Roboter über 10 Minuten lang pausiert, schaltet er in den Schlafmodus und die Stromanzeigeleuche blinking alle paar Sekunden. Zum Aufwecken des Roboters eine beliebige Taste drucken.

Hinweise:

• Der Roboter schaltet sich nicht in den Schlafmodus, wenn er aufgeladen wird.
• Wenn sich der Roboter länger als 12 Stunden im Schlafmodus befindet, schaltet er sich automatisch ab.

DND-Modus

Der Standardzeitraum fur „Nicht storen" (Do Not Disturb, DND) ist von 22:00 bis 08:00

Uhr. In der App konnen Sie den DND-Modus deaktivieren oder den Zeitraum anpassen. AuBerdem konnen Sie automatisches Laden, Leeren und Trocknen aktivieren, die Anzeigenleuchten dimmen oder die Lautstärke der Ansagestimme im DND-Modus verringn.

Moppwäsche

Während der Reinigung bestimmt der Roboter automatisch, wann er zum Waschen des Mopps und zum Nachfüllen des Wassertanks zur Station zurückkehren soll, um seine Wischleistung zu maximieren. Zum manuellen Starten des Waschens tippen Sie in der App auf die entsprechende Schaltfläche. Zum Stoppen des Waschens eine beliebige Taste drucken.

Hinweise:

• Um sicherzustellen, dass der Roboter die Wischtücher automatisch wascht, starten Sie ein von der Dockingstation aus und bewegen Sie diese während des Reinigungsvorgangs nicht.
  Berühren Sie nicht die Reinwasserspenden, um Verbrühen mit freihern Wasser zu vermeiden.
  Die Häufigkeit der Mappwäsche und der Modus lasen sich in der App einstellen.

Entleeren

Nach dem Reinigen kehrt der Roboter zur Dockingstation zusück, wo nach Bedarf die automatische Entleerung beginnt. Um die manuelle Entleerung zu starten, drücken Sie am Roboter, wenn sich dieser an der Dockingstation befindet, oder tippen Sie auf die jeweilige Taste in der App. Zum Stopen des Entleerens eine beliebige Taste drucken

Hinweise:

• Wenn das Entleeren über einen längeren Zeitraum nicht durchgefuhrt wurde, leeren Sie den Staubbehalter

manuell und stellen Sie safer, dass der Luftinlass frei ist, damit eine optimale Entleiterung gewährleistet ist.
Die automatische Entleuerung laut sich in der App. deaktivieren.
- Vermeiden Sie zahliges manuelles Entleeren.
- Verwenden Sie den Roboter nicht ohne angebrachten Staubbehälter, Staubbehälterdeckel oder Einweg-Staubbeutel.

Trocknen

Nach der Reinigung bzw. dem Waschen der Wischtücher beginnnt falls notig der Trocknungsvorgang. Zum manuellen Starten bzw. Stoppen der Trocknung tippen Sie in der App auf die entsprechende Schaltfläche.

Hinweise:

Die Trocknungsdauer lasst sich in der App einstellen.
Automatisch Trocknen' latent in der App deaktivieren.
- Halten Sie die Trocknungs-Luftauslasse während der Trocknung frei.

Aufladen

Nach der Reinigung kehrt der Roboter automatisch in die Dockingstation zurück, um sich aufzuladen. Zum Zurücksenden des angehaltenen Roboters zur Dockingstation drücken Sie. Die Stromanzeigeleuche pulsiert langsam, während der Roboterlädt.

Hinweis: Findet der Roboter die Dockingstation nicht, keht er automatisch an seine Startposition zurück. Setzen Sie den Roboter zum Aufladen manuell an die Dockingstation.

Fehler

Bei Fehlern blinkt die Stromanzeigenleuchte rot oder die rote Status-Kontrolleuchte erscheint. In der App entscheid eine Popup-Benachrichtigung, und möglicherweise ertont ein Sprachalarm.

Hinweise:

• Der Roboter besteht automatisch in den Schlafmodus, wenn er sich länger als 10 Minuten in einem fehlherhalten Zustand befindet.
• Einen Roboter in einem fehlerhaften Zustand manuell auf der Station zu platzieren, beendet die laufende Reinigung.

System zurücksetzen

Wenn der Roboter auf Drücken einer Taste nicht reagiert oder nicht ausgeschaltet werden kann, setzen Sie das System zurück, indem Sie die magnetische Abdeckung entfernen und die Reset-Taste drucken.

Hinweis: Nach dem Zurücksetzen des Systems werden verhandene Einstellungen wie die planmäßige Reinigung und das WLAN auf die Werksteinstellungen zurückgesetzt.

WLAN deaktivieren

Um den Roboter vom WLAN zu trennen, drücken Sie die Reset-Taste, bis Sie eine Sprachnachtricht horen. Warten Sie anschließend 5 Minuten und das WLAN wird automatisch deaktiviert. Wenn Sie die Verbindung erneut herstellen können, folgen Sieitte den entsprechenden Verbindungsanweisungen.

Werkseinstellungen wiederherstellen

Wenn der Roboter auch nach dem Zurücksetzen nicht ordnungsgemäß Funktioniert, schalten Sieihn ein. Halten Sie gedrückt und drücken Sie zugleich die Reset-Taste, bis zur Ansage „Auf Werkseinstellungen zurücksetzen. Dies wird circa 5 Minuten dauern." horen. Der Roboter wird dann auf die Werkseinstellungen zurückgesetzt.

Routinemäßige Wartung

Hinweise:

Vor der Reinigung oder Wartung des Produkts muss

das Produkt ausgeschaitet und der Netzstecker aus der Steckdose gezogen werden.
Die Haufigkeit des Austauschs kann je nach tatsächlichen Situation variieren. Bei abnormalem Verschleib müssen die Teile sofort ausgetauscht werden.

D1 Hauptbürsten

• Alle 2 Wochen reinigen und alle 6-12 Monate austauschen.

D1-1—Hauptbürstenabdeckung

D1-2-Verschlusseder

Hauptbürstenabdeckung

D1-3—Hauptbürsten

D1-4—Hauptbürstenlager

D1-5—Drehen Sie den Roboter um und drücken Sie die zwei Verriegelungen nachinnen, um die Hauptbürstenabdeckung zu entfern.

D1-6—Heben Sie die Hauptbürsten an und dann Heraus, entfernen Sie die Lager sowie Haare oder Rückstände an beiden Enden der Hauptbürsten und deren Lager.
D1-7—Setzen Sie die Hauptbürstenlager wieder ein. Setzen Sie dann die Hauptbürsten wieder ein. Achten Sie darauf darauf, dass die Farbe der Hauptbürste, ihres Lagers sowie der Pfeil auf dem Roboter zueinander passen.
D1-8—Setzen Sie die Hauptbürstenabdeckung wieder ein. Achten Sie daraufuf, dass die vier Laschen vollständig in die Schlitze eingeführt sind, und drücken Sie die Hauptbürstenabdeckung nach unten, bis sie mit einem Klicken einrastet.

Hinweise:

• Es wird empfohlen, die Hauptbürger mit einem feuchten Tuch abzuwischen. Wenn die Hauptbürger nass sind, lassten Sie sie an einem offenen, aber sonnengeschützen Ort trocknen.

• Nutzen Sie keine Reinigungsd- oder Desinfektionsmittel für die Hauptfürsten, die zu Korrosion führen können.

D2 Seitenbürste

* Monatlich reinigen und alle 3-6 Monate austauschen.

Schrauben Sie die Schraube der Seitenbürste ab. Entfernen und reinigen Sie die Seitenbürste. Richten Sie die mittlere Nut an der erhöhten Position am Roboter aus undziehen Sie dann die Schraube fest, um die Seitenbürste wieder einzusetzen.

D3 Rundlaufrad

* Nach Bedarf reinigen.

D3-1—Verwenden Sie ein Werkzeug, z. B. einen kleinen Schraubendreher, um die Achse herauszuhebeln und das Rad herauszunehmen.

Hinweis: Die Halterung des Rundlaufrads kann nicht entfern werden.

D3-2—Spullen Sie das Rad und die Achse mit Wasser ab, um Haare und Schmutz zu entfern. Lassen Sie das Rad und die Achse an der Luft trocknen, bauen Sie sie wieder ein und drücken Sie sie in Position.

D4 Hauptrader

* Nach Bedarf reinigen.

Reinigen Sie die Hauptträder mit einem weichen, trockenen Tuch.

D5 Staubbehälter

*Nach Bedarf reinigen.

D5-1Die obere magnetische Abdeckung des Roboters entfernen, auf den Staubbehalterverschluss drucken und den Staubbehalter entnehmer.

D5-2—Drücken Sie den Abdeckungsriegel, um die Filterabdeckung zu öffnen. Dann den waschbaren Filter herausnehmer und den Staubbehälter entleeren.

D5-3—Füllen Sie den Staubbeutel mit saubem Wasser, setzen Sie den waschbaren Filter wieder ein und schließen Sie die Filterabdeckung. Schütteln Sie den Staubbehälter kein und dann geben Sie das schmutzige Wasser aus.

Hinweis: Zum Vermeiden von Verstopfungen verwenden Sie stets nur sauberes Wasser ohne Reinigungsfluigkeit.

D5-4—Lassen Sie den Staubbehälter sowie den waschbaren Filter mindestens 24 Stunden durchgangig trocknen, bevor Sie sie wiedereinsetzen.

D6 Waschbarer Filter

*Alle 2 Wochen reinigen und alle 6-12 Monate austauschen.

D6-1-Öffnen Sie die Filterabdeckung und gehmen Sie den Filter heraus.

D6-2—Spulen Sie den Filter mehrmals aus und klopfen Sieihn ab, um so viel Schmutz wie möglich zu entfernen.

Hinweis: Berühren Sie die Filteroberfläche nicht mit den Handen, Bürsten oder hareten Gegenständen, um mögliche Beschädigungen zu vermeiden.

D6-3-Lassen Sie den Filter mindestens 24 Stunden lang grundlich trocknen, bevor Sieihn wieder einsetzen.

D7 Wischtücher

• Nach Bedarf reinigen und alle 1-3 Monate austauschen.

D7-1—Entfemen Sie die Wischtücher von den Halterungen. Reinigen Sie die Wischtücher und setzen Sie an der Luft trocknen.

Hinweis: Ein verschmutztes Wischtuch beeinträchtigt die Wischleistung. Reinigen Sie es vor dem Gebrauch.

D7-2—Steen Sie die Wischtücher fest auf die Halterung.

D8 Robotersensoren

* Nach Bedarf reinigen.

Verwenden Sie ein weiches, trockenes Tuch, um alle Sensoren abzuwischen. Dazu gehoren:

D8-1—Vorderer Navigationssensor

D8-2—Wandsensor

D8-3-Kommunikationssensor

D8-4-Hinterer Navigationssensor

D8-5—Klippensensoren

D8-6—Teppichsensor

Bewegen der Station

Ergreifen Sie zum Bewegen der Dockingstation mit einer Hand den Netzkabelschlitz an der Rückseite und mit der anderen Hand die Innenseite der Vorderseite. Heben Sie den Dockingstationssockel, die Wassertankgriffe oder der Staubbehalterabdeckung nicht direkt an, um ein Herabfallen der Dockingstation zu vermeiden.

D10 Schmutzwassertank

• Nach Bedarf reinigen.

Öffnen Sie den Deckel des Schmutzwassertanks und schütten Sie das Schmutzwasser aus. Befüllen Sie den Tank mit frischem Wasser, schließen Sie den Deckel sowie die Verriegelung und schütteln Sie den Tank. Gießen Sie das Schmutzwasser aus. Verriegeln Sie den Deckel und setzen Sie den Tank dann wieder ein.

Hinweise:

• Verwendten Sie nur kaltes Wasser, um Verformungen zu vermeiden.
• Wenn Wasserflacken außen auf dem Wassertank verbleiber, wischen Sie sie mit einem weichen, trockenen Tuch ab, bevor Sie den Tank wieder einsetzen.

D11 Ladekontakte

• Nach Bedarf reinigen.

Verwenden Sie ein trockenes, weiches Tuch, um die Ladekontakte am Roboter und an der Dockingstation abzwischen.

D Auswechseln des Einweg-Staubbeutels

• Nach Bedarf austauschen.

D12-1—Entfernen Sie die Staubbehalterabdecku

Hinweis: Damit die Staubbehalterabdeckung nicht auf den Roboter fallen kann, entfernen Sie die Abdeckung mit beiden Handen.

D12-2—Nehmen Sie den Einweg-Staubbeutel heraus und entsorgen Sieihn.

Hinweise:

Der Griff des Staubbeutels dichtet den Beutel ber den Entnahme ab, um ein Austreten zu verhindern.
- Setzen Sie stets einen Staubbeutel ein, bevor Sie die Abdeckung des Staubbehalters wieder anbringen.

dämlt keine automatische Entleung ohne Beutelstattfinden kann. Sie konnen die automatische Entleung auch in der App deaktivieren.

D12-3—Reinigen Sie den Filter mit einem trockenen Tuch, setzen Sie einen neuen Einweg-Staubbeutel sorgfältig im Schlitz ein und breiten Sieihn gleichmäßig aus.

Hinweis: Vergewissern Ste sich, dass der Einweg-Staubbeutel rechtig eingesetzt ist, damit kein Staub austreten und die Dockingstation beschlossen kann.

D12-4—Bringen Sie die Staubbehälterabdeckung wieder an, um sicherzustellen, dass der Staubbehälter fest verschlüssen ist.

D13 Mopp-Wascheinsatzmodul

• Nach Bedarf reinigen.

D13-1—Entfernen Sie das Mopp-Wascheinsatzmodul.
D13-2—Entfernen Sie sowohl Mopp-Wascheinsatz als auch Filter vom Modul und spullen Sie beide mit Wasser ab.
D13-3-Setzen Sie Filter und Mopp-Wascheinsatz wieder ein. Setzen Sie dann das Mopp-Wascheinsatzmodul wieder ein.

Grundparameter

Roboter

Model S91COP
Akku	Lithium-Ionen-Akku vom Typ 14,4 V/6.400 mAh
Netzeingangsleistung 20 VDC 2,5 A
Ladezeit Ca.3 Stunden
Hinweis: Die Seriennummer befindet sich auf einem Aufkleber an der Unterseite des Roboters.

Entleerungs- und Auffullstation

Model EWFD28HRR
Nenneingangsspannung	220-240 VAC
Nennfrequenz 50-60 Hz
Nenneingangsstrom (Staubsmammlung)	3 A
Netzeingangsleistung (Heiße Wischtuchreinigung)	6 A
Nenneingangsleistung (Laden und Trocknen)	0,8 A
Nennausgangsleistung	20 VDC, 2,5 A

EU-Konformitätserklärung

Hiermit erklart Beijing Roborock Technology Co., Ltd., dass die Funkausrüstung des Typs S91COP die Richtlinie 2014/53/EU erfüllt. Die vollständige Fassung der EU-Konformitätserkärlung ist unter folgender Internetadresse abrubar: https://global. roborock.com/pages/compliance

Häufige Probleme

Scannen Sie den QR-Code unter, um hαufige Probleme einzusehen.

Italiano

A4-1-Klittenbandpads

A4-2-Mopas

A11-1—Vanntankhandtak

A11-2-Skittenvannstank

A11-3—Filter

A11-4-Patron for rengjoringsmiddel

A11-8-Statusindikatorlampe

010 Skittenvannstank
