GEBRUIKSAANWIJZING Saros 10R ROBOROCK

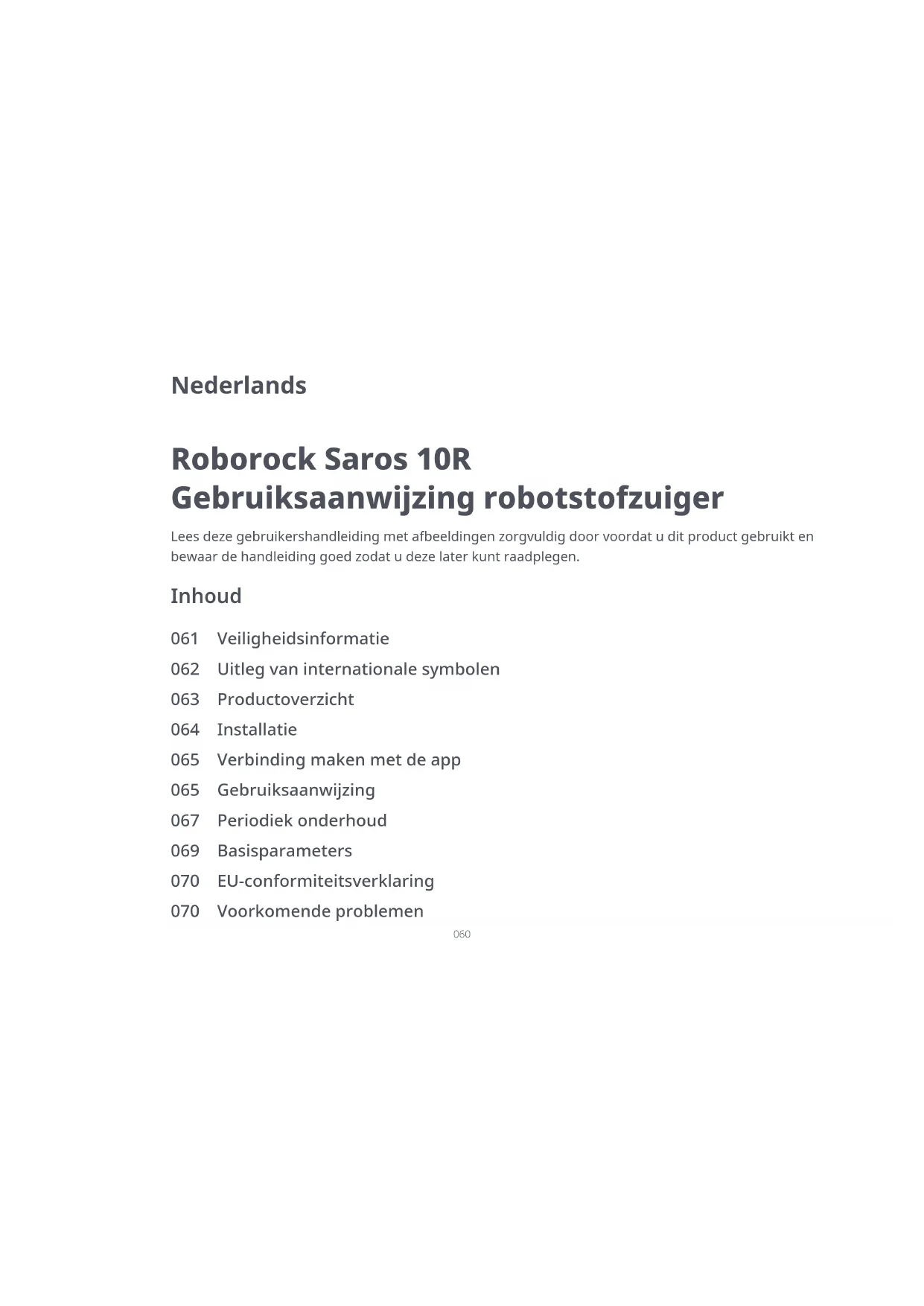

Roborock Saros 10R Gebruiksaanwijzing robotstofzuiger

Lees deze gebruikershandleiding met afbeeldingen zorgvuldig door voordat u dit product gebruikt en bewaar de handleiding goed zodat u deze later kunt raadplegen.

Inhoud

061 Veiligheidsinformatie
062 Uitleg van internationale symbolen
063 Productverzicht
064 Installatie
065 Verbindingmake met de app
065 Gebruiksaanwijzing
067 Periodiek onderhoud
069 Basisparameters
070 EU-conformiteitsverklaring
070 Voorkomende problemen

Veiligheidsinformatie

Beperkingen

WAARSCHUWING

• Gebruik voor het opladen van de batterij alleen het afneembare dockingstation roborock EWFD28HRR of EWFD29HRR dat bij dit product worden geleverd.
• Voordat u het product reinigt of onderhoudt, moet u het product uitschakelen en de stekker uit het stopcontact halen.
• Om gevaar als gevolg van het onbedoeld resetten van de thermische beveiliging te voorkomen, mag dit apparaat Niet via een extern schakelapparaat zoals een timer gevoed worden, of worden aangesloten op een circuit dat regelmatin godt in- en uitgeschakeld door het elektriciteitsnet.
• Het dockingstation kan alleen worden gebruikt om de robotstofzuiger met een lithium-ionbatterij van 14,4 V/6400 mAh (TYP) op te laden.

VOORZICHTIG

• Gebruik het product alleen in overeenstemming met de Gebruikershandleiding. Verlies of schade veroorzaakt door onjuist gebruik is voor rekening van de gebruiker.
• Gebruik het product Niet als spellegood. Wanner het apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettende aandacht noodzakelijk.
  Zorg ervoar dat het stofreservoir, het wasbare filter, de stofzak, de zijborstel, de mopdoeken, de hoofdborstels en het deksel van de hoofdborstel op hun plaats zitten voordat u gaat schoonmaken.

• Gebruik het product Niet voor het reinigen van harde of scherpe voorwerpen (zoals decoratieafval, glas en spijkers) om krassen op de robot, het dockingstation of de vloer te voorkomen.

• Ga Niet op de robot of het dockingstation zitten of staan.

• Om corrosie of schade te voorkomen, mag u geen ontsmettingsmiddel gebruiken en mag u alleen de door Roborock aanbevolen reinigingsoplossing gebruiken.
• Plaats geen lage voorwerpen (zoals schoenen, matten) in de buurt van verhoogde gebieden zoals trappen. Anders kan de robot vallen door slecht werkende sensoren.
• Om waterschade aan het apparaat te voorkomen, moet uervoor zorgen dat de vloer waarop de robot schoonmaakt vrij is van water.
• Gebruik dit product Niet op verhoogde oppervakken zonder barrières, zoals de vloer van een vliering, een open terras, een helling of de bovenkant van meubels.
  Houd hair, losztende kleding, vingers en alle lichaamsdelen van mensen en huisdieren uit de buurt van naden, openingen en bewegende delen van het product om mogelijk letsel te voorkomen.
• Gebruik het product Niet in een kamer waar een baby of een kind ligt te slapen.
• Til de robot Niet op aan de magnetische bovenklep, zijborstel of stootrand. Verplaats het dockingstation Niet door het aan de grondplaat, de handgrepen van de watertank of het deksel van het stofreservoir op te tilen.
• Gebruik het dockingstation Niet voor het oprapen van stenen, papierresten of andere voorwerpen waardoor het luchtkanaal verstopt kan raken.

• Gebruik de robot of het dockingstation Niet voor het opzuigen van brandende of rokende voorwerpen zoals sigaretten, lucifers, hete as of brandbare of explosieve voorwerpen zoals aanstekers, benzine of toner die in printers of kopiererapparaten worden gebruikt.

• Plaats het dockingstation op een harde, platte vloer. Houd het dockingstation, de robot en het netsnoeruit de buurt van vuur en warmtebronnen, zoals een verwarmingsradiator. Vermijd vochtige en nauwe ruimtes of locaties waar de robot in de lucht kan komen te hangen.

• Plaats geen voorwerpen bovenop de robot en het dockingstation of in de buurt van de zuigopening van het dockingstation. Bedek ze Niet met voorwerpen (ook Niet met een stofdichte hoes).
• Niet gebruiken zonder stofzak.
• Gebruik het product Niet als het op wat voor wijze dan ook beschadigd is. Neem contact op met de klantenservice voor hulp.
• Gebruik het apparaat altijd in goed geventileerde ruimten om oververhitting te voorkomen.
• Roborock wijst elk aansprakelijkheid af voor indirecte, incidentele of gevolgschade die voortvloeit uit het gebruik, verkeerd gebruik of onvermogen om dit product te gebruiken. Deze disclaimer is Niet van invloed op wettelijkrechten die nicht kuren worden afgewezen onder toepasselijk wetgeving.
• Spoel de robot en het dockingstation Niet af.
• Raak de schoonwaterdispensers of droogluchtuitatlen Niet aan om brandwonden te voorkomen.

Batterij en opladen

WAARSCHUWING

• Gebruik alkjd een correct geaard stopcontact om het risico op elektrische schokken te beperken. Als zo'n stopcontact niet beschikbaar is, vraag dan een elektricien om er een te makeen.
  Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die vermeld staan op het dockingstation.
• Gebruik alleen de batterij, de oplader, het netsnoer, het dockingstation en andere accessoires die bij het product zich geleverd om mogelijk rook, dit of brand te voorkomen.
• Gebruik het product Niet met een andere voedingsadapter, waar dit gevaar kan opleveren en de garantie kan doeervallen.
• Gooi lege batterijen Niet weg bij het huishoudelijk afval. Lever ze in bij een professionele recyclungorganisatie.
• Als het dockingstation worden geplaatst in een gebied dat gevoelig is voor onweer of met een onstabiele spanning, neem dan beschemende maatregelen.
• Gebruikt u het product langereijd Niet, bewaar het dan op een koele, droge plaat nadat u het volledig hebt opgeladen, de stekker uit het stopcontact hebt gehald en het product hebtuitgeschakeld. Laad de batterij minstens om de drie maanden op om diepe ontlading te voorkomen.
• Als u het product wilt vervoeren, moet u de stekeruit het stopcontact halen, de robot uitschakelen en de watertanks leegmaker. Leeg en spoel bovendien het reinigingsvloeistofpatroon, laat het volledig aan de lucht drogen en installeer het vervolgens opnieuw. We adviseren de originele verpakking te gebruiken.

Uitleg van internationale symbolen

• Symbool voor VEILIGHEIDSAARDE (beschemende aarde) [symbool IEC 60417-5019 (2009-02)]

• Alleen voor gebruik binnenshuis.

Productverzicht

A1 Robot (bovenaanzicht)

-Aan-Uit/Reiniging

• Ingedrukt houden om de robot in ofuit te schakelen
• Indrukken om reiniging te starten

-Aan/Uit-controlelampje

• Wit: batterijniveau ≥ 15%
  Rood:batterijniveau<15%
• 'Ademend' knipperend: bezig met opladen of opstarten
  Rood knipperend: Fout
• Blauw 'ademend' knipperend: op afstand bekijken
• Langzaam blauw knipperend: wachten op WiFi-verbinding
• Snel blauw knipperend: verbinding makes
• Continu blauw: spreakassistent werk/verbonden met WiFi

Dockingstation

Robot Niet op dockingstation: indrukken om te beginnen met aandokken/ingedrukt honden om de puntreinigting te starten
- Robot op dockingstation: indrukken om te beginnen met het legen/ ingedrukt houden om de mopdoeken te wassen

Opmerking: Druk op een willekeurige knop om een werkende robot te pauzeren.

A1-1-Microfoons

A1-2-Stootrand

A1-3-Navigatiesensor front

A1-4—Led vullampje
A1-5-Muursensor

A2 Robot (onderaanzicht)

A2-1-Afgrondensoren
A2-2—Tapijtsensor

A2-3-Zijborstel
A2-4—Deksel hoofdborstel
A2-5-Zwenkwiel
A2-6-Hoofdborstels
A2-7-Vergrendelingen deksel hoofdborstel
A2-8—Hoofdwielen
A2-9-Mopdoeken

A3 Robot (bovenklep verwijderd)

A3-1—Magnetische bovenklep
A3-2—Resetknop
A3-3—Aanzuigopening
A3-4—Navigatingsensor achterzijde
A3-5-Stofreservoir
A3-6—Laadcontacten
A3-7-Luchtuitlaten
A3-8—Communicationsensor
A3-9-Zelfvullende poort
A3-10—Automatische hef-en draaifunctie dweilmodules

A4 Mopdoekbevestiging

Maak de mopdoeken vlaik vast.Opmerking:

AS Mopdoek

A6 Stofreservoir

A6-1—Dekselsluiting
A6-2—Filterdeksel
A6-3—Aanzuigopening
A6-4-Vergrendeling stofreservoir
A6-5—Luchtinlaat
A6-6—Wasbaar filter

A7 Basis dockingstation

A8 Voedingskabel

A9 Wegwerpstofzak

A10 Dockingstation Legen Wassen Vullen (Achteraanzicht)

A10-1-Voedingspoort
A10-2-Gleuf voor voedingskabel
A10-3-Snoeruitgangen

A1 Dockingstation Legen Wasser Vullen

A11-1-Watertankhendel

A11-2—Vuilwatertank

A11-3—Filter

A11-4—Reinigungsvloeistofpatroon

A11-5-Basis dockingstation

• 'Ademend' knipperend: legen/mop wassen
  Rood: foul dockingstation
  Uit:uitgeschakeld/bezig met laden

A11-9-Stofzakgleuf

A11-10-Deksel stofreservoir

A11-11-Laadcontacten

A11-12-Afvoerpoort

A11-13—Reinigingsladefilter

A11-14-Droogluchtuitlaten

A11-15-Locatiebaken dockingstation

A11-16—Aanzuigopening

A11-17—Navulpoort robot

A11-18—Reinigingslademodule

A11-19-Vlotter waterniveau

A11-20-Schoonwaterdispensers

Installatie

B1 Belangrijke informatatie

B1-1—Verwijder snoeren, harde of scherpewoorwerpen (zoals spijkers en glas)en losse voorwerpen van de gronden verplaats onstabile, breekbare,koistbare of gevaarlijke voorwerpenaar een veilige plek. Zo voorkomtu persoonlijk letsel of schade aaneigendommen doordat voorwerpenverstrikt raken in, geraakt worden doorof omgestoten worden door de robot.

B1-2-Wanneer u de robot op een verhoogde plek gekrukt (bijvoorbeeld in een Maisonnette), gebruik dan.altijd een fysiieve verligheidsbarriere om te voorkomen dat de robot per ongeluk valt. Anders kan dit leiden tot personlijk letsel of materiele schade.

Opmerkingen:

• Als u de robot voor het eerst gebruikt, volg hem danijdens+zij hele reinligingsroute en iet op maybe problemen. Daarna za de robot zich hunnen schoonmaken.

• Om overmatige openhoping van vull op demopdoeken te voorkomen, koeten voeren ten minste diee kerwer worden gestofzugd voor de erste dwellcyclus.

B2 Montage

B2-1—Bevestig de basis van het dockingstation door beiden kanten van de basis en het verbindingsstuk in het midden stevig in te drukken tot u een klik hoor.

Opemkring: Zet bij het verplaatsen van het dockingstation de watertanks vast om te voorkomen dat ze eraf vallen.

B2-2-Sluit de voedingskabel aan op de awhilezijde van het dockingstation. De voedingskabel kan links of rechts via de gleufopening maar buiten worden geleid.

B2-3—Lijn de mopassen uit en installer ze op hunplaats in de robot totdat u een klik hoog.

B3 Het dockingstation plaatsen

Plaats het dockingstation op een harde, vlikke vloer (hout, plauizen, beton enz.),vlak tegen een muur, en zorg voor een vrij ruimte van minimaal 0,75 m in de hoogte, 0.4 m in de breedte en 1,2 m in de diepte.Zorg ervoor dat de locatie goede WiFi-toegang heeft voor een betere ervaring met de mobiele app.Steen de stekker in het stopcontact en controllerer of het statuscontrolelampje brandt.

B3-1-Meer dan 1,2 m

• Als de voedingskabel verticaal maar de grond hangt, kan deze door de robot worden gegren. Het dockingstation kan hierdoor worden verpleaatst of losgetrokken.

• Het statuscontrolelampje brandt als het dockingstation is ingeschakeld en gaat uit als de robot worden opgeladen.

• Het statuscontrolelampje licht rood op als er een storing optreedit.

• Plaats het dockingsstation op een harde, vlakke vloeruit de buurt van vuur, hitte en water, Vermijd nuwerruimtes of locatie's waar de robot in de lucht kankomen te hangen.

• Als het dockingstation op een zachte ondergrond (laptij/mat) worden geplaatst, kan het kanteelen en kan de robot problemen ondervinden bij het aandokken en weegrijden.

• Houd het dockingstation uit de buurt van direct zonlicht of voorwerpen die het locatiebaken van het dockingstation kuren blokkeren. Anders kan het gebeuren dat de robot Niet hier het dockingstation terugkeert.

• Gebruik het dockingstation niet zonder schoonwatertank, vullwatertank, deksel van het stofreservoir, wegwerpstofzak, reingingsvloeistofpatron of reingingslademodule.

• Onderhoud het dockingstation volgens het Periodiekonderhoud. Reing de voedingskabel en de laadcontacten van het dockingstation nier met een katte doek of tissue.

• Alle dockingsstations worden onderworpen aan watertests voordat ze de fabrik verlaten. Het is normalaal dat er eenkleine hoeveelheid water in het waterkanaal van het dockingsstationchterblijft.

B4 Inschakelen en opladen

Houd Ungedrukt om de robot aan te zetten.
Wacht totdat het Aan/Uit-controleampje
continu brandt en plaats de robot dan voor het dockingstation. Zorg ervoor dat de stekker van het dockingstation in het stopcontact zit. Druk verzolgens op en de robot keert automatisch

terug hier het dockingstation om op te laden. De robot is uitergerust met een ingebouwde, krachtige oplaadbare lithium-ionbatterij. Houd de robot opgeladen om de prestaties van de batterij te behouden.

B4-1—Statuscontrolelampje dockingstationuit, aan/uit-controlelampje robot 'aderend'Bezig met opladen.

Opmerking: De robot worden mogelijk nicht ingeschakeld als de batterij bijna leeg is. Plaats in dit geval de robot in het dockeringstation om op te laden.

Verbinding makes met de app

1. De app downloads

Zoek maar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installereren.

2. WiFi resetten

Houd en lijktijd ingedrukt totdat u de gesproken melding "ResettingWiFi" (WiFi resetten) hoort. De reset is voltooid wanner het Aan/Uit-controlelampje langzaam blauw knippert. De robot wacht dan op een verbinding.

Opmerking: Kunt u geen verbinding met de robot makes vanwege de configuratie van uw router, odomat u uw wachtwoord bent vergeten of om een andere reden, reset de WiFi dan en voeg uw robot toe als十几年 apparaat.

3. Apparaat toevoegen

Open de Roborock-app, tik op de knop "Add Device" (Apparaat toevoegen) of op de knop "+" en voeg uw apparaat toe volgens de instructies in de app.

Opmerkingen:

• Het daadwerkelijk proces kan variieren door voortduren updates van die app. Volg de instructies in de app.
  Alleen 2.4 GHz WiFi wordt ondersteund.

Gebruiksaanwijzing

De schoonwatertank vullen

Til de schoonwatertank op, open het deksel en vul de tank verrolgens met leidingwater. Sluit na het vullen het deksel, vergrendel de sluiting enplaats de schoonwatertank terug in het dockingstation.

Opmerkingen:

• Gebruik alleen koud water om vervorming te voorkomen.

Blijven er watervlekken op de buitenkant van de watertank achter, veeg deze dan af met een zachte, droge doeck voordat u de tank opnieuw installeert.

• Om een hoge concentraie van renigingsopissing te voorkomen, voegt u de oplassing alleen toe aan het reniginsvloestofpatron.

• Om schade te voorkomen, mag u geen ontsmettingsmiddel gelebruiken.

C2 Reinigingsoplossing toevoegen

1. Verwijder het deksel van het stofreservoir. Trek het gehele reinigingsvloeistofpatroon aan het onderste handvat eruit en leg het op een harde,vlakke ondergrond.

Opmerking: Om te voorkomen dat het deksel van het stofreservoir valt en de robot raakt, verwijdert u het deksel met bye handen, een aan allek tant.

1. Open het deksel van het patroon en voeg reinigingsoplossing toe.
2. Sluit het deksel enplaats het patroon terug in het dockingstation. Druk op het patroon totdat het hoortbaar vastklikt.
3. Plaats het deksel van het stofreservoir terug en zorgervoordat het stofreservoir goed afgesloten is.

Opmerkingen:

Zorgervoar dat her reingingsvloeistofpatron volledig is verwilderd voordat u reingingsvloeistoftoevoegt.
- Om schade te voorkomen, mag u geen ontsmettingsdammel gebruiken en mag u alleen de door Roborock aanbevolen reliigingsoplossing in het voelistofpatron gebruiken.
- Na toevoeging van de reinigingsoplossing, voegt de robot automatisch reinigingsoplossing toe aan het water voor het wateren van de mop en het bijvullen van de watertank van de robot volgens de Vooraf ingestelde verhouding voor optimale dwellprestaties.
- Er worden geen reinigingsoplossing meegeleverd in de verpakking. Koop er zo nodig een.
Als er nicht dagelijk ons voerreiniger worden gebruikt, kunt u deze stap overslaan of de functie Slimme navilling van reingingsoplossing in de appuitschaken.

In-/uitschakelen

Druk op en houd cingedrukt om de robot in te schakelen. Het aan/uit-indicatielampje za gaan branden en de robot zar wachten op commando's.

Houd de knop ingedrukt om de robot uit te zetten en de reinigingscylus te beeindigen.

Opmerking: De robot kan nicht worden uitgeschakeld
wonneer hij worden opgeladen.

De reining starten

Druk op om de reiniging te starten. De robot plant waar schoonmaakroute: in elke kamer tekent hij eerst de zoneranden uit en dan vult hij de kamer in een zigzagpatroon. Door zo te werk te gaan, reinigt de robot alle kamers een voor een, grondig en efficien.

Opmerkingen:

• Om ervoor te zorgen dat de robot automatisch maar het dockingsstation terugkeert, start u de robot vanaf het dockingsstation en verplaatst u het dockingsstation Nietijdens het schoonmakers.
• De reingiring kan niet starten als het batterijniveau te laag is. Laat de robot opladen voordat u hem met een reingiring laat beginnen.
• Verwijder voor het schoonmaking snoeren (Indusief de voedingskabel van het dockstation) en waardevolle spullen van de voer. Losse voorwerpen kannen doer de robot worden meegesleurd, wat kan leiden tot het losraken van elektrische apparaten of schade aan snoeren en eigendommen.
• Als de reiniging minder dan 10 Minutes duurt, maar de robot het gebied twee koed schoon.
• Als de batterij tijsens een reinigingscylus leeg raakt, keert de robot automatisch terug maar het dockingstation. Na het opladen gaat de robot verder waar hij heblogen was.
• Om het tapij schoon te makes, trekt de robot de mopdoekbevestigingen in. U kunt het tapij ook als verboden zone instellen in de app om deze zone over te slaan.
• Controller voordat u aan elke schoonmaaktaak begint of de mopdoeken goed+zijn angebracht.

Puntreiniging

Houdngedrukt om de puntreinigting te starten.

Reinigingsbereik: de robot reinigt een vierkant van 1,5 m × 1,5 m rond de robotstofzuiiger zich.

Opmerking: Na puntreiniging zai de robot automatisch terugkeren maar het beginpunt en wachten op commando's.

Pauzeren

Druk bij een werkende robot op een willekeurige knop om de robot te onderbreken, druk op om door te gaan met de reiniging. Druk op 日 bij een gepauzeerde robot om hem terug maar het dockingstation te sturen.

Opmerking: Als u een gespauzeerde robot handmatig in het clockingstation plaatst, worden de actuèle reiniging beeindig.

Slaapmodus

Als de robot longer dan 10 minuten op pauze staat, schakelt hij over op de slaapmodus en knippert het Aan/Uit-controlelampje om de poar seconden. Druk op een willekeurige knop om de robot te wekken.

Opmerkingen:

• Tijdens het opladen gaat de robot Niet in de slaapmodus.
• De robot schakelt automatisch UIT als hij langer dan 12 uur in de sloapstand staat.

DND-modus

De standaardperiode voor Niet storen (Do Not Disturb - DND) is van 22:00 tot 08:00 uur. U kunst de app gebruiken om de DND-modusuit te schaken of de DND-periode te wijzigen, of om automatisch aanvullen, legen en drogen in te schaken, om de lampjes te dimmen of het volume van de gesproken melding te verlagen tijdens de DND-periode.

De mop wassen

Tijdens het schoonmaken bepaalt de robot automatisch wonneer hij maar het dockingstation要去 terugkeren voor het wassen van de mop en het bijvullen van de watertank om de dwellprestaties te maximaliseren. Om het wassen handmatig te starten, tikt u op de correspondende knop in de app. Druk op een willekeurige knop om het wassen te stoppen.

Opmerkingen:

• Om ervoor te zorgen dat de robot de mapdoeken automatisch wast, start u de robot vanaf net dockingstation en verplaatst u het dockingstation Niet tijdens het schoonmakers.

• Raak de schoonwaterdispensers het aan om brandwonden door heel water te voorkommen.

• De wasfroquentie en wasmodus van de map können in de app worden aangepast.

Legend

Na reiniging keert de robot terug hier het dockingstation en begint hij automatisch te legen als dat nodig is. Om het legen handmatig te starten, drukt u op op de aangedokte robot of tikt u op de correspondende knop in de app. Druk op een willekeurige knop om het legen te stoppen.

Opmerkingen:

• Als het stofreservoir lange tijd Niet is geleeged, leeg het dan en zorg ergoor dat de luchtinaaat vrij is voor een optale werkung van het legen.
• Automatisch legen kan in de app uitgeschakeld worden.
  Vermiijd veelwuldig handmatig legen.
• Niet gebruiken zonder het stofreservoir, het dekseI van het stofreservoir en de wegwerpstofzak op hun plaat.

Drogen

Na het wassen van de mop of na het schoonmaken begint het drogen als dat nodig is. Om het drogen handmatig te starten of te stoppen, tikt u op de correspondende knop in de app.

Opmerkingen:

• De droogtijd kan worden aangepast in de app.

• Automatisch drogen kan in de app uitgeschakeld worden.

Blijf uit de buurt van de droogluchtuilatenijdens het drogen.

Opladen

Na het reinigen keert de robot automatisch\ aar het dockingstation terug om op te laden.\ Druk op om de gespauzeerde robot terug\ aar het dockingstation te sturen. Tijdens\ het opladen van de robot za het Aan/Uit-\ controlelampje langzaam knipperen.

Opmerking: Als de robot het dockingstation Niet meer vindt, keert hij automatisch terug maar zijn startposition. Plaats de robot dan handmatig op het dockingstation om op te laden.

Fout

Als er een fout optreedt, knippert het Aan/ Uit-controleampje rood of brandt het statuscontroleampje continu rood. Er verschijnt een pop-upmelding in de app en er klinkt möglichk een gesproken waarschuwing.

Opmerkingen:

• De robot gaat automatisch in slaapstand als hij longer dan 10 minutes Niet werk.

• Als u een net werkende robot handmatig in het dockingstation plaatst, worden de actuele reinigbing beindigd.

Het system resetten

Als de robot Niet reageert wanner er op een knop worden gedrukt ofiet kan wordenuitgeschakeld, moet u het systememetreten. Verwijder hiervoorde magnetische bovenklepen druk op de resetknop.

Opmerking: Na het resetten van het systeme worden bestaande instellenen zoals geplande reiniging en de WiHinstellenen teruggezat ne der fabrieksinstelleningen.

WiFi deactiveren

Druk, om de verbinding van de robot met WiFi te verbreken, op de Resetknop tot u een spreakbericht hoog. Wacht daarna 5 minuten en WiFi za automatisch uitgeschakeld worden. Volg de betreffende instructies voor verbinden als u opnieuw verbinding wil make.

Fabrieksinstellingen herstellen

Als de robot na een systemdreset Niet goed werkt, schakel hem dan in. Houd ingedrukt en druk tegelijkkertijd op de resetknop totdat u de gesproken melding "Restoring factory settings. This will take about 5 minutes." (Fabrieksinstellungen herstellen. Dit duurt ongeveer 5 minute) hoor. De fabrieksinstellungen van de robot worden dan hersteld.

Periodiek onderhoud

Opmerkingen:

• Voorat u het product reinigt of onderhoudt, moet u het product uitschakelen en de stekker uit het stopcontact halen.
• De frequently van verwang kan varieren athankelijk van de situatie. Vervang de onderden ommiddelijk als er abnormale slijtage optreet.

Hoofdborstels

• Reinig om de 2 weken en verwang om de 6-12 maanden.

D1-1—Deksel hoofdborstel

D1-2-Vergrendelingendekselhoofdborstel

D1-3-Hoofdborstels

D1-4-Hoofdborstellagers

D1-5—Keer de robot om en druk de twee vergrendelingen maar binnen om het deksel van de hoofdorstel te verwijderen.
D1-6—Til de hoofdborstels op en trek ze eruit, verwijder de lagers en verwijder aan.beide uiteinden van de hoofdborstels en lagers alle haren of vuil dat erin verstrikt zit.
D1-7-Plaats de lagers van de hoofdborstels terug. Plaats verwolgens de hoofdborstels terug en zorg ervoor dat de kleur van de hoofdborstel, het lager van de hoofdborstel en de pij op de robot overeenkomen.
D1-8- Plaats het deksel van de hoofdborstel terug. Zorg ervoor dat de vier tanden van het deksel volledig in de gleuven zitten en druk op het deksel van de hoofdborstel totdat u een klik hoor.

Opmerkingen:

• Het worden aanbevolen om de hoofdborstels schoon te vegen met een vochtige doeck. Is de hoofdborstell nat, laat dieze dan drogen aan de lucht en vermijo direct zonlicht.

• Gebruik geen bijtend schoonmaakmiddel of ontsetmettingsmilddel om de hoofdborstels te reinigen.

D2 Zijborstel

* Reinig maandelijks en verrang om de 3-6 maanden.

Draai de schroef van de zijborstel los. Verwijder de zijborstel en maak hem schoon. Lijn verrolgens de centrale groefuit met de verhoogde positie op de robot en draai de schroef verrolgens vast om de zijborstel weer aan te brengen.

D3 Zwenkwiei

* Reinig indien nodig.

D3-1—Gebruik een stuk gereedschap, zoals eenkleine schroevendraier, om de as los tewrikken en het wel eruit te nemen.

Opmerking: De zwenkwielbeugel kan niet verwijderd worden.

D3-2—Spoel het wiel en de as af met water omhaar en vui te verwijderen.Laat de componenten drogen aan de lucht, monteer het wiel en de as opnieuw en druk ze op hun plaats.

D4 Hoofdwielen

\* Reinig indien nodig.

Reinig de hoofdwieten met een zachte, droge doek.

D5 Stofreservoir

* Reinig indien nodig.

D5-1—Verwijder de magnetische bovenklep

van de robot en druk op de vergrendeling van het stofreservoir om het stofreservoir eruit te nemen.

D5-2—Druk op de dekselvergrendeling om het filterdeksel te openen, verwijder het wasbare filter en kaak dan het stofreservoir leeg.

D5-3—Vul het stofreservoir met schoon water, breng het wasbare filter wee ran en sluit het filterdeksel. Schud het stofreservoir voorzichtig en giet het vuile water eruit.

Opmerking: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.

D5-4—Laat het stofreservoir en het wasbare filter minstens 24 uur drogen en plaats ze dan terug.

D6 Wasbaar filter

*Reinig om de 2 weken en verrang om de 6-12 maanden.

D6-1—Open het filterdeksel en verwijder het filter.

D6-2-Spoel het filter herhaaldelijk en klop erop om zoveel möglichvui te verwijderen.

Opmerking: Raak het oppervlak van het filter Niet aan met uw handen, borstels of harde voorwerpen om mogelijk schade te voorkommen.

D6-3—Laat het filter minstens 24 uur drogen en installeeer het dan opnieuw.

Mopdoeken

*Reinig indien nodig en verrang om de 1-3 maanden.

D7-1—Verwijder de mopdoekenuit de

mopdoekholders. Maak de mopdoeken schoon en LAST ZE AAN DE Lucht drogen.

Opmerking: Een vulle mopdoek beinvoedt de dwelliprestaties. Maak de mopdoek voor gebruik schoon.

D7-2-Plak de mopdoeken plat op de houders.

DB Robotsensoren

\* Reinig indien nodig.

Gebruik een zachte, droge doek om alle sensoren schoon te vegen, inclusief:

D8-1—Navigatiesensor front

D8-2-Muursensor

D8-3—Communicatiesensor

D8-4—Navigatingsensor achterzijde

D8-5-Afgrondsenso

D8-6-Tapijtsensor

D9 Het dockingstation verplaatsen

Om het dockingstation te verplaatsen,
pak't u met de ene hand de gleuf voor de
voedingkabel vast aan de acheerkant en
met de andere hand de binnenkant van
het Voorpaneel. Til het dockingstation Niet
rechtstreeks op aan de grondplaat, de
handgrepen van de watertank of het deksel
van het stofreservoir. Het dockingstation kan er
anders af vallen.

D10 Vuilwatertank

\*Reinig indien nodig.

Open het deksel van de vuilwatertank en giet het vuile water eruit. Vul de tank met schoon water, sluit het deksel, vergrendel de sluiting en schud. Giet het vuile water eruit. Vergrendel het deksel en plaats de tank terug.

Opmerkingen:

• Gebruik alleen koud water om vervorming te voorkomen.
  Bijyen er watervlekken op de buitenkant van de watertank acheer, veeg deze dan af met een zachte, droge doek voordat u de tank opnieuw instalieert.

D11 Laadcontacten

* Reinig indien nodig.

Gebruik een zachte droge doeok om de laadcontacten op de robot en het dockingstation schoon te vegen.

D12 De wegwerpstofzak verrangen

* Vervang indien nodig.

D12-1-Verwijder het deksel van het stofreservoir.

Opmerking: Om te voorkomen dat het deksel van het stofreservoir valt en de robot raakt, verwijdert u het deksel met beiden handen, een aan elke Kant.

D12-2—Verwijder de wegwerpstofzak en gooij deze weg.

Opmerkingen:

• Het handvat van de stofzak sluit de zak af bij verwildering om te voorkomen dat er stof uit de zak ontsnapt.
• Plaats altije een stofzak voordat u de klep van het stofreservoir terugplaatst, om te voorkomen dat het reservoir zonder de zak automatisch worden geleegd. U kunt het automatisch legen pox uitschakelen in de app.

D12-3—Reinig het filter met een droge doeck,
plaats een neue wegwerpstofzak
volledig in de gleuf en spreid de
stofzak gelijkmatig UIT.

Opmerking: Zorg ervoor dat de wegwerpslofzak goed is geinstalleerd om te voorkomen dat er vuiontnapt en het dockstation beschadigd raakt.

D12-4—Plaats het deksel van het stofreservoir terug en zorg ervoor dat het stofreservoir goed afgesloten is.

013 Reinigingslademodule

• Reinig indien nodig.
  D13-1—Verwijder de reinigingslademodule.
  D13-2—Verwijder de reinigingslade en het filter van de module en spel ze af met water.
  D13-3—Plaats het filter en de reinigingslade terug. Plaats verwolgens de reinigingslademodule terug.

Basisparameters

Robot

Model S91COP
Batterij	14,4 V/6400 mAh (TYP) lithium-ionaccu
Nominaal ingangsvermogen	20 VDC 2,5 A
Laadtijd Ca. 3aar

Opmerking: Het serienummer staat op een sticker op de onderkant van de robot.

Dockingstation Legen Wasser Vullen

Model EWFD28HRR
Nominale ingangsspanning	220-240 V AC
Nominale freiagentie 50-60 Hz
Nominale ingangsstroom (stofopvang)	3 A
Nominal ingangsvermögen (Dweilen wassen met heet water)	6 A
Nominal ingangsvermögen (opladen en drogen)	0,8 A
Nominaluitgangsvermögen	20 VDC 2,5 A

EU-conformiteitsverklaring

Hierbij verklaart Beijing Roborock Technology Co., Ltd. dat het radiotoestel type S91COP voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op de volgende link: https://global.roborock.com/ pages/compliance

Voorkomende problemen

Scan de onderstaande QR-code om veelvoorkomende problemen te bekijken.

Polski
