SLS17 - Machine de soudure Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage et dessoudage
Marque	Stamos
Modèle	SLS17
Catégorie	Machine de soudure
Tension d'alimentation	230 V, 50 Hz
Courant nominal	6 A
Puissance totale	700 W
Température de fonctionnement	0 à +40 °C
Température de stockage	-20 à -80 °C
Station de soudage - Plage de température	100-480 °C
Station de soudage - Puissance de sortie	75 W
Station de soudage - Stabilité thermique	± 2 °C
Station de soudage - Résistance de la panne	< 2 Ω
Station de soudage - Tension de la panne	< 2 mV
Buse à air chaud - Plage de température	100-480 °C
Buse à air chaud - Puissance de sortie	650 W
Buse à air chaud - Stabilité thermique	± 2 °C
Buse à air chaud - Débit d'air	120 L/min
Fonctions principales	Brasage et dessoudage de composants SMD (SOIC, CHIP, QFP, PLCC, BGA)
Entretien et nettoyage	Débrancher l'appareil, utiliser un chiffon humide, ne pas utiliser de produits nettoyants
Sécurité	Utiliser une prise reliée à la terre, ne pas ouvrir l'appareil, éviter l'humidité
Pièces détachées et réparabilité	Pannes de soudure, résistances, buses ; réparation par un spécialiste qualifié
Garantie	Valable sauf en cas d'ouverture non autorisée ou de dommages dus à une utilisation non conforme
Conformité	CE

FOIRE AUX QUESTIONS - SLS17 Stamos

Comment régler la température du fer à souder ?

Utilisez le bouton rotatif (6) situé sur la station pour ajuster la température souhaitée. Le témoin de chauffe (11) s'allume pendant la montée en température et clignote lorsque la température est atteinte.

Que signifie l'affichage '---' sur l'écran ?

L'affichage '---' indique que la température de sortie de la buse à air chaud est inférieure à 100 °C et que la fonction est en mode STAND BY (veille). La buse doit alors se trouver dans son support.

Que faire si l'écran affiche 'S-E' ?

L'erreur 'S-E' peut signifier que le fer à souder n'est pas raccordé ou que le senseur de la station pour la fonction dessoudage est défectueux. Vérifiez les connexions.

Comment changer la résistance du fer à souder ?

Assurez-vous que le fer est complètement refroidi. Retirez la protection de la panne, puis la monture de la résistance. Prélevez avec précaution la résistance (6) et la plaque de câblage, puis remplacez-les en respectant le câblage d'origine.

Comment changer la panne de soudure ?

Après refroidissement, retirez l'écrou de fixation et la protection de la panne. Remplacez la panne par une neuve, puis remontez la protection et l'écrou.

Comment nettoyer la station de soudage ?

Débranchez toujours l'appareil. Utilisez un chiffon humide pour nettoyer l'extérieur. N'utilisez pas de produits nettoyants et évitez que des liquides pénètrent à l'intérieur.

Quelles sont les consignes de sécurité essentielles ?

Utilisez une prise reliée à la terre avec la bonne tension. Ne travaillez pas en environnement humide. Ne touchez pas les parties chaudes. Assurez une bonne aération de la pièce. Débranchez l'appareil avant nettoyage.

Comment utiliser la buse à air chaud en mode automatique ?

Placez le commutateur (13) sur AUTO. Le témoin d'activité (4) s'allume. Lorsque vous reposez la buse sur son support, elle s'éteint automatiquement.

Quels types de composants peut-on dessouder avec cet appareil ?

L'appareil est conçu pour le brasage et le dessoudage de composants électroniques tels que SOIC, CHIP, QFP, PLCC, BGA, SMD, et pour d'autres applications comme le rétrécissement ou le séchage.

Que faire en cas de problème avec la station ?

Contactez votre vendeur avec votre numéro de série et de facture, une photo de l'élément endommagé, et une description précise du problème (par exemple, indication des voyants). N'ouvrez jamais l'appareil sans accord.

MODE D'EMPLOI SLS17 Stamos

Consignes de sécurité générales pour l'utilisation d'appareils électriques:

Afin de minimiser les risques de blessures dues au feu ou à choc électrique, veuillez constamment prendre en considération les consignes et indications de sécurité lorsque vous utilisez l'appareil. Veuillez lire soigneusement ces instructions d'emploi et assurez-vous d'avoir trouvé réponse à toutes vos questions avant d'utiliser l'appareil. Conservez soigneusement cette notice à proximité de l'article, pour pouvoir le consulter plus tard en cas de besoin. Utilisez toujours une prise électrique reliée à la terre et avec la bonne tension secteur (v. Guide ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites-la vérifier par un spécialiste qualifié. N'utilisez jamais un câble électrique défectueux! N'ouvrez pas l'appareil dans un environnement humide, avec des mains humides ou mouillés et veuillez protéger l'appareil des rayonnements directs du soleil. Ne mettez l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les abime. Veillez également a ce que la pièce, dans laquelle se trouve l'appareil, soit suffisamment aérée afin d'éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de l'appareil.

Pensez à toujours débrancher l'appareil avant de le nettoyer, et utilisez un chiffon humide pour le nettoyage. N'utilisez pas de produits de nettoyage et veillez à ce qu'aucun fluide ne s'infiltre dans l'appareil ou ne reste à l'intérieur.

L'intérieur de l'appareil ne doit pas être nettoyé / entretenu par l'utilisateur. Confiez l'encretien, le réglage et les réparations à une personne qualifiée. La garantie ne sera plus valable en cas d'interventions de tiers à l'intérieur de l'appareil!

Instructions générales pour l'utilisation de nos appareils:

• Avoir lu le manuel d'utilisation et être au courant de l'utilisation conforme de l'appareil. Conserver soigneusement le manuel. Le mode d'emploi doit être accessible à tout moment sur le lieu d'utilisation de l'appareil.
  • Assurez-vous que la pièce soit suffisamment et correctement aérée. Placez l'appareil à une distance minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous devez travailler, soit suffisamment aérée.
• Assurez-vous que l'appareil ne soit pas placé à côté de substances inflammables.
• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s'échappe des éléments chauffants à l'intérieur de l'appareil. C'est un processus tout à fait normal, l'appareil devra simplement être correctement aéré.
• Certains éléments de l'appareil peuvent devenir extrêmement chauds. Afin d'éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.
• Nettoyez régulièrement l'appareil afin de ne pas laisser la saleté s'y installer durablement.

FICHE TECHNIQUE

Modèle 6134 S-LS-17 | 6135 S-LS-17 Basic
Tension (V) 230 ~50Hz
Courant nominal (A) 6
Puissance (W) 700
Température extérieure d'utilisation ( °C )	0/+40
Température de stockage ( °C )	-20/-80
STATION DE SOUDAGE
Plage de température de chauffe ( °C )	100-480
Puissance de sortie (W) 75
Résistance thermique	± 2 °C
Résistance de la panne	<2 Ω
Tension de la panne de soudure <2 mV
BUSE À AIR CHAUD - FONCTION DESSOUDAGE
Plage de température de chauffe ( °C )	100-480
Puissance de sortie (W) 650
Résistance thermique	± 2 ( °C )
Débit d'air (L/min) 120

FR

FR

DOMAINE D'APPLICATION

L'appareil a été prévu pour:

1. Braser ou dessouder des composants électroniques comme par exemple : SOIC, CHIP, QFP, PLCC, BGA, SMD et bien plus.

2. Rétrécir, sécher de la couleur, éliminer de la matière collante, dégivrer, isolation thermique, fondre du plastique.

Seul l'utilisateur sera tenu comme responsable en cas de dommages causés par un usage non conforme.

COMMENT FONCTIONNE L'APPAREIL - PRINCIPE DE BASE

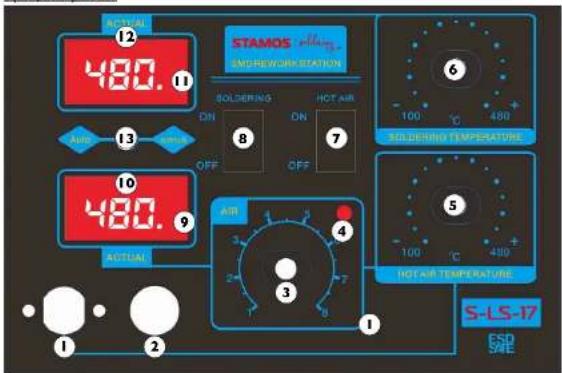

Aperçu du produit:

I. Raccord pour buse à air chaud
2. Prise de raccord pour fer à souder
3. Bouton rotatif pour régler le débit de l'air
4. Buse à air chaud - Témoin d'activité
5. Régulateur de température pour la buse à air chaud
6. Bouton rotatif de réglage de la température du fer à souder
7. Interrupteur Marche / Arrêt de la buse à air chaud
8. Interrupteur Marche / Arrêt du fer à souder
9. Témoin de chauffe - Buse à air chaud
10. Écran d'affichage de la température d'activité de la buse à air chaud
II. Témoin de chauffe - Fer à souder
12. Écran d'affichage de la température d'activité du fer à souder
13. Commutateur du mode de fonctionnement de la buse à air chaud - Mode manuel / automatique

AVANT LA PREMIÈRE UTILISATION

Vérification après réception de la marchandis

À réception du colis, contrôlez l'intégrité de l'emballage et ouvrez-le. Si l'emballage est endommagé, prenez contact sous 3 jours avec la société de transport ainsi qu'avec votre distributeur et fournissez un maximum d'indications et photos des dégâts. Ne mettez pas le paquet à l'envers! Si le paquet doit être transporté, faites attention à ce qu'il soit stable et tenu à l'horizontale.

Traitement des déchets

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

INSTALLATION DE L'APPAREIL

Emplacement de l'appareil

L'appareil doit être placé sur une surface de travail pouvant supporter le poids de l'appareil. La surface de travail doit être plane, sèche, résister à la chaleur et avoir une hauteur adaptée et ce, dans le but d'avoir des conditions de travail optimales.

Veillez à ce que l'alimentation en courant respecte les valeurs indiquées sur la plaque signalétique.

UTILISATION DE LA STATION DE SOUDAGE - FONCTION BRASAGE

1. L'appareil doit se trouver sur une surface stable, le fer à souder doit être installé sur son socle.
2. Alimentez la station au moyen du câble d'alimentation, installez la panne de soudure désirée sur le fer à souder.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction soudage / brasage au moyen de l'interrupteur (8); le fer à souder commence alors à chauffer.
4. Réglage de la température: Ajuster la température désirée grâce au bouton rotatif (6). Le témoin d'activité (11) commence alors à s'illuminer. Lorsque le fer à souder a atteint la température voulie, le témoin d'activité se met à clignoter en de courts intervalles. Si la température du fer à souder descend, le témoin d'activité cesse de s'illuminer.
5. Une fois votre travail terminé, éteignez le fer à souder à l'aide de l'interrupteur (8) et remettez-le dans son support.
6. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

UTILISATION DE LA BUSE À AIR CHAUD - FONCTION DE DESSOUDAGE

1. L'appareil doit se trouver sur une surface stable, la buse à air chaud doit être installée sur son socle.
2. Alimentez la station grâce à son câble d'alimentation puis installez le bec adapté à la buse à air chaud.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction dessoudage à air chaud au moyen de l'interrupteur (7); la buse à air chaud commence alors à chauffer.
4. Réglage de la température: Ajuster la température désirée grâce au bouton rotatif (5). Les témoins de chauffe (9) et d'activité (4) s'allument alors. Lorsque la buse à air chaud a atteint la température voulue, le témoin de chauffe (9) se met à clignoter en de courts intervalles. Si la température du fer à souder descend, le témoin de chauffe (9) cesse de s'illuminer. Le témoin d'activité (4) brille aussi longtemps que la buse à air chaud est allumé.
5. Réglage du débit de l'air: En utilisant le bouton rotatif, vous pourrez régler le débit d'air voulu.
6. Réglage du fonctionnement automatique (AUTO) ou manuel (MANUAL): Grâce au commutateur (13), vous pouvez alterner entre les deux modes. En mode automatique, la buse à air chaud s'éteint dès qu'elle est placée sur son socle.
7. Une fois votre travail terminé, éteignez la buse à air chaud à l'aide de l'interrupteur (7) et remettez-la dans son support.
8. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

FR

FR

REMARQUES GÉNÉRALES

1. Si l'écran affiche „---“, cela signifie que la température de sortie est inférieure à 100 °C et que la fonction dessoudage à l'air chaud est en mode „STAND BY“ (velle). La buse à air chaud doit, dans ce cas, se trouver dans son support.
2. Si l'écran affiche „S-E“, cela signifie que le fer à souder n'est pas raccordé mais il se peut également que le senseur de la station, concernant la fonction dessoudage à air chaud, soit défectueux.
3. Lors de l'allumage de la station, les deux outils de brasage doivent se trouver dans leur support respectif.
4. Il est capital de s'assurer que la sortie d'air de la station, concernant la fonction de dessoudage à l'air chaud, soit propre et qu'aucun bouchon ou autre corps n'obstruent la sortie de la buse.
5. Lors de l'utilisation de buses plus petites, veuillez prendre en considération que le débit d'air correspond à la buse raccordée et que, afin d'éviter d'endommager la fonction de dessoudage à air chaud de la station, veillez à ce que le débit d'air ainsi que la température ne soient ni trop importants, ni en activité trop longtemps.
6. Selon les attentes de l'utilisateur, les différents réglages possibles du flux de l'air peuvent provoquer de légères différences de température effective. La distance minimale entre le bec de la buse à air chaud et la pièce d'ouvrage est de 2mm.
7. Assurez-vous que la pièce, dans laquelle la station est utilisée, soit bien aérée. Cela permet également de garantir une évacuation suffisante de la chaleur.

CONSIGNES DE SÉCURITÉ

1. Les becs et embouts ne doivent pas être installés en les forçant. Pour cela, n'utilisez pas de pince ou de brucelles.
2. Ne remplacez les becs et embouts que lorsque ceux-ci sont complètement refroidis.
3. Il est proscrit de placer l'appareil à côté de gaz facilement inflammables voire autres substances ou composants semblables. L'air sortant de la buse à air chaud et de la station de soudage est très chaud. Il est proscrit de toucher cette partie au même titre que de l'orienter sur votre corps ou visage car cela pourrait provoquer de graves brûlures.
4. Après une longue utilisation de la fonction de dessoudage à air chaud, il se peut que de la poussière s'accumule à sa sortie. Celle-ci doit être régulièrement éliminée afin de ne pas nuire à la perméabilité de l'air.
5. Une température trop élevée du fer à souder est susceptible d'endommager et de nuire aux fonctionnalités de ses embouts.
6. La panne de soudure doit régulièrement être nettoyée au moyen d'une éponge ou avec un agent de brasage afin d'éviter que la panne ne s'oxyde.

CHANGEMENT DE LA RÉSISTANCE DE LA BUSE À AIR CHAUD

1. Structure de la buse à air chaud
2. Élément de serrage
3. Résistance
4. Isolation de la résistance
5. Conduite d'air

6. Bec

7. Avant de changer la résistance, assurez-vous que la buse à air chaud soit totalement refroidie.

8. Retirez les vis de la protection de la buse à air chaud.
9. Desserrez l'élément de serrage (2) et retirez l'habitacle de la buse.
10. Retirez prudemment le ventilateur et les vis, qui relient la protection de la résistance à la conduite d'air.
11. Séparez la résistance de sa protection (faites attention à sa connexion avec la conduite d'air).
12. Extraire la résistance de sa protection sans endommager la conduite d'air.
13. Enrober la nouvelle résistance de MICA et insérez-la dans sa protection à l'endroit où se trouvait l'ancienne.
14. Connectez les fils de la résistance là où ils étaient connectés à l'origine.
15. Remontez ensuite la buse, pièce par pièce et à l'inverse des étapes de démontage.

CHANGEMENT DE LA RÉSISTANCE ET DE LA PANNE DE SOUDURE

1. Écrou de fixation de la panne de soudure
2. Habicacle de la panne
3. Panne de soudure
4. Écrou de fixation avec câble conducteur
5. Ressort
6. Résistance
7. Plaque de câblage
8. Poignée

CHANGEMENT DE LA PANNE ET DE LA RÉSISTANCE Assurez-vous que le fer à souder soit complètement refroidi.

1. Changement de la panne: Retirez l'écrou de fixation qui sécurise la protection de la panne pour pouvoir retirer cette même protection. Remplacez la panne par une nouvelle puis remettez en place la protection ainsi que l'écrou de fixation.
2. Changement de la résistance: Pour commencer, retirez l'écrou qui maintient la protection de la panne et retirez ensuite cette protection. Retirez la monture, qui sécurise la résistance (4), et prélevez la résistance (6) avec précaution tout en échangeant également la plaque de câblage. Faites attention à la manière donc les fils sont connectés.

FR

NETTOYAGE STANDARD

Remarques

• Ne jamais asperger l'appareil. Lors du nettoyage, n'utilisez pas de brosses ou ustensiles capables d'endommager l'appareil.
• Avant de commencer le nettoyage, veuillez déconnecter l'appareil de son alimentation électrique.

EXAMEN RÉGULIER DE L'APPAREIL

Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si cela devait être le cas, l'appareil ne peut plus être utilisé. Si un élément devait être abîmé, contactez le vendeur afin de trouver une solution.

Que faire en cas de problème?

Prenez contact avec votre vendeur et préparez les éléments suivants:

• Vos numéros de série et de facture (que vous trouverez sur la plaque signalétique)
• Une photo de l'élément endommagé (si tel est le cas)
• Plus vos descriptions seront précises, plus votre conseiller sera en mesure de comprendre le problème et de vous aider à le résoudre. Les formulations trop générales comme p. ex. „l'appareil ne chauffe pas” peuvent conduire à des malentendus (l'appareil ne chauffe pas du tout? pas assez?) Les causes des défauts peuvent en effet être différentes selon le problème!
• Indiquez toujours l'état / le fonctionnement ou non des voyants lumineux afin de faciliter le diagnostic: Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider!

ATTENTION: N'ouvrez jamais l'appareil sans l'accord du service client. Cela peut porter atteinte à votre droit à la garantie !

IES

ES

ES

Par la présente, nous confirmons que les appareils présentés dans ce mode d'emploi sont conformes aux normes Ce.
