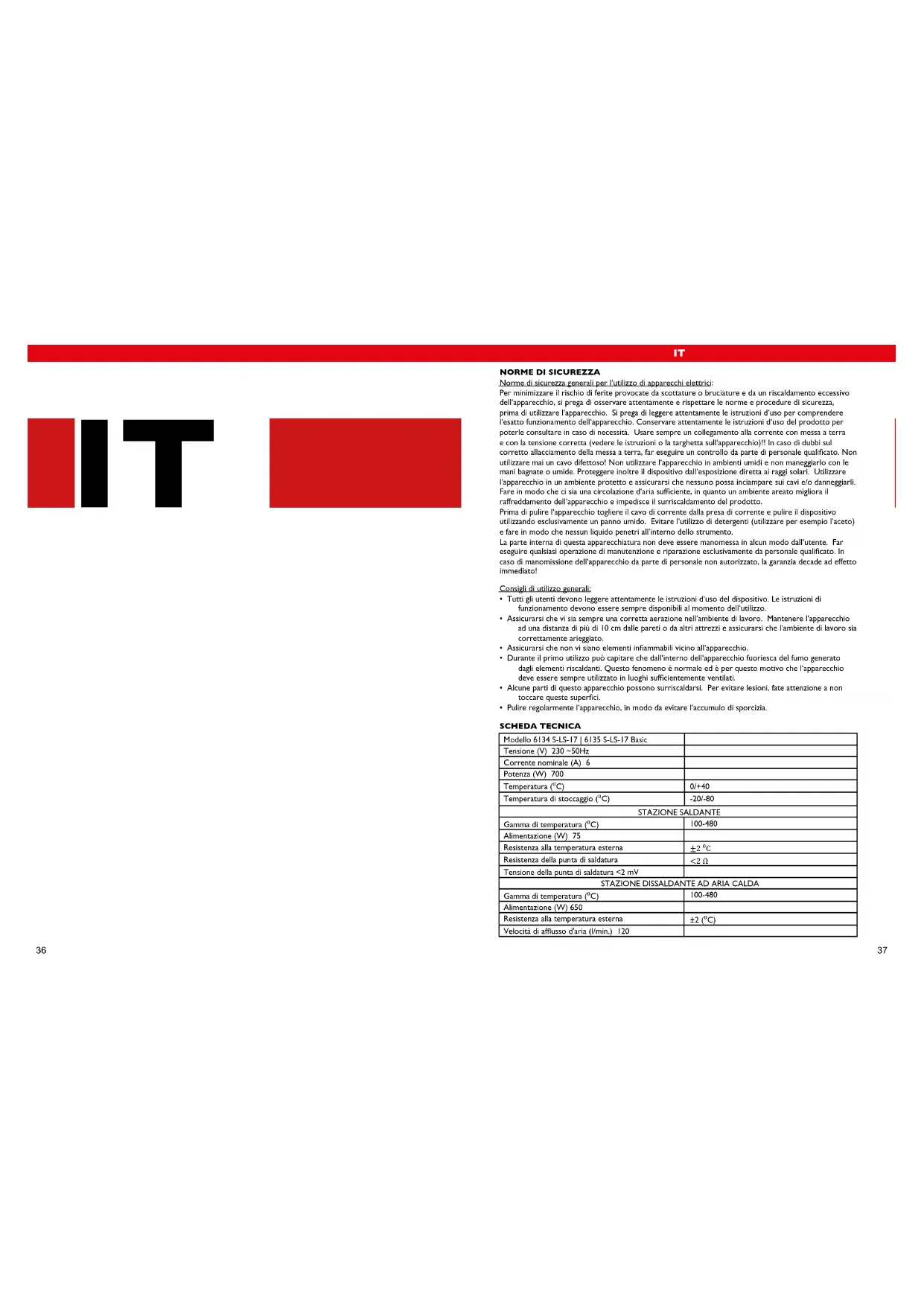

MANUALE UTENTE SLS17 Stamos

Norme di sicurezza generali per l'utilizzo di apparecchi elettrici:

Per minimizzare il rischio di ferite provocate da scottature o bruciature e da un riscaldamento eccessivo dell'apparecchio, si prega di osservare attentamente e rispettare le norme e proceduro di sicurezza, prima di utilizzare l'apparecchio. Si prega di leggere attentamente le istruzioni d'uso per comprendere l'esatto funzionamento dell'apparecchio. Conservare attentamente le istruzioni d'uso del prodotto per poterle consultare in caso di necessità. Usare sempre un collegamento alla corrente con messa a terra e con la tensione corretta (vedere le istruzioni o la targhetta sull'apparecchio)!! In caso di dubbi sul corretto allacciamento della messa a terra, far eseguire un controllo da parte di personale qualificato. Non utilizzare mai un cavo difettoso! Non utilizzare l'apparecchio in ambienti umidi e non maneggiarlo con le mani bagnate o umide. Proteggere inoltre il dispositivo dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio in un ambiente protetto e assicurarsi che nessuno possa inciampare sui cavi e/o danneggiarli. Fare in modo che ci sia una circolazione d'aria sufficiente, in quanto un ambiente areato migliora il raffreddamento dell'apparecchio e impedisce il surriscaldamento del prodotto.

Prima di pulire l'apparecchio togliere il cavo di corrente dalla presa di corrente e pulire il dispositivo utilizzando esclusivamente un panno umido. Evitare l'utilizzo di detergenti (utilizzare per esempio l'aceto) e fare in modo che nessun liquido penetri all'interno dello strumento.

La parte interna di questa apparecchiatura non deve essere manomessa in alcun modo dall'utente. Far eseguire qualsiasi operazione di manutenzione e riparazione esclusivamente da personale qualificato. In caso di manomissione dell'apparecchio da parte di personale non autorizzato, la garanzia decade ad effetto immediato!

Consigli di utilizzo generali:

• Tutti gli utenti devono leggere attentamente le istruzioni d'uso del dispositivo. Le istruzioni di funzionamento devono essere sempre disponibili al momento dell'utilizzo.
• Assicurarsi che vi sia sempre una corretta aerazione nell'ambiente di lavoro. Mantenere l'apparecchio ad una distanza di più di 10 cm dalle pareti o da altri attrezzi e assicurarsi che l'ambiente di lavoro sia correttamente arieggiato.
• Assicurarsi che non vi siano elementi infiammabili vicino all'apparecchio.
• Durante il primo utilizzo può capitare che dall'interno dell'apparecchio fuoriesca del fumo generato dagli elementi riscaldanti. Questo fenomeno è normale ed è per questo motivo che l'apparecchio deve essere sempre utilizzato in luoghi sufficientemente ventilati.
• Alcune parti di questo apparecchio possono surriscaldarsi. Per evitare lesioni, fate attenzione a non toccare queste superfici.
• Pulire regolarmente l'apparecchio, in modo da evitare l'accumulo di sporcizia.

SCHEDA TECNICA

Modello 6134 S-LS-17 | 6135 S-LS-17 Basic
Tensione (V) 230 ~50Hz
Corrente nominale (A) 6
Potenza (W) 700
Temperatura (°C)	0/+40
Temperatura di stoccaggio (°C)	-20/-80
STAZIONE SALDANTE
Gamma di temperatura (°C)	100-480
Alimentazione (W) 75
Resistenza alla temperatura esterna	± 2 °C
Resistenza della punta di saldatura	<2 Ω
Tensione della punta di saldatura <2 mV
STAZIONE DISSALDANTE AD ARIA CALDA
Gamma di temperatura (°C)	100-480
Alimentazione (W) 650
Resistenza alla temperatura esterna	± 2 (°C)
Velocità di afflusso d'aria (l/min.) 120

IT

IT

CAMPO DI APPLICAZIONE

Il dispositivo è stato progettato per:

I. Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CHIP, QFP, PLCC, BGA, SMD e molto altro

1. Restringimento, asciugatura di colori, rimozione di collanti, scioglimento, isolamento termico, saldatura di materie plastiche.

L'utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.

COME FUNZIONA L'APPARECCHIO - CONCETTO BASE

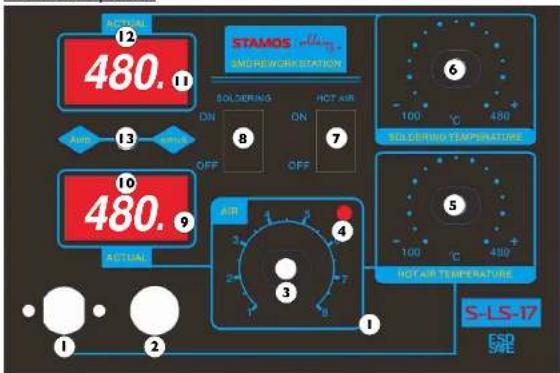

Panoramica del prodotto:

STAMOS SMEWORK STATION 12 480.11 Auto 13 OFF 8 SOLDERING ON HOT AIR ON OFF 6 100 °C 480 TOLDERING TEMPERATURE 10 480.9 AIR 3 2 1 3 4 5 100 °C 490 HOT AIR TEMPERATURE S-LS-17 ESD SWE

I. Conduttura del saldatoio ad aria calda

1. Spina per il collegamento del saldatoio

2. Manopola per regolare il flusso d'aria

3. Dissaldatore ad aria calda - indicatore di operatività

4. Manopola per regolare la temperatura del saldatoio

5. Manopola per regolare la temperatura del saldatoio

6. Interruttore del saidatoio ad aria calda

7. Interruttore saldatoio

8. Saldatore ad aria calda - indicatore di calore

9. Indicatore temperatura del saldatoio ad aria calda

10. Indicatore di calore del saldatoio

11. Indicatore temperatura del saldatoio

12. Interruttore per la modalità operativa del saldatoio ad aria calda - Modalità di funzionamento automatica/manuale

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controlli da effettuare a ricezione merce

Alla ricezione della confezione verificare che il pacco sia intatto prima di aprirlo. Se la confezione risulta danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché Il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare danni il più possibile.

Smaltimento dell'imballaggio

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

MONTAGGIO DEL DISPOSITIVO

Posizionamento del dispositivo

Il dispositivo deve essere posizionato su un piano di lavoro conforme con le dimensioni del dispositivo. Per garantire un utilizzo ottimale dell'apparecchio, il piano di lavoro deve essere perfettamente in piano, risultare asclutto e resistente al calore, nonché posto ad un'altezza adeguata per effettuare il lavoro correttamente.

Assicurarsi che l'alimentazione corrisponda alle specifiche sulla scheda electrica.

USO (SOLO) DELLA STAZIONE SALDANTE

I. L'apparecchio deve essere posto su un piano stabile, il saldatore deve essere montato sul supporto.
2. Collegare il dispositivo alla corrente, montare la punta saldante desiderata sul saldatoio.
3. L'apparecchio si accende premendo l'interruttore principale posto sul retro; il saldatore si accende premendo l'interruttore (11). Il saldatore inizia così a scaldarsi.
4. Impostazione della temperatura: Impostare la temperatura desiderata tramite la manopola (6). La spia di accensione (11) inizia a illuminarsi. Una volta raggiunta la temperatura desiderata del saldatore, l'indicatore inizia a lampeggiare a brevi intervalli. Se la temperatura del saldatore scende, l'indicatore smette di lampeggiare.
5. Una volta finite le operazioni, porre il saldatoio nell'apposito supporto e spegnere il dispositivo tramite l'interruttore (8).
6. Se l'apparecchio non viene utilizzato per un lungo periodo, scollegarlo dalla rete elettrica.

UTILIZZO (SOLO) DELLA STAZIONE SALDANTE

1. L'apparecchio deve essere posto su un piano stabile, il saldatore deve essere montato sul supporto.
2. Collegare il dispositivo alla corrente e montare l'ugello desiderato sul saldatoio ad aria calda.
3. L'apparecchio si accende premendo l'interruttore principale posto sul retro; il saldatore si accende premendo l'interruttore (7). Il saldatore è pronto per essere utilizzato.
4. Impostazione della temperatura: Impostare la temperatura desiderata tramite la manopola (5). L'indicatore di calore (9) e di funzionamento (4) si illuminano. Una volta raggiunta la temperatura desiderata del saldatoio ad aria calda, l'indicatore di calore (9) inizia a lampeggiare a brevi intervalli. Se la temperatura del saldatore scende, l'indicatore di calore (9) smette di lampeggiare. L'indicatore di funzionamento (4) rimane acceso fino a quando il saldatoio ad aria calda rimane acceso.
5. Impostazione del flusso d'aria: Tramite l'utilizzo della manopola è possibile regolare la quantità di afflusso d'aria desiderata-
6. impostazione modalità automatica (AUTO) o manuale (MANUAL). Sopra l'interruttore (13) è possibile cambiare le modalità di funzionamento. Nella modalità di funzionamento automatico il saldatolo si spegne dopo essere stato posto nell'apposito sostegno.
7. Una volta finite le operazioni, porre il dissaldatore nell'apposito supporto e spegnere il dispositivo tramite l'interruttore (7).
8. Se l'apparecchio non viene utilizzato per un lungo periodo, scollegarlo dalla rete elettrica.

IT

IT

NOTE GENERALI

1. Quando il display mostra „----” significa che la temperatura in uscita si trova sotto i 100°C e la stazione dissaldante ad aria calda si trova in modalità „STAND BY”. Il saldatoio ad aria calda si trova sul supporto.
2. Quando il display mostra la scritta „S-E“ vuol dire che il saldatolo non è collegato; è possibile che vi sia un problema nel sensore della stazione dissaldante ad aria calda.
3. All'accensione dell'apparecchio è necessario che entrambi i saldatoi si trovino sui relativi supporti.
4. Occorre assicurarsi che la punta della stazione dissaldante ad aria calda sia pulita e non siano presenti ostacoli o ostruzioni.
5. Durante l'utilizzo di ugelli più piccoli, assicurarsi che il tubo dell'aria corrisponda agli ugelli montati. Inoltre, al fine di evitare il danneggiamento della stazione dissaldante ad aria calda, controllare che non si verifichi un eccessivo afflusso di aria insieme ad una temperatura troppo alta per un periodo di tempo prolungato.
6. A seconda delle osigenze dell'utente, le diverse impostazioni dell'afflusso di aria possono generare lievi differenze di temperatura La distanza minima tra la punta della stazione dissaldante ad aria calda e l'oggetto da lavorare è di 2 mm.
7. Assicurare una buona circolazione di aria nel luoghi in cui l'apparecchio viene utilizzato. Collocare inoltre l'apparecchio in un luogo ben ventilato, in modo da consentire la dissipazione del calore.

NORME DI SICUREZZA

1. Gli ugelli non devono essere installati applicando una forza. Non utilizzare pinze o tenaglie.
2. Prima di sostituire gli ugelli e le estremità, attendere che si siano completamente raffreddati.
3. È proibito collocare l'apparecchio in prossimità di gas, componenti o sostanze facilmente infiammabili. Gli ugelli, i saldatoi e l'aria in uscita dalla stazione dissaldante hanno temperature estremamente elevate. Non toccare o esporre direttamente il corpo e il viso a questi elementi, in quanto sussiste il pericolo di ustioni.
4. Al termine di un uso prolungato della stazione dissaldante ad aria calda è possibile che si depositi della polvere sulla parte terminale. La polvere deve essere regolarmente rimossa, per evitare di compromettere la permeabilici dell'aria.
5. Una temperatura di lavoro troppo elevata del saldatolo può compromettere il funzionamento delle parti terminali.
6. La punta saldante deve essere pulita regolarmente per mezzo di una spugna o flussanti, per evitare l'ossidazione della punta.

SOSTITUZIONE DEGLI ELEMENTI RISCALDANTI DEL DISSALDATORE AD ARIA CALDA

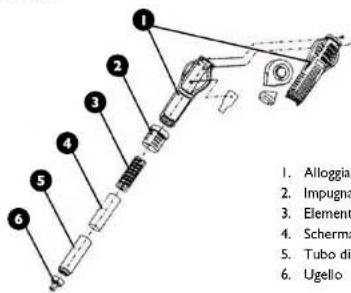

1. Alloggia 2. Impugna 3. Elemento 4. Scherma 5. Tubo di 6. Ugello

1. Prima di sostituire l'elemento riscaldante, attendere che la stazione dissaldante ad aria calda si sia completamente raffreddata.
2. Rimuovere le viti dal coperchio del saldatore.
3. Allentare la maniglia (2) per rimuovere l'involucro del saldatoio.
4. Rimuovere con cautela il ventilatore e svitare con cura le viti che collegano la piastra con i tubi.
5. Separare l'elemento riscaldante dalla piastra (facendo attenzione al collegamento dei tubi).
6. Rimuovere l'elemento riscaldante dall'involucro, facendo attenzione che la linea non venga danneggiata a causa della messa a terra.
7. Avvolgere il nuovo elemento riscaldante con fogli di MICA e spingerlo nell'involucro nella posizione corrispondente.
8. Collegare i fili alla piastra in base alla loro connessione originale.
9. Rimontare il saldatoio in ordine inverso.

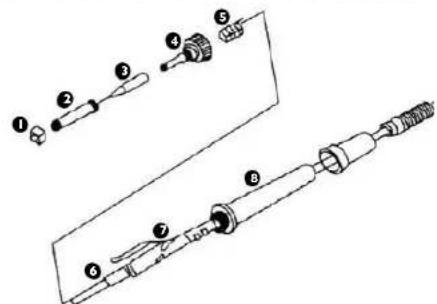

I. Dado per il fissaggio della punta saldante
2. Alloggiamento della punta saldante
3. Punta saldante
4. Dado con cavo per piastra riscaldante
5. Molla
6. Elemento riscaldante
7. Piastra con cavi
8 Impugnatura

Sostituzione della punta di saldatura e dell'elemento riscaldante: Assicurarsi che il saldatoio si sia raffreddato.

1. Sostituzione della punta saldante: Svitare il dado che fissa la protezione della punta saldante e rimuovere la protezione. Sostituire la punta di saldatore con una nuova, posizionare il cappuccio e avvitare il dado.
2. Sostituzione dell'elemento riscaldante: Svitare il dado alla base della punta saldante e rimuovere la struttura della punta saldante. Svitare la struttura dell'elemento riscaldante (4) e rimuovere con cautela l'elemento riscaldante (6), insieme alla piastra e ai cavi. Sostituire l'elemento riscaldante. Sostituzione Prescare particolare attenzione al collegamento dei dati.

IT

PULIZIA STANDARD

Note

• È severamente vietato esporre il dispositivo a getti d'acqua diretti. È vietato l'uso di spazzole o altri utensili che potrebbero danneggiare le superfici dell'apparecchiatura.
• Prima di effettuare operazioni di pulizia, scollegare il dispositivo dalla corrente.

REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento affinché vengano effettuate le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

• Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)
• Se possibile fornire una foto del pezzo difettoso
• Provedete a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Descrizioni del tipo „l'apparecchio non riscalda” possono essere ambigue e significare che l'apparecchio si riscalda troppo poco o che non si riscalda per niente. Queste sono tuttavia cause di due disfunzioni ben diverse dell'apparecchio!
• Comunicare sempre la condizione delle spie per facilitare la diagnosi: Più dettagliate sono le informazioni da voi fornite, maggiore è l'aluto che possiamo fornirvi!

ATTENZIONE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!

DE

Con la presente documentazione si certifica che i dispositivi descritti all'interno del manuale sono conformi alle vigenti norme CE.
