SLS17 - Spawarka Stamos - Bezpłatna instrukcja obsługi

Typ produktu	Stacja lutownicza i rozlutownicza
Marka	Stamos
Model	SLS17
Kategoria	Maszyna do lutowania
Napięcie zasilania	230 V, 50 Hz
Prąd znamionowy	6 A
Całkowita moc	700 W
Temperatura pracy	0 do +40 °C
Temperatura przechowywania	-20 do -80 °C
Stacja lutownicza - Zakres temperatur	100-480 °C
Stacja lutownicza - Moc wyjściowa	75 W
Stacja lutownicza - Stabilność termiczna	± 2 °C
Stacja lutownicza - Rezystancja grotu	< 2 Ω
Stacja lutownicza - Napięcie grotu	< 2 mV
Dysza gorącego powietrza - Zakres temperatur	100-480 °C
Dysza gorącego powietrza - Moc wyjściowa	650 W
Dysza gorącego powietrza - Stabilność termiczna	± 2 °C
Dysza gorącego powietrza - Przepływ powietrza	120 L/min
Główne funkcje	Lutowanie i rozlutowywanie komponentów SMD (SOIC, CHIP, QFP, PLCC, BGA)
Konserwacja i czyszczenie	Odłączyć urządzenie, używać wilgotnej szmatki, nie używać środków czyszczących
Bezpieczeństwo	Używać gniazdka z uziemieniem, nie otwierać urządzenia, unikać wilgoci
Części zamienne i możliwość naprawy	Grot lutowniczy, rezystory, dysze; naprawa przez wykwalifikowanego specjalistę
Gwarancja	Ważna, z wyjątkiem nieautoryzowanego otwarcia lub uszkodzeń spowodowanych niewłaściwym użytkowaniem
Zgodność	CE

Często zadawane pytania - SLS17 Stamos

Jak ustawić temperaturę lutownicy?

Użyj pokrętła (6) na stacji, aby ustawić żądaną temperaturę. Wskaźnik nagrzewania (11) świeci się podczas wzrostu temperatury i miga po osiągnięciu temperatury.

Co oznacza wyświetlacz '---' na ekranie?

Wyświetlacz '---' oznacza, że temperatura wyjściowa dyszy gorącego powietrza jest niższa niż 100 °C i funkcja jest w trybie STAND BY (czuwania). Dysza powinna znajdować się w uchwycie.

Co zrobić, jeśli ekran wyświetla 'S-E'?

Błąd 'S-E' może oznaczać, że lutownica nie jest podłączona lub czujnik stacji do funkcji rozlutowywania jest uszkodzony. Sprawdź połączenia.

Jak wymienić rezystor lutownicy?

Upewnij się, że lutownica jest całkowicie ostudzona. Zdejmij osłonę grotu, a następnie oprawkę rezystora. Ostrożnie wyjmij rezystor (6) i płytkę okablowania, a następnie wymień je, zachowując oryginalne okablowanie.

Jak wymienić grot lutowniczy?

Po ostygnięciu odkręć nakrętkę mocującą i zdejmij osłonę grotu. Wymień grot na nowy, a następnie zamontuj osłonę i nakrętkę.

Jak wyczyścić stację lutowniczą?

Zawsze odłączaj urządzenie. Użyj wilgotnej szmatki do czyszczenia zewnętrznych powierzchni. Nie używaj środków czyszczących i unikaj dostania się płynów do wnętrza.

Jakie są podstawowe zasady bezpieczeństwa?

Używaj gniazdka z uziemieniem o odpowiednim napięciu. Nie pracuj w wilgotnym otoczeniu. Nie dotykaj gorących części. Zapewnij dobrą wentylację pomieszczenia. Przed czyszczeniem odłącz urządzenie.

Jak używać dyszy gorącego powietrza w trybie automatycznym?

Ustaw przełącznik (13) na AUTO. Wskaźnik aktywności (4) zaświeci się. Gdy odłożysz dyszę na uchwyt, wyłączy się automatycznie.

Jakie typy komponentów można rozlutować za pomocą tego urządzenia?

Urządzenie jest przeznaczone do lutowania i rozlutowywania komponentów elektronicznych takich jak SOIC, CHIP, QFP, PLCC, BGA, SMD oraz do innych zastosowań, takich jak termokurczenie czy suszenie.

Co zrobić w przypadku problemów ze stacją?

Skontaktuj się ze sprzedawcą, podając numer seryjny i numer faktury, zdjęcie uszkodzonego elementu oraz dokładny opis problemu (np. wskazanie diod). Nigdy nie otwieraj urządzenia bez zgody.

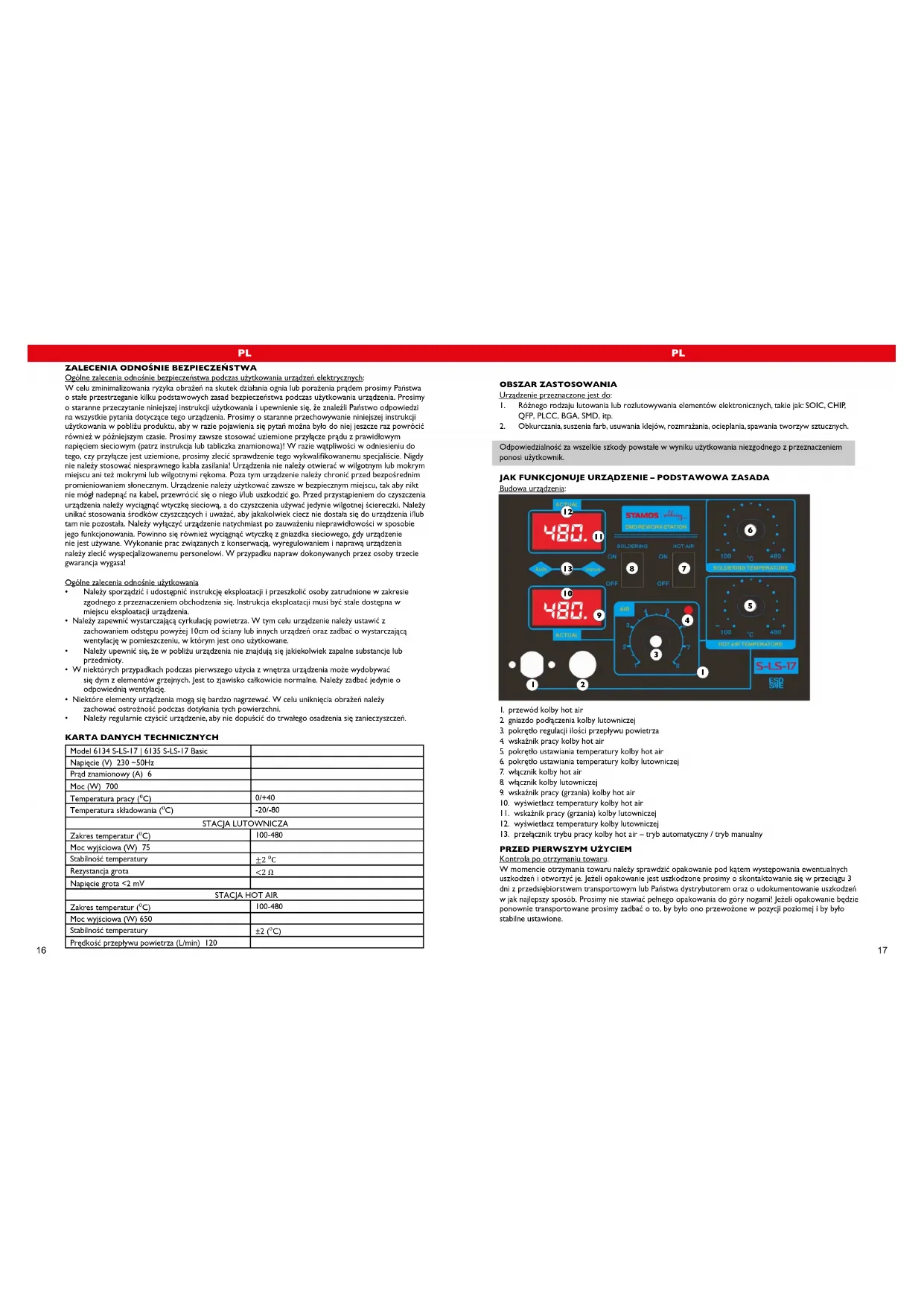

INSTRUKCJA OBSŁUGI SLS17 Stamos

Ogólne zalecenia odnośnie bezpieczeństwa podczas użytkowania urządzeń elektrycznych:

W celu zminitializowania ryzyka obrażeń na skutek działania ogólna lub porażenia prądem prosimy Państwa o stałe przestrzeganie kilku podstawowych zasad bezpieczeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie niniejszej instrukcji użytkowania i upewnienie się, że znaleźć Państwo odpowiedzi na wszystkie pytania dotyczące tego urządzenia. Prosimy o staranne przechowywanie niniejszej instrukcji użytkowania w pobliżu produktu, aby w razie pojawienia się pytań można było do nich jeszcze raz powrócić również w późniejszym czasie. Prosimy zawsze stosować uziemione przyłącze prądu z prawidłowym napięciem sieciowym (patrz instrukcja lub tabliczka znamionowa)? W razie wątplifiwczy w odniesieniu do tego, czy przyłącze jest uziemione, prosimy zlecić sprawdzenie tego wykwalifikowanemu specjalisiće. Nigdy nie należy stosować niesprawnego lubła zasilania! Urządzenia nie należy otwierać w wilgotnym lub mokrym miejscu ani też mokrymi lub wilgotnymi rękoma. Poza tym urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym. Urządzenie należy użytkować zawsze w bezpiecznym miejscu, tak aby nikt nie mógł nadepną na kabel, przewrócić się o niego il/łub uszkodzić go. Przed przystapieniem do czyszczenia urządzenia należy wyciągnąty wyt Greenlandę sieciową, a do czyszczenia używać jedynie wilgotnej ściekczki. Należy unikać stosowania środków czyszczących i uważać, aby jakakolwiek cieczne nie dostala się do urządzenia il/łub tam nie pozostała. Należy wyłączyt urządzenie natychmiast po zauwazeniu nieprawidłowości w sposobie jego funkcjonowania. Powinno się również wyciągnąty wycziȩć z gniażdka sleciowego, gdy urządzenie nie jest używane. Wykonanie prac związanych z konserwacja, wyregulowaniem i naprawą urządzenia należy zlecić wyspecializowanemu personelowi. W przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasal!

Ogólne zalecenia odnośnie użytkowania

• Należy sporządzić i udostępnić instrukcję eksploatacji i przeszkolić osoby zatrudnione w zakresie zgodnego z przeznaczeniem obchodzenia się. Instrukcja eksploatacji musi być stale dostępna w miejscu eksploatacji urządzenia.
• Należy zapewnić wystarczającą cyrkulację powietrza. W tym celu urządzenie należy ustawić z zachowaniem odstępu powyżej 10cm od ściany lub innych urządzeń oraz zadbać o wystarczającą wentylację w pomieszczeniu, w którym jest ono użytkowane.
• Należy upewnić się, że w pobliżu urządzenia nie znajdują się jakiekolwiek zapalne substancje lub przedmiłoty.
• W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie normalne. Należy zadbać jedynie o odpowiednią wentylację.
• Niektóre elemency urządzenia mogą się bardzo nagrzewać. W celu uniknięcia obrażeń należy zachować ostrożność podczas dotykania tych powierzchni.
  • Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

Model 6134 S-LS-17 | 6135 S-LS-17 Basic
Napięcie (V) 230 -50Hz
Prąd znamionowy (A) 6
Moc (W) 700
Temperatura pracy (°C)	0/+40
Temperatura składowania (°C)	-20/-80
STACJA LUTOWNICZA
Zakres temperatur (°C)	100-480
Moc wyjściowa (W) 75
Stabilność temperatury	± 2 °C
Rezystancja grota	<2 Ω
Napięcie grota <2 mV
STACJA HOT AIR
Zakres temperatur (°C)	100-480
Moc wyjściowa (W) 650
Stabilność temperatury	± 2 (°C)
Prędkość przepływu powietrza (L/min) 120

OBSZAR ZASTOSOWANIA

Urządzenie przeznaczone jest do:

1. Różnego rodzaju lutowania lub rozlutowywania elementów elektronicznych, takie jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, itp.

2. Obkurczania, suszenia farb, usuwania klejów, rozmrażania, ocieplania, spawania tworzyw sztucznych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

JAK FUNKCJONUJE URZĄDZENIE - PODSTAWOWA ZASADA

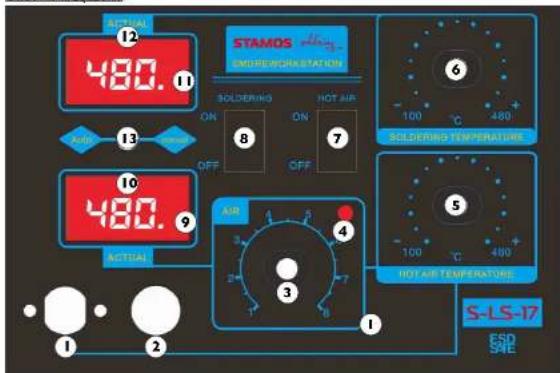

Budowa urządzenia:

1. przewód kolby hot air
2. gniazdo podłączenia kolby lutowniczej
3. pokrętło regulacji ilości przepływu powietrza
4. wskaźnik pracy kolby hot air
5. pokrętło ustawiania temperatury kolby hot air
6. pokrętło ustawiania temperatury kolby lutowniczej
7. włącznik kolby hot air
8. włącznik kolby lutowniczej
9. wskaźnik pracy (grzania) kolby hot air
10. wyświetlacz temperatury kolby hot air
    II. wskaźnik pracy (grzania) kolby lutowniczej
11. wyświetlacz temperatury kolby lutowniczej
12. przełącznik trybu pracy kolby hot air – tryb automatyczny / tryb manualny

PRZED PIERWSZYM UŻYCIEM

Kontrola po otrzymaniu cowaru

W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie stawiać pełnego opakowania do góry nogamil! Jeżeli opakowanie będzie ponownie transportowane prosimy zadało o to, by było ono przewożone w pozycji poziomej i by było stabilne ustawione.

PL

PL

Utylizacja opakowania

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

MONTAŻ URZĄDZENIA

Umiejscowienie urządzenia

Urządzenie powinno się ustawić na powierzchni roboczej, która pod względem wymiarów będzie co najmniej odpowiadała wymiarom urządzenia. W celu umożliwiaenia optymalnej pracy urządzenia powierzchnia robocza powinna być prosta, sucha, mieć odpowiednią wysokość i być odporna na działanie clepła. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

OBSŁUGA TYLKO STACJI LUTOWNICZEJ

1. Urządzenie należy umieścić na stabilnym podłożu, kolbę lutowniczą należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainscalować odpowiednią końcówkę lutowniczą w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę lutowniczą włącznikiem (8), kolba zacznie się nagrzewać.
4. Ustawienie temperatury: pokrętem (6) ustawić żądaną temperaturę, Wskaźnik grzania (11) będzie się świeść. Gdy kolba osiągnie żądaną temperaturę wskaznik (11) będzie szybko migał. W momencie gdy temperatura kolby zacznie się obniżać, wskaznik (11) wyłączy się.
5. Po skończonej pracy, kolbę lutowniczą należy umieścić w uchwycie i wyłączyć ją wyłącznikiem (8).
6. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

OBSŁUGA TYLKO STACJI HOT AIR

I. Urządzenie należy umieścić na stabilnym podłożu, kolbę hot air należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią dyszę w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę hot air włącznikiem (7), kolba jest gotowa do pracy.

1. Ustawienie temperatury: pokrętem (5) ustawić żądaną temperaturę. Wskaźnik grzania (9) oraz wskaźnik pracy (4) będą się świecić. Gdy kolba osiągnię żądaną temperaturę wskaźnik (9) będzie szybko migał. W momencie gdy temperatura kolby zacznie się obniżać, wskaźnik (9) wyłączy się. Wskaźnik pracy (4) będzie się świecił tak długo jak długo kolba hot air będzie włączona.

2. Ustawienie przepływu powietrza: ustawić żądany przepływ pokrętem regulacji ilości przepływu powietrza (3) w trakcie pracy.

3. Ustawienie trybu automatycznego (AUTO) lub manualnego (MANUAL): ustawić przełącznik (13) w odpowiedniej pozycji trybu pracy. W trybie manualnym kolba pracuje non stop. W trybie automatycznym kolba wyłącza się gdy zostanie umieszczona w uchwycie.

4. Po skończonej pracy, kolbę HOT AIR należy umieścić w uchwycie i wyłączyć ją wyłącznikiem (7).

5. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

UWAGI OGÓLNE

1. W przypadku gdy wyświetlacz pokazuje „---” oznacza to że temperatura wyjściowa wynosi poniżej 100 °C, stacja hot air jest w trybie czuwania („STAND BY”) a kolba hot air jest umieszczona w uchwycie.
2. W przypadku gdy wyświetlacz pokazuje „S-E” oznacza to, że kolba lutownicza jest odłączona; w kolbie hot air występuje problem z czujnikiem.
3. W momencie włączania urządzenia obie kolby muszą znajdować się w odpowiednich uchwytach.
4. Należy upewnić się, że wylot kolby hot air jest czysty i nie zawiera żadnych blokad ani przeszkód.
5. Podczas korzystania z małych dysz należy pamiętać o tym aby przepływ powietrza był dostosowany do zamontowanej dyszy oraz aby uniknąć uszkodzenia kolby hot air nie należy utrzymywać wysokiego przepływu powietrza wraz z wysoką temperaturą przez zbyt długi okres czasu.
6. W zależności od wymagań użytkownika, różne ustawienia przepływu powietrza mogą powodować nieznaczne różnice w temperaturze. Minimalna odległość między wylotem kolby hot air a przedmiotem wynosi 2 mm.
7. Należy zapewnić dobra wentylację pomieszczenia w którym urządzenie jest użytkowane. Ponadto urządzenie powinno być umieszczone w miejscu zapewniającym dobry przepływ powietrza celem odprowadzenia ciepła.

UWAGI ODNOŚNIE BEZPIECZEŃSTWA

1. Dysze należy instalować bez użycia przasadnej siły, nie należy używać do tego celu obcegów czy szczypiec. Nie należy zbyt mocno przykręćar śrub mocujących dyszę.
2. Dysze i końcówki można wymieniac gdy kolby są całkowicie zimne.
3. Zabrania się używania urządzenia w pobliżu elementów, gazów łatwopalnych lub innych tego typu obiektów. Dysze oraz końcówki kolb jak również powietrze wydobywające się z kolby hot air mają bardzo wysoką temperację, zabrania się dotykania tych elementów, jak również kierowania strumienia gorącego powietrza bezpośredni ona ciało lub twarz. Grozi to poparzeniem.
4. Po długim użytkowaniu kolby hot air, wylot kolby może pokryć się kurzem. Wylot należy czyścić regularnie aby przepływ powietrza nie był zakłócony.
5. Zbyt wysoka temperatura pracy kolby lutowniczej może zredukować funkcjonalność końcówki lutowniczej.
6. Końcówka lutownicza musi być czyszczona regularnie przy pomocy gąbki i topnika aby zapobiec utlenianiu się końcowki.

WYMIANA ELEMENTU GRZEWCZEGO KOLBY HOT AIR

1. obudowa kolby hot air
2. element uchwytu
3. grzałka
4. osłona grzałki
5. rurka wylotowa
6. dysza

PL

PL

1. Przed wymianą elementu grzewczego należy się upewnić, że kolba hot air jest całkowicie zimna.
2. Odkręcić śrubki mocujące obudowę kolby.
3. Odkręcić element uchwytu (2) i zdjąć obudowę kolby.
4. Delikatnie zdjąć wentylator i odkręcić śrubki mocujące płytkę z przewodami.
5. Odłączyć grzałkę od płytki (zwrócić uwagę na podłączenie przewodów).
6. Usunąć grzałkę z obudowy, zwrócić uwagę na to by nie uszkodzić metalowego przewodu uziemiającego.
7. Nową grzałkę owinąć papierem milka i wsunąć w obudowę w odpowiednie miejsce.
8. Podłączyć przewody do płytki zgodnie z ich pierwotnym podłączeniem.
9. Złożyć kolbę w odwrotnej kolejności.

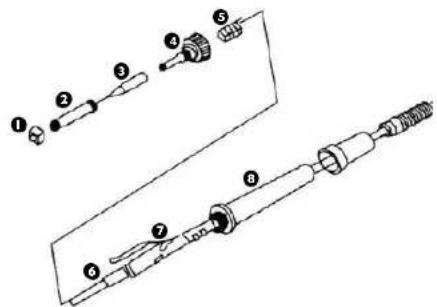

WYMIANA ELEMENTU GRZEWCEGO ORAZ KOŃCÓWKI KOLBY LUTOWNICZEJ

1. nakrętka mocująca obudowę końcówki lutowniczej
   2 obudowa końcówki lutowniczej
2. końcówka lutownicza
3. nakrętka mocująca grzałkę wraz z płytką z przewodami
4. sprężyna
5. grzałka
6. płytka z przewodami
7. uchwyt

Przed wymianą końcówki lutowniczej oraz elementu grzewczego należy się upewnić, że kolba lutownicza jest całkowicle zimna.

1. WYMIANA KOŃCÓWKI LUTOWNICZEJ: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Wymienić końówkę na nową, założyć obudowę i skręcić nakrętką.
2. WYMIANA GRZALKI: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Odkręcić nakrętkę mocującą grzałkę (4) i delikatnie wysunąć grzałkę (6) wraz z płytką z przewodami (7). Wymienić całość pamiętając o sposobie podłączenia przewodów.

STANDARDOWE CZYSZCZENIE

Uwagi ogólne

• Nigdy nie należy spryskiwać urządzenia. Do czyszczenia nie należy używać jakichkolwiek szczotek czy przyborów, które mogłyby uszkodzić powierzchnię urządzenia.
• Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania energią.

REGULARNA KONTROLA URZADZENIA

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy. Co należy zrobić w przypadku pojawienia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować następujące dane

- Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).

• Ewentualnie zdjęcie niesprawnej części.

- Pracownik serwisu jest w stanie leplej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak preczyżiny, jak jest to tylko możliwe. Sformułowania, takie jak np. „urządzenie nie grzeje” mogą być dwuznaczne i oznaczają zarówno, że urządzenie grzeje za słabo lub w ogółe nie grzejcje. Są to jednak dwle różne przyczyny usterek!

Im bardziej szczegółowe są dane, tym szybciej można Państwu pomoc!

UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji!
