BEDIENUNGSANLEITUNG SLS17 Stamos

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nahe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geordeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild!) Falls Sie Zweifel haben, ob der Anschluss geordet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defectes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schutzen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie di Kühlung des Gerätes verbessern und gleichzeitig Wärmestaus vermeiden.

Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermelden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.

Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

Allgemeine Hinweise bei der Benutzung von unseren Geräten:

• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, dass sich kein Schmutz auf Dauer festsetzen kann.

Modell 6134 S-LS-17 | 6135 S-LS-17 Basic
Spannung (V) 230 ~50Hz
Nennstrom (A) 6
Leistung (W) 700
Temperatur-Bereich (°C)	0/+40
Lagerungstemperatur (°C)	-20/-80
LOTSTATION
Temperaturbereich (°C)	100-480
Ausgangsleistung (W) 75
Temperaturbeständigkeit	± 2 °C
Widerstand der Lötspitze	<2 Ω
Spannung der Lötspitze <2 mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (°C)	100-480
Ausgangsleistung (W) 650
Temperaturbeständigkeit	± 2 (°C)
Geschwindigkeit der Luftströmung (L/min) 120

STAMOS | soldering

DE DE

VERWENDUNGSBEREICH

Das Gerät ist vorgesehen für:

1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD uvm.

2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweißen.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

WIE FUNKTIONIERT DAS GERÄT - DAS GRUNDPRINZIP

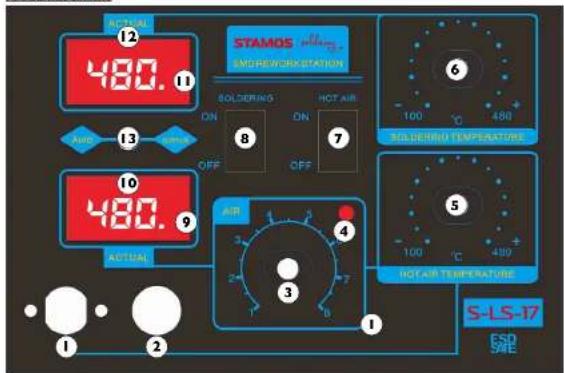

Produktübersicht:

STAMOS ENGINEWORK STATION 480.11 SOLDERING ON HOT AIR OFF 6 100 °C 480° SOLDERING TEMPERATURE 5 100 °C 490° HOT AIR TEMPERATURE 480.10 ACTUAL AIR 3 2 1 S-LS-17 ESD SHE

I. Heißluft-Entlöterleitung
2 Stecker zum Anschluss des Löckolbens
3. Drehknopf zur Regelung vom Luftdurchfluss
4. Heißluft-Entlöter - Betriebsanzeige
5. Drehschalter zur Einstellung der Temperatur des Heißluft-Entlöters
6. Drehschalter zur Einstellung der Temperatur des Lötkolbens
7. Heißluft-Entlöter Ein-/Ausschalter
8. Lötkolben Ein-/Ausschalter
9. Heißluft-Entlöter – Wärmeanzeige
10. Temperaturanzeige des Heißluft-Entlöters
II. Wärmeanzeige des Lötkolbens
12. Temperaturanzeige des Lötkolbens
13. Umschalter für den Betriebsmodus des Heißluftkolbens—automatischer/manueller Betriebsmodus

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpaktung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportgesellschaft und Ihrem Vertriebspartner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum aufl. Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht. Die Arbeitsfläche sollte gerade, trocken und hitzebeständig sein sowie eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG (NUR) DER LÖTSTATION

1. Das Gerät ist auf stabilen Boden aufzustellen, der Lötkolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Lötspitze auf dem Lötkolben.
3. Das Gerät ist unter Anwendung des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Lötkolben wird unter Anwendung des Schalters (8) eingeschaltet, der Lötkolben beginnt sich zu erhitzen.
4. Einsellung der Temperatur: Mit dem Drehschalter (6) ist die gewünschte Temperatur einzusellen. Die Betriebsanzeige (11) beginnt zu leuchten. Erreicht der Lötkolben die gewünschte Temperatur, leuchtet/blinkt die Betriebsanzeige in kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens dort die Betriebsanzeige auf zu leuchten.
5. Nach dem Ende der Arbeit ist der Lötkolben in der Halterung zu befestigen und unter Anwendung des Schalters (8) auszuschalten.
6. Sollte das Gerät lange Zeit nicht verwendet werden, trennen Sie das Gerät von der Stromversorgung.

BEDIENGUNG (NUR) DER HEISSLUFT ENTLÖTSTATION

1. Das Gerät ist auf einem stabilen Boden aufzustellen, der Heißluft-Endlöter ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers und montieren Sie die gewünschte Düse auf dem Heißluft-Entlöter.
3. Das Gerät ist mittels des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Heißluft-Entlöter wird unter Anwendung des Schalters (7) eingeschaltet, jetzt ist der Kolben betriebsbereit.
4. Einstellung der Temperatur: Mit dem Drehschalter (5) ist die gewünschte Temperatur einzustellen. Wärme- (9) und Betriebsanzeige (4) leuchten. Erreicht der Heißluft-Entlöter die gewünschte Temperatur, leuchtet/blinkt die Wärmeanzeige (9) in kurzen Intervallen auf. Senkt sich die Temperatur des Löckolbens hört die Wärmeanzeige (9) auf zu leuchten. Betriebsanzeige (4) leuchtet so lange bis der Heißluftkolben eingeschaltet ist.
5. Einstellung vom Luftdurchfluss: Unter Anwendung des Drehknopfes stellen Sie die gewünschte Luftdurchflussmenge ein.
6. Einstellung vom automatischen Betrieb (AUTO) oder Handbetrieb (MANUAL): Über den Schalter (13) können Sie zwischen den beiden Modi umschalten. Im automatischen Betrieb wird der Kolben, nach der Ablage in die Halterung, ausgeschaltet.
7. Nach dem Ende der Arbeit ist der Heißluft-Entlöter in der Halterung zu befestigen und unter Anwendung des Schalters (7) auszuschalten.
8. Sollte das Gerät lange Zeit nicht verwendet werden, trennen Sie das Gerät von der Stromversorgung.

DE

DE

ALLGEMEINE ANMERKUNGEN

1. Wenn das Display „---“ anzeigt bedeutet dies, dass die Ausgangstemperatur unter 100 °C liegt und die Heißluft-Entlötstation sich im Modus „STAND BY“ befindet. Der Heißluft-Entlöter befindet sich in der Halterung.
2. Wenn das Display „S-E“ anzelgt, bedeutet dies, dass der Lötkolben nicht angeschlossen ist; es kann sein, dass bei der Heißluft-Entlötstation ein Problem mit dem Sensor vorliegt.
3. Beim Einschalten des Gerates müssen sich beide Kolben in den jeweiligen Halterungen befinden.
4. Man muss sicher gehen, dass die Spitze der Heißluft-Entlotstation sauber ist und keine Hindernisse oder Blockaden aufweist.
5. Während der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufuhr der montierten Düse entspricht, sowie, um zu vermeiden, dass der Heißluft-Entlötstation beschädigt wird, dass keine zu hohe Luftzufuhr zusammen mit zu hoher Temperatur über einen zu langen Zeitraum stattfindet.
6. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des Luftdurchlaufs geringfügige Temperaturunterschiede hervorrufen. Der minimale Abstand zwischen der Spitze der Heißluft-Entlotstation und dem zu bearbeitenden Gegenstand beträgt 2 mm.
7. Bitte eine gute Luftzufuhr in den Räumen sichern, in welchen das Gerät verwendet wird. Darüber hinaus sollte dieses an einem gut belüfteten Ort untergebracht werden, damit die Abfuhr von Wärme gewährleistet wird.

SICHERHEITSHINWEISE

1. Die Düsen dürfen nicht unter Kraftanwendung installiert werden. Hierzu keine Zangen oder Pinzetten benutzen.
2. Die Düsen und die Endstücke erst auswechseln, wenn sie vollkommen erkaltet sind.
3. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase, Bestandteile oder vergleichbarer Substanzen einzusetzen. Die Düsen, die Kolben und auch die der Heißluft-Entlöcsation enströmende Luft hat eine sehr hohe Temperatur. Berühren, genauso wie das direkte Ausrichten auf den Körper und das Gesicht, sind untersagt, da Verbrennungen entstehen können.
4. Nach längerem Einsatz der Heißluft-Entlötstation kann sich am Endstück Staub ansetzen. Dieser ist regelmäßig zu entfernen, dass die Luftdurchlässigkeit nicht beeinträchtigt wird.
5. Eine zu hohe Arbeitstemperatur des Lötkolbens kann die Funktionsfähigkeit der Endstücke beeinträchtigen.
6. Die Löspitze muss regelmäßig mithilfe eines Schwammes oder mit Flussmitteln gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

AUSTAUSCH DER HEIZELEMENTE DER HEISSLUFT-ENTLÖTSTATION

1. Gehäuse der Heißluft-Entlötstation
2. Griffelement
3. Heizelement
4. Abschirmung des Heizelements
5. Ablassröhre

6. Düse

7. Vor dem Auswechseln des Heizelementes muss überprüft werden, dass die Heißluft-Entlötstation vollkommen abgekühlt ist.

8. Die Schrauben von der Abdeckung des Kolbens entfernen.
9. Den Griff (2) losen die Umfassung des Lotkolbens abnehmen.
10. Den Ventilator vorsichtig herausnehmen und die Schrauben, welche die Platte mit den Leitungen verbindet, vorsichtig herausdrehen.
11. Heizelement von der Plate trennen (hierbei auf die Verbindung der Leitungen achten).
12. Heizelement aus der Umfassung herausnehmen, dabei darauf achten, dass die Leitung für die Erdung nicht beschädigt wird.
13. Das neue Heizelement mit MICA umwickeln und in die Umfassung an die entsprechende Stelle zurückschieben.
14. Schließen Sie die Drähte an die Platte entsprechend ihrer ursprünglichen Verbindung an.
15. Den Lötkolben in der umgekehrten Reihenfolge wieder zusammensetzen.

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

I. Mutter zur Festigung der Lötspitze
2 Gehäuse der Lötspitze
3. Lötspitze
4. Mutter mit Heizplattenkabel
5. Feder
6. Heizelement
7. Platte mit Drähten
8. Handgriff

Austausch der Lötspitze und des Heizelementes: Stellen Sie sicher, dass der

Lötkolben völlig erkaltet ist.

1. Austausch der Lötspitze: Entfernen Sie die Mutter, die die Abdeckung der Lötspitze sichert und entfernen Sie die Abdeckung. Ersetzen Sie die Lötspitze durch eine Neue, Abdeckung aufsetzen und Mutter festdrehen.
2. Austausch des Heizelementes: Die Mutter, welche die Fassung der Lötspitze sichert, abschrauben und die Fassung der Lötspitze herausnehmen. Die Fassung, die das Heizelement (4) sichert, abschrauben und das Heizelement (6) vorsichtig herausschieben, zusammen mit der Platte mit den Drähten. Austauschen. Dabei auf die Verbindung der Drähte achten.

DE

STANDARDREINIGUNG

Allgemeine Anmerkungen

• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung.

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an Ihren Verkäufer, um Nachbesserungen vorzunehmen.

Was tun im Problem fall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

- Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)

• Ggf. ein Foto des defekten Teils
- Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heizt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
- Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren

Gewährleistungsanspruch beeinträchtigen!

IEN

EN

EN

CAUTION

KARTA DANYCH TECHNICZNYCH

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte Ce-konform sind.

EN

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
