MODE D'EMPLOI Ovation E160WW Chauvet

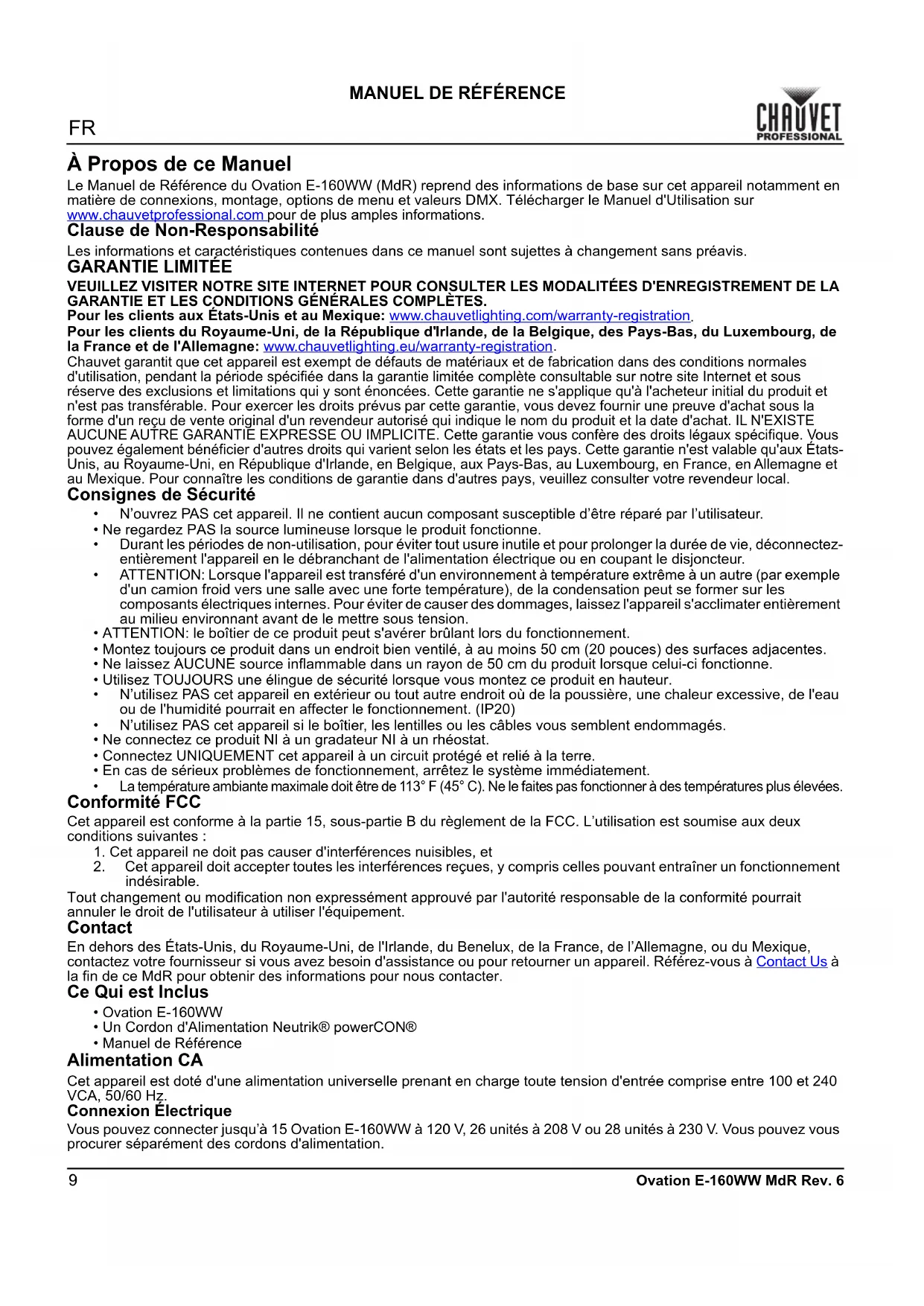

Ovation E-160WW MdR Rev. 6 À Propos de ce Manuel Le Manuel de Référence du Ovation E-160WW (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité

• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.

• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle avec une forte température), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.

• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.

• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

• Utilisez TOUJOURS une élingue de sécurité lorsque vous montez ce produit en hauteur.

• N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)

• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

• Ne connectez ce produit NI à un gradateur NI à un rhéostat.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées. Conformité FCC Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement

indésirable. Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Ce Qui est Inclus Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 15 Ovation E-160WW à 120 V, 26 unités à 208 V ou 28 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

• Manuel de RéférenceFR

Prise CA Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.

2. Ã l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.

3. Retirez le fusible obsolète te et remplacez-le par un fusible en bon état de même type et ampérage.

4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX Le Ovation E-160WW fonctionnera avec une console DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com. Connexion DMX Le Ovation E-160WW utilise une connexion de données DMX standard pour ses personnalités DMX. Consultez le Manuel d’Utilisation pour connecter et configurer le système DMX. RDM (Gestion des périphériques à distance) Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation E-160WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails. Installation Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps

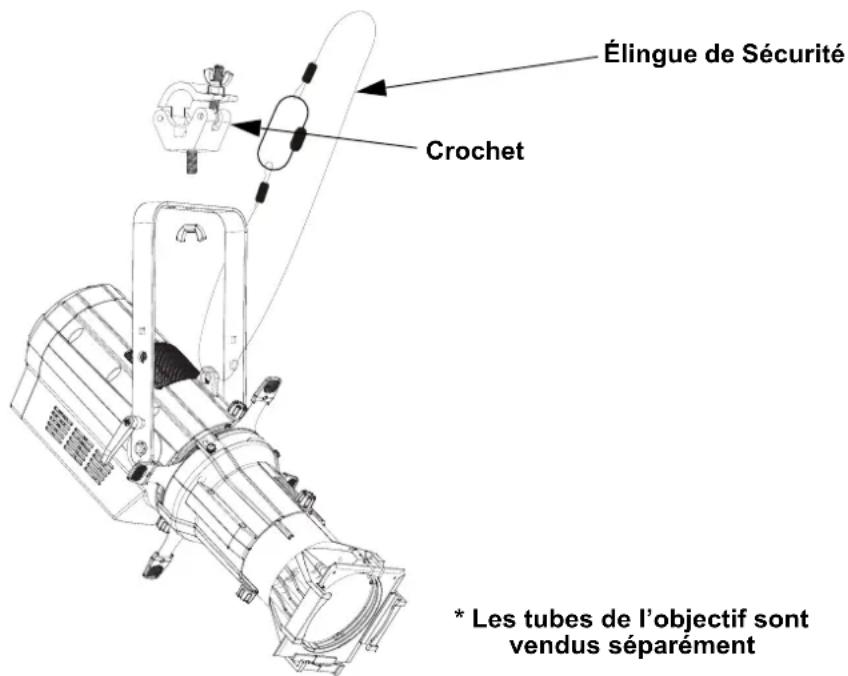

Schéma de Montage de l'Appareil Tubes de Lentilles Les tubes de lentilles suivantes sont disponibles à l'achat:

• 19°, 26°, 36°, et 50° Gélatine (accessoires 6,25 pouces/159 mm)

• 14°, 15°–30° et 25°–50° Zoom Gélatine (accessoires 7, 5 pouces/191 mm) Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Crochet Montage en Hauteur Élingue de Sécurité

• Les tubes de l’objectif sont vendus séparément11

Ovation E-160WW MdR Rev. 6 Description du Tableau de Commandes Plan du Menu Bouton Fonction <MENU> Permet la sortie du menu ou de la fonction en cours <ENTER> Permet l’affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée <UP> Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques <DOWN> Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques Niveau Principal Niveaux de Programmation Description DMX Address 001–512 Sélectionne l’adresse DMX de départ DMX Channel 1 Ch 1- canaux: gradateur 2 Ch 2- canaux: 16-bit gradateur, 3 Ch 3- canaux: 16-bit gradateur, stroboscope 6 Ch

6- canaux: 16-bit gradateur, stroboscope, programmes

automatiques, vitesse auto, vitesse gradateur Static Dimmer 0–255 Contrôle de l'intensité Strobe Contrôle de la vitesse du stroboscope Auto Show Auto 1 1–100 Sélectionne les programmes automatiques et vitesse auto Auto 2 Auto 3 Auto 4 Master/Slave Mode Master Reçiot les signaux DMX du contrôleur DMX Slave Reçoit les signaux DMX du maître Dimmer Curve Linear Définir la courbe de gradation Square I Square SCurve Dimmer Mode Off Courbes de gradation rapide (Dimmer1) à lent (Dimmer3) ou pas de gradateur (Off) Dimmer 1–3 LED Frequency 600Hz Permet de sélectionner la fréquence de sortie MLI, 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Fan Mode Auto Réglez le ventilateur en mode automatique On Réglez le mode de ventilateur toujours Off Règle le ventilateur sur toujours Silent Règle le ventilateur sur silencieux Back Light 10S Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité 30S Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité 2Min Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité Always On Affichage rétro-éclairage toujours active Information Fixture Hours _ _ _ _H Affiche le nombre total des heures du produit Version V_._ Affiche la version du logiciel installée. UID _ _ _ _ _ _ _ _ _ _ _ _ Affiche UID actuel #FR

Valeurs DMX 6 Ch 3 Ch 2 Ch 1 Ch Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Gradateur Fin 000 255 0–100% 3 Stroboscope

255 Lent à rapide 4 Programmes Auto

255 Auto 4 5 Vitesse Auto 000 255 Lent à rapide 6 Vitesse du Gradateur

051 Vitesse du gradateur prédéfinie depuis le menu

101 Gradateur linéaire

Courbe de gradation non linéaire 1 (le plus rapide)

203 Courbe de gradation non linéaire 2

Courbe de gradation non linéaire 3 (le moins rapide) Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Gradateur Fin 000 255 0–100% 3 Stroboscope

255 Lent à rapide Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Gradateur Fin 000 255 0–100% Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100%13
