Produkttyp	Professionelle LED-Beleuchtungseinrichtung
Marke	Chauvet
Modell	Ovation E160WW
Lichtquelle	Warmweiße LED (WW)
Stromversorgung	100-240 V AC, 50/60 Hz (Universaleingang)
Stromanschluss	Neutrik® powerCON®
Maximaler Verbrauch	Bis zu 28 Geräte bei 230 V (verkettet)
Steuerungsprotokoll	DMX512 (1, 2, 3 oder 6 Kanäle)
DMX-Funktionen	Dimmer, Strobe, Automatikprogramme, Geschwindigkeit
RDM (Remote Device Management)	Ja
LED-Frequenz (PWM)	600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz
Dimmerkurven	Linear, Square, I Square, S-Curve
Schutzart	IP20 (Innenbereich)
Maximale Umgebungstemperatur	45 °C (113 °F)
Lüftung	Automatik, immer an, immer aus, leise
Montage	Mit Haken (nicht im Lieferumfang), Mindestabstand 50 cm zu Oberflächen
Im Lieferumfang enthalten	Stromkabel powerCON, Referenzhandbuch
Wartung	Sicherungswechsel (gleicher Typ), äußere Reinigung
Garantie	Eingeschränkt, siehe Chauvet-Website für Details
Abmessungen	Im Handbuch nicht angegeben
Gewicht	Im Handbuch nicht angegeben

Häufig gestellte Fragen - Ovation E160WW Chauvet

Wie schließe ich das Gerät per DMX an?

Verwenden Sie ein Standard-DMX-Kabel, um das Gerät mit einem DMX-Controller zu verbinden. Stellen Sie die DMX-Adresse im Menü DMX-Adresse (001-512) ein.

Welche DMX-Modi sind verfügbar?

Der Ovation E160WW unterstützt die Modi 1 Kanal (Dimmer), 2 Kanäle (16-Bit-Dimmer), 3 Kanäle (Dimmer + Strobe) und 6 Kanäle (Dimmer, Strobe, Automatikprogramme, Geschwindigkeit).

Wie wechsle ich die Sicherung?

Trennen Sie das Gerät vom Netz, schrauben Sie die Abdeckung des Sicherungshalters ab, ersetzen Sie die Sicherung durch ein identisches Modell (gleicher Typ und Stromstärke), und schrauben Sie sie wieder zu.

Kann ich dieses Gerät im Freien verwenden?

Nein, die Schutzart ist IP20, es ist nur für den Innenbereich konzipiert. Vermeiden Sie Feuchtigkeit, Staub und extreme Temperaturen.

Wie stelle ich die LED-Frequenz ein?

Gehen Sie zum Menü LED-Frequenz und wählen Sie je nach Bedarf zwischen 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz oder 25 kHz.

Was tun, wenn das Gerät heiß wird?

Stellen Sie sicher, dass das Gerät gut belüftet ist und mindestens 50 cm Abstand zu angrenzenden Oberflächen hat. Sie können den Lüfter im Menü Lüftermodus auch auf Ein oder Leise einstellen.

Wie verwende ich die Automatikprogramme?

Wählen Sie im Menü Auto Show eine der Optionen Auto 1 bis Auto 4 aus und passen Sie die Geschwindigkeit (1-100) an. Diese Programme können über den dedizierten DMX-Kanal im 6-Kanal-Modus gesteuert werden.

Wie konfiguriere ich den Master/Slave-Modus?

Stellen Sie am Master-Gerät Master/Slave-Modus auf Master. An den Slaves stellen Sie auf Slave. Der Master sendet die DMX-Signale an die Slaves.

Welche Arten von Dimmerkurven sind verfügbar?

Sie können im Menü Dimmerkurve zwischen Linear, Square, I Square und S-Curve wählen.

Wie zeige ich die Betriebsstunden an?

Gehen Sie zum Menü Information und wählen Sie Betriebsstunden (Fixture Hours), um die gesamten Betriebsstunden des Geräts anzuzeigen.

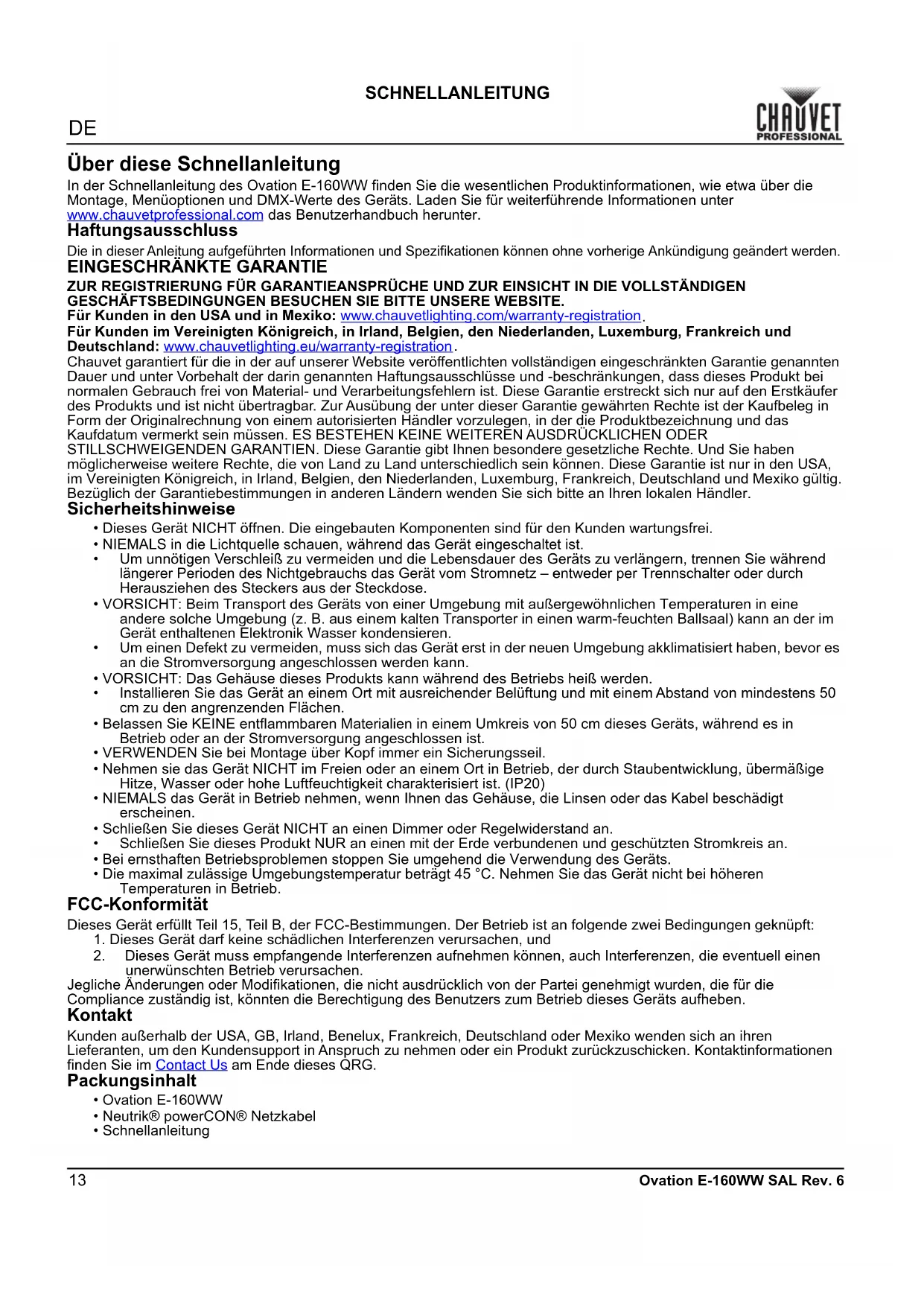

BEDIENUNGSANLEITUNG Ovation E160WW Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation E-160WW finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genommen Dauer und unter Vorbehalt derarin genannten Haftungsausschlüsse und -beschränkungen, dass these Product be normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäfer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein,MSSBESTEHEN KEINE WEITEREN AUSDRUCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. These Garantie gbt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterscheidlich sein konnen. These Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gultig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

• Dieses Gerat NICTTÖffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NiEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
  Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren.
  Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevors an die Stromversorgung angeschlossen werden kann.
  VORSICHT: Das Gehäuse these Products kann während des Betriebs heißt werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüfung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm diesen Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betriebnehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erschreiben.
• Schließen Sie diesen Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  Schlieben Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  Die maximal zulässige Umgebungstemperatur beträgt 45^ . Nehmen Sie das Gerät nicht bei higher Temperatures in Betrieb.

FCC-Konformitat

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpf:
1. Dieses Gerat darkeine schadlichen Interferenzen verursachen, und
2. Dieses Gerat muss empfangende Interferenzen aufnahmen konnen, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursichen.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, konnten die Berechtigung des Benutzers zum Betrieb these Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende thesees QRG.

Packungsinhalt

Ovation E-160WW
- Neutrik® powerCON® Netzkabel
Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie konnen bis zu 15 Ovation E-160WW Geräte bei 120 V AC, 26 Geräte bei 208 V und 28 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiben! Stromkabel für die Serienschaltung konnen separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromfuhrrender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb		Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher offen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schlieben Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Ovation E-160WW kan mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie konnen sich eine Einführung in DMX unter www.chauvetprofessional.com herunterlagen.

DMX-Anschluss

Der Ovation E-160WW nutzt zur Steuerung seiner 2 DMX-Eigenschaften eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschlieben und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektonal entlang bestehender DMX-KabelCOMMUNIZIEREN konnen. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation E-160WW unterstutz das RDM-Protekoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage these Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie safer, dass die Befestigungsklemmen davon ausgelegt sind, das Produktgewicht trag zu konnen. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

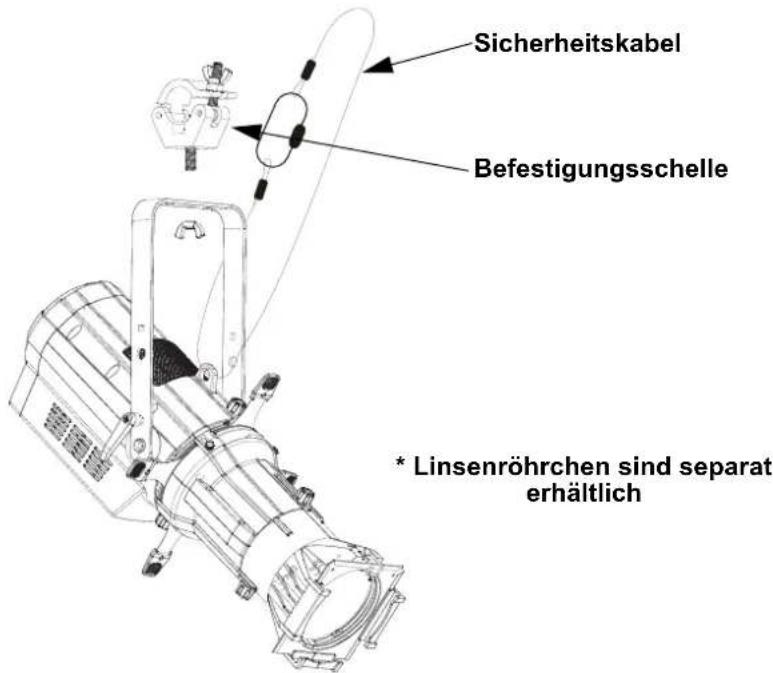

Montageansicht

Linsenrohren

Die folgenden Linsenrohren können gekauft werden:

• 19^ , 26^ , 36^ und 50^ mit Gelrahmen (159 mm Zubehor)
  14^ 15^ - 30^ und 25^ - 50^ Zoom Gelrahmen (191 mm Zubehor)

Beschreibung des Bedienfeldes

Taste Funktion
<MENU> Damit verlassen Sie das aktuelle Menu oder die Funktion.
<ENTER>	Damit wird das aktuell angezeigte Menu aktiviert oder der aktuellen ausgewählte Wert einer Funktion eingestellt.
<UP>	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
<DOWN>	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringn den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
DMX Address 001-512 Wähl die DMX-Adresse aus
DMX Channel	1 Ch 1-Kanal: dimmer
	2 Ch 2-Kanal: 16-bit dimmer
	3 Ch 3-Kanal: 16-bit dimmer, stroboskopeffekt
	6 Ch		6-channel: dimmer, 16-bit-dimmer, stroboskopeffekt, auto-show, autogeschwindigkeit, dimmungsgeschwindigkeits-modus
Static	Dimmer	0-255Strobe Steuert die abtastrate	Steuert die intensität
Auto Show	Auto 1	1-100	Wähl das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
	Auto 4
Master/Slave Mode	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Curve	Linear		Stellt die Dimmungskurve ein
	Square
	I Square
	SCurve
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3		Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
LED Frequency	600Hz		Stellt die PWM-Frequency ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter		auf den Auto-Modus ein
	On Stellt den Lüfter auf		auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf		immer aus
	Silent Stellt den Lüfter		auf lautlos
Back Light	10S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgescheltet
	30S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgescheltet
	2Min		Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 MinutenInaktivität ausgescheltet
	Always On		Hintergrundbeleuchtung immer an
Hauptebene	Programmierebenen		Beschreibung
Information	Fixture Hours	__H Zeigt an, wie	lange das Gerät eingeschaltet gewesen ist
	Version V._Zeigt die aktuellen Firm	ware-Version an
	UID	_______________	Zeigt die Geräte-UID an

DMX-Werte

6 Ch

Kanal Funktion Wert Prozent/Einstellung
1	D i m m e r	000	255 0-100%
2 Dimmer, fein 000		\Leftrightarrow 255 0-100%
3 Stroboskop		000\Leftrightarrow 010 Keine Funktion011\Leftrightarrow 255 Blitzfrequenz (von langsam nach Schnell)
4 Auto-Programme		000\Leftrightarrow 010 Keine Funktion011\Leftrightarrow 070 Auto-Programm 1071\Leftrightarrow 130 Auto-Programm 2131\Leftrightarrow 190 Auto-Programm 3191\Leftrightarrow 255 Auto-Programm 4
5 Geschwindigkeit des Auto-Programms 000		\Leftrightarrow 255 Auto-Geschwindigkeit (von langsam nach Schnell)
6 Dimmungs-Geschwindigkeits-Modus		000\Leftrightarrow 051 Dimmungs-Geschwindigkeits-Modus aus052\Leftrightarrow 101 Keine Funktion102\Leftrightarrow 152 Dimmungs-Geschwindigkeits-Modus 1153\Leftrightarrow 203 Dimmungs-Geschwindigkeits-Modus 2204\Leftrightarrow 255 Dimmungs-Geschwindigkeits-Modus 3

3 Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	D i m m e r	\Leftrightarrow 255	0-100% 000
2 Dimmer, fein 000		\Leftrightarrow 255	0-100%
3 Stroboskop		000\Leftrightarrow 010011\Leftrightarrow 255	Keine FunktionBlitzfrequenz (von langsam nach Schnell)

2 Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	D i m m e r	\Leftrightarrow 255	0-100% 000
2 Dimmer, fein 000		\Leftrightarrow 255	0-100%

1 Ch

Kanal	Funktion						Wert	Prozent/Einstellung
1	D	i	m	m	e	r	\Leftrightarrow 255	0-100%	000
