| Producttype | Professionele LED-verlichtingsarmatuur |
| Merk | Chauvet |
| Model | Ovation E160WW |
| Lichtbron | Warmwitte LED (WW) |
| Stroomvoorziening | 100-240 VAC, 50/60 Hz (universele voeding) |
| Stroomconnector | Neutrik® powerCON® |
| Maximaal verbruik | Tot 28 apparaten op 230 V (doorgelust) |
| Besturingsprotocol | DMX512 (1, 2, 3 of 6 kanalen) |
| DMX-functies | Dimmer, stroboscoop, automatische programma's, snelheid |
| RDM (Remote Device Management) | Ja |
| LED-frequentie (PWM) | 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz |
| Dimcurves | Lineair, Square, I Square, S-Curve |
| Beschermingsgraad | IP20 (binnengebruik) |
| Maximale omgevingstemperatuur | 45 °C (113 °F) |
| Ventilatie | Automatische modus, altijd aan, altijd uit, stil |
| Montage | Haakbevestiging (niet inbegrepen), minimale afstand 50 cm van oppervlakken |
| Inbegrepen accessoires | Stroomsnoer powerCON, referentiehandleiding |
| Onderhoud | Vervanging zekering (zelfde type), externe reiniging |
| Garantie | Beperkt, zie Chauvet-website voor details |
| Afmetingen | Niet gespecificeerd in de handleiding |
| Gewicht | Niet gespecificeerd in de handleiding |
Veelgestelde vragen - Ovation E160WW Chauvet
Gebruikersvragen over Ovation E160WW Chauvet
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Camera in PDF-formaat gratis! Vind uw handleiding Ovation E160WW - Chauvet en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Ovation E160WW van het merk Chauvet.

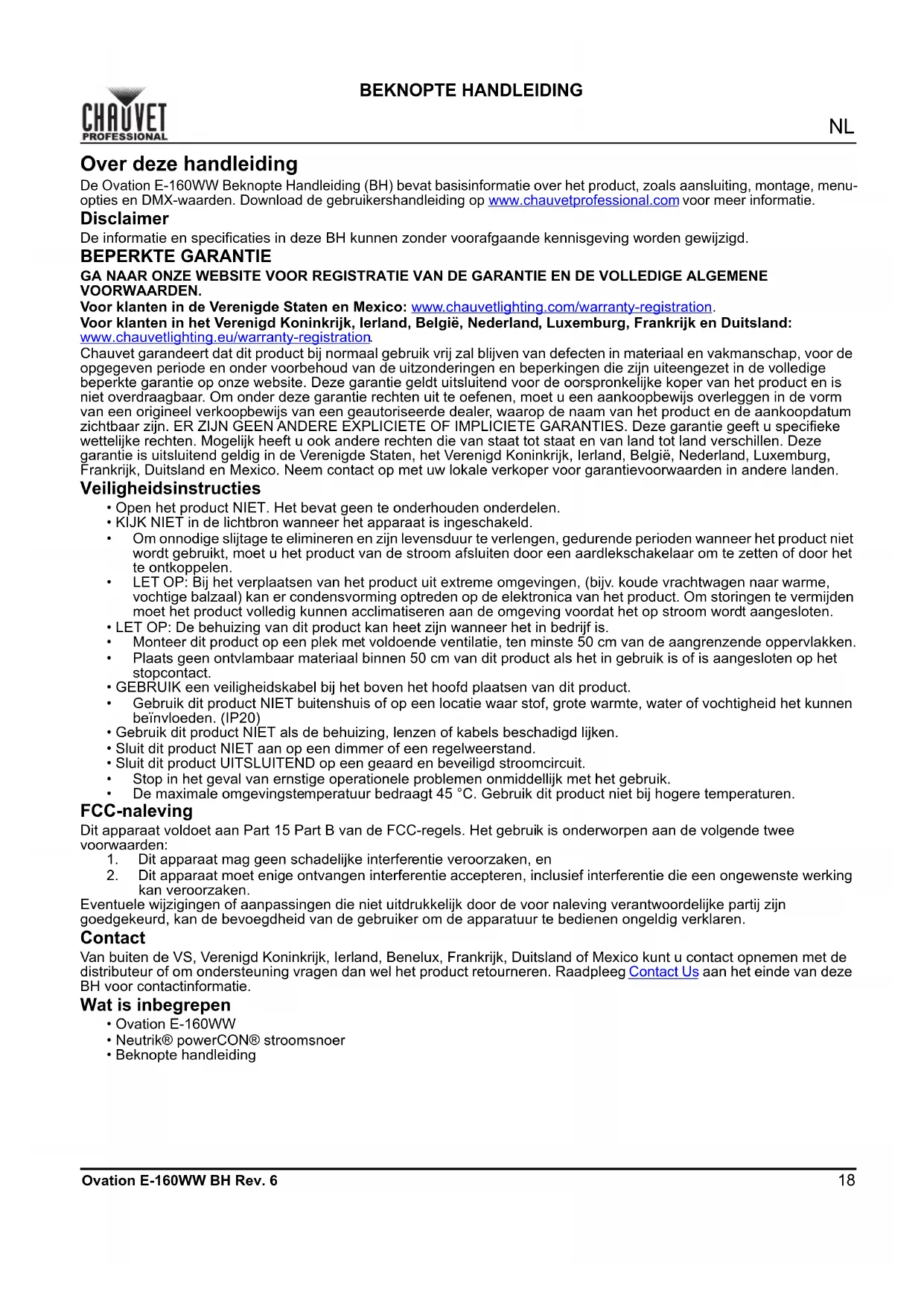

GEBRUIKSAANWIJZING Ovation E160WW Chauvet
Over deze handleiding
De Ovation E-160WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH konnen zonder Voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij za blijven van defecten in materiaal en vakmanschap, voor de opgegevenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zich uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldtuitsluitend voor de oorspronkelijkke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vom van een origineel verkoopbewijs van een geauthoriserde dealer, waarop de naam van het product en de aankoopdatum zichtaar zich. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie isuitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkopenter voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten. - LET OP: De behuizing van dit product kan hetje发展格局 in bedrijf is.
Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken. - Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, groe warmte, water of vochtigheid het kunnen beinvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- De maximaile omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werkinq kan veroorzaken.
Eventuele wijzigingen of aanpassingen die Niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedieren ont geldig verklaren.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kurz u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformationatie.
Wat is inbegrepen
Ovation E-160WW
- Neutrik® powerCON® stroomsnoor
Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz
Power Linking
U kunt tot 15 Ovation E-160WW-producten koppelen bij 120 V, 26 Ovation E-160WW-producten koppelen bij 208 V, of 28 producten bij 230 V. Dit aantal Niet overschrijden. Power Linking-snoeren+kunnen apart aangeschaft worden.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel | Groen | ||
Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
De zekering verrangen
- Ontkoppel dit product van de stroom.
- Gebruik een platkopschroevendraier en schroef de kap van de zekeringshouser los van de behuizing.
- Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en met bezelfde waarde.
- Schroef de kap van de zekeringhouser terug en steek de stekker er wee in.
DMX-koppeling
De Ovation E-160WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijjgbaar.
DMX-aansluiting
De Ovation E-160WW gekruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkeden. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
RDM (apparaatbeheer op afstand)
Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten可想而知 om in tweerichtingen te communiceren over bestande DMX-kabels. De Ovation E-160WW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunter per product. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsze Chauvet-serie montageklemmen aan http://trusst.com/productcategory/truss-clamps/.

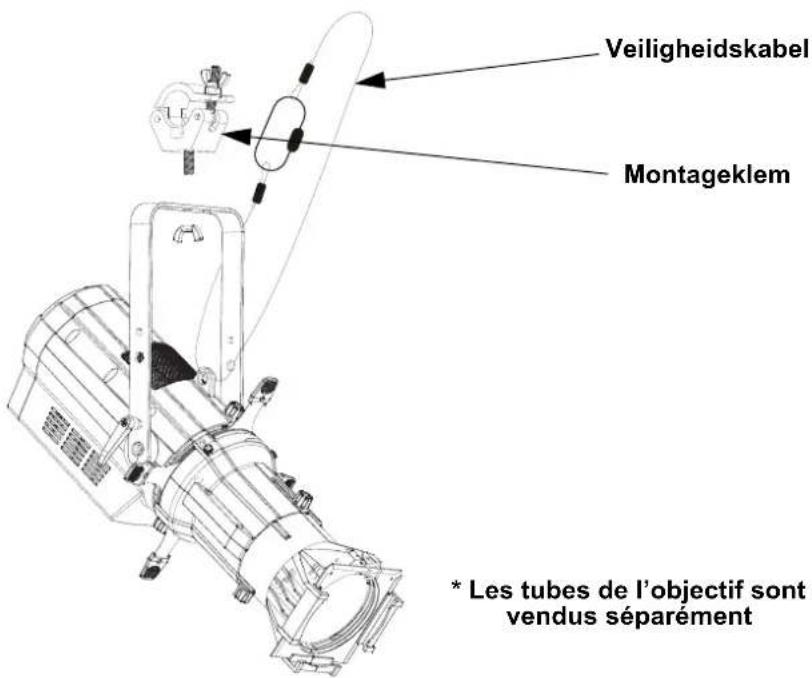

Montagediagram van het product
Lensbuizen
De volgende lensbuizen zijn aan te schaffen:
- 19^ , 26^ , 36^ , en 50^ met gelframe (159 mm accessoires)
- 14^ ,15^ - 30^ en 25^ - 50^ Zoom gelframe (191 mm accessoires)
Beschrijving bedieningspaneel
| Toets Functie | |
| <MENU> Suit het huidige menu of functie af | |
| <ENTER> | Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie |
| <UP> | Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie |
| <DOWN> | Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie |
Menumap
| Hoofdniveau Proprogrammeerniveauus Beschrijving | |||
| DMX Address 001-512 Selecteert het DMX-startadres | |||
| DMX Channel | 1 Ch 1-kanaals: dimmer | ||
| 2 Ch 2-kanaals: 16-bit | |||
| 3 Ch 3-kanaals: 16-bit | |||
| 6 Ch | 6-kanaals: 16-bit dimmer, stroboscoop, automatischeprogramma's, autosnelheid, dimmersnelheid | ||
| Static | Dimmer | 0-255 | Regelt de intensiteit |
| Strobe Regel | de stroboscoopfrec | uentie | |
| Auto Show | Auto 1 | 1-100 | Selecteert automatische programme's en automatischesprogrammasnelheid |
| Auto 2 | |||
| Auto 3 | |||
| Auto 4 | |||
| Master/SlaveMode | Master Ontvangt DMX-signalen van de DMX-controller | ||
| Slave Ontvangt DMX-signalen van de master | |||
| Dimmer Curve | Linear | Stelt de dimcurve in | |
| Square | |||
| I Square | |||
| SCurve | |||
| Dimmer Mode | Off | Selecteert dimprofielen van snel (Dimmer1) tot langzaamDimmer3) of Off (uit) | |
| Dimmer 1-3 | |||
| LED Frequency | 600Hz | Selecteert de PWM-uitgangsfrequentie | |
| 1200Hz | |||
| 2000Hz | |||
| 4000Hz | |||
| 6000Hz | |||
| 25KHz | |||
| Fan Mode | Auto Ingesteld de ventilator automatische modus | ||
| On Ingesteld de ventilator alltijd aan modus | |||
| Off | Ingesteld de ventilator alltijd uit | ||
| Silent | Ingesteld de ventilator stil | ||
| Back Light | 10S | Schakelt de backlight van de display uit na 10s van inactiviteit | |
| 30S | Schakelt de backlight van de display uit na 30s van inactiviteit | ||
| 2Min | Schakelt de backlight van de display uit na 2min van inactiviteit | ||
| Always On | De backlight van de display is alltijd aan | ||
| Information | Fixture Hours | ______H | Toont het totale aantal producturen |
| Version | V____ | Toont de geinstalleerde softwareversie | |
| UID | _______ | Geeft de huidige UID # | |
DMX-waarden
6 Ch
| Kanaal Functie Waarde Percentage/installling | ||
| 1 Dimmer 000 | \Leftrightarrow 255 0-100% | |
| 2 Fijne Dimmer 000 | \Leftrightarrow 255 0-100% | |
| 3 Stroboscoop | 000\Leftrightarrow 010 Geen functie011\Leftrightarrow 255 Langzaam tot snel | |
| 4 Automatische programma's | 000\Leftrightarrow 010 Geen functie011\Leftrightarrow 070 Auto 1071\Leftrightarrow 130 Auto 2131\Leftrightarrow 190 Auto 3191\Leftrightarrow 255 Auto 4 | |
| 5 Automatische snelheid 000 | \Leftrightarrow 255 Langzaam tot snel | |
| 6 Dimmersnelheid | 000\Leftrightarrow 051052\Leftrightarrow 101 Lineaire dimmer102\Leftrightarrow 152 Niet-lineaire dimcurve 1 (snelst)153\Leftrightarrow 203 Niet-lineaire dimcurve 2204\Leftrightarrow 255 Niet-lineaire dimcurve 3 (langzaamst) | |
3 Ch
| Kanaal Functie Waarde Percentage/installling | |
| 1 Dimmer 000 | \Leftrightarrow 255 0-100% |
| 2 Fijne Dimmer 000 | \Leftrightarrow 255 0-100% |
| 3 Stroboscoop | 000\Leftrightarrow 010 Geen functie011\Leftrightarrow 255 Langzaam tot snel |
2 Ch
| Kanaal Functie Waarde Percentage/installling | |
| 1 Dimmer 000 | \Leftrightarrow 255 0-100% |
| 2 Fijne Dimmer 000 | \Leftrightarrow 255 0-100% |
1 Ch
| Kanaal Functie Waarde Percentage/installling | |
| 1 Dimmer 000 | ↔ 255 0–100% |
