MANUAL DE USUARIO Ovation E160WW Chauvet

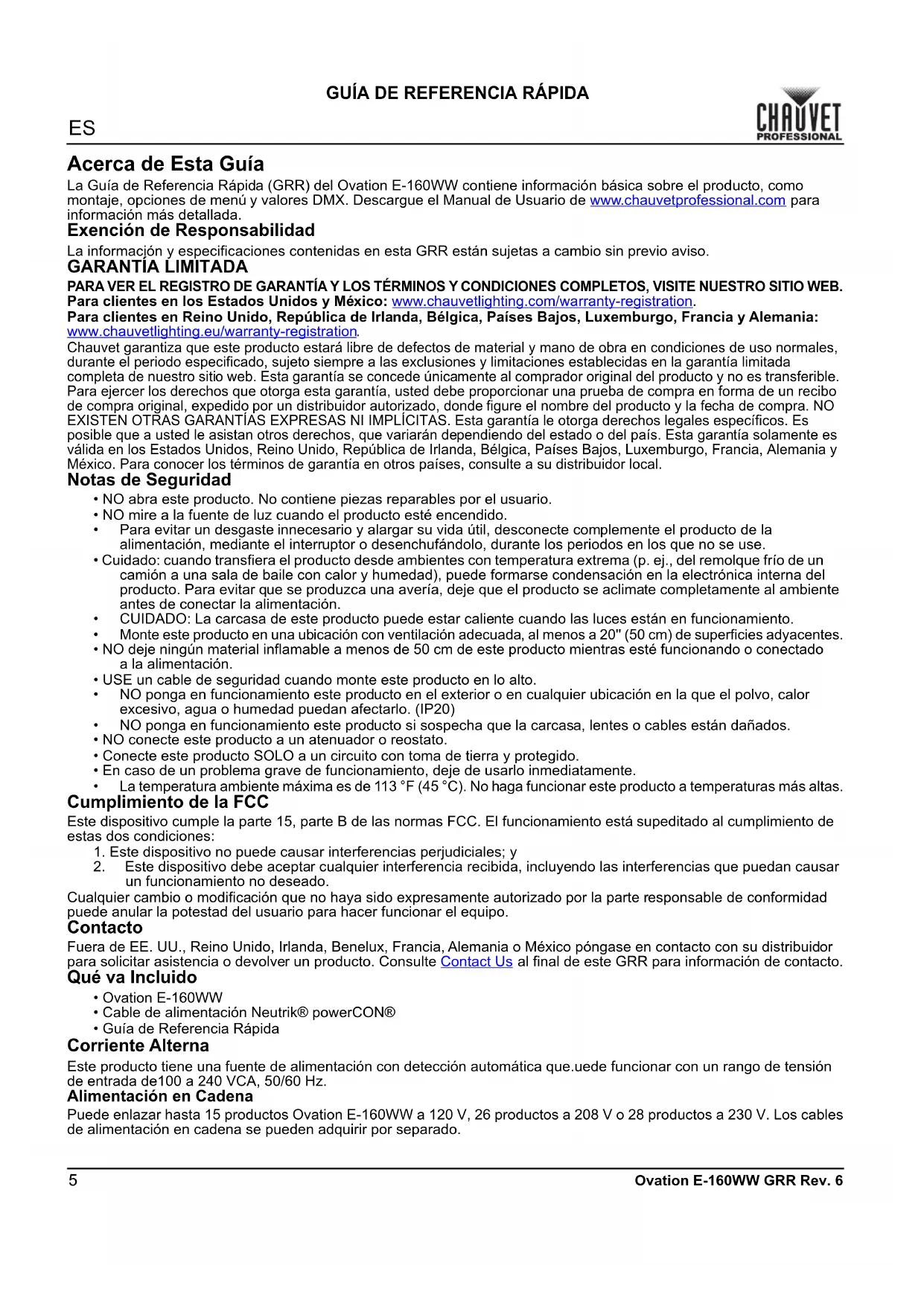

La Guía de Referencia Rápida (GRR) del Ovation E-160WW contiene información Basics sobre el producto, como montaje,.optiones de Meal y价值观 DMX. Descargue el Manual de Nombre de www.chauvetprofessional.com para información más detallada.

Exencion de Responsabilidad

La informacion y specifications containidas en esta GRR estan susjetas a cambio sin previo aviso.

GARANTIA LIMITADA

PARA VER EL REGISTRO DE GARANTIA Y LOS TERMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clients en los Estados Unidos y Mexico: www.chauvetlighting.com/warranty-registration.

Para clients en Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este produit estara libre de defectos de material y mano de obr en conditiones de uso normales, durante el periodo especificado, sujeeto siempre a las excluiones y limitaciones existentes en la garantia limitada completa de nuestro situ web. esta garantia se concede unicolemente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantia,usted debe proporcionaruna prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado,onde figure el nombre del producto y la fecha de comprna.NO EXISTEN OTRAS GARANTIAS EXPRESAS NI IMPLICITAS. esta garantia le otorga direchos legales espacificos. Es posible que a usted le asistan osrcheros,que variaran dependiendel estado o del pais.esta garantia solamente es valida en los Estados Unidos, Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia, Alemania y Mexico. Para concer los teminos de garantia en othero paises, consultte a su distribuidor local.

Notas de Seguidad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evaporar un desgaste innecesario y alargar su vida uyil, desconnecte complemente el producto de la alimentacion, mediate el interruptor o desenchufandolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frio de un camion a una sala de baile con calor y humedad),gue formarse condensacion en la electrònica interna del producto. Para evitar que se produzca una averia,deje que el producto se acclimate complemente al ambiente antes de conectar la alimentacion.
  CUIDADO: La carca sa de este producto puee estar caliente cuando las luces estan en functiomento.
  Monte este producto en una ubicacion con ventilacion adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deja ningún material inflamabile a menos de 50 cm de este producto cuando está fácilando o conectado a la alimentación.
• USE un cable de sécurité cuando monte este producto en lo alto.
  NO ponga en functionamento este producto en el exterior o enequalquier ubicacion en la que el polvo, calor excessivo, agua o humedad能把 an afectarlo. (IP20)
  NO ponga en functiomento este producto si sospecha que la carcasa, lentes o cables estan dañados.
• NO conecte este produit a un atenuador o reostato
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• En caso de un problema grave de funciona,[2] dejanque,[3] de seria, inmediamente.
• La temperatura ambiente maxima es de 113^ (45^) . No haga funcionalo este producto a temperatasibles altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funciona estasupeditado al complemento de把这些 dos conditiones:

1. Este dispositivo no pode causar interferencias perjudiciales; y
2. Este dispositivo debe aecptar qualier interferencia recibida, incluyendo las interferencias que puean causar un functiomento no desado.

Cualquier cambio o modificacion que no haya sido expresamente autorizzato por la parte responsable de conformidad.
puede anular la potestad del usuario para hacer referencia el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o Mexicopongase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para informacion de contacto.

Que va Incluido

Ovation E-160WW
- Cable de alimentacion Neutrik® powerCON®
- Guía de Referencia Rápida

Corriente Alterna

Este produit tiene una fuente de alimentacion con detectacion automatica que.uedeFuncionar con un rango de tension de entrada de 100 a 240 VCA, 50 / 60Hz

Alimentación en Cadena

Puede enlazar hasta 15 produits Ovation E-160WW a 120 V, 26 produits a 208 V o 28 produits a 230 V. Los cables de alimentacion en capena se peuvent adquirir porSeparated.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

Para evaporar un desgaste innecesario y alargar su vida uyil, desconecte complemente el producto de la alimentacion, mediate el interruptor o desenchufandolo, durante los periodos en los que no se use.

Sustitución del Fuseble

1. Desconecte este producto de la alimentacion.
2. Utilizing un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustituyalo con uno nuevo del mesmo tipo y categoria.
4. Vuelva a atornillar la tapa del portafusibles en su situ y conecte de nuevo la alimentacion.

Enlace DMX

El Ovation E-160WW configurar con un controlador DMX usinga una connexion series DMX normal. Hay un manual DMX disnble en www.chauvetprofessional.com.

Conexión DMX

El Ovation E-160WW uses a connection of datas DMX normal para sus personalidades. Vea el Manual de Usuario para conectar y configurar paralingtonamento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestion remota del dispositivo) o RDM, es un estandar que permite a los dispositivos con capacidad DMX una comunicacion bidireccional por un cableado DMX existente. El Ovation E-160WW admite protocolo RDM, que posibilita informacion para superviser carrbar las opciones del mapa de menu. Descargue el manual de usuario de www.chauvetprofessional.com para una informacion mas detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos+puntos de montaje por producto. Asegürese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra linea Chauvet de abrazaderas de montaje, visite http://trussi.com/productcategory/truss-clamps/

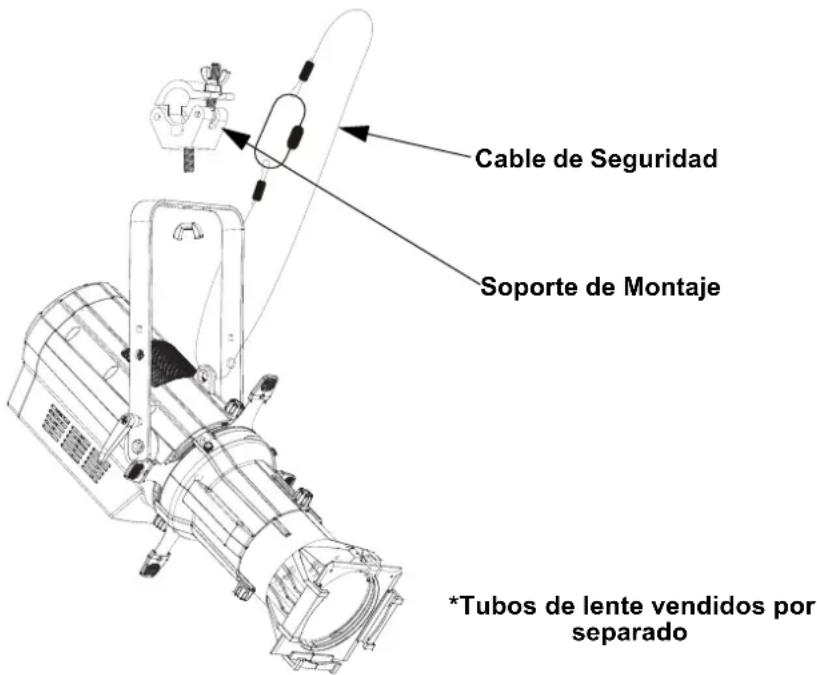

Diagrama de Montaje del Producto

Tubos de Lentes

Los siguientes tubos de lentes están disponibles para su compra:

19^ 26^ 36^ y 50^ Marco de Gel (accosorios 6,25"/159 mm)
14^ 15^ - 30^ y 25^ - 50^ Zoom Marco de Gel (accessos 7, 5"191 mm)

Descripción del Panel de Control

Botón Función
<MONTH> Sale	del-menú o funciona actual
<ENTER>	Habilita el-menúactualmente en pantalla o configura el valor selecciónadoactualmente dentro de lafunción selecciónada
<NUP>	Navega hacía arriba por la lista de-menú o aumento el valor numérico cuando está en una funciona
<DOWN>	Navega hacía abajo por la lista de-menú o disminuye el valor numérico cuando está en una funciona

Mapa de Menu

Nivel Principal Naveles de Programación Descripción
DMX Address	001-512		Selección la direction DMX de inizio.
DMX Channel	1 Ch 1-canales: atenuador
	2 Ch 2-canales: 16-bit	atenuador
	3 Ch 3-canales: 16-bit	atenuador, estroboscopio
	6 Ch		6-canales: 16-bit-atenuador, estroboscopio, programas automatística, velocidad automatística, velocidad atenuador
Static	Dimmer	0-255	Controla la intensidad
	Strobe Controla la tasa de estroboscopio
Auto Show	Auto 1	1-100	Selección programas automatáticos y velocidad de programas automatáticos
	Auto 2
	Auto 3
	Auto 4
Master/Slave Mode	Master Recibe señales		DMX del controlador DMX
	Slave Recibe señales		del maestro
Dimmer Curve	Linear		Configura la curva del atenuador
	Square
	I Square
	SCurve
Dimmer Mode	Off		Curvas de atenuador rápido (Dimmer1) a lento (Dimmer3) o sin atenuador (Off)
	Dimmer 1-3
LED Frequency	600Hz		Selección la Frequencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off		Establece el ventilador a modo siempre apagado
	Silent		Establece el ventilador en silencio
Back Light	10S		Retro-lluminación de la pantalla se apaga cuando de 10segundos de inactividad
	30S		Retro-lluminación de la pantalla se apaga cuando de 30segundos de inactividad
	2Min		Retro-lluminación de la pantalla se apaga cuando de 2minutos de inactividad
	Always On		Retro-lluminación de la pantalla siempre activa
Information	Fixture Hours	-H	Muestra el nombre total de las horas del producto
	Version	V...	Muestra instalada la version de software
	UID	-	Muestra actual UID #

Valores DMX

6 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	\Leftrightarrow 255 0-100%
2 Atenuador bajo 000	\Leftrightarrow 255 0-100%
3 Estroboscopio	000\Leftrightarrow 010 $in funciona 011\Leftrightarrow 255 Lento a rápido
4 Programas Automática	000\Leftrightarrow 010 $in funciona 011\Leftrightarrow 070 Auto 1 071\Leftrightarrow 130 Auto 2 131\Leftrightarrow 190 Auto 3 191\Leftrightarrow 255 Auto 4
5 Velocidad Automática 000	\Leftrightarrow 255 Lento a rápido
6 Velocidad Atenuador	000\Leftrightarrow 051 052\Leftrightarrow 101 Atenuador lineal 102\Leftrightarrow 152 Curva de atenuación no-lineal 1 (la más<rápida) 153\Leftrightarrow 203 Curva de atenuación no-lineal 2 204\Leftrightarrow 255 Curva de atenuación no-lineal 3

3 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	\Leftrightarrow 255 0-100%
2 Atenuador bajo 000	\Leftrightarrow 255 0-100%
3 Estroboscopio	000\Leftrightarrow 010 $in funciona 011\Leftrightarrow 255 Lento a=rápido

2 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	↔ 255 0–100%
2 Atenuador bajo 000	↔ 255 0–100%

1 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	\Leftrightarrow 255 0-100%
