Type de produit	Module électronique
Marque	IFM
Modèle	AC005A
Zone ATEX	II 3G (gaz) et II 3D (poussières)
Température ambiante	0 à +40°C
Indice de protection	IP67
Matériau du boîtier	Plastique
Montage	Sur rail profilé 35 mm ou plaque de montage
Raccordement	Embase pour câble plat jaune AC4000, connecteurs M12
Couple de serrage	0,8 Nm (vis, bouchons, connecteurs M12)
Alimentation	Via l'embase de raccordement (non spécifiée en tension)
Fonctions principales	Commutation et transmission de signaux en zones explosives
Entretien et nettoyage	Nettoyer avec un torchon humide, éviter les charges électrostatiques
Sécurité	Utilisation conforme ATEX, montage par personnel compétent, ne pas séparer sous tension
Pièces détachées et réparabilité	Aucune réparation possible, contacter le fabricant
Accessoires fournis	Embase, joints, bouchons AC3004
Câble requis	Câble plat jaune AC4000 uniquement
Conditions particulières	Éviter charges électrostatiques, rayonnement UV direct, flux de poussière
Marquage ATEX	II 3G EEx nA II T6 X / II 3D T 60°C X IP67

FOIRE AUX QUESTIONS - AC005A IFM

Comment installer le module AC005A en zone ATEX ?

Le module doit être monté par un personnel compétent sur un rail profilé de 35 mm ou plaque de montage. Utilisez l'embase fournie et le câble plat jaune AC4000. Serrez les vis en croix à 0,8 Nm. Respectez la température ambiante de 0 à +40°C et évitez les charges électrostatiques.

Quel câble utiliser avec le module ?

Utilisez exclusivement le câble plat jaune AC4000 fourni par le fabricant. Tout autre câble pourrait compromettre la sécurité ATEX.

Quel est le couple de serrage des vis ?

Toutes les vis, bouchons et écrous M12 doivent être serrés à un couple de 0,8 Nm. Vérifiez le serrage après 2 semaines et resserrez si nécessaire.

Peut-on nettoyer le module avec un chiffon sec ?

Non, nettoyez uniquement avec un torchon humide pour éviter les charges électrostatiques. Ne frottez pas avec des matières non conductrices.

Quelle est la température ambiante autorisée ?

La température ambiante admissible est de 0 à +40°C, en fonction de la puissance maximale délivrée.

Comment obturer les prises non utilisées ?

Utilisez des bouchons de type AC3004 pour obturer les prises M12 inutilisées. Serrez à un couple de 0,8 Nm.

Est-il possible de réparer le module en cas de panne ?

Non, aucune réparation n'est possible. En cas de défaillance, contactez le fabricant.

Que faire en cas de défaillance du module ?

Veuillez contacter le fabricant (IFM) ou votre concessionnaire. Ne tentez aucune réparation.

Quelles sont les conditions particulières pour un fonctionnement sûr ?

Évitez les charges électrostatiques, le rayonnement UV direct, l'installation dans un flux de poussière, et protégez l'appareil contre les chocs (énergie d'impact max 2 joules).

Le module peut-il être monté sur un rail ?

Oui, il se monte sur un rail profilé de 35 mm ou directement sur une plaque de montage.

MODE D'EMPLOI AC005A IFM

Notice d'emploi (F / B / L)

1. Selon la directive ATEX 94/9/CE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.

IEGaeilge

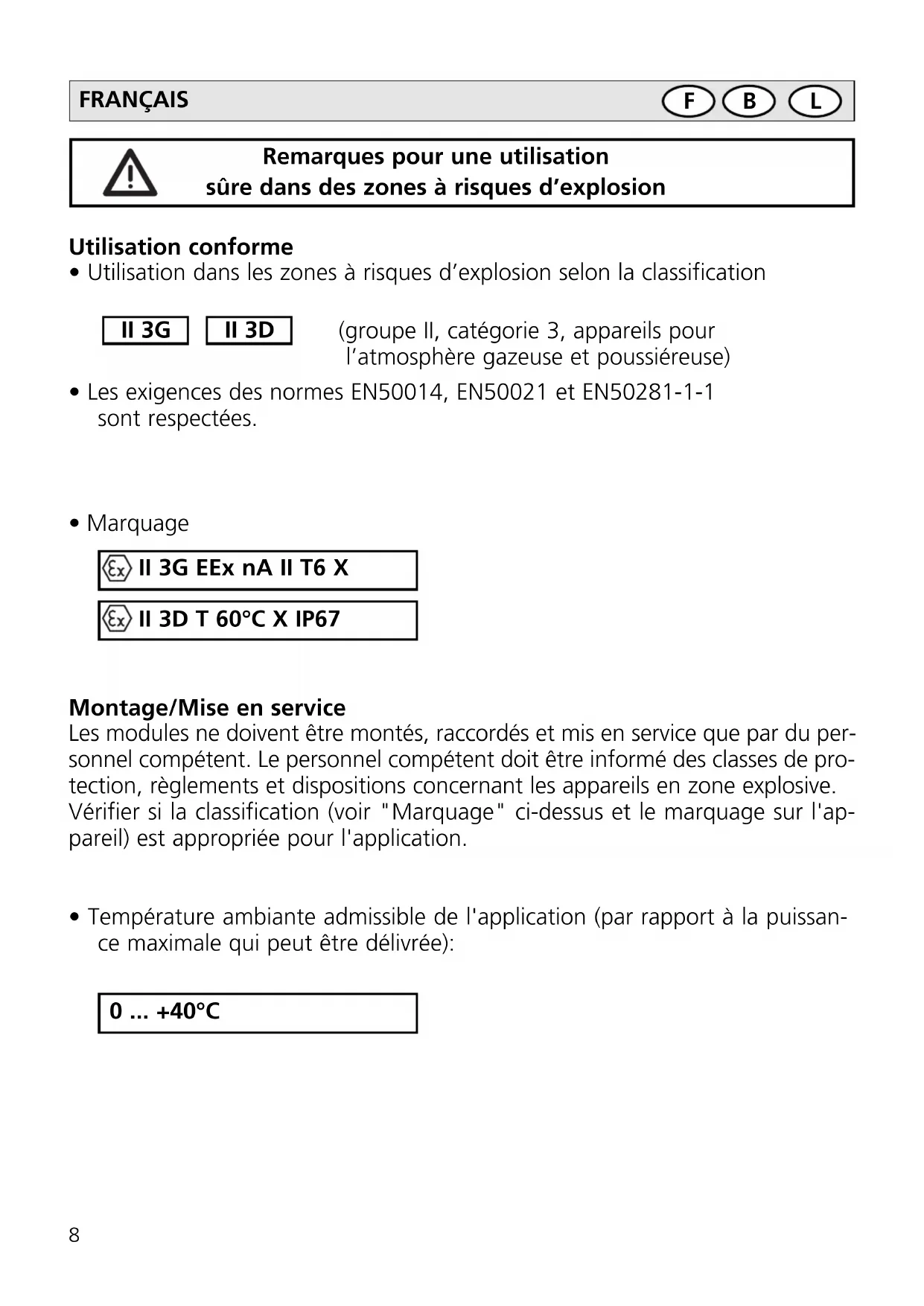

Remarques pour une utilisation sûre dans des zones à risques d'explosion

Utilisation conforme

- Utilisation dans les zones à risques d'explosion selon la classification

II 3G II 3D

(groupe II, catégorie 3, appareils pour l'atmosphère gazeuse et poussiéreuse)

- Les exigences des normes EN50014, EN50021 et EN50281-1-1 sont respectées.

- Marquage

II 3G EEx nA II T6 X

II 3D T 60°C X IP67

Montage/Mise en service

Les modules ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel compétent doit être informé des classes de protection, règlements et dispositions concernant les appareils en zone explosive. Vérifier si la classification (voir "Marquage" ci-dessus et le marquage sur l'appareil) est appropriée pour l'application.

- Température ambiante admissible de l'application (par rapport à la puissance maximale qui peut être délivrée):

0 ... +40°C

Consignes d'installation /Montage

• Respecter les règlements et dispositions nationaux en vigueur.
• Monter le module sur une embase câblée pour câble plat puis sur un rail profilé de 35 mm ou le fixer sur une plaque de montage.
• Pour respecter la protection indiquée, les 4 vis de la partie supérieure doivent être serrées uniformément en croix à 0,8 Nm. S'assurer lors du montage du module que le joint d'étanchéité est posé soigneusement. Utiliser seulement l'embase fournie ainsi que les joints d'étanchéité fournis. Utiliser seulement le câble plat jaune AC4000.
• Lors de l'installation et la pose, les rayons de courbure des câbles doivent être tels que ni les entrées des câbles ni les joints d'étanchéité ne soient sollicités mécanique-ment.

Conditions particulières pour un fonctionnement de sécurité

• Eviter les charges électrostatiques sur des appareils en plastique et câbles.
• Ne pas monter le module dans le flux de poussière.
• Eviter des dépôts de poussière sur le module.
• Eviter les charges électrostatiques, ne nettoyer le module qu'avec un torchon humide. En principe, un frottement avec des matières non conductrices doit être évité.
• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.
• L'appareil est conçu pour une basse énergie d'impact (EN50021, tableau 13, 2 joules). Protéger l'appareil et le câble contre la destruction.
• Insérer les obturateurs de passage dans l'embase de câblage fournie si le module est raccordé en bout du faisceau. Le bout du câble plat doit se trouver à l'intérieur du module.
• Obturer les prises non utilisées avec des bouchons (AC3004), couple de serrage 0,8 Nm.
• Ne pas séparer sous tension la partie supérieure de l'embase pour câble plat.
• Ne pas débrancher le connecteur M12 sous tension.
• Utiliser des connecteurs M12 avec écrous hexagonaux, couple de serrage 0,8 Nm.
• Vérifier le couple de serrage des vis 2 semaines après le montage et les resserrer, si nécessaire.
• Les bouchons, la partie supérieure/Embase et les écrous M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• L'emploi d'une embase pour câble plat avec prise d'adressage n'est pas permis.

• Pour l'emploi en zone à risque d'explosion indiquée, le respect de la protection est impératif. De ce fait, monter le boîtier et les joints d'étanchéité avec le soin approprié, voir consignes d'installation / montage.

• Utiliser seulement l'embase fournie ainsi que les joints fournis.

Entretien/Réparation

L'appareil ne doit pas être modifié. Aucune réparation n'est possible.

En cas de défaillance veuillez contacter le fabricant.
