AC005A - Elektronisk modul IFM - Gratis bruksanvisning och manual

Produkttyp	Elektronikmodul
Märke	IFM
Modell	AC005A
ATEX-zon	II 3G (gas) och II 3D (damm)
Omgivningstemperatur	0 till +40°C
Skyddsklass	IP67
Höljesmaterial	Plast
Montering	På profilskena 35 mm eller monteringsplatta
Anslutning	Bas för gul flatkabel AC4000, M12-kontakter
Åtdragningsmoment	0,8 Nm (skruvar, pluggar, M12-kontakter)
Strömförsörjning	Via anslutningsbasen (spänning ej specificerad)
Huvudfunktioner	Omkoppling och signalöverföring i explosiva områden
Underhåll och rengöring	Rengör med fuktig trasa, undvik elektrostatiska laddningar
Säkerhet	ATEX-konform användning, montering av kompetent personal, får inte separeras under spänning
Reservdelar och reparationsmöjligheter	Ingen reparation möjlig, kontakta tillverkaren
Medföljande tillbehör	Bas, tätningar, pluggar AC3004
Kabel som krävs	Endast gul flatkabel AC4000
Särskilda villkor	Undvik elektrostatiska laddningar, direkt UV-strålning, dammflöde
ATEX-märkning	II 3G EEx nA II T6 X / II 3D T 60°C X IP67

Vanliga frågor - AC005A IFM

Hur installerar man modul AC005A i ATEX-zon?

Modulen måste monteras av kompetent personal på en profilskena 35 mm eller monteringsplatta. Använd medföljande bas och gul flatkabel AC4000. Dra åt skruvarna korsvis till 0,8 Nm. Respektera omgivningstemperaturen 0 till +40°C och undvik elektrostatiska laddningar.

Vilken kabel ska användas med modulen?

Använd uteslutande den gula flatkabeln AC4000 från tillverkaren. All annan kabel kan äventyra ATEX-säkerheten.

Vad är åtdragningsmomentet för skruvarna?

Alla skruvar, pluggar och M12-muttrar måste dras åt med ett moment på 0,8 Nm. Kontrollera åtdragningen efter 2 veckor och dra åt igen om nödvändigt.

Kan modulen rengöras med torr trasa?

Nej, rengör endast med fuktig trasa för att undvika elektrostatiska laddningar. Gnugga inte med icke ledande material.

Vilken omgivningstemperatur är tillåten?

Tillåten omgivningstemperatur är 0 till +40°C, beroende på maximal avgiven effekt.

Hur tätar man oanvända uttag?

Använd pluggar av typ AC3004 för att täta oanvända M12-uttag. Dra åt med momentet 0,8 Nm.

Är det möjligt att reparera modulen vid fel?

Nej, ingen reparation är möjlig. Vid fel, kontakta tillverkaren.

Vad gör man vid modulfel?

Vänligen kontakta tillverkaren (IFM) eller din återförsäljare. Försök inte reparera.

Vilka särskilda villkor gäller för säker drift?

Undvik elektrostatiska laddningar, direkt UV-strålning, installation i dammflöde, och skydda enheten mot stötar (max slagenergi 2 joule).

Kan modulen monteras på skena?

Ja, den monteras på en profilskena 35 mm eller direkt på en monteringsplatta.

BRUKSANVISNING AC005A IFM

1. Enligt ATEX-direktivet 94/9 EC (ATEX) ska originalbruksanvisningen och en översättning av denna bruksanvisning på språket/språken i det aktuella användningslandet medfölja vid idrifttagande av en enhet eller ett skyddsystem inom medlemsstaterna i den europeiska unionen (EU).
2. Om det inte medföljer någon bruksanvisning eller EG-försäkran om överensstämmelse på språket i EU-användningslandet, kan dessa inhämtas från återförsäljaren (se leveransblad) eller från tillverkaren (se försättsblad/baksida).
3. Produkten får endast tas i drift av behörig personal. Vi tar inget ansvar för skador som kan härröras direkt till idrifttagande av enheten utan tillgång till en bruksanvisning på språket i det aktuella EU-användningslandet.

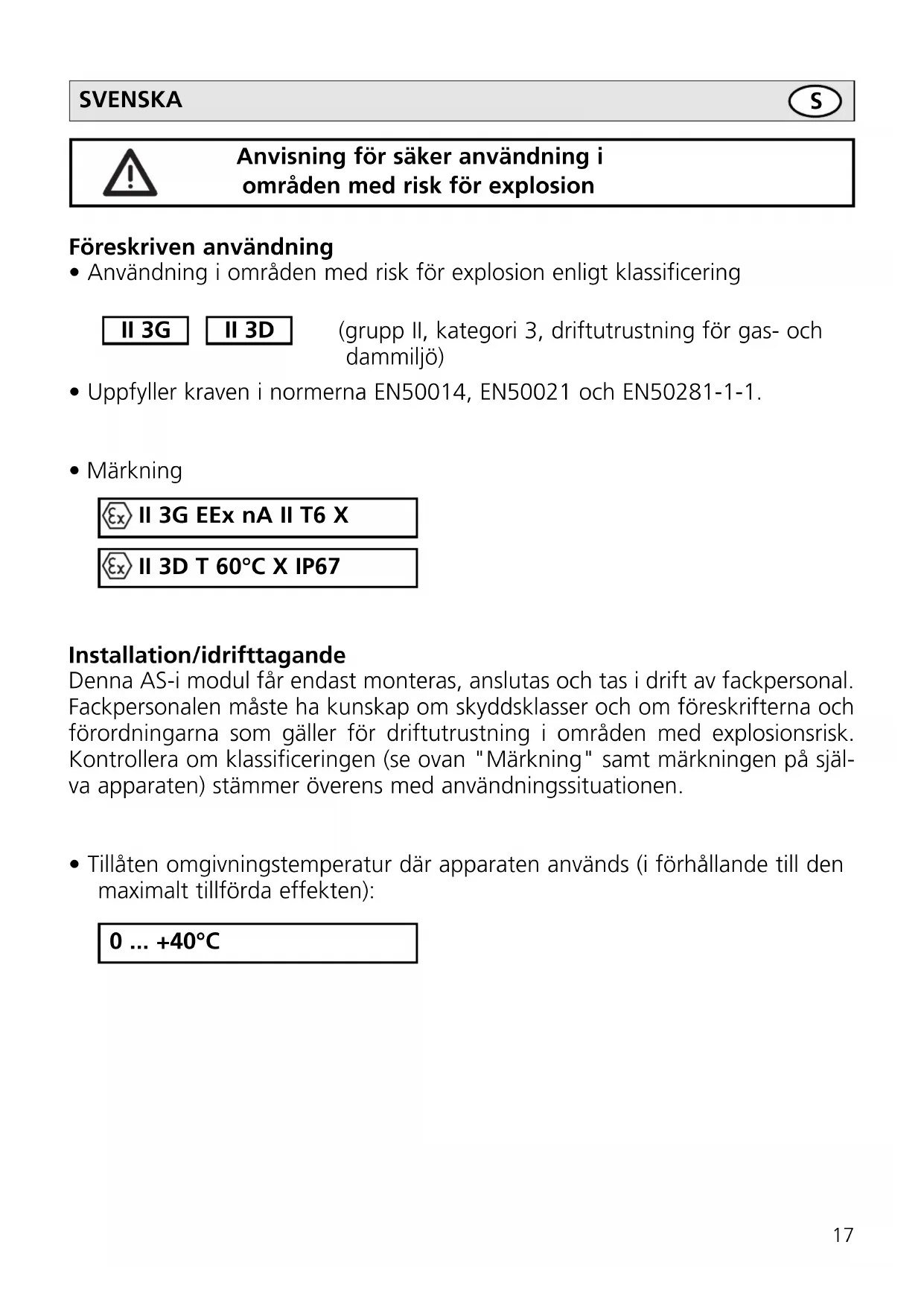

Anvisning för säker användning i områden med risk för explosion

Föreskriven användning

- Användning i områden med risk för explosion enligt klassificering

II 3G II 3D

(grupp II, kategori 3, driftutrustning för gas- och dammiljö)

- Uppfyller kraven i normerna EN50014, EN50021 och EN50281-1-1.

- Märkning

II 3G EEx nA II T6 X

II 3D T 60°C X IP67

Installation/idrifttagande

Denna AS-i modul får endast monteras, anslutas och tas i drift av fackpersonal. Fackpersonalen måste ha kunskap om skyddsklasser och om föreskrifterna och förordningarna som gäller för driftutrustning i områden med explosionsrisk. Kontrollera om klassificeringen (se ovan "Märkning" samt märkningen på själva apparaten) stämmer överens med användningssituationen.

- Tillåten omgivningstemperatur där apparaten används (i förhållande till den maximalt tillförda effekten):

0 ... +40°C

Monteringsanvisningar / montering

• Beakta alla nationella föreskrifter och bestämmelser.
• Montera modulen på en FK-underdel med invändig ledningsdragning och kläm fast den på en 35 mm-DIN-skena eller fäst den på ett monteringsunderlag.
• För att upprätthålla den angivna skyddsformen ska de 4 skruvarna i överdelen dras åt jämnt korsvis med 0,8 Nm. Vid monteringen av modulen är det viktigt att se till att tätningen läggs in noggrant. Använd endast den bifogade underdelen och de bifogade tätningarna. Använd endast den gula AS-i flatkabeln AC4000.
• Vid installation och läggning ska sådana kabelböjradier väljas att varken kabelingångarna eller tätningarna belastas mekaniskt.

Speciella villkor för säker drift

• Undvik statisk uppladdning på plastapparater och kablar.
• Montera inte modulen i dammströmmar.
• Undvik dammavlagringar på modulen.
• Undvik elektrostatiska uppladdningar, rengör enheten enbart med en fuktig duk. Gnidning med icke-ledande material ska alltid undvikas.
• Undvik direkt bestrålning med höga andelar UV-strålning (solljus), montera enheten på en skyddad plats.
• Enheten är konfigurerad för låg slagenergi (EN50021, tabell 13, 2 joule). Skydda enhet och kabel mot förstöring.
• Sätt in sluttätningarna i den medföljande modulunderdelen när modulen befinner sig på änden av kabelknippet. Flatkabeländen måste ligga inuti modulen.
• Förslut de ej använda uttagen med förslutningslock (AC3004), åtdragningsmoment 0,8 Nm.
• Skilj inte modulöverdelen från FK-underdelen under spänning.
• Avlägsna inte på M12-kontakterna under spänning.
• Använd M12-stickkontaktanslutningar med sexkant-kopplingsmuttrar, Åtdragningsmoment 0,8 Nm.
• Skruvarnas vridmoment ska kontrolleras och säkerställas 2 veckor efter monteringen.

SVENSKA

• Blindpropp, höljets över-/underdel och M12-skruvkopplingar får bara öppnas eller stängas i en tillräckligt ren omgivning.
• En FK underdel med uttag för adressering får ej användas.
• För användning i explosionsfarlig miljö enligt specifikation är rätt skyddsform en viktig förutsättning. Därför ska vederbörlig noggrannhet tillämpas vid monteringen av höljet och tätningarna, se Inbyggnadsanvisningar / Montering.
• Använd endast den bifogade underdelen och de bifogade tätningarna.

Service /underhåll

Det är inte tillåtet att förändra något på apparaten, reparationer är inte möjliga. Om det är något fel på apparaten v.g. kontakta tillverkaren.
