Produkttyp	Elektronikmodul
Marke	IFM
Modell	AC005A
ATEX-Zone	II 3G (Gas) und II 3D (Staub)
Umgebungstemperatur	0 bis +40°C
Schutzart	IP67
Gehäusematerial	Kunststoff
Montage	Auf Profilschiene 35 mm oder Montageplatte
Anschluss	Basis für gelbes Flachbandkabel AC4000, M12-Steckverbinder
Anzugsdrehmoment	0,8 Nm (Schrauben, Stopfen, M12-Steckverbinder)
Spannungsversorgung	Über die Anschlussbasis (Spannung nicht spezifiziert)
Hauptfunktionen	Schalten und Übertragen von Signalen in explosionsgefährdeten Bereichen
Wartung und Reinigung	Mit feuchtem Tuch reinigen, elektrostatische Aufladungen vermeiden
Sicherheit	ATEX-konforme Verwendung, Montage durch qualifiziertes Personal, nicht unter Spannung trennen
Ersatzteile und Reparierbarkeit	Keine Reparatur möglich, Hersteller kontaktieren
Mitgeliefertes Zubehör	Basis, Dichtungen, Stopfen AC3004
Erforderliches Kabel	Ausschließlich gelbes Flachbandkabel AC4000
Besondere Bedingungen	Elektrostatische Aufladungen, direkte UV-Strahlung, Staubströmung vermeiden
ATEX-Kennzeichnung	II 3G EEx nA II T6 X / II 3D T 60°C X IP67

Häufig gestellte Fragen - AC005A IFM

Wie installiere ich das Modul AC005A in einer ATEX-Zone?

Das Modul muss von qualifiziertem Personal auf einer Profilschiene 35 mm oder Montageplatte montiert werden. Verwenden Sie die mitgelieferte Basis und das gelbe Flachbandkabel AC4000. Ziehen Sie die Schrauben über Kreuz mit 0,8 Nm an. Beachten Sie die Umgebungstemperatur von 0 bis +40°C und vermeiden Sie elektrostatische Aufladungen.

Welches Kabel verwende ich mit dem Modul?

Verwenden Sie ausschließlich das vom Hersteller mitgelieferte gelbe Flachbandkabel AC4000. Jedes andere Kabel könnte die ATEX-Sicherheit gefährden.

Wie hoch ist das Anzugsdrehmoment der Schrauben?

Alle Schrauben, Stopfen und M12-Muttern müssen mit einem Drehmoment von 0,8 Nm angezogen werden. Überprüfen Sie den Sitz nach 2 Wochen und ziehen Sie bei Bedarf nach.

Kann das Modul mit einem trockenen Tuch gereinigt werden?

Nein, reinigen Sie nur mit einem feuchten Tuch um elektrostatische Aufladungen zu vermeiden. Nicht mit nichtleitenden Materialien reiben.

Welche Umgebungstemperatur ist zulässig?

Die zulässige Umgebungstemperatur beträgt 0 bis +40°C, abhängig von der abgegebenen Maximalleistung.

Wie verschließe ich ungenutzte Anschlüsse?

Verwenden Sie Stopfen vom Typ AC3004, um ungenutzte M12-Anschlüsse zu verschließen. Ziehen Sie mit einem Drehmoment von 0,8 Nm an.

Ist eine Reparatur des Moduls bei Ausfall möglich?

Nein, es ist keine Reparatur möglich. Bei Störung kontaktieren Sie den Hersteller.

Was tun bei Ausfall des Moduls?

Bitte kontaktieren Sie den Hersteller (IFM) oder Ihren Händler. Versuchen Sie keine Reparatur.

Welche besonderen Bedingungen gelten für einen sicheren Betrieb?

Vermeiden Sie elektrostatische Aufladungen, direkte UV-Strahlung, Installation in einem Staubstrom, und schützen Sie das Gerät vor Stößen (maximale Aufprallenergie 2 Joule).

Kann das Modul auf einer Schiene montiert werden?

Ja, es wird auf einer Profilschiene 35 mm oder direkt auf einer Montageplatte montiert.

BEDIENUNGSANLEITUNG AC005A IFM

Betriebsanleitung (D)

Operating instructions (GB / IRL)

1. Nach der ATEX-Richtlinie 94/9 EG (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EG Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EEEesti keel

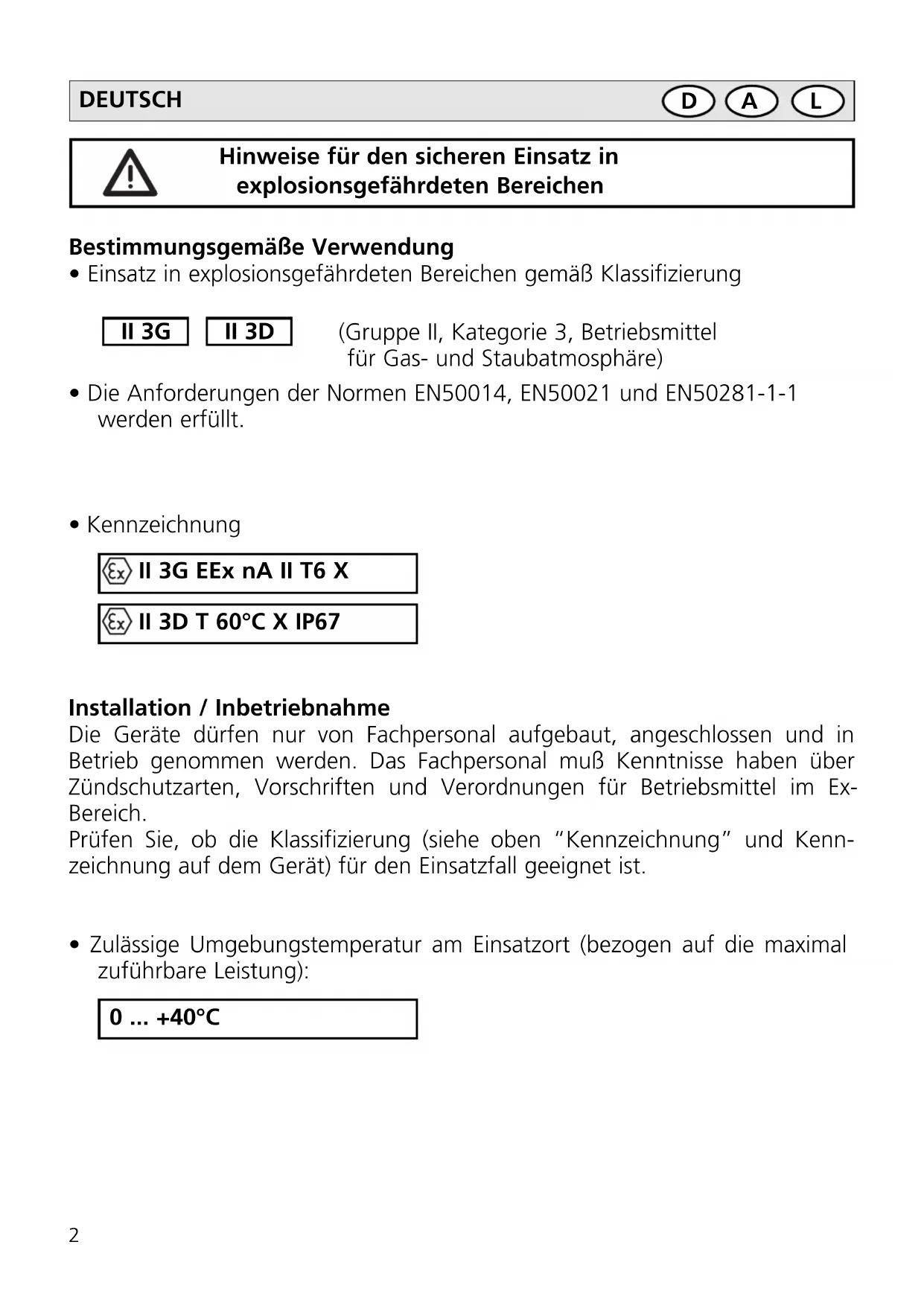

Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen

Bestimmungsgemäße Verwendung

- Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung

II 3G II 3D

(Gruppe II, Kategorie 3, Betriebsmittel für Gas- und Staubatmosphäre)

• Die Anforderungen der Normen EN50014, EN50021 und EN50281-1-1 werden erfüllt.

- Kennzeichnung

II 3G EEx nA II T6 X

II 3D T 60°C X IP67

Installation / Inbetriebnahme

Die Geräte dürfen nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muß Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.

Prüfen Sie, ob die Klassifizierung (siehe oben "Kennzeichnung" und Kennzeichnung auf dem Gerät) für den Einsatzfall geeignet ist.

- Zulässige Umgebungstemperatur am Einsatzort (bezogen auf die maximal zuführbare Leistung):

0 ... +40°C

Einbauhinweise / Montage

• Beachten Sie die jeweiligen nationalen Vorschriften und Bestimmungen.
• Montieren Sie das Modul auf ein verdrahtetes FK-Unterteil und klemmen Sie es auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.
• Um die angegebene Schutzart einzuhalten, sind die 4 Schrauben des Ober-teils gleichmäßig über Kreuz mit 0,8 Nm anzuziehen. Achten Sie bei der Montage des Modules darauf, daß die Dichtung sorgfältig eingelegt wird. Verwenden Sie ausschließlich das beigelegte Unterteil sowie die beigelegten Dichtungen. Verwenden Sie ausschließlich das gelbe AS-i Flachkabel AC4000.
• Die Kabel-Biegeradien sind bei Installation und Verlegung so zu wählen, daß weder die Kabeleinführungen noch die Dichtungen mechanisch belastet werden.

Besondere Bedingungen für den sicheren Betrieb

• Vermeiden Sie statische Aufladungen an Kunststoffgeräten und Kabeln.
• Montieren Sie das Modul nicht im Staubstrom.
• Vermeiden Sie Staubablagerungen auf dem Modul.
• Vermeiden Sie elektrostatische Aufladungen, reinigen Sie das Gerät nur mit einem feuchten Tuch. Das Reiben mit nichtleitenden Materialen ist grundsätzlich zu vermeiden.
• Vermeiden Sie direkte Bestrahlung mit hohen UV-Anteilen (Sonnenlicht), montieren Sie das Gerät an einem geschützen Ort.
• Das Gerät ist für niedrige Schlagenergie ausgelegt (EN50021, Tabelle 13, 2Joule). Schützen Sie Gerät und Kabel vor Zerstörung.
• Setzen Sie die Abschlußdichtungen in das mitgelieferte Modulunterteil ein, wenn sich das Modul am Ende des Kabelstrangs befindet. Das Flachkabelende muß innerhalb des Moduls liegen.
• Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), Anzugsmoment 0,8 Nm.
• Trennen Sie das Moduloberteil nicht unter Spannung vom FK-Unterteil.
• Trennen Sie die M12-Steckverbindungen nicht unter Spannung.
• Verwenden Sie M12-Steckverbindungen mit Sechskant-Überwurfmuttern, Anzugsmoment 0,8 Nm.

• Das Drehmoment der Schrauben ist 2 Wochen nach der Montage zu überprüfen und sicherzustellen.

• Blindstopfen, Gehäuseober-/unterteil und M12-Verschraubungen dürfen nur in hinreichend sauberer Umgebung geöffnet oder verschlossen werden.

• Der Einsatz eines FK-Unterteils mit Adressierbuchse ist nicht zulässig.
• Für den Einsatz im explosionsgefährdeten Bereich gemäß Angabe ist die Schutzart eine wesentliche Voraussetzung. Daher ist bei der Montage des Gehäuses und der Dichtungen entsprechende Sorgfalt anzuwenden, s. Einbauhinweise /Montage.
• Verwenden Sie ausschließlich das beigelegte Unterteil sowie die beigelegten Dichtungen.

Instandhaltung / Wartung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfall bitte an den Hersteller.
