Marke	IFM
Modell	AC2508
Produkttyp	AS-i-Modul (Aktor-Sensor-Schnittstelle)
AS-Interface-Version	2.1
AS-i-Profil	S-8.0.E
Maximale Anzahl Module pro Master	31
Spannungsversorgung	Über AS-i-Bus (30 V DC)
Anzahl Ausgänge	4 (M12-Steckverbinder)
Adressierung der Slaves	1 bis 31; Standardadresse 0
Adressierungsmodi	Adressiereinheit AC1144 oder Infrarot (über Kabel E70211)
LED-Anzeigen	4x gelb (Ausgänge), 1x grün (Sensornetzteil), 1x rot (Kommunikations-/Gerätefehler)
Schutzart	IP67 (mit Verschlussstopfen auf unbenutzten Steckverbindern)
Montage	Auf AS-i-Verdrahtungsbasis, Drehmoment 0,8 Nm
Elektrischer Anschluss	Aktorsteckverbinder auf M12-Steckverbinder
Diagnosefunktionen	Überlast-/Kurzschlussmeldung über blinkende rote LED und internes Bit
Wartung und Reinigung	Nicht benutzte Steckverbinder mit Verschlussstopfen (AC73004) abdecken, um IP67 zu erhalten
Sicherheit	Adressstecker nicht unter Spannung abziehen; AS-i-Kommunikation bei Infrarotadressierung deaktivieren
Ersatzteile / Zubehör	Adressiereinheit AC1144, Adresskabel E70213, Infrarotkabel E70211, Verschlussstopfen AC73004, Basen AC5011/AC5003
Reparaturfähigkeit	Austausch des gesamten Moduls; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Anleitung in mehreren Sprachen auf notice-facile.com; Datenblatt auf ifm-electronic.com

Häufig gestellte Fragen - AC2508 IFM

Wie adressiere ich das Modul AC2508?

Sie können die Adressiereinheit AC1144 mit dem Kabel E70213 (für Basis mit Stecker) oder die Infrarotadressierung über das Kabel E70211 verwenden. Die Adresse muss zwischen 1 und 31 liegen; bei Lieferung ist sie 0.

Was tun, wenn die rote FAULT-LED leuchtet?

Eine leuchtende rote LED zeigt einen AS-i-Kommunikationsfehler oder eine Slave-Adresse 0 an. Überprüfen Sie die AS-i-Verkabelung und die Moduladresse.

Wie installiere ich das Modul AC2508?

Montieren Sie das Modul auf der AS-i-Verdrahtungsbasis. Ziehen Sie die Schrauben mit einem Drehmoment von 0,8 Nm an. Schließen Sie dann die Aktorsteckverbinder an die M12-Steckverbinder an.

Welche IP-Schutzart hat das Modul?

Das Modul bietet Schutzart IP67, sofern die nicht verwendeten M12-Steckverbinder mit Verschlussstopfen (Ref. AC73004) verschlossen sind.

Kann ich das Modul unter Spannung adressieren?

Nein, ziehen Sie auf keinen Fall den Adressstecker unter Spannung ab. Bei Infrarotadressierung muss die AS-i-Kommunikation deaktiviert werden (trennen Sie den Master oder verwenden Sie ein ifm-Netzteil mit Abschaltfunktion).

Was bedeutet das Blinken der roten LED?

Ein Blinken der roten LED zeigt einen Peripheriefehler an, wie Überlast oder Kurzschluss an einem Ausgang. Der AS-i-Master erhält diese Information über das interne Bit 'Peripheriefehler'.

Wie viele AC2508-Module können an einen AS-i-Master angeschlossen werden?

Jeder AS-i-Master kann bis zu 31 Slave-Module verwalten, darunter das AC2508.

Ist das Modul AC2508 mit Version 2.1 des AS-i-Busses kompatibel?

Ja, es ist für AS-Interface Version 2.1 spezifiziert und unterstützt das Profil S-8.0.E.

Wo finde ich das detaillierte Datenblatt des AC2508?

Das Datenblatt steht auf der Website ifm-electronic.com zum Download zur Verfügung. Geben Sie AC2508 in die Suche ein.

Welches Zubehör wird für die Adressierung empfohlen?

Die Adressiereinheit AC1144, das Adresskabel E70213 (für Basis mit Stecker) und das Infrarot-Adresskabel E70211 sind je nach gewählter Methode erforderlich.

BEDIENUNGSANLEITUNG AC2508 IFM

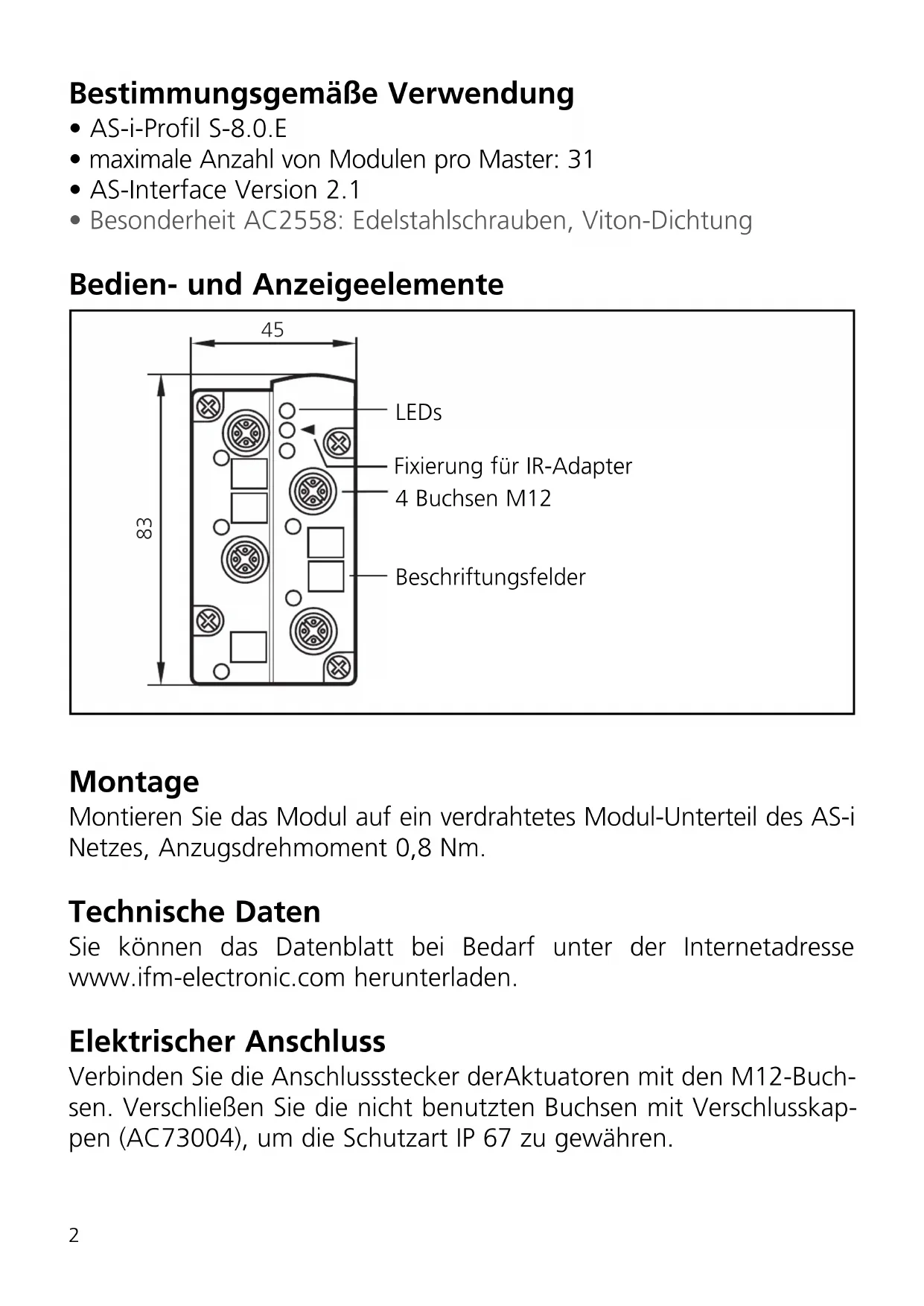

Bestimmungsgemäße Verwendung

• AS-i-Profil S-8.0.E
• maximale Anzahl von Modulen pro Master: 31
  • AS-Interface Version 2.1
• Besonderheit AC2558: Edelstahlschrauben, Viton-Dichtung

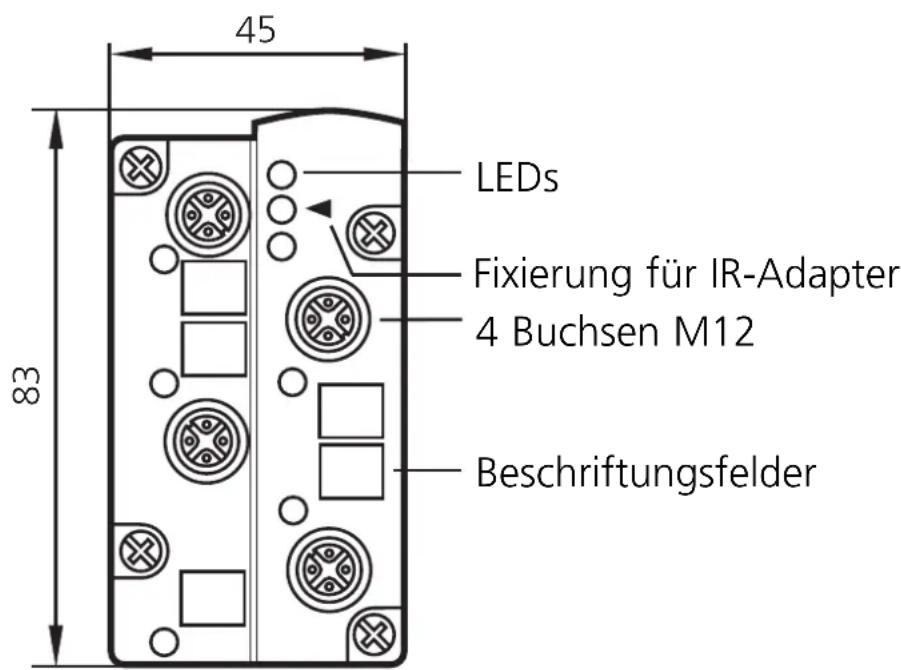

Bedien- und Anzeigeelemente

45 LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder 83

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

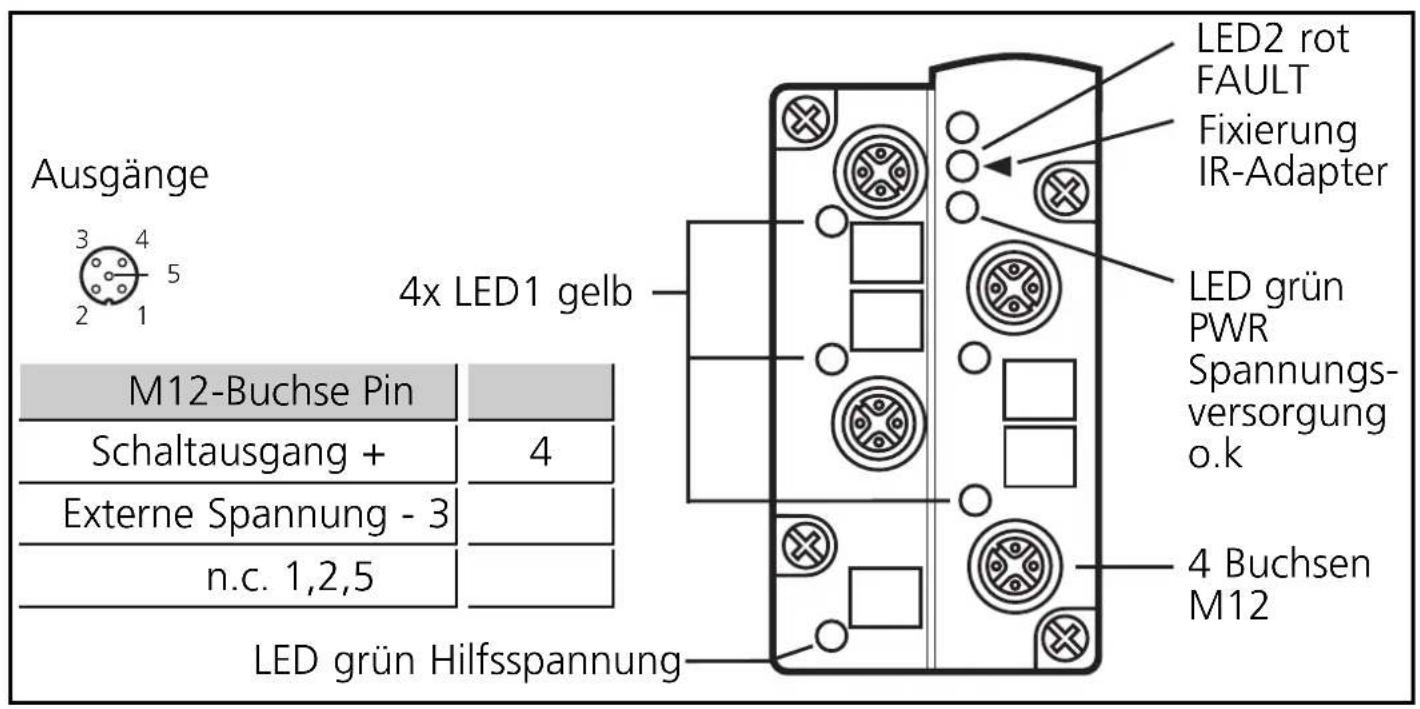

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker derAktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC73004), um die Schutzart IP 67 zu gewähren.

Ausgänge 3 4 5 2 1 4x LED1 gelb LED grün PWR Spannungs- versorgung o.k M12-Buchse Pin Schaltausgang + 4 Externe Spannung - 3 n.c. 1,2,5 LED grün Hilfsspannung LED2 rot FAULT Fixierung IR-Adapter 4 Buchsen M12

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muss während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Ausgang überlastet bzw. kurzgeschlossen

Überlast und Kurzschluss des Ausgangs wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Statusregister signalisiert.
