Produkttyp	AS-i Elektronikmodul
Marke	IFM
Modell	AC2564
Kategorie	AS-i Schnittstellenmodul
Schnittstelle	AS-Interface V2.1
AS-i Profil	S-B.A.E
Maximale Anzahl Module pro Master	31 (62 mit AS-i Master V2.1)
Spannungsversorgung	Über AS-i Netzwerk (gelbes Kabel) und externe Versorgung möglich
Adressierung	Über Adressiereinheit AC1144 (Infrarot oder kabelgebunden) oder über Adressierstecker
LED-Anzeigen	Gelbe LED (Eingang/Ausgang), grüne LED (Spannungsversorgung), rot dauerhaft (Kommunikationsfehler), rot blinkend (Peripheriefehler), IR-Empfänger-LED
Anschluss Sensoren/Aktoren	M12-Steckverbinder
Montage	Auf AS-i Verdrahtungsbasis, Drehmoment 0,8 Nm
Schutzart	IP67 (wenn ungenutzte Steckverbinder mit Verschlussstopfen AC3004 verschlossen)
Hauptfunktionen	Schnittstelle zwischen Sensoren/Aktoren und AS-i Netzwerk, Infrarotadressierung, Fehlererkennung
Wartung und Reinigung	Keine besondere Wartung erforderlich. Bei Bedarf mit einem trockenen Tuch reinigen.
Sicherheit	Vor der Adressierung über den Adressierstecker spannungsfrei schalten. Ungenutzte Steckverbinder abdecken.
Ersatzteile und Reparierbarkeit	Verdrahtungsbasen AC5011/AC5003, Verschlussstopfen AC3004, Adressiereinheit AC1144, Kabel E70213/E70211
Allgemeine Informationen	Anleitung als PDF verfügbar auf notice-facile.com

Häufig gestellte Fragen - AC2564 IFM

Wie adressiere ich das AS-i Modul AC2564?

Die Adressierung kann auf zwei Arten erfolgen: über die Adressiereinheit AC1144 per Kabel oder Infrarot, oder über den Adressierstecker an der Basis AC5011. Für die Infrarotadressierung verwenden Sie das Kabel E70211 und deaktivieren Sie die AS-i Kommunikation durch Trennen des Masters.

Was bedeuten die LEDs am Modul?

Die gelbe LED zeigt an, dass der Ein-/Ausgang geschaltet ist. Die grüne LED bestätigt die Spannungsversorgung. Die rote Dauer-LED signalisiert einen AS-i Kommunikationsfehler (z.B. Adresse 0). Die rote blinkende LED zeigt einen Peripheriefehler (Überlast oder Kurzschluss) an. Die LED 3 ist der Infrarotempfänger.

Wie viele Slaves können an einem AS-i Master betrieben werden?

Mit diesem Modul (Profil S-B.A.E) können Sie bis zu 31 Slaves (oder 62, wenn der Master die Version AS-i V2.1 hat) anschließen.

Wie montiere ich das Modul AC2564?

Montieren Sie das Modul auf einer an das AS-i Netzwerk angeschlossenen Verdrahtungsbasis. Ziehen Sie die Schrauben mit einem Drehmoment von 0,8 Nm an. Stellen Sie sicher, dass ungenutzte Steckverbinder mit Verschlussstopfen AC3004 verschlossen sind, um die IP67-Dichtigkeit zu gewährleisten.

Kann ich eine externe Spannungsversorgung mit diesem Modul verwenden?

Ja, das Modul kann über das AS-i Netzwerk (gelbes Kabel) oder über eine externe Spannungsversorgung je nach verwendeter Basis (z.B. AC5011 für Flachbandkabel mit externer Versorgung) versorgt werden.

Was tun, wenn die rote LED blinkt?

Dies zeigt einen Peripheriefehler an, wahrscheinlich eine Überlast oder einen Kurzschluss an der Versorgung eines Sensors oder Ausgangs. Überprüfen Sie die Verbindungen und den Zustand der angeschlossenen Peripheriegeräte.

Wie adressiere ich das Modul, wenn die Basis keinen Adressierstecker hat?

Wenn Sie die Basis AC5003 (ohne Adressierstecker) verwenden, müssen Sie das Modul zuerst über die Adressiereinheit AC1144 adressieren, bevor Sie es auf der Basis montieren.

Welche Adressierkabel sind kompatibel?

Für die kabelgebundene Adressierung verwenden Sie das Kabel E70213. Für die Infrarotadressierung verwenden Sie das Kabel E70211 zusammen mit der Adressiereinheit AC1144.

Ist das Modul AC2564 mit AS-i V2.0 kompatibel?

Das Modul ist für AS-Interface V2.1 spezifiziert, kann aber mit V2.0-Mastern betrieben werden. Einige Funktionen (wie die Peripheriefehlererkennung) könnten jedoch nicht verfügbar sein.

Wo kann ich das vollständige Datenblatt herunterladen?

Das Datenblatt ist auf der IFM-Website unter www.ifm.com verfügbar. Sie können die Bedienungsanleitung auch als PDF auf notice-facile.com finden.

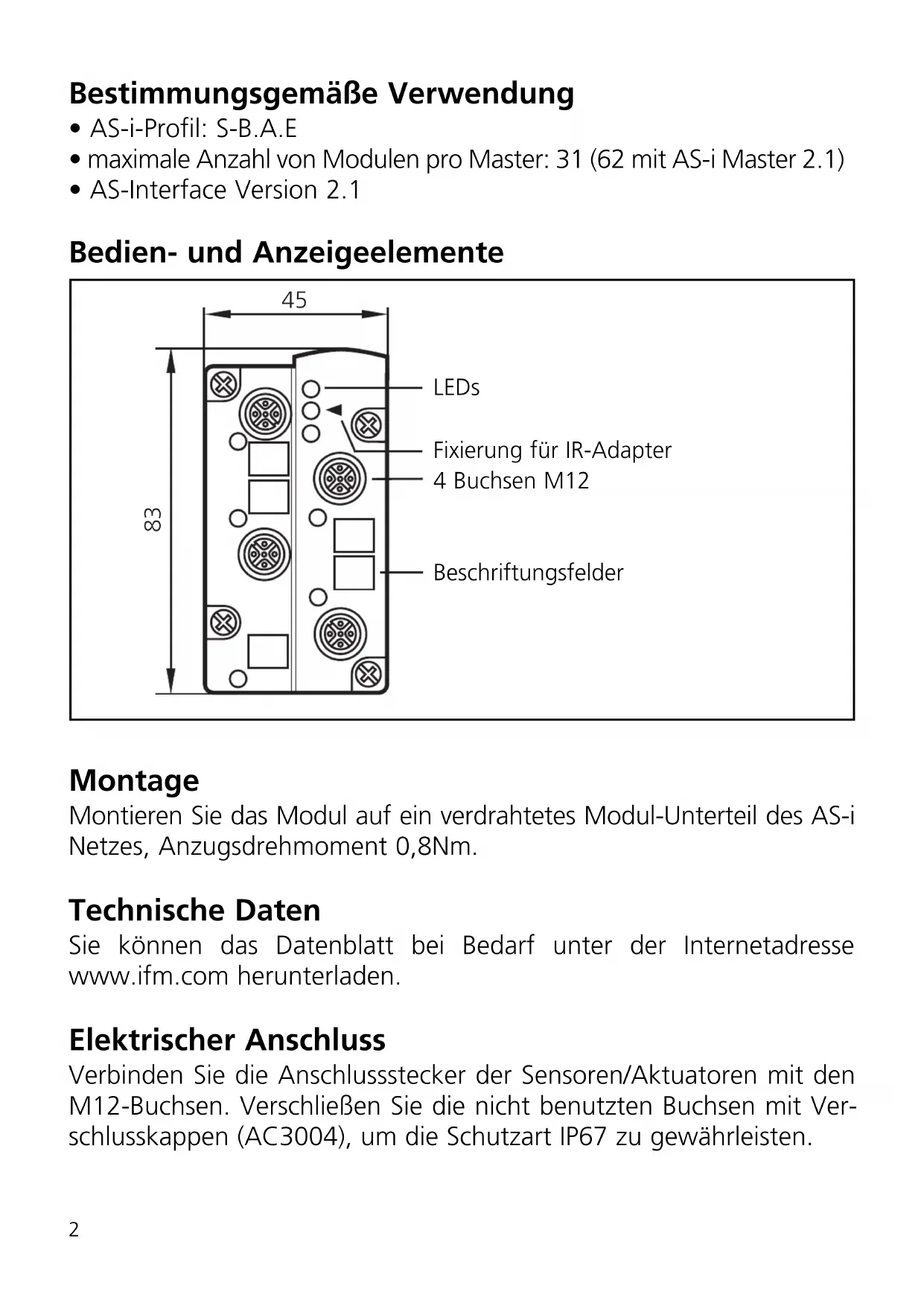

BEDIENUNGSANLEITUNG AC2564 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil: S-B.A.E
• maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
  • AS-Interface Version 2.1

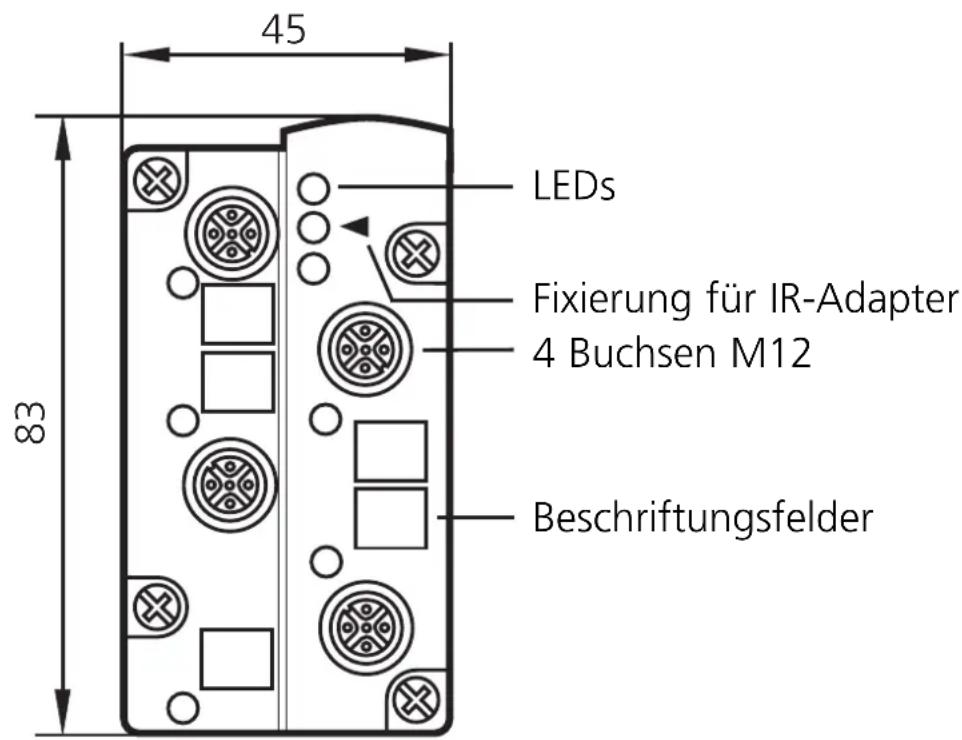

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterladen.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC3004), um die Schutzart IP67 zu gewährleisten.

M12-Buchse Pin
Externe Spannung -	3
Schaltausgang + 4
	5

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
	5

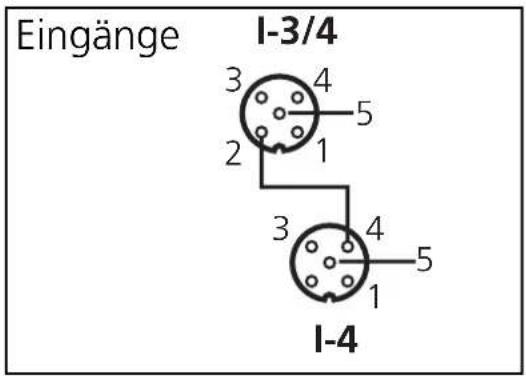

Datenbit D0	D1 D2 D3
Eingang 1 2	3 4
Buchse —	— I-3/4 I-3/4 I-4
PIN — —	4	2		4

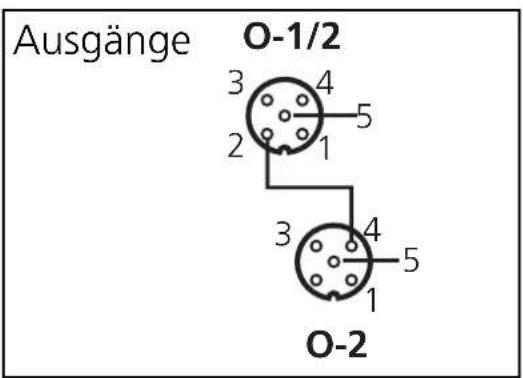

Ausgang	1 2 3 4
Buchse	O-1/2	O-1/2	O-2	—	—
PIN	4	2	4	—	—

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-E-Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-E-Unterteil AC5003 (ohne Adressierbuchse) mus das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 darf nicht genutzt werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

* Defaulteinstellung

Betrieb

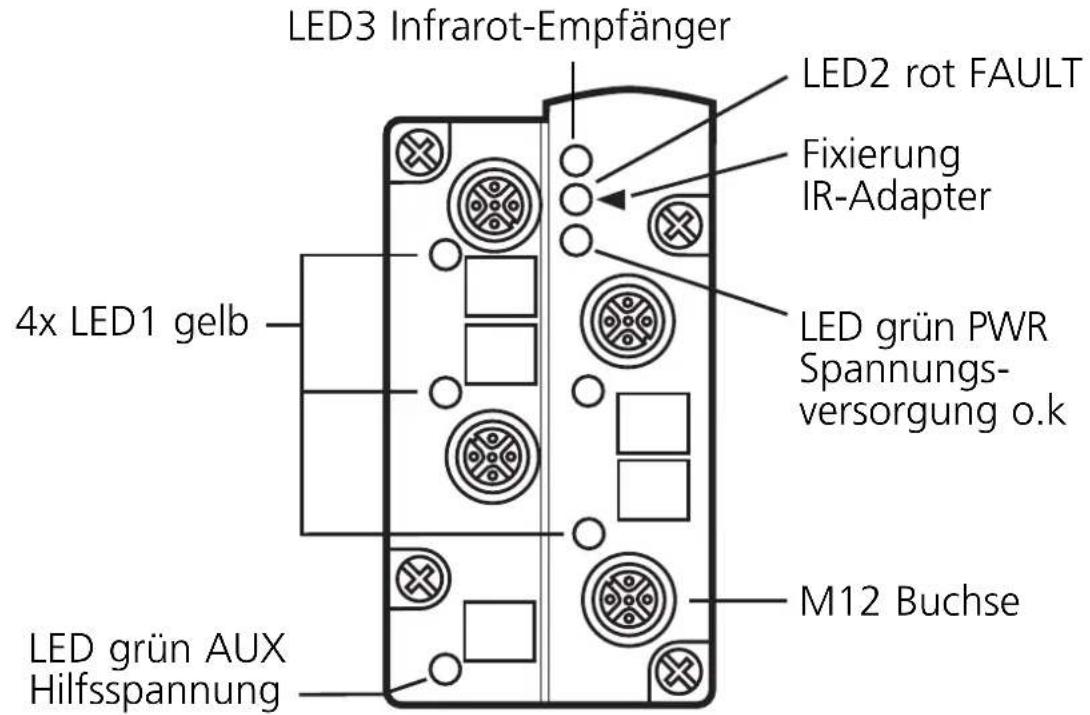

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z.B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung/Ausgang überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluss von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
