Produkttyp	AS-i Elektronikmodul (Aktor-Sensor-Schnittstelle)
Marke	IFM
Modell	AC2505
AS-i Profil	S-0.0.E
AS-Interface Version	2.1
Maximale Anzahl Module pro Master	31
Anzahl Eingänge	4 (M12-Buchsen)
Spannungsversorgung	Über AS-i Netzwerk (30 V DC)
LED-Anzeige	4 gelb (Eingänge), 1 grün (Sensorversorgung OK), 1 rot (Kommunikationsfehler/Peripheriefehler), 1 infrarot
Schutzart	IP67 (mit Verschlussstopfen auf ungenutzten Buchsen)
Montage	Auf Anschlussbasis, Anzugsmoment 0,8 Nm
Adressierung	Adresse 1 bis 31 (Voreinstellung 0), über Adressiereinheit AC1144 oder infrarot
Hauptfunktionen	AS-i Schnittstelle für Sensoren, infrarote Adressierung, Peripheriefehlererkennung (Überlast/Kurzschluss)
Wartung und Reinigung	Mit trockenem Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Eingänge nicht an externes Potential anschließen; Adressierstecker nicht unter Spannung entfernen; Master während der Infrarotadressierung abklemmen
Ersatzteile und Reparierbarkeit	Schutzstopfen AC3004, Anschlussbasen AC5010/AC5000, Adressierkabel E70213/E70211
Allgemeine Informationen	AS-i Version 2.1, Profil S-0.0.E, kompatibel mit Standard-AS-i-Mastern

Häufig gestellte Fragen - AC2505 IFM

Wie adressiere ich das Modul AC2505?

Sie können das Modul über die Adressiereinheit AC1144 (per Kabel oder Infrarot) adressieren. Die Adresse muss zwischen 1 und 31 liegen. Bei Lieferung ist die Adresse 0. Für die Infrarotadressierung trennen Sie zuerst den Master und versorgen Sie die Slaves über das AS-i Netzteil.

Was bedeutet die leuchtende rote LED?

Die leuchtende rote FAULT LED (LED2) zeigt einen AS-i Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil (z. B. Slave-Adresse 0). Wenn sie blinkt, signalisiert dies einen Peripheriefehler, wie eine Überlast oder einen Kurzschluss der Sensorversorgung.

Wie schließe ich die Sensoren an das Modul an?

Schließen Sie die Sensoren an die 4 M12-Buchsen des Moduls an. Die Sensorversorgung erfolgt über das AS-i Netzwerk. Schließen Sie die Eingänge nicht an ein externes Potential an. Decken Sie ungenutzte Buchsen mit den Verschlussstopfen AC3004 ab, um die Schutzart IP67 zu erhalten.

Wie viele Module können maximal pro Master angeschlossen werden?

Die maximale Anzahl der AC2505 Module, die an einen AS-i Master angeschlossen werden können, beträgt 31.

Wie führe ich eine Infrarotadressierung durch?

Verwenden Sie die Adressiereinheit AC1144 mit dem Infrarotkabel E70211. Deaktivieren Sie vor der Adressierung die AS-i Kommunikation, indem Sie den Master abklemmen. Versorgen Sie die Slaves über das AS-i Netzteil. Wenn Sie ein ifm AS-i SL Netzteil verwenden, kann die Kommunikation über einen Stecker deaktiviert werden.

Was tun, wenn die rote LED blinkt?

Ein Blinken der roten FAULT LED zeigt einen Peripheriefehler an, wie eine Überlast oder einen Kurzschluss der Sensorversorgung. Überprüfen Sie die Verkabelung der Sensoren und die Versorgung. Der Fehler wird dem AS-i Master über das interne Bit 'Peripheriefehler' im Statusregister gemeldet.

Wie hoch ist die Versorgungsspannung des Moduls?

Das Modul wird über das AS-i Netzwerk versorgt, typischerweise mit 30 V DC. Die Nenneingangsspannung beträgt 31,6 V DC (240 mA) für die Sensorversorgung, und der Ausgang kann 30 V DC (200 mA) liefern.

Wie gewährleiste ich die Schutzart IP67 des Moduls?

Um die Schutzart IP67 zu gewährleisten, müssen nicht genutzte M12-Buchsen mit den Schutzstopfen AC3004 abgedeckt werden. Achten Sie auch darauf, dass die Anschlussbasis korrekt montiert ist und die Dichtungen in gutem Zustand sind.

Kann ich das Modul mit einer Basis ohne Adressierstecker verwenden?

Ja, wenn Sie die Basis AC5000 (ohne Adressierstecker) verwenden, müssen Sie das Modul zuerst mit der Adressiereinheit AC1144 adressieren, bevor Sie es auf der Basis montieren. Die Basis AC5010 verfügt über einen integrierten Adressierstecker für eine spätere Adressierung.

Was tun bei Überlast oder Kurzschluss der Eingänge?

Bei Überlast oder Kurzschluss der Sensorversorgung blinkt die rote LED und ein Peripheriefehler wird dem AS-i Master gemeldet. Trennen Sie die Spannungsversorgung, beheben Sie den Fehler (z. B. ersetzen Sie den defekten Sensor), und schalten Sie dann wieder ein. Der Fehler wird automatisch gelöscht, sobald er behoben ist.

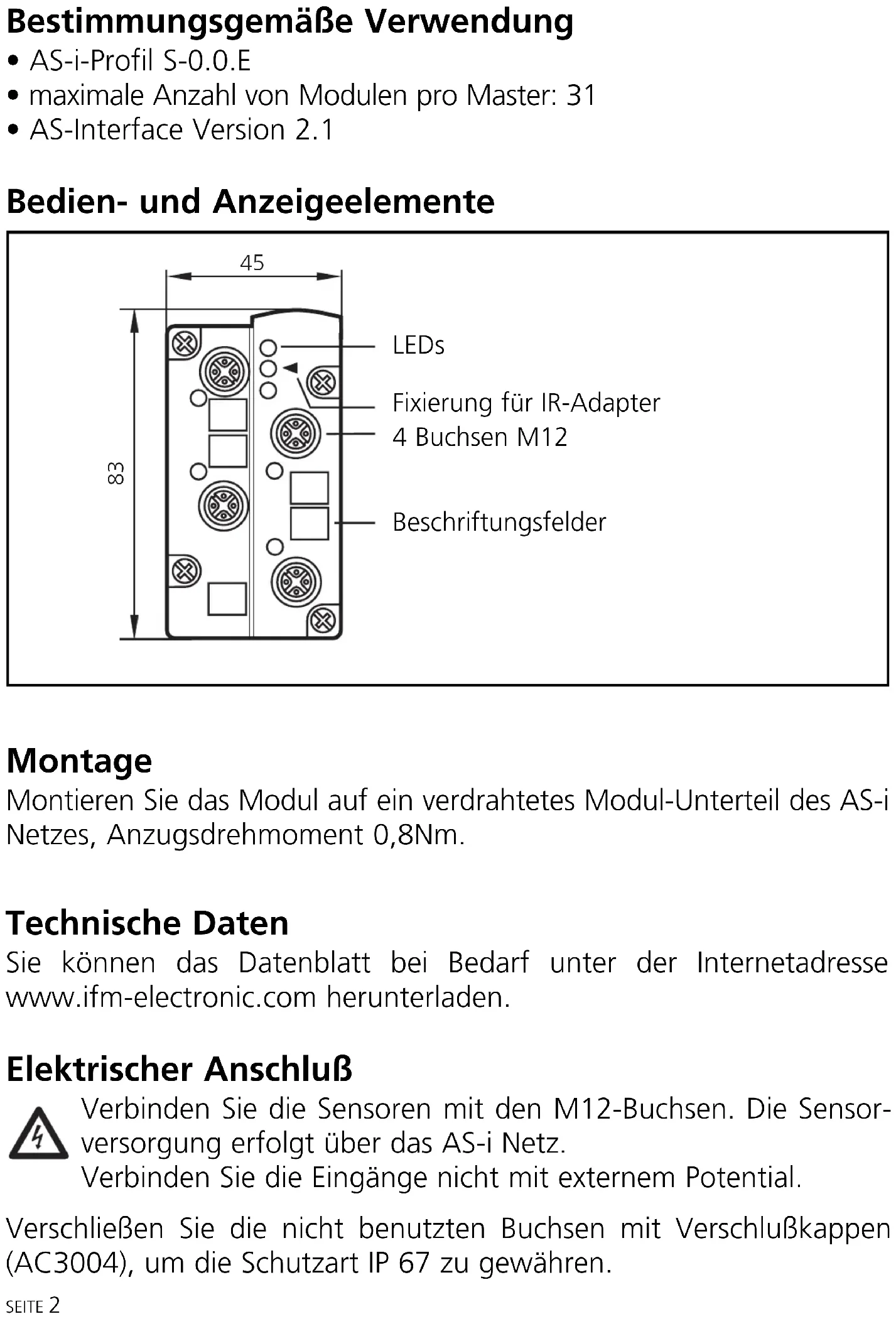

BEDIENUNGSANLEITUNG AC2505 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S-0.0.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1

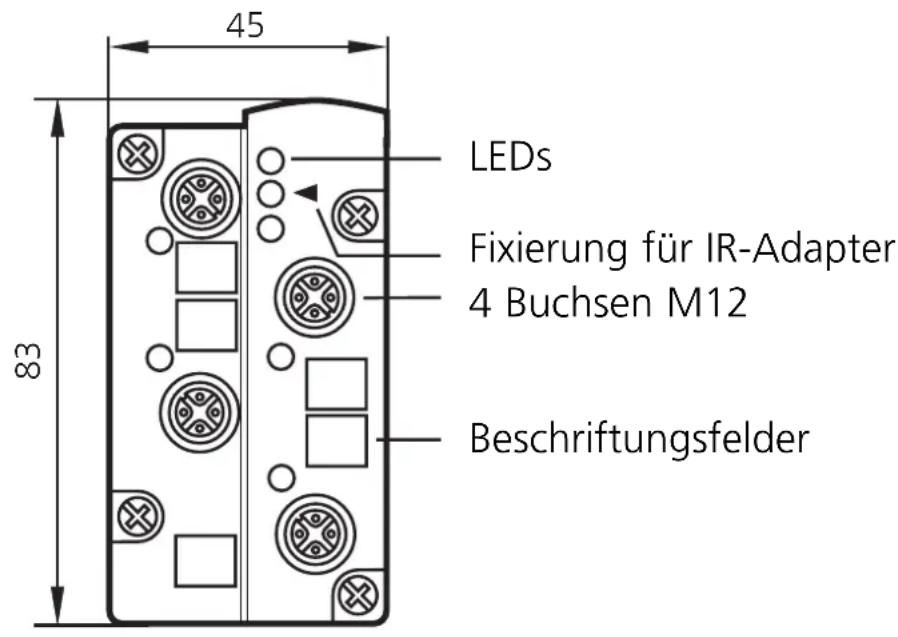

Bedien- und Anzeigeelemente

45 LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder 83

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

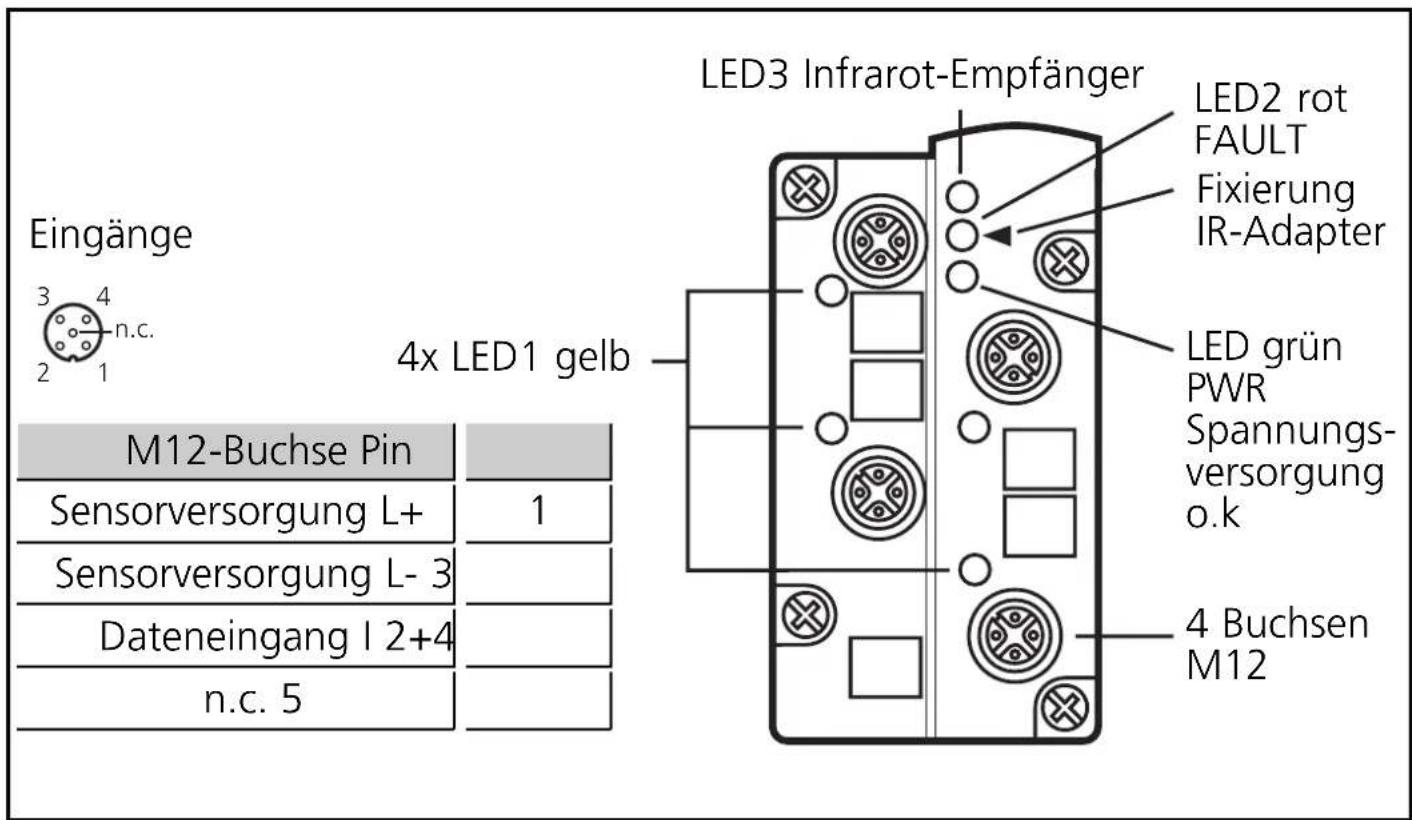

Elektrischer Anschluß

Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensor-versorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge nicht mit externem Potential.

Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

Eingänge 3 4 n.c. 2 1 LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR Spannungs-versorgung o.k 4x LED1 gelb M12-Buchse Pin Sensorversorgung L+ 1 Sensorversorgung L- 3 Dateneingang I 2+4 n.c. 5 4 Buchsen M12

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-Unterteil AC5010 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-Unterteil AC5000 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß der Eingangsversorgung wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
