Type de produit	Module électronique AS-i (Interface Actionneur-Capteur)
Marque	IFM
Modèle	AC2505
Profil AS-i	S-0.0.E
Version AS-interface	2.1
Nombre maximal de modules par maître	31
Nombre d'entrées	4 (prises M12)
Alimentation	Via réseau AS-i (30 V DC)
Indication LED	4 jaunes (entrées), 1 verte (alimentation capteur OK), 1 rouge (erreur communication/défaut périphérique), 1 infrarouge
Protection	IP67 (avec bouchons sur prises non utilisées)
Montage	Sur embase de câblage, couple de serrage 0,8 Nm
Adressage	Adresse 1 à 31 (défaut 0), via unité AC1144 ou infrarouge
Fonctions principales	Interface AS-i pour capteurs, adressage infrarouge, détection de défaut périphérique (surcharge/court-circuit)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas raccorder les entrées à un potentiel externe ; ne pas retirer la prise d'adressage sous tension ; débrancher le maître pendant l'adressage infrarouge
Pièces détachées et réparabilité	Bouchons de protection AC3004, embases AC5010/AC5000, cordon d'adressage E70213/E70211
Informations générales	Version AS-i 2.1, profil S-0.0.E, compatible avec maîtres AS-i standard

FOIRE AUX QUESTIONS - AC2505 IFM

Comment adresser le module AC2505 ?

Vous pouvez adresser le module via l'unité d'adressage AC1144 (par câble ou infrarouge). L'adresse doit être comprise entre 1 et 31. À la livraison, l'adresse est 0. Pour l'adressage infrarouge, débranchez d'abord le maître et alimentez les esclaves via le bloc d'alimentation AS-i.

Que signifie le voyant rouge allumé ?

Le voyant rouge FAULT (LED2) allumé indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple, adresse d'esclave 0). S'il clignote, cela signale un défaut périphérique, comme une surcharge ou un court-circuit de l'alimentation des capteurs.

Comment connecter les capteurs au module ?

Raccordez les capteurs aux 4 prises M12 du module. L'alimentation des capteurs est fournie via le réseau AS-i. Ne raccordez pas les entrées à un potentiel externe. Couvrez les prises non utilisées avec les bouchons AC3004 pour maintenir la protection IP67.

Quel est le nombre maximal de modules par maître ?

Le nombre maximal de modules AC2505 pouvant être connectés à un maître AS-i est de 31.

Comment effectuer un adressage infrarouge ?

Utilisez l'unité d'adressage AC1144 avec le cordon infrarouge E70211. Avant l'adressage, désactivez la communication AS-i en débranchant le maître. Alimentez les esclaves via le bloc d'alimentation AS-i. Si vous utilisez un bloc d'alimentation ifm AS-i SL, la communication peut être désactivée par un connecteur.

Que faire si le voyant rouge clignote ?

Un clignotement du voyant rouge FAULT indique un défaut périphérique, comme une surcharge ou un court-circuit de l'alimentation des capteurs. Vérifiez le câblage des capteurs et l'alimentation. Le défaut est signalé au maître AS-i via le bit interne 'défaut périphérique' dans le registre d'états.

Quelle est la tension d'alimentation du module ?

Le module est alimenté par le réseau AS-i, typiquement en 30 V DC. La tension d'entrée nominale est de 31,6 V DC (240 mA) pour l'alimentation des capteurs, et la sortie peut délivrer 30 V DC (200 mA).

Comment garantir la protection IP67 du module ?

Pour assurer la protection IP67, les prises M12 non utilisées doivent être recouvertes avec les bouchons de protection AC3004. Veillez également à ce que l'embase de câblage soit correctement montée et que les joints soient en bon état.

Puis-je utiliser le module avec une embase sans prise d'adressage ?

Oui, si vous utilisez l'embase AC5000 (sans prise d'adressage), vous devez d'abord adresser le module avec l'unité AC1144 avant de le monter sur l'embase. L'embase AC5010 possède une prise d'adressage intégrée pour un adressage ultérieur.

Que faire en cas de surcharge ou court-circuit des entrées ?

En cas de surcharge ou court-circuit de l'alimentation des capteurs, le voyant rouge clignote et un défaut périphérique est signalé au maître AS-i. Débranchez l'alimentation, corrigez le défaut (par exemple, remplacez le capteur défectueux), puis remettez sous tension. Le défaut est automatiquement effacé une fois résolu.

MODE D'EMPLOI AC2505 IFM

LISTED IND. CONT. EQ. 92CA

Asinterface

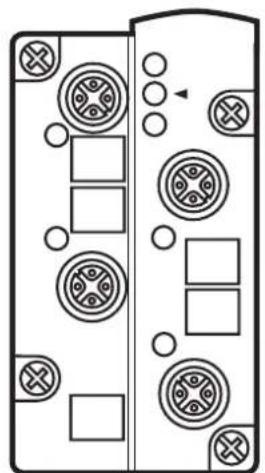

Module AS-i AC2505

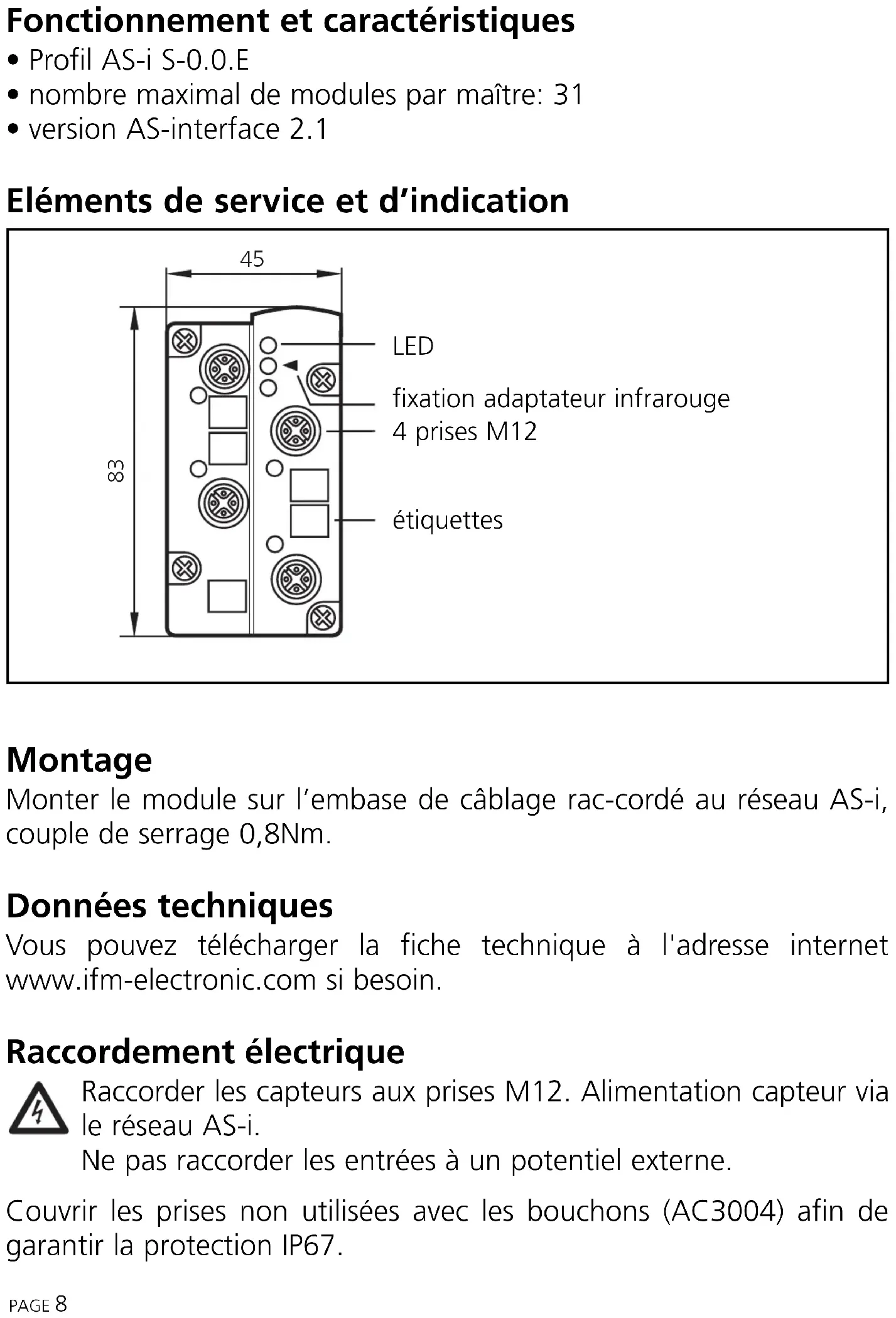

Fonctionnement et caractéristiques

• Profil AS-i S-0.0. E
• Nombre maximal de modules par maître : 31
• version AS-interface 2.1

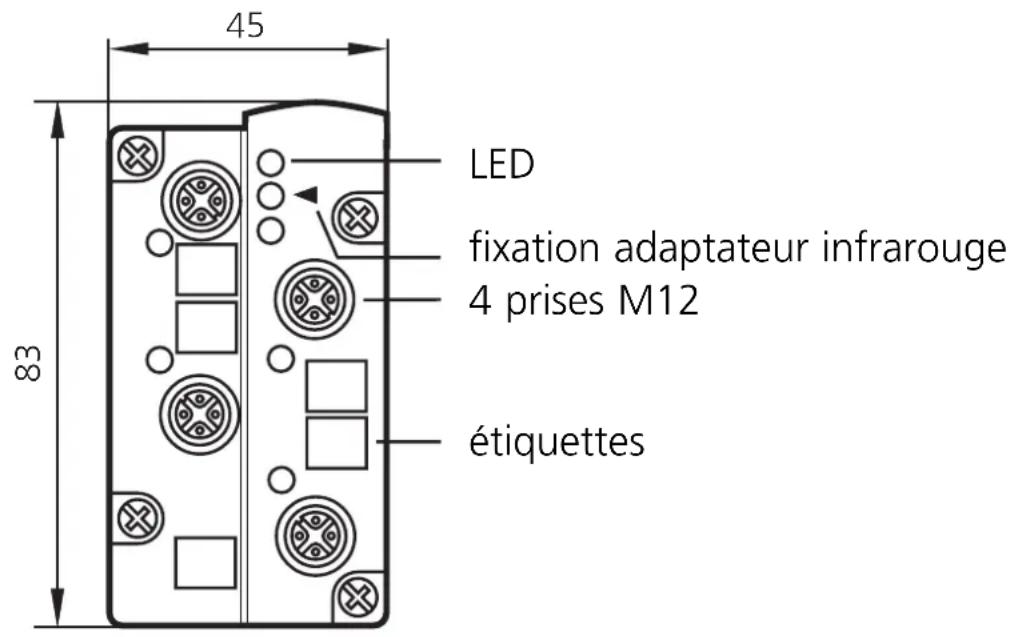

Éléments de service et d'indication

45 LED fixation adaptateur infrarouge 4 prises M12 étiquettes 83

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

Raccordement électrique

Raccorder les capteurs aux prises M12. Alimentation capteur via le réseau AS-i.

Ne pas raccorder les entrées à un potentiel externe.

Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

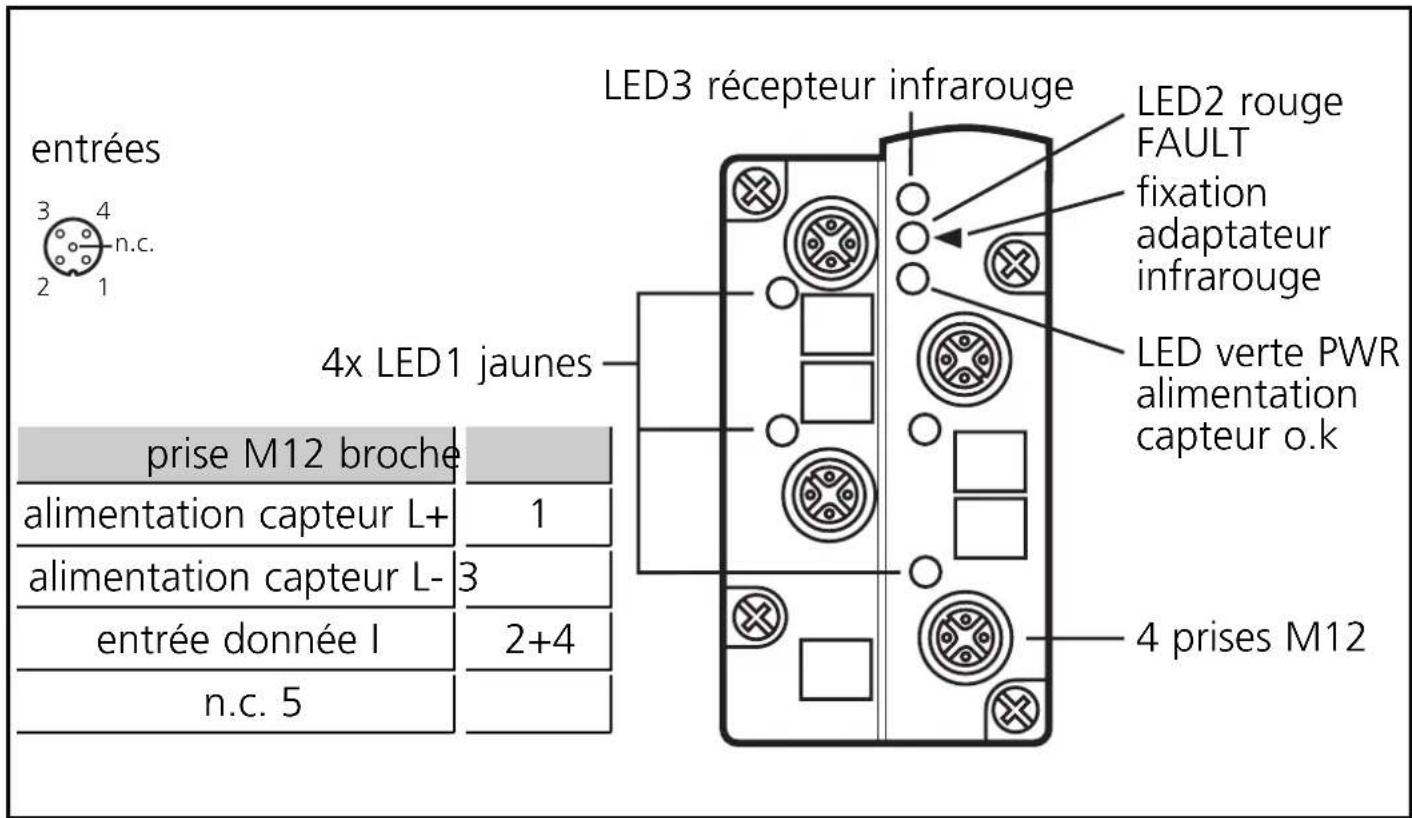

entrées 3 4 n.c. 2 1 LED3 récepteur infrarouge LED2 rouge FAULT fixation adaptateur infrarouge LED verte PWR alimentation capteur o.k 4x LED1 jaunes prise M12 broche alimentation capteur L+ alimentation capteur L- entrée donnée I n.c. 5 1 3 2+4 4 prises M12

Adresseage

Affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module monté et câblé est utilisé avec l'embase pour câble plat AC5010 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Ne pas retirer la prise d'adressage sous tension.

Si le module est utilisé avec l'embase pour câble plat FK AC5000 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED jaune: entrées commutées • LED verte: alimentation o. k. • LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit de l'alimentation des capteurs • LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.

I/O Classic Line module (AC2505)

Input Rating

31.6V DC 240mA

Output Rating

30V DC 200mA
