MODE D'EMPLOI AC005S IFM

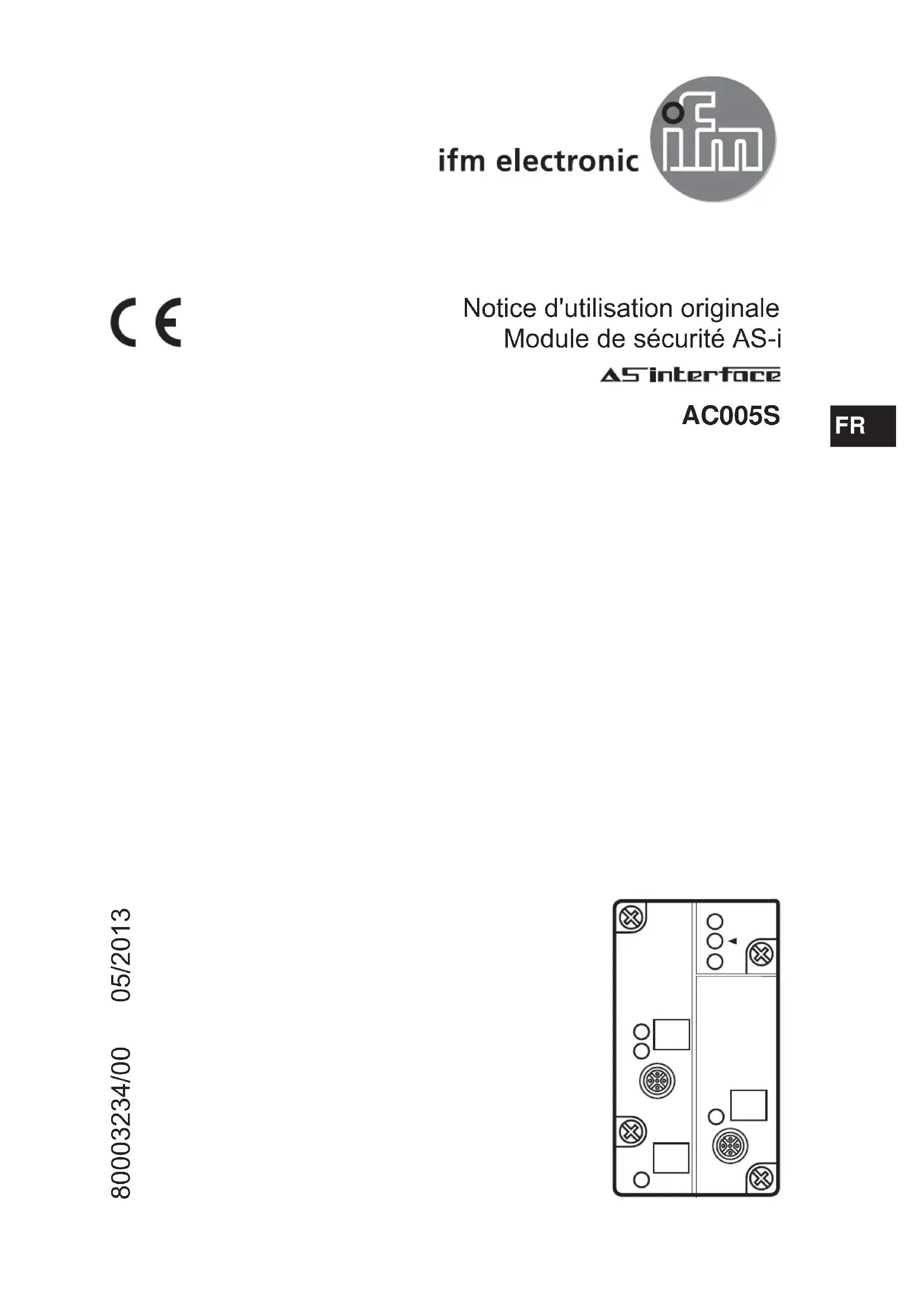

Notice d'utilisation originale
Module de sécurité AS-i
Δ5interface
AC005S
1 Remarque préliminaire....3 1.1 Explication des symboles....3 2 Consignes de sécurité....4 2.1 Exigences relatives à la sécurité de l'application....5 3 Fourniture....5 4 Fonctionnement et caractéristiques....5 5 Description du fonctionnement et consignes de raccordement....6 6 Montage....6 6.1 Eléments de service et d'indication....7 7 Raccordement électrique....8 8 Adressage....9 8.1 Adressage infrarouge 9 9 Fonctionnement....10 9.1 Bits de données.... 11 10 Schéma d'encombrement.... 12 11 Données techniques.... 13 11.1 Données caractéristiques de sécurité....14 11.2 Temps de réponse.... 14 12 Correction de défauts...... 14 13 Maintenance, réparation et élimination....15 14 Termes et abréviations.... 15 15 Normes....16 15.1 Homologations / certificats.... 16 15.2 Déclaration de conformité CE....17 15.3 Certificat AS-i....18 15.4 Certificat TÜV 19
1 Remarque préliminaire
La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité.
Elle fournit des informations sur l'utilisation correcte du produit.
Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.
Respecter les consignes de sécurité.
1.1 Explication des symboles
▶ Demande d'action
- LED allumée
O LED éteinte
LED clignote
LED clignote rapidement
Remarque importante
Avertissement de dangers qui peuvent mener à la mort ou à de graves blessures irréversibles.
2 Consignes de sécurité
- Respecter les consignes de la notice d'utilisation.
- Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
- L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
- Respecter les normes techniques pertinentes correspondantes à l'application.
- Respecter les exigences de la norme EN 60204 lors de l'installation.
- Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
- Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
- Effectuer un test complet de bon fonctionnement après installation du système.
- Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ chapitre 11 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
- En cas de questions - si nécessaire - contacter les autorités responsables de votre pays.
Avertissement
En cas d'utilisation incorrecte du produit, la sécurité et l'intégrité de personnes et d'installations ne peuvent pas être garanties.
Danger de mort ou de graves blessures irréversibles.
▶ Respecter toutes les remarques de cette notice concernant l'installation et l'utilisation. ▶ Utiliser l'appareil seulement sous les conditions spécifiées et conformément aux prescriptions.
2.1 Exigences relatives à la sécurité de l'application
Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.
Respecter les obligations suivantes :
▶ Respecter l'EN 1088 pour les dispositifs de verrouillage associés à des protecteurs. ▶ Respecter les conditions d'utilisation spécifiées (→ chapitre 11 Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques n'est pas admissible. En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement. ▶ Remplacer les appareils endommagés.
3 Fourniture
1 module de sécurité AS-i AC005S, 1 embase pour câble plat AC5000, 1 notice d'utilisation AC005S, n° d'identification 80003234.
Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.
4 Fonctionnement et caractéristiques
Le module de sécurité AS-i détecte des états de commutation relatifs à la sécurité, par exemple boutons d'arrêt d'urgence 1 ou 2 voies, détecteurs de position, contacts de porte, etc. Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité AS-i (par ex. AC001S... AC004S, AC031S, AC032S, AC041S).
La fonction de sécurité de l'appareil est atteinte par la fonction normalement fermée (entrée hors tension = état de sécurité).
Quand il est utilisé correctement, le système peut fonctionner dans des applications jusqu'au niveau de performance e selon ISO 13849-1 (→ chapitre 7 Raccordement électrique).
En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse !
5 Description du fonctionnement et consignes de raccordement
Observez également toutes les informations dans la description du logiciel de configuration (par ex. E7050S) et dans la notice technique du moniteur de sécurité. Dans ces documents vous trouvez toutes les consignes nécessaires pour l'installation, la configuration, le fonctionnement et l'entretien du système AS-i Safety at Work.
Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i voir le chapitre "Composants de contrôle" du manuel sur le logiciel de configuration.
Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet comporte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'il n'a pas lui-même conçue.
Le fabricant n'assume aucune responsabilité pour des recommandations données dans la description suivante ou des composants utilisés.
La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.
La description complète du logiciel de configuration, la notice d'utilisation du moniteur de sécurité AS-i et la notice d'utilisation du module de sécurité AS-i sont à observer absolument !
Obligation d'entretien
Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.
6 Montage
Monter le module de sécurité AS-i sur une embase pour câble plat (par ex. AC5000) et le fixer sur un rail profilé de 35 mm.
▶ Alternativement, le fixer sur une plaque de montage.
La position de montage peut être verticale ou couchée à plat.
▶ Poser le câble plat jaune (par ex. E74000) soigneusement dans l'embase en utilisant les joints d'étanchéité fournis.
Afin d'atteindre l'indice de protection IP 65
▶ poser le joint d'étanchéité soigneusement.
▶ serrer les 4 vis de la partie supérieure uniformément en croix à 0,6...0,8 Nm.
▶ couvrir la prise non utilisée avec le bouchon de protection fourni.
▶ serrer tous les connecteurs M12 raccordés et tous les bouchons, couple de serrage de 0,6..0,8 Nm.
Avertissement
Le non-respect des instructions de montage (par ex. le non-respect du couple de serrage) peut mener à la perte de l'indice de protection et ainsi à la perte de la fonction de sécurité. Danger de mort ou de graves blessures irréversibles.
▶ Respecter toutes les remarques de cette notice concernant l'installation et l'utilisation. ▶ Utiliser l'appareil seulement sous les conditions spécifiées et conformément aux prescriptions.

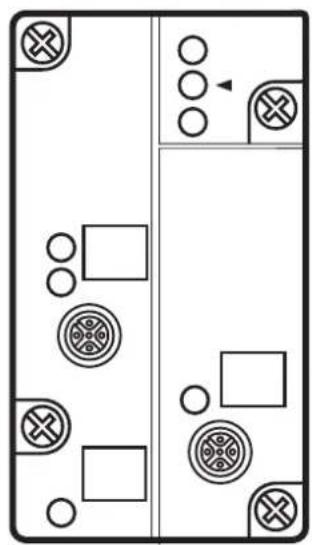

6.1 Eléments de service et d'indication

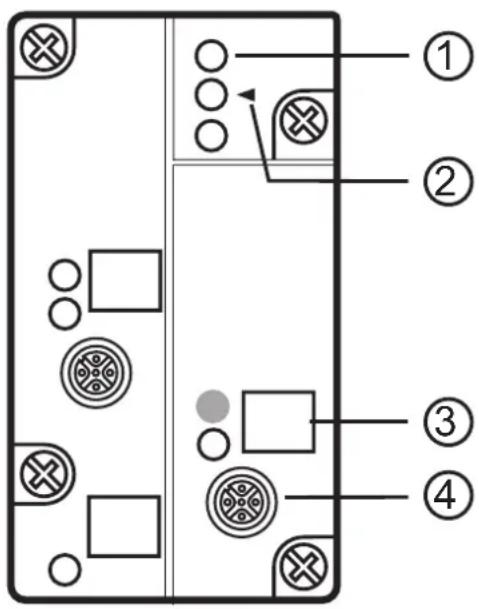

1: LED 2: Fixation pour adaptateur infrarouge 3: Etiquettes 4: 2 prises M12
7 Raccordement électrique
▶ Mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
Ne pas raccorder les entrées à un potentiel externe. Raccorder les contacts de commutation de sécurité aux prises M12.
Utilisez des contacts de commutation avec :
- un courant de sortie ≥ 1 A. • des éléments de contact séparés électriquement. • des contacts NF lorsque la fonction de sécurité est demandée.
- une fonction de sécurité grâce à la manœuvre positive d'ouverture selon CEI / EN 60947-5-1 annexe K.
| I-1/2I-23 I-4 I-2(n) 3 I-1(p) 2 1 I+ 3 I-1(p) 2 1 | Prises M12 Prise | I-1/2 /broche | PriseI-2 /broche |
| Alimentation I+ 1 - | |||
| Entrée I-1(p) 2 - | |||
| Alimentation I- 3 2 | |||
| Entrée I-2(n) 4 1 | |||
| non raccordé 5 3,4,5 |
Les contacts de commutation raccordables doivent être normalement fermés. Le raccordement de deux contacts de commutation forcés ou dépendants doit être effectué au connecteur I-1/2.
▶ Raccorder le premier contact de commutation I-1(p) à la broche 1 et la broche 2. ▶ Raccorder le deuxième contact de commutation I-2(n) à la broche 3 et la broche 4.
Le raccordement de deux contacts de commutation indépendants s'effectue au connecteur I-1/2 (broche 1 et broche 2) et au connecteur I-2 (broche 1 et broche 2). Un raccordement simultané du contact de commutation I-2(n) aux connecteurs I-1/2 et I-2 n'est pas permis.
Remarque :
Dans le cas où un seul interrupteur monocanal doit être raccordé au module, celui-ci doit être raccordé à l'entrée I-1(p). La deuxième entrée I-2(n) doit être pontée.
▶ Utiliser le connecteur de shuntage E7005S * pour l'entrée I-2 (* à commander séparément). ▶ Serrer le connecteur de shuntage avec un couple de serrage de 0,6..0,8 Nm. C'est la seule façon d'assurer la protection maximale de IP 65.
Attention : Le câblage influence la catégorie de commande réalisable.
Les exigences pour le niveau de performance d selon ISO 13849-1 sont respectées. Le niveau de performance e selon ISO 13849-1 peut être atteint si les contacts à surveiller sont raccordés au module de façon à ce que les courts-circuits entre deux fils puissent être exclus (y inclus éléments de commutation). Ceci peut par exemple être atteint si les contacts à surveiller sont raccordés au module via des câbles séparés et protégés contre des dommages extérieurs.
8 Adressage
Le module peut être adressé par l'unité d'adressage AC1154.
▶ Affecter une adresse libre entre 1 et 31; à la livraison, l'adresse est 0. En combinaison avec l'embase pour câble plat (par ex. AC5000 sans prise d'adressage) : ▶ Adresser le module via l'unité d'adressage AC1154 et puis l'installer.
8.1 Adressage infrarouge
Le module de sécurité AS-i permet également l'adressage infrarouge à l'aide de l'unité d'adressage AC1154. La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge.
▶ Déconnecter le maître. ▶ Alimenter les esclaves en tension via l'alimentation AS-i.
L'adressage s'effectue via le cordon d'adressage infrarouge E70211. Lorsque les blocs d'alimentation AS-i SL d'ifm sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.
9 Fonctionnement

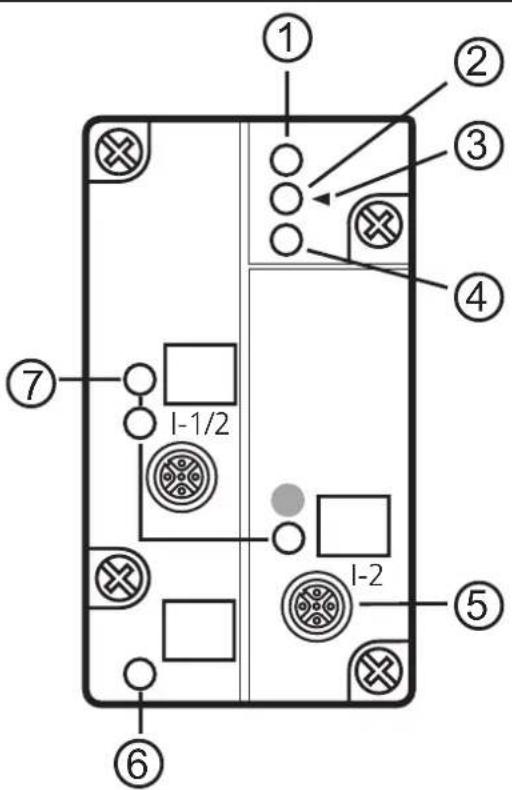

1: LED récepteur infrarouge 2: LED FAULT rouge 3: Fixation pour adaptateur infrarouge 4: LED verte PWR 5: 2 prises M12 6: LED rouge, sortie alarme 7: LED jaunes, entrées
| Désignation LED | Etat / couleur LED | Etat de fonctionnement |
| Infrarouge | infrarouge | Récepteur infrarouge |
| FAULT | rouge | Défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation des interrupteurs |
| FAULT | rouge | Erreur de communication AS-i, l'esclave ne participe pas à l'échange " normal " de données, par ex. adresse d'esclave 0 |
| PWR | vert | Aucune tension Alimentation ok |
| Alarme | ● rouge | Sortie alarme O-1 (non sécurité)La LED sortie alarme peut être pilotée par le système de commande comme sortie statique ou dynamique |
| Etat de commutation | ○ jaune● | Entrées non commutéesEntrées commutées |
9.1 Bits de données
| Bit de donnée D3 | D2 D1 D0 | |||
| In/Out I-2(n) I-2(n) I-1(p) I-1(p) /O-1 | ||||
| Voie d'entrée activée Séquence de | bits D3-D0 |
| I-1(p) XX00 | |
| I-2(n) 00XX | |
| I-1(p) et I-2(n) 0000 | |
| aucune XXXX |
| Sortie alarme activée Séquence de | bits D3-D0 |
| O-1 XXX1 |
X = aléatoire
Les mots de code 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.
Pour plus de détails sur l'effet des bits de données sur la séquence de transmission, consulter le manuel sur le logiciel de configuration (voir le chapitre "Composants de contrôle").

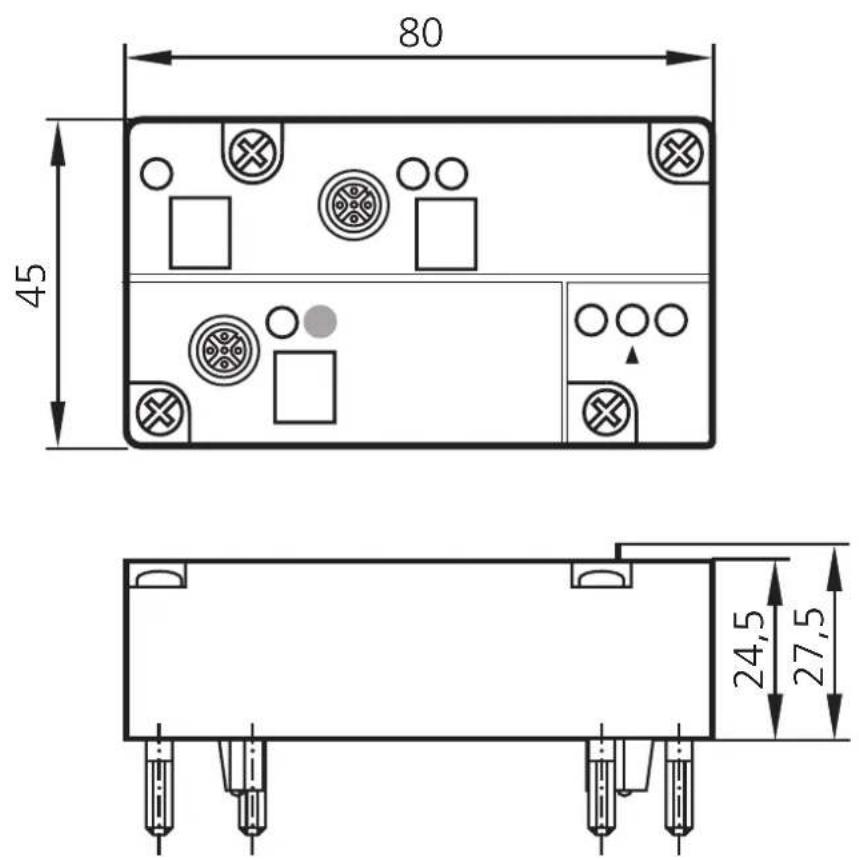

10 Schéma d'encombrement
11 Données techniques
| AC005SModule de sécurité AS-i / 2 entrées de sécurité / 1 sortie LED non sécurité | |
| Tension d'alimentation 26,5 ... 31,6 V DC | |
| Consommation typ. 60 mA | |
| Entrées | |
| Technologie DC PNP / NPN | |
| Tension d'alimentation via AS-i | |
| Détection court-circuit oui | |
| Courant d'entrée typ. 10 mA | |
| Détection courts-circuits entre 2 conducteurs | < 20 Ω |
| Sortie LED | |
| Alimentation via AS-i oui | |
| Chien de garde intégré oui | |
| Indication de fonction LED | |
| Alimentation / Défaut / Fonction verte/rouge/jaune | |
| Température ambiante -25 ... +65°C | |
| Indice de protection IP 65 | en combinaison avec embase pour câble plat et câble plat AS-i (par ex. E74000) |
| AS-Interface / mode d'adressage étendu possible | Version 2.1 / non |
| Profil AS-i | S-7.B.0 |
| Configuration E/S / code ID | 7 [hexa] / B.0 [hexa] |
| Certificat AS-i | 61901 |
| Nombre maximal de modules de sécurité par maître | 31 |
| CEM | EN 61000-6-3 ; EN 62061 annexe E |
| Matières du boîtier | PBTP (Pocan) |
| Dimensions boîtier | 80 x 45 x 24 mm (H x L x P) |
| Longueur du câble entre le module et les contacts mécaniques | ≤ 5m |
| Protection | IP 65 (selon EN 60529), III |
11.1 Données caractéristiques de sécurité
| Données caractéristiques Valeur | |
| Durée d’utilisation T (life time) 20 ans | |
| Niveau de performance d / e* | |
| Catégorie Cat. 3 / 4 * | * Cat. 4, PL e uniquement si les exclusions de défaut décrites dans le manuel sont appliquées.(→ chapitre 7 Raccordement électrique) |
| DCavg | (90...99 %) |
| MTTFd | 6300 ans |
Les calculs ont été effectués à la base d'une température ambiante de 40 °C.
L'appareil est conforme aux exigences de la norme EN ISO 13849-1: 2008 catégorie 3/4 et peut être utilisé dans des applications jusqu'à PL d/e.
Les valeurs PFD / PFH ou MTTF _d des autres composants, notamment du moniteur de sécurité AS-i, sont indiquées dans la documentation correspondante.
11.2 Temps de réponse
Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max. 10 ms.
Calcul du temps de réponse total
Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité et éventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).
12 Correction de défauts
Les LED du module de sécurité AS-i affichent les états de fonctionnement défectueux (→ chapitre 9 Fonctionnement).
13 Maintenance, réparation et élimination
En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
14 Termes et abréviations
| PL Performance Level Niveau de performance. Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque. | ||
| PFD_avg | Average Probability of Failure on Demand | Probabilité moyenne de défaillances dangereuses d'une fonction de sécurité lors d'une sollicitation |
| PFH(PFH_D) | Probability of (dangerous)Failure per Hour | Probabilité d'une défaillance (dangereuse) par heure |
| DC_avg | Average Diagnostic Coverage Degré de couverture du diagnostic moyen | |
| SIL Safety Integrity Level Niveau de sécurité | SIL 1-4 selon CEI 61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité | |
| SIL_cl | Safety Integrity Level_claim limit | Niveau de sécurité _limite de revendication (selon CEI 62061) |
| T Life time Durée de vie | (= durée d'utilisation maximale) | |
| T1 Test Interval (between life testing of the safety function) | Intervalle de test (entre tests de la fonction de sécurité) | |
| MTTF_d | Mean Time To Dangerous Failure | Temps moyen avant défaillance dangereuse. |
15 Normes
Les normes et directives suivantes ont été appliquées :
- Directive Machine 98/37/CE (jusqu'au 30 décembre 2009)
- Directive Machine 2006/42/CE (à partir du 31 décembre 2009) • - Directive CEM 2004/108/CE
- ISO 13849-1 : 2008
Sécurité des machines – Parties des systèmes de commande relatives à la sécurité
- EN 50295
- UL 508
- Déclaration de conformité CE
- AS-Interface
- TÜV Rheinland
- UL (cULus) voir www. ifm. com
Dans le champ d'application cULus :
L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de
a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100/Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
Ifm electronic
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Germany
Telefon: +49 (0)201 / 24 22 - 0
Telefax: +49 (0)201 / 24 22 - 1200
Internet: www. ifm. com
La déclaration de conformité CE s'applique à l'appareil suivant:
AC005S
Wir bestätigen die
Nous confirmons la conformité aux exigences essentielles de la (des) directive(s) européenne(s):
2004/108/EG
2006/42/EG
2004/108/EC
2006/42/EC
2004/108/CE
2006/42/CE
La (Les) norme(s) suivante(s) a (ont) été appliquée(s):
EN 50295 : 1999
DIN EN 954-2 : 2000
EN60204-1 : 2006
EN ISO 13849-1 : 2008
EN 60204-1 : 2006
Personne autorisée de rassembler
les documents techniques
(Lieu et date de l'établissement)
(Unterschrift)
