MODE D'EMPLOI AC011S IFM

Notice d'utilisation originale Module de sécurité AS-i compact d'arrêt d'urgence

AC011S

Contenu

1 Remarque préliminaire....3 1.1 Explication des symboles....3 2 Consignes de sécurité....3 2.1 Exigences relatives à la sécurité de l'application....4 3 Limite de fourniture....4 4 Fonctionnement et caractéristiques....5 5 Description du fonctionnement et consignes de raccordement....5 6 Montage....6 6.1 Eléments de service et d'indication....6 7 Raccordement électrique....7 8 Adressage....8 9 Fonctionnement....8 9.1 Temps de réponse 9 10 Données caractéristiques de sécurité....9 11 Données techniques.... 10 12 Schéma d'encombrement.... 11 13 Correction de défauts 12 14 Maintenance, réparation et élimination....12 15 Homologations / certificats....12

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www. ifm. com.

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Explication des symboles

▶ Demande d'action

Remarque importante

AVERTISSEMENT

Avertissement de dangers qui peuvent mener à la mort ou à de graves blessures irréversibles.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation.
• Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.

• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• En cas de questions - si nécessaire - contacter les autorités responsables de votre pays.

En cas d'utilisation incorrecte du produit, la sécurité et l'intégrité de personnes et d'installations ne peuvent pas être garanties.

Danger de mort ou de graves blessures irréversibles.

▶ Respecter toutes les remarques de cette notice concernant l'installation et l'utilisation. ▶ Utiliser l'appareil seulement sous les conditions spécifiées et conformément aux prescriptions.

2.1 Exigences relatives à la sécurité de l'application

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Respecter les obligations suivantes :

▶ Respecter l'EN 14119 pour les dispositifs de verrouillage associés à des protecteurs. ▶ Respecter les conditions d'utilisation spécifiées (→ chapitre 11 Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques ainsi que de rayonnements ionisants n'est pas admissible. En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement. ▶ Remplacer les appareils endommagés.

3 Limite de fourniture

1 module de sécurité AS-i compact d'arrêt d'urgence, 1 notice d'utilisation AC011S.

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le module de sécurité AS-i compact d'arrêt d'urgence (AC011S) sert à la détection des états de commutation relatifs à la sécurité. Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité AS-i (par ex. AC001S... AC004S, AC032S, AC041S).

Quand il est utilisé correctement, le système peut fonctionner dans des applications jusqu'au niveau de performance e selon EN ISO 13849-1 ou selon CEI 61508/SIL3 (voir remarques raccordement électrique).

En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse !

5 Description du fonctionnement et consignes de raccordement

Observer toutes les informations dans la description du logiciel de configuration (par ex. E7050S) et dans la notice de montage de l'appareil. Dans ces documents vous trouvez toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du module de sécurité AS-i compact d'arrêt d'urgence.

Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i compact d'arrêt d'urgence voir le chapitre "Composants de contrôle" (deux contacts NF forcés) du manuel sur le logiciel de configuration.

Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet comporte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'il n'a pas lui-même conçue.

Le fabricant n'assume aucune responsabilité pour des recommandations données dans la description suivante ou des composants utilisés.

La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.

La description complète du logiciel de configuration, la notice de montage du moniteur de sécurité AS-i et la notice d'utilisation du module de sécurité AS-i compact d'arrêt d'urgence sont à observer absolument !

Obligation d'entretien

Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.

6 Montage

Monter le module de sécurité AS-i compact d'arrêt d'urgence sur une plaque de montage. La partie supérieure du boîtier doit être fixée à la partie inférieure à l'aide de toutes les quatre vis!

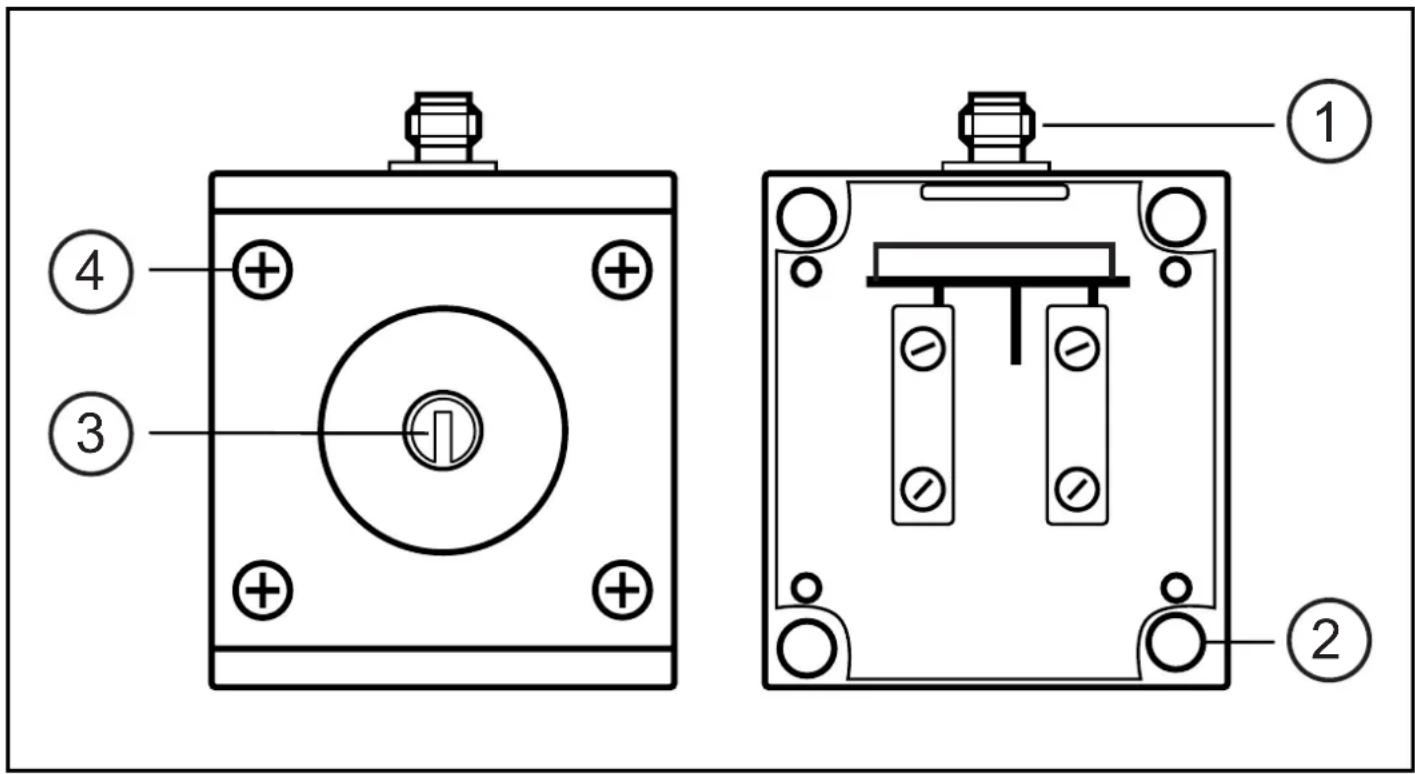

6.1 Eléments de service et d'indication

1: Connecteur M12 2: 4 trous de fixation 3: Bouton d'arrêt d'urgence à clé inviolable selon ISO 13850; retour en position initiale par activation de la clé. 4: 4 vis de fixation (partie supérieure du boîtier)

7 Raccordement électrique

Connector le module compact de sécurité AS-i d'arrêt d'urgence au réseau AS-i par le connecteur M12. L'alimentation se fait via le réseau AS-i.

Ne pas raccorder le potentiel AS-i à un potentiel externe.

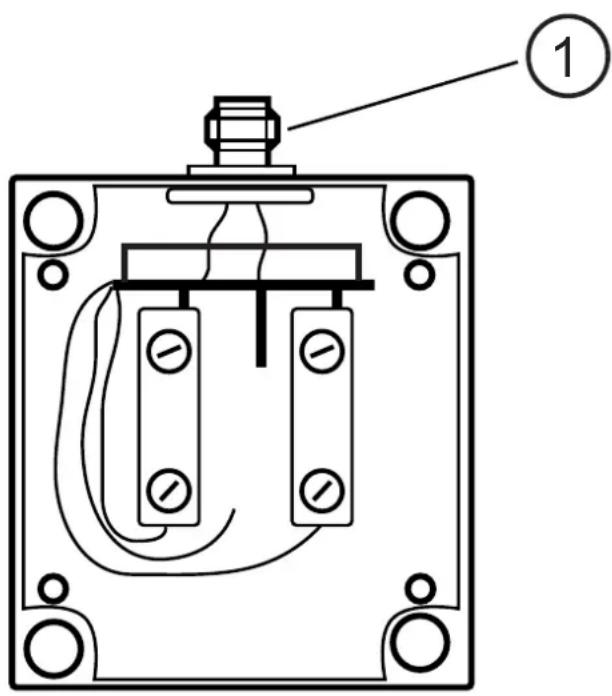

Connecteur M12

Connecteur M12 Pin
AS-i + 1
AS-i - 3

①

1: Connecteur M12

Ne pas changer les connexions électriques !

Bits de données

Bit de donnée D3	D2 D1 D0
In / Out SI-2 SI-2	SI-1 SI-1

Voie d'entrée activée Séquence de bits D3-D0
SI-1 XX00
SI-2 00XX
SI-1 et SI-2 0000
aucun XXXX

X = aléatoire

Les mots de code 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.

Pour plus de détails sur l'effet des bits de données sur la séquence de transmission, consulter le manuel sur le logiciel de configuration (voir le chapitre "Composants de contrôle").

8 Adressage

Si le module de sécurité AS-i compact d'arrêt d'urgence est monté, il peut être adressé par le connecteur M12 et le câble de raccordement, par ex. EVC011 à l'aide de l'unité d'adressage AC1154. Affecter une adresse disponible entre 1 et 31. L'adresse définie lors de la livraison est 0.

Effectuer l'adressage par l'intermédiaire du connecteur M12 uniquement hors tension.

9 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED sur le circuit imprimé :

• LED verte : alimentation o. k. - LED rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0 - LED rouge clignote : défaut périphérie, par ex. alimentation capteur en surcharge ou en court-circuit • LED jaune : entrées commutées

Surcharge et court-circuit de l'alimentation des entrées sont signalés au maître AS-i (version 2.1) via le bit interne " défaut périphérie " dans le registre d'états.

Accessoires (option)

Etiquette arrêt d'urgence en quatre langues (allemand, anglais, français, italien); référence E7003S.

9.1 Temps de réponse

Le temps de réponse du module de sécurité compact d'arrêt urgence pour une demande de la fonction de sécurité est de max. 10 ms.

Calcul du temps de réponse total :

Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité et éventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).

Exemple :

Le temps de réponse du module de sécurité compact d'arrêt urgence pour une demande de la fonction de sécurité est de max. 10 ms. De plus, le temps de réponse du moniteur de sécurité (par ex. AC001S) doit être pris en compte, qui est max. 40 ms, y compris la transmission des données. La somme des réponses individuels donne un temps de réponse total de max. 50 ms dès la présence du signal à AC011S jusqu'à la commutation des sorties de sécurité du moniteur de sécurité. Ici, les temps de commutation des relais ou contacteurs externes raccordés à la sortie relais du module de sortie ne sont pas pris en compte.

10 Données caractéristiques de sécurité

Données caractéristiques Valeur
Niveau d'intégrité de sécurité SIL 3
Catégorie Cat. 4
Durée d'utilisation T 10 ans
PFD_avg	7,9 · 10^-6
PFH_D	1,8 · 10^-10 / h

• Les calculs ont été effectués à la base d'une température ambiante de 40 °C.
• L'appareil est conforme aux exigences de la norme EN ISO 13849-1: 2015; PL e (catégorie 4), SIL 3 (CEI 61508) et peut être utilisé dans des applications jusqu'à SIL 3 / PL e.
• Les valeurs PFD / PFH ou MTTFd des autres composants, notamment du moniteur de sécurité AS-i, sont indiquées dans la documentation correspondante.

Explication des abréviations :

SIL Safety	Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité.
PL Performance	Level Capacité des éléments relatifs à la sécuritéd'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque.
PFD_avg	Probability of a failure on demand
PFH_D	Probability of dangerous failure per hour
T Life time	Durée de vie (durée d'utilisation maximale).

11 Données techniques

Technologie 2 entrées de sécurité
Tension d'alimentation 26,5...31,6 V DC
Consommation < 50 mA
Entrées
Technologie DC PNP
Tension d'alimentation via AS-i
Plage de tension	≥ 20 V DC
Protection contre les courts circuits	oui
Courant d'entrée haut/bas	4 mA
Température ambiante	-20...60°C
Indice de protection	IP 67
AS-Interface / mode d'adressage étendu possible	version 2.1 / non
Profil AS-i	S-7.B.E
Configuration E/S	7 [hexa]
Code ID	B.E [hexa]
Certificat AS-i	74601
Nombre maximal des modules AS-i compacts d'arrêt d'urgence	31
CEM EN 61000-6-4; EN 62026-2
Matières du boîtier PC-GF20 (polycarbonate)

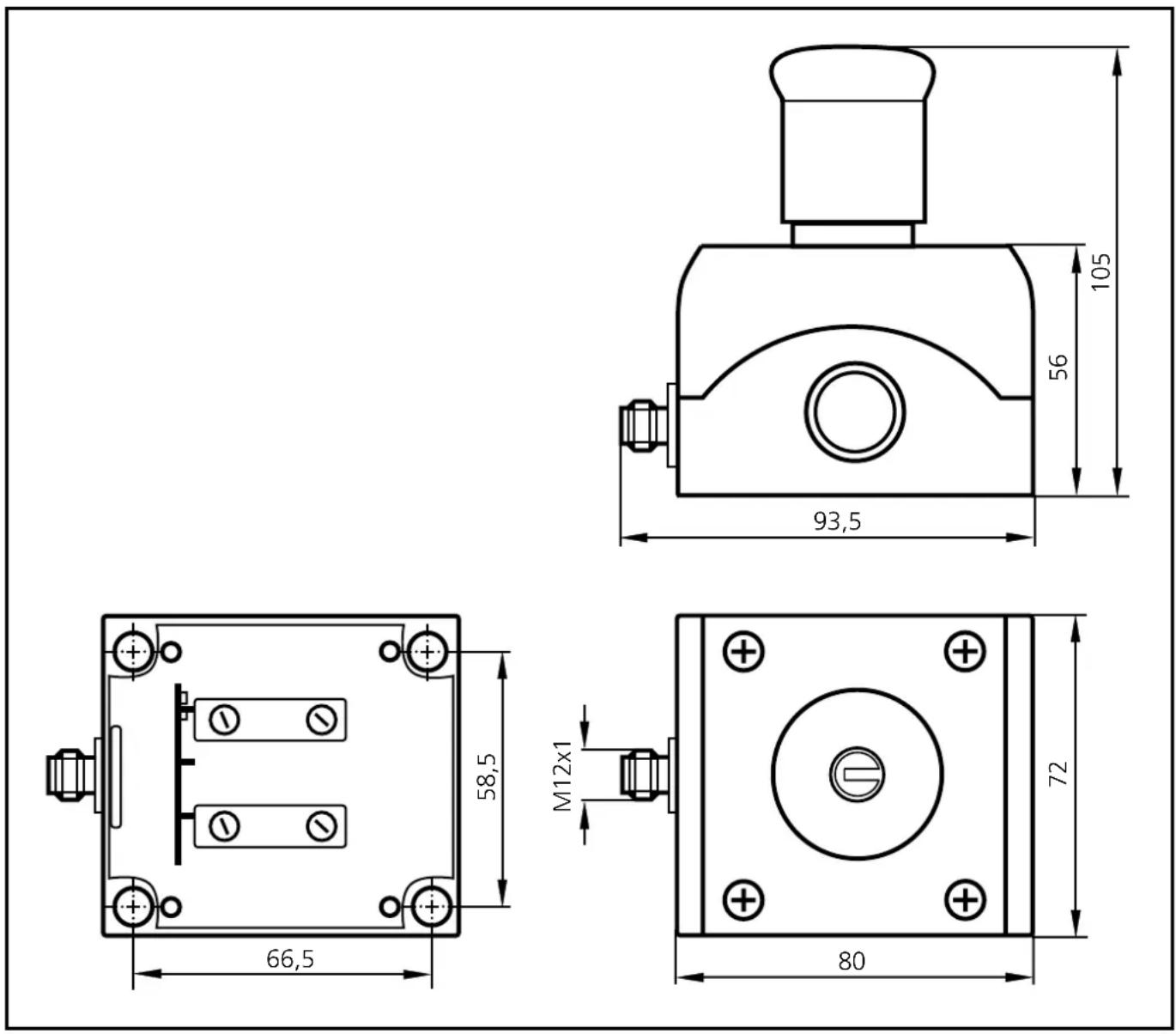

Dimensions boîtier 80 x 72 x 105 mm (HxLxP)
Raccordement connecteur M12x1

13 Correction de défauts

Les LED du module de sécurité AS-i compact d'arrêt d'urgence affichent les états de fonctionnement défectueux (→ chapitre 9 Fonctionnement).

14 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

• Déclaration de conformité CE - AS-Interface • TÜV Nord - UL (cULus)
