AC2705 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique esclave AS-i
Marque	IFM
Modèle	AC2705
Catégorie	Module électronique
Fonction principale	Raccorde jusqu'à 4 capteurs (2 fils ou 3 fils PNP) au maître AS-i
Profil AS-i	S 0.0
Nombre maximal de modules par maître	31
Alimentation	Via réseau AS-i, 18...30 V DC
Consommation totale réseau	< 280 mA
Courant maxi total pour les entrées	200 mA
Raccordement des capteurs	Bornes à vis / Combicon
Types de capteurs supportés	2 fils ou 3 fils PNP
Indicateurs LED	4 LED jaunes (commutation entrées), 1 LED verte (alimentation AS-i)
Plage d'adressage	1 à 31 (adresse par défaut 0)
Méthodes d'adressage	Module d'adressage, contrôleur AS-i ifm (auto), logiciel AS-i
Montage	Sur rail 35 mm ou fixation sur dispositif de montage
Dissipation de chaleur	Assurer libre circulation d'air, montage vertical si possible
Dimensions (approx.)	45 x 135 x 49,5 mm (d'après schéma)
Normes	LISTED IND.CONT.EQ. 92CA
Sécurité	Ne pas raccorder les entrées I1-I4 à un potentiel externe
Entretien	Nettoyage avec un chiffon sec, pas d'entretien particulier

FOIRE AUX QUESTIONS - AC2705 IFM

Comment raccorder des capteurs au module AC2705 ?

Raccordez les capteurs sur les bornes I1 à I4 (entrées de commutation). Utilisez les bornes I+ et I- pour l'alimentation capteur (18...30 V DC). Ne raccordez pas les entrées à un potentiel externe.

Quelle est la tension d'alimentation du module ?

Le module est alimenté via le réseau AS-i avec une tension de 18...30 V DC. La consommation totale du réseau est inférieure à 280 mA.

Comment adresser le module AS-i ?

Vous pouvez adresser le module avec un module d'adressage, via le contrôleur AS-i ifm (fonction MULTIPLE AUTO ADDRESS) ou par logiciel AS-i. Retirez le shunt d'adressage pour affecter une adresse entre 1 et 31.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i est OK. Les LED jaunes (4) s'allument lorsque l'entrée correspondante (I1 à I4) est commutée.

Puis-je utiliser des capteurs 2 fils ?

Oui, le module supporte les capteurs 2 fils ainsi que les capteurs 3 fils PNP. Raccordez-les selon le schéma de la notice.

Combien de capteurs puis-je raccorder ?

Vous pouvez raccorder jusqu'à 4 capteurs (entrées I1 à I4). Le courant total pour toutes les entrées ne doit pas dépasser 200 mA.

Comment monter le module sur un rail ?

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une libre circulation d'air pour la dissipation de chaleur et montez-le verticalement si possible.

Que faire si la LED verte ne s'allume pas ?

Si la LED verte ne s'allume pas, vérifiez la connexion au réseau AS-i (bornes A+ et A-). Assurez-vous que le shunt d'adressage est retiré et que l'alimentation AS-i est présente.

Puis-je adresser plusieurs modules à la fois ?

Oui, avec la fonction MULTIPLE AUTO ADDRESS du contrôleur ifm. Retirez le shunt d'adressage du premier module, puis du second, etc. Les modules sont adressés dans l'ordre croissant.

Quelles précautions de sécurité dois-je prendre ?

Ne raccordez pas les entrées I1-I4 à un potentiel externe. Assurez une dissipation de chaleur adéquate et respectez les consignes de montage.

MODE D'EMPLOI AC2705 IFM

LISTED IND. CONT. EQ. 92CA

Δ5interface

Module AS-i

AC2705 AC2804

Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i: S 0.0). Il raccorde quatre capteurs (capteurs 2 fils ou capteurs 3 fils PNP) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Consommation totale du réseau AS-i: <280mA
• Courant maxi total pour toutes les entrées: 200mA
• Raccordement des capteurs via bornes à vis/Combicon

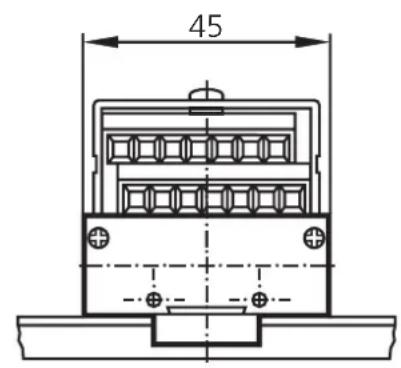

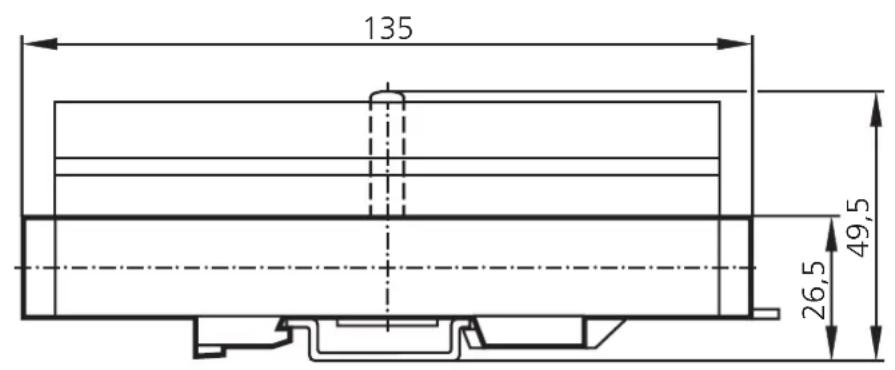

Montage

45

135 49,5 26,5

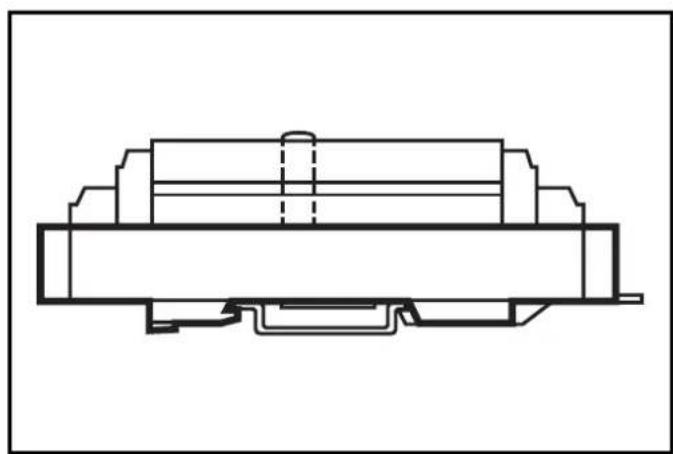

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Ne pas raccorder les entrées I1-I4 à un potentiel externe.

Entrées: alimentation capteurs via le réseau AS-i (bornes I+/I-): 18... 30V DC

Raccordement

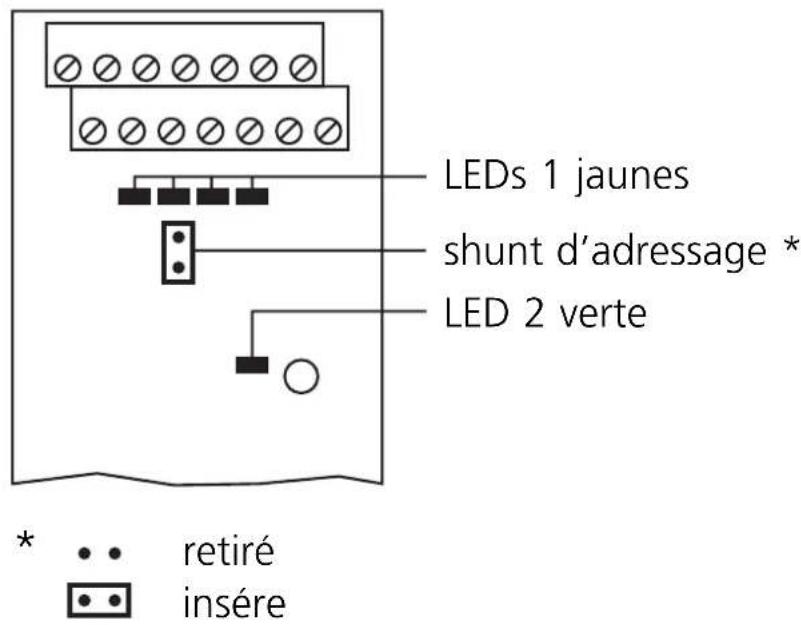

LEDs 1 jaunes shunt d'adressage * LED 2 verte * retiré insére

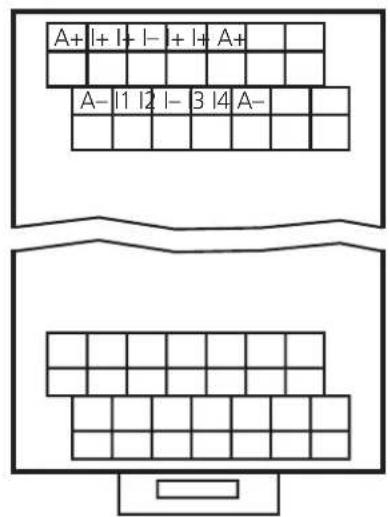

A+ | + | + | - | + | + A+ A- | 1 | 2 | - | 3 | 4 A-

A+: AS-i +

A-: AS-i -

I+: alimentation capteur +24V

I-: alimentation capteur +0V

I1... I4: entrée de commutation capteurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

Capteur PNP 3 fils

Fin de course mécanique

L+ I+ A I1

L+ A I+ I1

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k. • LED jaune : entrée est commutée
