Produkttyp	AS-i Slave-Elektronikmodul
Marke	IFM
Modell	AC2705
Kategorie	Elektronikmodul
Hauptfunktion	Schließt bis zu 4 Sensoren (2-Draht oder 3-Draht PNP) an den AS-i Master an
AS-i Profil	S 0.0
Maximale Anzahl Module pro Master	31
Spannungsversorgung	Über AS-i Netzwerk, 18...30 V DC
Gesamtstromverbrauch Netzwerk	< 280 mA
Maximaler Gesamtstrom für Eingänge	200 mA
Sensoranschluss	Schraubklemmen / Combicon
Unterstützte Sensortypen	2-Draht oder 3-Draht PNP
LED-Anzeigen	4 gelbe LEDs (Eingangsschaltung), 1 grüne LED (AS-i Spannungsversorgung)
Adressbereich	1 bis 31 (Standardadresse 0)
Adressierungsmethoden	Adressiermodul, ifm AS-i Controller (Auto), AS-i Software
Montage	Auf 35 mm Tragschiene oder Befestigung an Montagevorrichtung
Wärmeableitung	Freie Luftzirkulation sicherstellen, nach Möglichkeit vertikale Montage
Abmessungen (ca.)	45 x 135 x 49,5 mm (laut Schema)
Normen	LISTED IND.CONT.EQ. 92CA
Sicherheit	Eingänge I1-I4 nicht an externes Potenzial anschließen
Wartung	Reinigung mit trockenem Tuch, keine besondere Wartung

Häufig gestellte Fragen - AC2705 IFM

Wie schließe ich Sensoren an das Modul AC2705 an?

Schließen Sie die Sensoren an den Klemmen I1 bis I4 (Schalteingänge) an. Verwenden Sie die Klemmen I+ und I- für die Sensorversorgung (18...30 V DC). Schließen Sie die Eingänge nicht an ein externes Potenzial an.

Wie hoch ist die Versorgungsspannung des Moduls?

Das Modul wird über das AS-i Netzwerk mit einer Spannung von 18...30 V DC versorgt. Der Gesamtstromverbrauch des Netzwerks beträgt weniger als 280 mA.

Wie adressiere ich das AS-i Modul?

Sie können das Modul mit einem Adressiermodul, über den ifm AS-i Controller (Funktion MULTIPLE AUTO ADDRESS) oder per AS-i Software adressieren. Entfernen Sie den Adressierungs-Shunt, um eine Adresse zwischen 1 und 31 zuzuweisen.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die AS-i Spannungsversorgung in Ordnung ist. Die gelben LEDs (4) leuchten, wenn der entsprechende Eingang (I1 bis I4) geschaltet ist.

Kann ich 2-Draht Sensoren verwenden?

Ja, das Modul unterstützt 2-Draht Sensoren sowie 3-Draht PNP Sensoren. Schließen Sie sie gemäß dem Schaltplan der Anleitung an.

Wie viele Sensoren kann ich anschließen?

Sie können bis zu 4 Sensoren (Eingänge I1 bis I4) anschließen. Der Gesamtstrom für alle Eingänge darf 200 mA nicht überschreiten.

Wie montiere ich das Modul auf einer Tragschiene?

Montieren Sie das Modul auf einer 35 mm Tragschiene oder befestigen Sie es an einer Montagevorrichtung. Sorgen Sie für eine freie Luftzirkulation zur Wärmeableitung und montieren Sie es nach Möglichkeit vertikal.

Was tun, wenn die grüne LED nicht leuchtet?

Wenn die grüne LED nicht leuchtet, überprüfen Sie die Verbindung zum AS-i Netzwerk (Klemmen A+ und A-). Stellen Sie sicher, dass der Adressierungs-Shunt entfernt ist und die AS-i Spannungsversorgung vorhanden ist.

Kann ich mehrere Module gleichzeitig adressieren?

Ja, mit der Funktion MULTIPLE AUTO ADDRESS des ifm Controllers. Entfernen Sie den Adressierungs-Shunt des ersten Moduls, dann des zweiten usw. Die Module werden in aufsteigender Reihenfolge adressiert.

Welche Sicherheitsvorkehrungen muss ich treffen?

Schließen Sie die Eingänge I1-I4 nicht an ein externes Potenzial an. Sorgen Sie für eine ausreichende Wärmeableitung und beachten Sie die Montagehinweise.

BEDIENUNGSANLEITUNG AC2705 IFM

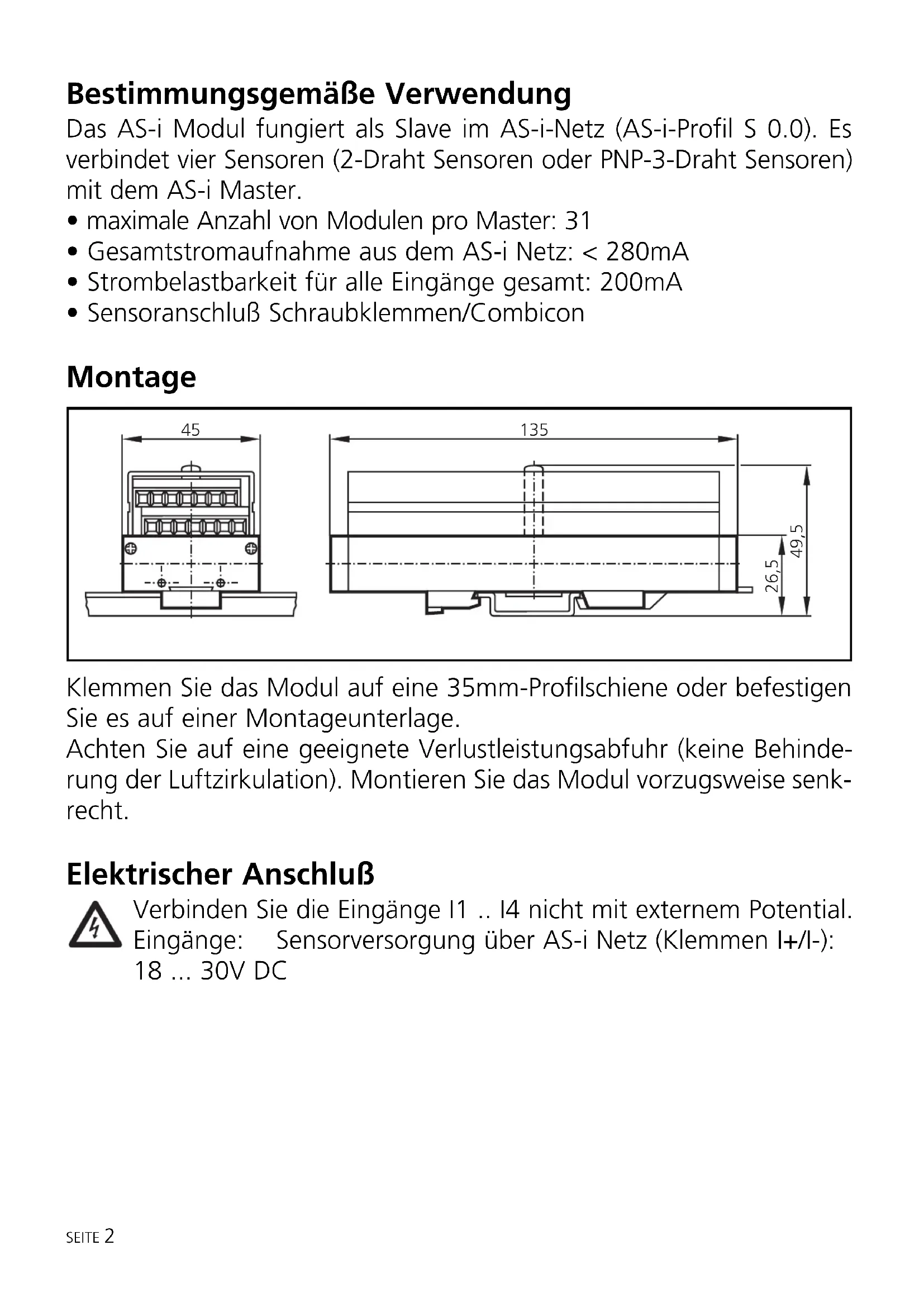

Bestimmungsgemäße Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 0.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Gesamtstromaufnahme aus dem AS-i Netz: < 280mA
• Strombelastbarkeit für alle Eingänge gesamt: 200mA
• Sensoranschluß Schraubklemmen/Combicon

Montage

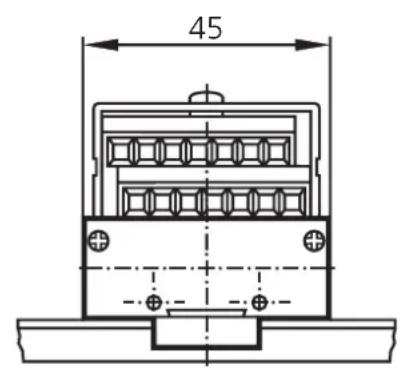

45

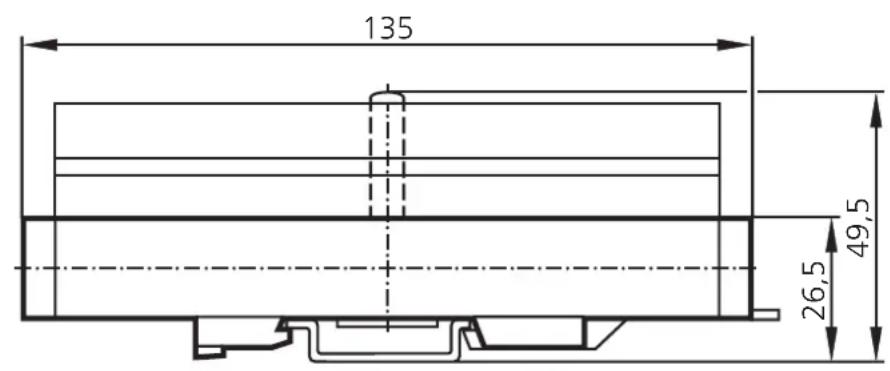

135 49,5 26,5

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Verbinden Sie die Eingänge I1 .. I4 nicht mit externem Potential. Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC

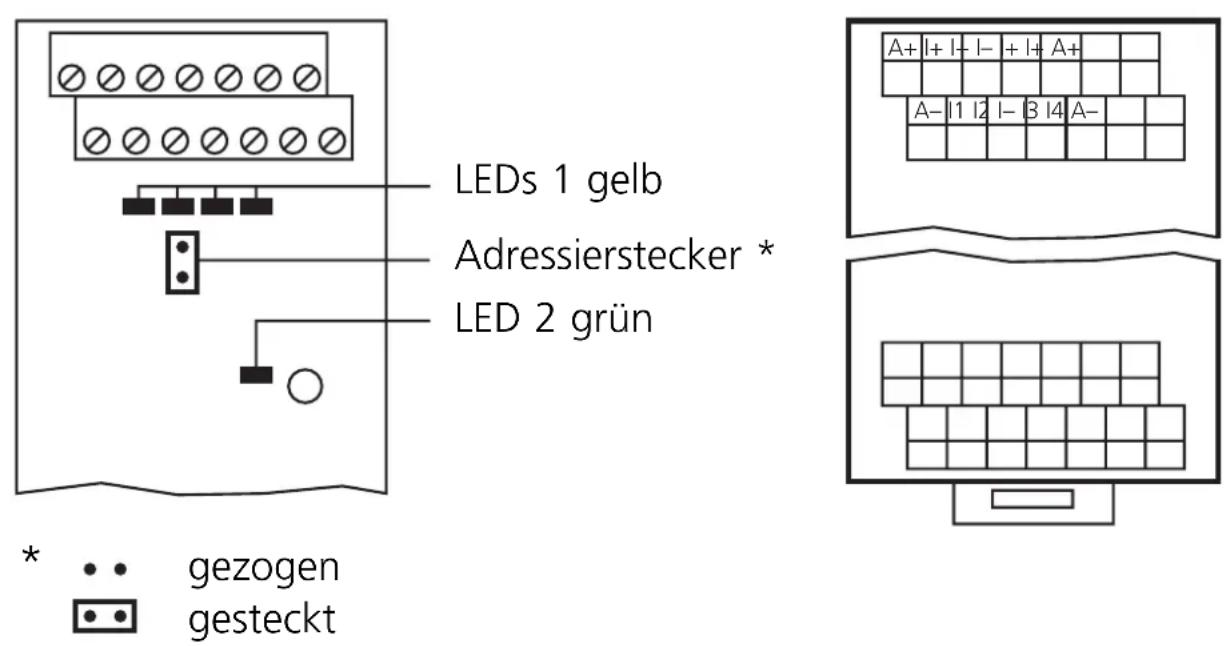

Klemmenbelegung

LEDs 1 gelb
Adressierstecker *
LED 2 grün
gezogen
gesteckt
A+: AS-i +
A-: AS-i -
I+: Sensorversorgung +24V
I-: Sensorversorgung 0V
I1 ... I4: Schalteingang Sensor 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung

3-Leiter-pnp-Sensor
Mechanischer Schalter
2-Leiter-Sensor

L+ I+ A I1

L+ I+ A I1

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang geschaltet
