AC2704 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i-Slave-Modul
Marke	IFM
Modell	AC2704
Kategorie	Elektronikmodul
AS-i-Profil	S 7.0
Anzahl Eingänge	4 (2-Draht- oder 3-Draht-PNP-Sensoren, 18…30 V DC)
Anzahl Ausgänge	4 (Aktoren 10…30 V DC)
Sensorversorgung	Über das AS-i-Netz (18…30 V DC)
Aktorversorgung	Externe SELV-Spannung
Gesamtstromaufnahme AS-i	< 240 mA
Ausgangsstrom pro Kanal	1 A (DC13)
Ausgangsstrom pro Modul	max. 4 A
Max. Module pro Master	31
Watchdog-Funktion	Abschaltung der Ausgänge bei Unterbrechung > 40 ms
Kurzschlussschutz	Anzeige durch rote LED
LED-Anzeige	Grün: Versorgung OK; Gelb: Eingangs-/Ausgangszustand; Rot: Kurzschluss
Anschluss Sensoren/Aktoren	Combicon-Klemmen
Adressierung	Adressen 1 bis 31 (Standard 0); über Adressiermodul, AS-i-Controller ifm oder AS-i-Software
Montage	35 mm-Tragschiene oder Befestigungsvorrichtung; senkrechte Position empfohlen
Wärmeableitung	Freie Luftzirkulation erforderlich
Gebrauchskategorie (DC13)	Einschalt-/Ausschaltvermögen für Magnetventile bis 20 W (IEC 947-5-2)
Wartung	Keine besondere Wartung erforderlich; regelmäßig LED-Status und Anschlüsse überprüfen
Reinigung	Mit trockenem Tuch entstauben; keine Lösungsmittel verwenden
Sicherheit	SELV-Spannung für Ausgänge verwenden; Montage- und Wärmeableitungshinweise beachten
Ersatzteile	Adressierbrücke, Combicon-Klemmen; für spezifische Teile IFM kontaktieren
Reparierbarkeit	Modul nicht durch Benutzer reparierbar; bei Defekt ersetzen
Allgemeine Informationen	Vollständige Anleitung als PDF verfügbar auf notice-facile.com oder www.ifm.com

Häufig gestellte Fragen - AC2704 IFM

Wie wird das Modul AC2704 adressiert?

Sie können eine Adresse zwischen 1 und 31 vergeben. Bei Lieferung ist die Adresse 0. Verwenden Sie ein Adressiermodul, das nach Entfernen der Adressierbrücke an die Klemmen A+ und A- angeschlossen wird, oder einen ifm AS-i-Controller mit aktivierter MULTIPLE AUTO ADDRESS-Funktion, oder eine AS-i-Software. Wichtig: Die Adressierbrücke muss nach der Adressierung entfernt bleiben, um die Kommunikation zu ermöglichen.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die AS-i-Versorgung und die externe Versorgung in Ordnung sind. Die gelbe LED leuchtet, wenn ein Eingang oder Ausgang geschaltet ist. Die rote LED signalisiert einen Kurzschluss an einem Ausgang.

Welche Funktion hat der Watchdog?

Der Watchdog schaltet die 4 Ausgänge ab, wenn die Kommunikation mit dem AS-i-Master länger als 40 ms unterbrochen ist. Dadurch werden die Aktoren bei Verbindungsverlust geschützt.

Wie werden Sensoren und Aktoren angeschlossen?

Sensoren (2-Draht oder 3-Draht PNP) werden an die Eingänge I1 bis I4 angeschlossen und über das AS-i-Netz versorgt (Klemmen I+/I-). Aktoren werden an die Ausgänge O1 bis O4 angeschlossen; sie benötigen eine externe SELV-Spannung (10...30 V DC). Schließen Sie die Eingänge nicht an eine externe Quelle an.

Wie hoch ist der maximale Strom pro Ausgang?

Jeder Ausgang kann bis zu 1 A (Kategorie DC13) liefern, und das gesamte Modul darf 4 A nicht überschreiten. Bei induktiven Lasten (Magnetventile) wird eine Schutzdiode empfohlen.

Wie wird das Modul AC2704 montiert?

Montieren Sie das Modul auf einer 35 mm-Tragschiene oder befestigen Sie es an einer Montagevorrichtung. Sorgen Sie für freie Luftzirkulation zur Wärmeableitung; installieren Sie es wenn möglich senkrecht.

Kann ich das Modul mit anderen AS-i-Master-Marken verwenden?

Ja, das Modul ist ein standardmäßiger AS-i-Slave (Profil S 7.0) und kann mit jedem kompatiblen AS-i-Master verwendet werden. Stellen Sie sicher, dass Adressierung und Konfiguration korrekt sind.

Was tun, wenn die rote LED leuchtet?

Die rote LED zeigt einen Kurzschluss an einem der Ausgänge an. Schalten Sie die Spannung ab, überprüfen Sie die Verkabelung der Aktoren und beseitigen Sie den Kurzschluss. Nach der Behebung erlischt die LED.

Das Modul kommuniziert nicht, was ist zu überprüfen?

Überprüfen Sie, ob die AS-i-Versorgung vorhanden ist (grüne LED leuchtet). Stellen Sie sicher, dass die Adressierbrücke nach der Adressierung entfernt wurde. Überprüfen Sie die Adresse des Moduls (nicht 0, wenn andere Module vorhanden sind) und die Verbindung zum AS-i-Kabel.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die Anleitung im PDF-Format kostenlos auf notice-facile.com herunterladen oder die Website www.ifm.com für das detaillierte Datenblatt besuchen.

BEDIENUNGSANLEITUNG AC2704 IFM

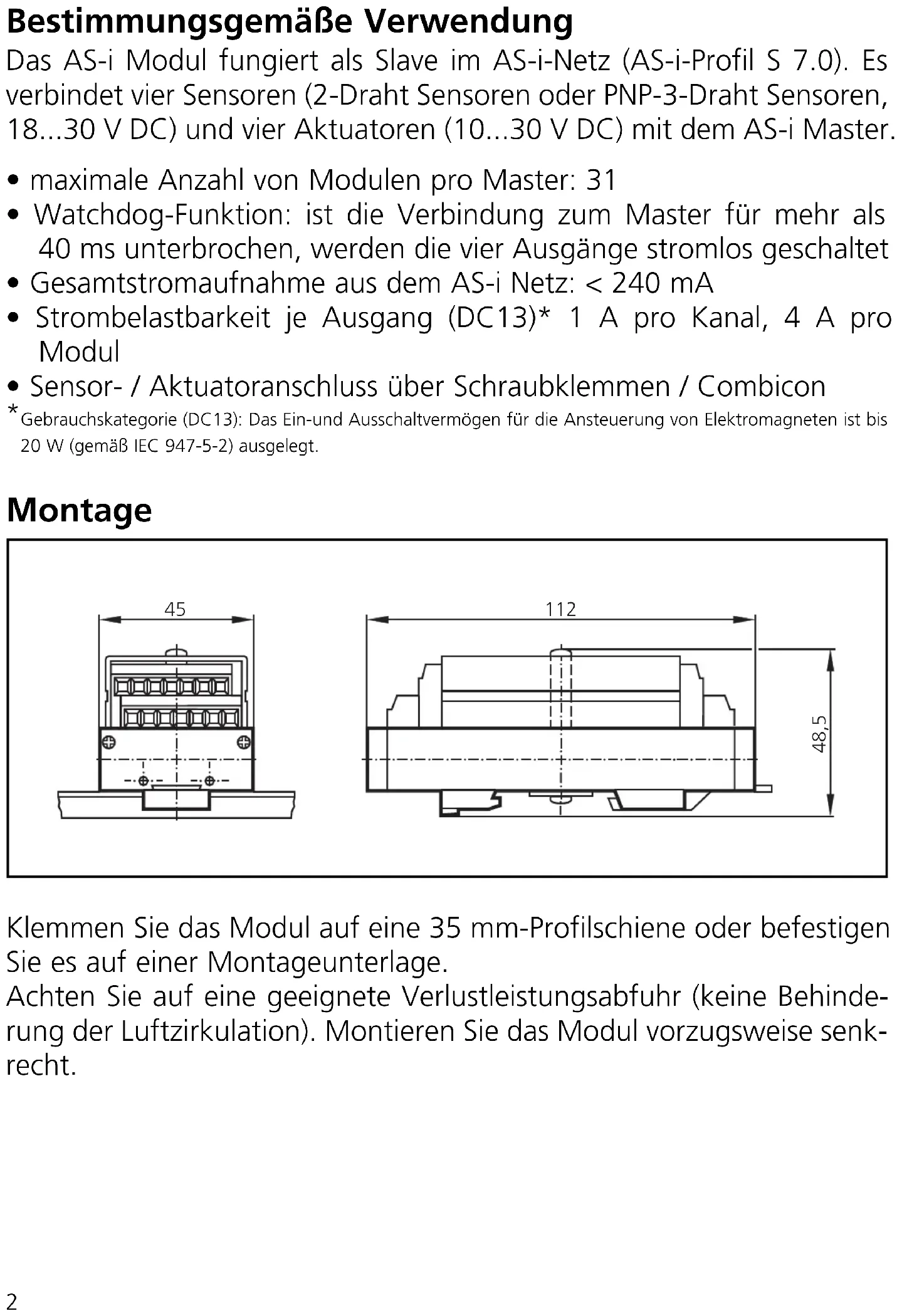

Bestimmungsgemäß Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren, 18...30 V DC) und vier Aktuatoren (10...30 V DC) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40 ms unterbrochen, werden die vier Ausgänge stromlos geschalte
• Gesamtstromaufnahme aus dem AS-i Netz: < 240 mA
• Strombelastbarkeit je Ausgang (DC13)* 1 A pro Kanal, 4 A pro Modul

• Sensor- / Aktuatoranschluss über Schraubklemmen / Combicon

• Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20 W (gemäß IEC 947-5-2) ausgelegt.

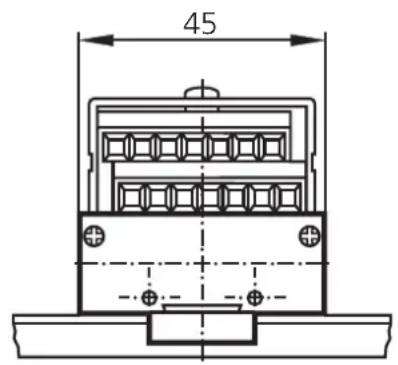

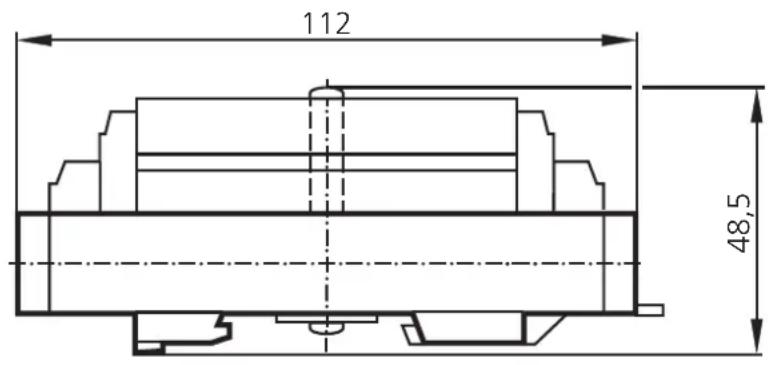

Montage

Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugswise senkrecht.

Elektrischer Anschluss

Die Sensorversorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge I1 ... I4 nicht mit externem Potential. Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-):

18 ... 30 V DC

(Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgabe: Externe Versorgung (Klemmen E+/E-):

10 ... 30 V DC PELV

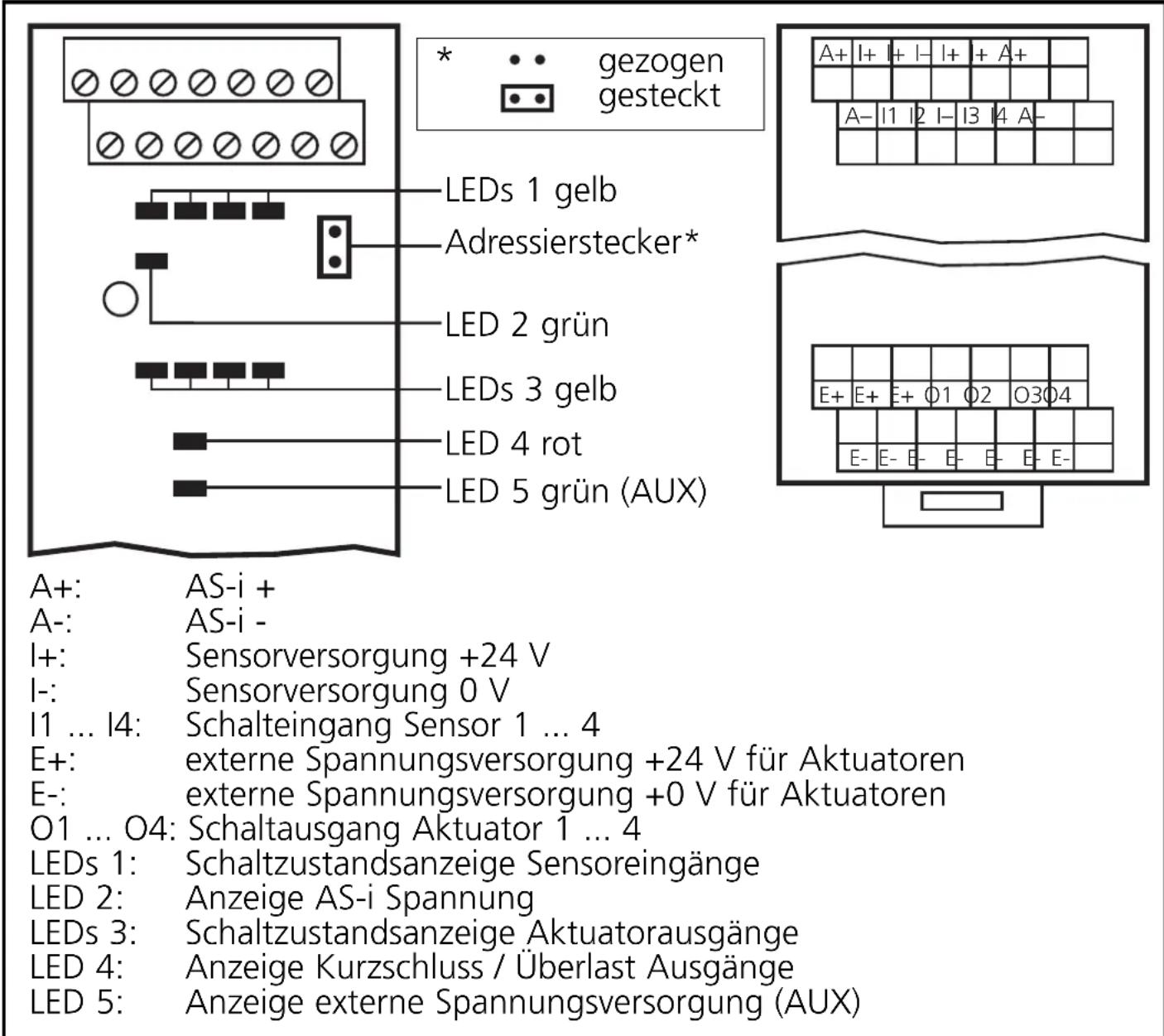

Klemmenbelegung

3-Leiter-pnp-Sensor

Glühlampe

Mechanischer Schalter

2-Leiter-Magnetventil (Freilaufdiode empfohlen)

2-Leiter-Sensor

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste frei Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergehen Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, damit jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu mösen zunachst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es,ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz bzw. externe Spannung o.k.
• LED gelb: Eingang/Ausgang geschaltet
• LED rot: Kurzschluss in einem Ausgang

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterlagen.
