Type de produit	Module AS-i esclave
Marque	IFM
Modèle	AC2704
Catégorie	Module électronique
Profil AS-i	S 7.0
Nombre d'entrées	4 (capteurs 2 fils ou 3 fils PNP, 18…30 V DC)
Nombre de sorties	4 (actionneurs 10…30 V DC)
Alimentation capteurs	Via le réseau AS-i (18…30 V DC)
Alimentation actionneurs	Tension TBTP externe
Consommation totale AS-i	< 240 mA
Courant de sortie par voie	1 A (DC13)
Courant de sortie par module	4 A max
Nombre max de modules par maître	31
Fonction chien de garde	Mise hors tension des sorties si interruption > 40 ms
Protection court-circuit	Indication par LED rouge
Affichage LED	Verte : alimentation OK ; Jaune : état entrée/sortie ; Rouge : court-circuit
Raccordement capteurs/actionneurs	Bornes Combicon
Adressage	Adresses 1 à 31 (par défaut 0) ; par module d'adressage, contrôleur AS-i ifm ou logiciel AS-i
Montage	Rail 35 mm ou dispositif de montage ; position verticale recommandée
Dissipation de chaleur	Libre circulation de l'air nécessaire
Catégorie d'utilisation (DC13)	Pouvoir d'enclenchement/déclenchement pour électrovannes jusqu'à 20 W (CEI 947-5-2)
Entretien	Aucun entretien particulier requis ; vérifier régulièrement l'état des LED et des connexions
Nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Utiliser une tension TBTP pour les sorties ; respecter les consignes de montage et de dissipation thermique
Pièces détachées	Shunt d'adressage, bornes Combicon ; contacter IFM pour les pièces spécifiques
Réparabilité	Module non réparable par l'utilisateur ; remplacer en cas de défaut
Informations générales	Notice complète disponible au format PDF sur notice-facile.com ou www.ifm.com

FOIRE AUX QUESTIONS - AC2704 IFM

Comment adresser le module AC2704 ?

Vous pouvez affecter une adresse entre 1 et 31. À la livraison, l'adresse est 0. Utilisez un module d'adressage branché sur les bornes A+ et A- après avoir retiré le shunt d'adressage, ou un contrôleur AS-i ifm avec la fonction MULTIPLE AUTO ADDRESS activée, ou un logiciel AS-i. Important : le shunt d'adressage doit rester retiré après l'adressage pour permettre la communication.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i et l'alimentation externe sont OK. La LED jaune s'allume lorsqu'une entrée ou une sortie est commutée. La LED rouge signale un court-circuit sur une sortie.

Quelle est la fonction du chien de garde ?

Le chien de garde (watchdog) met hors tension les 4 sorties si la communication avec le maître AS-i est interrompue pendant plus de 40 ms. Cela permet de sécuriser les actionneurs en cas de perte de liaison.

Comment raccorder des capteurs et actionneurs ?

Les capteurs (2 fils ou 3 fils PNP) se branchent sur les entrées I1 à I4 et sont alimentés par le réseau AS-i (bornes I+/I-). Les actionneurs se raccordent sur les sorties O1 à O4 ; ils nécessitent une tension externe TBTP (10…30 V DC). Ne pas raccorder les entrées à une source externe.

Quel est le courant maximal par sortie ?

Chaque sortie peut fournir jusqu'à 1 A (catégorie DC13), et le module entier ne doit pas dépasser 4 A. Pour les charges inductives (électrovannes), une diode de protection est recommandée.

Comment monter le module AC2704 ?

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une libre circulation de l'air pour dissiper la chaleur ; si possible, installez-le à la verticale.

Puis-je utiliser le module avec d'autres marques de maître AS-i ?

Oui, le module est un esclave AS-i standard (profil S 7.0) et peut fonctionner avec tout maître AS-i compatible. Vérifiez que l'adressage et la configuration sont corrects.

Que faire si la LED rouge s'allume ?

La LED rouge indique un court-circuit sur l'une des sorties. Coupez l'alimentation, vérifiez le câblage des actionneurs et éliminez le court-circuit. Après correction, la LED s'éteint.

Le module ne communique pas, que vérifier ?

Vérifiez que l'alimentation AS-i est présente (LED verte allumée). Assurez-vous que le shunt d'adressage a été retiré après l'adressage. Vérifiez l'adresse du module (pas 0 si d'autres modules sont présents) et la connexion au câble AS-i.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notice-facile.com ou vous rendre sur le site www.ifm.com pour la fiche technique détaillée.

MODE D'EMPLOI AC2704 IFM

ASinterface

AS-i Modul AS-i module Module AS-i AC2704

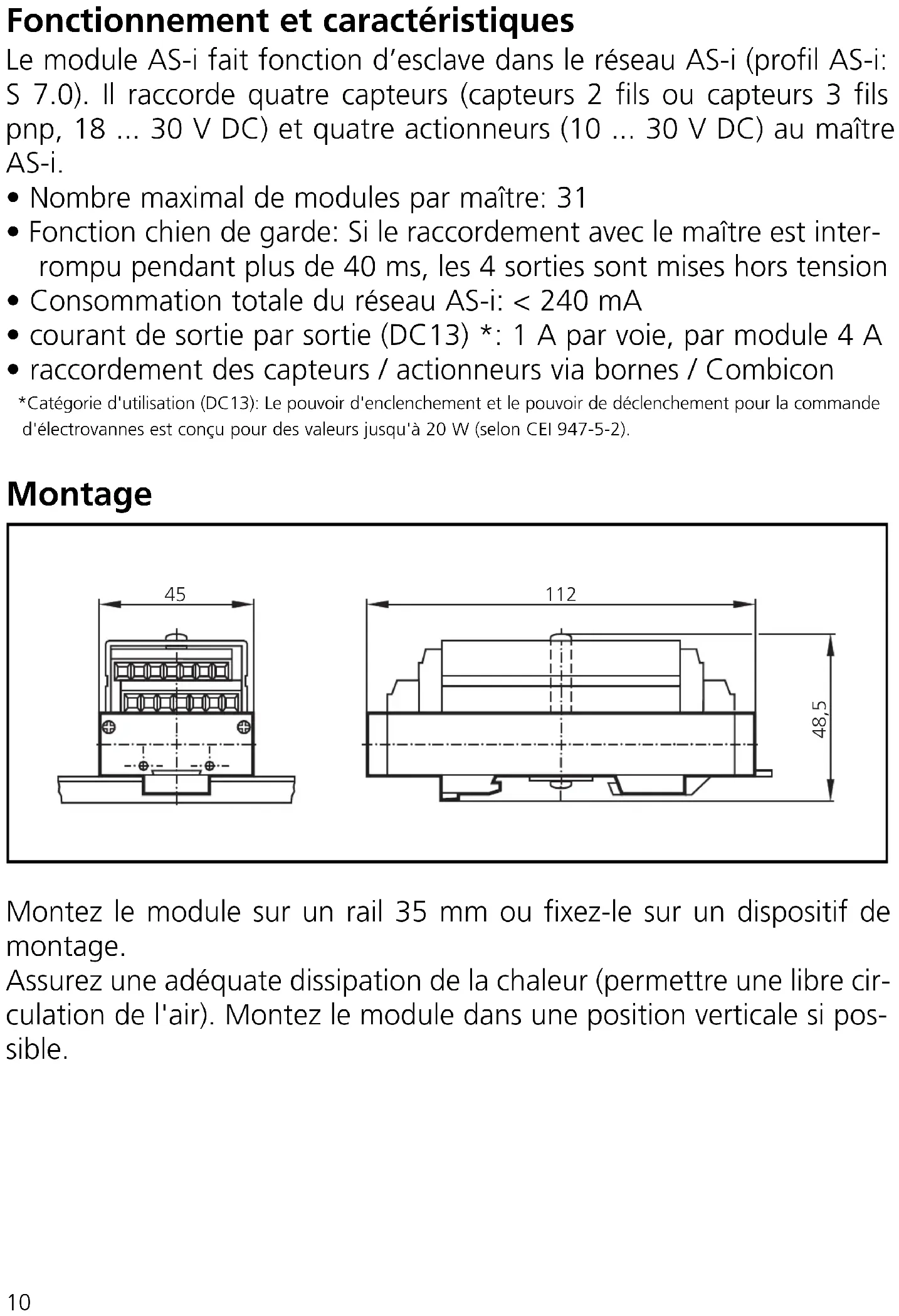

Fonctionnement et caractéristiques

Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i: S 7.0). Il raccorde quatre capteurs (capteurs 2 fils ou capteurs 3 fils PNP, 18... 30 V DC) et quatre actionneurs (10... 30 V DC) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40 ms, les 4 sorties sont mises hors tension
• Consommation totale du réseau AS-i : < 240 mA
• courant de sortie par sortie (DC13) : 1 A par voie, par module 4 A
• raccordement des capteurs / actionneurs via bornes / Combicon

Catégorie d'utilisation (DC13): Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conséquent pour des valeurs jusqu'à 20 W (selon CEI 947-5-2).

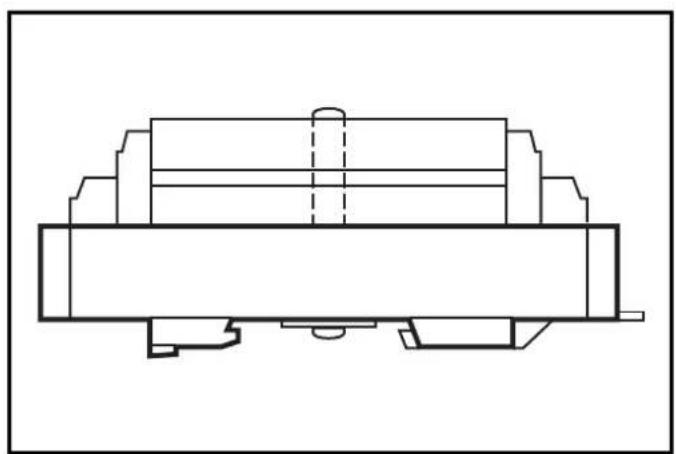

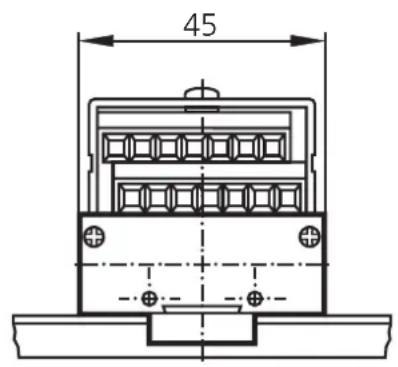

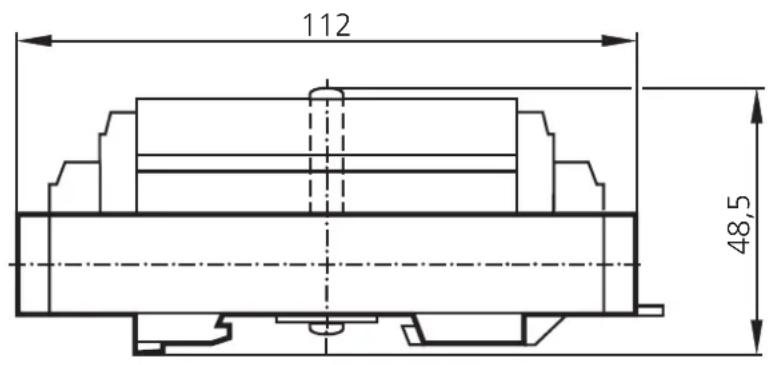

Montage

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Alimentation capteur via le réseau AS-i.

(Ne pas raccorder les entrées I1... I4 et le potentiel externe).

Pour les sorties O1... O4, le potentiel externe doit être une tension TBTP.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+/I-):

18... 30 V DC

(Ne pas raccorder les entrées et le potentiel externe)

Fin de course mécanique

Capeur 2 fils

ampoule

Electrovanne 2 fils (diode de protection recommandée)

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôle AS-i ifm

Tous les esclaves présents doivent être préselectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus BASSE libre est utilisée.

Adressage automatique de plusieurs modules:

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

C Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i et alimentation externe o. k.
• LED jaune: entrée / sortie est commutée
• LED rouge: court-circuit sortie

Données techniques

Vous pouvez télécharger la fiche technique de l'Internet si besoin (www.ifm.com).
