Type de produit	Module électronique AS-i
Marque	IFM
Modèle	AC2564
Catégorie	Module d'interface AS-i
Interface	AS-interface V2.1
Profil AS-i	S-B.A.E
Nombre maximal de modules par maître	31 (62 avec maître AS-i V2.1)
Alimentation	Via réseau AS-i (câble jaune) et alimentation externe possible
Adressage	Via unité d'adressage AC1144 (infrarouge ou câblé) ou via prise d'adressage
Indicateurs LED	LED jaune (entrée/sortie), verte (alimentation), rouge fixe (erreur communication), rouge clignotante (défaut périphérie), LED récepteur IR
Raccordement capteurs/actionneurs	Prises M12
Montage	Sur embase de câblage AS-i, couple 0,8 Nm
Protection	IP67 (si prises non utilisées obturées par bouchons AC3004)
Fonctions principales	Interface entre capteurs/actionneurs et réseau AS-i, adressage infrarouge, détection de défauts
Entretien et nettoyage	Aucun entretien particulier requis. Nettoyer avec un chiffon sec si nécessaire.
Sécurité	Mettre hors tension avant adressage via prise d'adressage. Couvrir les prises inutilisées.
Pièces détachées et réparabilité	Embases de câblage AC5011/AC5003, bouchons AC3004, unité d'adressage AC1144, cordons E70213/E70211
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - AC2564 IFM

Comment adresser le module AS-i AC2564 ?

L'adressage peut se faire de deux manières : via l'unité d'adressage AC1144 par câble ou infrarouge, ou via la prise d'adressage sur l'embase AC5011. Pour l'adressage infrarouge, utilisez le cordon E70211 et désactivez la communication AS-i en débranchant le maître.

Quelles sont les significations des LED sur le module ?

La LED jaune indique que l'entrée/sortie est commutée. La LED verte confirme l'alimentation. La LED rouge fixe signale une erreur de communication AS-i (ex. adresse 0). La LED rouge clignotante indique un défaut périphérie (surcharge ou court-circuit). La LED 3 est le récepteur infrarouge.

Quel est le nombre maximal d'esclaves sur un maître AS-i ?

Avec ce module (profil S-B.A.E), vous pouvez connecter jusqu'à 31 esclaves (ou 62 si le maître est en version AS-i V2.1).

Comment monter le module AC2564 ?

Montez le module sur une embase de câblage raccordée au réseau AS-i. Serrez les vis au couple de 0,8 Nm. Assurez-vous que les prises non utilisées sont obturées avec des bouchons AC3004 pour garantir l'étanchéité IP67.

Puis-je utiliser une alimentation externe avec ce module ?

Oui, le module peut être alimenté via le réseau AS-i (câble jaune) ou via une alimentation externe selon l'embase utilisée (par ex. AC5011 pour câble plat avec alimentation externe).

Que faire si la LED rouge clignote ?

Cela indique un défaut périphérie, probablement une surcharge ou un court-circuit sur l'alimentation d'un capteur ou d'une sortie. Vérifiez les connexions et l'état des périphériques raccordés.

Comment adresser le module si l'embase n'a pas de prise d'adressage ?

Si vous utilisez l'embase AC5003 (sans prise d'adressage), vous devez d'abord adresser le module via l'unité d'adressage AC1144 avant de le monter sur l'embase.

Quels câbles d'adressage sont compatibles ?

Pour l'adressage par câble, utilisez le cordon E70213. Pour l'adressage infrarouge, utilisez le cordon E70211 avec l'unité d'adressage AC1144.

Le module AC2564 est-il compatible avec AS-i V2.0 ?

Le module est spécifié pour AS-interface V2.1, mais il peut fonctionner avec des maîtres V2.0. Cependant, certaines fonctionnalités (comme la détection de défauts périphérie) pourraient ne pas être disponibles.

Où puis-je télécharger la fiche technique complète ?

La fiche technique est disponible sur le site d'IFM à l'adresse www.ifm.com. Vous pouvez également trouver la notice d'utilisation en PDF sur notice-facile.com.

MODE D'EMPLOI AC2564 IFM

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2514 / AC2564

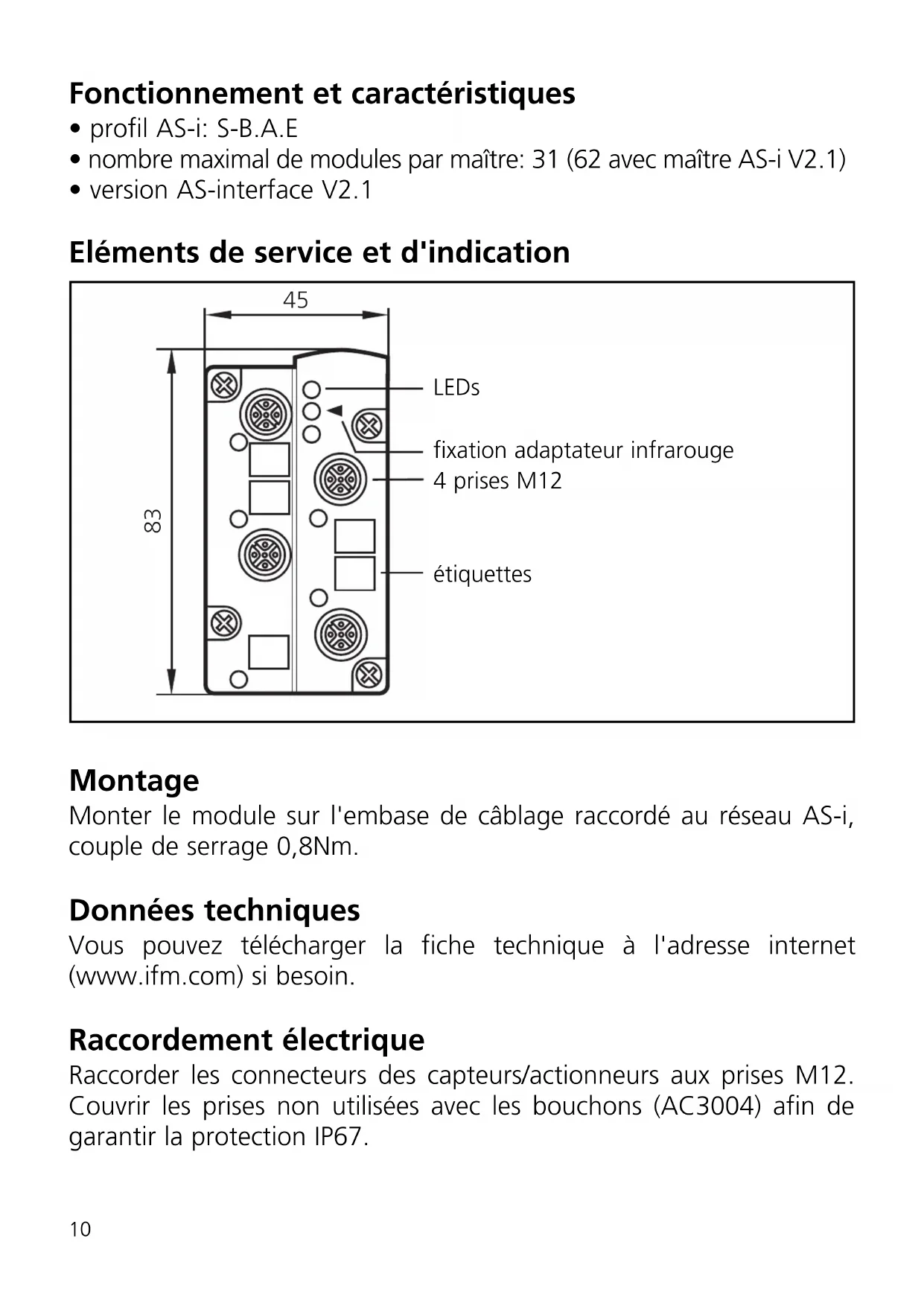

Fonctionnement et caractéristiques

• profil AS-i: S-B.A.E
• nombre maximal de modules par maître: 31 (62 avec maître AS-i V2.1)
• Version AS-interface V2.1

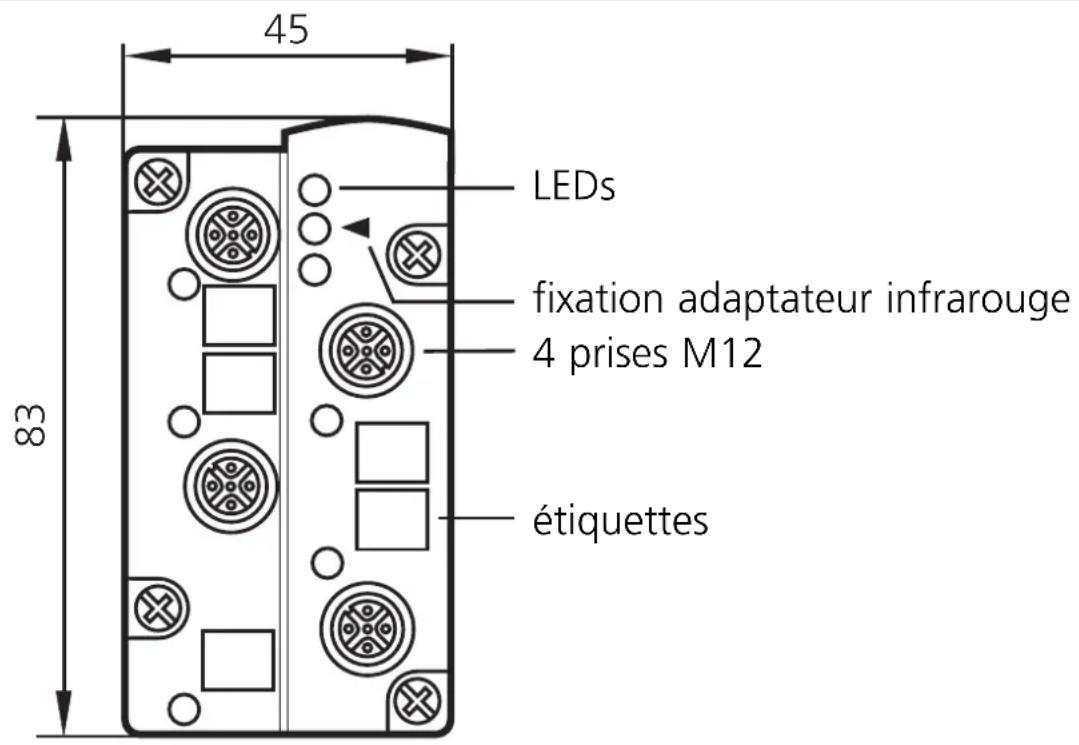

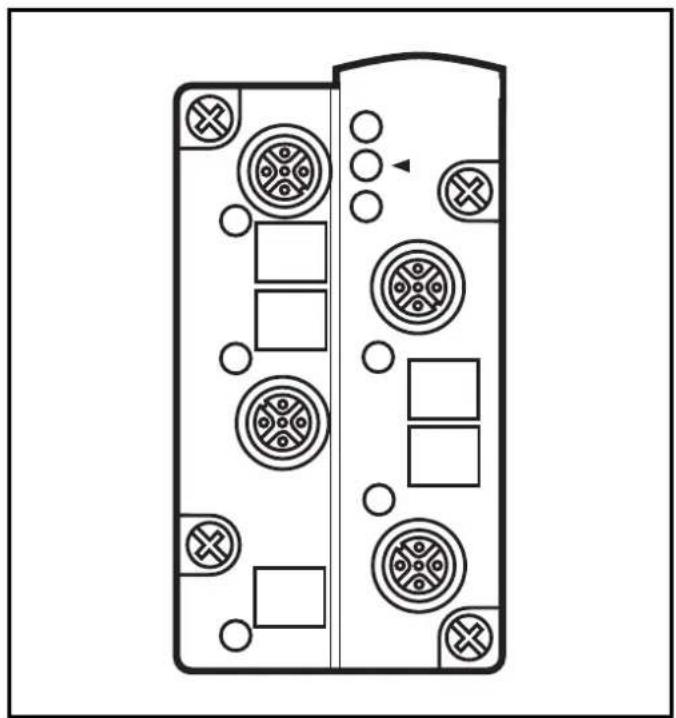

Éléments de service et d'indication

Montage

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet (www.ifm.com) si besoin.

Raccordement électrique

Raccorder les connecteurs des capteurs/actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

Prise M12	Broche
Tension externe -	3
sortie de commutation +	4
	5

Prise M12	Broche
alimentation capteur L+	1
alimentation capteur L-	3
	5

Bit de données	D0 D1 D2 D3

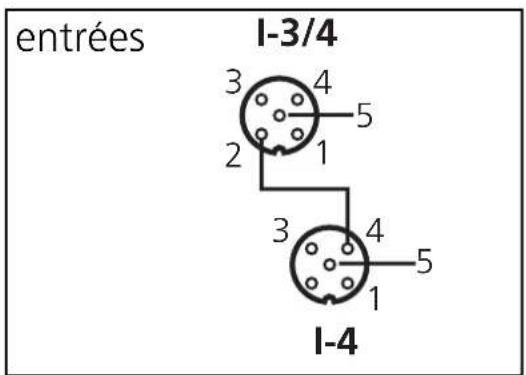

Entrée 1 2	3 4
Prise — —	I-3/4 I-3/4 I-4
Broche — —	4 2 4

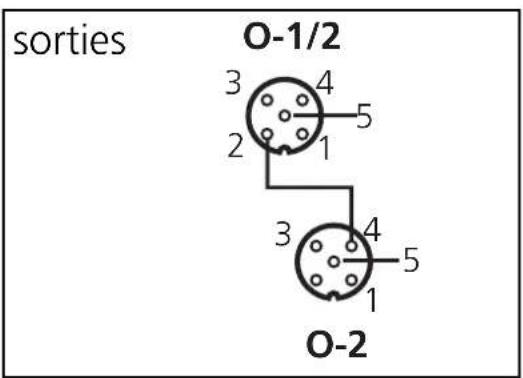

Sortie 1 2	3 4
Prise O-1/2	O-1/2 O-2 — —
Broche	4	2	4	—	—

Adressage avec l'unité d'adressage AC1144

Si le module monté et câblé est utilisé avec l'embase AC5011 pour câble plat avec alimentation externe (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Mettre le module hors tension avant l'adressage via la prise d'adressage.

Si le module est utilisé avec l'embase AC5003 pour câble plat avec alimentation externe (sans prise d'adressage), il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.

le paramètre P3 doit être 1 et le bit de sortie D3 = 0*. Le bit de sortie D3 ne doit pas être utilisé.

une adresse entre 1A et 31A doit être affectée à cet esclave.

* réglage par défaut

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

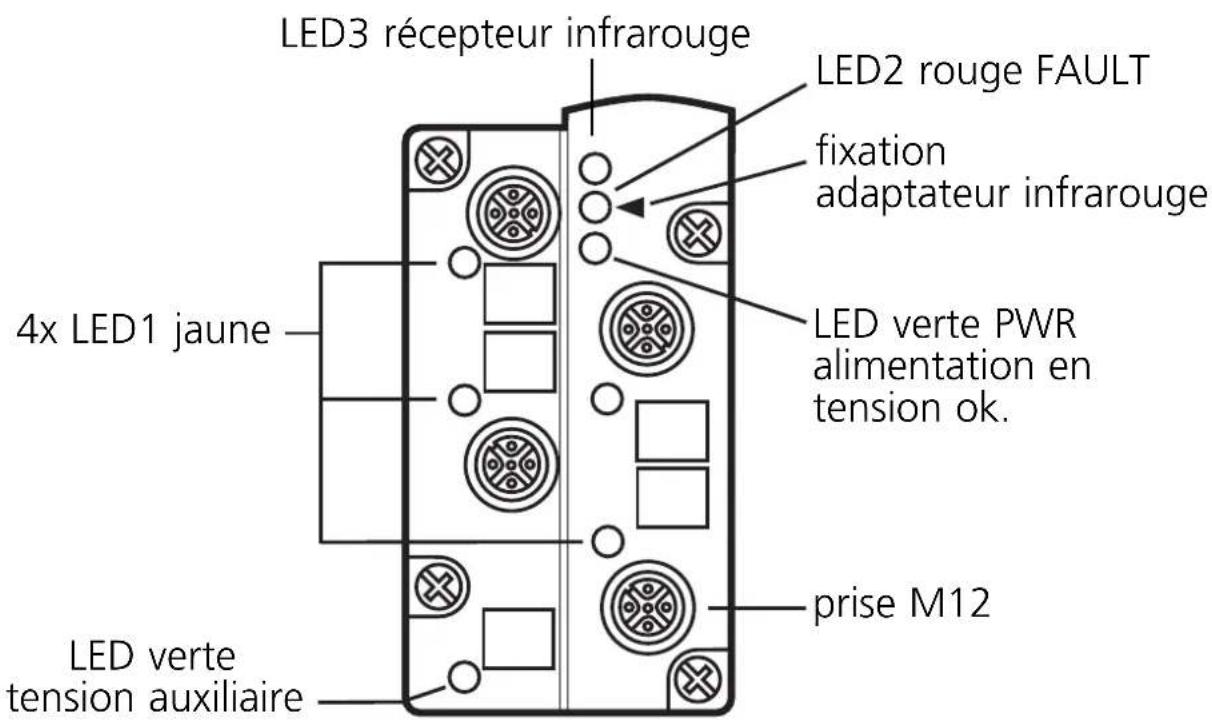

• LED 1 jaune: entrée / sortie commutées • LED verte: alimentation en tension ok • LED 2 rouge allumée: erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" des données, par ex. adresse d'esclave 0 • LED 2 rouge clignotante: défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation d'un capteur ou d'une sortie • LED 3: récepteur infrarouge

La surcharge et le court-circuit d'une entrée ou d'une sortie sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérie" dans le registre d'états.
