Marque	IFM
Modèle	AC2508
Type de produit	Module AS-i (interface actionneur-capteur)
Version AS-interface	2.1
Profil AS-i	S-8.0.E
Nombre max de modules par maître	31
Alimentation	Via bus AS-i (30 V DC)
Nombre de sorties	4 (prises M12)
Adressage des esclaves	1 à 31; adresse par défaut 0
Modes d'adressage	Unité d'adressage AC1144 ou infrarouge (via cordon E70211)
Indicateurs LED	4x jaune (sorties), 1x verte (alimentation capteur), 1x rouge (défaut communication/périphérique)
Protection	IP67 (avec bouchons sur prises inutilisées)
Montage	Sur embase de câblage AS-i, couple 0,8 Nm
Raccordement électrique	Connecteurs actionneurs sur prises M12
Fonctions de diagnostic	Signalisation surcharge/court-circuit via LED rouge clignotante et bit interne
Entretien et nettoyage	Couvrir les prises non utilisées avec des bouchons (AC73004) pour maintenir IP67
Sécurité	Ne pas retirer la prise d'adressage sous tension; désactiver la communication AS-i lors de l'adressage infrarouge
Pièces détachées / accessoires	Unité d'adressage AC1144, cordon d'adressage E70213, cordon infrarouge E70211, bouchons AC73004, embases AC5011/AC5003
Réparabilité	Remplacement du module complet; pas de pièces réparables par l'utilisateur
Informations générales	Notice disponible en plusieurs langues sur notice-facile.com; fiche technique sur ifm-electronic.com

FOIRE AUX QUESTIONS - AC2508 IFM

Comment adresser le module AC2508 ?

Vous pouvez utiliser l'unité d'adressage AC1144 avec le cordon E70213 (pour embase avec prise) ou l'adressage infrarouge via le cordon E70211. L'adresse doit être comprise entre 1 et 31; à la livraison, elle est 0.

Que faire si la LED rouge FAULT est allumée ?

Une LED rouge allumée indique une erreur de communication AS-i ou une adresse d'esclave 0. Vérifiez le câblage AS-i et l'adresse du module.

Comment installer le module AC2508 ?

Montez le module sur l'embase de câblage AS-i. Serrez les vis au couple de 0,8 Nm. Raccordez ensuite les connecteurs des actionneurs aux prises M12.

Quelle est la protection IP du module ?

Le module offre une protection IP67 à condition que les prises M12 non utilisées soient obturées avec des bouchons (réf. AC73004).

Puis-je adresser le module sous tension ?

Non, surtout ne retirez pas la prise d'adressage sous tension. Pour l'adressage infrarouge, la communication AS-i doit être désactivée (débranchez le maître ou utilisez un bloc d'alimentation ifm avec fonction de coupure).

Que signifie le clignotement de la LED rouge ?

Un clignotement de la LED rouge indique un défaut périphérique, comme une surcharge ou un court-circuit sur une sortie. Le maître AS-i reçoit cette information via le bit interne 'défaut périphérique'.

Combien de modules AC2508 peut-on connecter à un maître AS-i ?

Chaque maître AS-i peut gérer jusqu'à 31 modules esclaves, dont le AC2508.

Le module AC2508 est-il compatible avec la version 2.1 du bus AS-i ?

Oui, il est spécifié pour la version AS-interface 2.1 et supporte le profil S-8.0.E.

Où trouver la fiche technique détaillée du AC2508 ?

La fiche technique est disponible en téléchargement sur le site ifm-electronic.com. Entrez AC2508 dans la recherche.

Quels accessoires sont recommandés pour l'adressage ?

L'unité d'adressage AC1144, le cordon d'adressage E70213 (pour embase avec prise) et le cordon d'adressage infrarouge E70211 sont nécessaires selon la méthode choisie.

MODE D'EMPLOI AC2508 IFM

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2508 / AC2558

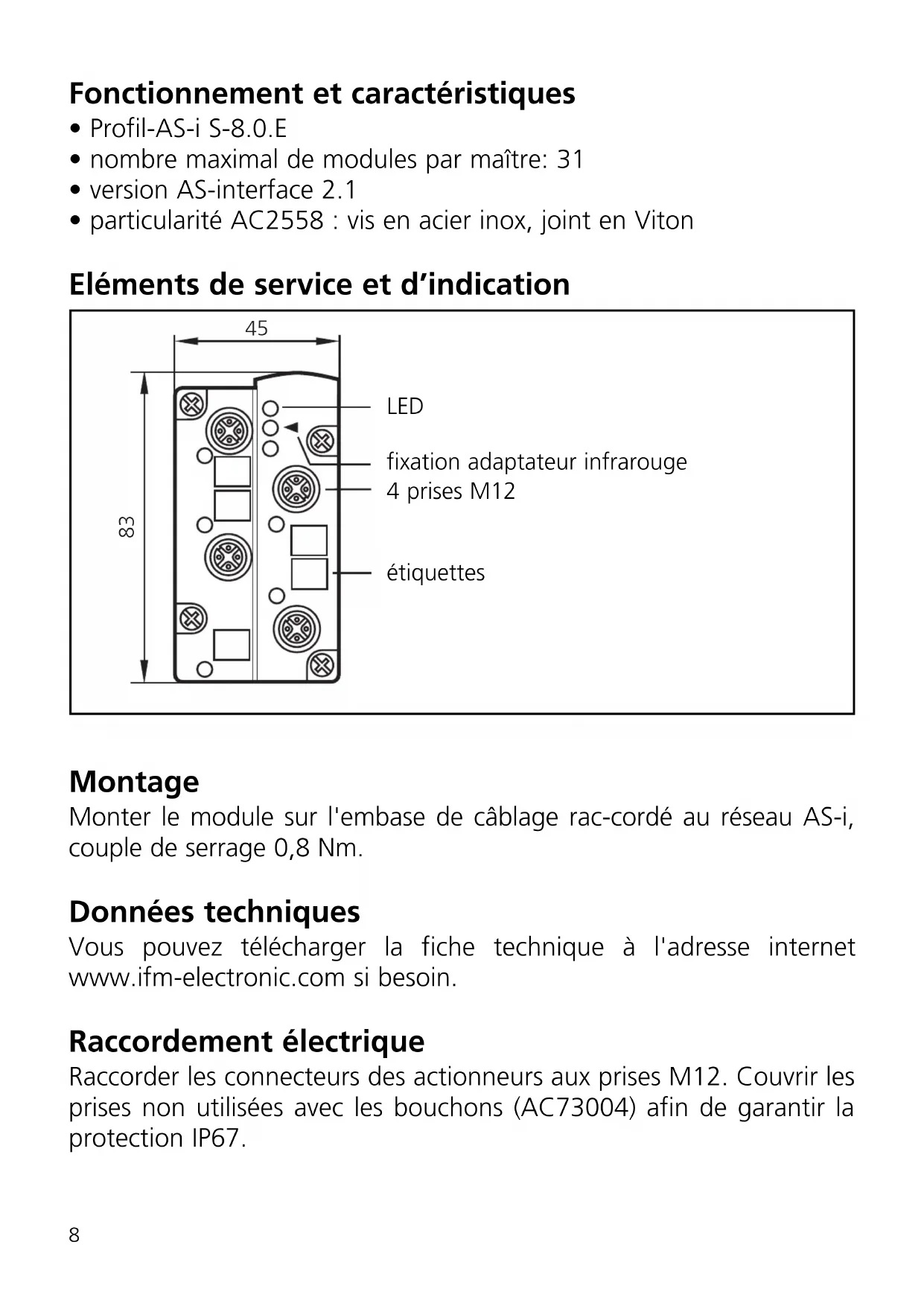

Fonctionnement et caractéristiques

• Profil-AS-i S-8.0. E
• Nombre maximal de modules par maître : 31
• version AS-interface 2.1
• particularité AC2558 : vis en acier inox, joint en Viton

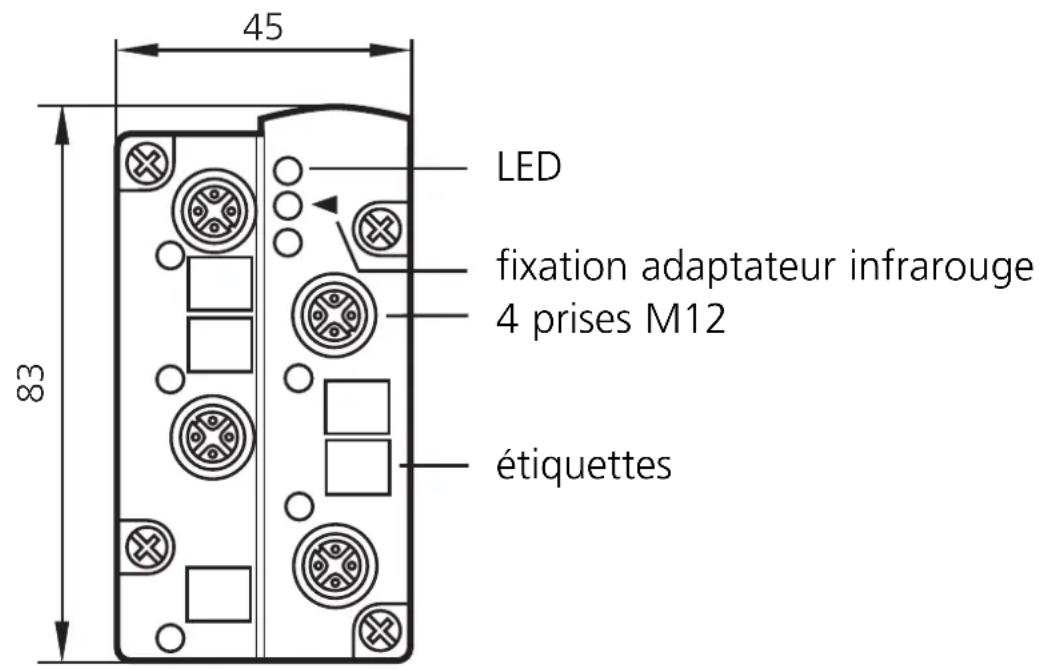

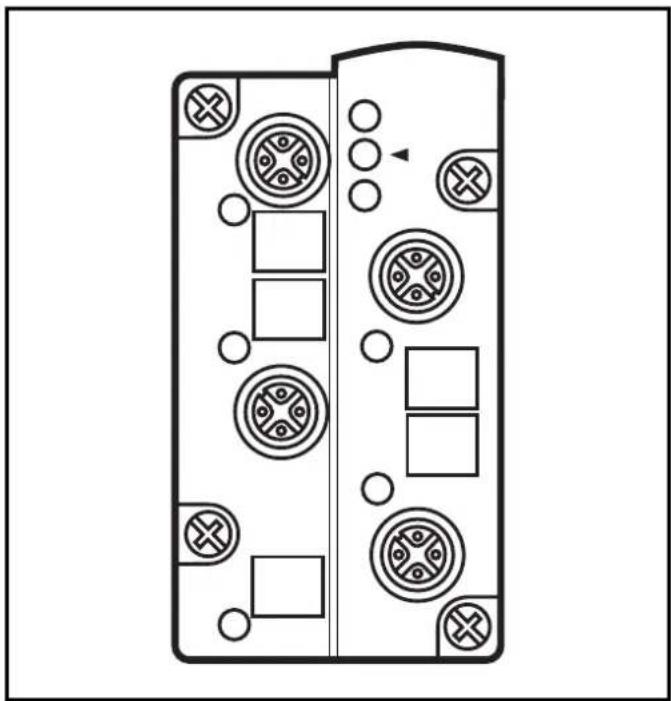

Éléments de service et d'indication

45 LED fixation adaptateur infrarouge 4 prises M12 83 étiquettes

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8 Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

Raccordement électrique

Raccorder les connecteurs des actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC73004) afin de garantir la protection IP67.

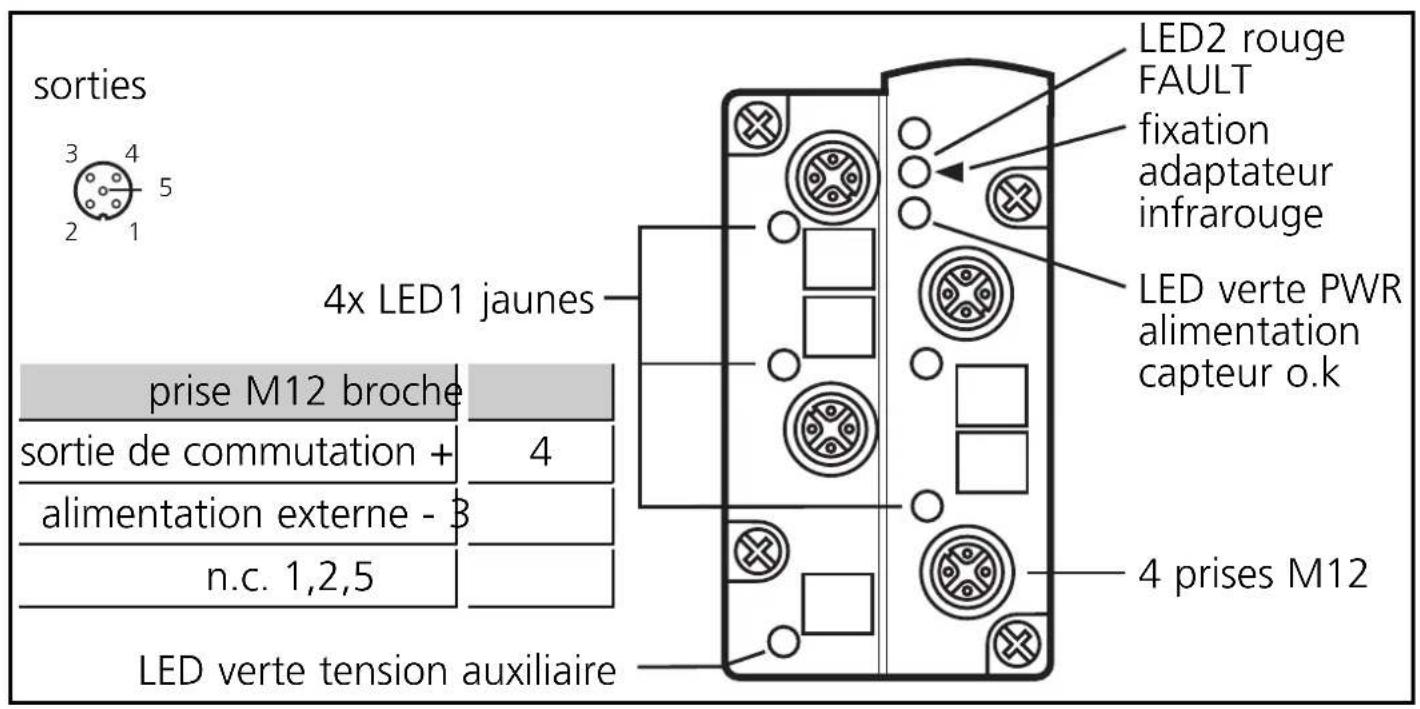

sorties 3 4 5 2 1 4x LED1 jaunes prise M12 broche sortie de commutation + alimentation externe - 3 n.c. 1,2,5 LED verte tension auxiliaire LED2 rouge FAULT fixation adaptateur infrarouge LED verte PWR alimentation capteur o.k 4 prises M12

Adresseage

Affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Ne pas retirer la prise d'adressage sous tension.

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: sorties commutées • LED verte: alimentation o. k. • LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit du sortie

La surcharge et le court-circuit des sorties sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
