Tipo di prodotto	Modulo elettronico
Marca	IFM
Modello	AC005A
Zona ATEX	II 3G (gas) e II 3D (polveri)
Temperatura ambiente	0 a +40°C
Grado di protezione	IP67
Materiale della custodia	Plastica
Montaggio	Su guida profilata 35 mm o piastra di montaggio
Collegamento	Base per cavo piatto giallo AC4000, connettori M12
Coppia di serraggio	0,8 Nm (viti, tappi, connettori M12)
Alimentazione	Tramite la base di collegamento (non specificata in tensione)
Funzioni principali	Commutazione e trasmissione di segnali in zone esplosive
Manutenzione e pulizia	Pulire con un panno umido, evitare cariche elettrostatiche
Sicurezza	Utilizzo conforme ATEX, montaggio da personale competente, non separare sotto tensione
Ricambi e riparabilità	Nessuna riparazione possibile, contattare il produttore
Accessori forniti	Base, guarnizioni, tappi AC3004
Cavo richiesto	Cavo piatto giallo AC4000 solo
Condizioni particolari	Evitare cariche elettrostatiche, radiazione UV diretta, flusso di polvere
Marcatura ATEX	II 3G EEx nA II T6 X / II 3D T 60°C X IP67

Domande frequenti - AC005A IFM

Come installare il modulo AC005A in zona ATEX ?

Il modulo deve essere montato da personale competente su una guida profilata da 35 mm o piastra di montaggio. Utilizzare la base fornita e il cavo piatto giallo AC4000. Serrare le viti a croce a 0,8 Nm. Rispettare la temperatura ambiente da 0 a +40°C ed evitare cariche elettrostatiche.

Quale cavo utilizzare con il modulo ?

Utilizzare esclusivamente il cavo piatto giallo AC4000 fornito dal produttore. Qualsiasi altro cavo potrebbe compromettere la sicurezza ATEX.

Qual è la coppia di serraggio delle viti ?

Tutte le viti, tappi e dadi M12 devono essere serrati con una coppia di 0,8 Nm. Verificare il serraggio dopo 2 settimane e ri-serrare se necessario.

Si può pulire il modulo con un panno asciutto ?

No, pulire solo con un panno umido per evitare cariche elettrostatiche. Non strofinare con materiali non conduttivi.

Qual è la temperatura ambiente consentita ?

La temperatura ambiente ammissibile è da 0 a +40°C, in funzione della potenza massima erogata.

Come otturare le prese non utilizzate ?

Utilizzare tappi di tipo AC3004 per otturare le prese M12 non utilizzate. Serrare con una coppia di 0,8 Nm.

È possibile riparare il modulo in caso di guasto ?

No, nessuna riparazione è possibile. In caso di guasto, contattare il produttore.

Cosa fare in caso di guasto del modulo ?

Si prega di contattare il produttore (IFM) o il vostro rivenditore. Non tentare alcuna riparazione.

Quali sono le condizioni particolari per un funzionamento sicuro ?

Evitare cariche elettrostatiche, radiazione UV diretta, installazione in un flusso di polvere e proteggere l'apparecchio da urti (energia d'impatto max 2 joule).

Il modulo può essere montato su una guida ?

Sì, si monta su una guida profilata da 35 mm o direttamente su una piastra di montaggio.

MANUALE UTENTE AC005A IFM

Istruzioni per l'uso (l)

Bruksanvisning (S)

AS-i Modul 4DI M12

AS-i module 4DI M12

Módulo AS-i 4DI M12

Module AS-i 4DI M12

AS-i moduli 4DI M12

AS-i modul 4DI M12

AC005A

BGбългарски

1. Secondo la direttiva ATEX 94/9 CE (ATEX), per la messa in funzione di un apparecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la merce consegnata, non dovessero essere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di consegna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere messo in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina ogni responsabilità per il caso in cui l'apparecchio sia stato messo in funzione senza le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LVLatviešu valoda

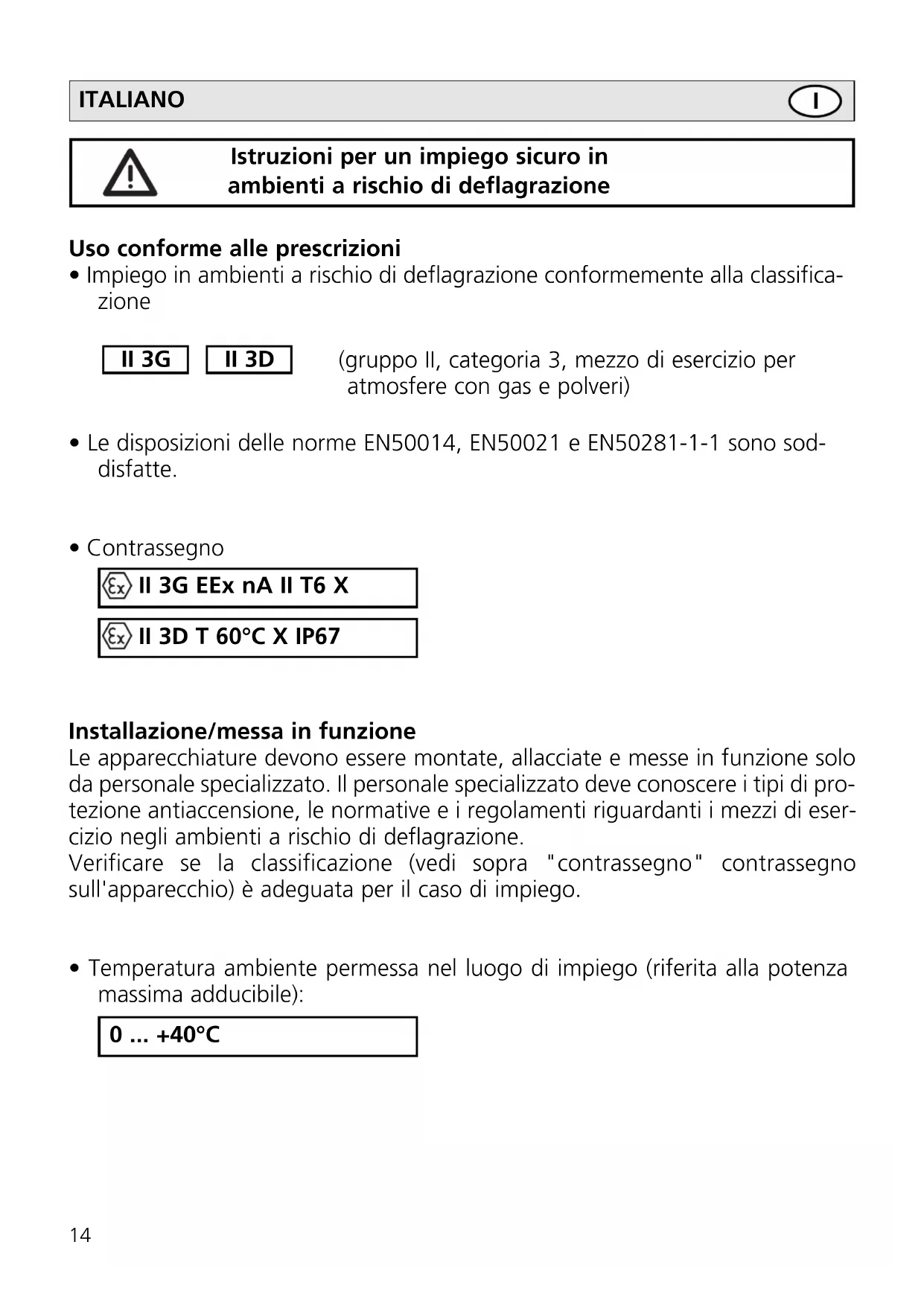

Istruzioni per un impiego sicuro in ambienti a rischio di deflagrazione

Uso conforme alle prescrizioni

- Impiego in ambienti a rischio di deflagrazione conformemente alla classificazione

II 3G II 3D

(gruppo II, categoria 3, mezzo di esercizio per atmosfere con gas e polveri)

- Le disposizioni delle norme EN50014, EN50021 e EN50281-1-1 sono soddisfatte.

- Contrassegno

II 3G EEx nA II T6 X

II 3D T 60°C X IP67

Installazione/messa in funzione

Le apparecchiature devono essere montate, allacciate e messe in funzione solo da personale specializzato. Il personale specializzato deve conoscere i tipi di protezione antiaccensione, le normative e i regolamenti riguardanti i mezzi di esercizio negli ambienti a rischio di deflagrazione.

Verificare se la classificazione (vedi sopra "contrassegno" contrassegno sull'apparecchio) è adeguata per il caso di impiego.

- Temperatura ambiente permessa nel luogo di impiego (riferita alla potenza massima adducibile):

0 ... +40°C

Istruzioni per l'installazione/montaggio

• Attenersi alle normative e direttive nazionali rispettivamente valide.
• Montare il modulo su un supporto FK cablato e bloccarlo su una guida profilata da 35mm o fissarlo ad un supporto per il montaggio.
• Per mantenere il tipo di protezione indicato le 4 viti della parte alta devono essere fissate uniformemente sopra la croce, coppia di serraggio: 0,8 Nm. Posizionare con cura la guarnizione durante il montaggio del modulo. Utilizzare esclusivamente il modulo di cablaggio e le guarnizioni fornite. Utilizzare esclusivamente il cavo piatto AS-i AC4000 giallo.
• Durante l'installazione e il montaggio assicurarsi che il raggio di curvatura del cavo scelto non comporti carichi meccanici sulle guide dei cavi o sulle guarnizioni.

Condizioni speciali necessarie per un funzionamento sicuro

• Evitare cariche statiche su apparecchi in plastica e cavi.
  • Non montare il modulo nel flusso della polvere.
• Evitare che sul modulo si depositi polvere.
• Per evitare cariche elettrostatiche pulire l'apparecchio soltanto con un panno umido. Non sfregare con materiali isolanti.
• Evitare l'irradiazione diretta con raggi UVA (livelli alti) e altre fonti di luce simili; montare l'apparecchio in un luogo protetto.
• L'apparecchio è stato progettato per un'energia d'urto bassa (EN50021, tabella 13, 2 Joule). Evitare danni alla macchina e ai cavi.
• Se il modulo si trova all'estremità terminale del cavo, inserire le guarnizioni di tenuta nel modulo di cablaggio consegnato dal fornitore. La terminazione del cavo piatto deve trovarsi all'interno del modulo.
• Coprire i plug non utilizzati con i cappucci di protezione (AC3004), coppia di serraggio: 0,8 Nm.
• Non separare la parte superiore del modulo dal supporto (parte inferiore) FK sotto tensione.
• Non staccare i collegamenti a spina M12 sotto tensione.
• Utilizzare connettori M12 con dadi a risvolto esagonale, coppia di serraggio: 0,8 Nm.
• Il momento torcente delle viti deve essere controllato e assicurato 2 settimane dopo il montaggio.

ITALIANO

• Le false candele, il modulo di cablaggio e la parte alta del corpo nonché le viti M12 possono essere aperte o chiuse soltanto in un ambiente sufficientemente pulito.
• Non è consentito l'impiego di un modulo di cablaggio per cavo piatto con plug di indirizzamento.
• Prerequisito importante per l'impiego in ambienti esplosivi conforme alle indicazioni è il tipo di protezione. Pertanto, prestare la dovuta cura durante il montaggio del corpo e delle guarnizioni (vedere Indicazioni di installazione / Montaggio).
• Utilizzare esclusivamente il modulo di cablaggio e le guarnizioni fornite.

Riparazione/manutenzione

Non eseguire nessun tipo di modifica dell'apparecchio; non è possibile eseguire delle riparazioni. In caso di guasto rivolgersi al fabbricante.
