AC009S - Modulo elettronico IFM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo di sicurezza AS-i per armadio elettrico
Marca	IFM
Modello	AC009S
Dimensioni (A x L x P)	114 x 25 x 105 mm
Peso	Circa 150 g
Alimentazione	26,5 a 31,6 V CC tramite AS-i, consumo max. 250 mA
Ingressi di sicurezza	2 ingressi PNP, rilevamento di cortocircuito
Uscite	2 uscite LED non di sicurezza, 2 uscite relè non di sicurezza (max. 6 A)
Comunicazione	AS-i versione 2.11/3.0, profilo S-7.B.E
Temperatura ambiente	da -25 a 50 °C
Grado di protezione	IP20
Materiale della custodia	Poliammide (PA)
Montaggio	Su guida DIN 35 mm, verticale o sospeso
Display	LED giallo (stato commutazione), verde (AS-i), rosso (guasto)
Livello di prestazione (PL)	PL e secondo EN ISO 13849-1 (categoria 4)
Livello di integrità di sicurezza (SIL)	SIL 3 secondo CEI 61508
Tempo di risposta di sicurezza	Max. 10 ms
Indirizzamento	Tramite interfaccia integrata, indirizzo da 1 a 31 (consegna: 0)
Manutenzione	Nessuna manutenzione richiesta; pulizia con panno in microfibra asciutto
Riparazione	Solo dal produttore
Omologazioni	Certificato AS-i, CE, conforme alla direttiva macchine 2006/42/CE
Contenuto della fornitura	Modulo di sicurezza AS-i, manuale d'uso, dichiarazione di conformità UE

Domande frequenti - AC009S IFM

Qual è l'uso previsto del modulo AC009S?

Il modulo di sicurezza AS-i AC009S rileva stati di commutazione relativi alla sicurezza (arresto di emergenza, contatti porta, rilevatori di posizione) e trasmette una tabella di codice 8x4 bit al monitor di sicurezza AS-i. È destinato a un'installazione fissa in armadio elettrico, in ambiente industriale.

Come alimentare il modulo AC009S?

L'alimentazione avviene tramite il bus AS-i, con una tensione da 26,5 a 31,6 V CC. Il consumo massimo è di 250 mA. L'alimentazione deve essere di tipo TBTS o TBTP.

Quali sono i livelli di sicurezza raggiunti da questo modulo?

Il modulo è conforme alla categoria 4 / PL e secondo EN ISO 13849-1 e SIL 3 secondo CEI 61508. Può essere utilizzato in applicazioni fino a SIL 3 / PL e.

Come indirizzare il modulo AC009S?

Utilizzare un cavo di indirizzamento tramite l'interfaccia integrata. Assegnare un indirizzo libero tra 1 e 31. Alla consegna, l'indirizzo è 0.

Quali sono le condizioni di installazione consigliate?

Montare l'apparecchio su una guida DIN 35 mm, in posizione verticale o sospesa. Installarlo in un armadio elettrico chiuso (IP54 minimo). Lasciare almeno 50 mm di spazio sopra e sotto per la circolazione dell'aria.

Cosa fare in caso di guasto o errore?

Consultare i LED: il LED rosso ERROR indica un guasto hardware, un cortocircuito o un errore di comunicazione AS-i. Il LED rosso lampeggiante segnala un guasto periferico (sovraccarico, cortocircuito). Fare riferimento al capitolo « Correzione dei guasti » del manuale.

Si possono collegare contatti di sicurezza a un solo canale?

Sì, se si utilizza un singolo interruttore monocanale, collegarlo all'ingresso S11-S12 e ponticellare S21-S22. Attenzione: il cablaggio influenza la categoria di comando realizzabile.

Qual è il tempo di risposta del modulo per la funzione di sicurezza?

Il tempo di risposta del modulo AC009S è di massimo 10 ms. Per il tempo di risposta totale del sistema, aggiungere i tempi degli altri componenti (monitor di sicurezza, contattori, ecc.).

Come pulire e mantenere il modulo?

Mettere l'apparecchio fuori tensione. Pulire con un panno in microfibra morbido, asciutto e non trattato chimicamente. Nessun'altra manutenzione è necessaria. Le riparazioni devono essere effettuate solo dal produttore.

Cosa fare se il manuale non è disponibile nella mia lingua?

È possibile richiedere una traduzione del manuale indicando la propria email e la lingua desiderata sulla pagina notice-facile.com. Il produttore o il rivenditore deve fornire il manuale nella lingua del paese utilizzatore UE conformemente alla direttiva macchine.

MANUALE UTENTE AC009S IFM

Istruzioni per l'uso originali

Modulo di sicurezza AS-i

1. Secondo la direttiva 2006/42/CE relativa alle machine, per la messa in funzione di un apparecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la merce segnata, non dovessero essere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciente (vedere bolla di segna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere什么意思 in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina agli responsabilità per il caso in cui l'apparecchio sia statoesso in funzione perché le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LVLatviešu valoda

1.1 Simboliutilizzati 75
1.2 Avvertenzeutilizzate 75

2 Indicazioni di sicurezza 75
3 Uso conforme 76

3.1 Requisiti di sicurezza 77
3.2 Simbolo di sicurezza sul dispositivo 77
3.3 Sicurezza IT 78

4 Fornitura 78
5 Descrizione del funzionamento 78

6 Montaggio 79

6.1 Luogo di montaggio 79
6.2 Montaggio del dispositivo 79
6.3 Allineamento di dispositivi identici 81
6.4 Depotenziamo per allineamento di dispositivi identici 81
6.5 Allineamento di dispositivi diversi 82
6.6 Smontare il dispositivo 83

7 Collegamento elettrico 83

7.1 Istruzioni generali per il collegamento 83
7.2 Indicazioni di sicurezza per collegamenti relè 85
7.3 Tecnica di collegamento 85
7.4 Accessori per il collegamento 85
7.5 Assegnazione dei pin 86
7.5.1 Collegamento dei morsetti 86
7.6 Diagramma a blocchi 87

8 Messa in servizio 87
8.1 Indirizzamento 87
9 Funzionamento 87
10 Bit di dati 88
11 Tempi di risposta 89

12 Dati tecnici 90
13 Parametri di sicurezza 92

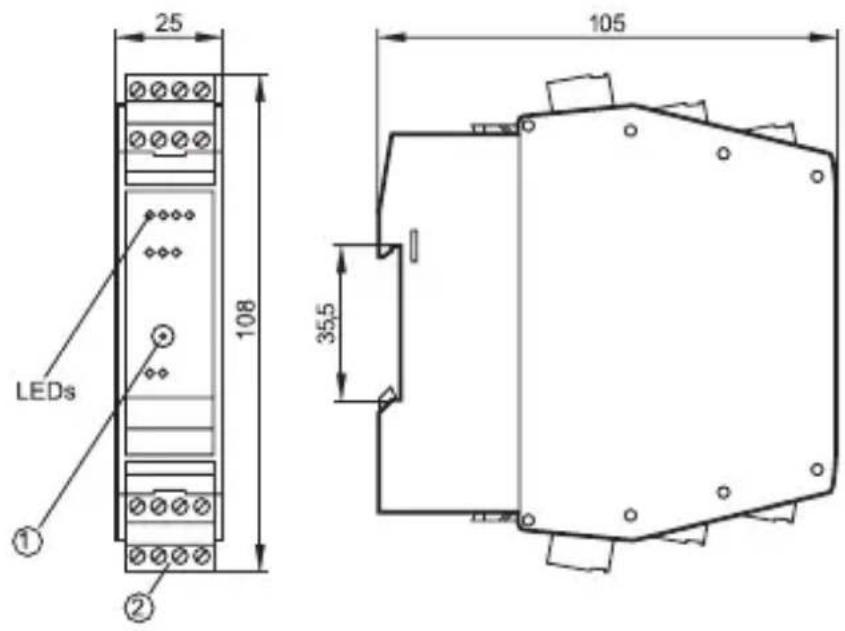

14 Disegno technique 93
15 Risoluzione dei problemi 93
16 Manutenzione, riparazione e smaltimento 93

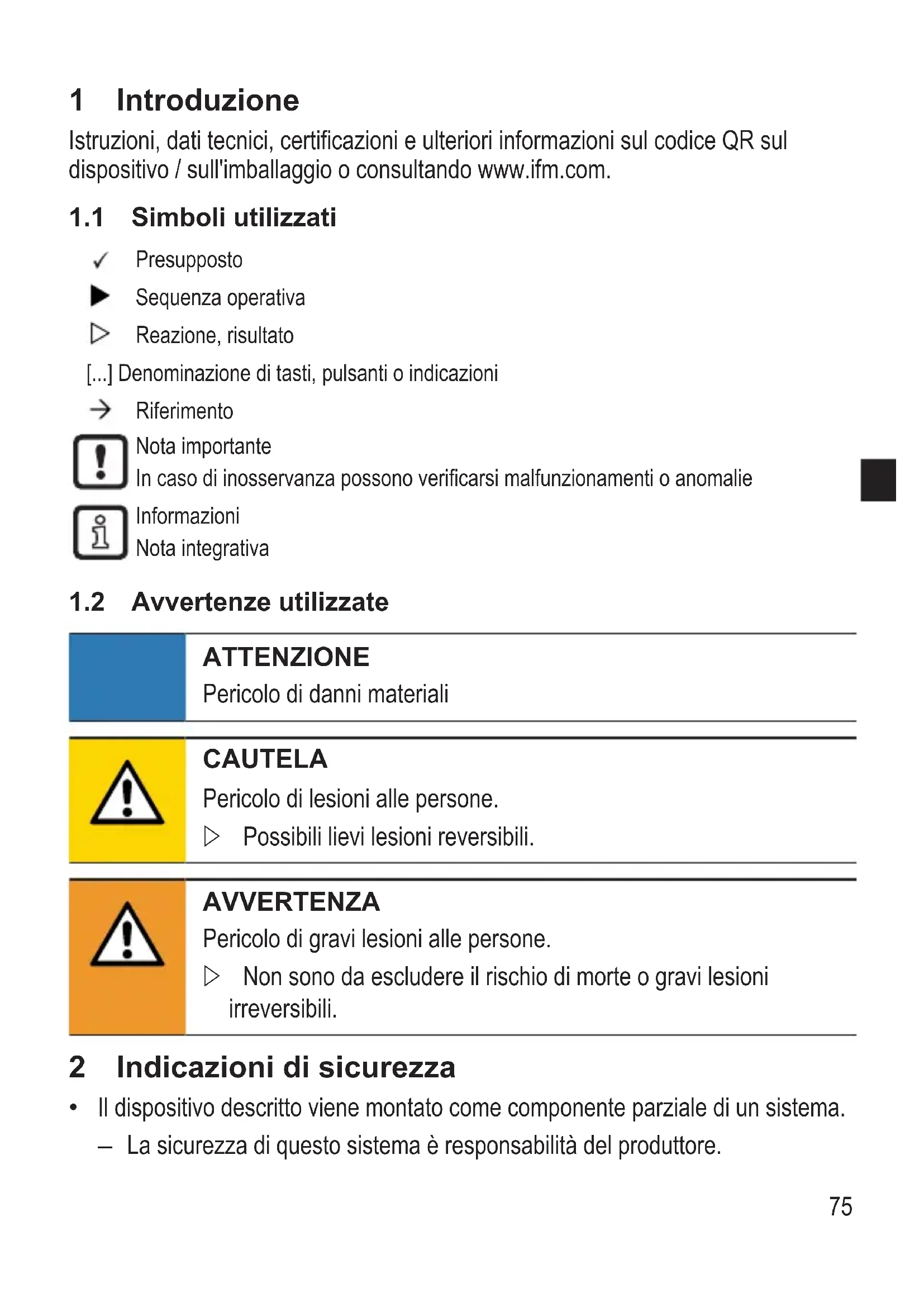

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando www.ifm.com.

1.1 Simboliutilizzati

Presupposto
Sequenza operativa
Reazione, risultato

[...] Denominazione di tasti, pulsanti oindicazioni

Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenzeutilizzate

	ATTENZIONE Pericolo di danni materiali
	CAUTELA Pericolo di lesioni alle persone. ▷ Possibili lievi lesioni reversibili.
	AVVERTENZA Pericolo di gravi lesioni alle persone. ▷ Non sono da escludere il rischio di morte o gravi lesioni irreversibili.

2 Indicazioni di sicurezza

• Il disposativo descririto viene montato come componente parziale di un sistema.

• La sicurezza di questo systeme è responsabilità del produttore.

• Il costruttore delsystema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del systema. Questa documentazione deve contenerate tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatorole, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del systema.

• Leggere quello documento prima di mettere in funzione il prodotto e conservarlo per tutte la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali alla sua restrizione.
  Utilizzare il prodotto solo per l'uso previsto ( Uso conforme).
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici cui poe causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le consequences derivanti da interventi sul prodotto o da un uso improprio da parte dell'operaatore.
• L'installazione, il collegamento elettrico, la messa in servizio, la programmazione, la configurazione, il funzionamento e la manutenzione del prodotto possono essere eseguiti solo da personale specializzato, conformmente addestrato e autorizzato.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.
• Sostituire i dispositivi danneggiati, altrimenti i dati tecnici e la sicurezza saranno compromessi.
  Osservare la documentazione di riferimento.

3 Uso conforme

Il modulo di sicurezza AS-i serve per il rilevamento degli stati di commutazione di sicurezza, ad es. pulsanti di emergenza ad 1 o 2 canali, interruptori di posizione, contatti della porta ecc.

A dato scopo, tramite ilsystema AS-i viene trasmessa una tabella di codici con 8 x 4 bit, analizzata dal monitor di sicurezza.

Con un funzionamento appropriato, ilsystema più essere utilizzato in applicazioni fino al Performance Level e (PLe), categoria 4 secondo EN ISO 13849-1 o IEC 61508/SIL3 (vedere note sul collegamento elettrico).

Durante l'installazione è necessario tener conto dei requisiti della norma EN 60204 e EN 62026-2. Se una rete AS-i viene utilizzata per controlling una macchina con movimenti potenzialmente pericolosi e si applica la norma EN 60204-1, è necessario installareancheuno specialedispositivo di monitoraggio dell'isolamento.

A seconda della selezione dei componenti di sicurezza utilizzati, l'intero sistema di sicurezza cui sono auche essere classificato in una categoria di controllo inferiore.

Nel quadro elettrico in un ambiente industriale (interno) come unità montata in modo permanente con alimentazione tipo SELV / PELV secondi dati tecnici ( Dati tecnici).

3.1 Requisiti di sicurezza

I requisiti delle singole applicazioni, in merito alla TECHNOologia di sicurezza, devono essere conformi ai requisiti riportati di seguito.

Osservare le seguenti condizioni:

Osservare la norma EN 14119 per i dispositivi di interblocco associati ai ripari.
Rispettare le condizioni d'impiego specificate ( Dati tecnici). Non è consentito utilizzato il prodotto in un ambiente con sostanse chimiche e biologiche.
In caso di anomalie all'interno del prodotto che portano allo stato definite sicurezza:

adottare provvedimenti volti a mantenere lo stato sicuro durante il funzionamento di tutto ilsystema di controllo.

Max. numero di moduli di sicurezza per master: 31.

3.2 Simbolo di sicurezza sul disposativo

Osservare leindicazioni del capitolo "Collegamento elettrico".

Simbolo di sicurezza sul dispositivo:

Per un funzionamento sicuro del dispositivo, osservare le istruzioni per l'uso.

3.3 Sicurezza IT

Per il dispositivo non è previsto un collegamento diretto alle strutture IT. Se è richiesta quest'applicazione, sare l'utente a realizzarla (es. utilizzato componenti aggiuntivi propri).

4 Fornitura

1 modulo di sicurezza AS-i per quadro elettrico AC009S, 1 manuale di istruzioni originale AC009S, 1 dichiarazione di conformità UE.

Se uno dei componenti di cui sopra dovesse mancare o essere danneggiato, si prega di rivolgersi ad una delle filiali ifm.

5 Descrizione del funzionamento

Tutte le informazioni cont∉ne nella descrizione del software di configurazione e le istruzioni di installatione del dispositivo devono essere rispetto. Questa documentazione contiene tutte le informazioni necessarie per l'installatione, la configurazione, il funzionamento e la manutenzione del modulo di sicurezza AS-i per quadro elettrico.

Le rispettive funzioni di sicurezza parametrizzabili per il modulo di sicurezza AS-i per quadro elettrico, si trovano nel capitolo "Elementi di monitoraggio" del manuale per il software di configurazione.

I prodotti descritti di seguito sono stati concepiti per funzioni di sicurezza come parte di un intero impianto o di una macchina. Unsystema di sicurezza completo comprende abitualmente sensori, amplificatori di controllo, appearecchi di segnalazione e componenti per un disinserimento sicuro. La garanzia del corretto funzionamento totale è responsabilità del produttore dell'impiano o della macchina. Il produttore, le sue filiali e società cooperative non sono in grado di garantire tutte le proprieta di un impianto completo o macchinario che sia stato realizzato da terzi.

Il produttore inoltre non si assume alcuna responsabilità per le raccomandazioni date o implementate alla seguente descrizione.

In base alla segunte descrizione non possono essere rivendicati nuovi diritti di garanzia o responsabilità che vadano altre le generali condizioni di fornitura.

È necessario osservare la descrizione completa del software di configurazione, le istruzioni per l'uso del monitor di sicurezza AS-i e le istruzioni per l'uso del modulo di sicurezza AS-i per quadro elettrico.

Condizioni di manutenzione

Si sottolinea che almeno un test all'anno deve essere effettuato tramite intervento della funzione di sicurezza.

6 Montaggio

6.1 Luogo di montaggio

Installare il dispositivo per il funzionamento previsto in un alloggiamento che può essere aperto soloattraverso l'uso di utensili o in un quadro elettrico chiuso (entrambi con classe di protezione IP 54 o superiore) valido come alloggiamento ai sensi della norma EN 61010-1.

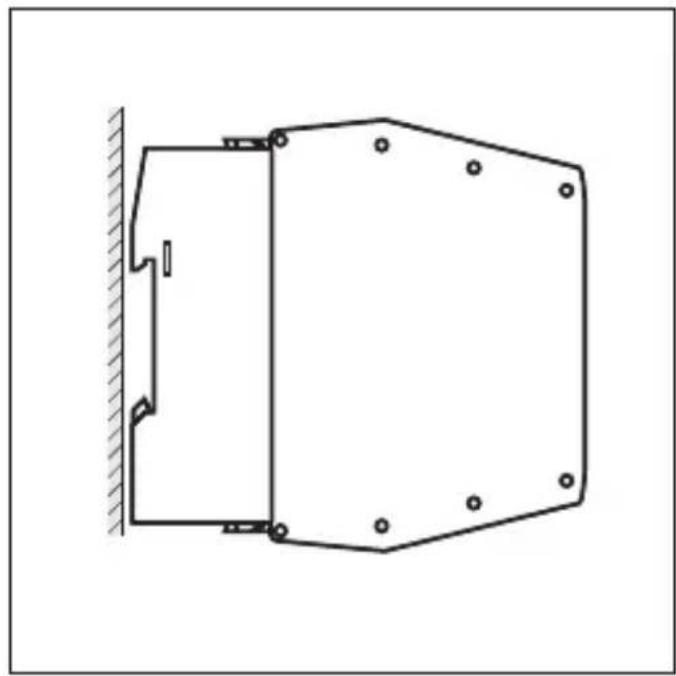

6.2 Montaggio del disposativo

• Montare il dispositivo su una guida profilata DIN da 35~mm , posizione di installazione verticale o sospesa.

Lasciare spazio a sufficientia (≥ 50~mm) dal pannello inferiore e superiore del quadro elettrico per permettere la circolazione dell'aria ed evitare un surriscaldamento.

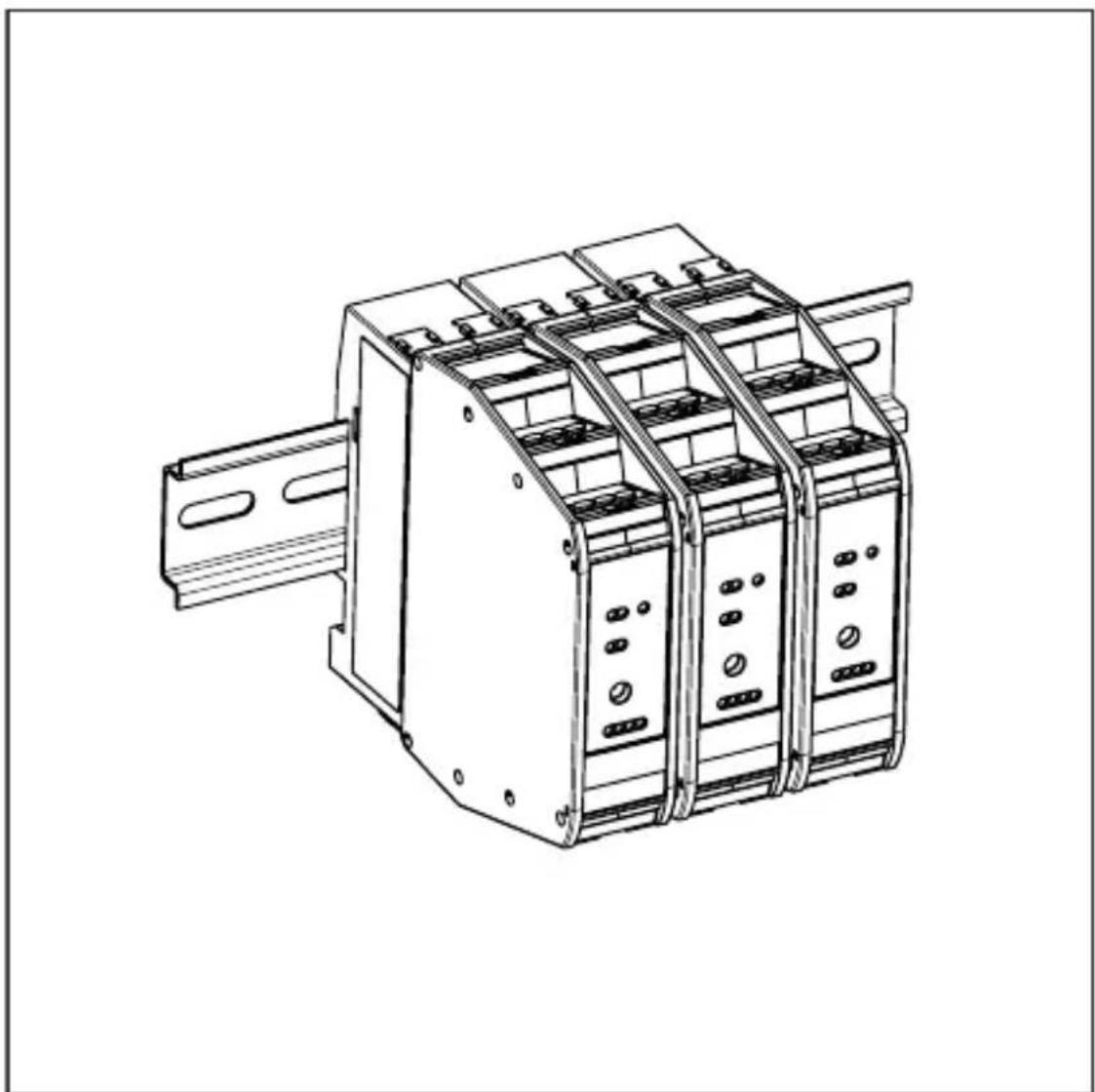

6.3 Allineamento di dispositivi identici

Fig. 1: Allineamento di dispositivi identici

6.4 Depotenziation per allineamento di dispositivi identici

Allineando dispositivi identici con una distance minima di 25~mm , non è necessario rispetto un depotenziamento.

Allineando dispositivi identici sono distance applica un depotenzamento secondo la tabella seguente:

Codice arti-colo	Derating
AC009S Allineamento capacità di corrente uscite totale
	I [%]
	100
	90
	80
	70
	60
	50
	40
	30
	20
	10
	0
	01020304050607080
	T [°C]
	Temperatura ambiente -25...50°C / Depotenziamento lineare 40...50°C La capacité di corrente totale delle uscite, ciascuna al 50% a 50°C, corri-sponde a 2 x 3 A (esempio)

6.5 Allineamento di dispositivi diversi

ATTENZIONE Tra dispositivi allineati si può verificare un riscaldamento reciproco inammissabile. • Possibilità di un malfunzionamento / danneggiamento. • Allineando dispositivi diversi è necessario tener conta del loro surriscaldamento e rispetto le condizioni ambientali per agli singolo disposivo.

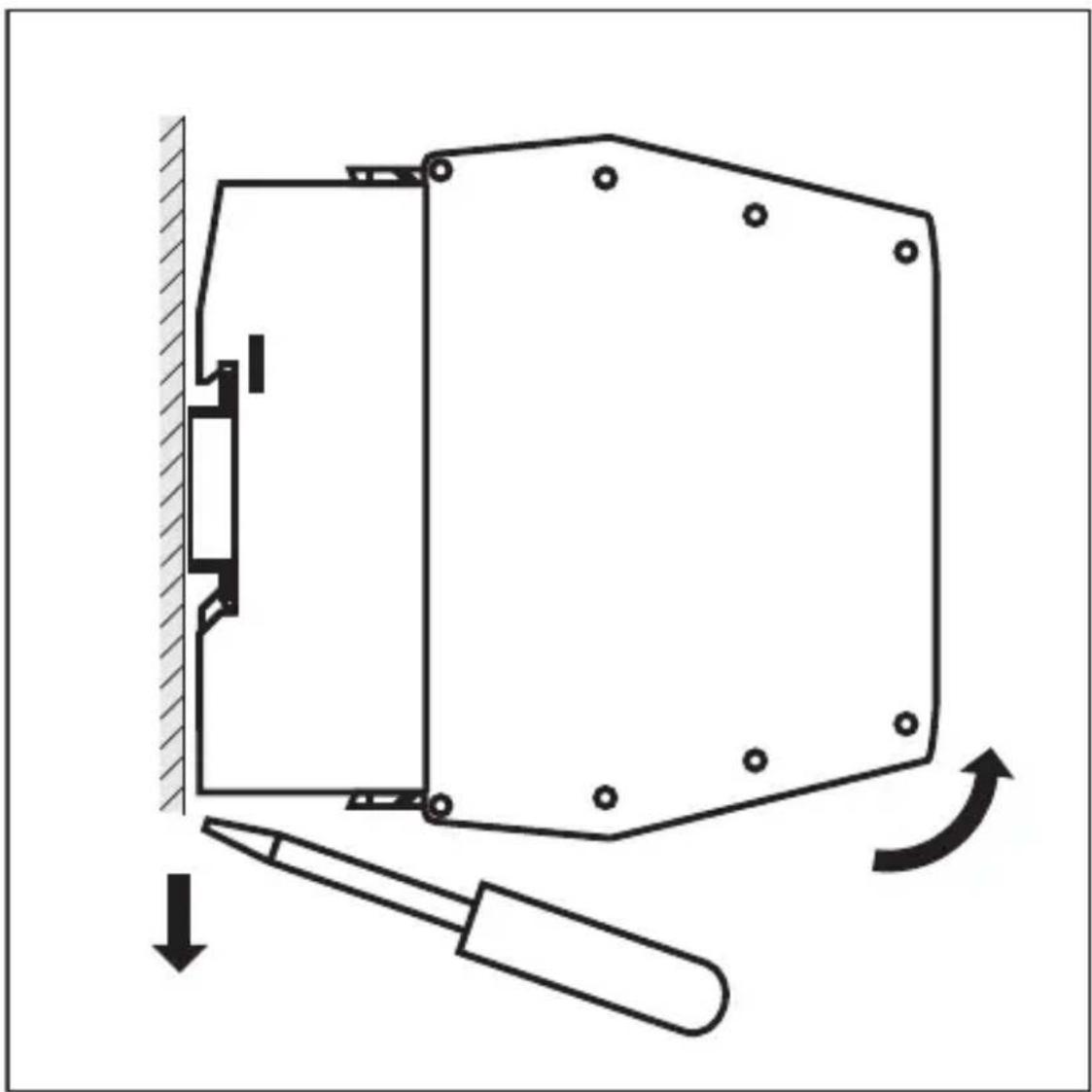

6.6 Smontare il disposativo

7 Collegamento elettrico

7.1 Istruzioni generali per il collegamento

Il dispositivo deve essere installato soltanto da personale specializzato.
Disinserire la tensione dall'impianto prima di collegare il prodotto, eventuallyanche i circuiti di carico in ingresso/uscita alimentati separamente.
Rispettare le disposizioni nazionali e internazionali per l'installazione di apparatuscchiature elettriche.
Tensione di alimentazione ai sensi delle norme SELV, PELV.

Non collegare gli ingressi con un potenziale esterno.

Osservare le misure di sicurezza necessarie contro le scariche elettrostatiche.

Collegare i contatti di commutazione esterni per gli ingressi sicuri ai morsetti a vite dei connettori.

Utilizzato contatti di commutazione con le seguenti caratteristiche:

con una capacité di corrente ≥ 1 A
con elementi di contatto separati galvanicamente
con aperture dei contatti in caso di intervento della funzione di sicurezza
- lunghezza del cavo tra il modulo e i contatti di commutazione esterni ≤ 10m

AVVERTENZA

Utilizzato di morsetti non collegati.

Pericolo di elettrocuzione.
Non utilizzato morsetti non collegati e non elencati (n.c.) come punti di derivazione.
Protezione garantita.

Le superfici accessibili del dispositivo sono isolate verso il circuito di

alimentazione AS-i e verso i circuiti relè O3 e O4 (standard) con isolamento base secondo IEC 61010-1 (circuito di rete della categoria di sovratensione Il fino ad una tensione di rete nominale di 300 V).

Questo non è applicabile ai morsetti (IP20).

I circuiti relè O3 e O4 (standard) sono isolati verso AS-i con isolamento renforzato secondo IEC 61010-1 (circuito di rete della categoria di sovratensione Il fino ad una tensione di rete nominale di 300 V).

I circuiti relè O3 e O4 (standard) sono isolati tra loro con un isolamento di base secondo IEC61010-1 (circuito di rete fino a 300 V della categoria di sovratensione II).

Il cablaggio esterno deve garantire la necessaria separazione dagli altri circuiti.

7.2 Indicazioni di sicurezza per collegamenti rele

La protezione esterna delle correnti relè secondo le norme vigenti sui valori indicati nei dati tecnici è responsabilità del produttore delsystema.

I relè standard non sono progettati perasse correnti di commutazione. Se le uscite relè vengono utilizzate per commutare correnti molto basse (es. ingressi PLC), possono verificarsi notevoli resistenze al passaggio di corrente.

Schemare esternamente i carichi induttivi.

Collegare solo le stesse fonti di alimentazione ai collegamenti relè O3 e O4 (ad es. 2 × 240 ~V AC, stesso conduttore esterno o 2 × 24 ~V DC).

AVVERTENZA

Connettori non codificati. I connettori per la tensione di esercizio e i relè O3 e O4 possono essere scambiati durante l'installazione o in caso di sostituzione del dispositivo.

Pericolo di elettrocuzione / tensione pericolosa nell'impiano.
- Prima della messa in servizio, controllare la posizione dei connettori e il loro corretto collegamento.
La sicurezza elettrica è garantita.

7.3 Tecnica di collegamento

ATTENZIONE

Nessuna protezione IP20enza connettore.

Accoppiare i connettori non utilizzati con i relativi morsetti.
IP 20 rispettato.

Spellare l'isolamento dei cavi di collegamento a 10mm

7.4 Accessori per il collegamento

Il disposativo è fornito alla connettore.

7.5 Assegnazione dei pin

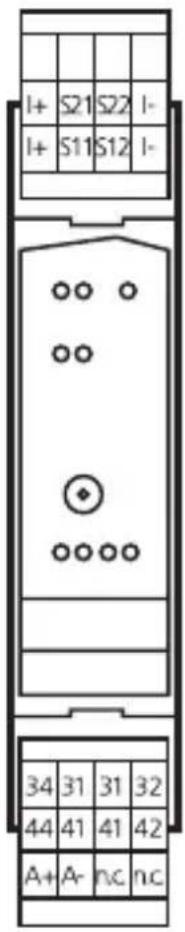

7.5.1 Collegamento dei morsetti

I+: alimentazione sensore +24 V

I-: alimentazione sensore 0 V

A+: AS-i +

A:-AS-i-

S11-S12/ ingresso di commutazione

S21-S22: contatto meccanico SI1/SI2 alimentazione sensore da AS-i

O3, O4: uscita di commutazione rele O3, O4

31: rele O3 invertitore, contatto centrale

32:relèO3invertitore,NC

34:relè O3 invertitore, NO

41: rele O4 invertitore, contatto centrale

42: rele O4 invertitore, NC

44: rele O4 invertitore, NO

n.c.: non collegato

I contatti di commutazione collegabili devono essere concepiti come NC.

Collegare due contatti di commutazione a conduzione forzata o subordinati sui morsetti S11-S12 e S21-S22 tramite un cavo a 4 fili.

Due contatti di commutazione indipendenti vengonorieve collegati ai morsetti S11-S12 o S21-S22 con cavi installati separatamente.

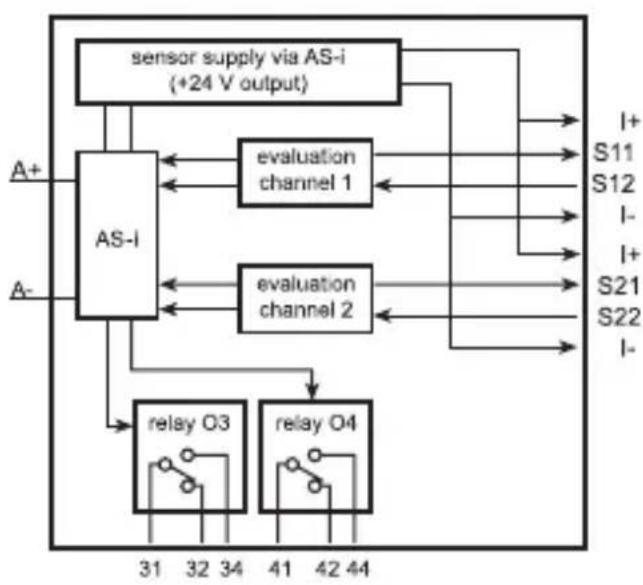

7.6 Diagramma a blocchi

8 Messa in servizio

Collegare la tensione di alimentazione Dati tecnici
Indirizzare il modulo di sicurezza AS-i Indirizzare e progettare
Eseguire un test funzionale Funzionamento

8.1 Indirizzamento

Una volta montato e cablato, il modulo più essere indirizzatotramite l'interfaccia di indirizzato integrazione utilizzando un cavo di indirizzato.

Assegnare un indirizzo libero tra 1 e 31; l'indirizzo di fabbrica è 0.

9 Funzionamento

Verificare il funzionamento sicuro del dispositivo. Indicazione tramite LED:

LEDs 1 LEDs 2 LEDs 3/4	LED 1 giallo Ingressi	commutati
	LED rosso ERROR A	Anomalia hardware / inversionione / cortocircuito
	LED 2 verde Tensione di alimentazione OK
	LED 2 rosso accesso	Errore di comunicazione AS-i; lo slave non parte cipa al "normale" scambio di dati, ad es. indirizzo slave 0
	LED 2 rosso lampeggiante	Errore di periferia, es. sovraccarico o cortocircuito dell'alimentazione del sensore
	LED 3 rosso Uscita allarme O-1/O-2 (standard) (II LED dell'uscita allarme più essere impostato come uscita statica o dinamica dalsystema superiore)
	LED 4 giallo Uscite relè O-3/O-4 (standard)

Sovraccarichi, inversioni e cortocircuiti dell'alimentazione del sensore vengono segnalati al master AS-i (versione 2.1) tramite il segnale "Periphery Fault" nel registrar di stato.

10 Bit di dati

Bit di dati D3 D2	D1 D0
In / Out SI-2 / O-4	SI-2 / O-3 SI-1 / O-2 SI-1 / O-1

Canale di ingresso attivato Sequenza bit D3-D0
SI-1 XX00
SI-2 00XX
SI-1 e SI-2 0000
nessuno XXXX

Uscite allarme attivate Sequenza bit D3-D0
O-1 XXX1
O-2 XX1X
Uscite relè attivate Sequenza bit D3-D0
O-3 X1XX
O-4 1XXX

X = casuale

I codici 0000, XX00 e 00XX consentono al monitor di sicurezza AS-i di portare l'impianto allo stato di sicurezza.

L'ulteriore effetto dei bit di dati corrispondenti sulla sequenza di trasmissione è descritto nel manuale del software di configurazione (vedere capitolo "Elementi di monitoraggio").

Attenzione: uscite relè standard

Nonutilizzareleusciterellesstandardperfunzioni di sicurezza.

11 Tempi di risposta

Il tempo di risposta del modulo di sicurezza AS-i ad una richiesta della funzione di sicurezza corrisponde a max. 10 ms.

Calcolo del tempo di risposta totale:

Per il calcolo del tempo di risposta dell'interoSYSTEME è necessario sommare ancche i tempi di risposta degli altri componenti (contatti meccanici, monitor di sicurezza ed eventualmente relè o contatori esterni collegati all'uscita del monitor di sicurezza).

Se al modulo viene collegato sostanto un interruptore ad un canale, quello dovrè essere collegato all'ingresso S11-S12. Il secondo ingresso S21-S22 deve essere collegato a ponte. Ciò può essere realizzato con un ponte tra i morsetti S21 - S22.

Attenzione: Il cablaggio influenza la categoria di controllo raggiungibile.
I requisiti per il cablaggio esterno e la selezione dei contatti di commutazione collegati si riferiscono sia alla funzionalità da soddisfare che al Performance Level richiesto (EN ISO 13849-1 o IEC 61508).
Il Performance Level viene determinato da un'analisi del rischio (ad es. secondo EN ISO 14121) oppure si trova in una norma C. Il Performance Level o SIL del monitor di sicurezza AS-i deve corrispondere almeno al Performance Level o SIL richiesto dall'applicazione.

12 Dati tecnici

Campo d'impiego
Modello elettrico 2 ingressi di sicurezza /	2 uscite LED standard 2 uscite relè standard
Applicazione Montaggio nel quadro elettrico
Dati elettrici
Tensione di esercizio 26,5....31,6 V DC
Max. corrente assorbita da AS-i 250 mA
Watchdog integrato sì
Ingressi / Uscite
Numero di ingressi e usciteNumero di ingressi	i digitali: 2 Numero di uscite digitali: 2 Numero di uscite relè: 2
Ingressi
Numero di ingressi di sicurezza 2
Circuito DC PNP
Alimentazione dei sensori (ingressi) AS-i
Capacità di corrente ingressi totale 100 mA
Corrente di ingresso norm. 10 mA
Rilevamento di cortocircuito sì
Rilevamento di inversioni sì
Uscite
Uscita LED
Numero delle uscite digitali 2
Uscite relè
Numero di uscite relè 2
Campo di tensione DC 24 V	(Le uscite O3 e O4 devono essere aliment- tate con la stessa tensione 2x24 V DC)
Campo di tensione AC 10...240 V	(Le uscite O3 e O4 devono essere aliment- tate con la stessa tensione 2x240 V AC)
Capacità di corrente per agli uscita 6 A (carico resistivo)
Capacità di corrente uscite totale 6 A (carico resistivo)
Protezione da cortocircuito no
Disaccoppiate galvanicamente si
Condizioni ambientali
Temperatura ambiente -25...50 °C
Temperatura di immagazzinamento -25...80 °C
Massima umidità relativa dell'aria < 80%, condensa non ammessa
Max altezza s.l.m. 2000 m
Grado di protezione IP 20
Modo operativo Modalità protetta
Grado di sporco 2
Parametri AS-i
Versione AS-i 2,11 / 3,0
Modalità di indirizzamento ampliato no
Profilo AS-i	S-7.B.E
Configurazione I/O AS-i [hex]	7
Codice ID AS-i [hex]	B.E
Certificato AS-i	62001
Dati meccanici
Materiali corpo PA
Dimensioni [mm] 114 x 25 x 105 (H x L x P)
Elementi di individazione/comando
Indicazione stato di commutazione LED giallo	I1...I2, O3...O4
Indicazione funzionamento LED verde AS-i
Indicazione errori LEDrosso ERR, O1...O2

13 Parametri di sicurezza

Conforme ai requisiti EN ISO 13849-1: 2015 categoria 4 PL e IEC 61508: 2010 SIL 3
Durata d'uso TM (Mission Time) 20 anni
PFH 4 x 10	-9/h

Questi calcoli vengono eseguiti con una temperature ambiente di 40^ e valgono esclusivamente per il Campo a due canali.

Il prodotto è conforme ai requisiti EN ISO 13849-1: 2015 categoria 4 PL e, SIL 3 (IEC 61508) e più essere utilizzato per applicazioni fine a SIL 3 / PL e.

I valori PFH degli altri componenti, in particolare del monitor di sicurezza AS-i, si trovano nella rispettova documentazione.

Spiegazione degli acronimi

SIL Safety Integrity Level Livello d	integrità di sicurezza SIL 1-4 secondo IEC 61508. Quanto più alto è il SIL, tanto più Bassa è la probabilità di fallimento di una funzione di sicurezza.
PL Performance Level Capacità dei componenti di sicurezza di svolgere una funzione di sicurezza in condizioni prevedibili al fine di ottenere una probabile riduzione del rischio.
PFH Probability of dangerous failure per hour	Probabilità di un guasto pericoloso all'ora.
Cat. Category Categoria

T Life time Vita utile (= max. vita utile)

14 Disegno technique

1: Presa di indirizzato
2: Connettore con morsetti a vite (opzione)

15 Risoluzione dei problemi

I LED del modulo di sicurezza AS-i per quadro elettrico indicano gli stati operativi anomali (unzionamento).

16 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

• Dop o'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.

Pulizia:

Scollegare il dispositivo alla tensione di alimentazione.
Rimuovere lo sporco con un panno in microfibrà morbido, non trattato con sostanze chimiche e asciutto.

Índice de contentsos

1 Advertencia preliminar 96
