| Type de produit | Module de sécurité AS-i pour armoire électrique |
| Marque | IFM |
| Modèle | AC009S |
| Dimensions (H x L x P) | 114 x 25 x 105 mm |
| Poids | Environ 150 g |
| Alimentation | 26,5 à 31,6 V DC via AS-i, consommation max. 250 mA |
| Entrées de sécurité | 2 entrées PNP, détection de court-circuit |
| Sorties | 2 sorties LED non sécurité, 2 sorties relais non sécurité (max. 6 A) |
| Communication | AS-i version 2.11/3.0, profil S-7.B.E |
| Température ambiante | -25 à 50 °C |
| Indice de protection | IP20 |
| Matériau du boîtier | Polyamide (PA) |
| Montage | Sur rail DIN 35 mm, vertical ou suspendu |
| Affichage | LED jaune (état commutation), verte (AS-i), rouge (défaut) |
| Niveau de performance (PL) | PL e selon EN ISO 13849-1 (catégorie 4) |
| Niveau d'intégrité de sécurité (SIL) | SIL 3 selon CEI 61508 |
| Temps de réponse sécurité | Max. 10 ms |
| Adressage | Via interface intégrée, adresse 1 à 31 (livraison : 0) |
| Entretien | Aucun entretien requis ; nettoyage avec chiffon microfibre sec |
| Réparation | Uniquement par le fabricant |
| Homologations | Certifié AS-i, CE, conforme à la directive machines 2006/42/CE |
| Contenu de la livraison | Module de sécurité AS-i, notice d'utilisation, déclaration de conformité UE |
FOIRE AUX QUESTIONS - AC009S IFM
Questions des utilisateurs sur AC009S IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Module électronique au format PDF gratuitement ! Retrouvez votre notice AC009S - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC009S de la marque IFM.

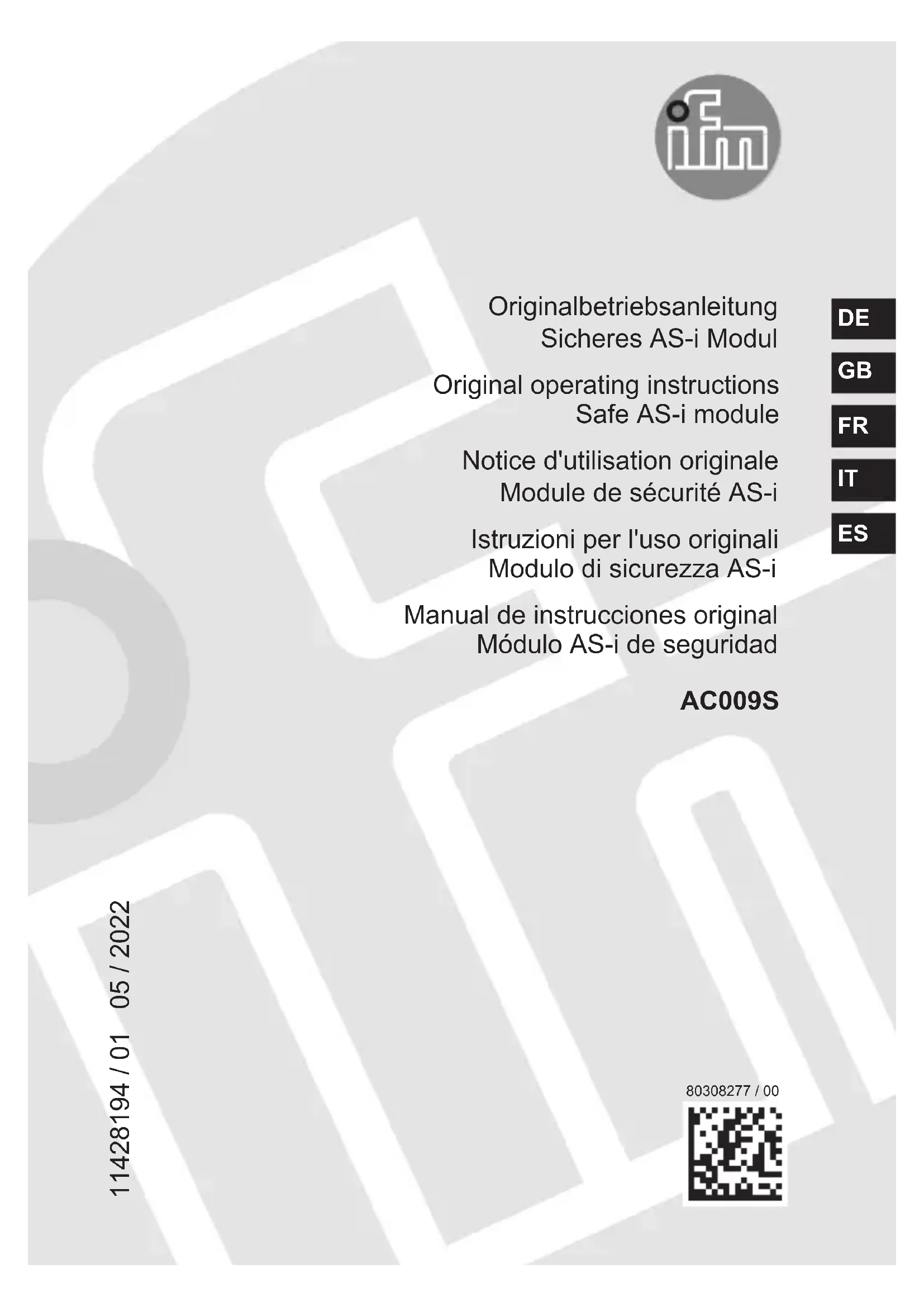

MODE D'EMPLOI AC009S IFM
Notice d'utilisation originale
Module de sécurité AS-i
- Selon la directive machines 2006/42/CE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utiliseur UE doit etre fournies lors de la mise en service d'un appeareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
- Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livreaison) ou à votre fabricant (voir couverture / verso).
- Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.
IEGaeilge
- De réir Treoirlinte na Meaisinéanna 2006/42/EG, nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstait an Aontais Eorpaigh (AE), ni mór an bhunteoir a ghabhann leis a chur ar fáil maraon le haistriúchán ar an treoir sin i dteanga não i dteangacha na tire AE ina mbainfear usáid as.
- Ma tharlaionn gan treoir ar bith ná ráiteas oiriúna CE i dteannta leis an ngléas i dteanga na tire-AE ina mbainfear usaid as, is féidir sin a iarraidh ar lucht a dhíolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
- Nil cead ach ag lucht foune a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an gleas a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.
ITItaliano
6.2 Montage des Geräts
1 Remarques préliminaires 52
1.1 Symboles utilisés 52
1.2 Avertissements utilisés 52
2 Consignes de sécurité 52
3 Usage prévu 53
3.1 Exigences relatives à la sécurité 54
3.2 Symbole de sécurité sur l'appareil 54
3.3 Sécurité IT 55
4Furniture 55
5 Description de la fonction 55
6 Montage 56
6.1 Lieu de montage 56
6.2 Montage de l'appareil 56
6.3 Juxtaposition d'appareils identiques 58
6.4 Declassement pour la juxtaposition d'appareils identiques 58
6.5 Juxtaposition d'appareils différents 59
6.6 Demonter l'appareil 60
7 Raccordement electrique 60
7.1 Consignes generales de raccordement 60
7.2 Consignes de sécurité pour les connexions de relais 62
7.3 Technologie de raccordement 62
7.4 Accessoires de raccordement 63
7.5 Schéma de branchement 64
7.5.1 Raccordement des bornes 64
7.6 Diagramme de commutation de bloc 65
8 Mise en service 65
8.1 Adressage 65
9 Fonctionnement 65
10Bits de données 66
11 Temps de response 67
12Données techniques. 68
13 Données caractéristiques de sécurité 70

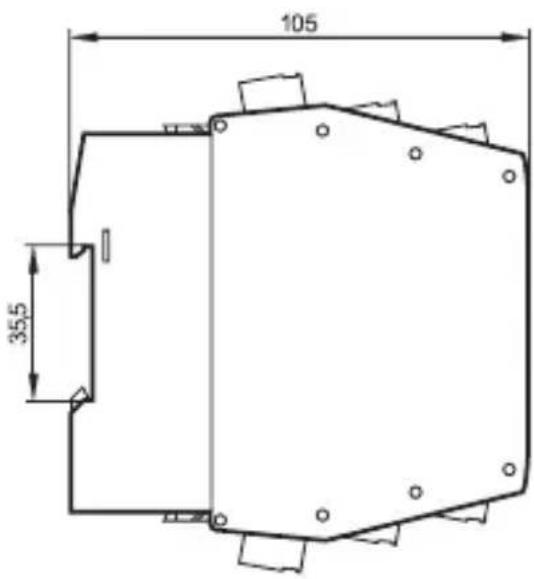

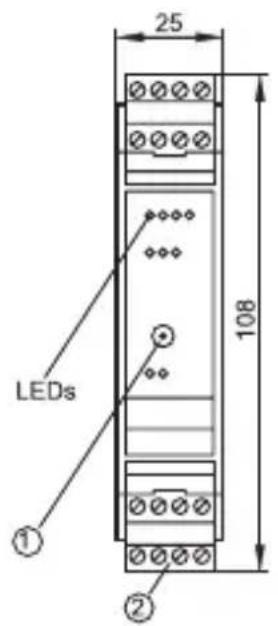

14 Schema d'encombrement 71
15 Correction de defaults 71
16 Maintenance, réparation et élimination 72
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements utilisés
| INFORMATION IMPORTANTE Avertissement de dommages matériels | |
| ATTENTION Avertissement de dommages corporels Danger de blessures légères, réversibles. | |
| AVERTISSEMENT Avertissement de dommages corporels graves. Danger de mort ou de graves blessures irréversibles. |
2 Consignes de sécurité
-
L'appareil décrit ici est un composant à intégrer dans un système.
-
L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Usage prévu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé pour la tâche concernée.
- Assurer une protection efficace des appareils et des cables contre l'endommagement.
- Remplacer les apparêls endommages, car autrement les données techniques et la sécurité sont affectées.
- Observer les documents applicables.
3 Usage prévu
Le module de sécurité AS-i déetecte des états de commutation relatifs à la sécurité, par exemple boutons d'arrêt d'urgence 1 ou 2 voies, détecteurs de position, contacts de porte, etc.
Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité AS-i.
S'il il est utilisé correctement, le système peut fonctionner dans des applications jusqu'àau niveau de performance e, catégorie 4 selon EN ISO 13849-1 ou selon CEI 61508/SIL3 (voir remarques sur le raccordement electrique).
Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation. Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.
En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus BASSE.
En armoire électrique dans des environnements industriels (en interieur), l'appareil est installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques ( Données techniques).
3.1 Exigences relatives à la sécurité
Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.
Respecter les obligations suivantes :
Respecter la norme EN 14119 pour les dispositifs de verrouillage associés à des protecteurs.
Respecter les conditions d'utilisation spécifiées ( Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques n'est pas autorisée.
En cas de defaults de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.
- Nombre maximal de modules de sécurité par maître : 31.
3.2 Symbole de sécurité sur l'appareil
Observer les indications dans le chapitre « Raccordement électrique »
Symbole de sécurité sur l'appareil :
- Prendre en compte la notice d'utilisation pour le fonctionnement sur de l'appareil.
3.3 Sécurité IT
La connexion directe de l'appareil aux infrastructures informatiques n'est pas prévue. Si cette utilisation est souhaitée, la mise en œuvre doit être assurée par l'utilisateur (par ex. en ajoutant des composants supplémentaires).
4 FURNiture
1 module de sécurité AS-i pour armoire électrique AC009S, 1 notice d'utilisation originale AC009S, 1 déclaration de conformité UE.
Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.
5 Description de la fonction
Observer toutes les informations dans la description du logiciel de configuration et dans la notice de montage de l'appareil. Ces documents comportent toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du module de sécurité AS-i pour armoire électrique.
Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i pour armoire électrique, voir le chapitre « Composants de contrôle » du manuel sur le logiciel de configuration.
Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet compte en règle générale des capteurs, des boîtiers de contrôle, des apparciels de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés associées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'ils n'ont pas eux-mêmes consçue.
Le fabricant n'assume aucune responsabilité ni pour des commandations données dans la description suivante ni pour les composants utilisés.
La description ci-dessous ne peut pas etre invoquee pour faire valeur des revendications au titre de la garantie ou de la responsabilité depassant les conditions generales de livreaison.
La description complète du logiciel de configuration, la notice d'utilisation du monitér de sécurité AS-i et la notice d'utilisation du module de sécurité AS-i pour armoire électrique sont à observer impératifement.
Obligation d'entretien
Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.
6 Montage
6.1 Lieu de montage
Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010.

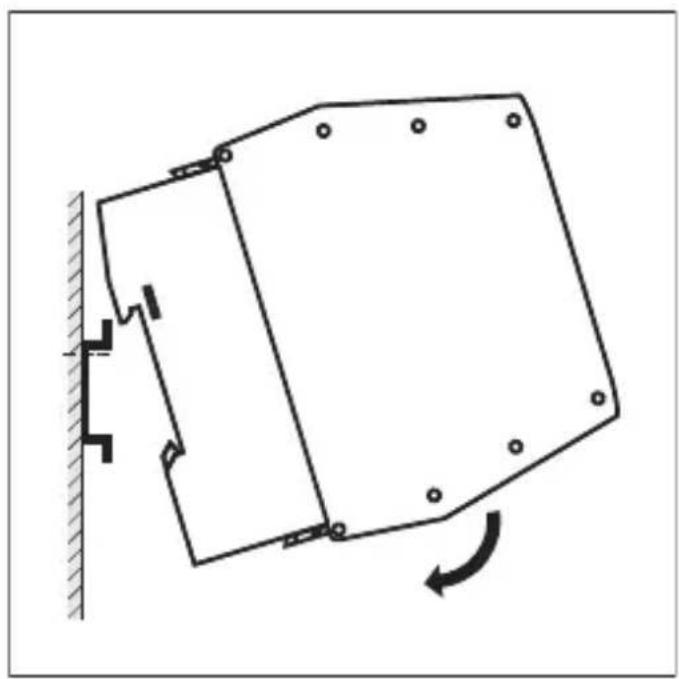

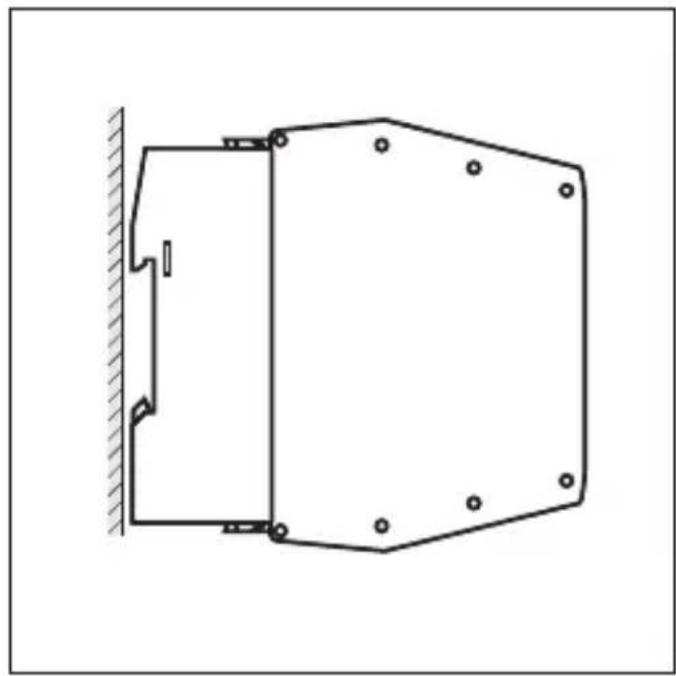

6.2 Montage de l'appareil
Monter l'appareil sur un rail DIN 35 mm, position de montage verticale ou suspendue.
Laisser suffisamment d'espace (≥ 50~mm) en bas et en haut de l'armoire électrique pour permettre une libre circulation de l'air et éviter un échauffement excessif.
6.3 Juxtaposition d'appareils identiques

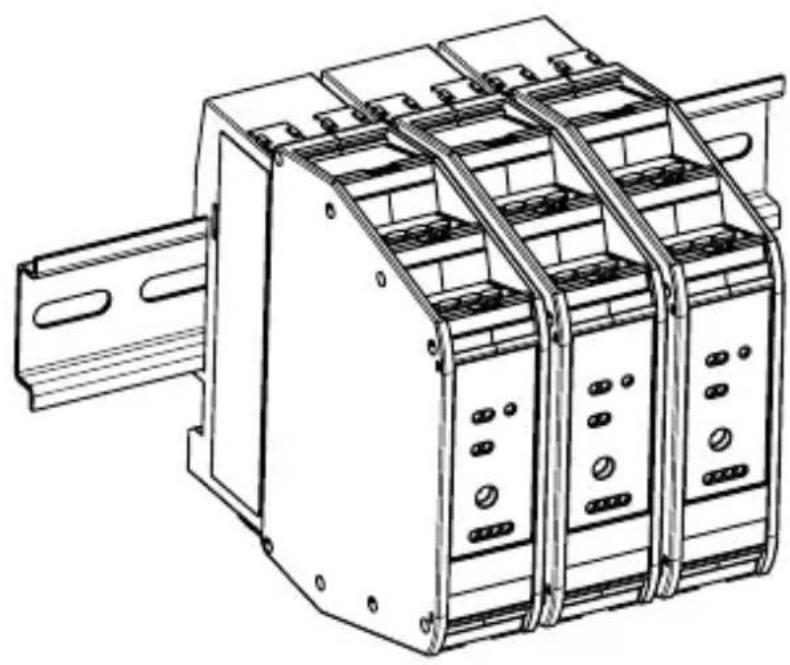

Fig. 1: Juxtaposition d'appareils identiques

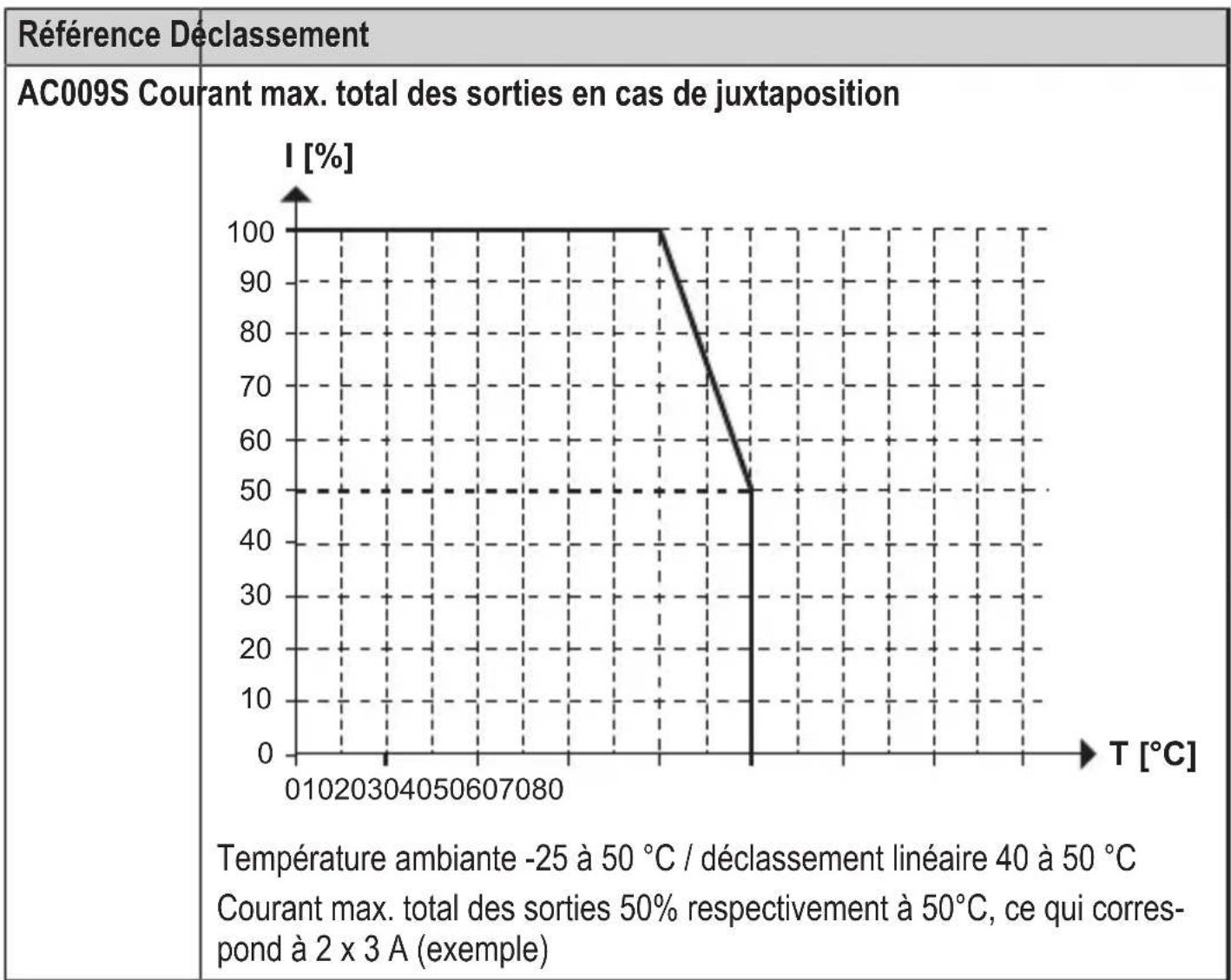

6.4 Déclaration pour la juxtaposition d'appareilsidentiques
En cas de juxtaposition d'appareils identiques avec une distance minimale de 25 mm, il n'y a pas de déclarations à respecter.
En cas de juxtaposition d'appareils identiques sans aucune distance, le déclassement s'applique conformément au tableau suivant :
6.5 Juxtaposition d'appareils différents
INFORMATION IMPORTANTE
Si des apparèils sont montés côte à côte, cela peut entrainer un échauffement non autorisé entre les apparèils.
Dysfunctionnement / dommage possible.
Lorsque des appareils différents sont montés côte à côte, tener compte de l'échauffement interne de tous les appareils et respecter les conditions ambiantes de chaque apparéil.

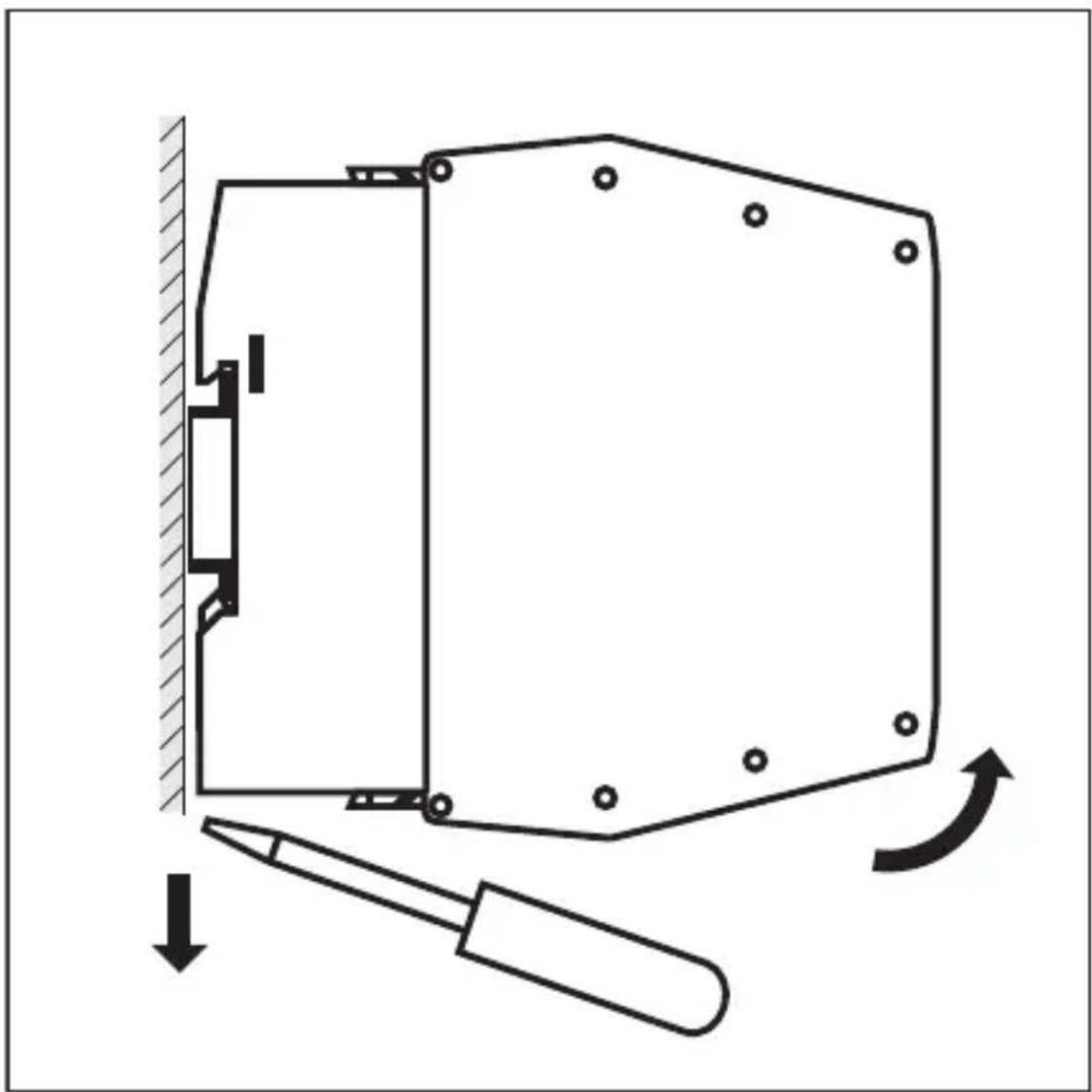

6.6 Démonter l'appareil
7 Raccordement électrique
7.1 Consignes générales de raccordement
L'appareil doit être raccordé par un électricien qualifié.
Avant le raccordement de l'appareil,mettre l'installation hors tension ainsi que les circuits de charge d'entrée /de sortie alimentés independamment.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
Ne pas raccorder les entrées à un potentiel externe.
Respecter les mesures de sécurité nécessaires contre les décharges electrostatiques.
Raccorder les contacts de commutation externes pour les entrées de sécurité sur les bornes à vis des connecteurs.
Utiliser des contacts de commutation ayant les propriétés suivantes:
courant de sortie ≥ 1 ampère
• éléments de contact isolés électriquement
ouverture de contact lorsqu'la fonction de sécurité est demandée.
- longueur de cable entre le module et les contacts de commutation externes ≤ 10 m
AVENTISSEMENT
Utilisation de bornes non raccordées.
Un chocolélectrique est possible.
Ne pas utiliser de bornes non raccordées et non indiquées (n.c.) dans le schéma comme bornes de dérivation.
Protection assurée.
Les surfaces facilement accessibles de l'appareil sont isolées du circuit AS-i et des circuits de relais O3 et O4 (non sécurité) avec une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension Il jusqu'à une tension nominale de 300 V).
Ceci ne s'applique pas aux zones de raccordement (IP20).
Les circuits de relais O3 et O4 (non sécurité) sont isolés du circuit AS-i par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension Il jusqu'à une tension nominale de 300V ).
Les circuits de relais O3 et O4 (non sécurité) sont isolés les uns des autres par une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension Il jusqu'à une tension nominale de 300V ).
Le cablage externe doit être effectué de manière à garantir l'isolement nécessaire des autres circuits.
7.2 Consignes de sécurité pour les connexions de relais
La sécurisation externe des courants de relais, conformément aux réglementations en vigueur et aux valeurs des données techniques, reliée de la responsabilité de l'installateur du système.
Les reliais « non sécurité » ne sont pas conçus pour les petits courants de commutation. Si les sorties reliais sont utilisées pour commuter des courants très faibles (par ex. entrées API), des résistances de contact importantes peuvent se produit.
En cas de charges selfiques, elles doivent etre déparasitees en externe.
Sur les connexions de relais O3 et O4, ne connecter que des sources de tension identiques (par exemple 2 × 240 ~V AC, conducteur de phase identique ou 2 × 24 ~V DC).
AVENTISSEMENT
Connecteur non code.
Les connecteurs pour la tension d'alimentation et les relais O3, O4 peuvent être inversés lors de l'installation ou du remplacement de l'appareil.
Un chocoléctrique / tension dangereuse dans l'installation est possible.
Avant la mise en service, vérifier la position du connecteur et la connexion correcte.
La sécurité electrique est assurée.
7.3 Technologie de raccordement
| INFORMATION IMPORTANTE Pas d'indice de protection IP20 sans connecteur. • Mettre des bornes sur les connecteurs non utilisés. • IP 20 respecté. |
Dénuder l'iso1ation des cables de connexion sur 10~mm
7.4 Accessoires de raccordement
L'appareil est fourni sans connecteur.
7.5 Schéma de branchement

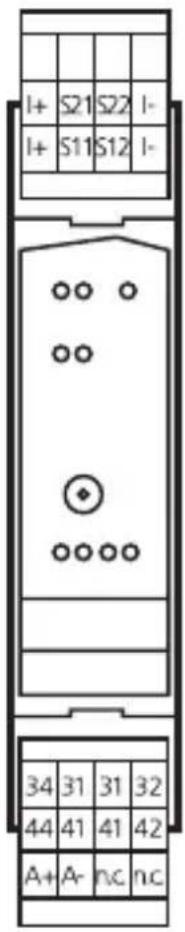

7.5.1 Raccordement des bornes
I+: alimentation capteur +24 V
I-: alimentation capteur 0 V
A+：AS-i+
A-：AS-i-
S11-S12/ entrée de commutation
S21-S22: contact mécanique SI1/SI2 alimentation capteur via AS-i
O3, O4 : sortie de commutation relais O3, O4
31:relais O3 inverseur,contact commun
32:relais O3 inverseur,contact NF
34:relais O3 inverseur,contact NO
41:relais O4 inverseur,contact commun
42:relais O4 inverseur,contact NF
44:relais O4 inverseur,contact NO
n.c.: non utilisee
Les contacts de commutation raccordés doivent être normalement fermés.
Réaliser le raccordement de deux contacts de commutation forcés ou deux contacts de commutation dépendants sur les bornes S11-S12 et S21-S22 via un cable 4 fils.
Le raccordement de deux contacts de commutation indépendants s'effectue aux bornes S11-S12 ou aux bornes S21-S22 par des cables posés séparément.

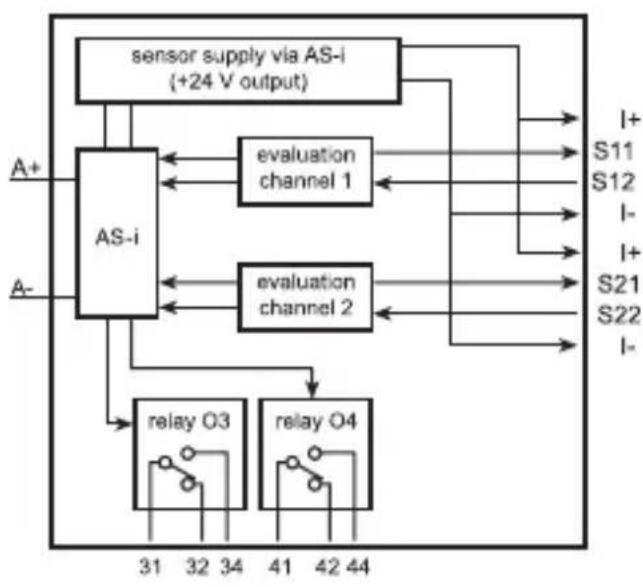

7.6 Diagramme de commutation de bloc
8 Mise en service
Mettre l'appareil sous tension de l'alimentation Données techniques
Adresser le module de sécurité AS-i Adresser et projeter
Effectuer une fonction test Opération
8.1 Adressage
Le module monté et cable peut être adressé par un cordon d'adressage via l'interface d'adressage intégrée.
Afferter une adresse libre entre 1 et 31 ; à la livraison, l'adresse est 0.
9 Fonctionnement
Vérifier le bon fonctionnement de l'appareil. Affichage par LED :
| LEDs 1 LEDs 2 LEDs 3/4 | LED 1 jaunes entrées | commutées |
| LED rouge ERROR d'equivant du matériel / court-circuit entre deux fils / court-circuit | ||
| LED 2 verte alimentation en tension OK | ||
| LED 2 rouge allu-mée | erreur de communication AS-i, l'esclave ne participe pas à l'échange « normal » de données, par exemple adresse d'esclave 0 | |
| LED 2 rouge cli-gnotante | Défaut périphérique, par exemple surcharge ou court-circuit de l'alimentation des interrupteurs | |
| LED 3 rouge Sortie alarme O-1/O-2 (non sécurité) (La LED sortie alarme peut être pilotée par le système de commande comme sortie statique ou dynamique). | ||
| LED 4 jaune Sorties relais O-3/O-4 (non sécurité) | ||
Surcharge, court-circuit entre deux conducteurs et court-circuit de l'alimentation capteurs sont signalés au maître AS-i (version 2.1) via le bit interne « défaut périphérique » dans le registre d'états.
10 Bits de données
| Bit de donnée D3 | D2 | D1 | D0 | ||
| In / Out SI-2 / O-4 | SI-2 / O-3 | SI-1 / O-2 | SI-1 / O-1 | ||
| Voie d'entrée activée Séquence de bits D3-D0 | |
| SI-1 XX00 | |
| SI-2 00XX | |
| SI-1 et SI-2 0000 | |
| aucun XXXX | |
| Sorties alarmé activées Séquence de bits D3-D0 | |
| O-1 XXX1 | |
| O-2 XX1X | |
| Sorties relat activées Séquence de bits D3-D0 | |
| O-3 X1XX | |
| O-4 1XXX | |
X = aléatoire
Les codes 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.
Pour plus de détails sur l'effect des bits de données sur la série de transmission, consulter le manuel sur le logiciel de configuration (voir le chapitre « Composants de contrôle »).
Important : sorties relais non sécurité
Ne pas utiliser les sorties relatais non sécurité pour des fonctions relatives à la sécurité.
11 Temps de réponse
Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max. 10 ms.
Calcul du temps de réponse total :
Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité et eventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).
Dans le cas où un seul interrupteur monocanal doit être raccordé au module, le connecter à l'entrée S11-S12. La deuxième entrée S21-S22 doit être pointée avec une connexion entre les bornes S21 et S22.
Important: Le câblage influence la catégorie de commandé réalisable.
Les exigences s'appliquant au câblage externe et à la sélection des contacts de commutation raccordés portent sur la fonctionnalité à accomplir et sur le niveau de performance requis (EN ISO 13849-1 ou CEI 61508).
Le niveau de performance est déterminé à l'aide d'une analyse de risque (par exemple selon EN ISO 14121) ou est tiré d'une norme C. Le niveau de performance ou le niveau SIL du moniteur de sécurité AS-i doit correspondre au moins au niveau de performance ou au niveau SIL nécessaire pour l'application.
12 Données techniques
| Applications | |
| Technologie de sortie 2 entrées de sécurité | /2 sorties LED non sécurité2 sorties relais non sécurité |
| Application Installation en armoire électrique | |
| Données ELECTRIques | |
| Tension d'alimentation 26,5 à 31,6 V DC | |
| Consommation maximum via AS-i 250 mA | |
| Chien de garde intégré oui | |
| Entrées/sorties | |
| Nombre d'entrées et sorties Nombre d'entrées | TOR : 2Nombre de sorties TOR : 2Nombre de sorties relais : 2 |
| Entrées | |
| Nombre d'entrées de sécurité 2 | |
| Raccordement DC PNP | |
| Alimentation capteurs, entrées AS-i | |
| Courant max. total des entrées 100 mA | |
| Courant d'entrée typ. 10 mA | |
| Détection court-circuit où | |
| Détection courts-circuits entre 2 condu-teurs | oui |
| Sorties | |
| Sortie LED | |
| Nombre de sorties TOR 2 | |
| Sorties relatifs | |
| Nombre de sorties relatifs 2 | |
| Plage de tension DC 24 V | (Les sorties O3 et O4 doivent être alimen-tées à une tension identique 2x24 V DC) |
| Plage de tension AC 10 à 240 V | (Les sorties O3 et O4 doivent être alimen-tées à une tension identique 2x240 V AC) |
| Courant max. par sortie 6 A (charge ohmique) | |
| Courant de sortie total pour toutes les sor-ties | 6 A (charge ohmique) |
| Protection contre les courts-circuits non | |
| Isolées électriquement Oui | |
| Conditions environnantes | |
| Température ambiente -25 à 50 °C | |
| Température de stockage -25 à 80 °C | |
| Humidité relative maxime de l'air < 80 %, condensation non admissible | |
| Altitude max. au-dessus du niveau de la mer | 2 000 m |
| Protection IP 20 | |
| Mode de fonctionnement mode protégé | |
| Degré de salissure 2 | |
| Caracteristiques AS-i | |
| Version AS-i 2.11 / 3.0 | |
| Mode d'adressage étendu non | |
| Profil AS-i S-7.B.E | |
| Configuration E/S AS-i [hexa] 7 | |
| Code ID AS-i [hexa] B.E | |
| Certificat AS-i 62001 | |
| Données mécaniques | |
| Matières boîtier PA | |
| Dimensions [mm] 114 x 25 x 105 (H x L x P) | |
| Indications / éléments de service | |
| Affichage état de commutation LED jaune I1...I2, O3...O4 | |
| Affichage fonctionnement LED verte AS-i | |
| Affichage défauts LED rouge ERR, O1...O2 | |
13 Données caractéristiques de sécurité
| Conforme aux exigences EN ISO 13849-1 : 2015 catégorie 4 / PL e CEI 61508 : 2010 SIL 3 | |
| Durée d'utilisation TM (mission time) 20 ans | |
| probabilité de défaillance par heures 4 x 10 | -9/h |
Les calculs ont ete effectués sur la base d'une tempéature ambiente de 40^ et s'appliquent seulement aux applications a deux voies.
L'appareil correspond aux exigences EN ISO 13849-1 : 2015 catégorie 4 PL e, SIL 3 (CEI 61508) et peut être utilisé dans des applications jusqu'à SIL 3 / PL e.
Les valeurs PFH des autres composants, notamment du moniteur de sécurité AS-i sont indiquées dans la documentation correspondante.
Explication des abréviations
| SIL Safety Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI 61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité. | |
| PL Per-formance Level (ni-veau de performance) | Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque. |
| pro-babi-lité de dé-fail-lancé par heures | Probability of dangerous failure per hour |
| Cat. Catégory Catégorie | |
| T Life time Durée de vie (= durée d'utilisation maximale) | |
14 Schéma d'encombrement
1:Prise d'adressage
2: connecteur avec bornes à vis (option)
15 Correction de défauts
Les LED du module de sécurité AS-i pour armoire électrique affichent les états de fonctionnement défectueux (Fonctionnement).
16 Maintenance, réparation et élimination
Cet apparéil ne nécessiteaucun entretien.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Nettoyage :
Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
Indice
1 Introduzione 75
