Produkttyp	AS-i Sicherheitsmodul für Schaltschrank
Marke	IFM
Modell	AC009S
Abmessungen (H x B x T)	114 x 25 x 105 mm
Gewicht	Etwa 150 g
Spannungsversorgung	26,5 bis 31,6 V DC über AS-i, max. Stromaufnahme 250 mA
Sicherheitseingänge	2 PNP-Eingänge, Kurzschlusserkennung
Ausgänge	2 nicht sicherheitsrelevante LED-Ausgänge, 2 nicht sicherheitsrelevante Relaisausgänge (max. 6 A)
Kommunikation	AS-i Version 2.11/3.0, Profil S-7.B.E
Umgebungstemperatur	-25 bis 50 °C
Schutzart	IP20
Gehäusematerial	Polyamid (PA)
Montage	Auf DIN-Schiene 35 mm, senkrecht oder hängend
Anzeige	gelbe LED (Schaltzustand), grüne (AS-i), rote (Fehler)
Performance Level (PL)	PL e nach EN ISO 13849-1 (Kategorie 4)
Sicherheits-Integritätslevel (SIL)	SIL 3 nach IEC 61508
Sicherheitsreaktionszeit	Max. 10 ms
Adressierung	Über integrierte Schnittstelle, Adresse 1 bis 31 (Lieferung: 0)
Wartung	Keine Wartung erforderlich; Reinigung mit trockenem Mikrofasertuch
Reparatur	Nur durch den Hersteller
Zulassungen	AS-i-zertifiziert, CE, konform mit Maschinenrichtlinie 2006/42/EG
Lieferumfang	AS-i Sicherheitsmodul, Bedienungsanleitung, EU-Konformitätserklärung

Häufig gestellte Fragen - AC009S IFM

Was ist der vorgesehene Verwendungszweck des Moduls AC009S?

Das AS-i Sicherheitsmodul AC009S erfasst sicherheitsrelevante Schaltzustände (Not-Halt, Türkontakte, Positionsschalter) und überträgt eine 8x4-Bit-Codetabelle an den AS-i Sicherheitsmonitor. Es ist für die feste Installation in einem Schaltschrank in industrieller Umgebung vorgesehen.

Wie wird das Modul AC009S mit Spannung versorgt?

Die Spannungsversorgung erfolgt über den AS-i-Bus mit einer Spannung von 26,5 bis 31,6 V DC. Die maximale Stromaufnahme beträgt 250 mA. Die Stromversorgung muss vom Typ SELV oder PELV sein.

Welche Sicherheitsstufen werden mit diesem Modul erreicht?

Das Modul erfüllt Kategorie 4 / PL e nach EN ISO 13849-1 und SIL 3 nach IEC 61508. Es kann in Anwendungen bis SIL 3 / PL e eingesetzt werden.

Wie wird das Modul AC009S adressiert?

Verwenden Sie ein Adressierkabel über die integrierte Schnittstelle. Weisen Sie eine freie Adresse zwischen 1 und 31 zu. Bei Lieferung ist die Adresse 0.

Welche Installationsbedingungen werden empfohlen?

Montieren Sie das Gerät auf einer DIN-Schiene 35 mm, senkrecht oder hängend. Installieren Sie es in einem geschlossenen Schaltschrank (mindestens IP54). Lassen Sie mindestens 50 mm Abstand oben und unten zur Luftzirkulation.

Was tun bei Fehlern oder Störungen?

Überprüfen Sie die LEDs: Die rote ERROR-LED zeigt einen Hardwarefehler, Kurzschluss oder AS-i-Kommunikationsfehler an. Die blinkende rote LED signalisiert einen Peripheriefehler (Überlast, Kurzschluss). Beachten Sie das Kapitel 'Fehlerbehebung' in der Bedienungsanleitung.

Können Sicherheitskontakte einkanalig angeschlossen werden?

Ja, wenn Sie einen einzelnen einkanaligen Schalter verwenden, schließen Sie ihn an den Eingang S11-S12 an und brücken Sie S21-S22. Achtung: Die Verdrahtung beeinflusst die erreichbare Steuerungskategorie.

Wie hoch ist die Reaktionszeit des Moduls für die Sicherheitsfunktion?

Die Reaktionszeit des Moduls AC009S beträgt maximal 10 ms. Für die Gesamtreaktionszeit des Systems addieren Sie die Zeiten der anderen Komponenten (Sicherheitsmonitor, Schütze usw.).

Wie wird das Modul gereinigt und gewartet?

Schalten Sie das Gerät spannungsfrei. Reinigen Sie es mit einem weichen, trockenen und chemisch unbehandelten Mikrofasertuch. Keine weitere Wartung erforderlich. Reparaturen dürfen nur vom Hersteller durchgeführt werden.

Was tun, wenn die Anleitung nicht in meiner Sprache verfügbar ist?

Sie können eine Übersetzung der Anleitung anfordern, indem Sie Ihre E-Mail und die gewünschte Sprache auf der Seite notice-facile.com angeben. Der Hersteller oder Händler muss die Anleitung in der Sprache des EU-Benutzerlandes gemäß der Maschinenrichtlinie bereitstellen.

BEDIENUNGSANLEITUNG AC009S IFM

Originalbetriebsanleitung

Sicheres AS-i Modul

1. Nach der Maschinenrichtlinie 2006/42/EG muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EG Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr dem Handler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EEEesti keel

1.1 Verwendete Symbole 10
1.2 Verwendete Warnhinweise 10

2 Sicherheitshinweise 10
3 Bestimmungsgemäß Verwendung 11

3.1 Sicherheitsstechnische Anforderungen 12
3.2 Sicherheitssymbol auf dem Gerät 12
3.3 IT-Sicherheit 13

4 Lieferumfang. 13
5 Funktionsbeschreibung 13

6 Montage 14

6.1 Montageort 14
6.2 Montage des Gerats 14
6.3 Anreihung von gleichen Geräten 16
6.4 Deratings fur Anreihung von gleichen Geräten 16
6.5 Anreihung verschiedener Geräte 17
6.6 Gerat demontieren 18

7 Elektrischer Anschluss 18

7.1 Generelle Anschlusshinweise 18
7.2 Sicherheitshinweise Relaisanschlüsse 20
7.3 Anschlusstechnik 20
7.4 Anschlusszubehör 20
7.5 Anschlussbelegung 21
7.5.1 Klemmenbelegung 21
7.6 Blockschaltdiagramm 22

8 Inbetriebnahme 22
8.1 Adressieren 22

9 Betrieb 22
10 Datenbits 23
11 Reaktionszeiten 24

12 Technische Daten 25
13 Sicherheitstechnische Kenndaten 27

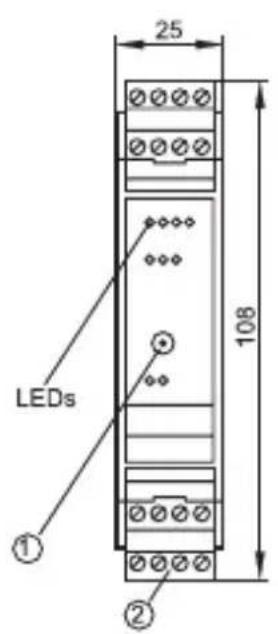

14 Maßzeichnung 28
15 Fehlerbehebung 28
16 Wartung, Instandsetzung und Entsorgung 28

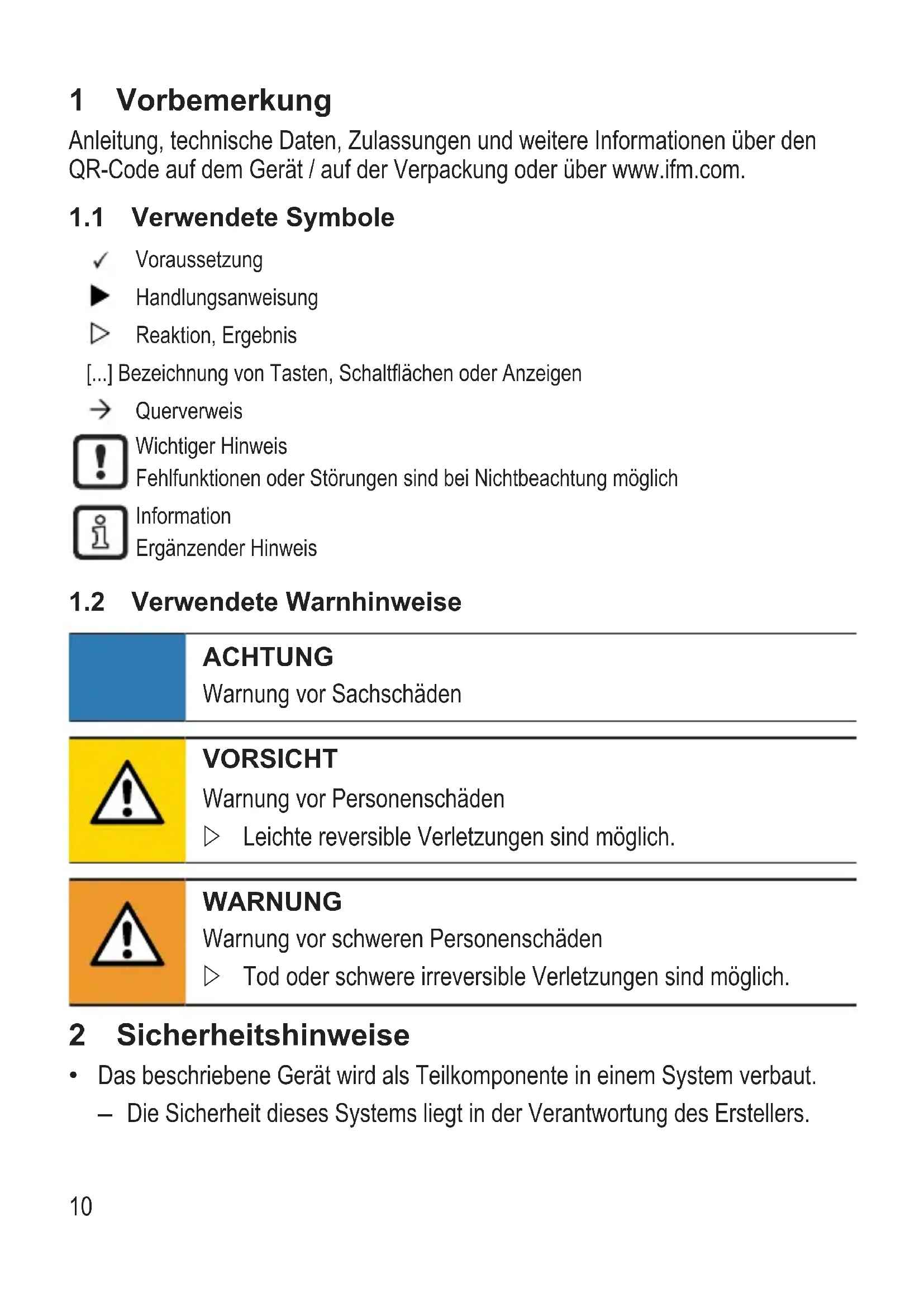

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com.

1.1 Verwendete Symbole

Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Verwendete Warnhinweise

	ACHTUNG Warnung vor Sachschäden
	VORSICHT Warnung vor Personenschäden ► Leichte reversible Verletzungen sind möglich.
	WARNING Warnung vor schweren Personenschäden ► Tod oder schwere irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

• Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.
  — Die Sicherheit theses Systems liegt in der Verantwortung des Erstellers.

• Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und darauf eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eigenen.
• Das Produkt nur bestimmungsgemäß verwenden ( Bestimmungsgemäß Verwendung).
  Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführren.
• Geräte und Kabel wirksam vor Beschädigung schützen.
• Beschädigte Geräte austauschen, da anderenfalls die technischen Daten und die Sicherheit beeinträchtigt werden.
  Mitgeltende Dokumente beachten.

3 Bestimmungsgemäß Verwendung

Das sichere AS-i Modul erfasst sicherheitsrelevant Schaltzustände, z. B. 1- oder 2-kanalige Not-Halt Taster, Positionsschalter, Turkontakte, usw.

Zu dieser Zweck wird über das AS-i System eine Codetabelle mit 8 x 4 Bit übertragen, die vom AS-i Sicherheitsmonitor ausgewertet wird.

Bei entsprechend Betrieb kann das System in Anwendungen bis zu Performance Level e, Kategorie 4 nach EN ISO 13849-1 oder nach IEC 61508/ SIL3 verwendent werden (siehe Hinweise elektrischer Anschluss).

Bei der Installation die Anforderungen der Normen EN 60204 und EN 62026-2 berücksichtigten. Wenn ein AS-i-Network zur Steuerung einer Maschine mit möglicherweise gefährlichen Bewegungen eingesetzt wird und EN 60204-1 gilt, muss zusammen eine besondere Isolations-Überwachungseinrichtung installiert werden.

Je nach Auswahr der verwendeten Sicherheitsbauteile kann die Einstufung des gesamten Sicherheitsssystems auch in eine niedrigere Steuerungskategorie erfolgen.

Im Schaltschrank in industrieller Umgebung (Innenräume) als fest angebrachtes Gerät mit Versorgung aus SELV / PELV gemäß den technischen Daten ( Technische Daten).

3.1 Sicherheitsstechnische Anforderungen

Die sicherheitstechnischen Anforderungen der jeweiligen Applikation müssen mit den hier zugrunde gelegten Anforderungen übereinstimmen.

Folgende Auflagen beachten:

Bei Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen EN 14119 beachten.
Spezifizierte Einsatzbedingungen einhalten ( Technische Daten). Der Einsatz des Gerätes in der Umgebung von chemischen und biologischen Medien ist nicht zulässig.
Bei Fehlern innerhalb des Gerätes, die zum Übergang in den als sicher definierten Zustand führen: Maßnahmen ergreifen, die bei Weiterbetrieb der Gesamtsteuerung den sicheren Zustand erhalten.
Maximale Anzahl sicherer Module pro Master: 31.

3.2 Sicherheitssymbol auf dem Gerät

Hinweise in Kapitel "Elektrischer Anschluss" beachten.

Sicherheitssymbol auf dem Gerät:

Fur den sicheren Betrieb des Gerats die Betriebsanleitung beachten.

3.3 IT-Sicherheit

Für das Gerät ist keine unmittelbare Anbindung an IT-Strukturten vorgesehen.
Wird diese Anwendung gewünscht, ist dies durch den Anwender zu realisieren (z. B. durch Verwendung von eigenen Zusammenkomponenten).

4 Lieferumfang

1 sicheres AS-i Schaltschrankmodul AC009S, 1 Originalbetriebsanleitung AC009S, 1 EU-Konformitätserklärgung.

Sollte eines der genannten Bestandteile nicht vorhanden oder beschädigt sein, wenden Sie sichitte an eine der ifm-Niederlassungen.

5 Funktionsbeschreibung

Alle Informationen in der Beschreibung zur Konfigurationssoftware und der Montageanleitung zum Gerät sind zu beachten. Diese Dokumente beinhalten alle notwendigen Hinweise zu Installation, Konfiguration, Betrieb und Wartung des sicheren AS-i Schaltschrankgeräts.

Die jeweiligen parametrierbaren Sicherheitsfunktionen zum sicheren AS-i Schaltschrank gerät können im Kapitel „Überwachungsbausteine" des Handbuchs zur Konfigurationssoftware entnommen werden.

Die hier beschrieben Produkte wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine Sicherheitsgerichtete Funktionen zu übernehmen. Ein komplettes sicherheitsgerichtetes System enthalt in der Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für sicheres Abschalten. Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen. Der Hersteller des sicheren AS-i Moduls, seine Niederlassungen und Beteiligungsgesellschaften sind nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durchihn konzipiert wurde, zu garantieren.

Der Hersteller übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw. implementiert werden.

Aufgrund der nachfolgenden Beschreibung konnen keine neuen, über die allgemeinen Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.

Die vollständige Beschreibung der Konfigurationssoftware, die Bedienungsanleitung des AS-i Sicherheitsmonitors und die Betriebsanleitung des sicheren AS-i Schaltschrankgeräts ist unbedingt zu beachten.

Wartungsauflage

Es wird darauf hingeswiesen, dass mindestens eine Testung pro Jahr durch Anforderung der Sicherheitsfunktion erfolgen muss.

6 Montage

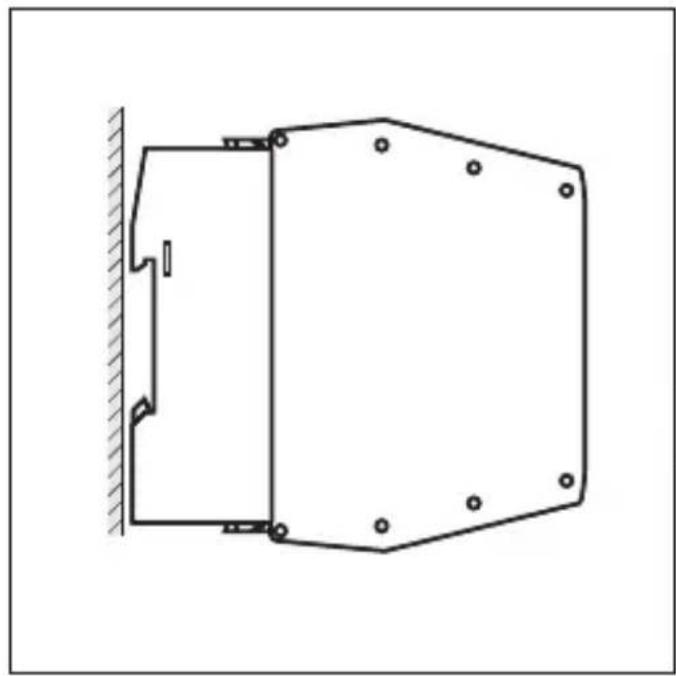

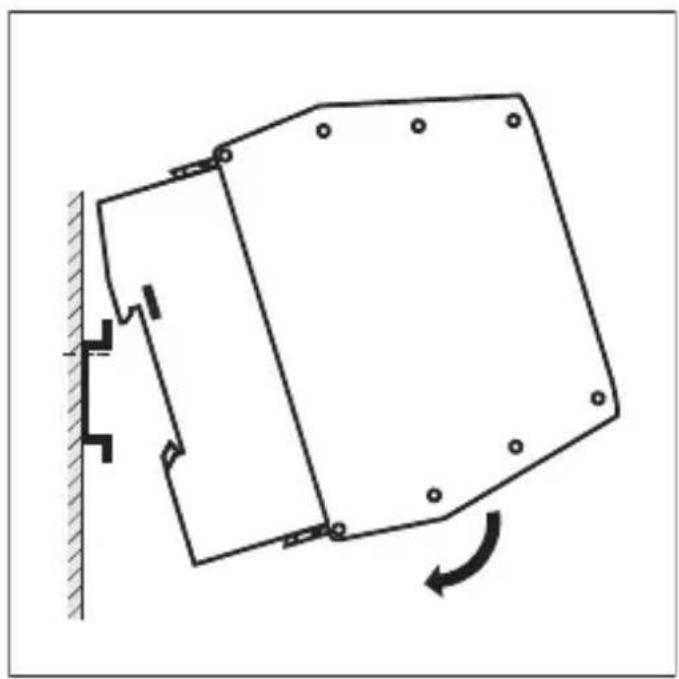

6.1 Montageort

Das Gerät für den bestimmungsgemäßen Betrieb in ein nur mit Werkzeug zu öffendes Gehäuse oder in einen geschlossenen Schaltschrank (beide Schutzart IP 54 oder höher) als Umhüllung im Sinne der EN 61010-1 einbauen.

Das Gerät auf eine 35 mm DIN-Profilschiene montieren, Einbaulage stehend oder hangend.

Ausreichend Platz (≥ 50mm) zu Boden und Deckel des Schaltschranks setzen, um Luftzirkulation zu ermögenlich und übermäßig Erwärung zu vermeiden.

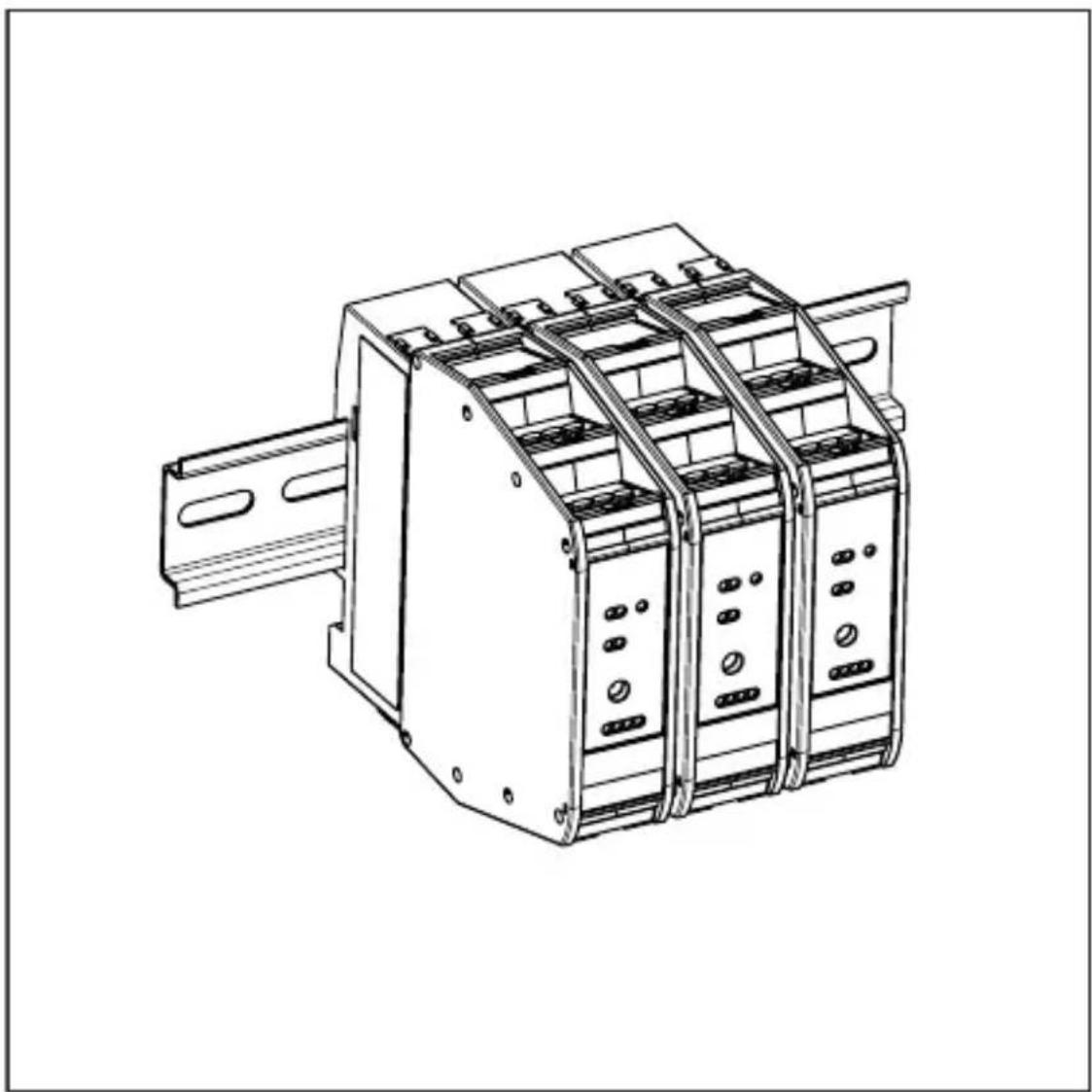

6.3 Anreihung von gleichen Geräten

Abb. 1: Anreihung von gleichen Geräten

6.4 Deratings für Anreihung von gleichen Geräten

Bei Anreihung gleicher Geräte mit einem Mindestabstand von 25 mm sind keine Deratings zu beachten.

Bei Anreihung gleicher Geräte ohne Abstand gilt das Derating gemäß der folgenden Tabelle:

Artikelnum-mer	Derating
AC009S Anreihung Strombelastbarkeit Ausgänge gesamt
I [%]
100	T [°C]
90	01020304050607080
80	Umgebungstemperatur -25...50°C / Lineares Derating 40...50°C
70	Strombelastbarkeit Ausgänge gesamt auf je 50% bei 50°C entspricht 2 x 3 A (Beispiel)
60	0
50	0
40	0
30	0
20	0
10	0

6.5 Anreihung verschiedener Geräte

ACHTUNG

Bei Anreihung von Geräten kann eine gegenseitige unzulässige Erwärnung entstehen.

Fehlfunktion / Beschädigung möglich.
Bei Anreihung verschiedener Geräte die Eigenerwärnung aller Geräte beachten und die Umgebungsbedingungen für jeder einzelnige Gerät einhalten.

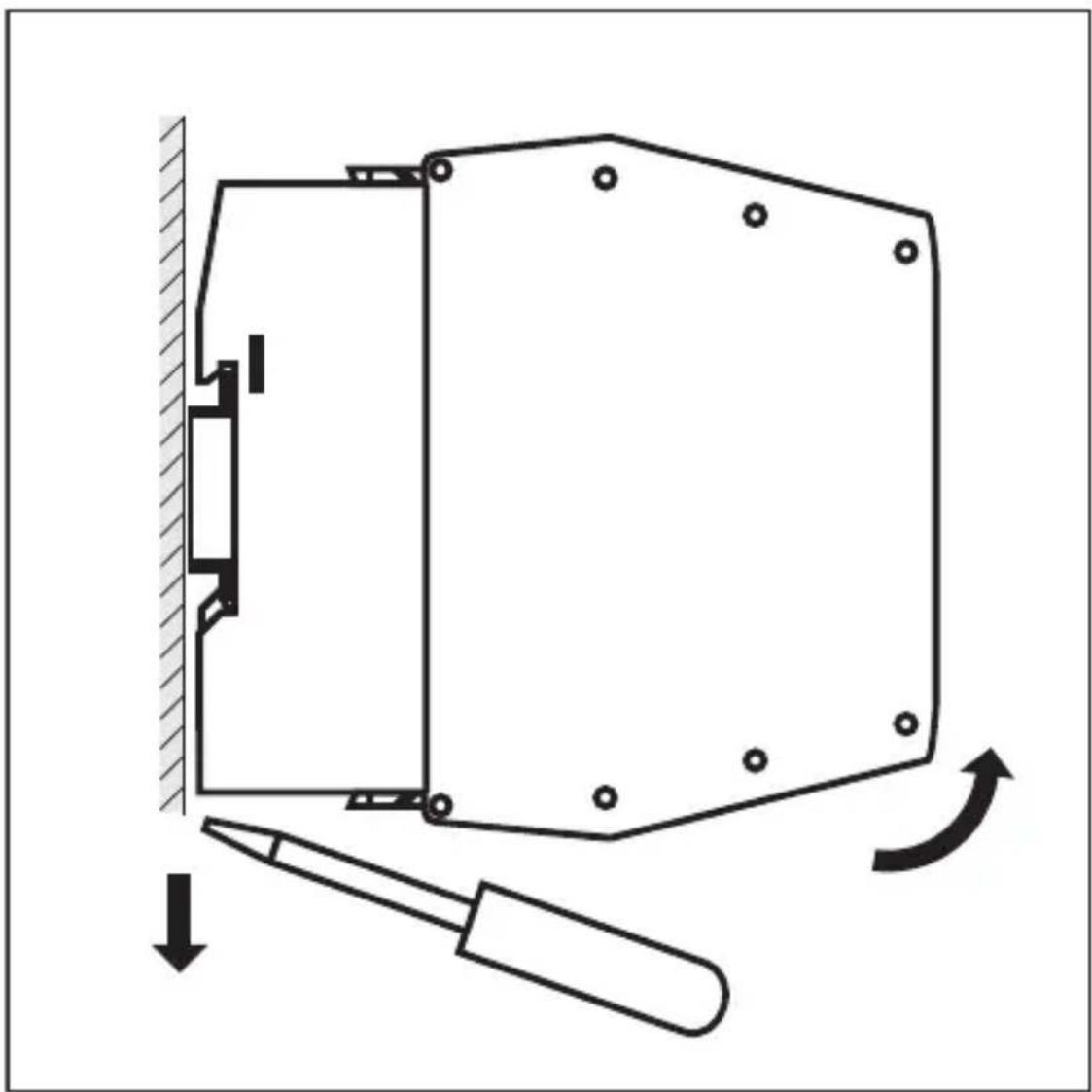

6.6 Gerät demontieren

7 Elektrischer Anschluss

7.1 Generelle Anschlussinweise

Das Gerätarf nur von einer Elektrofachkraft installiert werden.
Vor Anschluss des Geräts die Anlage spannungsfrei schalten, ggf. auch unabhängig versorgte Ein-/Ausgangslastkreise.
- Nationale und internationale Vorschriften zur Errichtung elektrrotechnischer Anlagen befolgen.
Spannungsversorgung nach SELV, PELV.

Die Eingänge nicht mit externem Potential verbinden.

Notwendige Sicherheitsmaßnahmen gegen elektrostatische Entladung beachten.

Die externen Schaltkontakte für die sicheren Eingänge mit den Schraubklemmen der Anschlussstecker verbinden.

Schaltkontakte mit folgenden Eigenschaften verwenden:

mit einer Strombelastbarkeit ≥ 1 Ampère
mit galvanisch getrennten Kontaktelementen
mit Kontaktöffnung bei Anforderung der Sicherheitsfunktion
Kabellänge zwischen Modul und externen Schaltkontakten ≤ 10 m

WARNING

Verwendung unbelegter Klemmen.

Elektrischer Schlag möglich.
Unbelegte und nicht aufgeführte Klemmen (n.c.) nicht als Stützpunktklemmen verwenden.
Schutz gewährleistet.

Berührbare Oberflächen des Geräts sind zu dem Stromkreis AS-i und zu den (nicht sicheren) Relais-Stromkreisen O3 und O4 isoliert mit Basisisolierung nach IEC 61010-1 (Netzstromkreis der Überspannungskategorie II bis 300 V Netznennspannung).

Dies gilt nicht für die Anschlussbereiche (IP20).

Die (nicht sicheren) Relais-Stromkreise O3 und O4 sind zu AS-i isoliert mit verstärkter Isolierung nach IEC 61010-1 (Netzstromkreis der Überspannungskategorie II bis 300 V Netznennspannung).

Die (nicht sicheren) Relais-Stromkreise O3 und O4 sind zueinander isoliert mit Basisolierung nach IEC61010-1 (Netzstromkreis bis 300 V der Überspannungskategorie II).

Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen sicherstellen.

7.2 Sicherheitshinweise Relaisanschlüsse

Die externe Absicherung der Relaisströme nach den gültigen Vorschriften auf die Werte der technischen Daten liegt in der Verantwortung des Systemerstellers.

Die nicht sicheren Relais sind nicht für keine Schaltströme ausgelegt. Werden die Relaisausgänge zum Schalten sehr kleiner Strome benutzt (z.B. SPS-Eingänge), können erhebliche Übergangswiderstände auftreten.

Induktive Lasten extern entstoren.

An den Relaisanschlüssen O3 und O4 nur jeweils die gleichen Spanningsquellen anschließen (z.B. 2 x 240 V AC, gleicher Außenleiter oder 2 x 24 V DC).

WARNING

Nicht kodierte Anschlussstecker.

Die Anschlussstecker für die Betriebsspannung und der Relais O3, O4 können bei der Installation oder beim Gerätewechsel vertauscht werden.

Elektrischer Schlag / gefährliche Spannung in der Anlage möglich.
Vor Inbetriebnahme die Position der Anschlussstecker und den korrekten Anschluss überprüfen.
Die elektrische Sicherheit ist gewährleistet.

7.3 Anschlusstechnik

ACHTUNG

Keine Schutzart IP20 ohne Anschlussstecker.

Unbelegte Stecker mit Klemmen belegen.
IP 20 eingehalten.

Die Anschlusskabel auf 10 mm abisolieren.

7.4 Anschlusszubehör

Das Gerät wird ohne Anschlussstecker gefelfert.

7.5 Anschlussbelegung

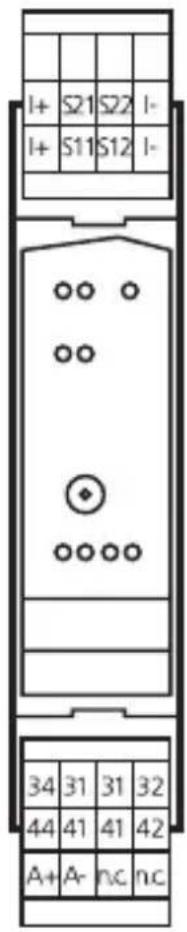

7.5.1 Klemmenbelegung

I+: Sensorversorgung +24 V

I-: Sensorversorgung 0 V

A+: AS-i +

A:-AS-i-

S11-S12/ Schalteingang

S21-S22: mechanischer Kontakt SI1/SI2

Sensorversorgung aus AS-i

O3, O4: Schaltausgang Relais O3, O4
31: Relais O3 Wechsler, Mittenkontakt
32: Relais O3 Wechsler, Ruhekontakt
34: Relais O3 Wechsler, Arbeitskontakt
41: Relais O4 Wechsler, Mittenkontakt
42: Relais O4 Wechsler, Ruhekontakt
44: Relais O4 Wechsler, Arbeitskontakt
n.c.: nicht belegt

Die angeschlossenen Schaltkontakte,müssen als Offner ausgelegt sein.

Den Anschluss von zwei zwangsgeführten oder zwei abhängigen Schaltkontakten an den Klemmen S11-S12 und S21-S22 über ein 4-adriges Kabel realisieren.

Der Anschluss von zwei unabhängigen Schaltkontakten erfolgt an den Klemmen S11-S12 oder an den Klemmen S21-S22 in getrennt verlegten Kabeln.

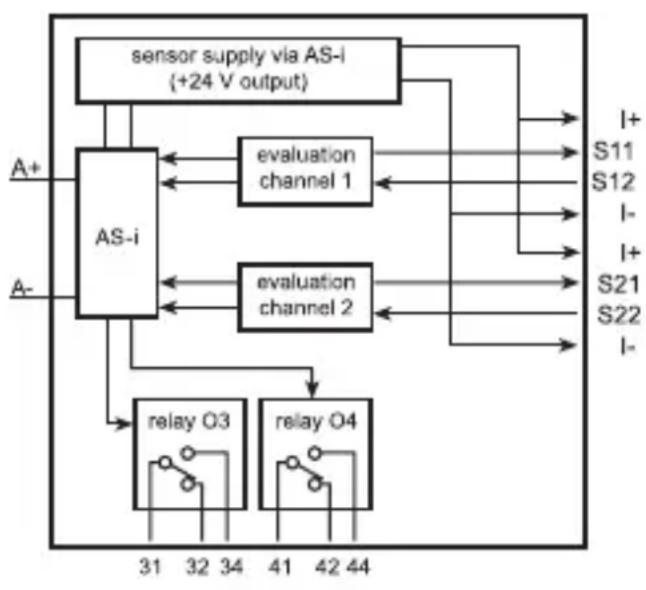

7.6 Blockschaltdiagramm

8 Inbetriebnahme

Versorgungsspannung einschalten Technische Daten
Sicheres AS-i Modul adressieren Adressieren und projektieren
Funktiontests durchfuhren Betrieb

8.1 Adressieren

Das Modul kann über die implementierte Adressierschnittstelle mit einem Adressierkabel im montierten und verdrahteten Zustand adressiert werden.

Eine frei Adresse zwischen 1 und 31 vergehen, Auslieferungsadresse ist 0.

9 Betrieb

Das Gerät auf sichere Funktion überprüfen. Anzeige durch LEDs:

LEDs 1 LEDs 2 LEDs 3/4	LEDs 1 gelb Eingänge geschaltet
	LED rot ERROR Hardwarefehler / Querschluss / Kurzschluss
	LED 2 grün Spannungsvorsorgung ok
	LED 2 rot leuchtet AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slavead-resse 0
	LED 2 rot blinkt Peripheriefehler, z. B Schalterversorgung über-lastet bzw. kurzgeschlossen
	LED 3 rot Alarm-Ausgang O-1/O-2 (nicht sicher) (Die Alarm-Ausgang LED kann durch das Host-System als statischer oder dynamischer Aus-gang gesetzt werden)
	LED 4 gelb Relaisausgänge O-3/O-4 (nicht sicher)

Überlast, Querschluss und Kurzschluss der Sensorversorgung wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault" im Statusregister signalisiert.

10 Datenbits

Datenbit D3 D2 D1 D0
In / Out SI-2 / O-4	SI-2 / O-3 SI-1 / O-2 SI-1 / O-1

Aktivierter Eingangskanal Bitfolge D3-D0
SI-1 XX00
SI-2 00XX
SI-1 und SI-2 0000
keiner XXXX

Aktivierte Alarmausgänge Bitfolge D3-D0
O-1	XXX1
O-2	XX1X
Aktivierte Relaisausgänge Bitfolge D3-D0
O-3 X1XX
O-4 1XXX

X = zufällig

Die Code-Worte 0000, XX00 und 00XX veranlassen den AS-i Sicherheitsmonitor die Anlage in den sicheren Zustand zu bringen.

Die weitere Wirkung der entsprechenden Datenbits auf die Übertragungsfolge entnehmen Sie dem Handbuch zur Konfigurationssoftware (siehe Kapitel „Überwachungsbausteine").

Achtung: Nicht sichere Relaisausgänge

Die nicht sicheren Relaisausgabe nicht für Sicherheitsgerichtete Funktionen einsetzen.

11 Reaktionszeiten

Die Reaktionszeit des sicheren AS-i Moduls auf eine Sicherheitsanforderung beträgt max. 10 ms.

Berechnung der Gesamtreaktionszeit:

Bei der Berechnung der Reaktionszeit des Gesamtsystems,müssen zusätzlich die Reaktionszeiten der anderen Komponenten addiert werden (mechanische Kontakte, Sicherheitsmonitor und evtl. am Sicherheitsmonitororausgang angeschlossene externe Relais oder Schütze).

Soll an das Modul nur ein einkanaliger Schalter angeschlossen werden, so ist dieser an Eingang S11-S12 anzuschreiben. Der zweite Eingang S21-S22 muss gebrukt werden. Dies kann durch eine Drahtbrücke zwischen den Klemmen S21 - S22 geschehen.

Achtung: Die Verdrahtung beeinflusst die erreichbare Steuerungskategorie.

Die Anforderungen an die externe Verkabelung und die Auswahl der angeschlossenen Schaltkontakte richten sich sowohl an die zu erfüllende Funktionalität, als auch an den geforderten Performance-Level (EN ISO 13849-1 oder IEC 61508).
Der Performance-Level wird entweder mit Hilfe einer Risikoanalyse (zum Beispiel nach EN ISO 14121) ermittelt oder aus einer C-Norm entnommen. Der Performance-Level bzw. der SIL des AS-i Sicherheitsmonitors muss mindestens dem von der Applikation geforderten Performance-Level bzw. SIL entsprechen.

12 Technische Daten

Einsatzbereich
Elektrische Ausführung 2 sichere Eingänge	2 nicht sichere LED-Ausgänge 2 nicht sichere Relaisausgänge
Applikation Schaltschrankeinbau
Elektrische Daten
Betriebsspannung 26,5....31,6 V DC
Max. Stromaufnahme aus AS-i 250 mA
Watchdog integriert ja
Eingänge/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalem Eingänge: 2 Anzahl der digitalen Ausgänge: 2 Anzahl der Relais-Ausgänge: 2
Eingänge
Anzahl der Sichereren Eingänge 2
Beschaltung DC PNP
Sensorversorgung der Eingänge AS-i
Strombelastbarkeit Eingänge gesamt 100 mA
Eingangsstrom typ. 10 mA
Kurzschlusserkennung ja
Querschlusserkennung ja
Ausgänge
LED-Ausgang
Anzahl der digitalen Ausgänge 2
Relaisausgänge
Anzahl der Relais-Ausgänge 2
Spanningsbereich DC 24 V	(Die Ausgänge O3 und O4 müssen mit der gleichen Spannung versorgt werden 2x24 V DC)
Spanningsbereich AC 10...240 V	(Die Ausgänge O3 und O4必須 mit der gleichen Spannung versorgt werden 2x240 V AC)
Strombelastbarkeit je Ausgang 6 A (ohmsche)	Last)
Strombelastbarkeit Ausgänge gesamt 6 A (ohmsche Last)
Kurzschlussfest nein
Galvanisch entkoppelt Ja
Umgebungsbedingungen
Umgebungstemperatur -25....50 °C
Lagertemperatur -25...80 °C
Maximale relative Luftfeuchte < 80%, keine Betauung zulässig
Max. Höhe über NN 2000 m
Schutzart IP 20
Betriebsart Schutzbetrieb
Verschmutzungsgrad	2
AS-i Kennwerte
AS-i Version	2.11 / 3.0
Erweiterter Adressiermodus	nein
AS-i Profil	S-7.B.E
AS-i E/A-Konfiguration [hex] 7
AS-i ID-Code [hex] B.E
AS-i Zertifikat 62001
Mechanische Daten
Gehäusewerkstoffe PA
Abmessungen [mm] 114 x 25 x 105 (H x B x T)
Anzeigen / Bedienelemente
Anzeige Schaltzustand LED gelb I1...I2, O3...O4
Anzeige Betrieb LED grün AS-i
Anzeige Fehler LED rot ERR, O1...O2

13 Sicherheitstechnische Kenndaten

Entspricht den Anforderungen EN ISO 13849-1: 2015 Kategorie 4 PL e IEC 61508: 2010 SIL 3
Gebrauchsdauer TM (Mission Time) 20 Jahre
PFH 4 x 10	-9/h

These Berechnungen wurden bei einer Umgebungstemperatur von 40^ durchgeführt und gelten ausschließlich für den zweikanaligen Bereich.

Das Gerät entspricht den Anforderungen EN ISO 13849-1: 2015 Kategorie 4 PL e, SIL 3 (IEC 61508) und kann in Anwendungen bis SIL 3 / PL e eingesetzt werden.

Die PFH-Werte der anderen Komponenten, insbesondere des AS-i Sicherheitsmonitors, sind der jeweiligen Dokumentation zu entnahmen.

Erklärung der Abkürzungen

SIL Safety Integrity Level Sicherheits-Integritätslevel SIL 1-4 nach IEC 61508. JeHigher der SIL,esto geringer die Wahrscheinlichkeit für das Versagen einer Sicherheitsfunktion.
PL Performance Level Fähigkeit von Sicherheitsbezogenen Teilen, eine Sicherheitsfunktion unter vorhersehbaren Bedingungen auszuführen, um die erwartete Risikoreduzierung zu erhöllen.
PFH Probability of dangerous failure per hour	Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Stunde.
Cat. Category Kategorie
T Life time Lebensdauer (= max. Gebrauchsdauer)

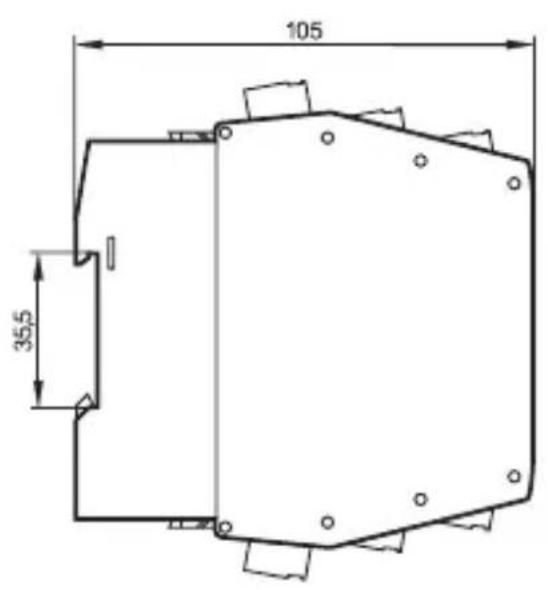

14 Maßzeichnung

1: Adressierbuchse
2: Anschlussstecker mit Schraubklemmen (optional)

15 Fehlerbehebung

Die LEDs des sicheren AS-i Schaltschrankgeräts zeigen fehlerhafte Betriebszustände an (Betrieb).

16 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerätarf nur vom Hersteller repariert werden.

Gerät nach Gebrauch umweltgerecht gemäß den gultigen nationalen Bestimmungen entsorgen.

Reinigung:

Das Gerät von der Spannungsvorsorgung trennen.
Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Mikrofasertuch entfernen.

Contents

1 Preliminary note 32

1.1 Symbols used 32
1.2Warnings used 32
