AC005A - Módulo electrónico IFM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Módulo electrónico
Marca	IFM
Modelo	AC005A
Zona ATEX	II 3G (gas) y II 3D (polvo)
Temperatura ambiente	0 a +40°C
Índice de protección	IP67
Material de la carcasa	Plástico
Montaje	Sobre riel perfilado de 35 mm o placa de montaje
Conexión	Base para cable plano amarillo AC4000, conectores M12
Par de apriete	0,8 Nm (tornillos, tapones, conectores M12)
Alimentación	A través de la base de conexión (no especificada en tensión)
Funciones principales	Conmutación y transmisión de señales en zonas explosivas
Mantenimiento y limpieza	Limpiar con un paño húmedo, evitar cargas electrostáticas
Seguridad	Uso conforme ATEX, montaje por personal competente, no separar bajo tensión
Piezas de repuesto y reparabilidad	Ninguna reparación posible, contactar al fabricante
Accesorios suministrados	Base, juntas, tapones AC3004
Cable requerido	Cable plano amarillo AC4000 únicamente
Condiciones particulares	Evitar cargas electrostáticas, radiación UV directa, flujo de polvo
Marcado ATEX	II 3G EEx nA II T6 X / II 3D T 60°C X IP67

Preguntas frecuentes - AC005A IFM

¿Cómo instalar el módulo AC005A en zona ATEX?

El módulo debe ser montado por personal competente sobre un riel perfilado de 35 mm o placa de montaje. Utilice la base suministrada y el cable plano amarillo AC4000. Apriete los tornillos en cruz a 0,8 Nm. Respete la temperatura ambiente de 0 a +40°C y evite las cargas electrostáticas.

¿Qué cable usar con el módulo?

Utilice exclusivamente el cable plano amarillo AC4000 suministrado por el fabricante. Cualquier otro cable podría comprometer la seguridad ATEX.

¿Cuál es el par de apriete de los tornillos?

Todos los tornillos, tapones y tuercas M12 deben apretarse con un par de 0,8 Nm. Verifique el apriete después de 2 semanas y reapriete si es necesario.

¿Se puede limpiar el módulo con un paño seco?

No, limpie únicamente con un paño húmedo para evitar cargas electrostáticas. No frote con materiales no conductores.

¿Cuál es la temperatura ambiente permitida?

La temperatura ambiente admisible es de 0 a +40°C, en función de la potencia máxima suministrada.

¿Cómo obturar las tomas no utilizadas?

Utilice tapones tipo AC3004 para obturar las tomas M12 no utilizadas. Apriete con un par de 0,8 Nm.

¿Es posible reparar el módulo en caso de avería?

No, no es posible ninguna reparación. En caso de falla, contacte al fabricante.

¿Qué hacer en caso de falla del módulo?

Por favor, contacte al fabricante (IFM) o a su concesionario. No intente ninguna reparación.

¿Cuáles son las condiciones particulares para un funcionamiento seguro?

Evite las cargas electrostáticas, la radiación UV directa, la instalación en un flujo de polvo, y proteja el aparato contra golpes (energía de impacto máx. 2 julios).

¿Se puede montar el módulo sobre un riel?

Sí, se monta sobre un riel perfilado de 35 mm o directamente sobre una placa de montaje.

MANUAL DE USUARIO AC005A IFM

Instrucciones de servicio (E)

1. En conformidad con la Directiva ATEX 94/9 CE (ATEX), para la puesta en marcha de un equipo o de un sistema de protección en los estados miembros de la Unión Europea (UE), se deben adjuntar las instrucciones de uso originales y una traducción de las mismas en la(s) lengua(s) del país de la UE donde vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaración de conformidad CE en la lengua del país de la UE donde se vaya a utilizar el equipo, estos documentos podrán ser solicitados al distribuidor (véase albarán) o al fabricante (véase portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializado. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo se ponga en marcha sin las correspondientes instrucciones de uso en la lengua del país de la UE donde vaya a ser utilizado.

FRFrançais

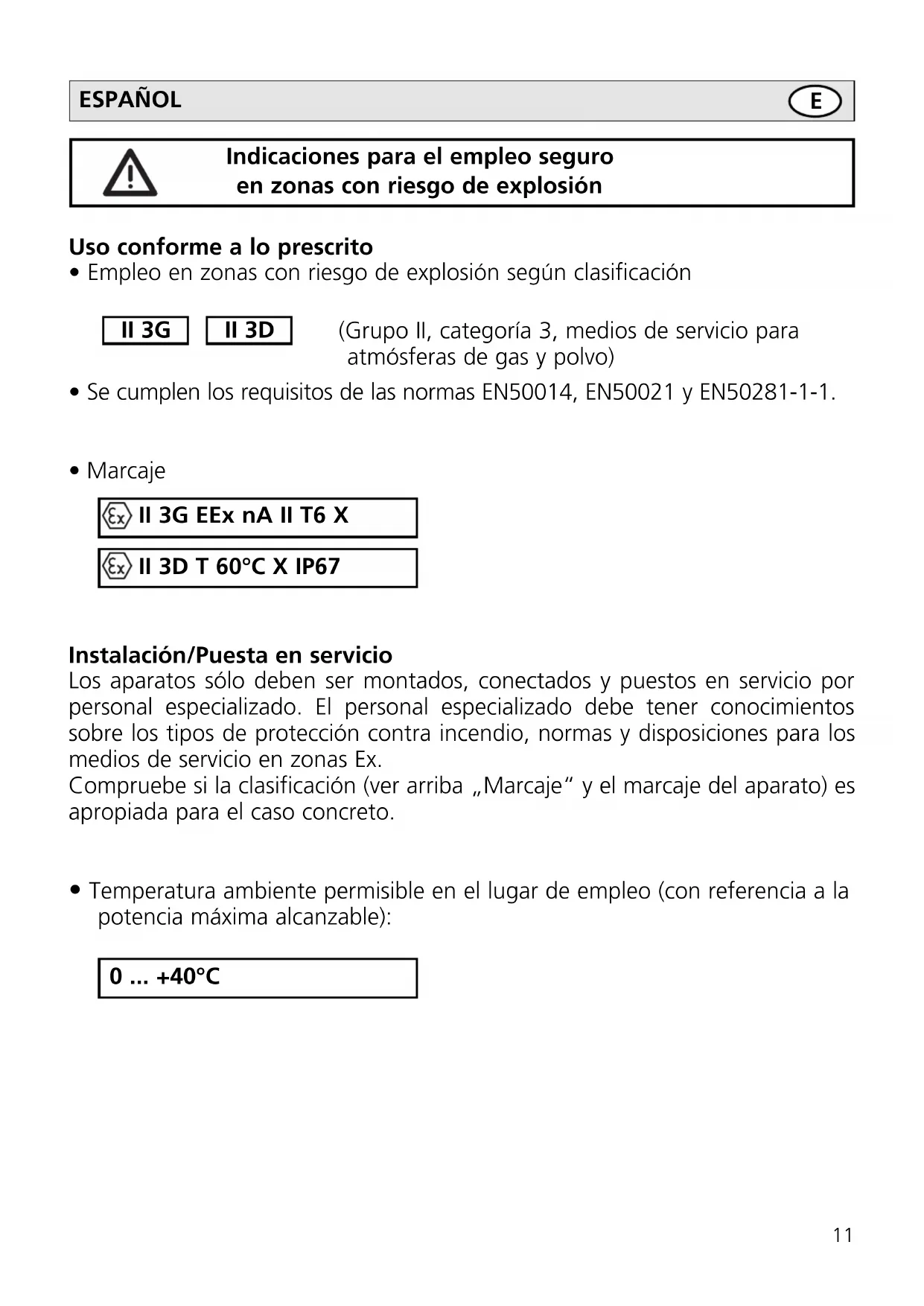

Indicaciones para el empleo seguro en zonas con riesgo de explosión

Uso conforme a lo prescrito

- Empleo en zonas con riesgo de explosión según clasificación

II 3G II 3D

(Grupo II, categoría 3, medios de servicio para atmósferas de gas y polvo)

- Se cumplen los requisitos de las normas EN50014, EN50021 y EN50281-1-1.

- Marcaje

II 3G EEx nA II T6 X

II 3D T 60°C X IP67

Instalación/Puesta en servicio

Los aparatos sólo deben ser montados, conectados y puestos en servicio por personal especializado. El personal especializado debe tener conocimientos sobre los tipos de protección contra incendio, normas y disposiciones para los medios de servicio en zonas Ex.

Compruebe si la clasificación (ver arriba „Marcaje“ y el marcaje del aparato) es apropiada para el caso concreto.

- Temperatura ambiente permisible en el lugar de empleo (con referencia a la potencia máxima alcanzable):

0 ... +40°C

Indicaciones de instalación/Montaje

• Observe las normas y las disposiciones nacionales respectivas.
• Monte el módulo sobre un zócalo tipo FK cableado y sujételo sobre un carril de perfil de 35 mm o fijelo sobre una base de montaje.
• Con el fin de cumplir el tipo de protección indicado debe apretarse en diagonal, de manera uniforme, los cuatro tornillos de la pieza superior con 0,8 Nm. Asegúrese de colocar cuidadosamente la junta durante el montaje del módulo. Utilice exclusivamente la pieza inferior y las juntas que se acompañan. Utilice exclusivamente el cable plano amarillo AS-i AC4000.
• Durante su instalación y tendido, deben seleccionarse los radios de flexión del cable de modo que no se ejerza carga mecánica ni en las entradas del cable ni en las juntas.

Condiciones especiales para el funcionamiento seguro

• Evite cargas estáticas en aparatos de plástico y cables.
• No monte el módulo en una corriente de polvo.
• Evite depósitos de polvo sobre el módulo.
• Evite las cargas electroestáticas. Limpie el aparato únicamente con un paño húmedo. Debe evitarse el frotamiento con materiales no conductores.
• Evite la radiación directa con una alta concentración de rayos UV (luz solar). Instale el aparato en un lugar protegido.
• Este aparato está diseñado para baja energía de impacto (EN50021, cuadro 13, 2Julios). Proteja el aparato y el cable contra destrozos.
• Instale las juntas de cierre en la pieza inferior del módulo suministrado si el módulo se halla en el extremo del tramo del cable. El extremo del cable plano debe hallarse en el interior del módulo.
• Tape los casquillos no utilizados con unas caperuzas (AC3004), par de apriete 0,8 Nm.
• No separe la parte superior del módulo bajo tensión de la parte inferior FK.
• No separe las conexiones enchufables M12 bajo tensión.
• Utilice los conectores M12 con tuercas racor hexagonales, par de apriete 0,8 Nm.

• El par de giro de los tornillos debe verificarse y afirmarse dos semanas después del montaje.

• Los tapones obturadores, las piezas superior e inferior de la carcasa y los tornillos M12 deben abrirse y cerrarse sólo en ambientes lo suficientemente limpios.

• No se permite la instalación de una pieza inferior FK con zócalo de direccionamiento.
• El tipo de protección constituye un requisito esencial para la instalación en la zona con peligro de explosión. Por ello es necesario tener mucha precaución durante el montaje de la carcasa y de los aislamientos (véase las instrucciones de instalación/montaje).
• Utilice exclusivamente la pieza inferior y los aislamientos suministrados.

Conservación/Mantenimiento

No deben ser realizadas modificaciones en el aparato; no son posibles las reparaciones. En el caso de avería, por favor, diríjase al fabricante.
