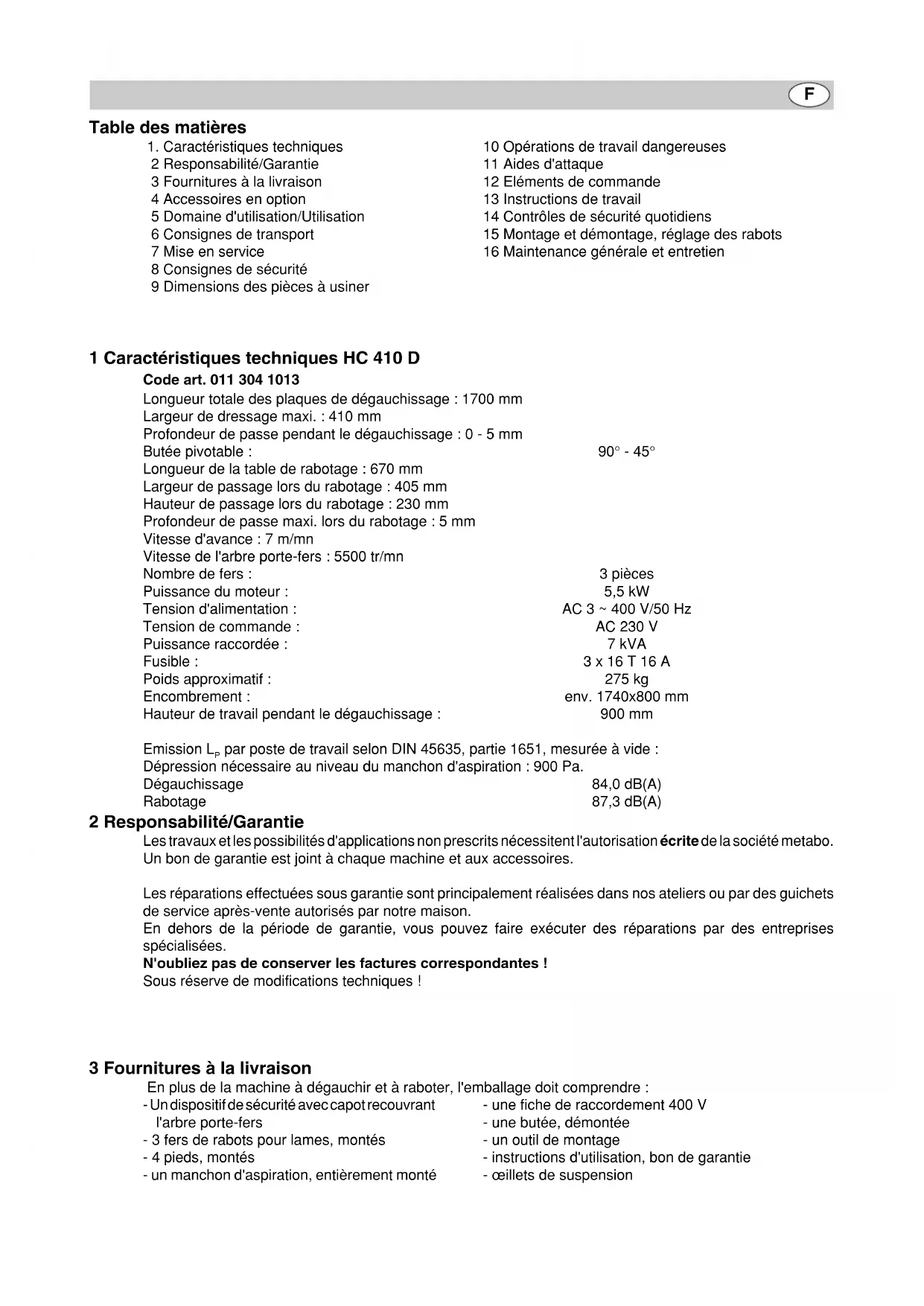

1. Caractéristiques techniques

2 Responsabilité/Garantie 3 Fournitures à la livraison 4 Accessoires en option 5 Domaine d'utilisation/Utilisation 6 Consignes de transport 7 Mise en service 8 Consignes de sécurité 9 Dimensions des pièces à usiner 10 Opérations de travail dangereuses 11 Aides d'attaque 12 Eléments de commande 13 Instructions de travail 14 Contrôles de sécurité quotidiens 15 Montage et démontage, réglage des rabots 16 Maintenance générale et entretien 3 Fournitures à la livraison En plus de la machine à dégauchir et à raboter, l'emballage doit comprendre : - Un dispositif de sécurité avec capot recouvrant l'arbre porte-fers - 3 fers de rabots pour lames, montés - 4 pieds, montés - un manchon d'aspiration, entièrement monté - une fiche de raccordement 400 V - une butée, démontée - un outil de montage - instructions d'utilisation, bon de garantie - œillets de suspension 1 Caractéristiques techniques HC 410 D Code art. 011 304 1013 Longueur totale des plaques de dégauchissage : 1700 mm Largeur de dressage maxi. : 410 mm Profondeur de passe pendant le dégauchissage : 0 - 5 mm Butée pivotable : 90° - 45° Longueur de la table de rabotage : 670 mm Largeur de passage lors du rabotage : 405 mm Hauteur de passage lors du rabotage : 230 mm Profondeur de passe maxi. lors du rabotage : 5 mm Vitesse d'avance : 7 m/mn Vitesse de l'arbre porte-fers : 5500 tr/mn Nombre de fers : 3 pièces Puissance du moteur : 5,5 kW Tension d'alimentation : AC 3 ~ 400 V/50 Hz Tension de commande : AC 230 V Puissance raccordée : 7 kVA Fusible : 3 x 16 T 16 A Poids approximatif : 275 kg Encombrement : env. 1740x800 mm Hauteur de travail pendant le dégauchissage : 900 mm Emission L

par poste de travail selon DIN 45635, partie 1651, mesurée à vide : Dépression nécessaire au niveau du manchon d'aspiration : 900 Pa. Dégauchissage 84,0 dB(A) Rabotage 87,3 dB(A) 2 Responsabilité/Garantie Les travaux et les possibilités d'applications non prescrits nécessitent l'autorisation écrite de la société metabo. Un bon de garantie est joint à chaque machine et aux accessoires. Les réparations effectuées sous garantie sont principalement réalisées dans nos ateliers ou par des guichets de service après-vente autorisés par notre maison. En dehors de la période de garantie, vous pouvez faire exécuter des réparations par des entreprises spécialisées. N'oubliez pas de conserver les factures correspondantes ! Sous réserve de modifications techniques !4 Accessoires en option Fers de rabots en lames rapportées au carbure 410 x 25 mm Code art. 091 105 0390 Adaptation mortaiseuse Code art. 091 101 4211 Afficheur digital indiquant la hauteur de passage Code art. 091 101 3983 Chariot HC 410 Code art. 091 101 4203 Dispositif de réglage des fers Code art. 091 101 6397 7 Mise en service

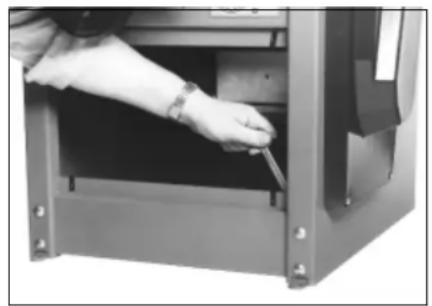

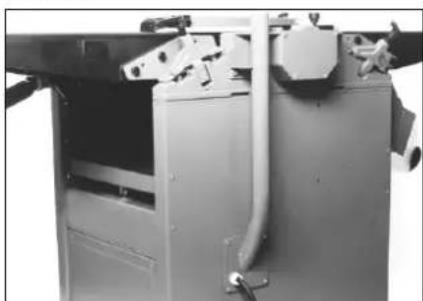

Pour des raisons de transport, les machines sont livrées avec butée démontée et poste terminal rabattu sur le côté. Desserrer les vis des plaques de brides, positionner le poste terminal à la verticale et resserrer les vis. Desserrer la vis de calage (A) et insérer la butée.

5 Domaine d'utilisation / Utilisation Les machines à dégauchir et à raboter HC 410 combinées servent à raboter des matériaux en bois* de section rectangulaire ou carrée. Les pièces à usiner rondes, qui ne tiennent pas en toute sécurité sur la table ou encore qui ne peuvent être maintenues en toute sécurité par les dispositifs contre les chocs en retour de la raboteuse (p. ex. des poutres triangulaires), ne peuvent pas être usinées avec ces machines.

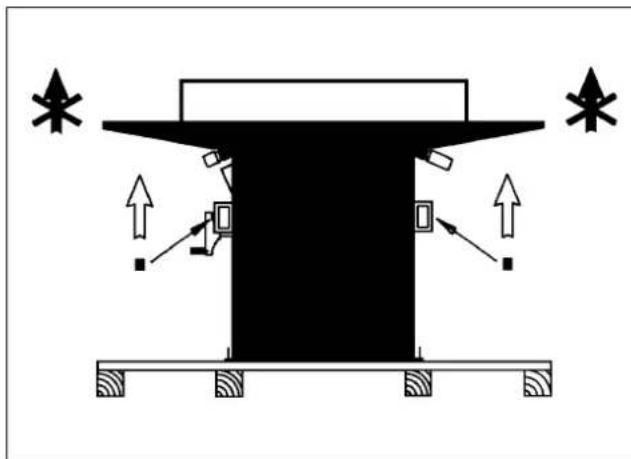

• Les matériaux en bois sont des matériaux composés d'au moins 90 % de bois. 6 Consignes de transport Ne jamais soulever la machine par les plaques de dégauchissage. La machine est équipée de 4 œillets de suspension pour pouvoir être soulevée de la palette ainsi que pour le transport. Une poutre, un tuyau ou autre peut être glissé dans les œillets. Une fois la machine posée, les œillets sont à démonter.7.2 Installation Monter la machine sur un sol plat et résistant à la charge. Caler la machine à l'horizontale en déplaçant les 4 pieds. Chaque pied doit être en contact avec le sol.

7.3 Raccordement au secteur

8 Consignes de sécurité - Les présentes instructions d'utilisation, en particulier les consignes de sécurité, doivent être suivies et respectées. - Débrancher la prise de courant avant tout travail de maintenance ou d'entretien. - Vérifier quotidiennement les dispositifs de protection comme décrit au chapitre 14. - N'accédez jamais aux ouvertures de la table lorsque la machine est allumée. Un autocollant portant une main barrée (voir aussi ci-dessus) vous l'indique sur la machine. - Les instructions de travail doivent être respectées, en particulier sur l'installation de la butée et du dispositif de protection de l'arbre porte-fers (chapitre 12.4 et 12.6). - Les fers de rabot doivent avoir une largeur d'au moins 22 mm. - La machine est à raccorder à un dispositif d'aspiration des sciures comme décrit au chapitre 7.5. - Les dimensions maximales de la pièce à usiner précisées au chapitre 9 ne doivent pas être dépassées. - Ne travaillez jamais sans dispositif de protection de l'arbre porte-fers. - Les dispositifs de protection et la butée doivent réglés en fonction du travail à effectuer. - Les pièces et dispositifs de protection abîmés doivent être aussitôt remplacés par des pièces de rechange originales metabo. - Les personnes mineures de moins de 16 ans ne sont pas autorisées à utiliser cette machine. Version "triphasée" (type HC 410 D) Le raccordement au secteur est assuré par une prise mâle CEE de 16 A. La prise de courant sur laquelle est branchée la machine doit être raccordée à un câble d'alimentation à 5 brins - L1, L2, L3, N, PE - et être munie d'un interrupteur de protection à courant différentiel résiduel avec disjonction à 30 mA. La tension d'alimentation doit être de 3 x 400 V/50 Hz +- 5 %. La protection par fusibles doit être assurée par un fusible de 16 A (à action retardée). Le câble doit avoir une section d'au moins 5 x 2,5 mm

Le sens de rotation doit, pour les machines à moteur triphasé (courant triphasé 3 x 400 V), être vérifié en allumant puis éteignant la machine. L'inversion du sens de rotation est possible en retournant les broches de contact dans la prise CEE.

7.5 Aspiration des sciures

Lorsque la machine est utilisée plus d'une demi-heure en pièce close, elle doit être raccordée à un dispositif d'aspiration des sciures (les poussières de hêtre et de chêne sont cancérigènes). Le dispositif d'aspiration des sciures auquel la machine est raccordée doit atteindre une vitesse d'aspiration d'au moins 16 m/s au niveau du manchon d'aspiration. Le diamètre nominal du manchon d'aspiration de la machine s'élève à 100 mm.

7.6 Démarrage automatique du dispositif d'aspiration des sciures

Le raccordement électrique de la machine doit assurer le démarrage simultané du dispositif d'aspiration des sciures avec la machine, et son arrêt 20 s après l'arrêt de la machine.- Attendre systématiquement que l'arbre porte-fers soit immobilisé avant de remédier à un défaut. - Portez toujours des vêtements de travail près du corps et retirez bagues, bracelets et montre avant le travail. - Lorsque la machine fonctionne, le fer doit toujours être entièrement recouvert par la butée d‘angle, le capot recouvrant l'arbre porte-fers et la pièce à usiner. - Portez une protection acoustique pendant tout travail de rabotage. Le niveau sonore au niveau du poste de travail peut aller jusqu'à 87 dB(A). - Inspecter scrupuleusement les pièces à usiner avant le travail pour contrôler s'ils présentent des défauts, p. ex. des corps étrangers, branches, nœuds, fissures ou gauchissements. - Prendre en compte le couple (force de serrage) des vis de fixation du fer de rabot. (Chap. 15.3) - Lorsque vous utilisez la machine montée sur un chariot, elle doit être maintenue par des vis arrêtoirs (risque de basculement). 11 Aides d'attaque

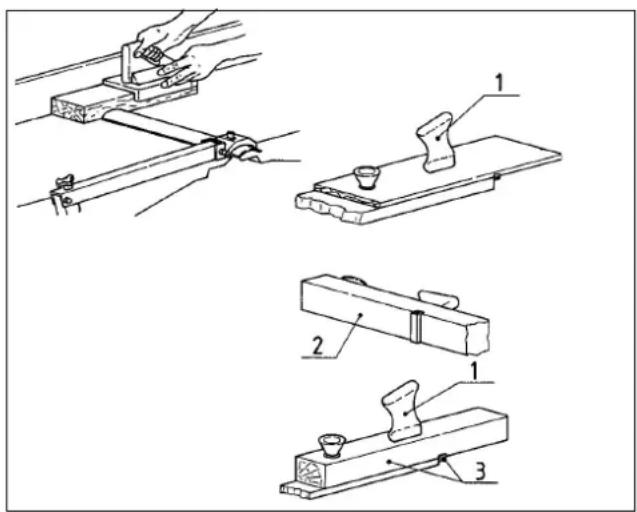

1) Poignées chevillées et collées afin d'éviter que

l'arbre porte-fers ne vienne en contact avec le métal.

2) Papier abrasif collé sur la face inférieure pour

une meilleure tenue et afin d'empêcher que la pièce à usiner ne parte sur le côté.

3) Bloc poussoir étroit pour pièces courtes, étroites

ou fines. Coller une pièce en bois dur dans la rainure.

9.2 Inspection préalable de la pièce à usiner

Les pièces à usiner doivent d'abord être inspectées pour contrôler qu'elles sont adaptées et ne présentent pas de défauts (p. ex. des corps étrangers, des gauchissements ou des nœuds). Attention ! Les pièces présentant des morceaux de branches lâches ou facilement détachables ne peuvent être travaillées. - Les morceaux de branches se détachant peuvent être violemment éjectés et vous blesser ou endommager la machine. 9 Dimensions de la pièce à usiner

Dégauchissage : Les dimensions de la pièce ne doivent pas dépasser 1700 x 410 mm. Lorsque des pièces plus longues doivent être travaillées, leur maintien doit être assuré par un dispositif adéquat (p. ex. des servantes à rouleaux). Les dimensions des pièces à usiner ne doivent pas être inférieures à 300 x 40 x 20 mm. Les pièces de taille inférieures doivent être maintenues par un dispositif (p. ex. un bloc poussoir) de l'arbre porte-fers (voir le paragraphe 11). Raboteuse : Les dimensions de la pièce ne doivent pas dépasser 1700 x 405 x 230 mm. Lorsque des pièces plus longues doivent être travaillées, leur maintien doit être assuré par un dispositif adéquat (p. ex. des servantes à rouleaux). Les dimensions des pièces à usiner ne doivent pas être inférieures à 250 x 15 x 5 mm. 10 Opérations de travail dangereuses - Il est interdit d'effectuer des travaux de raclage avec la raboteuse, c'est-à-dire des travaux de dégauchissage pour lesquels la longueur totale des pièces à usiner n'est pas concernée. - Ne pas essayer de dégauchir des pièces fortement arrondies si vous ne vous êtes pas assuré qu'elles sont correctement posées sur la table de travail.L'interrupteur intégré au poste terminal orientable peut être tourné vers l'utilisateur. Tourner la manette vers la droite allume la machine qui s'éteint ensuite en tournant la manette vers la gauche. Afin d'empêcher l'utilisation de la machine par des personnes non autorisées, la manette peut être verrouillée par un cadenas. 12 Eléments de commande

12.1 Poste terminal/Equipement électrique

12.3 Freinage de l'arbre

Le moteur d'entraînement est équipé d'un frein électromécanique. Le temps maximal de freinage, autrement dit le temps nécessaire pour immobiliser l'arbre porte-fers, ne peut excéder 10 secondes. Lorsque ce temps de freinage n'est plus respecté, il faut remplacer le frein de l'arbre. La fréquence de commutation est d'au plus 10 commutations par heure. Une fois le levier (A) desserré, le porte-butée peut être déplacé horizontalement. Une fois les deux leviers (B) devissés, la règle de guidage peut être basculée de 90 ° à 45 °. Pour transformer la machine du mode dégauchissage au mode rabotage, la règle de guidage est relevée.

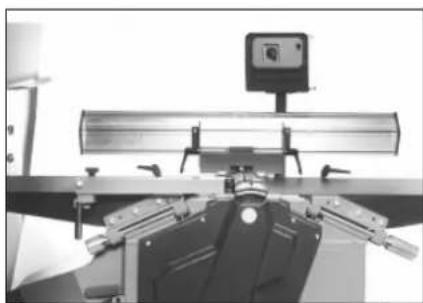

12.4 Réglage de la butée

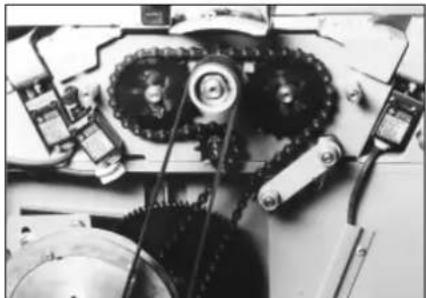

Les trois interrupteurs fin de course de sécurité sont montés sous le capot du réducteur et empêchent la mise en route de la machine lorsqu'elle n'est pas correctement équipée pour dégauchir ou raboter. Les interrupteurs fin de course de sécurité éteignent également la machine lorsque - les plaques de dégauchissage sont relevées, - le manchon d'aspiration est rabattu pendant le rabotage.

12.2 Relais à minimum de tension/contacteur-disjoncteur

Le contacteur-disjoncteur ne s'enclenche pas tant que la machine n'est pas raccordée au secteur. Lors d'une coupure de courant, le contacteur-disjoncteur est ouvert par un relais à minimum de tension, autrement dit la machine doit être rallumée lorsque le courant est rétabli. Lorsque le moteur est en surcharge, le contacteur-disjoncteur intégré éteint la machine. Laissez refroidir le moteur surchauffé 10 min avant de rallumer la machine.Réglage La position à angle droit de la règle de guidage par rapport à la table de travail peut être ajustée en tournant la vis de réglage (C). Attention ! La règle de guidage doit toujours être positionnée de telle sorte qu'elle reste posée sur la table de travail (flèche).

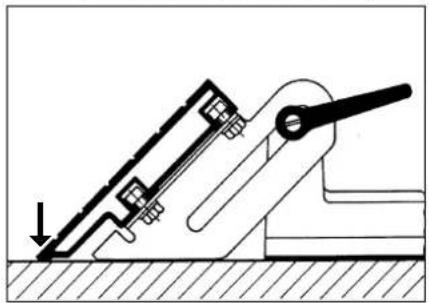

12.5 Ajustement de la règle de guidage

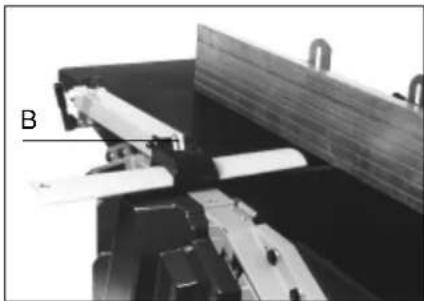

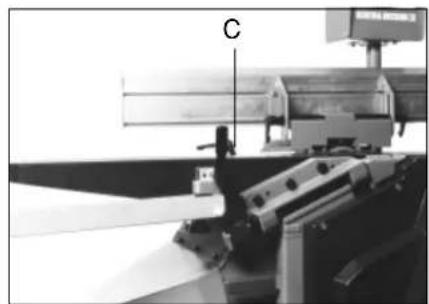

12.6 Montage du dispositif de protection de l'arbre porte-fers

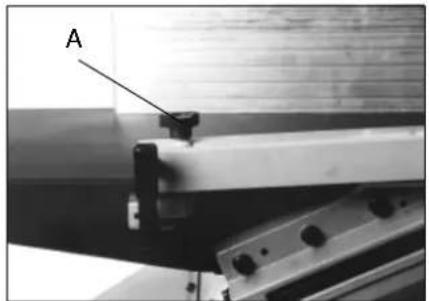

La hauteur de passage du capot recouvrant l'arbre porte-lames se règle en tournant la vis arrêtoir (A) vers la droite ou la gauche. La largeur d'ouverture du profilé de butée peut être réglée une fois le levier (B) relevé. Avant de plaquer vers le haut les plaques de dégauchissage tout le dispositif de protection de l'arbre porte-fers doit être rabattu vers l'arrière. Pour cela, manier le levier (C) puis presser à nouveau.

12.7 Réglage de la profondeur de passe/lecture de l'échelle

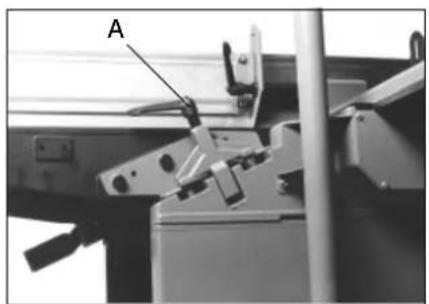

Avant le réglage de la plaque de dégauchissage, desserrer la bride de serrage (A) d'un demi-tour environ. En tournant la poignée bombée (B), la plaque de dégauchissage peut être relevée ou rabaissée. La profondeur de passe ajustée peut être lue au cadran vernier. Une fois la profondeur de passe ajustée, resserrer à fond la bride de serrage. 1 sur 1 = 1 mm de profondeur de passe 2 sur 2 = 2 mm de profondeur de passe, etc...

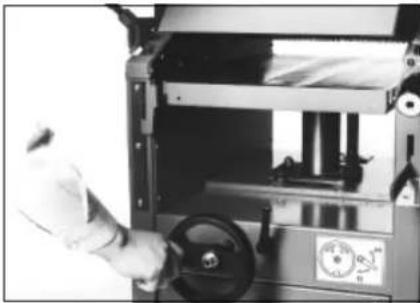

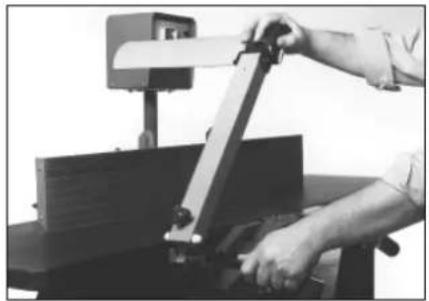

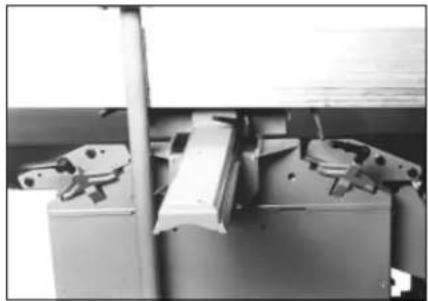

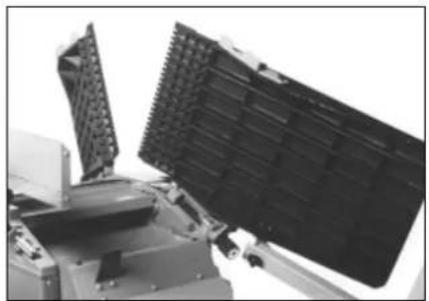

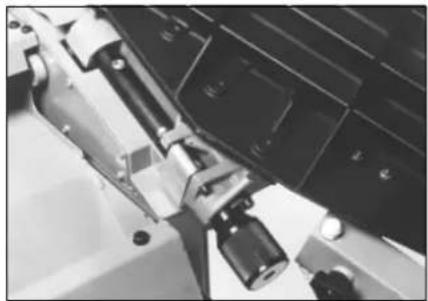

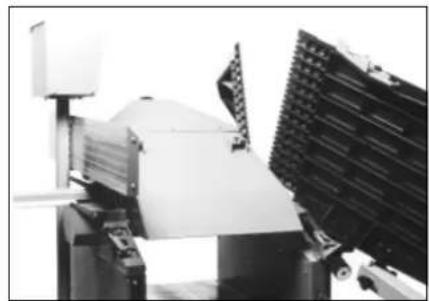

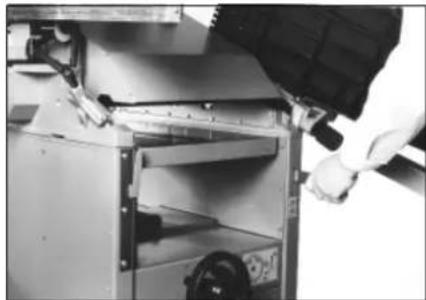

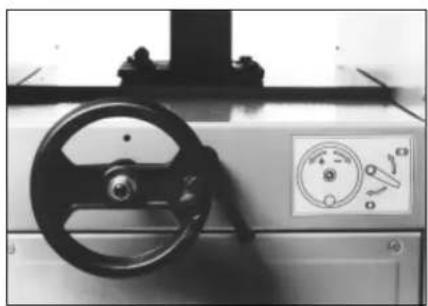

B12.8 Transformation de la machine en raboteuse Avant d'ajuster la table de rabotage, dévisser le dispositif de serrage. Le réglage en hauteur de la table de rabotage s'effectue en tournant la manivelle. Dans le sens trigonométrique = vers le haut ; Dans le sens des aiguilles d'une montre = vers le bas. L'épaisseur ajustée peut être lue sur la graduation. Une fois l'épaisseur réglée, la vis de calage peut être resserrée.

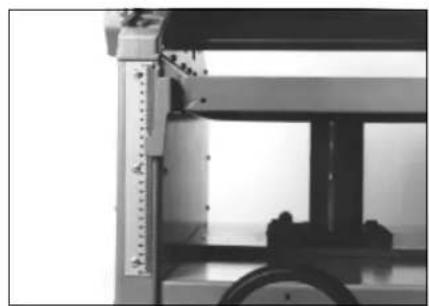

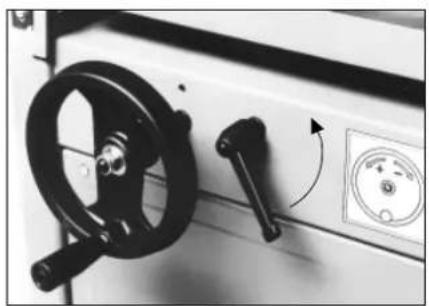

12.9 Réglage de la table de rabotage

Rabattre le dispositif de protection de l'arbre porte-fers. Desserrer les deux brides de serrage et rabattre sur les côtés. Relever la règle de guidage comme décrit au chapitre 12.4 et revisser à fond.

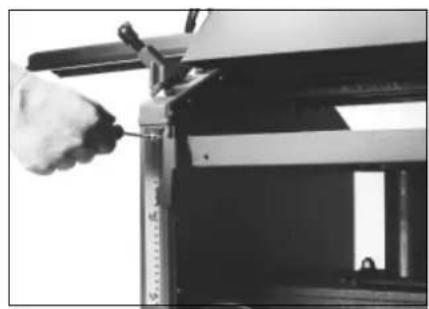

12.10 Ajustage de l'échelle de la table de rabotage

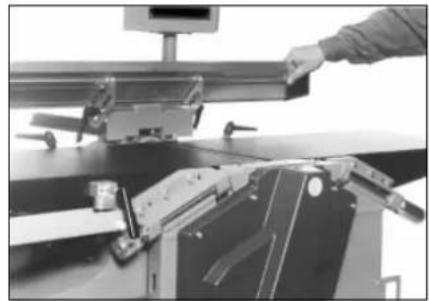

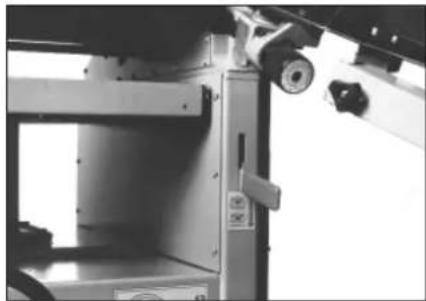

L'échelle peut glisser à l'intérieur des trous oblongs une fois les 3 vis de fixation desserrées. Relever les plaques de dégauchissage. Une fois les plaques de dégauchissage plaquées vers le haut, vérifier le bon fonctionnement des leviers de sureté. Relever le manchon d'aspiration des copeaux. Attention ! Avant de rabattre les plaques de dégauchissage, relever les leviers de sûreté. L'ajustage à 1/10 mm près peut être lu et réglé sur l'afficheur digital disponible en accessoire (Code art. 091 101 3983).12.11 Désactivation de l'entraînement En rabaissant le levier de désactivation de l'entraînement, les rouleaux d'entraînement sont désactivés. Régler l'épaisseur souhaitée pour la pièce à usiner. Mettre la machine en marche et enclencher l'entraînement. Poser la pièce à usiner sur la table de rabotage la face dégauchie vers le bas, et la faire glisser jusqu'à toucher les rouleaux d'entraînement. La pièce est automatiquement entraînée vers l'avant puis est reçue par l'utilisateur de l'autre côté de la machine. Lorsque la longueur de la pièce à usiner dépasse 1,6 voire 1,7 mètres, son maintien doit être assuré par un dispositif adéquat. 13 Instructions de travail

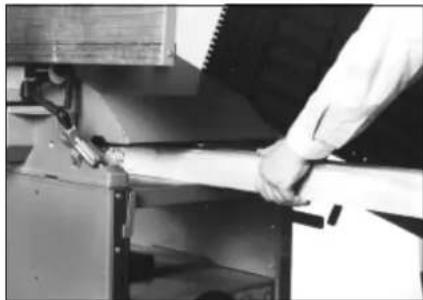

Installer la machine comme décrit au chapitre 12.8 et raccorder le flexible au dispositif d'aspiration des copeaux. Faire coulisser le capot recouvrant l'arbre porte-fers (chariot) jusqu'à la règle de guidage et assujettir. La distance séparant le capot recouvrant l'arbre porte-fers de la règle de guidage ne doit pas dépasser 8 mm. Ajuster le capot recouvrant l'arbre porte-fers à l'épaisseur de la pièce en tournant la vis de réglage. Les pièces d'une épaisseur inférieure à 60 mm sont introduites par principe sous le capot de l'arbre porte-fers. Les mains de l'utilisateur doivent, pendant l'avance de la pièce, rester au-dessus du capot recouvrant l'arbre porte-fers. Par avancée de la butée, l'arbre porte-fers doit être découvert de façon à ce que seul l'espace nécessaire au rabotage de la pièce reste libre. Transformer la machine en dégauchisseuse. Rabattre le dispositif de protection de l'arbre porte-fers et raccorder le flexible au dispositif d'aspiration des copeaux.

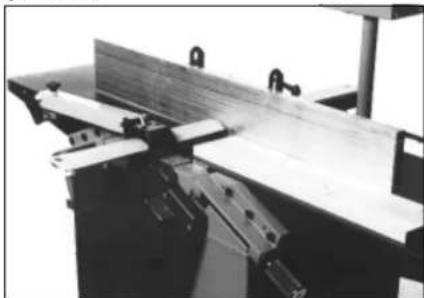

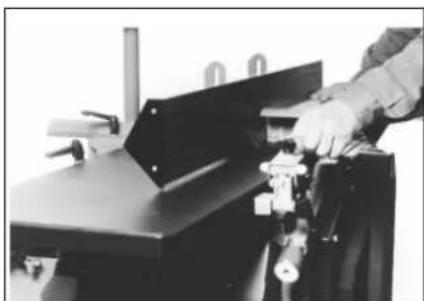

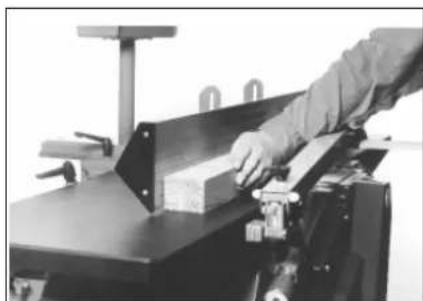

13.2 Dégauchissage de pièces planesAbaisser le capot recouvrant l'arbre

porte-fers jusqu'aux plaques de dégauchissage. Ajuster le capot recouvrant l'arbre porte-fers (chariot) à la largeur de la pièce à usiner. Une tolérance de +/- 4 mm maximum est acceptée. Pendant cette manœuvre, les mains ne doivent pas être placées au- dessus de l'arbre porte-fers.

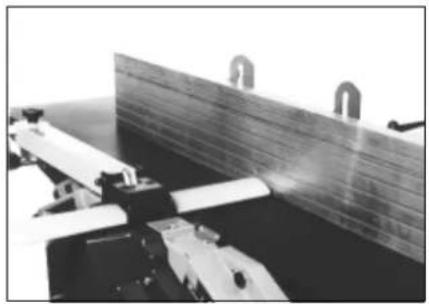

13.3 Dégauchissage de faces étroites

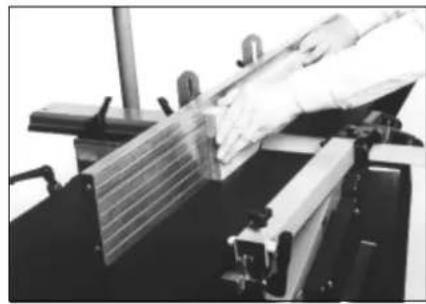

- La main gauche doit toujours se trouver derrière l'arbre porte-fers. - La main droite fait coulisser la pièce à usiner vers l'avant, mais doit être retirée avant d'arriver à la hauteur de l'arbre porte-fers. Après avoir desserré la vis intérieure A du contre-écrou, vous pouvez ajuster la hauteur de la plaque arrière de dégauchissage à l'arbre porte-fers par rotation à droite ou à gauche.

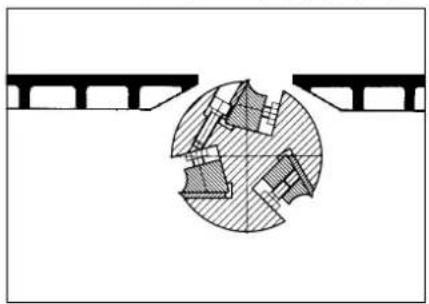

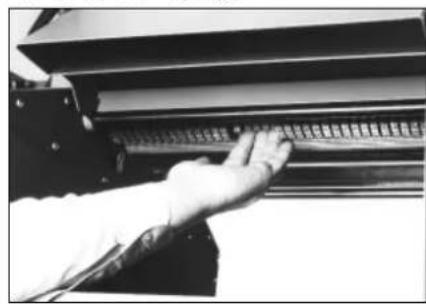

La plaque arrière de dégauchissage doit être exactement à la hauteur de l'outil de coupe cylindrique des rabots. Lorsque la table arrière est trop haute, la pièce cogne en avançant contre le bord de la table arrière de la machine. Lorsque le bord de la table arrière est trop bas, le corps du fer peut toucher la pièce à usiner et l'éjecter (rejet amplifié par les frottements). Le dispositif de protection (capot recouvrant l'arbre porte-fers) doit pouvoir être ajusté sans devoir forcer. Il doit être régulièrement graissé. Les pièces abîmées du dispositif de protection doivent être aussitôt remplacées. Le chariot de recouvrement ne doit pas être déplaçable à la main lorsqu'il est verrouillé. Lorsque le système de verrouillage est usé, le remplacer immédiatement. Les griffes de sécurité anti-rejets doivent retomber d'elles-mêmes, par leur propre poids, vers le bas. Un nettoyage régulier permet de s'en assurer. Les pointes des griffes doivent toujours rester acérées et en bon état. 14 Contrôles de sécurité quotidiens Attention ! Débrancher la fiche de contact avant tout travail de maintenance ou de réglage ! 15 Montage et démontage, réglage des rabots Attention ! Retirer la fiche de contact avant tout travail de réglage !Les fers de rabots peuvent présenter une saillie de 1 mm maximum. Attention ! Les fers doivent avoir une largeur minimale de 22 mm. Des fers de largeur inférieure ne peuvent être fixés en toute sécurité. Les vis de calage doivent être serrées avec un couple de 9 Nm. Un couple supérieur pourrait endommager le filetage.

15.1 Démontage des fers

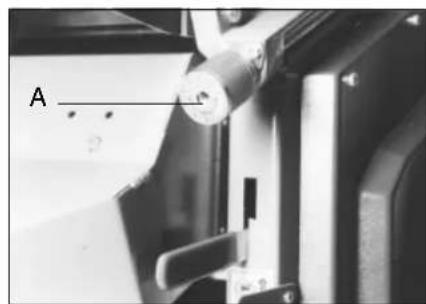

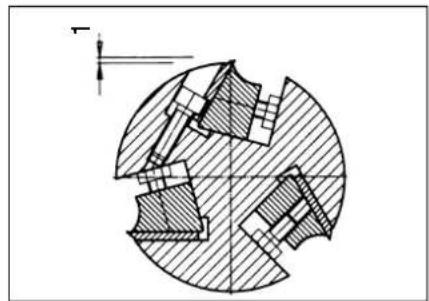

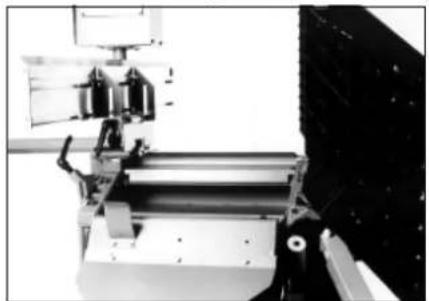

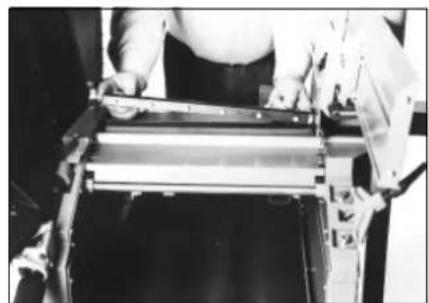

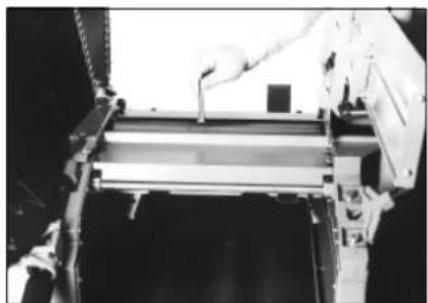

Pour démonter et remonter les fers de rabots, relever les plaques de dégauchissage. Insérer les 6 vis de calage avec une clé de 10 (tourner dans le sens des aiguilles d'une montre). Les fers de rabots et le support-fer peuvent maintenant être retirés de l'arbre porte-fers.

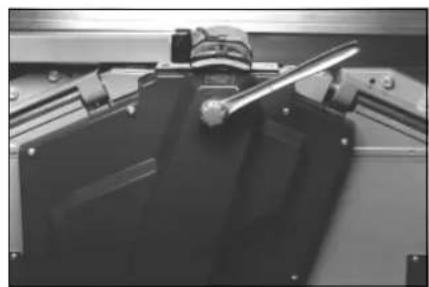

15.2 Contrôle des fers montés

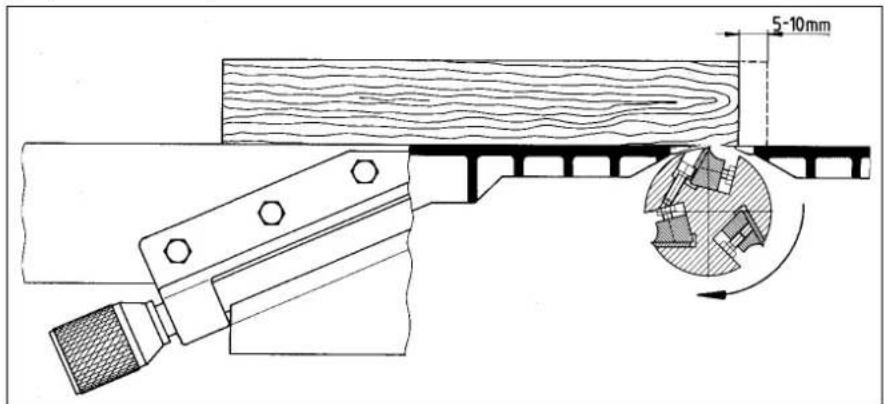

Poser une règle ou une baguette en bois rabotée sur la plaque arrière de dégauchissage et tourner les fers de rabot à la main. Chaque fer de rabot doit entraîner la règle ou la baguette sur 5 à 10 mm. Ce contrôle doit être effectué pour les trois fers sur la gauche et sur la droite. Le montage et le contrôle des fers de rabots sont, pour des raisons de sécurité (risque d'accident) à effectuer avec soin. Pour tourner l'arbre porte-fers, retirer le capuchon et insérer une clé à douille de 24 (sens de rotation vers la droite). La clé à douille n'est pas fournie avec la machine. 16 Maintenance générale et entretien

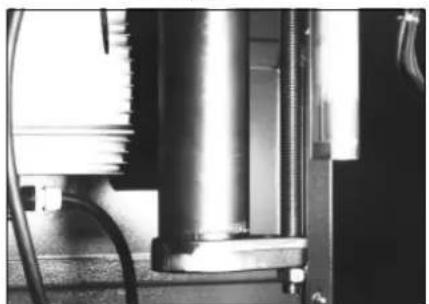

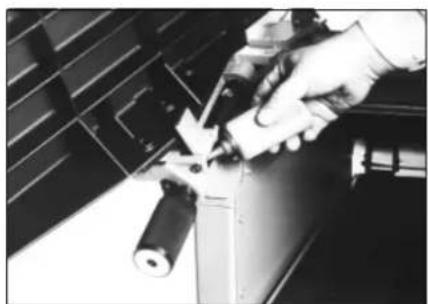

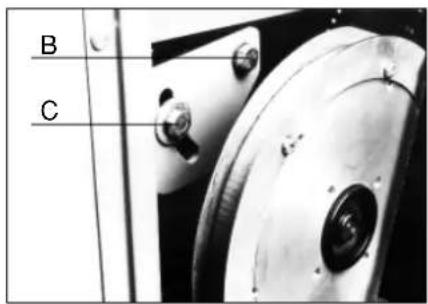

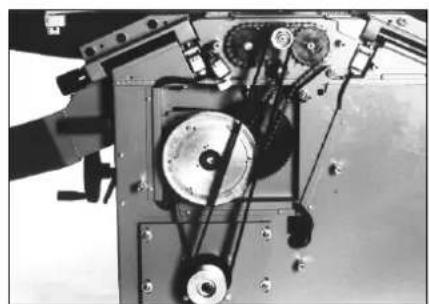

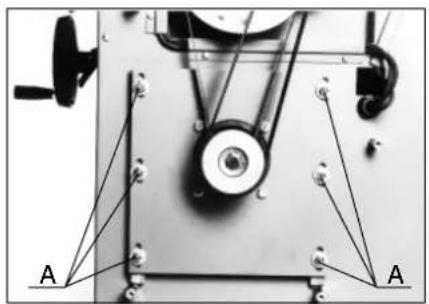

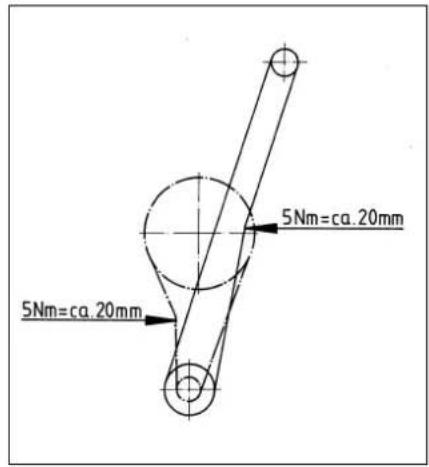

La colonne de guidage de la table de rabotage est équipée d'un graisseur. Elle doit être graissée au moins une fois par an. Maintenir souples les brides de fixation des plaques de dégauchissage ainsi que les autres pièces mobiles en appliquant régulièrement quelques gouttes d'huile. Graisser les roulements des rouleaux d'entraînement avec quelques gouttes d'huile en cas de besoin, mais au moins une fois par an.16.2 Resserrage/Remplacement des courroies d'entraînement Une fois les 6 vis (A) desserrées, la plaque de fixation du moteur peut être déplacée pour resserrer la courroie principale d'entraînement. Une fois les vis (B und C) desserrées, le socle du réducteur peut être retourné pour resserrer la courroie d'avance. Rabattement de la courroie principale d'entraînement à 5 Nm, env. 20 mm Rabattement de la courroie d'avance à 5 Nm env. 20 mm

Relever la plaque de dégauchissage avant et découvrir l'arbre porte-fers en faisant glisser la butée vers l'avant. La machine ne peut plus être mise en route. Relever la plaque de dégauchissage arrière et découvrir l'arbre porte-fers en faisant glisser la butée vers l'avant. Le temps de ralentissement (temps de freinage) doit être contrôlé au moins une fois par mois. Il ne doit pas dépasser 10 secondes. Lorsque ce laps de temps est dépassé, le frein du moteur ou encore le moteur tout entier doit être remplacé.

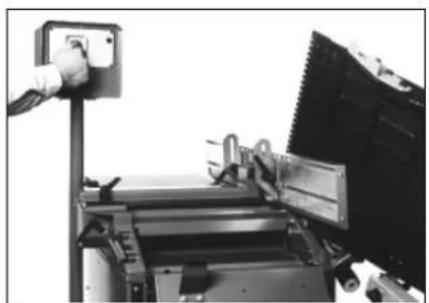

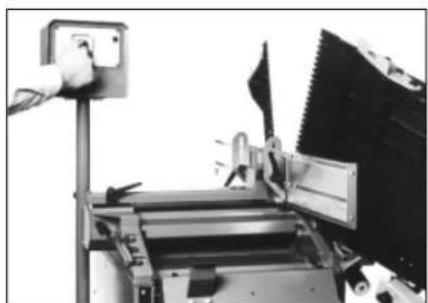

16.4 Contrôle des interrupteurs fin de course/Freinage de l'arbre

Attention ! L'arbre porte-fers peut démarrer lorsqu'un câble est détérioré au niveau des interrupteurs fin de course. Le contrôle ne doit donc être effectué que par du personnel compétent.

16.3 Remplacement des griffes de sécurité anti-rejets

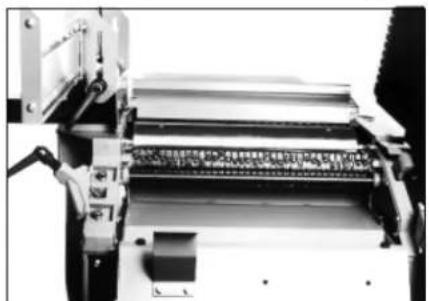

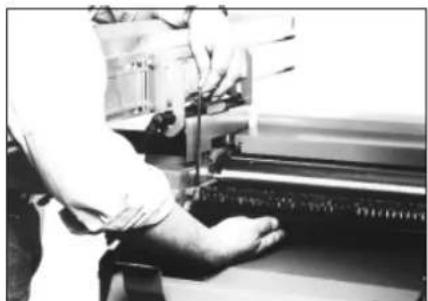

Les griffes de la sécurité anti-rejets abîmées ou émoussées doivent être remplacées par des griffes originales metabo (Code art. : voir la liste des pièces de rechange). Déposer le capot pour effectuer le remplacement. Une fois les deux vis de fixation desserrées, l'arbre porte-roulement peut être retiré avec les griffes anti- rejets. Les nouvelles griffes de sécurité anti- rejets doivent être mobiles sur l'arbre porte-roulement. Une fois les griffes montées, le bon fonctionnement de la sécurité anti-rejets doit être contrôlé.Déposer le carter, enlever la chaîne des pignons d'entraînement et retirer le pignon d'entraînement. Démonter entièrement le ressort de pression avec les vis de fixation. Le rouleau d'entraînement peut maintenant être retiré sur le côté.

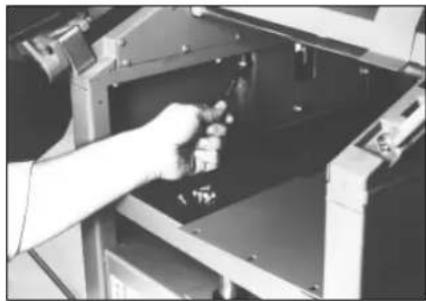

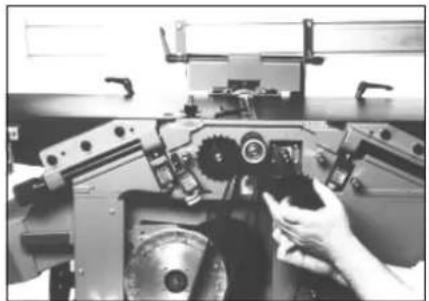

16.5 Remplacement des rouleaux d'entraînement

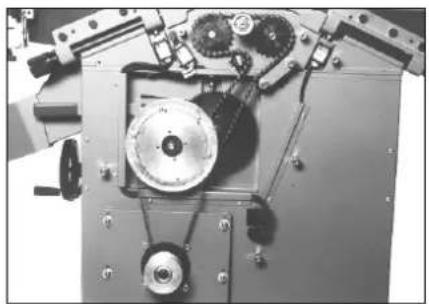

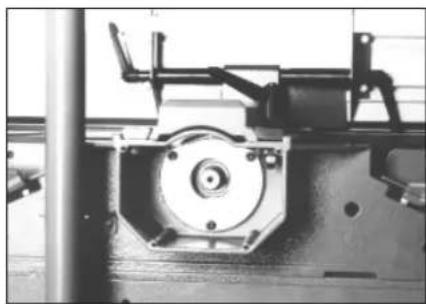

Retirer le carter et enlever la courroie d'entraînement. Démonter la plaque anti-rayures et déposer les 3 vis de fixation du roulement. L'arbre porte-fers peut à présent être retiré sur le côté.

16.6 Démontage de l'arbre porte-fersNL
