GEBRUIKSAANWIJZING HC 410 G METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende nomen conform de bepalingen van de richtlijnen* EG-typeonderzoek **uitgevoerd door ***

ES ESPANOL

DECLARATION DE CONFORMIDAD

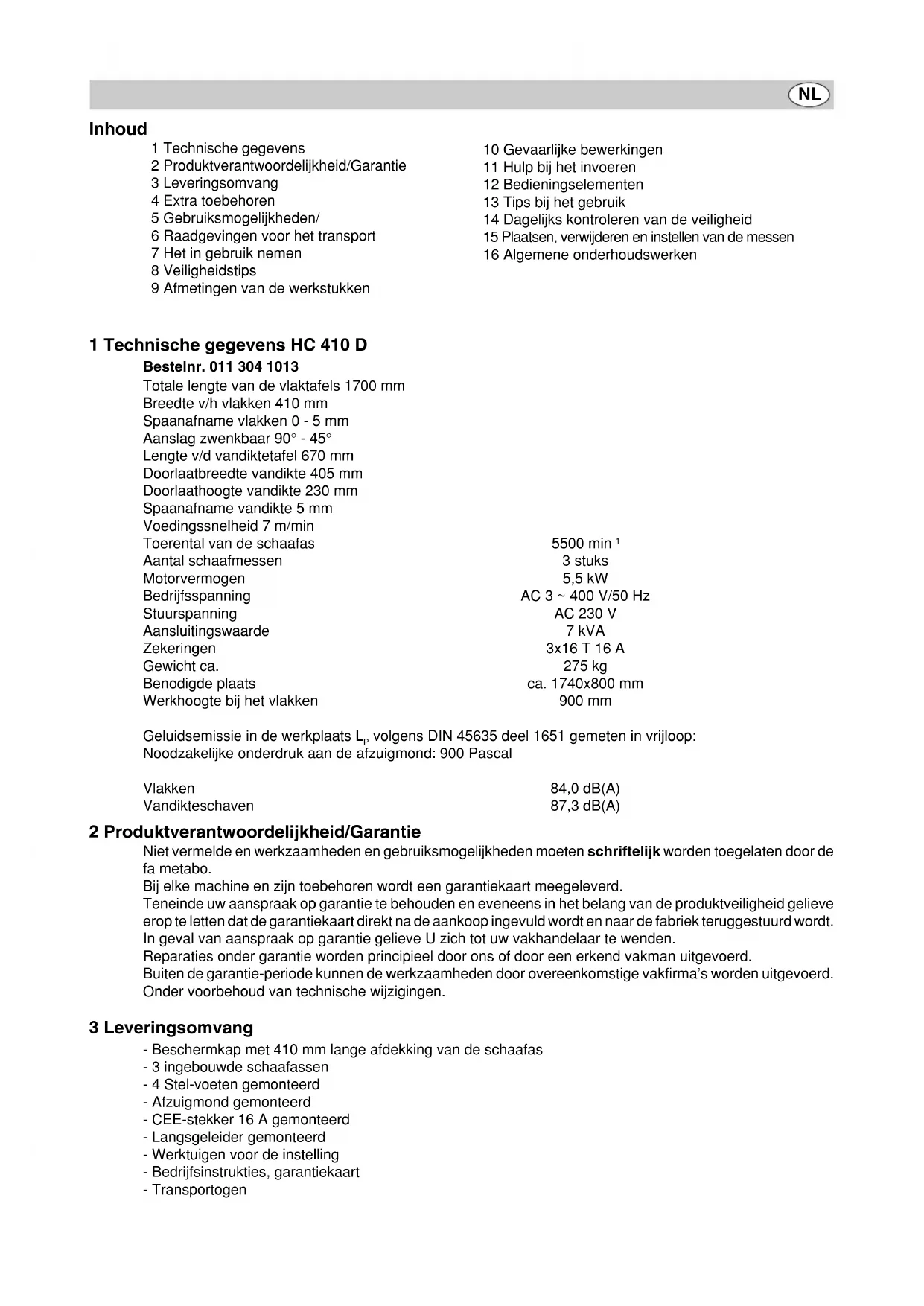

1 Technische gegevens
2 Produktverantwoordelijkheid/Garantié
3 Leveringsomvang
4 Extra toebehoren
5 Gebruiksmogelijkheden/
6 Raadgevingen voor het transport
7 Het in gebruik nemen
8 Veiligheidstips
9 Afmetingen van de werkstukken

10 Gevaarlijke bewerkingen
11 Hulp bij het invoeren
12 Bedieningselementen
13 Tips bij het gebruik
14 Dagelijks kontroleren van deeiligheid
15 Plaatsen, verwijderen en instellen van de messen
16 Algemene onderhoudswerken

Breedte v/h vlakken 410 mm

Spananafnamevlakken0-5mm

Aanslag zwenkbaar 90^ - 45^

Lenght v/d vandiktetafel 670 mm

Doorlaatbreedte vandikte 405 mm

Doorlaathaogte vandikte 230 mm

Spananafname vandikte 5 mm

Voedingsnelheid 7m / min

Toerental van de schaafas

Aantal schaafmessen

Motorvermögen

Bedrijfsspanning

Stuurspanning

Aansluitingswaarde

Zekeringen

Gewicht ca.

Benodigde plaats

Werkhoogte bij het vlakken

5500 min-1

3 stucks

5.5 kW

AC 3 400V / 50Hz

AC 230 V

7 kVA

3x16T16A

275 kg

ca. 1740x800 mm

900 mm

Geluidsemissie in de werkplaats L_p volgens DIN 45635 deel 1651 gemeten in vrijloop: Noodzakelijkke onderdruk aan de afzuigmond: 900 Pascal

Vlakken

84.0 dB(A)

Vandikteschaven

87,3 dB(A)

2 Produktverantwoordelijkheid/Garantie

Niet vermelde en werkzaamheden en gebruiksmogelijkheden要去en schriftelijk worden toegelaten door de fa metabo.

Bij elke machine en+zijn toebehoren worden een garantiekaart meegeleverd.

Teneinde uw aanspraak op garantie te behouden en eveneens in het belang van de Produktveiligheid gelieve erop te letten dat de garantiekaart direkt na de aankoop ingevuld worden en maar de fabriek teruggestuurd worden. In geval van aanspraak op garantie gelieve U zich tot uw vakhandelaar te wenden.

Reparaties onder garantie worden principieel door ons of door een erkendvakman uitgevoerd.

Buiten de garantie-periode kuren de werkzaamheden door overeenkomstige vakfirma's worden uitgevoerd. Onder voorbehoud van technische wijzigingen.

3 Leveringsomvang

• Beschemkap met 410 mm lange afdekking van de schaafas
  -3 ingebouwde schaafassen
  -4 Stel-voeten gemonteerd
• Afzuigmond gemonteerd
• CEE-stekker 16 A gemonteerd
• Langsgeleider gemonteerd
• Werktuigen voor de instelling
  -Bedrijfsinstrukties,garantiekaart
• Transportogen

4 Special toebehoren

Schaafmes in hardmetaal 410 x 25 mm Bestelnr. 091 105 0390
Langgatboorinrichting Bestelnr. 091 101 4211
Digitale uitlezing van de doorlaathoogte Bestelnr. 091 101 3983
Verrijdbaar onderstel HC 410 Bestelnr. 091 101 4203
Hobelmessereinstellgerät Bestelnr. 091 101 6397

5 Gebruiksmogelijkheden

De gekombineerde vlak- en vendikte schaafmachines, HC 410 D, zich gebouwd om houtwerkstoffe te schaven met een rechthoekige of een vierkante vorm. Ronde werkstukken of werkstukken welke nicht veilig op de machine-tafel kuren gelegd worden of door de terugslagkleppen bij het vendikteschaven nicht veilig kuren gegrepen worden mogen met deze machine Niet geschaatf worden.

• Onder houtwerkstoffen verstaan wij stoffen, welke tenminste 90% hout bevatten.

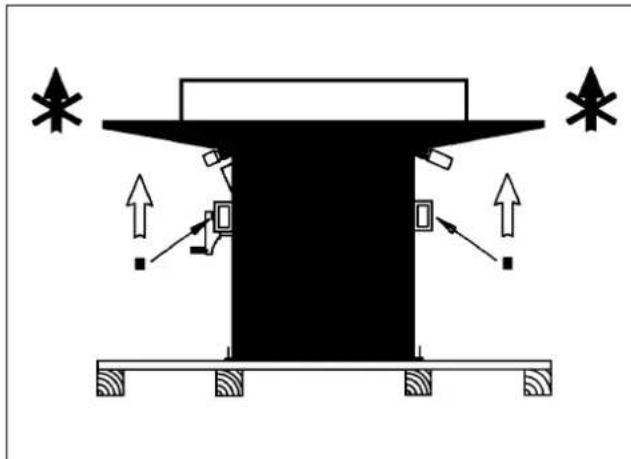

6 In gebruikname

Om de machine van de palet te nemen evenals voor het transport is de machine met 4 transportogen voorzien. Door de transportogen kan een buis of lat geschoven worden. Na het opstellen worden de transportogen verwijderd.

De machine mag Niet aan de vlaikplaten worden opgetild.

7 Ingebruikname

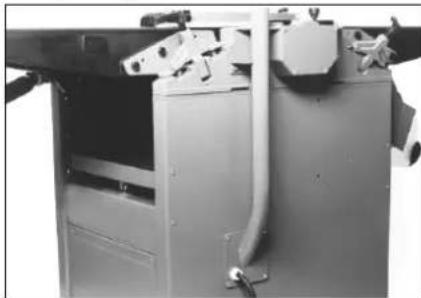

7.1 Eerste montage

Omwille van gemakkelijker transport worden de langsaanslag gedemonteerd geleverd en de terminal is langs de zijkant gedraaid.

De schroeven van de flensplaat losmaken en de terminal vertikaal bevestigen.

De klemschroef (A) losmaken en de langsgeleider inschuiven.

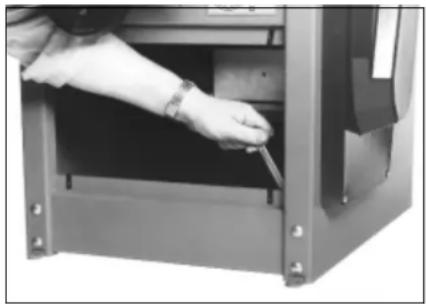

7.2 Opstelling

Gelieve de machine op een effen en stabel draagvlak op te stellen. Door de 4 instelschroeven te verstellen要去 de machine waterpas opgesteld worden.

Alle 4 de instelvoeten要去en gelijkmatig dragen.

7.3 Aansluiting op het net

De aansluitingaan het net gebeurt via een CEE-stekker van 16 A. Het stopcontact waaraan de machine worden aangesloten要去 aanvoerleiding met 5 draden worden aangesloten L1, L2, L3, N, PE via een aardlekschakelaar. De spanning op het net要去 3 × 400 ~V / 50 ~Hz + -5% bedragen. De beveiliging gebeurt met zekeringen van 3 × 16 ~A . De diameter van de draadkern要去 5 × 2,5 ~mm^2 bedragen.

7.4 Draairichting

De draairichting要去 bij een 3 phasenmotor door een korte aansluiting op het net bepaald worden. Een andere draairichting betracht men dan door het omkeren van de stiften in de CEEstekker.

7.5 Stofafzuiing

Wanner de machine in gesloten ruimtes langer dan 30 minuten benut wordt moet deze aan een stofafzuiig wording aangesloten. (stof van eiken- en beukenhout kan kanker verwekken). De stofafzuiig waaraan de machine aangesloten wordt moet een luchtsnelheid van ten minste 16 m. sec hebben aan de afzigmond.

7.6 Automatische inschakeling van stofafzuiiging

De elektrische aansluiting van de machine moet zodanig�zijn dat bij inschakelen de stofzuiger inwerking komt en bij het uitschakelen 20 seconden blijft lopen.

8 Veiligheids-tips

• De bedrijfsinstrukties eneer speciaal de veiligheidsvoorschriften moeten gespecteerd worden.
• Tijdens elk onderhoud moet de netstekker worden uitgetrokken.
• De beveiligings-elementen moeten dagelijks worden gecontroleerd.
• Grijp bij ingeschakelde machine nooit in de openingsen. Neem altijd de hierop wijzende stickers met doorgestreepte hand (zie ook bovenstaande) die op de machine zichn aangebracht in acht.
• De voorschriften voor het instellen van de langsgeleiding en de bescherming van de schaaf-as moeten worden opgevolgd. (Pos. 12.4 en 12.6).
• Schaafmessen minded dan 22mm bredte{kunnen nicht gebrukt worden.
• De machine moet overeenkomstig punt 7.5 aan een stofafzuiiging aangesloten worden.
• De maximale afmetingen van de werkstukken moet in overeenstemming zichn met articlel 9 van de handleiding.
• Werk nooit zonder beitel-as beveiligingsinrichting.
• Beschadigde onderdelen en of beschemingselementen要去en gegen originele wisselstukken van metabo worden uitgewisseld.
• Personen van minder dan 16aar mogen deze machines nicht bedieren.
• Tijdens het onderhoud steeds wachten tot de schaafas tot stilstand is gekomen.
• Draag alg tijid nauwsluitende werkkleding en draag geen ringen, armbanden of horlogesijdens de werkzaamheden.
• Tijdens het gebruik van de machine要去 het bereik van de messen door hoekaanslag, beitel-as afdekking en werkstuk volledig afgeschermd zijn.
• Draag bij alle werkzaamheden met de vlak-en vandiktebank een gehoorbescheming (waarschuwingssymbol boven afgebeeld). Het geluidsniveaueil kan tot 87 dB(A) oplopen.
• De beschermings-elementen en de langsaanslag moeten over een komstig het werk ingesteld worden.
• De werkstukken voor het verwerken kontroleren op fouten (knopen, metaaldelen scheuren en krommingen).
• Het draaimoment (aantrekkracht) van de opspanbouten van de schaafmessen kontroleren. (pos. 15.3).

9 Afmetingen van de werkstukken

9.1 HC 410 D

Vlakken

De maximaal te verwerken werkstukmaten bedragen 1600 × 315 × 230 ~mm . Wanner langere werkstukken dienen te worden bewerkt dan kan men een extra ondersteuning gebruiken. Bvb. een rolbok. De werkstukken die minimaal konnen gebruikt worden hebben de volgende maten: 300 × 40 × 20 ~mm . Kleinere werkstukken要去en met een hulp-stukangs de schaafas geleid worden. Bvb. een schuifstok.

Vandikte schaven

Hier bedragen de maximaal te verwerken werkstukken 1700 x 405 x 230 mm. Wanner langere werkstukken worden gebruikt要去 den extra worden ondersteund. Bvb. met een rolbok. Dekleiste werkstukken zijn 250× 15× 5mm

9.2 Kontrole der werkstukken

De te verwerken werkstukken moeten nagezien worden of ze voor verwerking in aanmerking komen. BVB op de aanwezigheid van ijzer, krommingen, knopen vergroeiingen e. a.).

10 Gevaarlijke bewerkingen

• Met de schaafmachine können geen inzet-werken verricht worden. Dit zijn schaafprestaties waar bij nicht de totale lenghte van het werkstuk bewerkt worden.
  Men moet nicht proberen sterk gekromde werkstukken te schaven, wanneer men nicht zeker is dat ze goed op de machinetafel können worden aangevoerd.

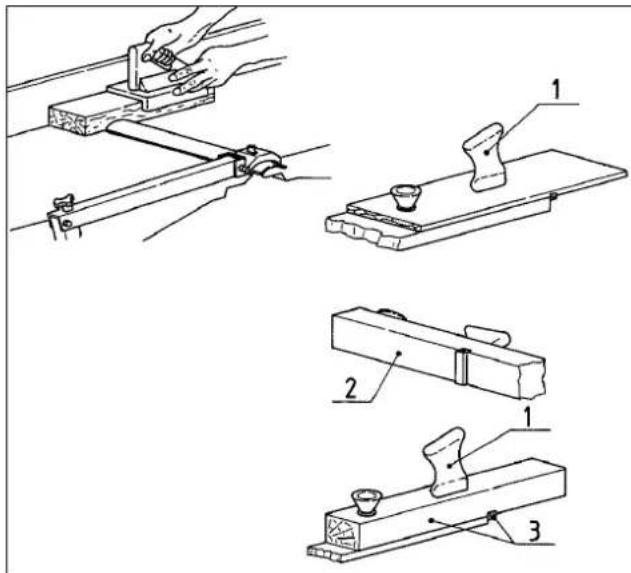

11 Hulpstukken bij de aanvoer

11.1 Vlakken

1) De handvaten要去en nicht genageld,zijn zodate geen metaaldelen met de schaafas in aanraking komen.
2) Schuurpapier dient op de onderkant gekleefd te worden opdat het werkstuk Niet zijdelings versuschuifd.
3) Een smalle schuifstok voor korte smalle en dunne werkstukken. Een stukhardhout moet in een dwars-gleuf ingelijmd worden.

12 Bedieningselementen

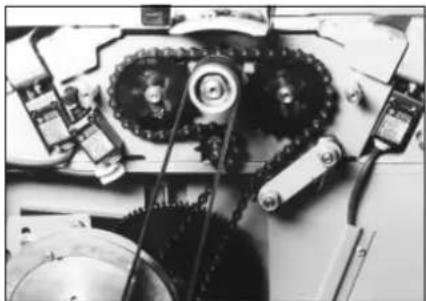

12.1 Terminal/elektrische uitrusting

De schakelaar welke in de verdraaibare terminal is ingebouwd kan maar alle standplaatsen van de bediener gedraaid worden. De machine worden opgestart door de startknop waar rechts te draaien en uitgeschakeld door waar links te draaien. Ongewenste bediening van de machine kan voorkomen worden door de schakelaar door middel van een hangslot af te grendelen.

3 Veiligheids-eindschakelaars bevinden zich onder de afdekkap van het drijfwerk. Hierdoor worden het gebruik van de machine verhinderd wannerdeze Niet korrekt voor het vlakken of vandekte schaven is ingesteld.De veiligheids eindschakelaars schakelen eveneens de machine uit wanner:

• De vlaktafs in de hoogte gesteld worden.
• Of wanneer de afzuigmond bij het vandekte schaven wordenaar benedengebracht.

12.2 Motorbeveiling

Zolang de machine Niet aan het net is aangesloten za de schakelaar Niet inschakelen. Bijuitvallen van de spanning wordt de schakelaar door een ingebouwde onderspannings-relais geopend. Dit betekend dat de machine opnieuw moet worden ingeschakeld wanner de machine opnieuw onder spanning komt. Wanner de motor overbelast worden, dan schakelt de motor uit via de ingebouwde motorbeveiligingsschakelaar. De motor die door overbelasting verhit is mag enkel na ca. 10 minuten opnieuw gestart worden.

12.3 Motorrem

De aandrijvingsmotor is met een elektromechanische remuitgerust. De maximale remtijd, dit betekent de totale stilstand van de schaafas mag Niet meer dan 10 seconden bedragen. Wanner hiertoe meerijd gebruikt worden moet de motorrem verrangen worden. De frekwentie van het inschakenen mag Niet meer dan 10× peruur bedragen.

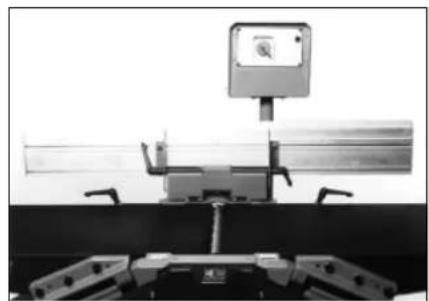

12.4 Instellen van de langsgeleider

Na het losmaken van de klemhendel (A) kan de aanslagdrager horizontaal verschoven worden.

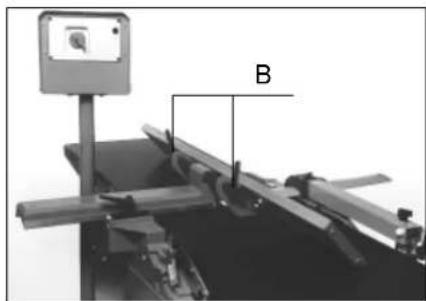

Na het losmaken van de beiden klem-hendels (B) kan het aanslaglineaal van de 90^ positie in de 45^ positie gedraaid worden.

Teneinde de machine van de stand voor het vlakkenaar de stand voor het vandekte schaven te brengen kan de langsgleider omhoog gebracht worden.

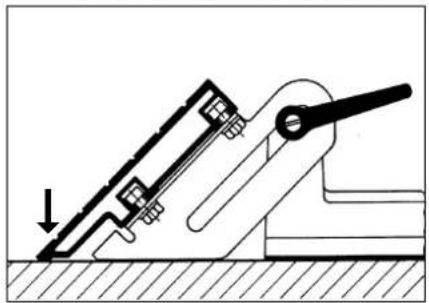

12.5 Afstelling van de aanslaglineaal

Opgelet! Het profiel van de langsgeldeiding要去 ingesteld worden dat het op de vlaktafel rust.

Precies instellen
De stand waar bij de langsgeleider 90^ heeft ten opzichte van de schaaf-tafel kan door het verstellen van de ajusteerschroef (C) fjn ingesteld worden.

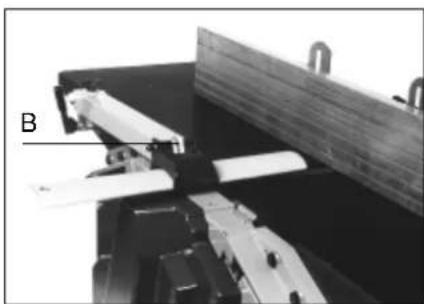

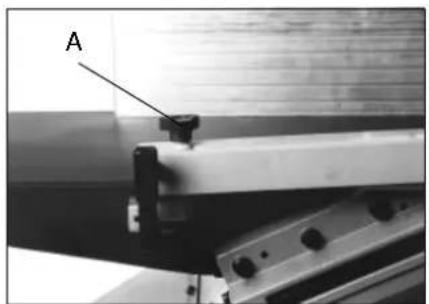

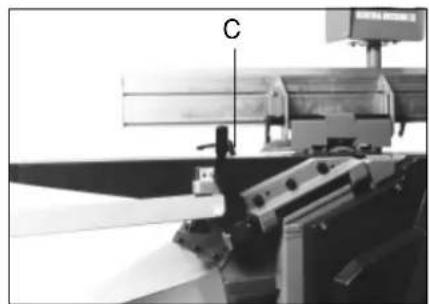

12.6 Afstellen van de beschemkap over de schaafas

De doorlaathoogte van de schaafas afdekking wordt het maar rechts of aan links verdraaien van de regelknop (A) ingesteld.

De openingsbreedte ten opzichte van de langsgeleiding kan na het in de hoogte verstellen van de hendel (B) ingesteld worden.

Alvorens de vlaktafels in de hoogte te verstellen moet de beschemkap in zijn geheel maarchter worden omgedraaid. Voor het omdraaien moet de hendel (C) bedient worden en nadien wee aangedrukt.

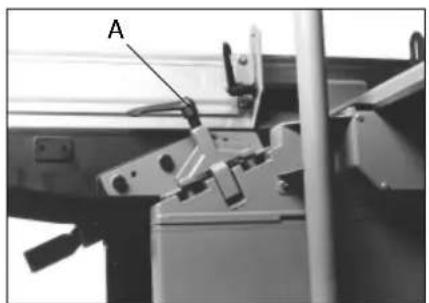

12.7 Installing van de spanafname/Aflezing op de skala

Alvorens de vlaktafel te verstellen要去 de klemhendel(A) ca 1/2 draai losgemaakt worden.

Door de cylinder-knop los te draaienn (B) kan de vlaktafel hoog of laag versteld worden.

De ingestelde spaanafname kan aan de Nonius-skala afgelezen worden. Na de instelling van de spaanafname moet de klemhendel weeer vast gedraaid worden.

1 op 1 = 1 mm spanafname
2 op 2 = 2 mm spanafname enz.

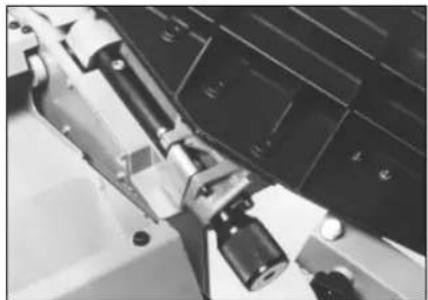

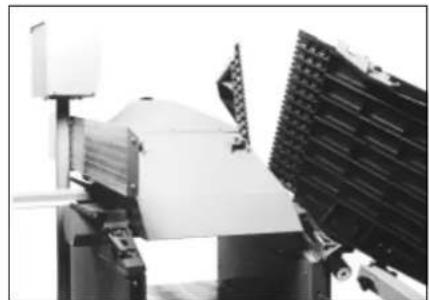

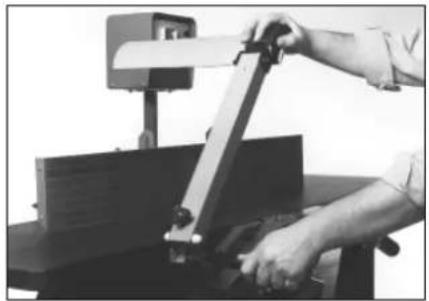

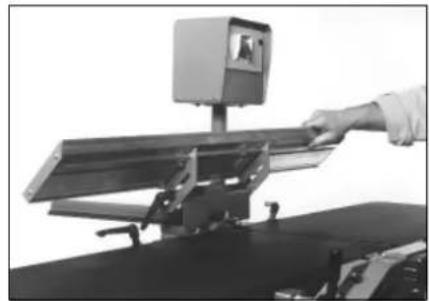

12.8 Het omstellen van de stand vlakkenaar het vandekte schaven

De beschemkap van de schaaf-as omdraaien.

De beide klemhendels losmaken en zijdelings wegdraaien.

Het geleidingsprofiel volgens 12.4 van de gebruiksaanwijzing in hoogte verstellen en vast schroeven.

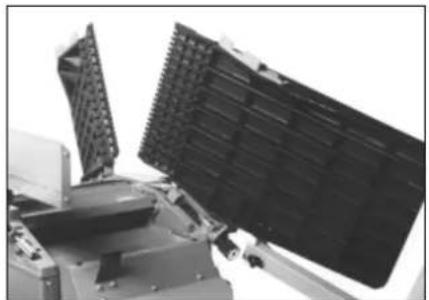

De vlaktafels in de hoogte verdraaien.

Nadat de vlokplaten in de hoogte versteld zijn nagaan of de veiligheidsklemen functioreren.

De afzigungskap in hoogte verstellen.

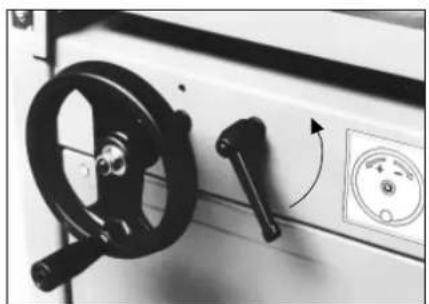

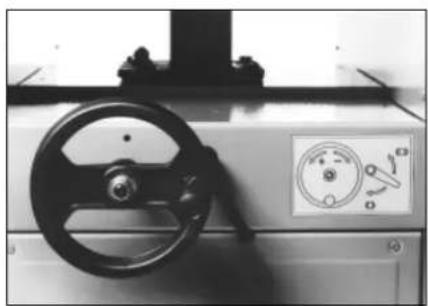

12.9 Instellen van de vandekte tafel

Alvorens de vandijke tafel te verstellen要去 de klemhendel los gemaakt worden.

De hoogte verstelling van de vandekte tafel gebeurt via verdraaien van het handwiel.
Rechts draaien = omhoog verstellen; Links draaien = lager verstellen.

De ingestelde dikte kan aan de skala worden afgelezen. Na het instellen van de dikte要去 klemhendel waar worden vastbezet.

De instelling tot op 1/10 mm precies kan door digital-aanduiding worden (extra toebehoren) afgelezen. (Bestelnr. 091 101 3983)

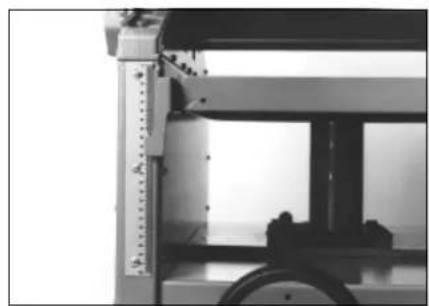

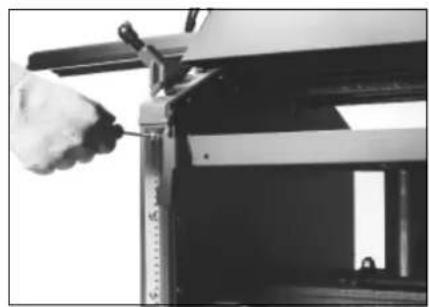

12.10 Precies afstellen van de skala van de vandekte tafel

Nadat de 3 bevestigingschroeven losgedraaid zichn kan de skala binnen de langgaten verschoven worden.

12.11 Uitschakeling van de voeding

Door het waar beneden drukken van de voedingshendel worden de aanvoer stopgezet.

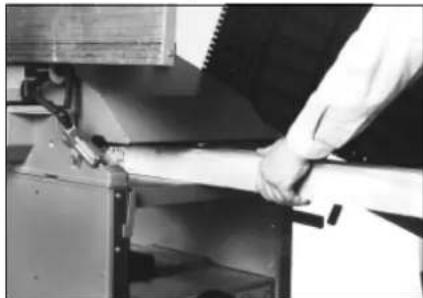

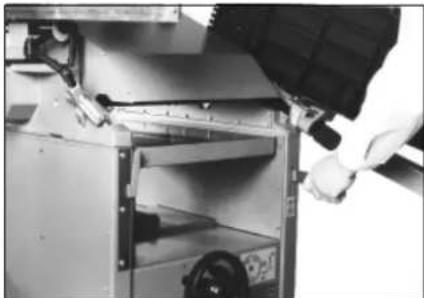

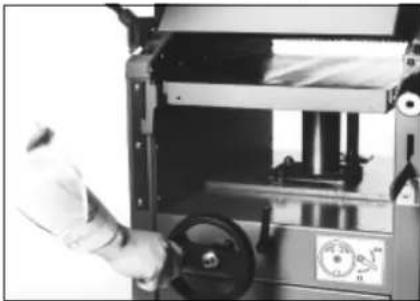

13 Tips bij het gebruik

De machine opstellen volgens 12.8 van de gebruiksaanwijzing en met een slang aan de stofzuiger verbinden.

De gewenste)dikte van het werkstuk instellen.

De machine starten en de voeding in schakelen.

Het werkstuk met de gevlakte zijde waar beneden op de vandekte tafel leggen enaar voorschuiven tot de aanvoerwals het werkstuk meenemen.

Het werkstuk worden nu automatisch door de machine getrokken en door de gebruiker aan de andere kant aangenomen. Bij lengtes van de werkstukken boven 1,6 meter lenghte要去 het werkstuk extra ondersteund worden.

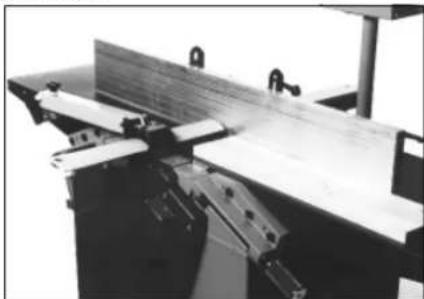

13.2 Vlakken van vlakke werkstukken

De machine worden in de stand voor het vlakken gebracht. De bescheminrichting van de schaaf-as omdraaien en de slangverbinding met de afzigmond verbinden.

Door het verplaatsen van de langsgeleider moet het schaafmes zover worden afgedekt dat enkel de bredte vrijblijft die nodig is om het te bewerken werkstuk door te lately.

De afdekking van de schaafas (schuiver) tot aan de langsgeleiding schuivenenvastklemmen. De afstand van de schaafas-afdekking tot delenge aanslag mag maximaal 8mm bedragen.

Door het verdraaien van de instelschroef worden de afdekking van de schaafas op de hoogte van het werkstuk afgere geld. Werkstukken tot een dikte van 60~mm worden principieel onder de schaafasafdekking doorgeschoven.
De handen moeten bij hetverschuiven van het werkstuk over de beschering van de schaafas glijden.

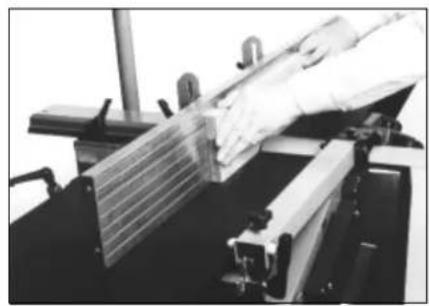

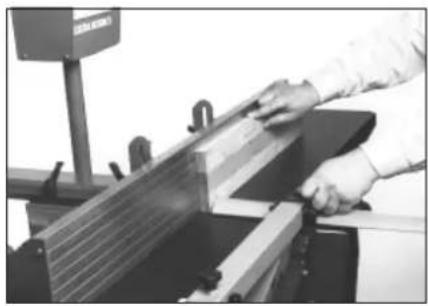

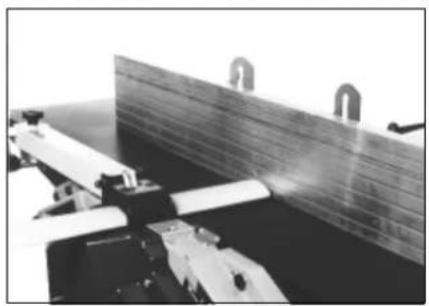

13.3 Vlakken van smalle latten

De afdekking van de schaafas op de vlaktafels latent rusten.

De schuiver van de schaafas bevelling instellen tot op een dikte van het te schaven werkstuk. Een tolerantie van + / - 4mm geldt als maximale toegelaten tolerantie.

Bij het afregelen mag men met de handen Niet over de schaafas glijden.

De linkse hand bevindt zich steeds acheter de schafas, de rechter hand schuift het werkstuk maar voor, maar worden teruggetrokken alvorens ze de schafas passeert.

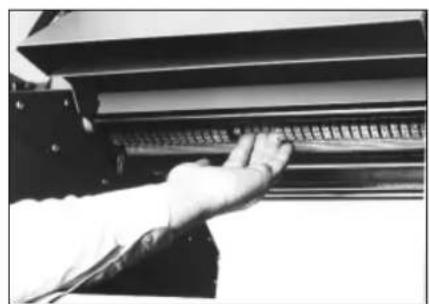

14 Dagelijke veiligheids-kontrole

Opgelet! Alvorens te beginnen de netstekker uittrekken.

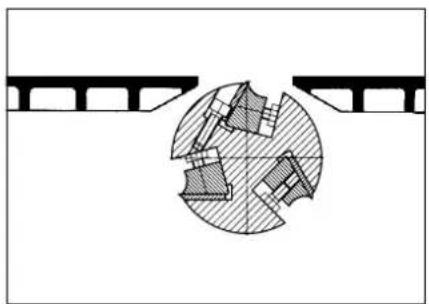

Dechterste vlaektafel moet precies op de hoogte van de omtrek van de schaafas ingesteld+zijn. Wanner dechterste tafel te hoog uitsteekt dan stoot het werkstuk bij het vooruit duwen gegen de kant van de achtertafel. Wanner de tafel te laag staat dan kan het lichaam van de schaafas het werkstuk raken enwegslingeren (Verhoogde terugslag door wrijving). Zie ookonder 15.4 van de handleiding.

De schaafbescherming moet zonder veel moeite insteelbaar zich. Ze要去 regelmatig gesmeerd worden. Beschadigde onderdelen van het beschemtoestel moeten verrangen worden. De schuiver mag in de bevestigde stand Niet meer verschuijbaar zich. Wanner het klemmechanisme slijtage vertoond is要去 deze onmiddelijk worden omgewisseld.

De grijpers van de terugslagbeveiliging moeten door eigengewicht naar benedenvallen. Hiertoe volstaat het deze regelmatig te reinigen. De top van de grijpers要去 altijd scherp zich en in een goede toestand worden gehonden.

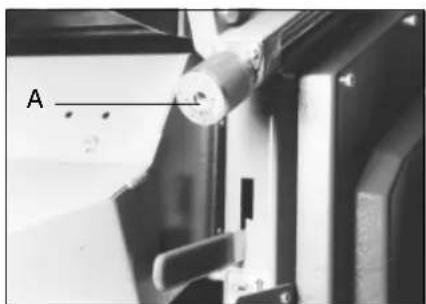

15 Monteren en uitbouwen en instellen van de schaafmessen

Opgelet! Alvorens te beginnen de netstekker uittrekken.

Na het losdraaien van de binnenste borgschroef A kan door rechts danwel linkom draaiendechterste vlaktafel aandebeitel-as aangepast worden.

Attentie! De vlakmessen要去en een minimale bredte van 22 mm hebben. Smalle messen können nicht goed worden vastgeklemd. De klembouten要去en een draaimoment van 9 Nm hebben. Vaster aandraaien kan beschadiging van de schroefdraad tot gevolg hebben.

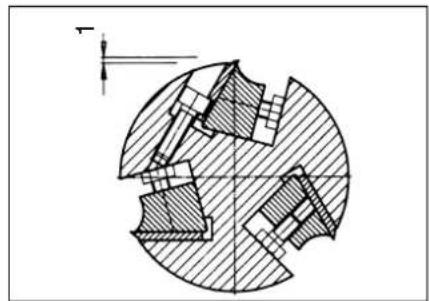

De schaafmessen können een maximaal uisteken van 1 mm. hebben.

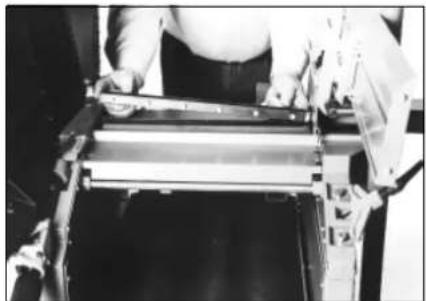

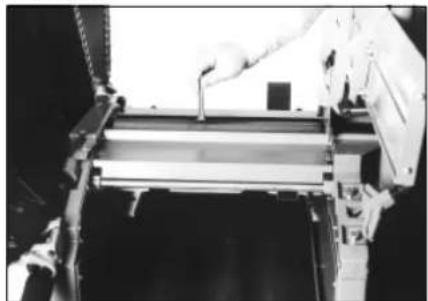

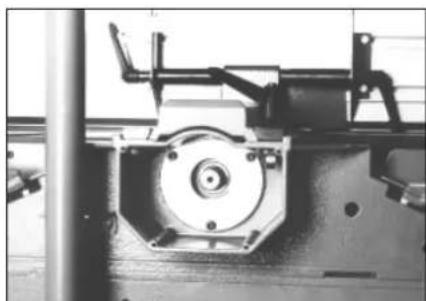

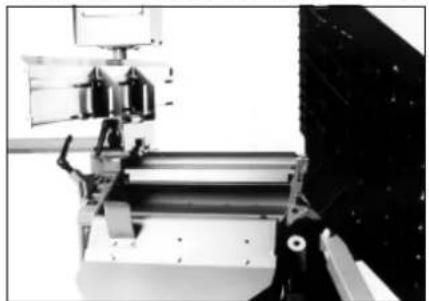

15.1 Demonteren van de schaafmessen

Om de schaafmessen te monteren of te demonteren moeten de vlaktafels omhooggeklapt worden.

De 6 regelboute n met sleutel SW6 inschroeven (aar rechts).

De schaafmessen en de aandrukprofielen können nu uit schaafas geschoven worden.

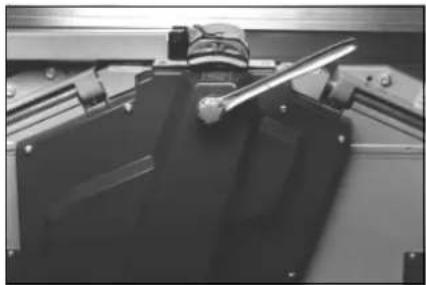

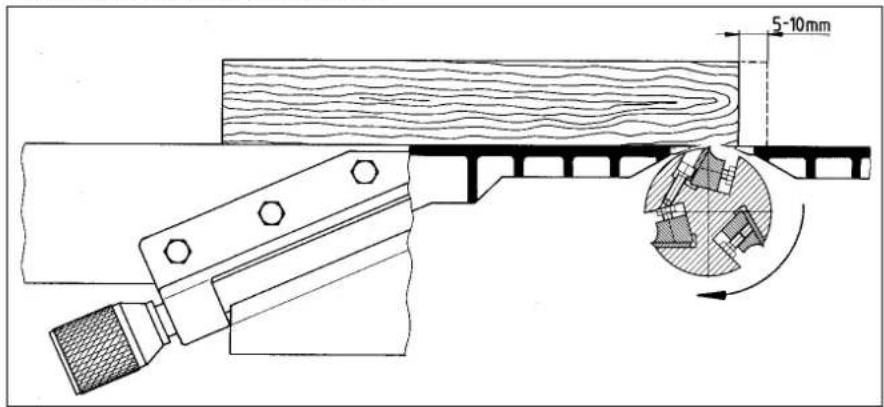

15.2 Kontrole van de ingebouwde schaafmessen

Een lat of een geschaafde houten lat op dechterste vlakbank leggen en de schafas met de hand bewegen. Elk schaafmes moet de lat of de geschaafde houten lat 5-10 mm. meetrekken. Deze kontrole moet bij alle drie de schaafmessen gebeuren. Het monteren en de kontrole van de schaafmessen dienen uit veiligheids-overwegingen zorgvuldig uitgevoerd te worden.

Om de schaafas te verdraaien要去 afdek-dop verwijderd worden en een steeksleutel op de moer geplaatst worden. Draairichting rechts. De steeksleutel behoort Niet tot de standardlevering.

16 Algemene onderhoudswerken

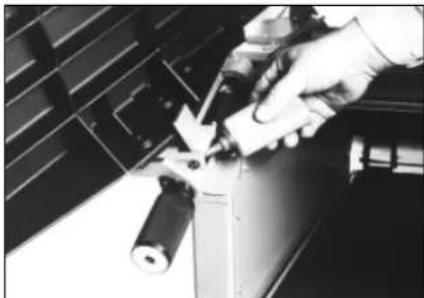

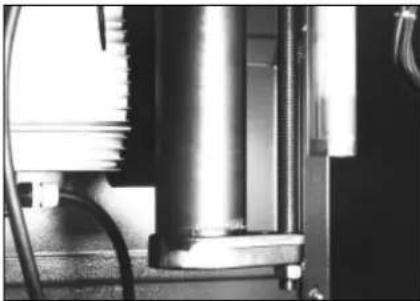

16.1 Smering

De geleidingszuil van de vandekte-tafel is met een smeernippel uitgerust. Hier moet minstens 1 x per� worden doorgesmeerd.

De geleidingen van de vlaktafels evenals alle andere beweegbare delen moeten regelmatig met enige druppels olie lichtbeweegbaar gehonden worden.

De aandrijving en de aandrijfmotor indien nodig, maar ten minste eenmaal perJAar smeren.

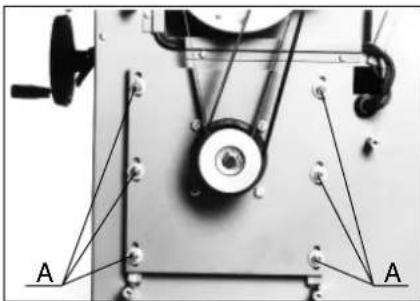

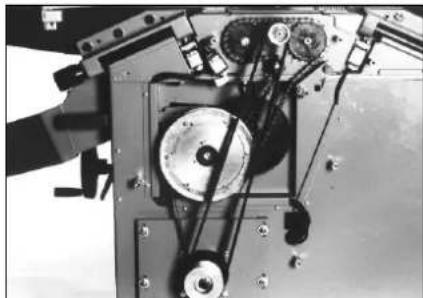

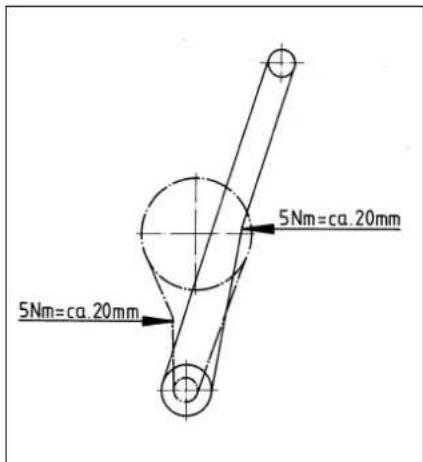

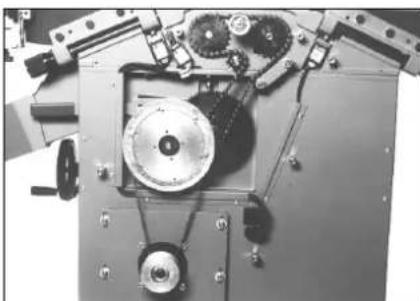

16.2 Naspannen/Uitwisselen van de aandrijfriemen

Na het losmaken van de 6 schroeven (A) kan de bevestigingsplaat van de motor die tot het opspannen dient van de hoofdaandrijving.

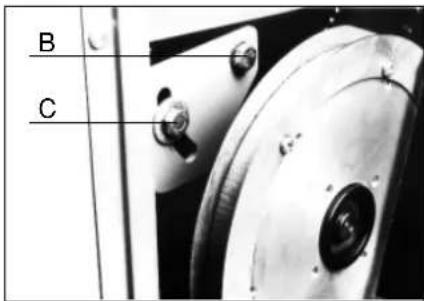

Na het losmaken van de schroeven (B en C) kan de grondplaat voor het drijfwerk die dient om aanvoerriemen op te spannen verdraaid worden.

Inveren van de hoofdaandrijfriemen bij 5 Nm ca. 20 mm.
Inveren van de voedingsriemen bij 5 Nm ca. 20 mm.

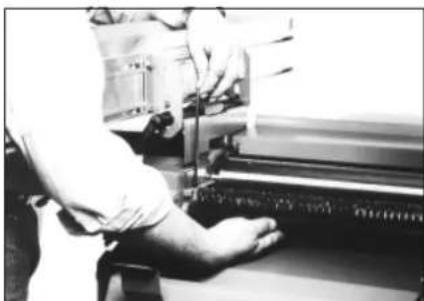

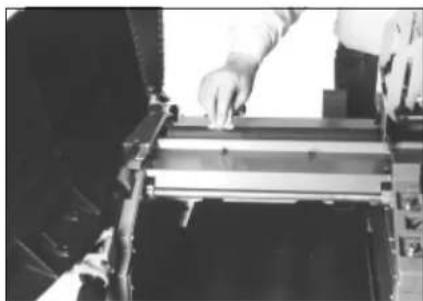

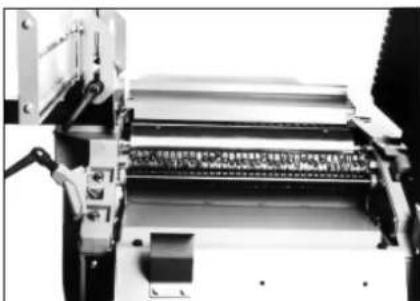

16.3 Uitwisselen van de terugslagkleppen

Beschadigde of afgestompte terugslagkleppen moeten door originelemetabo kleppen wordenervangen.(Bestelnummer zie lijstvan de wisselstukken). Om te verwisselen要去 de afdekkap wordengedemonteerd.

Na het verwijderen van de beiden bevestigingsschroeven kan de lageras met de erop geschoven谈起glaagkleppen worden weggenomen.

De neue terugslagkleppen要去 los op de lageras kuren geschoven worden; Na het inbouwen要去 defunktie van de terugslagkleppen worden gekontroleerd.

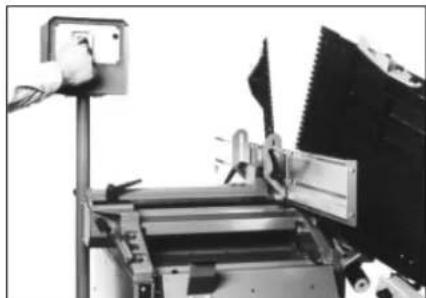

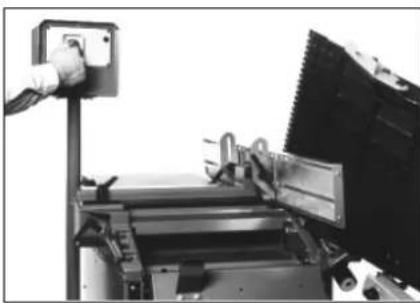

16.4 Kontrole van de veiligheids eindschakelaars/Motorrem

Opgelet! De schaafas kan bij een beschadigde leiding maar de verilgheidsschakelaars aanlopen. Daarom要去 de kontrole door een vakman geleuren.

De voorste vlaktafel omhoogklappen en de schaafas door het verschuiven van de aanslag afdekken; de machine mag nu Niet worden gestart.

De achechterste vlakplaat omhoogklappen en de schaafas door het waar voorschuiven van de aanslag afdekken. De machine mag nu nicht worden gestart.

De uitlooptijd (remtijd) moeten tenminste 1 x per maand worden gekontroleerd. Deze mag maximaal 10 seconden bedragen. Wanner de uitlooptijd overschreten wordt moet de motorrem of indien noodzakelijk, de komplete motor worden uitgewisseld.

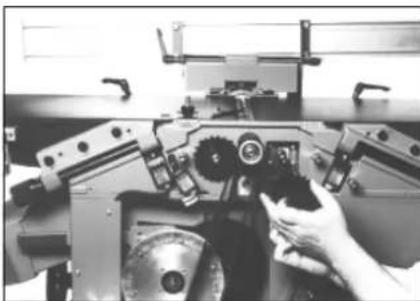

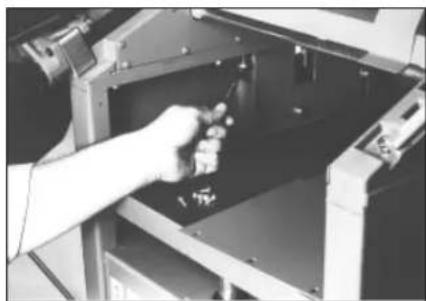

16.5 Uitwisselen van de voedingswalsen

De kap over het drijfwerk verwijderen, de ketting van de kettingwielen heffen en verwijdersen.

De drukveer kompleet met de bevestigingschroeven verwijderen. De voedingswals kan nu langs de zichkantuitgeschoven worden.

16.6 Demontage van de schaafmesas

De afdekkap van het drijfwerk weg-nemen en de aandrijfrem verwijderen.

De beschemplaat demonteren en de drie bevestigingschroeven van het lager verwijderen.

De schaaf-as kan nu langus de zij-kant worden weggenomen.

Achtung!
