Type de produit	Interface audio USB 2.0
Marque	M-Audio
Modèle	AIR 192|6
Catégorie	Équipement DJ / Studio
Alimentation	Bus USB (via USB-C)
Connectivité ordinateur	USB-C (compatible USB-A avec câble fourni)
Entrées combo	2 (XLR / TRS 6,35 mm)
Entrées instrument	2 (TS 6,35 mm, haute impédance)
Sorties principales	2 (TRS 6,35 mm)
Sortie casque	1 (TRS 6,35 mm)
MIDI	1 entrée et 1 sortie (5 broches DIN)
Alimentation fantôme	Oui, +48V (commutable)
Résolution audio	24 bits
Taux d'échantillonnage max	192 kHz
Monitoring direct	Oui, avec bouton USB/Direct
Indicateurs LED	Vumètres, power, alimentation fantôme, entrée/sortie MIDI
Verrou Kensington	Oui
Systèmes d'exploitation	Windows (pilotes ASIO requis) et macOS (Core Audio)
Logiciels inclus	Pro Tools | First M-Audio Edition, Ableton Live Lite
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Utiliser uniquement les câbles fournis. Suivre les consignes de la notice.
Garantie	Consulter la garantie constructeur sur m-audio.com

FOIRE AUX QUESTIONS - AIR 192|6 M-AUDIO

Comment installer les pilotes pour Windows ?

Avant de brancher l'AIR 192|6 pour la première fois, téléchargez le dernier pilote sur m-audio.com/drivers. Ouvrez le fichier téléchargé et double-cliquez sur l'installateur. Suivez les instructions à l'écran. Une fois installé, branchez l'interface via USB.

Comment configurer l'AIR 192|6 avec Pro Tools First ?

Branchez l'interface USB, lancez Pro Tools First. Allez dans Setup > Playback Engine, sélectionnez M-Audio AIR 192|6. Choisissez la fréquence d'échantillonnage, puis allez dans Setup > I/O et sélectionnez l'AIR 192|6 pour les entrées/sorties.

Comment configurer l'AIR 192|6 avec Ableton Live Lite ?

Branchez l'interface, lancez Ableton. Allez dans Preferences > Audio. Sous Driver Type, choisissez ASIO (Windows) ou CoreAudio (macOS). Sélectionnez AIR 192|6 pour les entrées et sorties, puis réglez la fréquence d'échantillonnage.

Que faire si j'entends de la latence en enregistrant ?

Utilisez le bouton USB/Direct sur le panneau supérieur. Tournez-le vers Direct pour entendre le signal d'entrée sans latence. Vous pouvez aussi réduire la taille de la mémoire tampon dans les préférences de votre logiciel si votre ordinateur est assez puissant.

Comment utiliser l'alimentation fantôme ?

Appuyez sur le bouton +48V sur le panneau avant pour activer l'alimentation fantôme sur les entrées combo. La LED correspondante s'allume. Attention : n'activez que si votre microphone nécessite une alimentation fantôme (micros à condensateur). Les micros dynamiques ou à ruban ne l'utilisent pas.

Puis-je brancher une guitare électrique directement ?

Oui, branchez votre guitare sur une entrée instrument (TS 6,35 mm) sur le panneau avant. Cela mettra en sourdine l'entrée combo correspondante. Utilisez le bouton de gain pour régler le niveau.

Comment brancher un synthétiseur MIDI ?

Connectez un câble MIDI à 5 broches de la sortie MIDI du synthétiseur à l'entrée MIDI de l'AIR 192|6. Pour envoyer du MIDI vers le synthétiseur, utilisez la sortie MIDI de l'interface. Les LED MIDI clignotent lors du transfert de données.

Quel type de câble USB utiliser ?

Utilisez le câble USB-C vers USB-C fourni ou le câble USB-C vers USB-A fourni. L'interface nécessite une connexion USB 2.0 ou ultérieure. Pour une performance optimale, branchez directement sur un port de l'ordinateur, pas sur un hub.

Comment nettoyer l'interface ?

Débranchez l'interface. Nettoyez-la avec un chiffon doux et sec. N'utilisez pas de produits chimiques, d'alcool ou de solvants. Évitez l'humidité dans les connecteurs.

Quels logiciels sont inclus avec l'AIR 192|6 ?

L'interface inclut Pro Tools | First M-Audio Edition et Ableton Live Lite. Vous devez enregistrer le produit sur m-audio.com pour obtenir les codes de téléchargement. Des instruments virtuels supplémentaires peuvent être installés via les cartes fournies.

MODE D'EMPLOI AIR 192|6 M-AUDIO

Guide d'utilisation (Francais)

Présentation

Contenu de la boîte

AIR 192|6

Cartes de téléchargement de logiciel

Cable USB-C-à-USB-C

Guide d'utilisation

Cable USB-C-à-USB-A

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site m-audio.com.

Pour toute assistance supplémentaire, veuillez visitor le site m-audio.com/support.

Utilisation rapide

Utilisateurs de Windows : Avant de brancher l'AIR 192|6 à votre ordinateur pour la première fois, vous doivent installer les pilotes :

1. Veuillez visitor m-audio.com/drivers et telcharger le dernier pilote AIR 1926 pour vrotre système d'exploitation.
2. Ouvrez le fichier télécharge, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l'écran pour installer les pilotes.

Logiciel : Nous avons inclus l'application Pro Tools | First M-Audio Edition et Ableton Live Lite avec l'AIR 192|6 afin que vous puissiez commencer à créé de la musique avec un logiciel de qualité professionnelle aussiot que vous le sortez de la boîte. Veuillez enregistrer l'AIR 192|6 sur le site m-audio.com et suivre les instructions d'installation à partir de votre compte utilisé. Veuillez également visiter le site ableton.com afin de vérifier s'il y a des mises à jour disponibles pour votre logiciel.

Instruments virtuels : Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d'installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumeriques ne chargeant pas automatiquement les plug-ins d'instruments virtuels après l'installation. Afin d'acceder aux plug-ins d'instruments virtuels à partir de Pro Tools | First M-Audio Edition et Ableton Live Lite, vous doivent seLECTIONner le dossier des plug-ins afin que le logiciel puisse y acceder :

Dossiers des plug-ins Pro Tools | First M-Audio Edition (AAX) :

Windows (32 bits) : C:\Fichiers de programme (x86)\Fichiers commun\Avid\Audio\Plug-ins

Windows (64 bits) : C:\Fichiers de programme\Fichiers commun\Avid\Audio\Plug-ins

Windows (32 bits) : C:\Fichiers de programme (x86)\VSTplugins

Windows (64 bits) : C:\Fichiers de programme\VSTplugins

macOS:Macintosh HD\Bibliothèque\Audio\PuginS\VST

Pour définiir le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.
2. Cliquez sur l'onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et selectionnez le dossier des plug-ins approprié.
3. ÀpRES avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait être activé. Si ce n'est pas le cas, cliquez sur le bouton pour l'activer.
4. Quittez le menu Preferences.

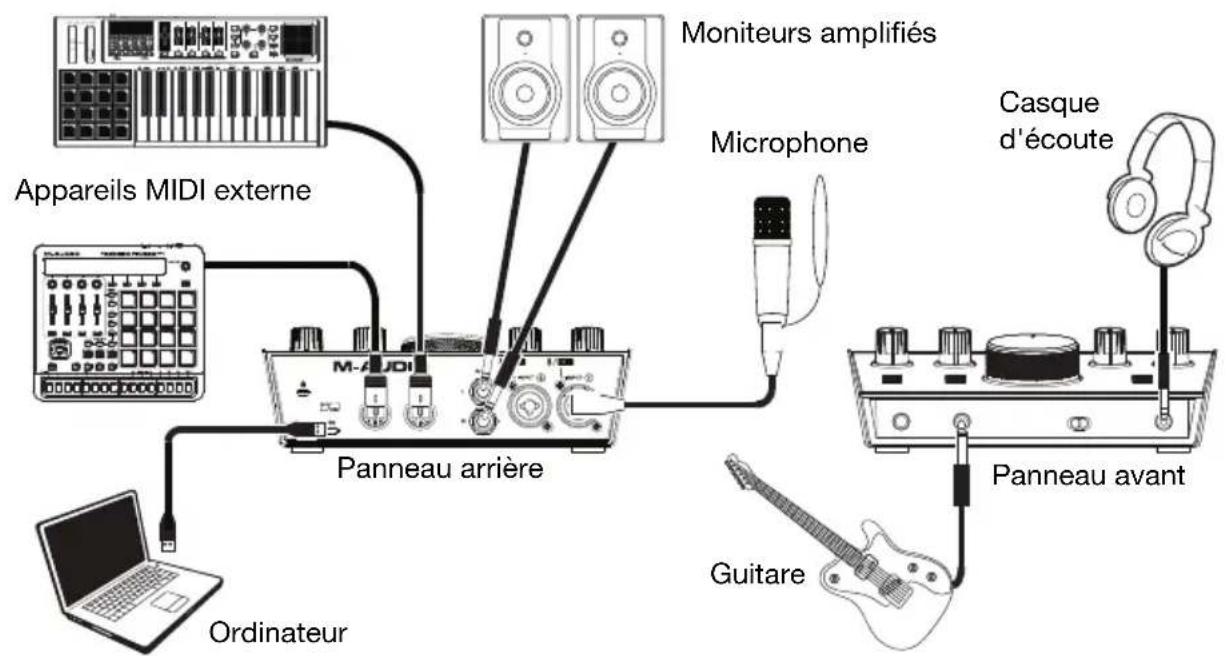

Scheme de connexion

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boite sont vendus séparément.

Important :

Utiliser la touche d'alimentation fantôme (+48V) uniquement lorsqu'un microphone nécessite une alimentation fantôme. Veuillez notes que les microphones électrodynamiques et à ruban ne nécessitant pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consultier la documentation fournie avec votre microphone pour savoir si vous doivent utiliser l'alimentation fantôme.

Configuration de l'AIR 192|6 pour votre logiciel

Pour configurer I'AIR 192|6 pour Pro Tools | First M-Audio Edition

1. Utilisez le cable USB fourni pour brancher l'AIR 192|6 à votre ordinateur.
2. Lancez le logiciel Pro Tools | First M-Audio Edition.
3. Ouvrez le menu Setup > Playback Engine....
4. Ouvrez le menu déroulant Playback Engine et Sélectionnez M-Audio AIR 192|6.

Remarque: Il se peut que vous ayez à sauvegarder et à relancer votre projet.

1. Sélectionnéz la fréquence d'échantillonnage, puis cliquez sur OK pour fermer la fenêtre Setup.
2. Accedez au menu Setup > I/O et selectionnez M-Audio AIR 192|6 pour les péripériques d'entrée et de sortie.

Voues pouvez maintenant ajouter des pistes et receivevoir un signal audio et des messages MIDI des sources branchées aux entrées de l'AIR 192|6 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|6.

Pour configurer l'AIR 192|6 pour Ableton Live Lite

1. Utilisez le cable USB fourni pour brancher l'AIR 192|6 à un ordinateur.
2. Lancez Ableton Live Lite.
3. Cliques sur l'onglet Preferences > Audio.
4. Cliquez sur Driver Type pour selectionner CoreAudio (Mac) ou ASIO (Windows).
5. Sélectionnez AIR 192|6 dans les sections de configuration des entrées et des sorties.
6. Sélectionnéz la fréquence d'échantillonnage, puis fermez la fenêtre des préférences audio.

Voues pouez maintainant ajouter des pistes et receivevoir un signal audio et des messages MIDI des sources branchees aux entrées de l'AIR 192|6 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|6.

\section*{Caracteristiques}

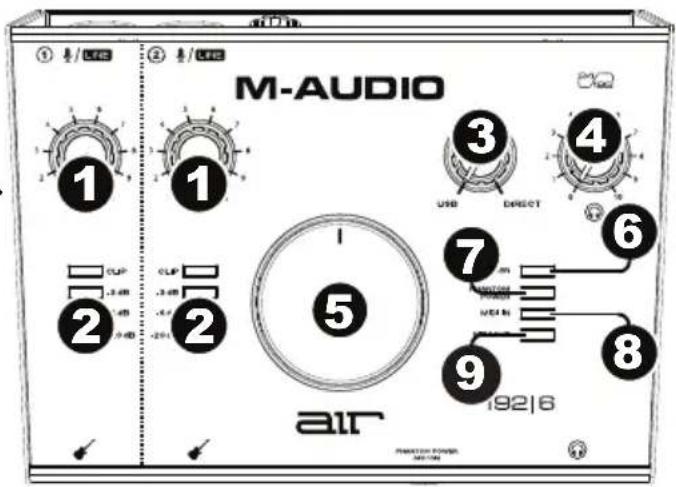

Panneau supérieur

1. Gain d'entrée: Ces boutons permettent d'ajuster le niveau de gain du signal d'entrée. Reglez ces boutons afin que le vumètre DEL (sous le bouton) correspondant affiche un niveau « raisonnable durant la prestation — mais pas si élevé que le vumètre écrête, ajoutant de la distorsion dans le signal.

2. Vumétres DEL: Ces DEL indiquent le niveau du signal d'entrée des entrées combo ou des entrées d'instrument.

1. USB/Direct: Ajuste le mélange du signal audio des entrées (Direct) et la sortie audio de l'ordinateur (USB) qui sera transmis aux sorties principales et à la sortie casque.

Ce bouton est utile afin de régler des problèmes de latence lors de l'enregistrement sur votre logiciel audionumérique. La latence est définie comme le délié entre le signal entrant (lorsque vous jouez d'un instrument, vous chantez, etc.) et le signal sortant (que vous entendez dans votre logiciel audionumérique).

La latence est souvent reliée au réglage de la taille de la mémoire tampon, qui se trouve habituèlement dans le menu préférences, options ou paramètres de votre logiciel. Généralement, plus la taille de la mémoire tampon est grande, plus grande sera la stature. Dans certains cas, une taille de mémoire tampon plus petite peut consommer une grande partie des ressources du processeur et cause des problèmes audio. Pour éviter ces problèmes audio, vous devrez utiliser une stature de mémoire tampon plus élevé, et cela pourrait conduir de la stature.

Si vous éprouvez des délais de latence lors de l'enregistrement, essayez d'ajuster le réglage du bouton vers la position Direct afin d'augmenter la quantité du signal audio non traité transmis des entrées vers les sorties principales et casque. Cela vous permettra d'entendre le signal audio sans latence provenant des entrées tout en pouvant entendre l'audio de votre logiciel. Lors de la lecture, réglez le bouton sur la position USB.

Si vous ordinateur est assez puissant, vous pourriez peut-etre diminuer le réglage de la taille de la mémoire tampon de votre logiciel de manière à ne jamais avoir besoin d'écouter le signal audio directement des entrées. Dans ce cas, réglez le bouton USB/Direct à la position USB afin de contrôler uniquement la sortie audio de votre logiciel audionumérique.

1. Bouton casque d'écoute : Ces boutons permettent d'ajuster le niveau des sorties casque d'écoute.
2. Bouton Moniteur: Ce bouton permet de régler le volume des sorties principales reliées à des moniteurs amplifiés ou à un système d'amplification.
3. DEL de power : S'allume lorsque qu'une connexion USB est établie entre votre ordinateur et l'AIR 192|6. Vous pouvez utiliser cette DEL pour vérifier que l'AIR 192|6 est alimenté et prét.
4. DEL de phantom power (alimentation fantôme) : S'allume lorsque l'alimentation fantôme est activée.
5. DEL d'entrée MIDI : Clignote lorsque des données MIDI sont transmises à partir d'un contrôleur MIDI externe.
6. DEL d e sortie MIDI : Clignote lorsque des données MIDI sont transmises de la sortie MIDI de l'AIR 192|6.

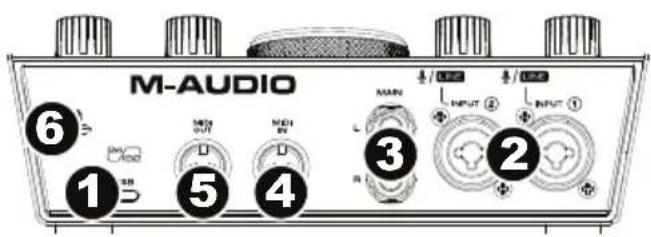

Panneau arrête

1. Port USB (type C): Cette connexion permet de transmettre et de receivevoir des signaux audio et des données MIDI vers et depuis un ordinateur. Utilisez le cable USB-C-vers-USB-C ou USB-C-vers-USB-A fourni pour brancher l'AIR 192|6 à un ordinateur. L'AIR 192|6 requiert une connexion USB 2.0 (ou version ultérieure).

1. Entrées combo : Cette entrée permet de brancher un microphone, une guitare ou uneasse avec un micro actif, ou un appeareil à niveau ligne. Pour brancher un microphone,utilisez un cable XLR ou TRS 6,35 mm. Pour une guitare ou une basse dotée d'un microactif,utilisez un cable TS 6,35 mm standard.
2. Sorties principales : Utilisez des cables TRS 6,35 mm standards pour relier ces sorties à vos moniteurs amplifiés, à un système d'amplification, etc. Le mix que vous entendez via ces sorties est déterminé par le bouton USB/Direct. Le niveau de ces sorties est commandé par le bouton bouton moniteur.
3. Entre MIDI: Vous pouvez brancher un cable MIDI à cinq broches à cette entree et à la sortie MIDI Out d'un apparéil MIDI externe.
4. Sortie MIDI: Vous pouvez brancher un cable MIDI à cinq broches à cette sortie et à l'entrée MIDI In d'un apparéil MIDI externe.
5. Verrou Kensington : Cet emplacement permit d'utiliser un verrou Kinsington pour sécuriser l'AIR 192|6 sur une table ou autre surface.

Panneau avant

1. Sortie casque: Cette sortie permet de brancher un casque d'écoute TRS 6,35 mm. Le mix que vous entendez via cette sortie est déterminé par le bouton USB/Direct. Le niveau de cette sortie est commandé par le bouton du bouton du casque d'écoute.

1. Entrées instrument : Cette entrée permet de brancher une guitare avec micros passifs ou un autre instrument à haute impédance avec un cable TS 6,35 mm. Vous pouvez vérifier le niveau du signal d'entrée sur les vumêtres DEL.

Remarque: Utiliser une entrée instrument mettra l'entrée combo du canal correspondant en sourdine.

1. Alimentation fantôme: Cette touche permet d'activer et de désactiver l'alimentation fantôme des entrées combo. Lorsqu'elle est activée (allumée), l'alimentation fantôme fournit +48 volts aux entrées micro XLR. Veuillez notes que la plupart des microphones électrodynamiques et microphones à ruban ne nécessitant pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous doivent utiliser l'alimentation fantôme.
